2019 TOYOTA PRIUS PLUS Omistajan Käsikirja (in Finnish)

4337-2. Toimenpiteet toimintahäiriön sattuessa
PRIUS +_OM47D30FI
7
Häiriön sattuessa

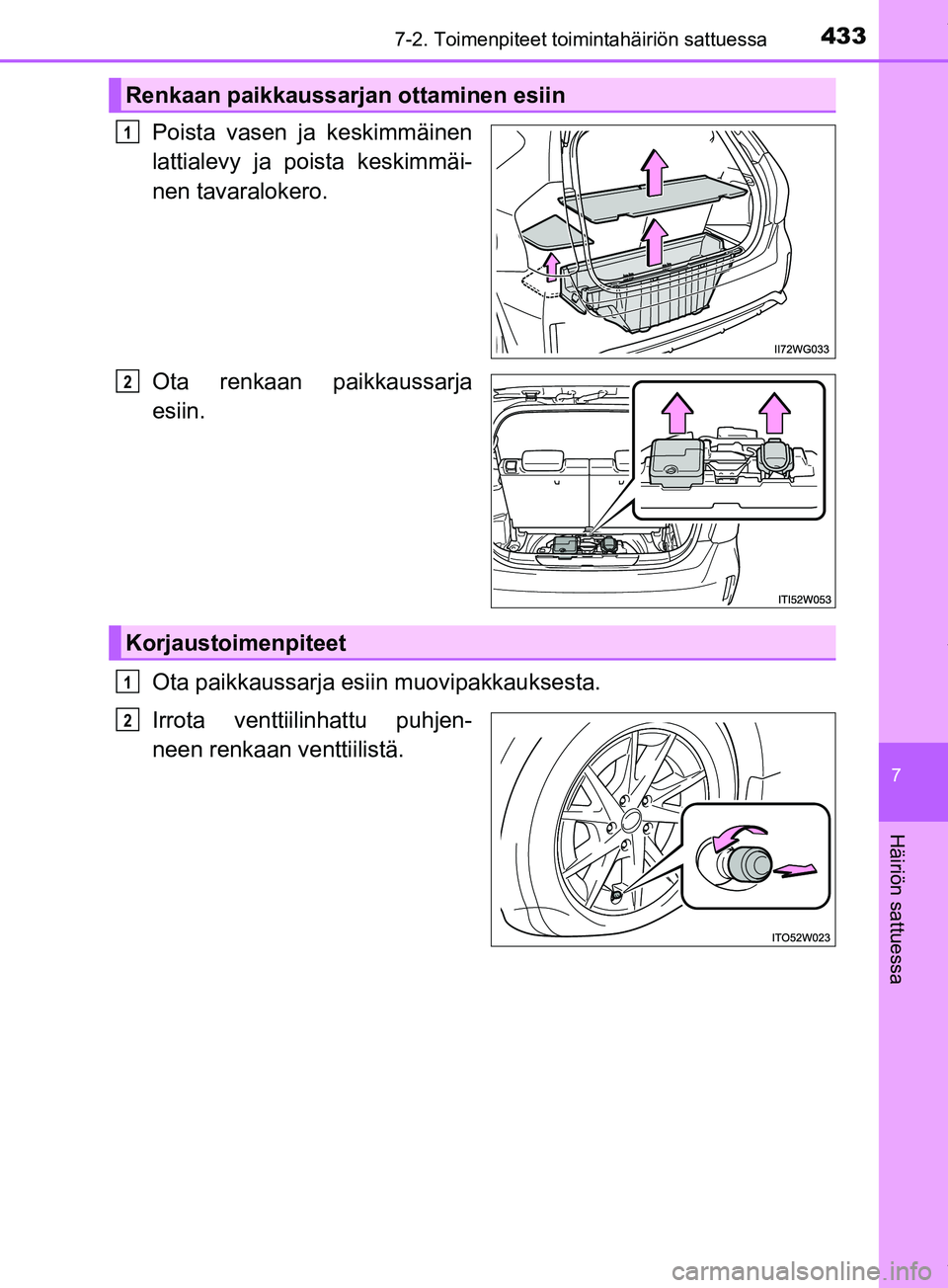

Poista vasen ja keskimmäinen
lattialevy ja poista keskimmäi-
nen tavaralokero.
Ota renkaan paikkaussarja
esiin.
Ota paikkaussarja esiin muovipakkauksesta.
Irrota venttiilinhattu puhjen-
neen renkaan venttiilistä.
Renkaan paikkaussarjan ottaminen esiin
1
2
Korjaustoimenpiteet
1
2
OM47D30FI.book Page 433 Friday, March 8, 2019 3:14 PM

4347-2. Toimenpiteet toimintahäiriön sattuessa
PRIUS +_OM47D30FI
Poista suojakalvo pullosta ja
avaa letku. Irrota letkun ilman-
vapautuskorkki.
Kiinnitä pullossa oleva tarra ohjeis-
tettuun paikkaan. (Katso vaihe .)
Tulet tarvitsemaan ilmanvapautus-
korkkia myöhemmin. Säilytä sitä
huolellisesti.
Liitä letku venttiiliin.
Kierrä letkun päätä myötäpäivään
mahdollisimman pitkälle.
Varmistu, että kompressorin
katkaisin on pois päältä.
Avaa suojus ja ota sähköliitin
ulos kompressorista.
3
9
4
5
6
OM47D30FI.book Page 434 Friday, March 8, 2019 3:14 PM

4357-2. Toimenpiteet toimintahäiriön sattuessa
PRIUS +_OM47D30FI
7
Häiriön sattuessa

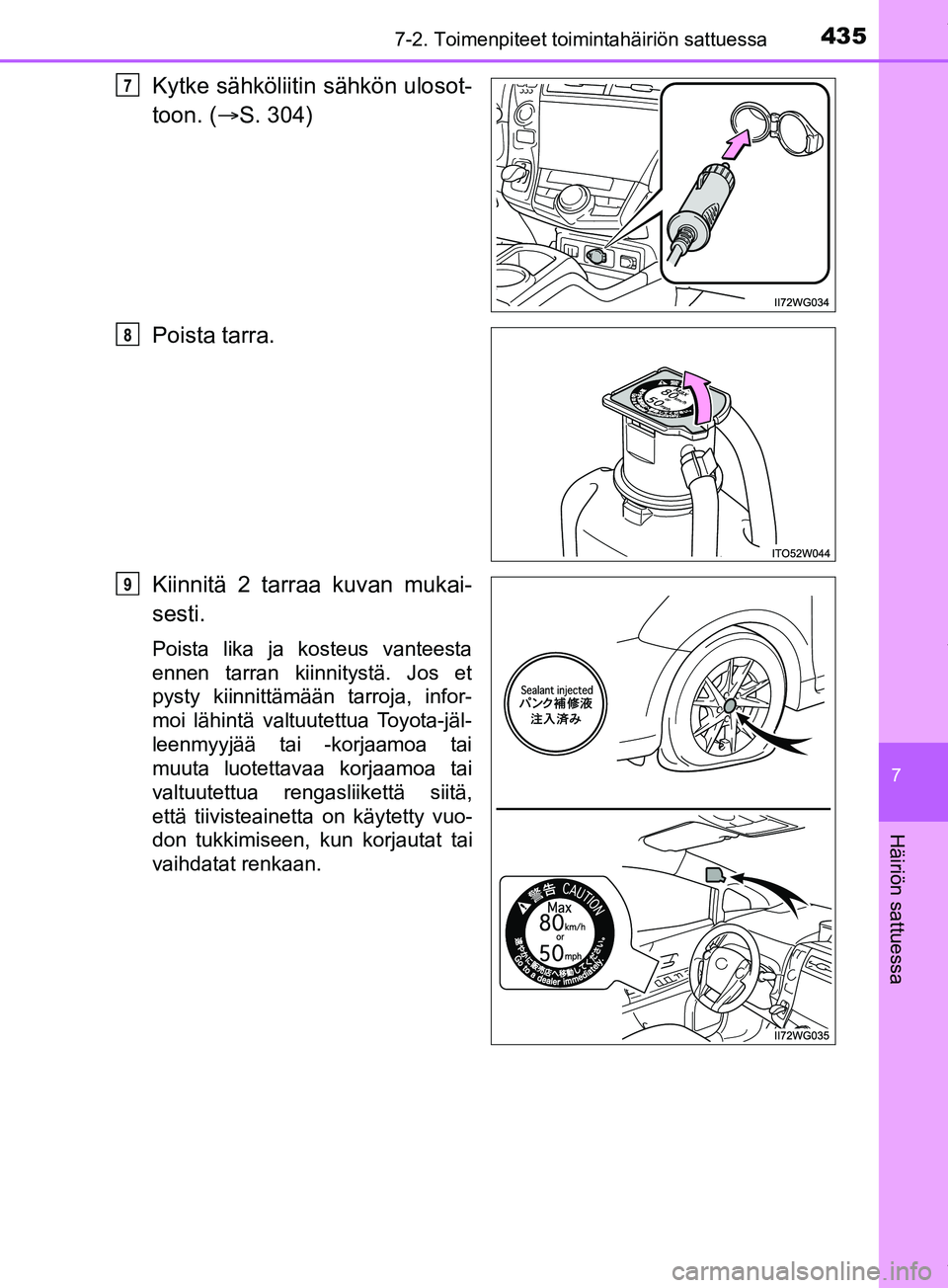

Kytke sähköliitin sähkön ulosot-
toon. (S. 304)
Poista tarra.
Kiinnitä 2 tarraa kuvan mukai-
sesti.
Poista lika ja kosteus vanteesta
ennen tarran kiinnitystä. Jos et
pysty kiinnittämään tarroja, infor-
moi lähintä valtuutettua Toyota-jäl-
leenmyyjää tai -korjaamoa tai
muuta luotettavaa korjaamoa tai
valtuutettua rengasliikettä siitä,
että tiivisteainetta on käytetty vuo-
don tukkimiseen, kun korjautat tai
vaihdatat renkaan.
7
8
9
OM47D30FI.book Page 435 Friday, March 8, 2019 3:14 PM

4367-2. Toimenpiteet toimintahäiriön sattuessa
PRIUS +_OM47D30FI

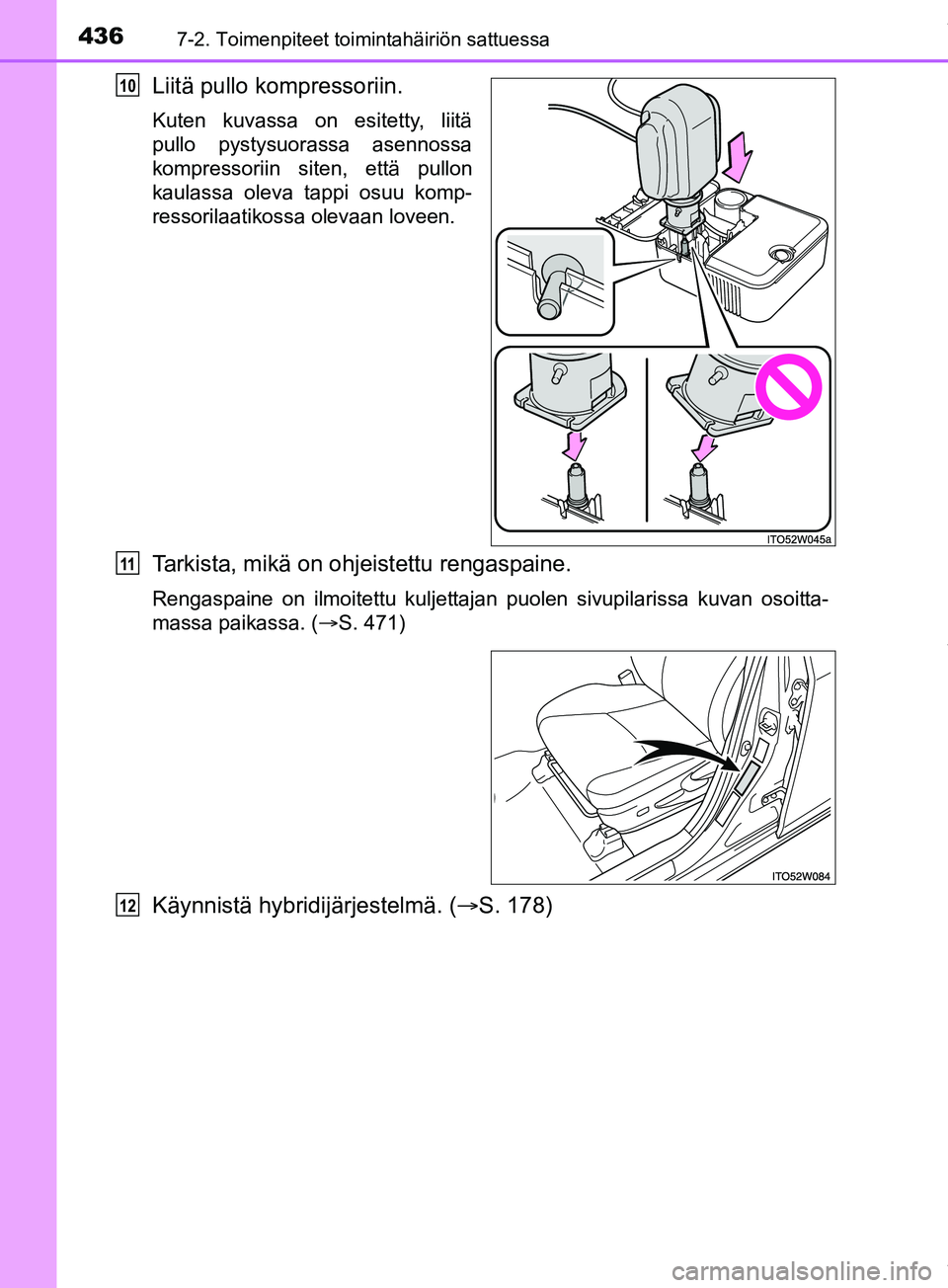

Liitä pullo kompressoriin.
Kuten kuvassa on esitetty, liitä
pullo pystysuorassa asennossa
kompressoriin siten, että pullon
kaulassa oleva tappi osuu komp-
ressorilaatikossa olevaan loveen.
Tarkista, mikä on ohjeistettu rengaspaine.
Rengaspaine on ilmoitettu kuljettajan puolen sivupilarissa kuvan osoitta-
massa paikassa. (S. 471)
Käynnistä hybridijärjestelmä. ( S. 178)
10
11
12
OM47D30FI.book Page 436 Friday, March 8, 2019 3:14 PM

4377-2. Toimenpiteet toimintahäiriön sattuessa
PRIUS +_OM47D30FI
7
Häiriön sattuessa

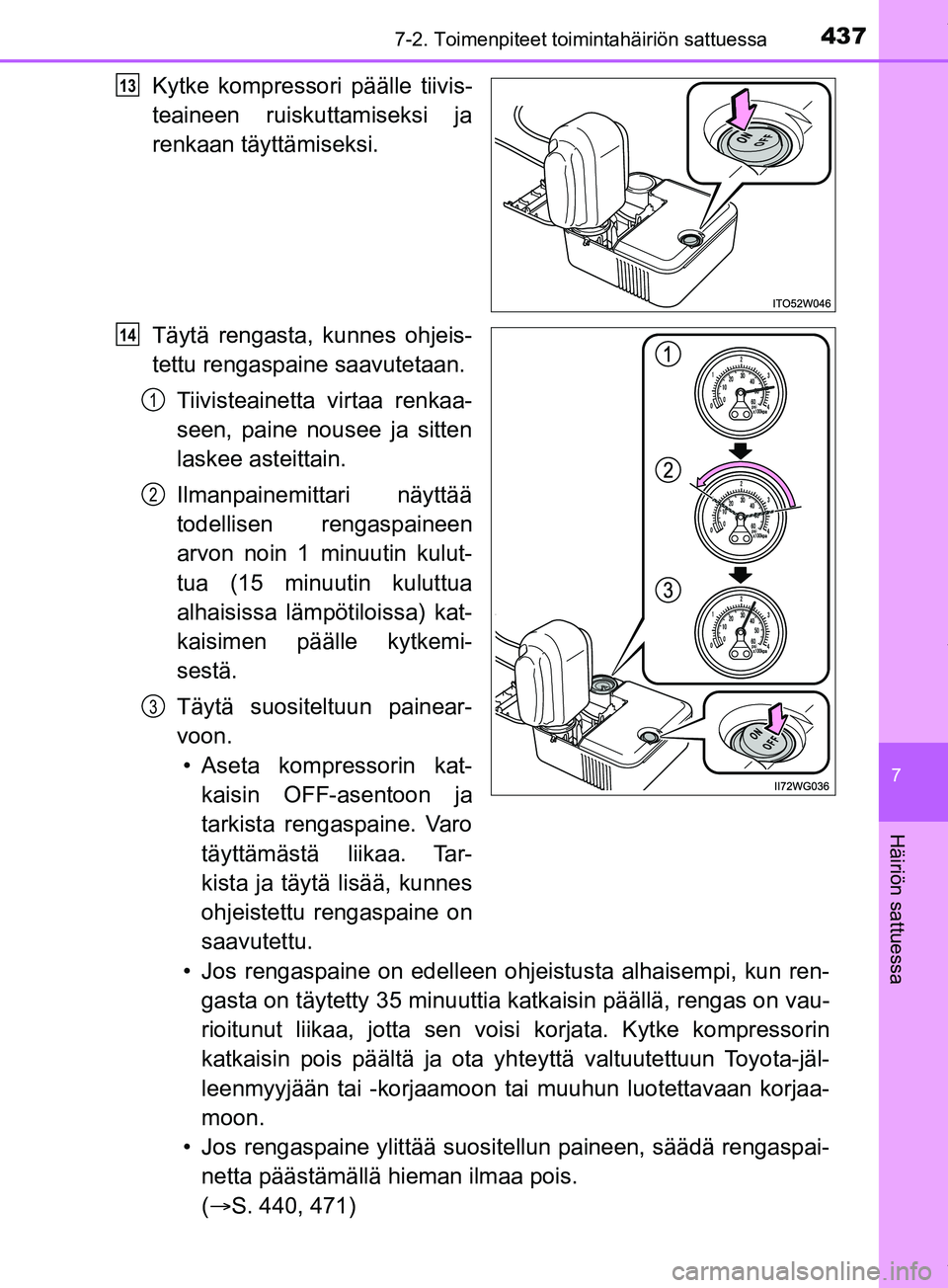

Kytke kompressori päälle tiivis-
teaineen ruiskuttamiseksi ja
renkaan täyttämiseksi.
Täytä rengasta, kunnes ohjeis-
tettu rengaspaine saavutetaan.
Tiivisteainetta virtaa renkaa-
seen, paine nousee ja sitten
laskee asteittain.
Ilmanpainemittari näyttää
todellisen rengaspaineen
arvon noin 1 minuutin kulut-
tua (15 minuutin kuluttua
alhaisissa lämpötiloissa) kat-
kaisimen päälle kytkemi-
sestä.
Täytä suositeltuun painear-
voon.• Aseta kompressorin kat- kaisin OFF-asentoon ja
tarkista rengaspaine. Varo
täyttämästä liikaa. Tar-
kista ja täytä lisää, kunnes
ohjeistettu rengaspaine on
saavutettu.
• Jos rengaspaine on edelleen ohjeistusta alhaisempi, kun ren- gasta on täytetty 35 minuuttia ka tkaisin päällä, rengas on vau-
rioitunut liikaa, jotta sen vois i korjata. Kytke kompressorin
katkaisin pois päältä ja ota yh teyttä valtuutettuun Toyota-jäl-
leenmyyjään tai -korjaamoon tai muuhun luotettavaan korjaa-
moon.
• Jos rengaspaine ylittää suosit ellun paineen, säädä rengaspai-
netta päästämällä hieman ilmaa pois.
(  S. 440, 471)13
14
1
2
3
OM47D30FI.book Page 437 Friday, March 8, 2019 3:14 PM

4387-2. Toimenpiteet toimintahäiriön sattuessa
PRIUS +_OM47D30FI

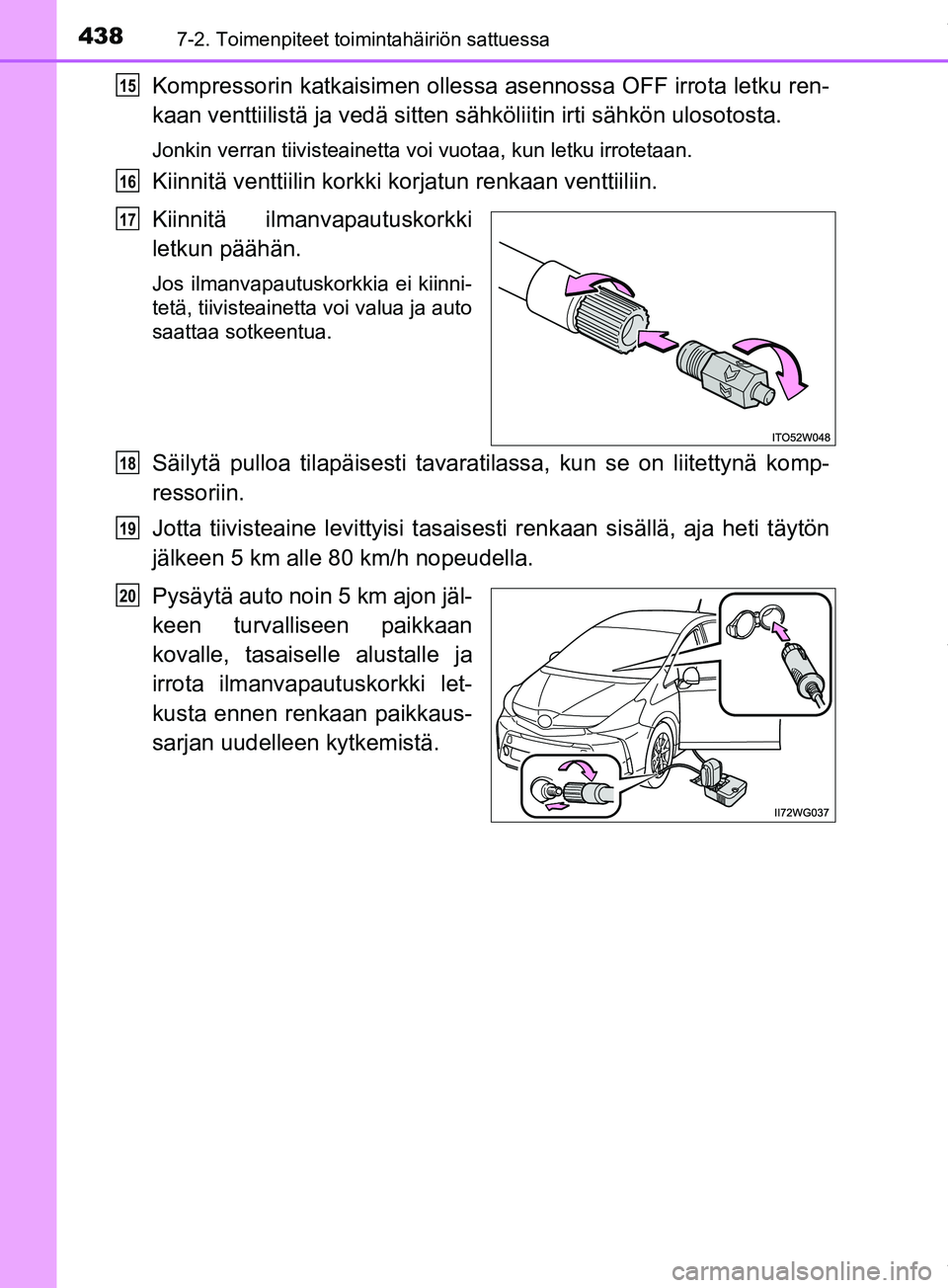

Kompressorin katkaisimen ollessa asennossa OFF irrota letku ren-
kaan venttiilistä ja vedä sitten sähköliitin irti sähkön ulosotosta.
Jonkin verran tiivisteainetta voi vuotaa, kun letku irrotetaan.
Kiinnitä venttiilin korkki korjatun renkaan venttiiliin.
Kiinnitä ilmanvapautuskorkki
letkun päähän.
Jos ilmanvapautuskorkkia ei kiinni-
tetä, tiivisteainetta voi valua ja auto
saattaa sotkeentua.
Säilytä pulloa tilapäisesti tavaratilassa, kun se on liitettynä komp-
ressoriin.
Jotta tiivisteaine levittyisi tasais esti renkaan sisällä, aja heti täytön
jälkeen 5 km alle 80 km/h nopeudella.
Pysäytä auto noin 5 km ajon jäl-
keen turvalliseen paikkaan
kovalle, tasaise lle alustalle ja
irrota ilmanvapautuskorkki let-
kusta ennen renkaan paikkaus-
sarjan uudelleen kytkemistä.
15
16
17
18
19
20
OM47D30FI.book Page 438 Friday, March 8, 2019 3:14 PM

4397-2. Toimenpiteet toimintahäiriön sattuessa
PRIUS +_OM47D30FI
7
Häiriön sattuessa

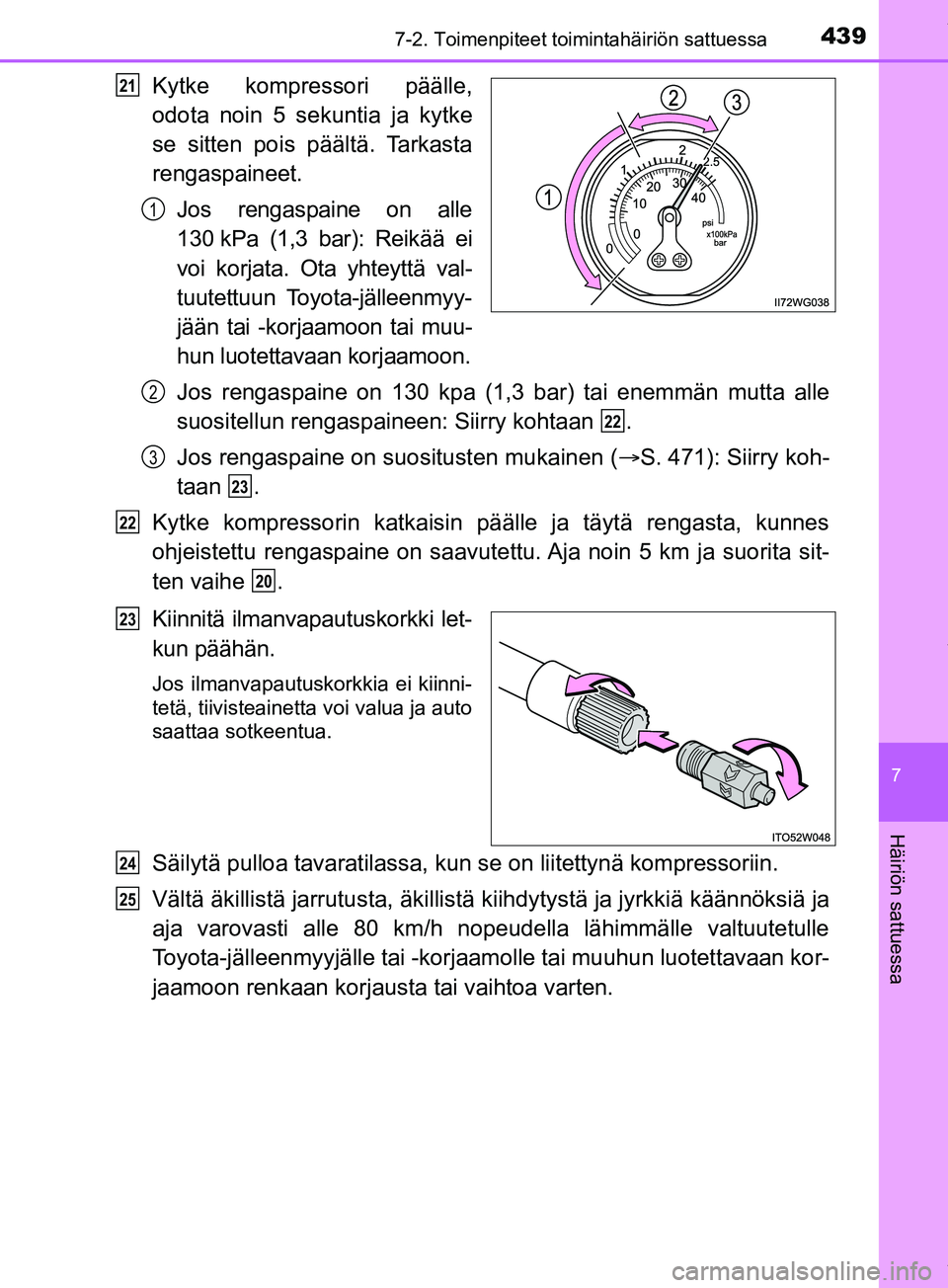

Kytke kompressori päälle,
odota noin 5 sekuntia ja kytke
se sitten pois päältä. Tarkasta
rengaspaineet.Jos rengaspaine on alle
130 kPa (1,3 bar): Reikää ei
voi korjata. Ota yhteyttä val-
tuutettuun Toyota-jälleenmyy-
jään tai -korjaamoon tai muu-
hun luotettavaan korjaamoon.
Jos rengaspaine on 130 kpa (1,3 bar) tai enemmän mutta alle
suositellun rengaspainee n: Siirry kohtaan .
Jos rengaspaine on suositusten mukainen ( S. 471): Siirry koh-
taan .
Kytke kompressorin katkaisin päälle ja täytä rengasta, kunnes
ohjeistettu rengaspaine on saavutettu. Aja noin 5 km ja suorita sit-
ten vaihe .
Kiinnitä ilmanvapautuskorkki let-
kun päähän.
Jos ilmanvapautuskorkkia ei kiinni-
tetä, tiivisteainetta voi valua ja auto
saattaa sotkeentua.
Säilytä pulloa tavaratilassa, kun se on liitettynä kompressoriin.
Vältä äkillistä jarrutusta, äkillistä kiihdytystä ja jyrkkiä käännöksiä ja
aja varovasti alle 80 km/h nopeudella lähimmälle valtuutetulle
Toyota-jälleenmyyjälle tai -korjaamolle tai muuhun luotettavaan kor-
jaamoon renkaan korjausta tai vaihtoa varten.
21
1
2
22
3
23
22
20
23
24
25
OM47D30FI.book Page 439 Friday, March 8, 2019 3:14 PM

4407-2. Toimenpiteet toimintahäiriön sattuessa
PRIUS +_OM47D30FI

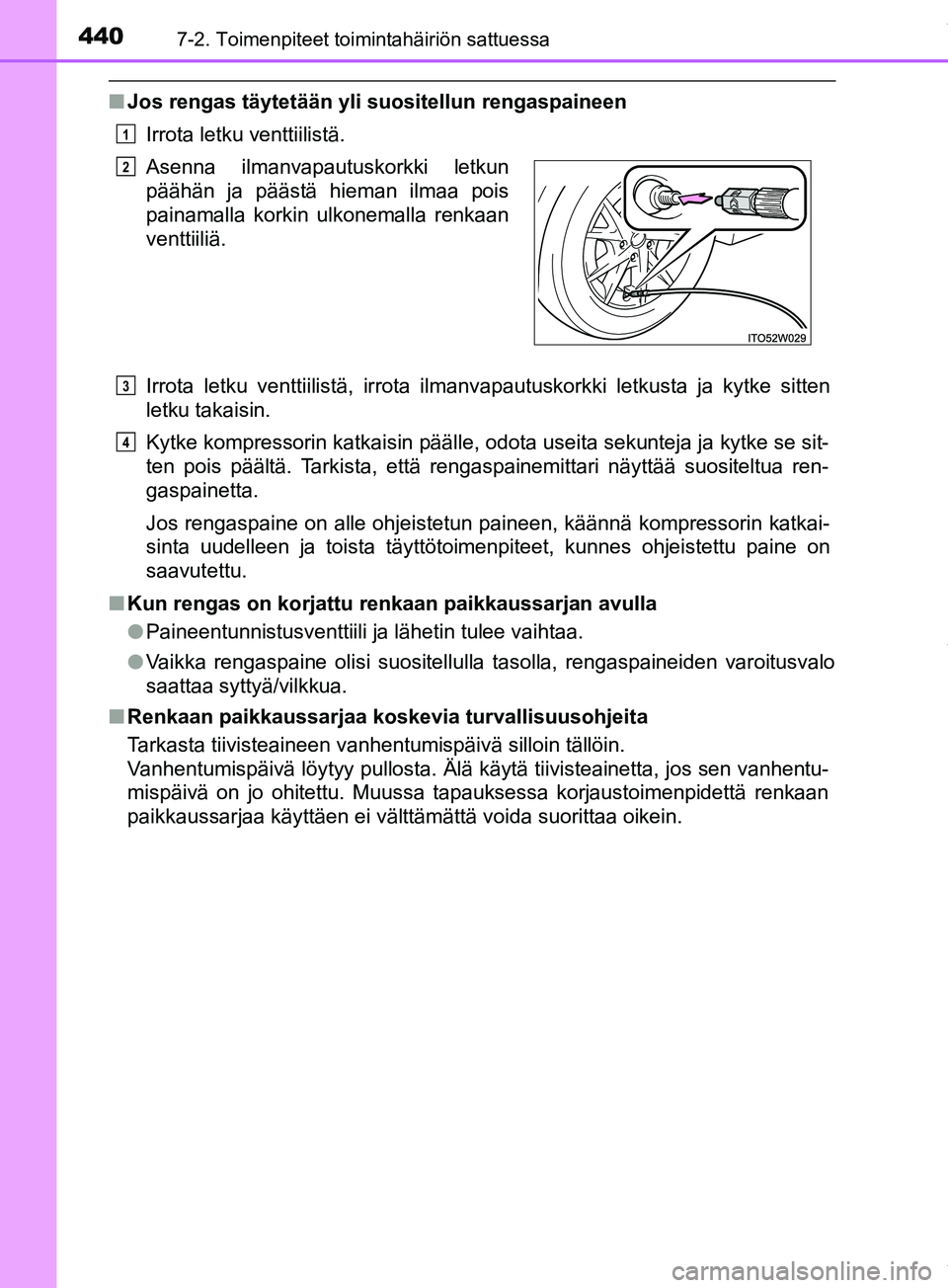

nJos rengas täytetään yli suositellun rengaspaineen
Irrota letku venttiilistä.
Irrota letku venttiilistä, irrota ilmanvapautuskorkki letkusta ja kytke sitten
letku takaisin.
Kytke kompressorin katkaisin päälle, odota useita sekunteja ja kytke se sit-
ten pois päältä. Tarkista, että rengaspainemittari näyttää suositeltua ren-
gaspainetta.
Jos rengaspaine on alle ohjeistetun paineen, käännä kompressorin katkai-
sinta uudelleen ja toista täyttötoimenpiteet, kunnes ohjeistettu paine on
saavutettu.
n Kun rengas on korjattu renkaan paikkaussarjan avulla
lPaineentunnistusventtiili ja lähetin tulee vaihtaa.
l Vaikka rengaspaine olisi suositellulla tasolla, rengaspaineiden varoitusvalo
saattaa syttyä/vilkkua.
n Renkaan paikkaussarjaa koskevia turvallisuusohjeita
Tarkasta tiivisteaineen vanhentumispäivä silloin tällöin.
Vanhentumispäivä löytyy pullosta. Älä käytä tiivisteainetta, jos sen vanhentu-
mispäivä on jo ohitettu. Muussa tapauksessa korjaustoimenpidettä\
renkaan
paikkaussarjaa käyttäen ei välttämättä voida suorittaa oikein.Asenna ilmanvapautuskorkki letkun
päähän ja päästä hieman ilmaa pois
painamalla korkin ulkonemalla renkaan
venttiiliä.
1
2
3
4
OM47D30FI.book Page 440 Friday, March 8, 2019 3:14 PM
