2019 TOYOTA PRIUS PLUS Omistajan Käsikirja (in Finnish)

2334-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
PRIUS +_OM47D30FI
uKaistalta poikkeamisesta varoittava toiminto
Kun järjestelmä päättelee, että
auto saattaa olla poikkeamassa
ajokaistaltaan, varoitus siitä
ilmestyy monitoiminäytölle ja
varoitussummeri hälyttää
varoittaakseen kuljettajaa.
Jos varoitussummeri hälyttää,
tarkasta autoa ympäröivä liiken-
netilanne ja käytä ohjauspyörää
varovaisesti ohjataksesi autosi
takaisin kaistan keskelle.
uKaistallapitotoiminto
Kun järjestelmä päättelee, että
auto saattaa olla poikkeamassa
ajokaistaltaan, järjestelmä
avustaa tarvittaessa tekemällä
ohjaavan liikkeen kääntämällä
ohjauspyörää pienin liikkein
lyhyen aikaa, pitääkseen auton
kaistalla.
Jos järjestelmä havaitsee, että
ohjauspyörää ei ole käytetty tie-
tyn ajan kuluessa tai että
ohjauspyörästä ei pidetä kiinni
kunnollisella otteella, varoitus
siitä ilmestyy monitoiminäytölle
ja toiminto poistuu tilapäisesti
käytöstä.
Kaistavahdin (LDA) toiminnot
OM47D30FI.book Page 233 Friday, March 8, 2019 3:14 PM

2344-5. Muiden ajoa helpottavien järjestelmien käyttö
PRIUS +_OM47D30FI

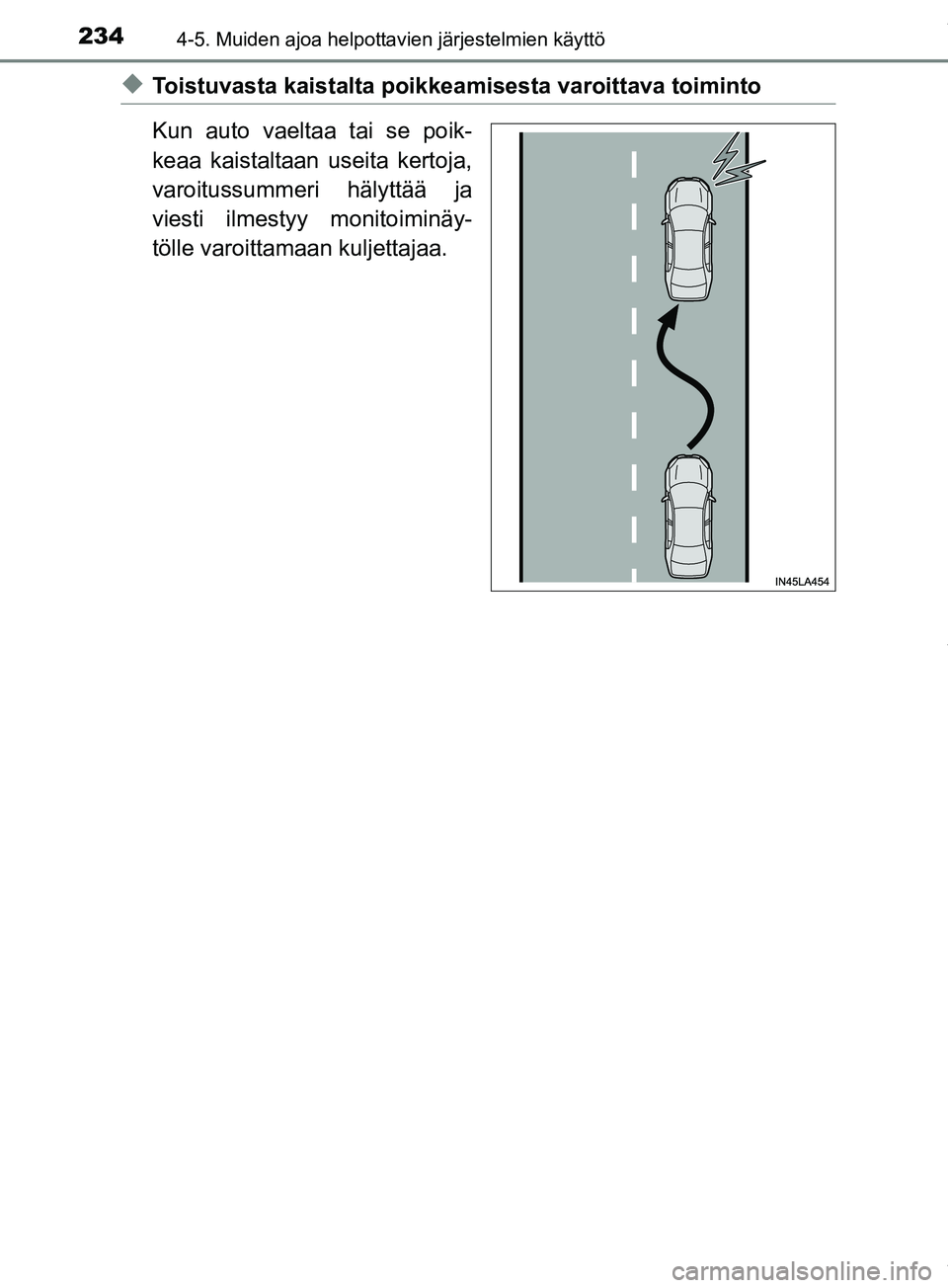

uToistuvasta kaistalta poikkeamisesta varoittava toiminto
Kun auto vaeltaa tai se poik-
keaa kaistaltaan useita kertoja,
varoitussummeri hälyttää ja
viesti ilmestyy monitoiminäy-
tölle varoittamaan kuljettajaa.
OM47D30FI.book Page 234 Friday, March 8, 2019 3:14 PM

2354-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
PRIUS +_OM47D30FI

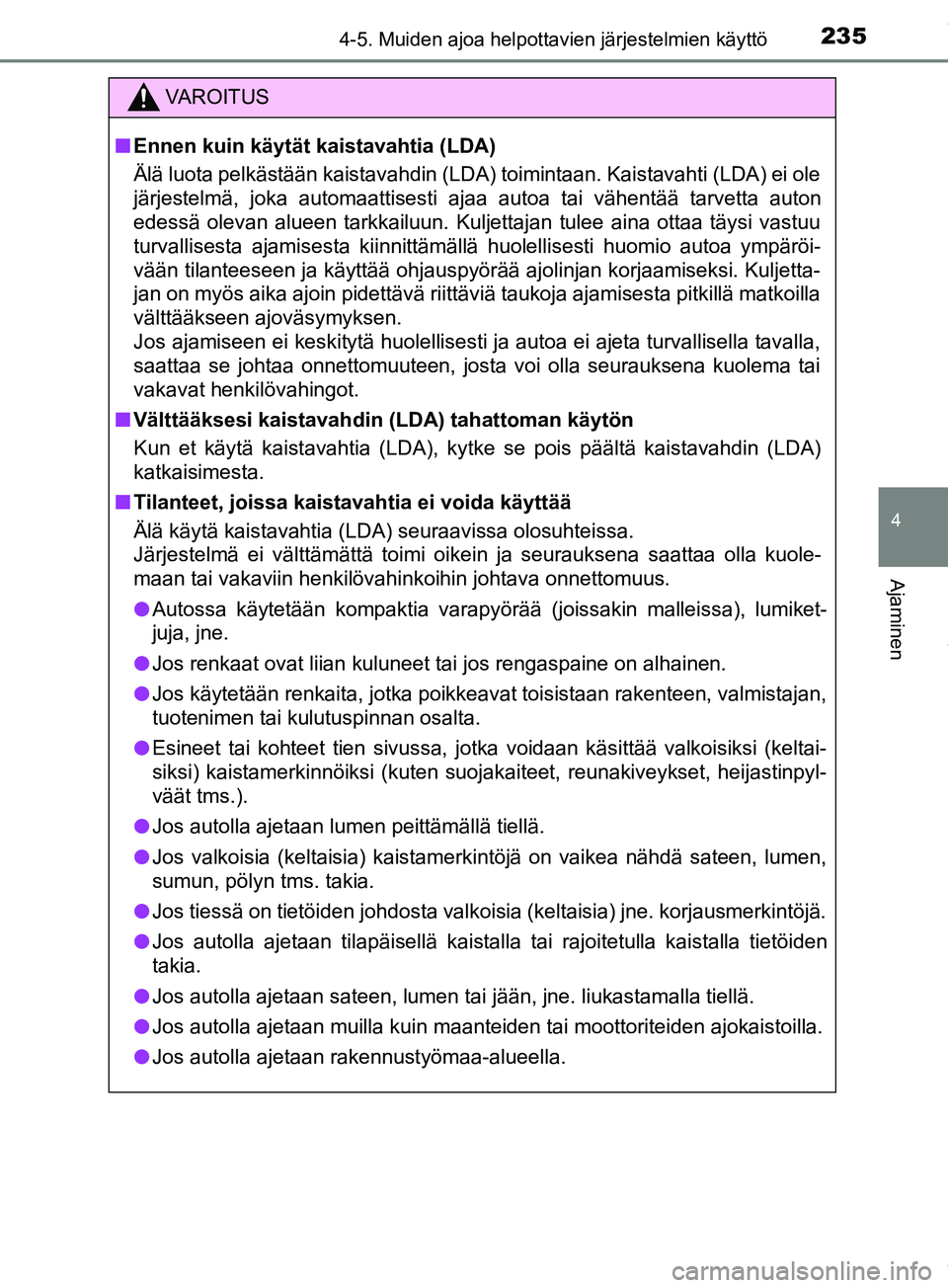

VAROITUS
n Ennen kuin käytät kaistavahtia (LDA)
Älä luota pelkästään kaistavahdin (LDA) toimintaan. Kaistavahti (LDA) ei ole
järjestelmä, joka automaattisesti ajaa autoa tai vähentää tarvetta auton
edessä olevan alueen tarkkailuun. Kuljettajan tulee aina ottaa täysi vastuu
turvallisesta ajamisesta kiinnittämäl lä huolellisesti huomio autoa ympäröi-
vään tilanteeseen ja käyttää ohjauspyörää ajolinjan korjaamiseksi. Kuljetta-
jan on myös aika ajoin pidettävä riittäviä taukoja ajamisesta pitkillä matkoilla
välttääkseen ajoväsymyksen.
Jos ajamiseen ei keskitytä huolellisesti ja autoa ei ajeta turvallisella\
tavalla,
saattaa se johtaa onnettomuuteen, josta voi olla seurauksena kuolema tai
vakavat henkilövahingot.
n Välttääksesi kaistavahdin (LDA) tahattoman käytön
Kun et käytä kaistavahtia (LDA), kytke se pois päältä kaistavahdin (LDA)
katkaisimesta.
n Tilanteet, joissa kaistavahtia ei voida käyttää
Älä käytä kaistavahtia (LDA) seuraavissa olosuhteissa.
Järjestelmä ei välttämättä toimi oikein ja seurauksena saattaa olla kuole-
maan tai vakaviin henkilövahinkoihin johtava onnettomuus.
l Autossa käytetään kompaktia varapyörää (joissakin malleissa), lumiket-
juja, jne.
l Jos renkaat ovat liian kuluneet tai jos rengaspaine on alhainen.
l Jos käytetään renkaita, jotka poikkeavat toisistaan rakenteen, valmistajan,
tuotenimen tai kulutuspinnan osalta.
l Esineet tai kohteet tien sivussa, jotka voidaan käsittää valkoisiksi (keltai-
siksi) kaistamerkinnöiksi (kuten suojakaiteet, reunakiveykset, heijastinpyl-
väät tms.).
l Jos autolla ajetaan lumen peittämällä tiellä.
l Jos valkoisia (keltaisia) kaistamerkintöjä on vaikea nähdä sateen, lumen,
sumun, pölyn tms. takia.
l Jos tiessä on tietöiden johdosta valkoisia (keltaisia) jne. korjausmerkintöjä.
l Jos autolla ajetaan tilapäisellä kaistalla tai rajoitetulla kaistalla tietöiden
takia.
l Jos autolla ajetaan sateen, lumen tai jään, jne. liukastamalla tiellä.
l Jos autolla ajetaan muilla kuin maanteiden tai moottoriteiden ajokaistoilla.
l Jos autolla ajetaan rakennustyömaa-alueella.
OM47D30FI.book Page 235 Friday, March 8, 2019 3:14 PM

2364-5. Muiden ajoa helpottavien järjestelmien käyttö
PRIUS +_OM47D30FI
Paina kaistavahdin (LDA) katkai-
sinta kytkeäksesi kaistavahdin
(LDA) päälle.
Kaistavahdin (LDA) merkkivalo
palaa ja viesti näkyy monitoiminäy-
tössä.
Paina kaistavahdin (LDA) katkai-
sinta uudelleen kytkeäksesi kaista-
vahdin (LDA) pois päältä.
Jos kaistavahti (LDA) on kytketty
päälle tai pois päältä, kaistavahdin
(LDA) toiminta jatkuu samassa
tilassa, kun hybridijärjestelmä seu-
raavan kerran käynnistetään.

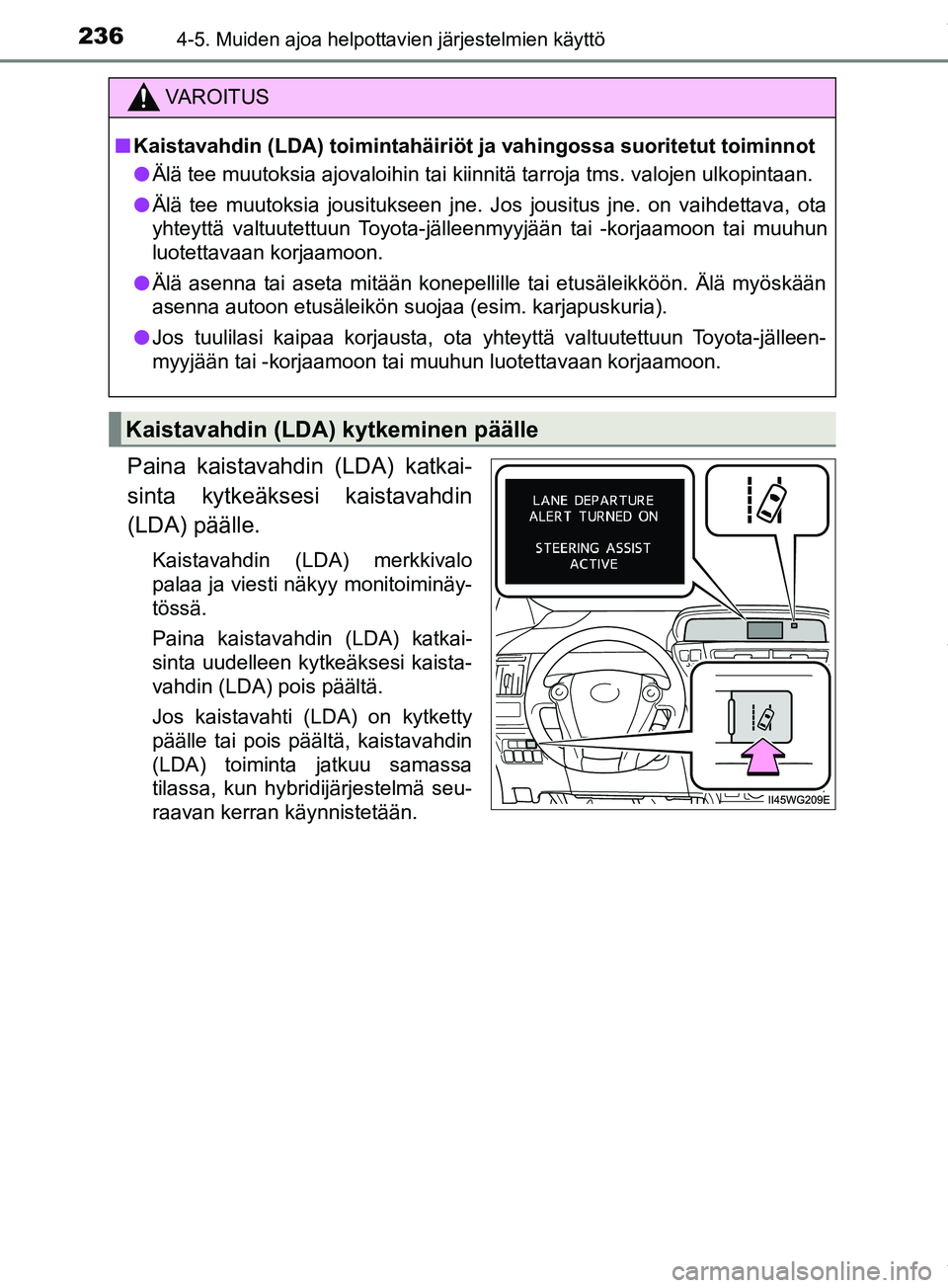

VAROITUS
n Kaistavahdin (LDA) toimintahäiriöt ja vahingossa suoritetut toiminnot
l Älä tee muutoksia ajovaloihin tai kiinnitä tarroja tms. valojen ulkopintaan.
l Älä tee muutoksia jousitukseen jne. Jos jousitus jne. on vaihdettava, ota
yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun
luotettavaan korjaamoon.
l Älä asenna tai aseta mitään konepellille tai etusäleikköön. Älä myöskään
asenna autoon etusäleikön suojaa (esim. karjapuskuria).
l Jos tuulilasi kaipaa korjausta, ota yhteyttä valtuutettuun Toyota-jälleen-
myyjään tai -korjaamoon tai muuhun luotettavaan korjaamoon.
Kaistavahdin (LDA) kytkeminen päälle
OM47D30FI.book Page 236 Friday, March 8, 2019 3:14 PM

2374-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
PRIUS +_OM47D30FI

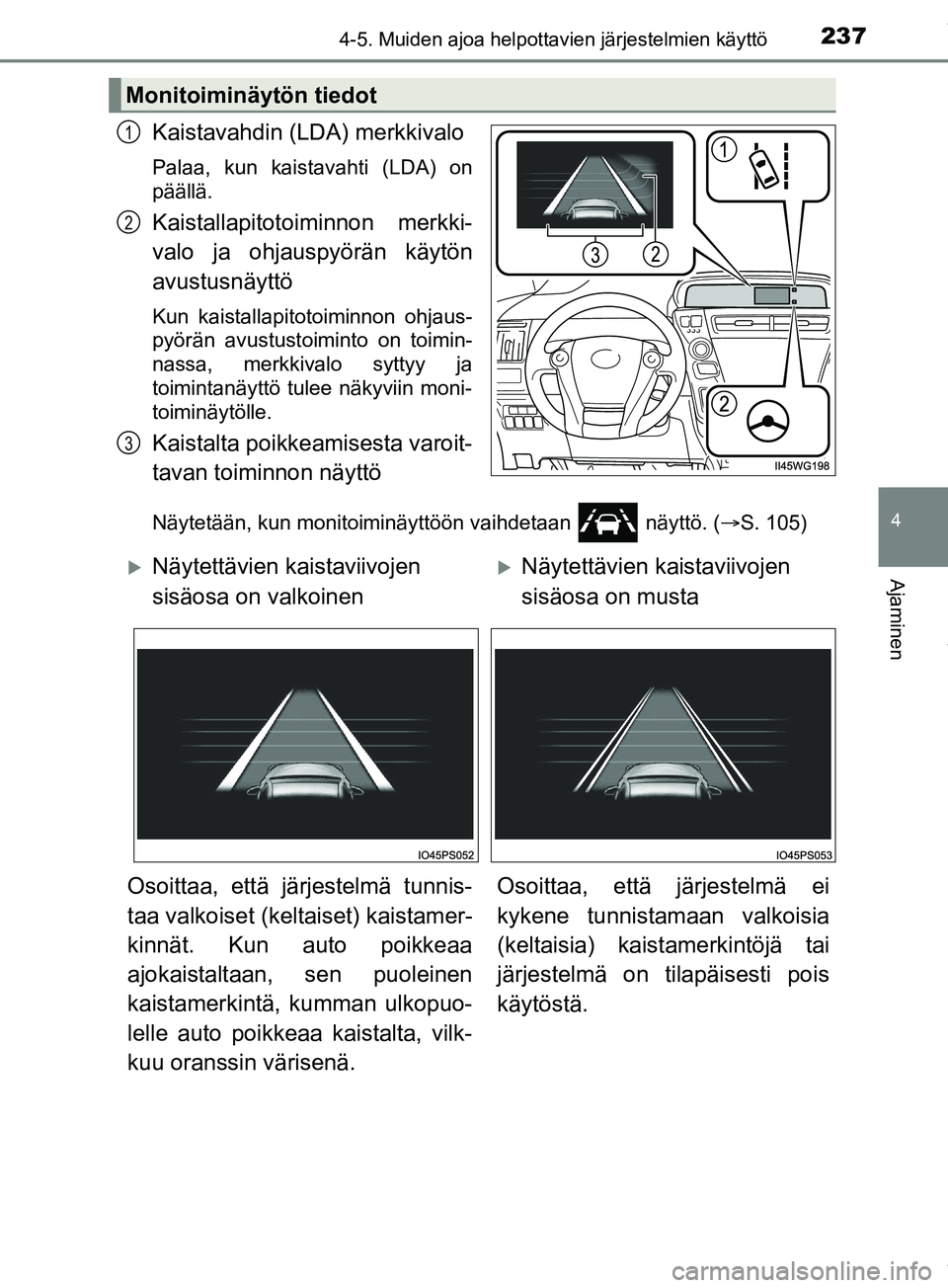

Kaistavahdin (LDA) merkkivalo
Palaa, kun kaistavahti (LDA) on
päällä.
Kaistallapitotoiminnon merkki-
valo ja ohjauspyörän käytön
avustusnäyttö
Kun kaistallapitotoiminnon ohjaus-
pyörän avustustoiminto on toimin-
nassa, merkkivalo syttyy ja
toimintanäyttö tulee näkyviin moni-
toiminäytölle.
Kaistalta poikkeamisesta varoit-
tavan toiminnon näyttö
Näytetään, kun monitoiminäyttöön vaihdetaan näyttö. (S. 105)
Monitoiminäytön tiedot
1
2
3
Näytettävien kaistaviivojen
sisäosa on valkoinenNäytettävien kaistaviivojen
sisäosa on musta
Osoittaa, että järjestelmä tunnis-
taa valkoiset (keltaiset) kaistamer-
kinnät. Kun auto poikkeaa
ajokaistaltaan, sen puoleinen
kaistamerkintä, kumman ulkopuo-
lelle auto poikkeaa kaistalta, vilk-
kuu oranssin värisenä. Osoittaa, että järjestelmä ei
kykene tunnistamaan valkoisia
(keltaisia) kaistamerkintöjä tai
järjestelmä on tilapäisesti pois
käytöstä.
OM47D30FI.book Page 237 Friday, March 8, 2019 3:14 PM

2384-5. Muiden ajoa helpottavien järjestelmien käyttö
PRIUS +_OM47D30FI
nKunkin toiminnon toimintaolosuhteet
l Kaistalta poikkeamisesta varoittava toiminto
Järjestelmä toimii, kun kaikki seuraavat ehdot täyttyvät.
• Kaistavahti (LDA) on kytkettynä päälle.
• Auton nopeus on noin 50 km/h tai suurempi.
• Järjestelmä tunnistaa valkoisia (keltaisia) kaistamerkintöjä.
• Ajokaistan leveys on noin 3 m tai suurempi.
• Suuntavalovipua ei käytetä.
• Autolla ajetaan suoraa tietä tai loivaa kaarretta, jonka säde on vähintään
noin 150 m.
• Toimintahäiriöitä ei ole havaittu. ( S. 241)
l Kaistallapitotoiminto
Tämä toiminto toimii, kun kaikki seuraavat edellytykset täyttyvät kaistalta
poikkeamisesta varoittavan toiminnon edellytysten lisäksi.
• "LDA STEERING ASSIST MODE" (ohjauksen avustus) -asetus
monitoiminäytössä on asetettu tilaan "ON" (päällä). ( S. 105)
• Autoa ei kiihdytetä tai hidasteta tiettyä määrää enempää.
• Ohjausliikkeitä ei tehdä ohjausvoiman tasolla, joka vastaisi kaistan vaih- toon vaadittua voimaa.
• ABS-, VSC-, TRC- ja PCS-järjestelmät eivät ole toiminnassa.
• TRC- tai VSC-järjestelmä ei ole kytketty pois päältä.
• Varoitusta ajamisesta ilman käsiä ei ole näytöllä. ( S. 239)
l Toistuvasta kaistalta poikkeamisesta varoittava toiminto
Järjestelmä toimii, kun kaikki seuraavat ehdot täyttyvät.
• "LANE SWAY WARNING STATUS" (toistuvasta kaistalta poikkeamisesta
varoittavan toiminnon) -asetus monitoiminäytön kohdassa on
asetettu tilaan "ON" (päällä). ( S. 105)
• Auton nopeus on noin 50 km/h tai suurempi.
• Ajokaistan leveys on noin 3 m tai suurempi.
• Toimintahäiriöitä ei ole havaittu. (S. 241)
OM47D30FI.book Page 238 Friday, March 8, 2019 3:14 PM

2394-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
PRIUS +_OM47D30FIn

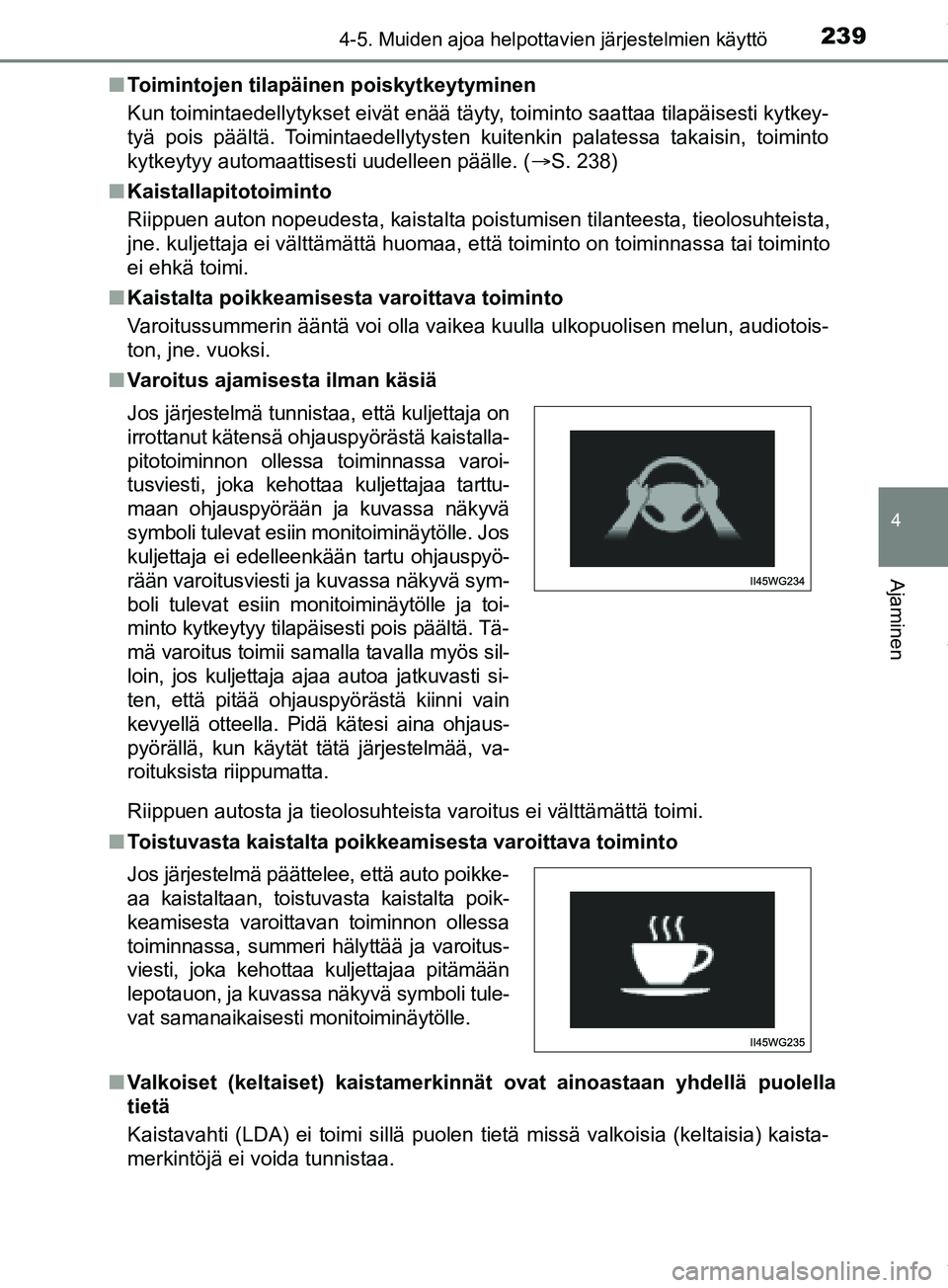

Toimintojen tilapäinen poiskytkeytyminen
Kun toimintaedellytykset eivät enää täyty, toiminto saattaa tilapäisesti kytkey-
tyä pois päältä. Toimintaedellytysten kuitenkin palatessa takaisin, toiminto
kytkeytyy automaattisesti uudelleen päälle. ( S. 238)
n Kaistallapitotoiminto
Riippuen auton nopeudesta, kaistalta poistumisen tilanteesta, tieolosuhteista,
jne. kuljettaja ei välttämättä huomaa, että toiminto on toiminnassa tai toiminto
ei ehkä toimi.
n Kaistalta poikkeamisesta varoittava toiminto
Varoitussummerin ääntä voi olla vaikea kuulla ulkopuolisen melun, audiotois-
ton, jne. vuoksi.
n Varoitus ajamisesta ilman käsiä
Riippuen autosta ja tieolosuhteista varoitus ei välttämättä toimi.
n Toistuvasta kaistalta poikkeamisesta varoittava toiminto
n Valkoiset (keltaiset) kaistamerkinnät ovat ainoastaan yhdellä puolella
tietä
Kaistavahti (LDA) ei toimi sillä puolen tietä missä valkoisia (keltaisia) kaista-
merkintöjä ei voida tunnistaa. Jos järjestelmä tunnistaa, että kuljettaja on
irrottanut kätensä ohjauspyörästä kaistalla-
pitotoiminnon ollessa toiminnassa varoi-
tusviesti, joka kehottaa kuljettajaa tarttu-
maan ohjauspyörään ja kuvassa näkyvä
symboli tulevat esiin monitoiminäytölle. Jos
kuljettaja ei edelleenkään tartu ohjauspyö-
rään varoitusviesti ja kuvassa näkyvä sym-
boli tulevat esiin monitoiminäytölle ja toi-
minto kytkeytyy tilapäisesti pois päältä. Tä-
mä varoitus toimii sa malla tavalla myös sil-
loin, jos kuljettaja ajaa autoa jatkuvasti si-
ten, että pitää ohjauspyörästä kiinni vain
kevyellä otteella. Pidä kätesi aina ohjaus-
pyörällä, kun käytät tätä järjestelmää, va-
roituksista riippumatta.
Jos järjestelmä päättelee, että auto poikke-
aa kaistaltaan, toistuvasta kaistalta poik-
keamisesta varoittavan toiminnon ollessa
toiminnassa, summeri hälyttää ja varoitus-
viesti, joka kehottaa kuljettajaa pitämään
lepotauon, ja kuvassa näkyvä symboli tule-
vat samanaikaisesti monitoiminäytölle.
OM47D30FI.book Page 239 Friday, March 8, 2019 3:14 PM

2404-5. Muiden ajoa helpottavien järjestelmien käyttö
PRIUS +_OM47D30FIn

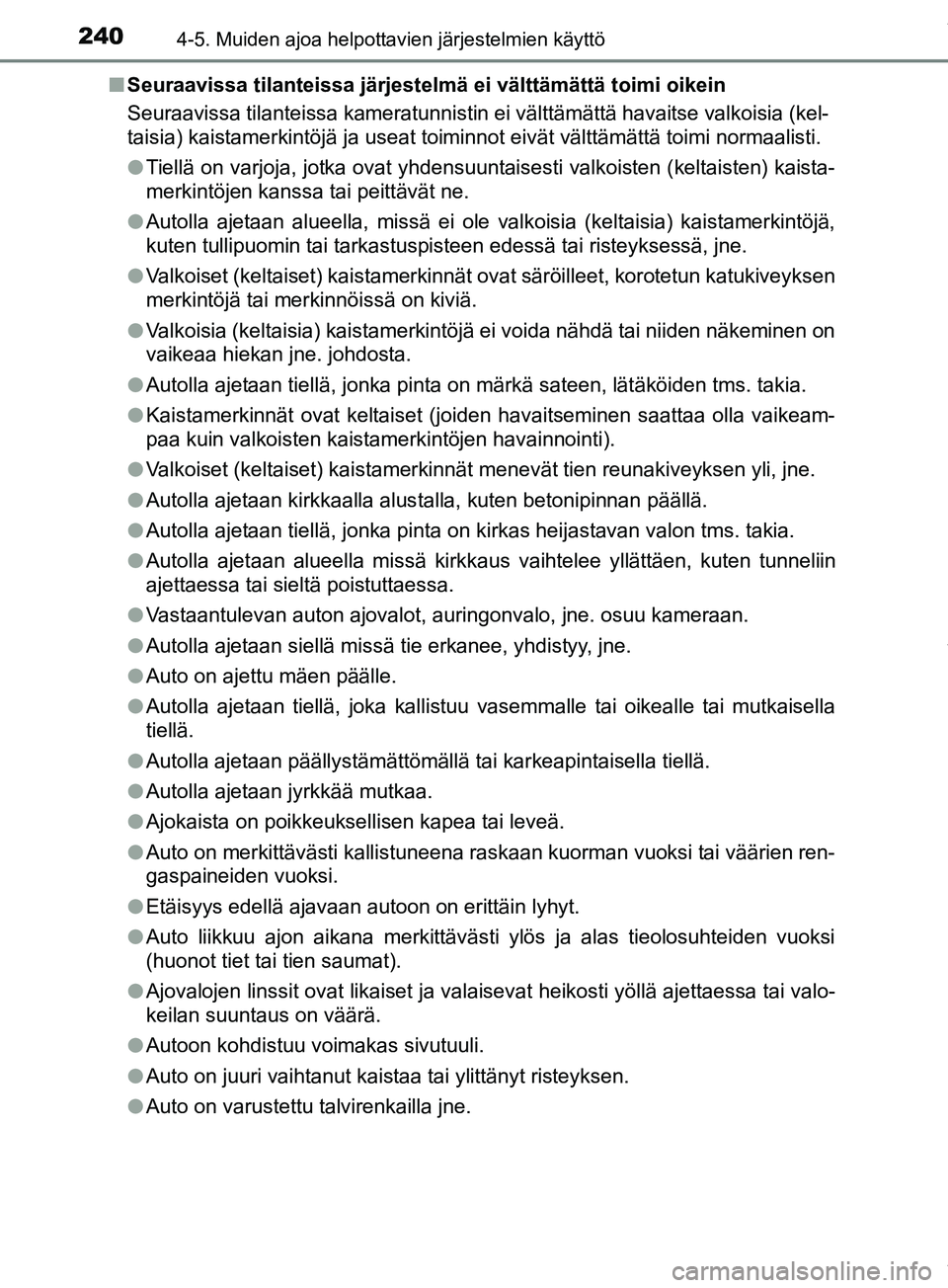

Seuraavissa tilanteissa järjestelmä ei välttämättä toimi oikein
Seuraavissa tilanteissa kameratunnistin ei välttämättä havaitse valkoisia (kel-
taisia) kaistamerkintöjä ja useat toiminnot eivät välttämättä toimi normaalisti.
lTiellä on varjoja, jotka ovat yhdensuuntaisesti valkoisten (keltaisten) kaista-
merkintöjen kanssa tai peittävät ne.
l Autolla ajetaan alueella, missä ei ole valkoisia (keltaisia) kaistamerkintöjä,
kuten tullipuomin tai tarkastuspisteen edessä tai risteyksessä, jne.
l Valkoiset (keltaiset) kaistamerkinnät ovat säröilleet, korotetun katukiveyksen
merkintöjä tai merkinnöissä on kiviä.
l Valkoisia (keltaisia) kaistamerkintöjä ei voida nähdä tai niiden näkeminen on
vaikeaa hiekan jne. johdosta.
l Autolla ajetaan tiellä, jonka pinta on märkä sateen, lätäköiden tms. takia.
l Kaistamerkinnät ovat keltaiset (joiden havaitseminen saattaa olla vaikeam-
paa kuin valkoisten kaistamerkintöjen havainnointi).
l Valkoiset (keltaiset) kaistamerkinnät menevät tien reunakiveyksen yli, jne.
l Autolla ajetaan kirkkaalla alustalla, kuten betonipinnan päällä.
l Autolla ajetaan tiellä, jonka pinta on kirkas heijastavan valon tms. takia.
l Autolla ajetaan alueella missä kirkkaus vaihtelee yllättäen, kuten tunneliin
ajettaessa tai sieltä poistuttaessa.
l Vastaantulevan auton ajovalot, auringonvalo, jne. osuu kameraan.
l Autolla ajetaan siellä missä tie erkanee, yhdistyy, jne.
l Auto on ajettu mäen päälle.
l Autolla ajetaan tiellä, joka kallistuu vasemmalle tai oikealle tai mutkaisella
tiellä.
l Autolla ajetaan päällystämättömällä tai karkeapintaisella tiellä.
l Autolla ajetaan jyrkkää mutkaa.
l Ajokaista on poikkeuksellisen kapea tai leveä.
l Auto on merkittävästi kallistuneena raskaan kuorman vuoksi tai väärien ren-
gaspaineiden vuoksi.
l Etäisyys edellä ajavaan autoon on erittäin lyhyt.
l Auto liikkuu ajon aikana merkittävästi ylös ja alas tieolosuhteiden vuoksi
(huonot tiet tai tien saumat).
l Ajovalojen linssit ovat likaiset ja valaisevat heikosti yöllä ajettaessa tai valo-
keilan suuntaus on väärä.
l Autoon kohdistuu voimakas sivutuuli.
l Auto on juuri vaihtanut kaistaa tai ylittänyt risteyksen.
l Auto on varustettu talvirenkailla jne.
OM47D30FI.book Page 240 Friday, March 8, 2019 3:14 PM
