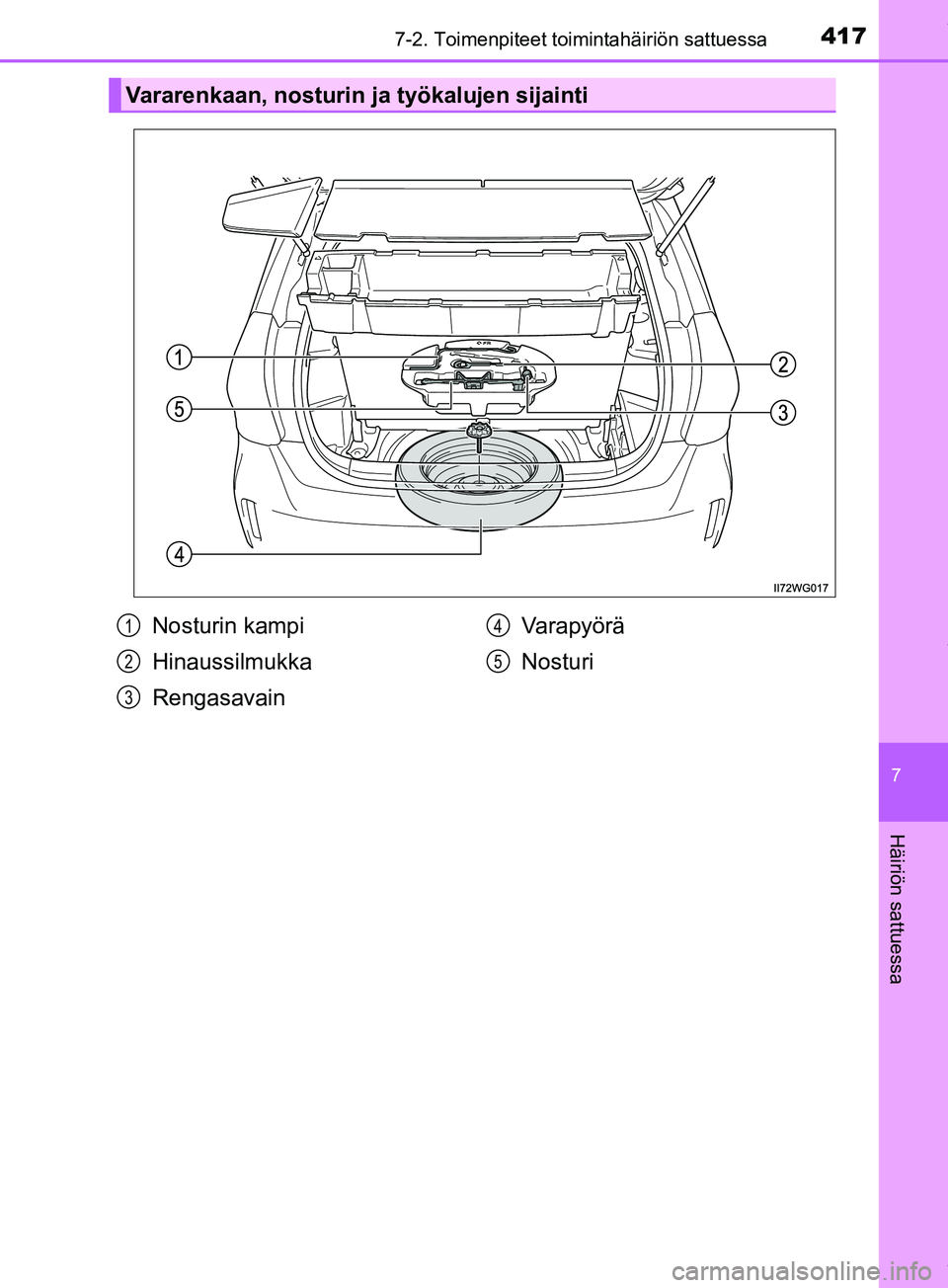

2019 TOYOTA PRIUS PLUS Omistajan Käsikirja (in Finnish)

4177-2. Toimenpiteet toimintahäiriön sattuessa
PRIUS +_OM47D30FI
7
Häiriön sattuessa
Vararenkaan, nosturin ja työkalujen sijainti
Nosturin kampi
Hinaussilmukka
RengasavainVarapyörä
Nosturi1
2
3
4
5
OM47D30FI.book Page 417 Friday, March 8, 2019 3:14 PM

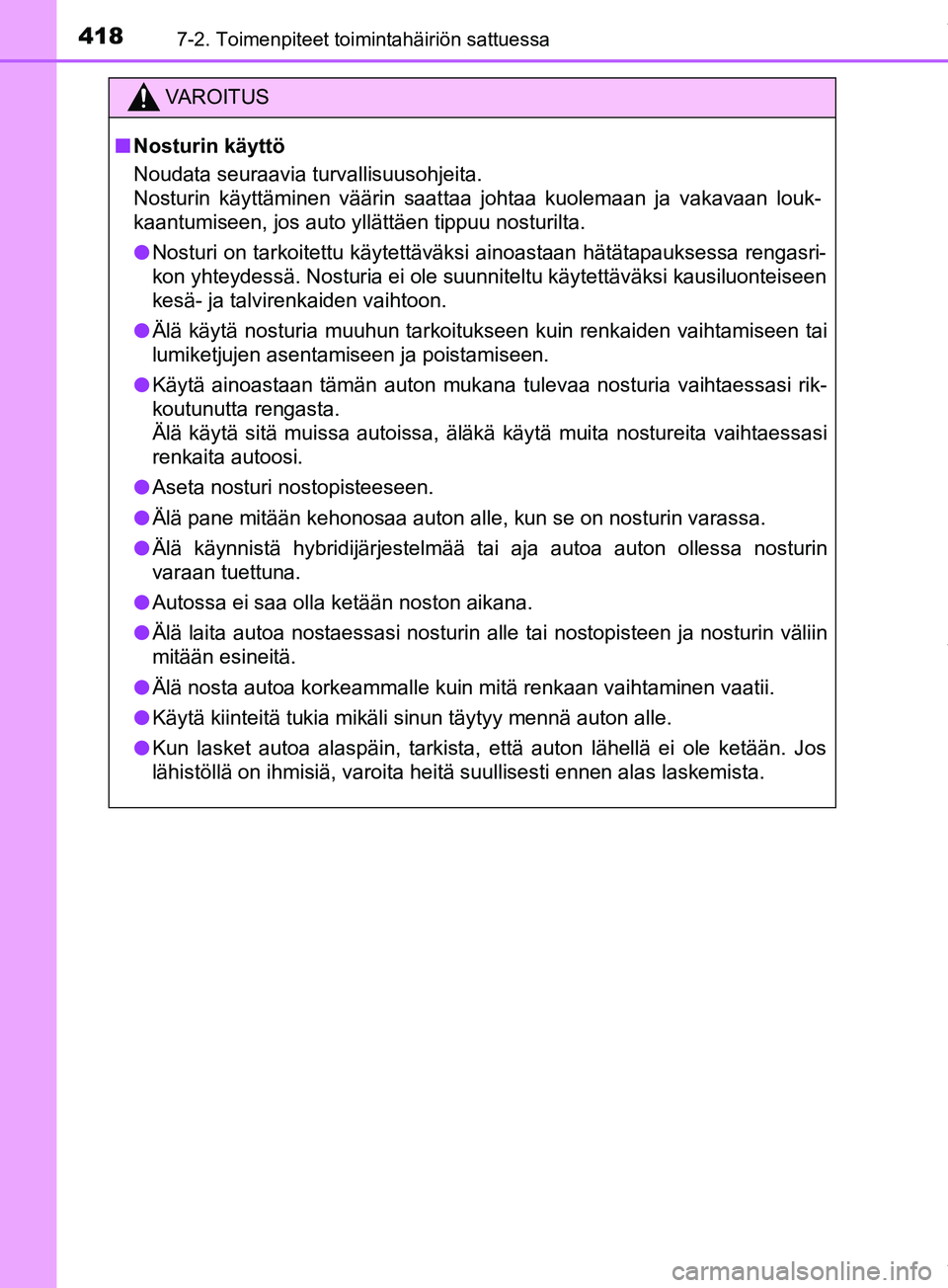

4187-2. Toimenpiteet toimintahäiriön sattuessa
PRIUS +_OM47D30FI
VAROITUS
n Nosturin käyttö
Noudata seuraavia turvallisuusohjeita.
Nosturin käyttäminen väärin saattaa johtaa kuolemaan ja vakavaan louk-
kaantumiseen, jos auto yllättäen tippuu nosturilta.
l Nosturi on tarkoitettu käytettäväksi ainoastaan hätätapauksessa rengasri-
kon yhteydessä. Nosturia ei ole suunniteltu käytettäväksi kausiluonteiseen
kesä- ja talvirenkaiden vaihtoon.
l Älä käytä nosturia muuhun tarkoitukseen kuin renkaiden vaihtamiseen tai
lumiketjujen asentamiseen ja poistamiseen.
l Käytä ainoastaan tämän auton mukana tulevaa nosturia vaihtaessasi rik-
koutunutta rengasta.
Älä käytä sitä muissa autoissa, äläkä käytä muita nostureita vaihtaessasi
renkaita autoosi.
l Aseta nosturi nostopisteeseen.
l Älä pane mitään kehonosaa auton alle, kun se on nosturin varassa.
l Älä käynnistä hybridijärjestelmää tai aja autoa auton ollessa nosturin
varaan tuettuna.
l Autossa ei saa olla ketään noston aikana.
l Älä laita autoa nostaessasi nosturin alle tai nostopisteen ja nosturin väliin
mitään esineitä.
l Älä nosta autoa korkeammalle kuin mitä renkaan vaihtaminen vaatii.
l Käytä kiinteitä tukia mikäli sinun täytyy mennä auton alle.
l Kun lasket autoa alaspäin, tarkista, että auton lähellä ei ole ketään. Jos
lähistöllä on ihmisiä, varoita heitä suullisesti ennen alas laskemista.
OM47D30FI.book Page 418 Friday, March 8, 2019 3:14 PM

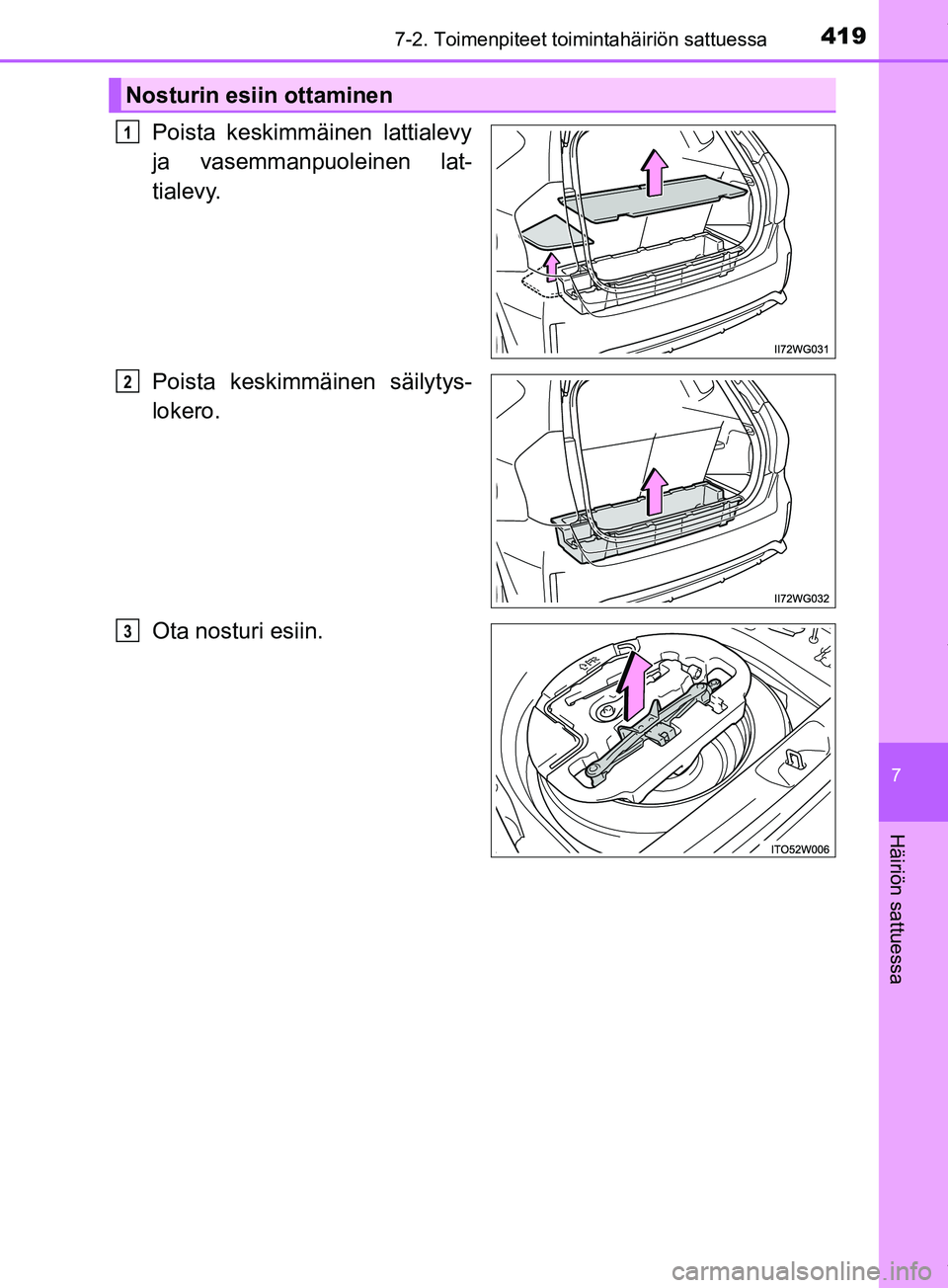

4197-2. Toimenpiteet toimintahäiriön sattuessa
PRIUS +_OM47D30FI
7
Häiriön sattuessa
Poista keskimmäinen lattialevy
ja vasemmanpuoleinen lat-
tialevy.
Poista keskimmäinen säilytys-
lokero.
Ota nosturi esiin.
Nosturin esiin ottaminen
1
2
3
OM47D30FI.book Page 419 Friday, March 8, 2019 3:14 PM

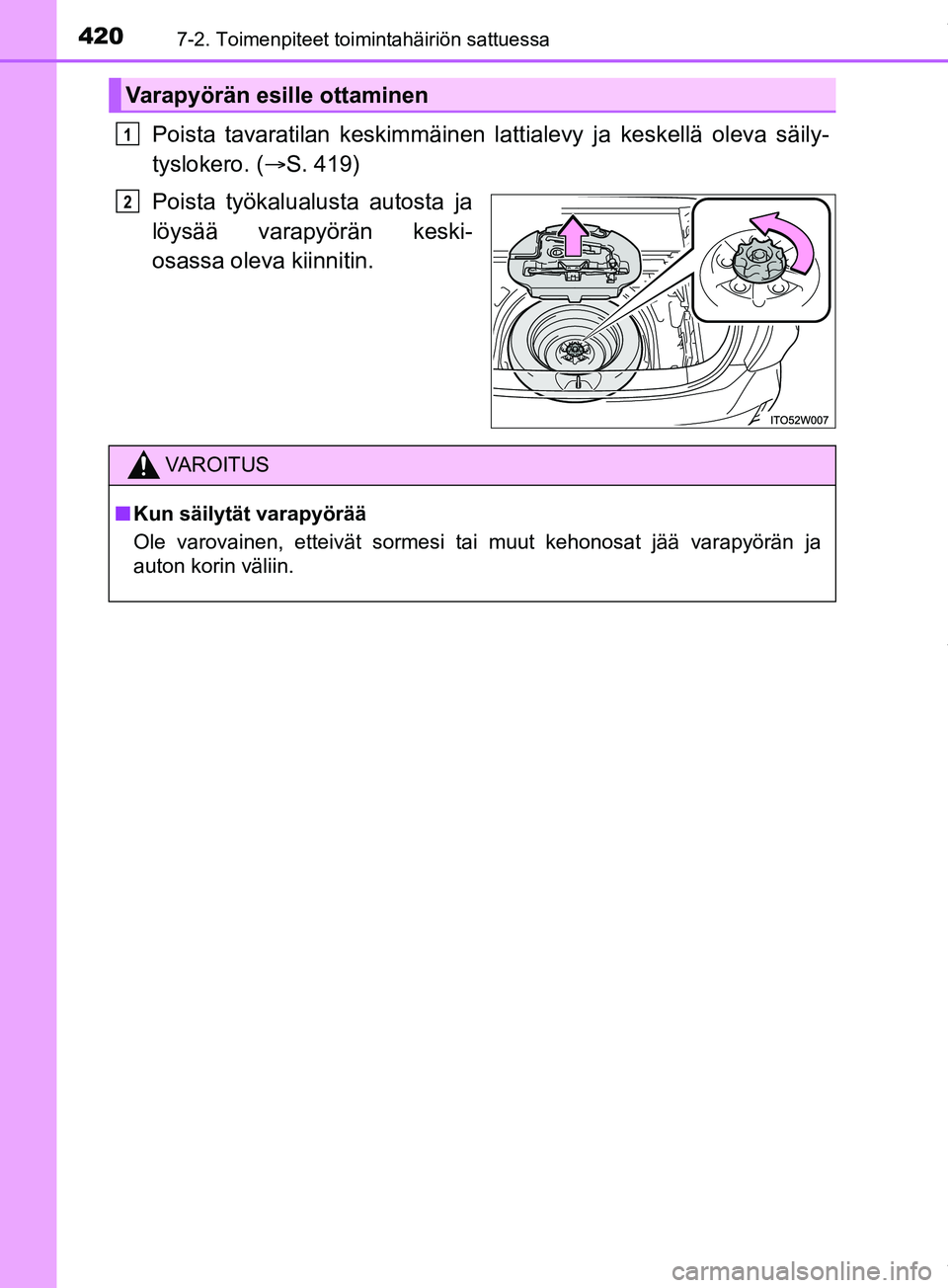

4207-2. Toimenpiteet toimintahäiriön sattuessa
PRIUS +_OM47D30FI
Poista tavaratilan keskimmäinen lattialevy ja keskellä oleva säily-
tyslokero. (S. 419)
Poista työkalualusta autosta ja
löysää varapyörän keski-
osassa oleva kiinnitin.
Varapyörän esille ottaminen
1
2
VAROITUS
n Kun säilytät varapyörää
Ole varovainen, etteivät sormesi tai muut kehonosat jää varapyörän ja
auton korin väliin.
OM47D30FI.book Page 420 Friday, March 8, 2019 3:14 PM

4217-2. Toimenpiteet toimintahäiriön sattuessa
PRIUS +_OM47D30FI
7
Häiriön sattuessa
Aseta esteet pyöriin.
Jos autossa on 16-tuumaiset
vanteet, irrota koristekapseli
rengasavaimella.
Estääksesi vauriot päällystä renga-
savaimen pää räsyllä.
Löysää pyörän muttereita hie-
man (yksi kierros).
Puhjenneen renkaan vaihtaminen
1
Puhjennut rengasEsteen paikka
EdessäVasen puoliOikean takapyörän taakse
Oikea puoliVasemman takapyörän taakse
TakanaVasen puoliOikean etupyörän eteen
Oikea puoliVasemman etupyörän eteen
2
3
OM47D30FI.book Page 421 Friday, March 8, 2019 3:14 PM

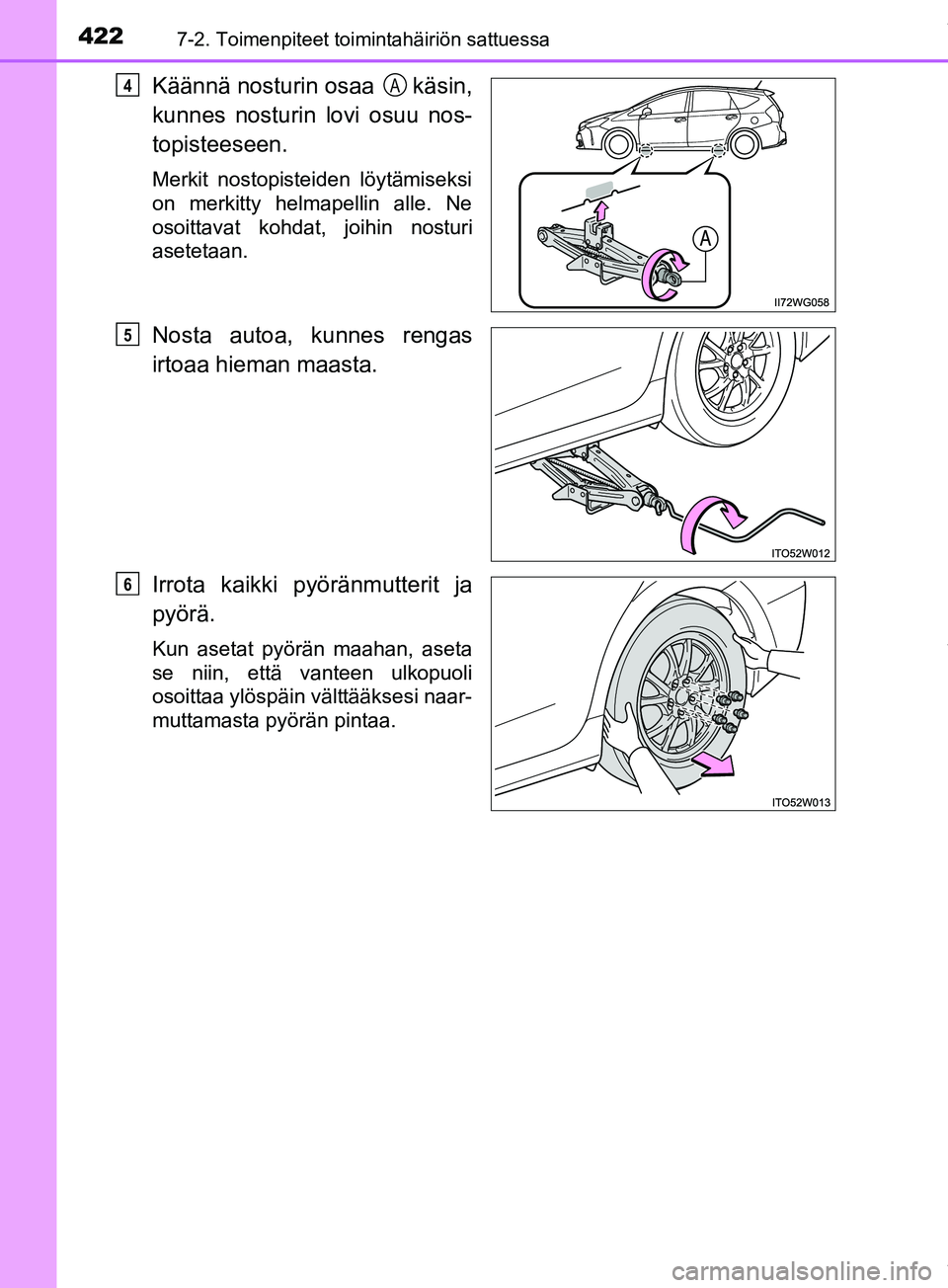

4227-2. Toimenpiteet toimintahäiriön sattuessa
PRIUS +_OM47D30FI
Käännä nosturin osaa käsin,
kunnes nosturin lovi osuu nos-
topisteeseen.
Merkit nostopisteiden löytämiseksi
on merkitty helmapellin alle. Ne
osoittavat kohdat, joihin nosturi
asetetaan.
Nosta autoa, kunnes rengas
irtoaa hieman maasta.
Irrota kaikki pyöränmutterit ja
pyörä.
Kun asetat pyörän maahan, aseta
se niin, että vanteen ulkopuoli
osoittaa ylöspäin välttääksesi naar-
muttamasta pyörän pintaa.
4A
5
6
OM47D30FI.book Page 422 Friday, March 8, 2019 3:14 PM

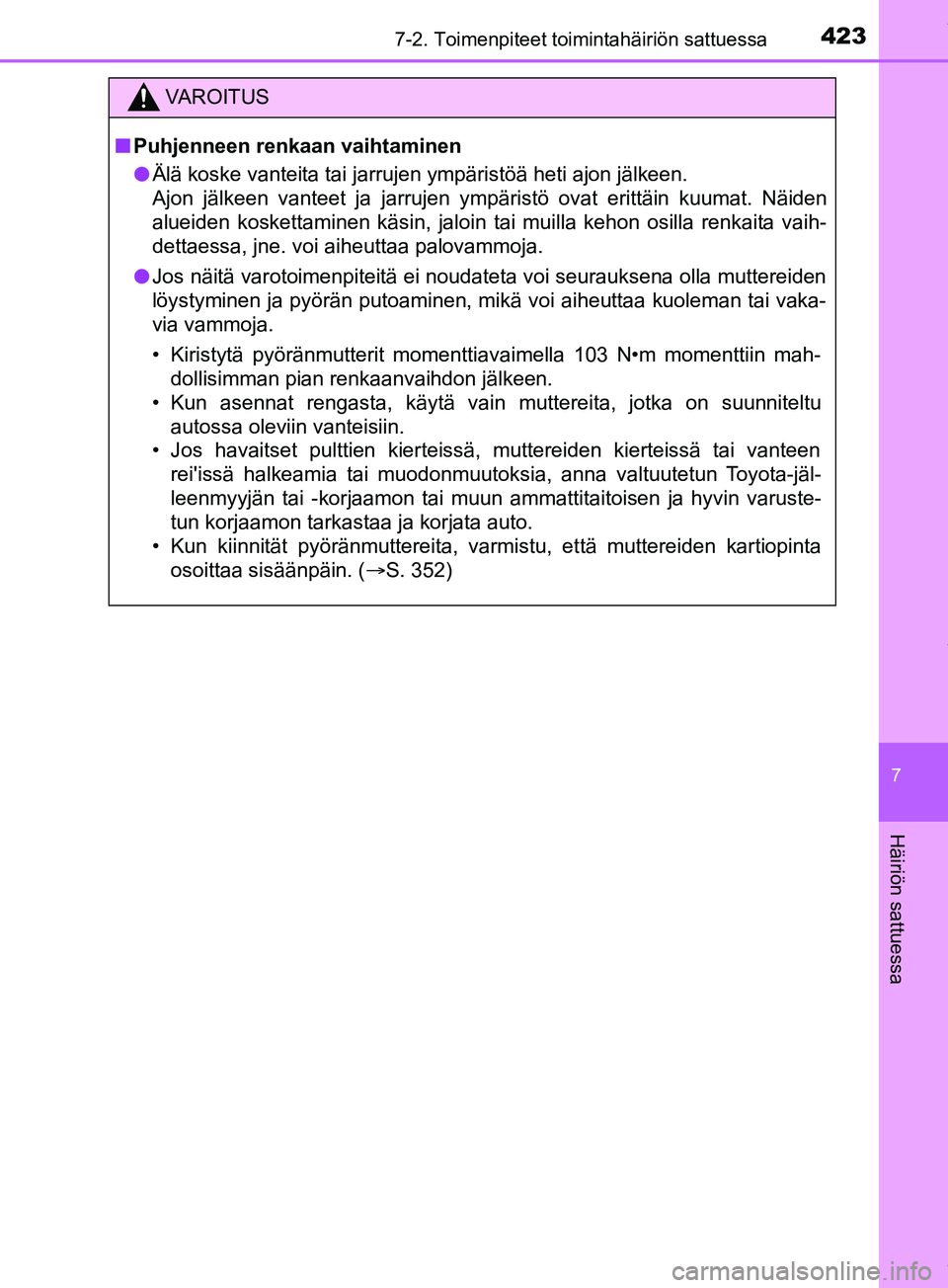

4237-2. Toimenpiteet toimintahäiriön sattuessa
PRIUS +_OM47D30FI
7
Häiriön sattuessa
VAROITUS
n Puhjenneen renkaan vaihtaminen
l Älä koske vanteita tai jarrujen ympäristöä heti ajon jälkeen.
Ajon jälkeen vanteet ja jarrujen ympäristö ovat erittäin kuumat. Näiden
alueiden koskettaminen käsin, jaloin tai muilla kehon osilla renkaita vaih-
dettaessa, jne. voi aiheuttaa palovammoja.
l Jos näitä varotoimenpiteitä ei noudateta voi seurauksena olla muttereiden
löystyminen ja pyörän putoaminen, mikä voi aiheuttaa kuoleman tai vaka-
via vammoja.
• Kiristytä pyöränmutterit momentti avaimella 103 N•m momenttiin mah-
dollisimman pian renkaanvaihdon jälkeen.
• Kun asennat rengasta, käytä vain muttereita, jotka on suunniteltu autossa oleviin vanteisiin.
• Jos havaitset pulttien kierteissä, muttereiden kierteissä tai vanteen
rei'issä halkeamia tai muodonmuutoksia, anna valtuutetun Toyota-jäl-
leenmyyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin varuste-
tun korjaamon tarkastaa ja korjata auto.
• Kun kiinnität pyöränmuttereita, varmistu, että muttereiden kartiopinta osoittaa sisäänpäin. ( S. 352)
OM47D30FI.book Page 423 Friday, March 8, 2019 3:14 PM

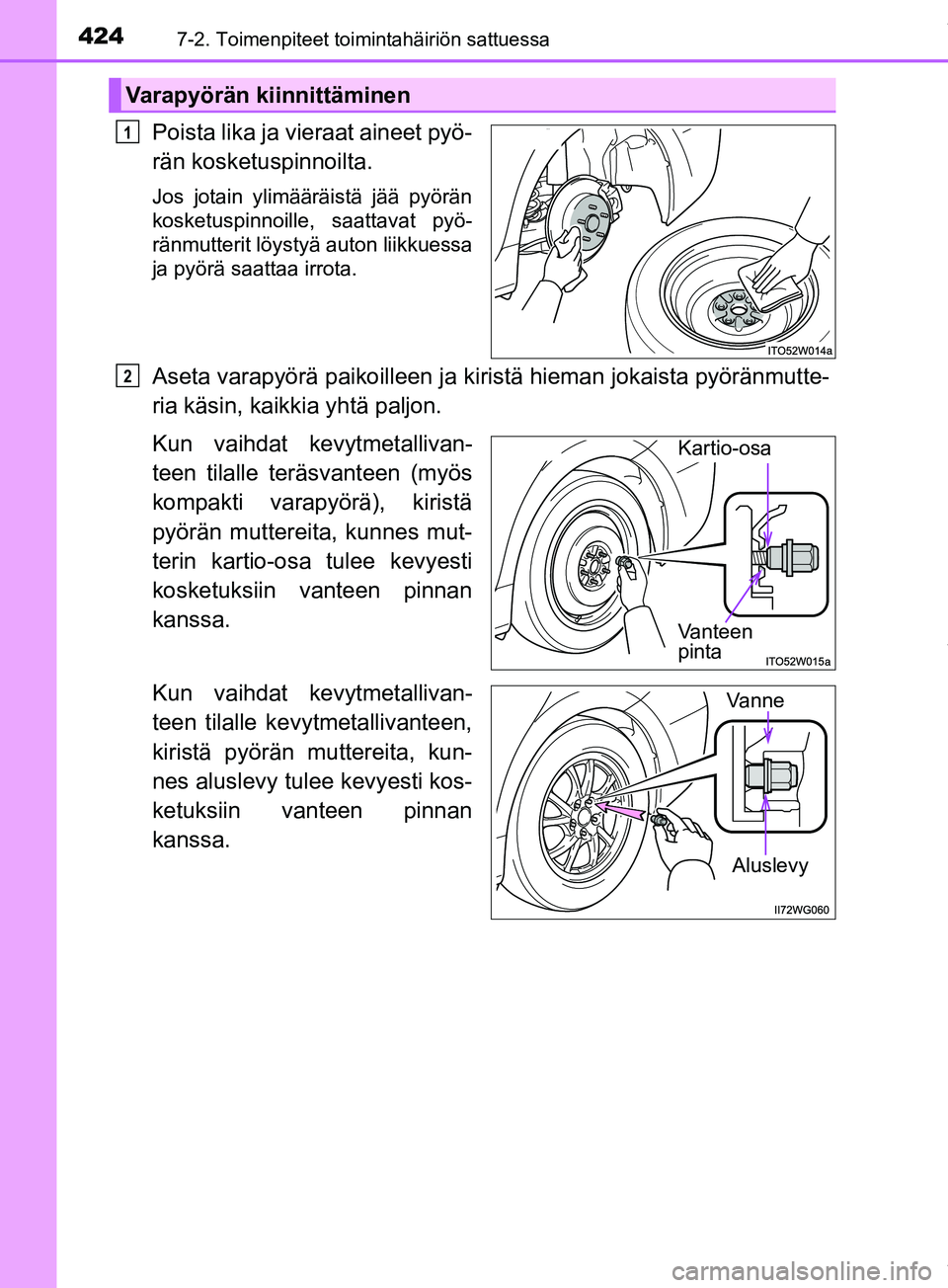

4247-2. Toimenpiteet toimintahäiriön sattuessa
PRIUS +_OM47D30FI
Poista lika ja vieraat aineet pyö-
rän kosketuspinnoilta.
Jos jotain ylimääräistä jää pyörän
kosketuspinnoille, saattavat pyö-
ränmutterit löystyä auton liikkuessa
ja pyörä saattaa irrota.
Aseta varapyörä paikoilleen ja kiristä hieman jokaista pyöränmutte-
ria käsin, kaikkia yhtä paljon.
Kun vaihdat kevytmetallivan-
teen tilalle teräsvanteen (myös
kompakti varapyörä), kiristä
pyörän muttereita, kunnes mut-
terin kartio-osa tulee kevyesti
kosketuksiin vanteen pinnan
kanssa.
Kun vaihdat kevytmetallivan-
teen tilalle kevytmetallivanteen,
kiristä pyörän muttereita, kun-
nes aluslevy tulee kevyesti kos-
ketuksiin vanteen pinnan
kanssa.
Varapyörän kiinnittäminen
1
2
Kartio-osa
Vanteen
pinta
Aluslevy
Vanne
OM47D30FI.book Page 424 Friday, March 8, 2019 3:14 PM
