2019 TOYOTA PRIUS PLUS Omistajan Käsikirja (in Finnish)

97
2

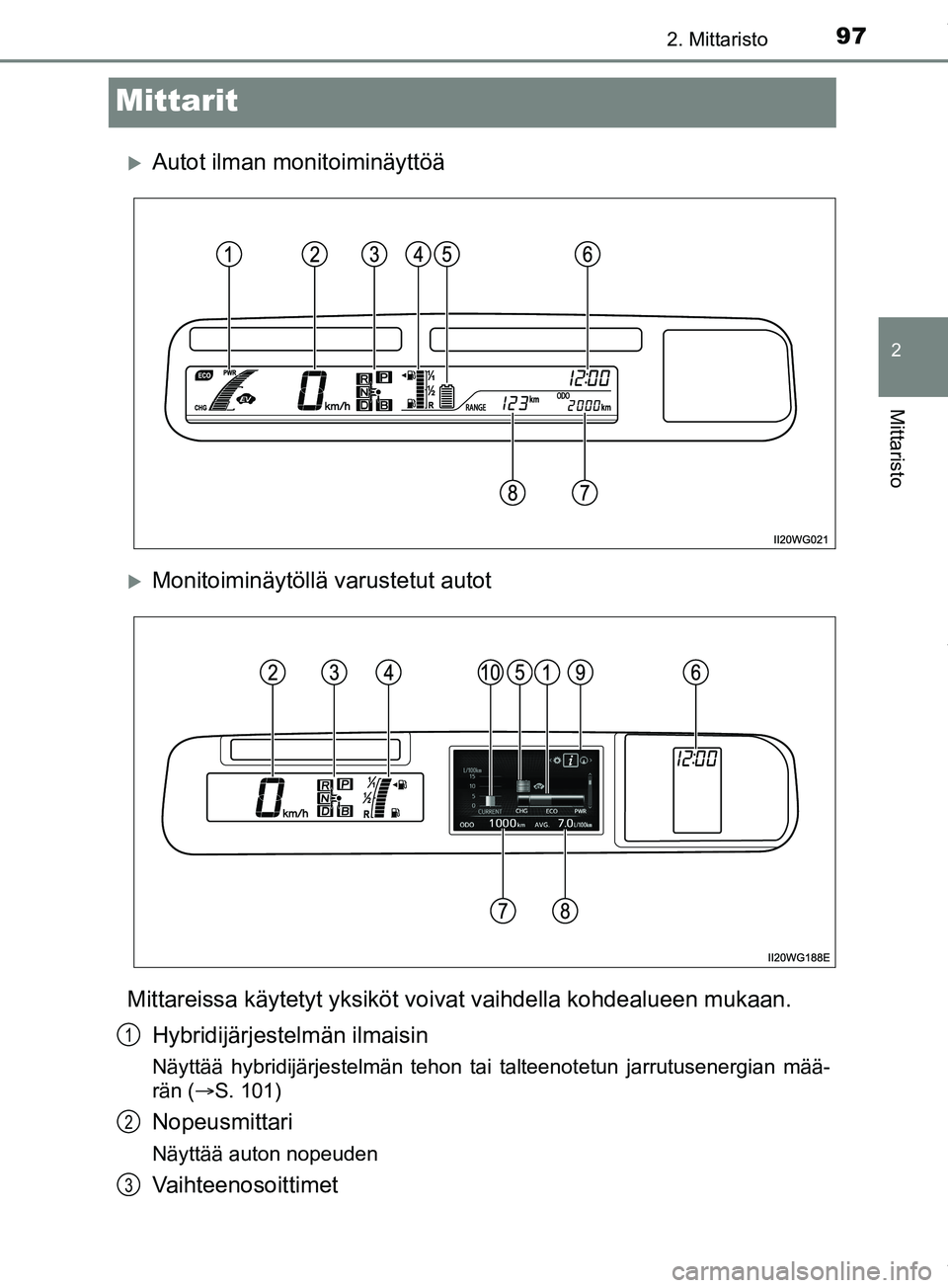

2. Mittaristo
Mittaristo
PRIUS +_OM47D30FI
Mittarit
Autot ilman monitoiminäyttöä
Monitoiminäytöllä varustetut autot
Mittareissa käytetyt yksiköt vo ivat vaihdella kohdealueen mukaan.
Hybridijärjestelmän ilmaisin
Näyttää hybridijärjestelmän tehon tai talteenotetun jarrutusenergian mää-
rän ( S. 101)
Nopeusmittari
Näyttää auton nopeuden
Vaihteenosoittimet
1
2
3
OM47D30FI.book Page 97 Friday, March 8, 2019 3:14 PM

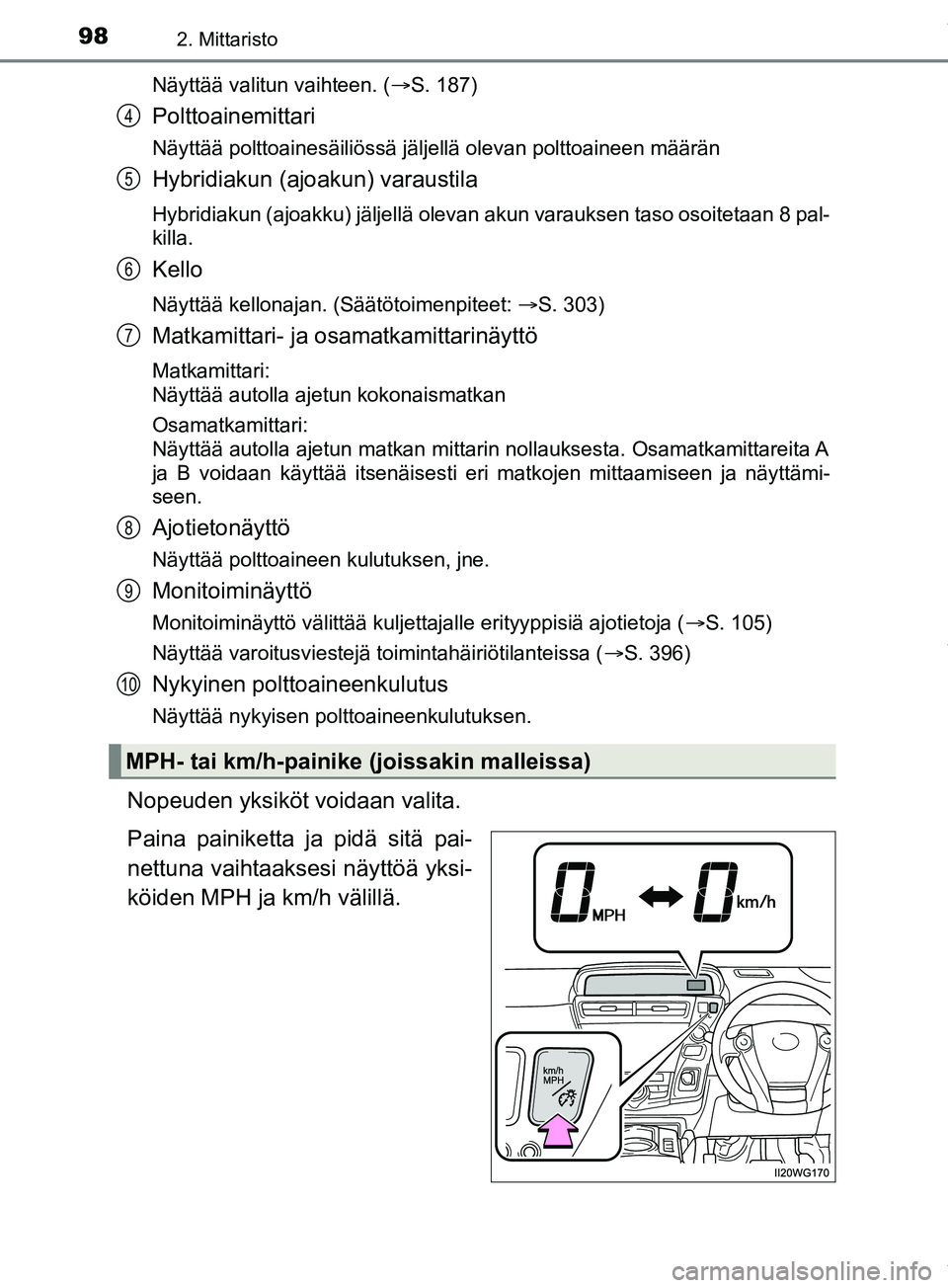

982. Mittaristo
PRIUS +_OM47D30FINäyttää valitun vaihteen. (
S. 187)
Polttoainemittari
Näyttää polttoainesäiliössä jäljellä olevan polt\
toaineen määrän
Hybridiakun (ajoakun) varaustila
Hybridiakun (ajoakku) jäljellä olevan akun varauksen taso osoite\
taan 8 pal-
killa.
Kello
Näyttää kellonajan. (Säätötoimenpiteet: S. 303)
Matkamittari- ja osamatkamittarinäyttö
Matkamittari:
Näyttää autolla ajetun kokonaismatkan
Osamatkamittari:
Näyttää autolla ajetun matkan mittarin nollauksesta. Osamatkamittareita A
ja B voidaan käyttää itsenäisesti eri matkojen mittaamiseen ja näyttämi-
seen.
Ajotietonäyttö
Näyttää polttoaineen kulutuksen, jne.
Monitoiminäyttö
Monitoiminäyttö välittää kuljettajalle erityyppisiä ajotietoja ( S. 105)
Näyttää varoitusviestejä toimintahäiriötilanteissa ( S. 396)
Nykyinen polttoaineenkulutus
Näyttää nykyisen polttoaineenkulutuksen.
Nopeuden yksiköt voidaan valita.
Paina painiketta ja pidä sitä pai-
nettuna vaihtaaksesi näyttöä yksi-
köiden MPH ja km/h välillä.
MPH- tai km/h-painike (joissakin malleissa)
4
5
6
7
8
9
10
OM47D30FI.book Page 98 Friday, March 8, 2019 3:14 PM

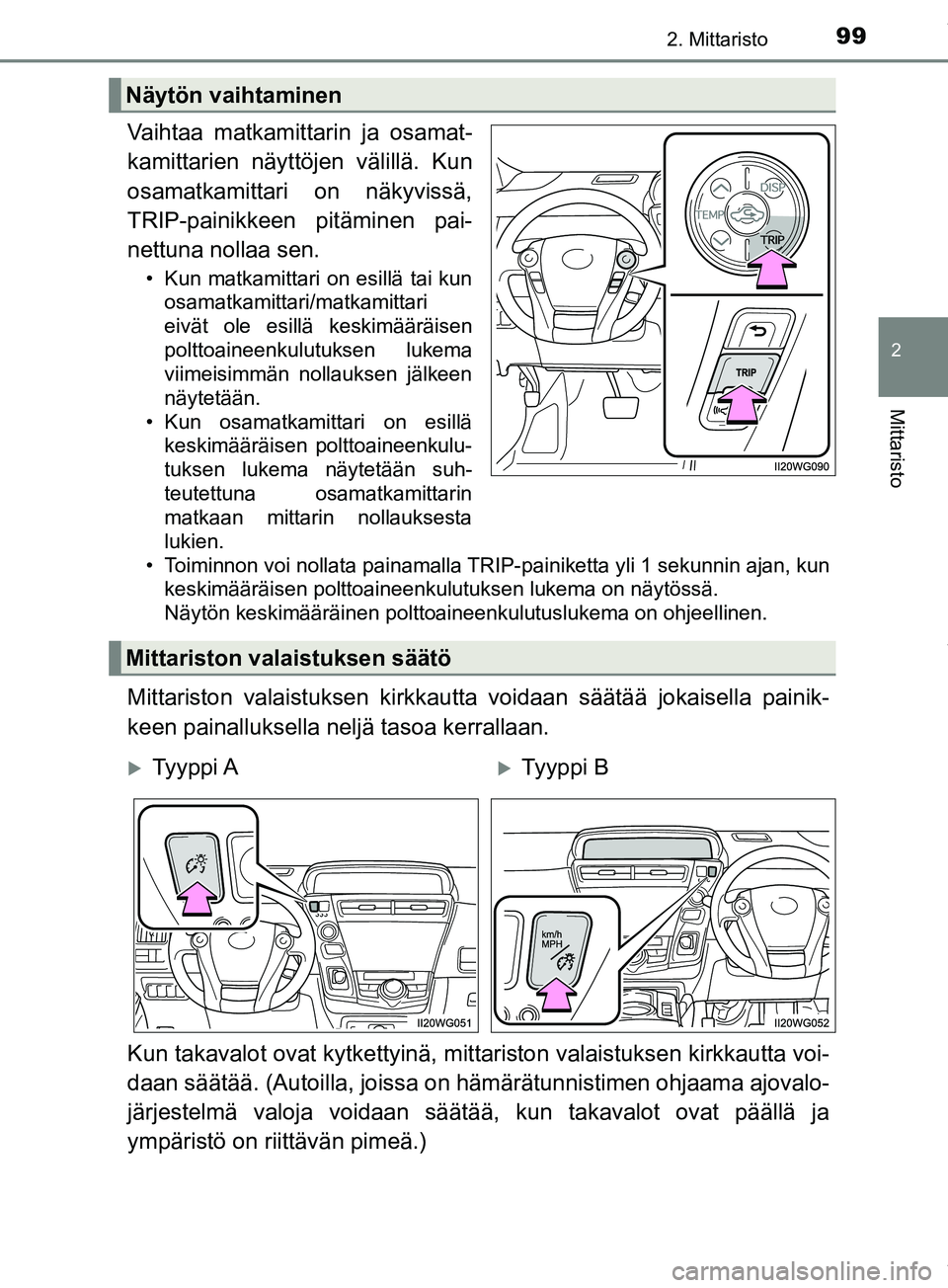

992. Mittaristo
2
Mittaristo
PRIUS +_OM47D30FI
Vaihtaa matkamittarin ja osamat-
kamittarien näyttöjen välillä. Kun
osamatkamittari on näkyvissä,
TRIP-painikkeen pitäminen pai-
nettuna nollaa sen.
• Kun matkamittari on esillä tai kun osamatkamittari/matkamittari
eivät ole esillä keskimääräisen
polttoaineenkulutuksen lukema
viimeisimmän nollauksen jälkeen
näytetään.
• Kun osamatkamittari on esillä keskimääräisen polttoaineenkulu-
tuksen lukema näytetään suh-
teutettuna osamatkamittarin
matkaan mittarin nollauksesta
lukien.
• Toiminnon voi nollata painamalla TRIP- painiketta yli 1 sekunnin ajan, kun
keskimääräisen polttoaineenkulutuksen lukema on näytössä.
Näytön keskimääräinen polttoaineenkulutuslukema on ohjeellinen.
Mittariston valaistuksen kirkkautta voidaan säätää jokaisella painik-
keen painalluksella neljä tasoa kerrallaan.
Kun takavalot ovat kytkettyinä, mitt ariston valaistuksen kirkkautta voi-
daan säätää. (Autoilla, joissa on hämärätunnistimen ohjaama ajovalo-
järjestelmä valoja voidaan säätää, kun takavalot ovat päällä ja
ympäristö on riittävän pimeä.)
Näytön vaihtaminen
Mittariston valaistuksen säätö
Ty y p p i ATy y p p i B
OM47D30FI.book Page 99 Friday, March 8, 2019 3:14 PM

1002. Mittaristo
PRIUS +_OM47D30FI
Näytettävät tiedot voidaan vaihtaa
painamalla DISP-painiketta.
nHetkellinen polttoaineenkulutus
Näyttää hetkellisen polttoaineen kulutuksen.
nKeskimääräinen polttoaineenkulutus
Keskimääräisen polttoaineenkulutuksen lukema näytetään sekä
matkamittarin että osamatkamittarin yhteydessä.
Lukeman voi nollata painamalla DISP-painiketta yli 1 sekunnin
ajan, kun keskimääräisen polttoai neenkulutuksen lukema on osa-
matkamittarin näytössä.
Näytön keskimääräinen polttoaineenk ulutuslukema on ohjeellinen.
nToimintasäde
Näyttää arvioidun matkan, joka autolla voidaan enintään ajaa jäl-
jellä olevalla polttoainemäärällä.
• Matka lasketaan keskimääräisen polttoaineenkulutuksen perus- teella.
Tästä johtuen saattaa todellinen matka poiketa esitetystä.
• Kuitenkin, jos lisätään vain pieni määrä polttoainetta, näyttö ei välttämättä nollaudu.
Kun tankkaat, valitse käynnistys painikkeesta OFF-toimintatila.
Jos polttoainetta lisätään valit sematta käynnistyspainikkeesta
OFF-toimintatilaa, näyttö ei päivity.
nSET-näyttö
Hybridijärjestelmän ilmaisimen näytt ämiä kohteita voidaan muuttaa.
(  S. 102)
Ajotietonäyttö (autot ilman monitoiminäyttöä)
OM47D30FI.book Page 100 Friday, March 8, 2019 3:14 PM

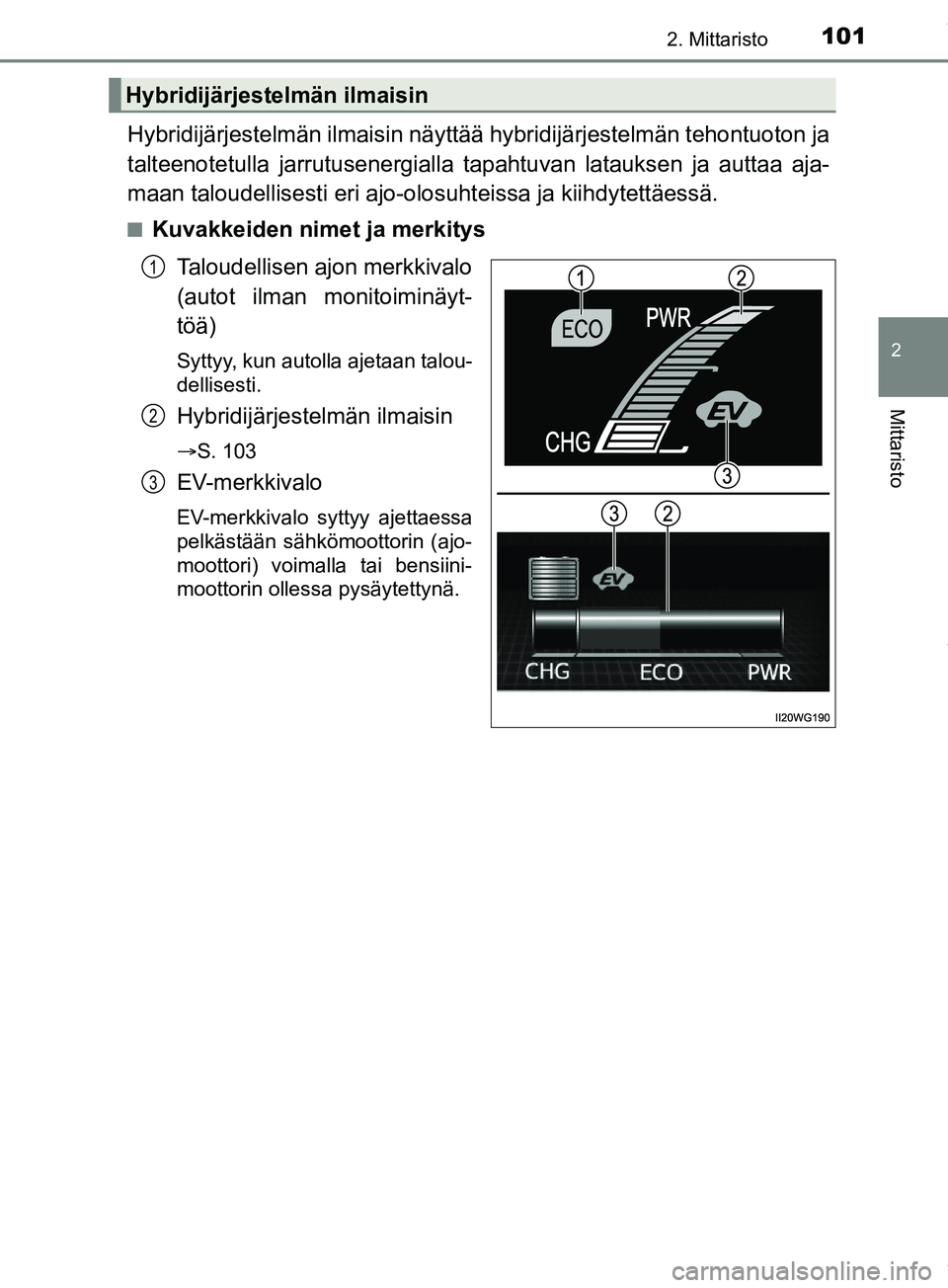

1012. Mittaristo
2
Mittaristo
PRIUS +_OM47D30FI
Hybridijärjestelmän ilmaisin näyttää hybridijärjestelmän tehontuoton ja
talteenotetulla jarrutusenergialla tapahtuvan latauksen ja auttaa aja-
maan taloudellisesti eri ajo-olosuhteissa ja kiihdytettäessä.
nKuvakkeiden nimet ja merkitys
Taloudellisen ajon merkkivalo
(autot ilman monitoiminäyt-
töä)
Syttyy, kun autolla ajetaan talou-
dellisesti.
Hybridijärjestelmän ilmaisin
S. 103
EV-merkkivalo
EV-merkkivalo syttyy ajettaessa
pelkästään sähkömoottorin (ajo-
moottori) voimalla tai bensiini-
moottorin ollessa pysäytettynä.
Hybridijärjestelmän ilmaisin
1
2
3
OM47D30FI.book Page 101 Friday, March 8, 2019 3:14 PM

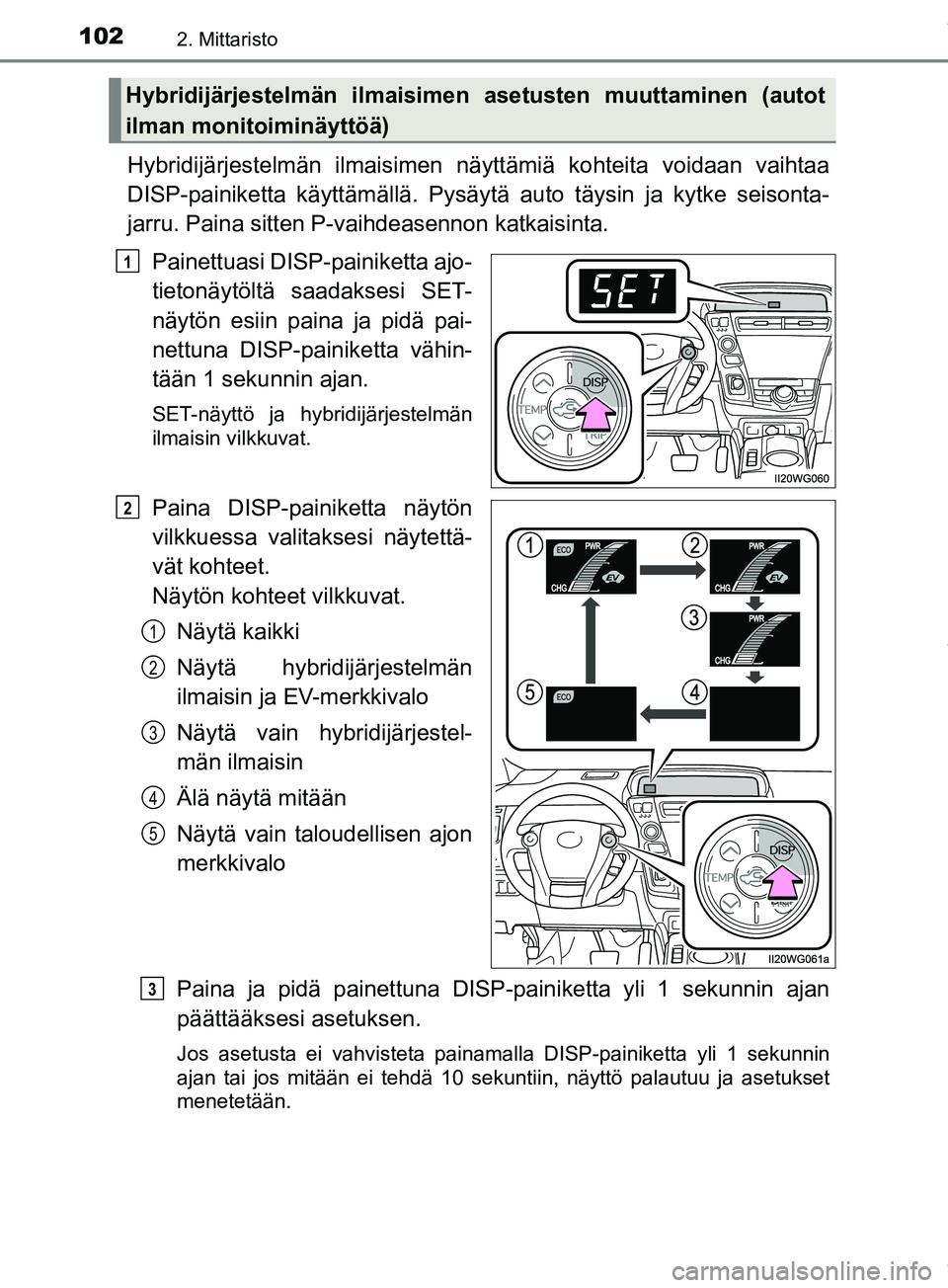

1022. Mittaristo
PRIUS +_OM47D30FI
Hybridijärjestelmän ilmaisimen näyttämiä kohteita voidaan vaihtaa
DISP-painiketta käyttämällä. Pysäytä auto täysin ja kytke seisonta-
jarru. Paina sitten P-vaihdeasennon katkaisinta.
Painettuasi DISP-painiketta ajo-
tietonäytöltä saadaksesi SET-
näytön esiin paina ja pidä pai-
nettuna DISP-painiketta vähin-
tään 1 sekunnin ajan.
SET-näyttö ja hybridijärjestelmän
ilmaisin vilkkuvat.
Paina DISP-painiketta näytön
vilkkuessa valitaksesi näytettä-
vät kohteet.
Näytön kohteet vilkkuvat.Näytä kaikki
Näytä hybridijärjestelmän
ilmaisin ja EV-merkkivalo
Näytä vain hybridijärjestel-
män ilmaisin
Älä näytä mitään
Näytä vain taloudellisen ajon
merkkivalo
Paina ja pidä painettuna DISP-painiketta yli 1 sekunnin ajan
päättääksesi asetuksen.
Jos asetusta ei vahvisteta painamalla DISP-painiketta yli 1 sekunnin
ajan tai jos mitään ei tehdä 10 sekuntiin, näyttö palautuu ja asetukset
menetetään.
Hybridijärjestelmän ilmaisimen asetusten muuttaminen (autot
ilman monitoiminäyttöä)
1
2
1
2
3
4
5
3
OM47D30FI.book Page 102 Friday, March 8, 2019 3:14 PM

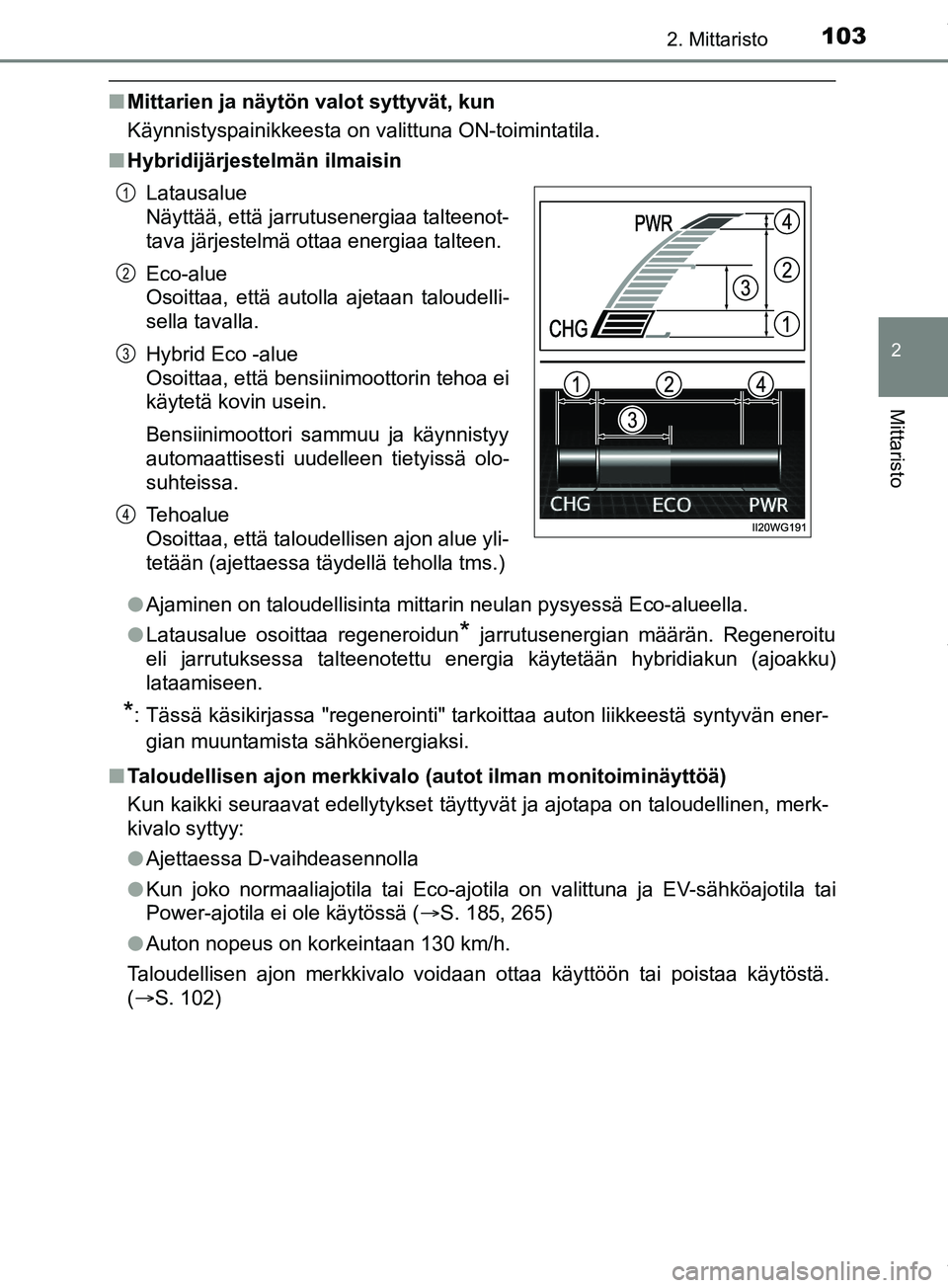

1032. Mittaristo
2
Mittaristo
PRIUS +_OM47D30FI
nMittarien ja näytön valot syttyvät, kun
Käynnistyspainikkeesta on valittuna ON-toimintatila.
n Hybridijärjestelmän ilmaisin
lAjaminen on taloudellisinta mittarin neulan pysyessä Eco-alueella.
l Latausalue osoittaa regeneroidun
* jarrutusenergian määrän. Regeneroitu
eli jarrutuksessa talteenotettu energia käytetään hybridiakun (ajoakku)
lataamiseen.
*: Tässä käsikirjassa "regenerointi" tarkoittaa auton liikkeestä\
syntyvän ener-
gian muuntamista sähköenergiaksi.
n Taloudellisen ajon merkkivalo (autot ilman monitoiminäyttöä)
Kun kaikki seuraavat edellytykset täyttyvät ja ajotapa on taloudellinen, merk-
kivalo syttyy:
lAjettaessa D-vaihdeasennolla
l Kun joko normaaliajotila tai Eco-ajotila on valittuna ja EV-sähköajotila tai
Power-ajotila ei ole käytössä ( S. 185, 265)
l Auton nopeus on korkeintaan 130 km/h.
Taloudellisen ajon merkkivalo voidaan ottaa käyttöön tai poistaa käytöstä.
( S. 102) Latausalue
Näyttää, että jarrutusenergiaa talteenot-
tava järjestelmä ottaa energiaa talteen.
Eco-alue
Osoittaa, että autolla ajetaan taloudelli-
sella tavalla.
Hybrid Eco -alue
Osoittaa, että bensiinimoottorin tehoa ei
käytetä kovin usein.
Bensiinimoottori sammuu ja käynnistyy
automaattisesti uudelleen tietyissä olo-
suhteissa.
Tehoalue
Osoittaa, että taloudellisen ajon alue yli-
tetään (ajettaessa täydellä teholla tms.)
1
2
3
4
OM47D30FI.book Page 103 Friday, March 8, 2019 3:14 PM

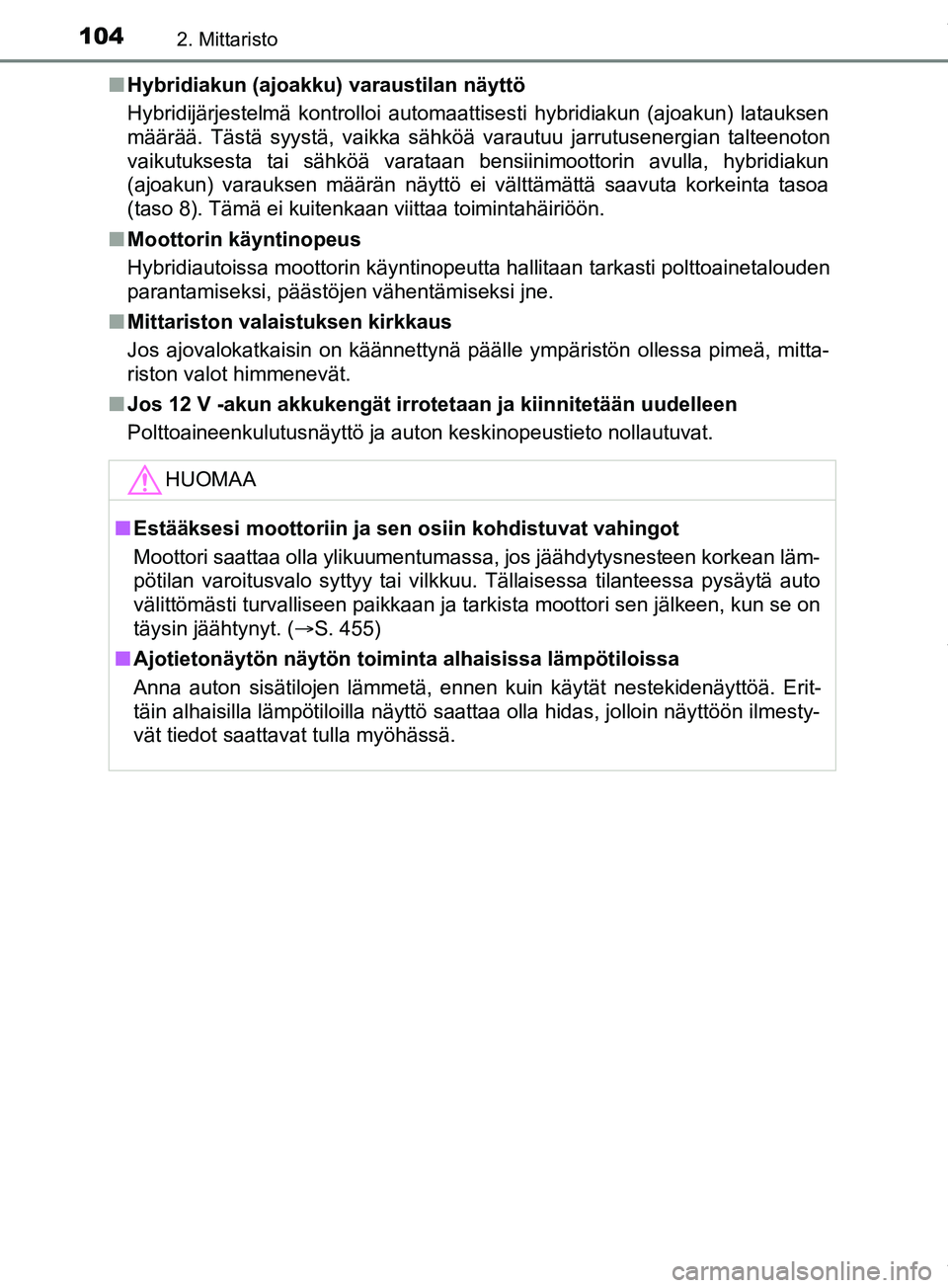

1042. Mittaristo
PRIUS +_OM47D30FIn
Hybridiakun (ajoakku) varaustilan näyttö
Hybridijärjestelmä kontrolloi automaattisesti hybridiakun (ajoakun) latauksen
määrää. Tästä syystä, vaikka sähköä varautuu jarrutusenergian talteenoton
vaikutuksesta tai sähköä varataan bensiinimoottorin avulla, hybridiakun
(ajoakun) varauksen määrän näyttö ei välttämättä saavuta korkeinta tasoa
(taso 8). Tämä ei kuitenkaan viittaa toimintahäiriöön.
n Moottorin käyntinopeus
Hybridiautoissa moottorin käyntinopeutta hallitaan tarkasti polttoainetalouden
parantamiseksi, päästöjen vähentämiseksi jne.
n Mittariston valaistuksen kirkkaus
Jos ajovalokatkaisin on käännettynä päälle ympäristön ollessa pimeä, mitta-
riston valot himmenevät.
n Jos 12 V -akun akkukengät irrotet aan ja kiinnitetään uudelleen
Polttoaineenkulutusnäyttö ja auton keskinopeustieto nollautuvat.
HUOMAA
nEstääksesi moottoriin ja sen osiin kohdistuvat vahingot
Moottori saattaa olla ylikuumentumassa, jos jäähdytysnesteen korkean läm-
pötilan varoitusvalo syttyy tai vilkkuu. Tällaisessa tilanteessa pysäytä auto
välittömästi turvalliseen paikkaan ja tarkista moottori sen jälkeen, kun se on
täysin jäähtynyt. ( S. 455)
n Ajotietonäytön näytön toiminta alhaisissa lämpötiloissa
Anna auton sisätilojen lämmetä, ennen kuin käytät nestekidenäyttöä. Erit-
täin alhaisilla lämpötiloilla näyttö saattaa olla hidas, jolloin näyttöön ilmesty-
vät tiedot saattavat tulla myöhässä.
OM47D30FI.book Page 104 Friday, March 8, 2019 3:14 PM
