2019 TOYOTA PRIUS PLUS Omistajan Käsikirja (in Finnish)

3616-3. Tee-se-itse-huolto
PRIUS +_OM47D30FI
6
Huolto ja hoito

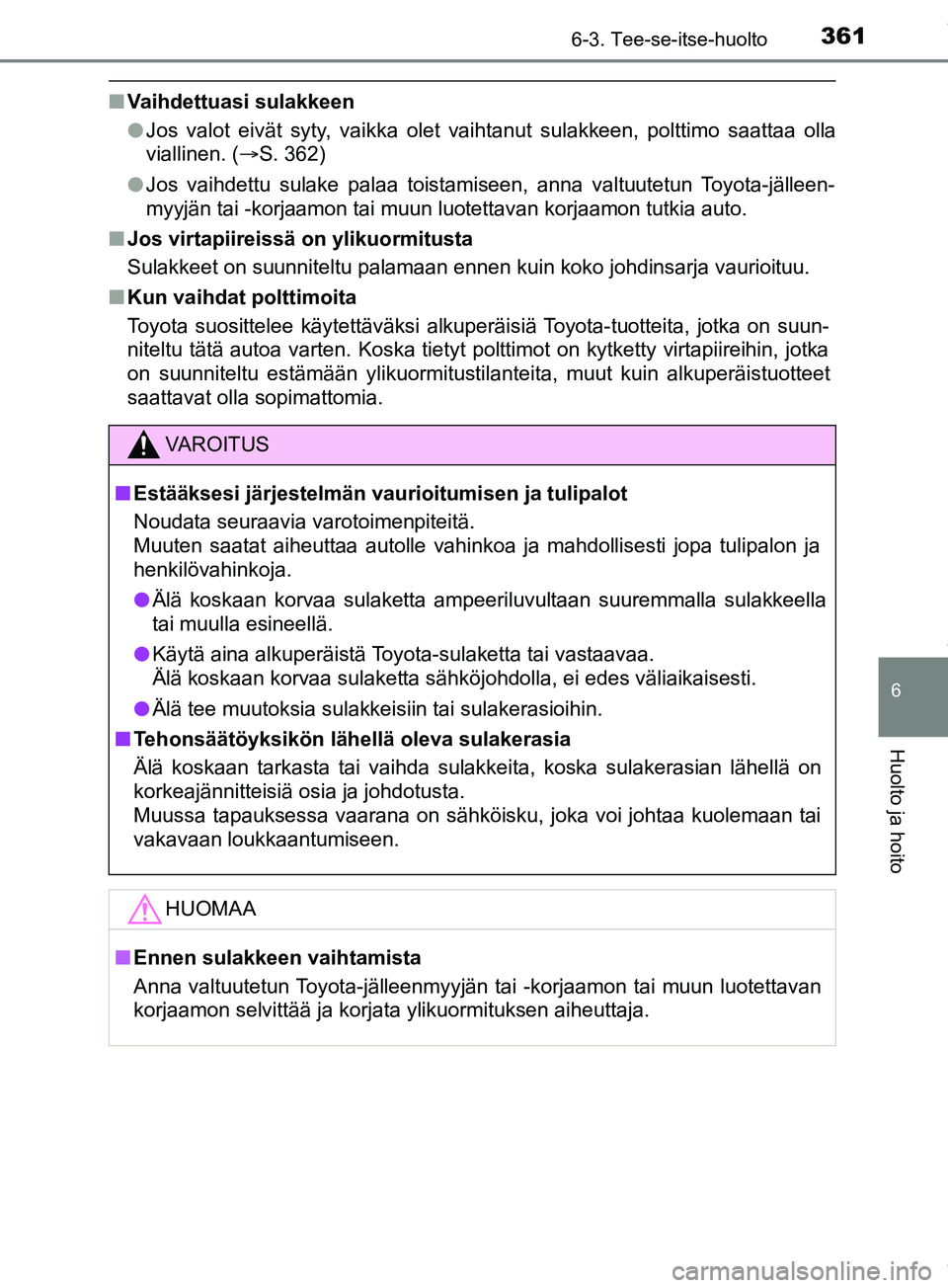

nVaihdettuasi sulakkeen
lJos valot eivät syty, vaikka olet vaihtanut sulakkeen, polttimo saattaa olla
viallinen. ( S. 362)
l Jos vaihdettu sulake palaa toistamiseen, anna valtuutetun Toyota-jälleen-
myyjän tai -korjaamon tai muun luotettavan korjaamon tutkia auto.
n Jos virtapiireissä on ylikuormitusta
Sulakkeet on suunniteltu palamaan ennen kuin koko johdinsarja vaurioituu\
.
n Kun vaihdat polttimoita
Toyota suosittelee käytettäväksi alkuperäisiä Toyota-tuotteita, jotka on suun-
niteltu tätä autoa varten. Koska tietyt polttimot on kytketty virtapiireihin, jotka
on suunniteltu estämään ylikuormitustilanteita, muut kuin alkuperäistuotteet
saattavat olla sopimattomia.
VAROITUS
n Estääksesi järjestelmän vaurioitumisen ja tulipalot
Noudata seuraavia varotoimenpiteitä.
Muuten saatat aiheuttaa autolle vahinkoa ja mahdollisesti jopa tulipalon ja
henkilövahinkoja.
l Älä koskaan korvaa sulaketta ampeeriluvultaan suuremmalla sulakkeella
tai muulla esineellä.
l Käytä aina alkuperäistä Toyota-sulaketta tai vastaavaa.
Älä koskaan korvaa sulaketta sähköjohdolla, ei edes välia\
ikaisesti.
l Älä tee muutoksia sulakkeisiin tai sulakerasioihin.
n Tehonsäätöyksikön lähellä oleva sulakerasia
Älä koskaan tarkasta tai vaihda sulakkeita, koska sulakerasian lähellä on
korkeajännitteisiä osia ja johdotusta.
Muussa tapauksessa vaarana on sähköisku, joka voi johtaa kuolemaan tai
vakavaan loukkaantumiseen.
HUOMAA
nEnnen sulakkeen vaihtamista
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun luotettavan
korjaamon selvittää ja korjata ylikuormituksen aiheuttaja.
OM47D30FI.book Page 361 Friday, March 8, 2019 3:14 PM

3626-3. Tee-se-itse-huolto
PRIUS +_OM47D30FI

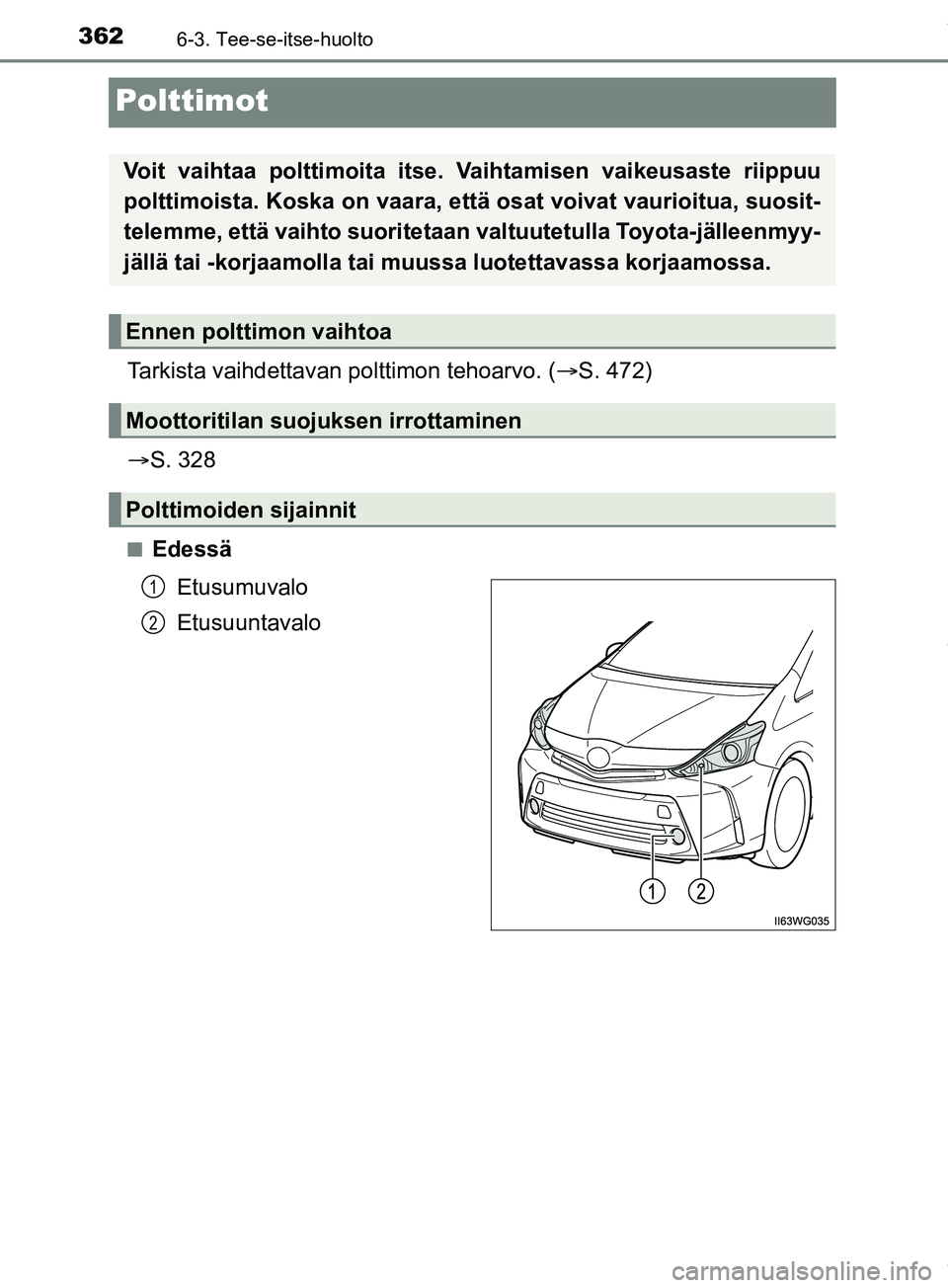

Polttimot
Tarkista vaihdettavan polttimon tehoarvo. (S. 472)
 S. 328
nEdessä
Etusumuvalo
Etusuuntavalo
Voit vaihtaa polttimoita itse. Vaihtamisen vaikeusaste riippuu
polttimoista. Koska on vaara, että osat voivat vaurioitua, suosit-
telemme, että vaihto suoritetaan valtuutetulla Toyota-jälleenmyy-
jällä tai -korjaamolla tai muussa luotettavassa korjaamossa.
Ennen polttimon vaihtoa
Moottoritilan suojuksen irrottaminen
Polttimoiden sijainnit
1
2
OM47D30FI.book Page 362 Friday, March 8, 2019 3:14 PM

3636-3. Tee-se-itse-huolto
PRIUS +_OM47D30FI
6
Huolto ja hoito

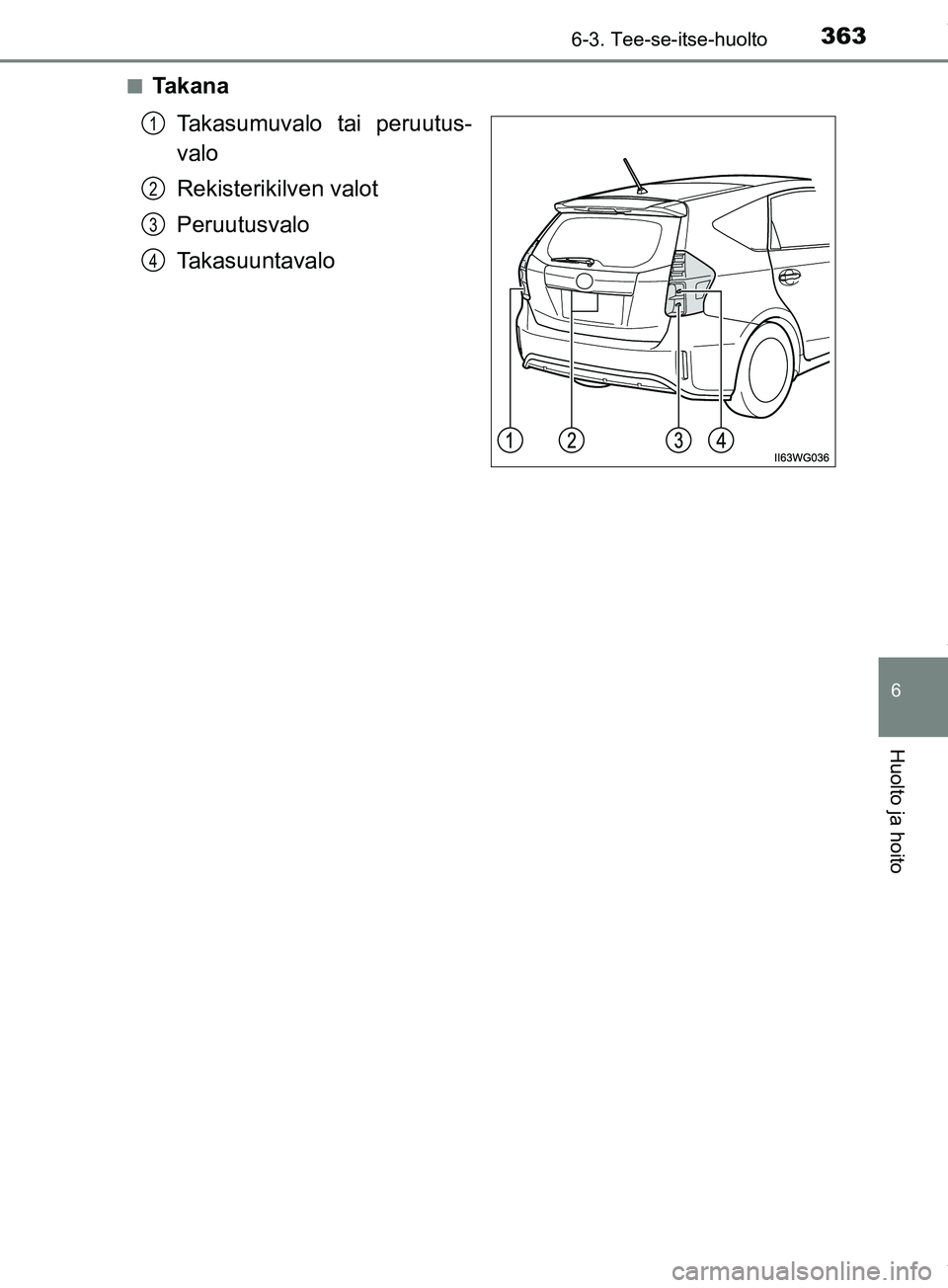

nTakanaTakasumuvalo tai peruutus-
valo
Rekisterikilven valot
Peruutusvalo
Takasuuntavalo
1
2
3
4
OM47D30FI.book Page 363 Friday, March 8, 2019 3:14 PM

3646-3. Tee-se-itse-huolto
PRIUS +_OM47D30FIn
Etusumuvalot
Irrota sisälokasuojan ruuvit ja
vedä sen jälkeen sisäloka-
suoja alas.
Irrota liitin samalla painaen
lukituksen vapautuspaini-
ketta.
Käännä polttimon kantaa
vastapäivään.
Polttimoiden vaihto
1
2
3
OM47D30FI.book Page 364 Friday, March 8, 2019 3:14 PM

3656-3. Tee-se-itse-huolto
PRIUS +_OM47D30FI
6
Huolto ja hoito

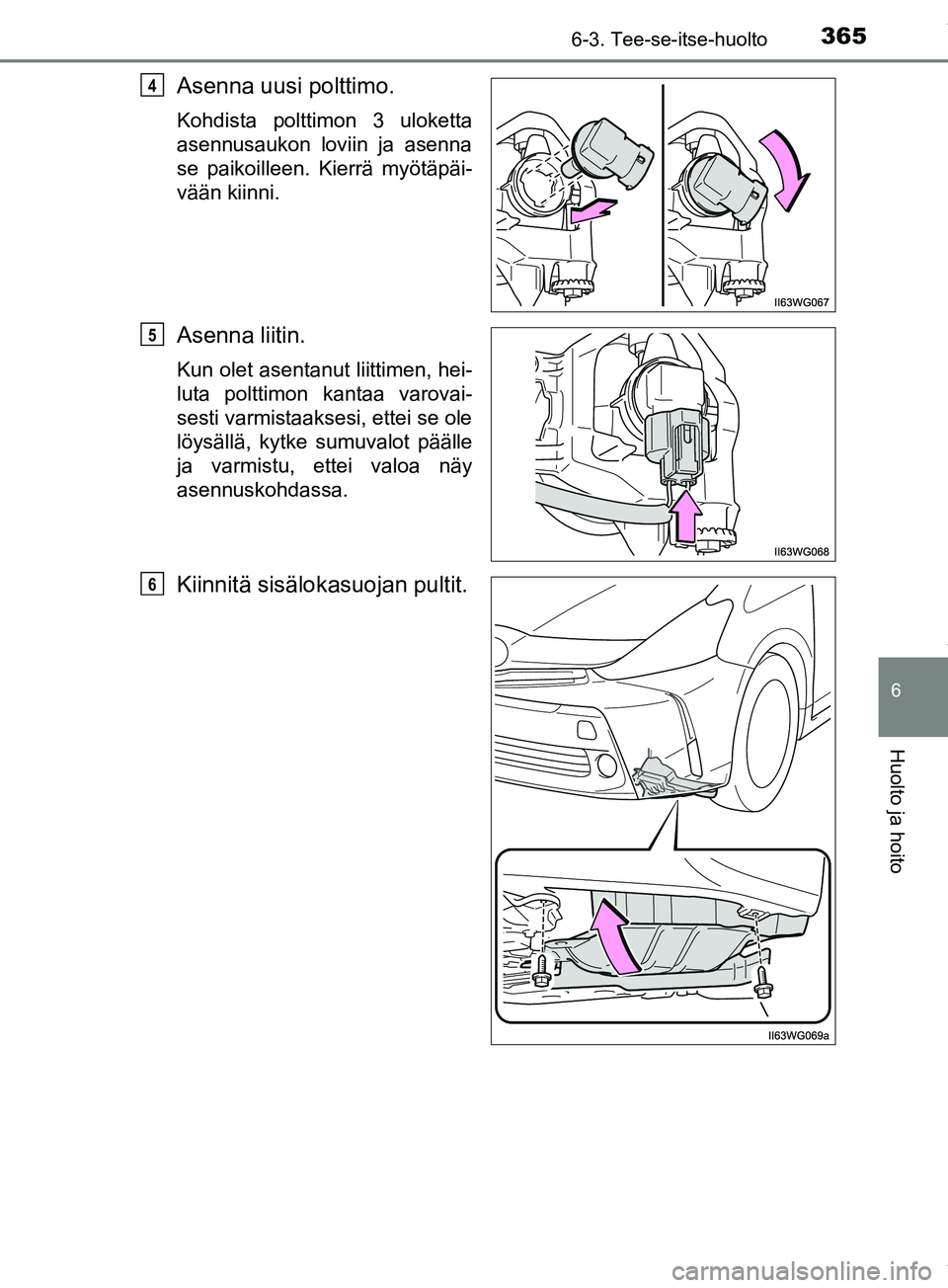

Asenna uusi polttimo.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen. Kierrä myötäpäi-
vään kiinni.
Asenna liitin.
Kun olet asentanut liittimen, hei-
luta polttimon kantaa varovai-
sesti varmistaaksesi, ettei se ole
löysällä, kytke sumuvalot päälle
ja varmistu, ettei valoa näy
asennuskohdassa.
Kiinnitä sisälokasuojan pultit.
4
5
6
OM47D30FI.book Page 365 Friday, March 8, 2019 3:14 PM

3666-3. Tee-se-itse-huolto
PRIUS +_OM47D30FIn

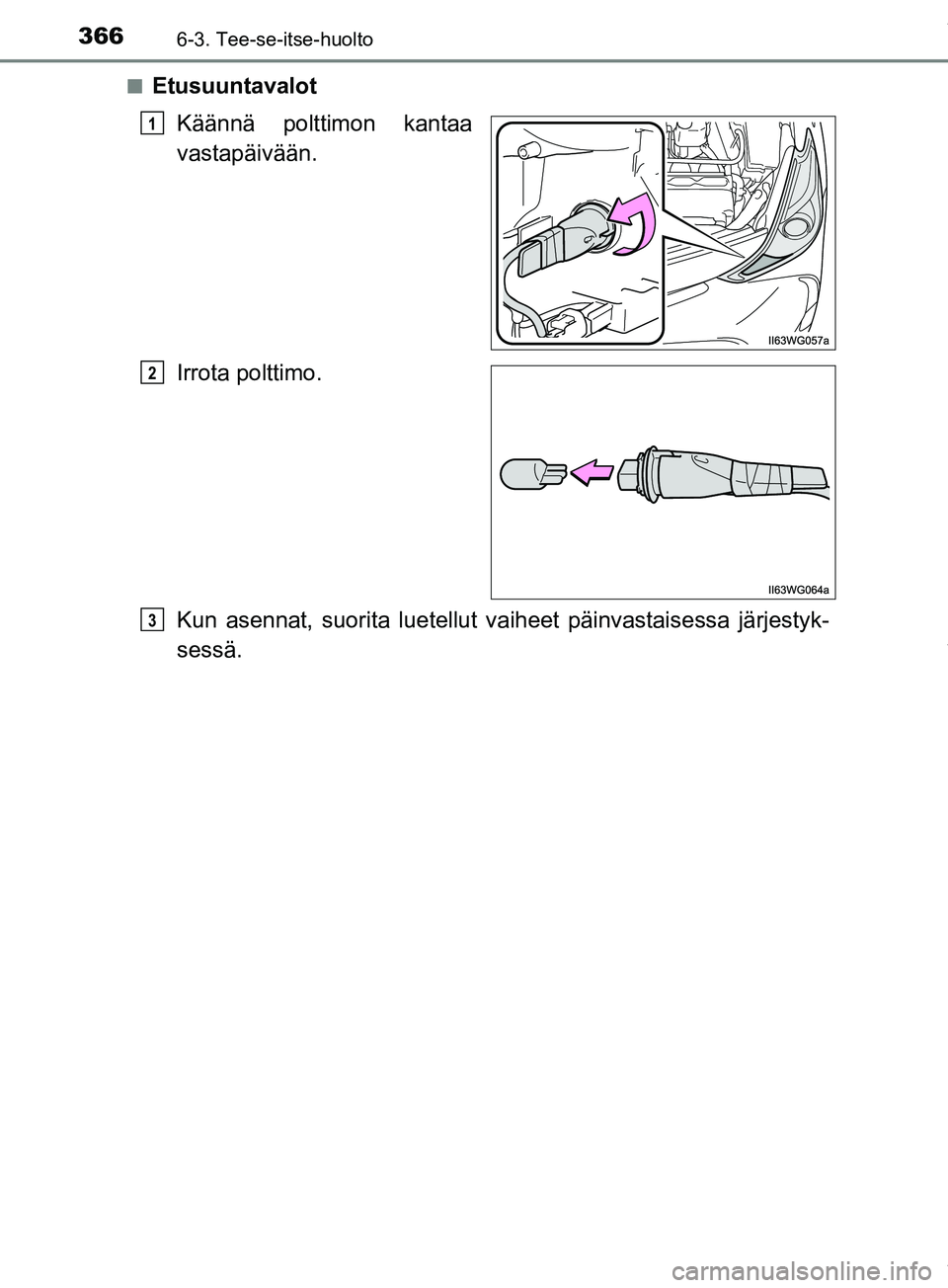

Etusuuntavalot
Käännä polttimon kantaa
vastapäivään.
Irrota polttimo.
Kun asennat, suorita luetellut va iheet päinvastaisessa järjestyk-
sessä.
1
2
3
OM47D30FI.book Page 366 Friday, March 8, 2019 3:14 PM

3676-3. Tee-se-itse-huolto
PRIUS +_OM47D30FI
6
Huolto ja hoito

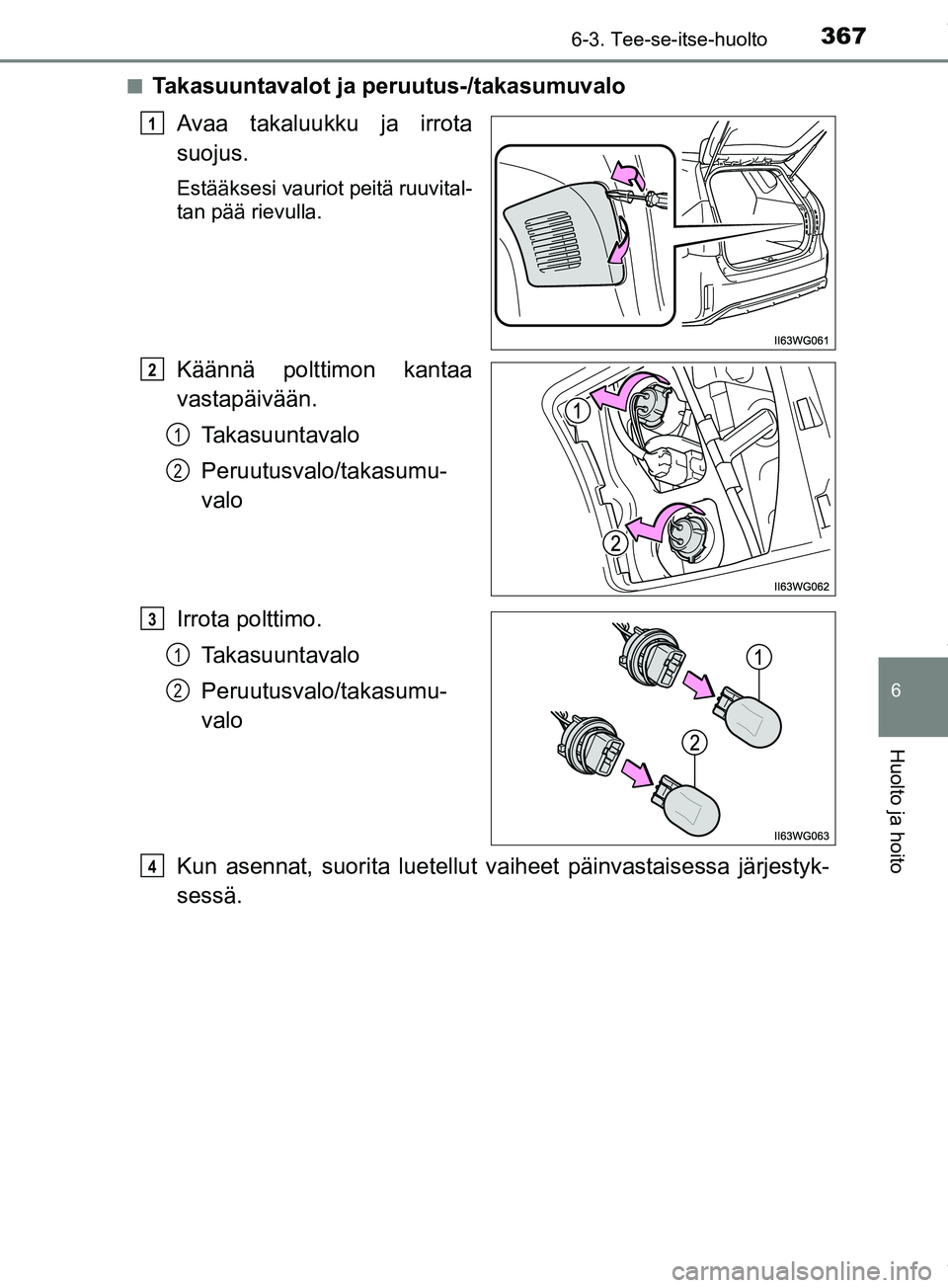

nTakasuuntavalot ja peruutus-/takasumuvalo
Avaa takaluukku ja irrota
suojus.
Estääksesi vauriot peitä ruuvital-
tan pää rievulla.
Käännä polttimon kantaa
vastapäivään. Takasuuntavalo
Peruutusvalo/takasumu-
valo
Irrota polttimo. Takasuuntavalo
Peruutusvalo/takasumu-
valo
Kun asennat, suorita luetellut va iheet päinvastaisessa järjestyk-
sessä.
1
2
1
2
3
1
2
4
OM47D30FI.book Page 367 Friday, March 8, 2019 3:14 PM

3686-3. Tee-se-itse-huolto
PRIUS +_OM47D30FIn

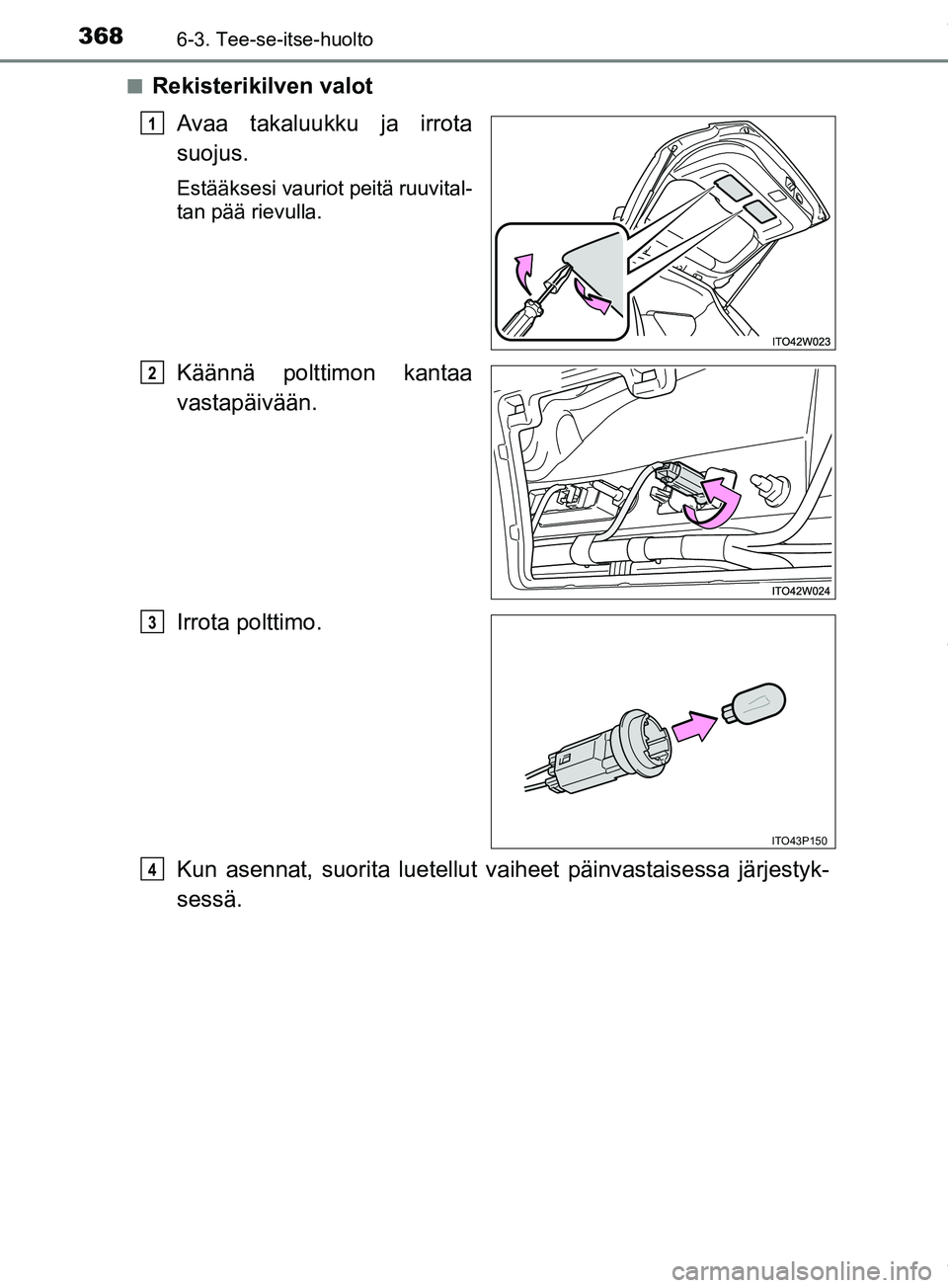

Rekisterikilven valot
Avaa takaluukku ja irrota
suojus.
Estääksesi vauriot peitä ruuvital-
tan pää rievulla.
Käännä polttimon kantaa
vastapäivään.
Irrota polttimo.
Kun asennat, suorita luetellut va iheet päinvastaisessa järjestyk-
sessä.
1
2
ITO43P150
3
4
OM47D30FI.book Page 368 Friday, March 8, 2019 3:14 PM
