2019 Peugeot Expert Инструкция по эксплуатации (in Russian)

23

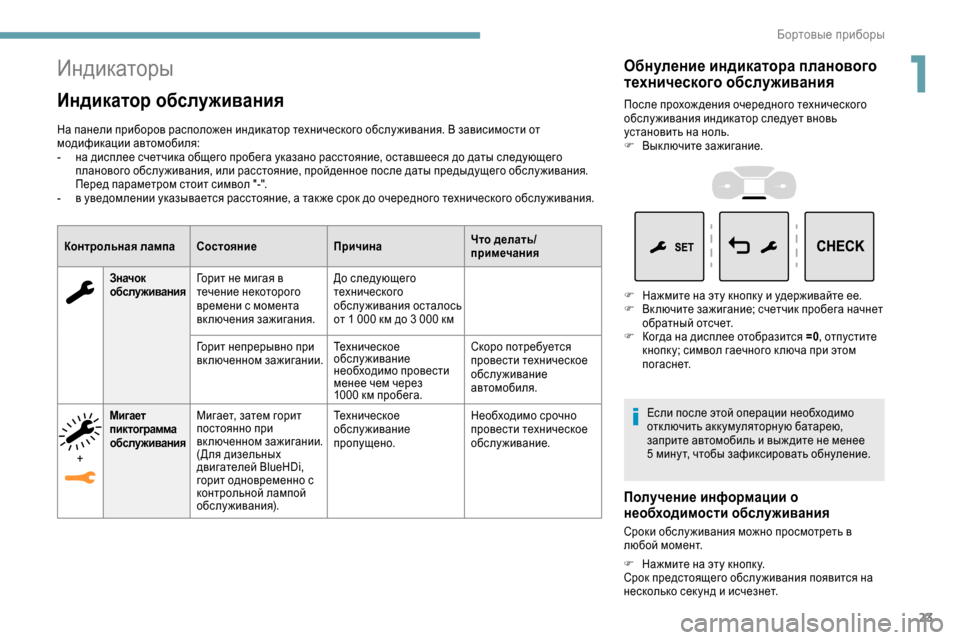

Индикаторы
Индикатор обслуживания
На панели приборов расположен индикатор технического обслу живания. В зависимости от
модификации автомобиля:
-
н
а дисплее счетчика общего пробега указано расстояние, оставшееся до даты следующего
планового обслу живания, или расстояние, пройденное после даты предыдущего обслу живания.
Перед параметром стоит символ "-".
-

в у
ведомлении указывается расстояние, а так же срок до очередного технического обслу живания.
Контрольная лампа Состояние ПричинаЧто делать/
примечания
Значок
обслуживания Горит не мигая в
течение некоторого
времени с момента
включения зажигания. До следующего
технического
обслу живания осталось
от 1
000 км до 3 000 км
Горит непрерывно при
включенном зажигании. Техническое
обслуживание
необходимо провести
менее чем через
1000
км пробега.Скоро потребуется
провести техническое
обслуживание
автомобиля.
+ Мигает
пиктограмма
обслуживания
Мигает, затем горит
постоянно при
включенном зажигании.
(Для дизельных
двигателей BlueHDi,
горит одновременно с
контрольной лампой
обслуживания). Техническое
обслуживание
пропущено.
Необходимо срочно
провести техническое
обслуживание.
Обнуление индикатора планового
технического обслуживания
После прохож дения очередного технического
обслу живания индикатор следует вновь
установить на ноль.
F

В
ыключите зажигание.
F

Н
ажмите на эту кнопк у и удерживайте ее.
F

В
к лючите зажигание; счетчик пробега начнет
обратный отсчет.
F

К
огда на дисплее отобразится =0 , отпустите
кнопк у; символ гаечного к люча при этом
погаснет.
Если после этой операции необходимо
отключить аккумуляторную батарею,
заприте автомобиль и выж дите не менее
5
мину т, чтобы зафиксировать обнуление.
Получение информации о
необходимости обслуживания
Сроки обслу живания можно просмотреть в
любой момент.
F
Н
ажмите на эту кнопк у.
Срок предстоящего обслу живания появится на
несколько сек унд и исчезнет.
1
Бортовые приборы

24
Отображаемое расстояние (в километрах
или милях) рассчитывается на основании
пройденного расстояния и времени
с момента последнего технического
обслуживания.
При необходимости скорого обслу живания
может быть отображено уведомление.
Температура охлаждающей
жидкости
При работающем двигателе, когда стрелка или
гистограмма (в зависимости от комплектации)
находится в следующем положении:
-
в з
оне A, значит температура ох лаж дающей
жидкости в норме,
-

в з
оне B, значит температура ох лаж дающей
жидкости слишком высока; при этом
загораются контрольная лампа
максимальной температуры и центральный
сигнализатор неисправности STOP в
сопровож дении звукового сигнала и
уведомления.
Немедленно остановите автомобиль,
соблюдая при этом правила и все
необходимые меры предосторожности на
дороге.
Проверка уровня
На движущемся автомобиле температура и
давление в системе ох лаж дения двигателя
поднимаются за несколько мину т с начала
движения.
Чтобы пополнить уровень:
F

п
одож дите не менее одного часа, чтобы дать
двигателю остыть,
F

о
тверните крышк у на два оборота и
дождитесь снижения давления,
F

п
осле того, как давление упадет, снимите
к р ы ш к у,
F

д
олейте ох лаж дающую жидкость до метки
" M A X ".
Дополнительную информацию о проверке
уровней см. в соответствующем разделе.
Будьте внимательны при доливке
ох лаж дающей жидкости, чтобы не
обжечься. Не превышайте максимальный
уровень (он отмечен на бачке).
Подож дите несколько мину т, преж де чем
заглушить двигатель.
Обратитесь в сервисную сеть PEUGEOT или в
специализированный техцентр.
Показания индикатора уровня масла
буду т верны, только если автомобиль
установлен на горизонтальной площадке и
после остановки двигателя прошло более
30
м
инут.
Надлежащий уровень масла
О неисправности датчика уровня масла
свидетельствует сообщение на панели
приборов.
Ненадлежащий уровень масла
О неисправности датчика уровня масла
свидетельствует сообщение на панели
приборов.
Если недостаточный уровень подтверж дается
проверкой с использованием щупа, обязательно
доведите его до нормы во избежание
повреждения двигателя.
Индикатор уровня масла в
двигателе
На автомобилях с электрическим датчиком
уровень масла в двигателе показывается на
несколько сек унд на панели приборов сразу
после вк лючения зажигания одновременно с
информацией о ТО.
Бортовые приборы

25

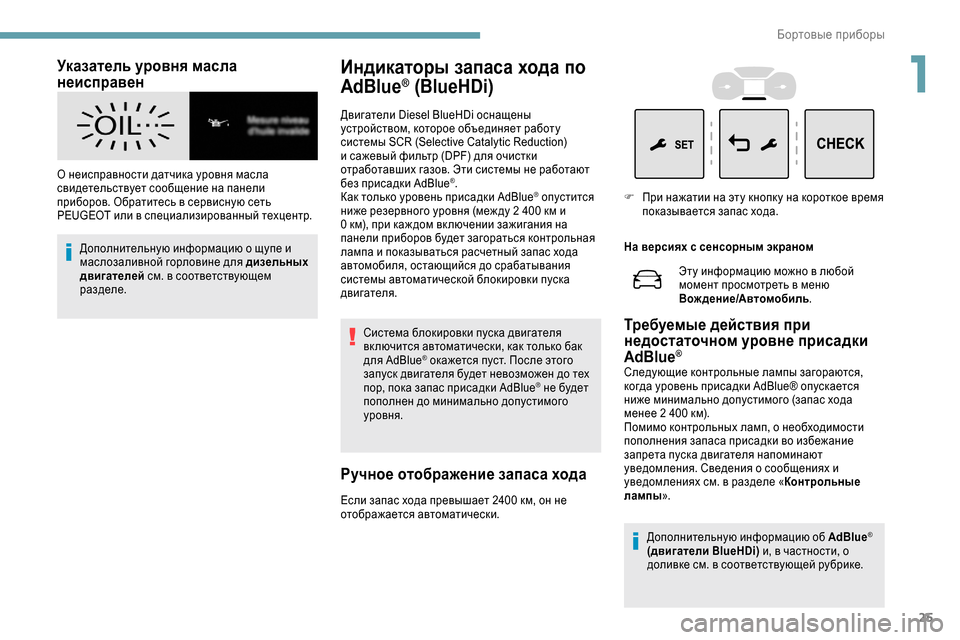

Указатель уровня масла
неисправен
О неисправности датчика уровня масла
свидетельствует сообщение на панели
приборов. Обратитесь в сервисную сеть
PEUGEOT или в специализированный техцентр.Дополнительную информацию о щупе и
маслозаливной горловине для дизельных
двигателей см. в соответствующем
разделе.
Индикаторы запаса хода по
AdBlue® (BlueHDi)
Двигатели Diesel BlueHDi оснащены
устройством, которое объединяет работу
системы SCR (Selective Catalytic Reduction)
и сажевый фильтр (DPF) для очистки
отработавших газов. Эти системы не работают
без присадки AdBlue
®.
Как только уровень присадки AdBlue® опустится
ниже резервного уровня (меж ду 2

400 км и
0 км), при каж дом вк лючении зажигания на
панели приборов будет загораться контрольная
лампа и показываться расчетный запас хода
автомобиля, остающийся до срабатывания
системы автоматической блокировки пуска
двигателя.
Система блокировки пуска двигателя
вк лючится автоматически, как только бак
для AdBlue
® окажется пуст. После этого
запуск двигателя будет невозможен до тех
пор, пока запас присадки AdBlue
® не будет
пополнен до минимально допустимого
уровня.
Ручное отображение запаса хода
Если запас хода превышает 2400 км, он не
о тображается автоматически. На версиях с сенсорным экраном
Требуемые действия при
недостаточном уровне присадки
AdBlue
®
Следующие контрольные лампы загораются,
когда уровень присадки AdBlue® опускается
ниже минимально допустимого (запас хода
менее 2
400 км).
Помимо контрольных ламп, о необходимости
пополнения запаса присадки во избежание
запрета пуска двигателя напоминают
уведомления. Сведения о сообщениях и
уведомлениях см. в разделе «Контрольные
лампы ».Эту информацию можно в любой
момент просмотреть в меню
Вождение/Автомобиль
.
F
П
ри нажатии на эту кнопк у на короткое время
показывается запас хода.
Дополнительную информацию об AdBlue
®
(двигатели BlueHDi) и, в частности, о
доливке см. в соответствующей рубрике.
1
Бортовые приборы

26

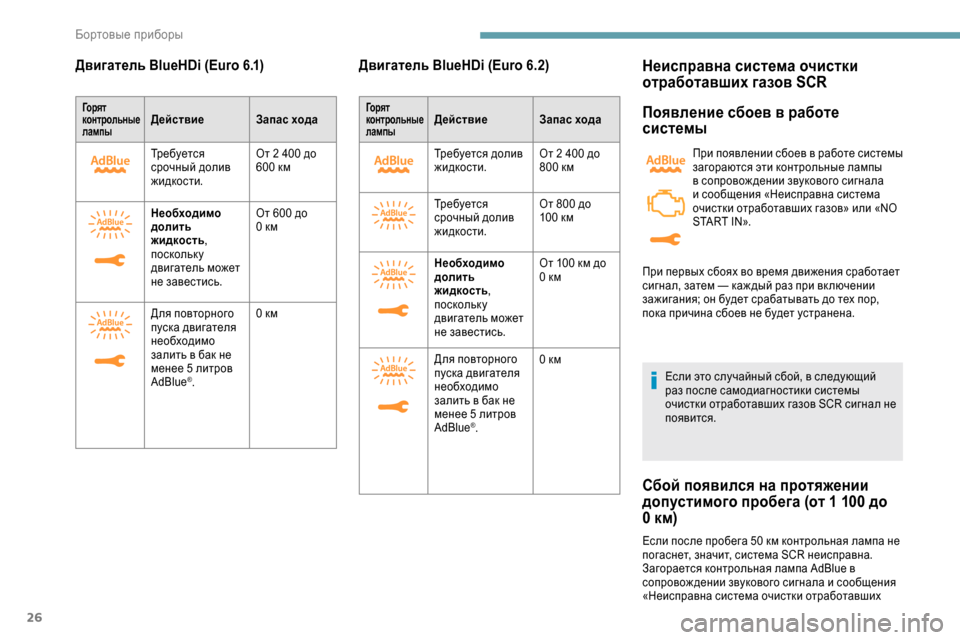

Двигатель BlueHDi (Euro 6.1)
Го р я т
контрольные
лампыДействие Запас хода
Тр е б у е т с я
срочный долив
жидкости. От 2 400 до
600
км
Необходимо
долить
жидкость ,
поскольк у
двигатель может
не завестись. От 600 до
0
км
Для повторного
пуска двигателя
необходимо
залить в бак не
менее 5 литров
AdBlue
®. 0 км
Двигатель BlueHDi (Euro 6.2)
Го р я т
контрольные
лампыДействие
Запас хода
Требуется долив
жидкости. От 2 400 до
800
км
Тр е б у е т с я
срочный долив
жидкости. От 800 до
100
км
Необходимо
долить
жидкость ,
поскольк у
двигатель может
не завестись. От 100 км до
0 км
Для повторного
пуска двигателя
необходимо
залить в бак не
менее 5 литров
AdBlue
®. 0 км
Неисправна система очистки
отработавших газов SCR
Появление сбоев в работе
системы
При появлении сбоев в работе системы
загораются эти контрольные лампы
в сопровож дении звукового сигнала
и сообщения «Неисправна система
очистки отработавших газов» или «NO
START IN».
Если это случайный сбой, в следующий
раз после самодиагностики системы
очистки отработавших газов SCR сигнал не
появится.
Сбой появился на протяжении
допустимого пробега (от 1 100 до
0
км)
Если после пробега 50 км контрольная лампа не
п огаснет, значит, система SCR неисправна.
Загорается контрольная лампа AdBlue в
сопровож дении звукового сигнала и сообщения
«Неисправна система очистки отработавших При первых сбоях во время движения сработает
сигнал, затем — каж дый раз при вк лючении
зажигания; он будет срабатывать до тех пор,
пока причина сбоев не будет устранена.
Бортовые приборы

27
При первой же возможности проверьте
систему в сервисной сети PEUGEOT или в
специализированном техцентре.
Пуск запрещен
При каж дом вк лючении зажигания появляется
сообщение «Неисправна система очистки
отработавших газов: Пуск запрещен» или «NO
START IN».Теперь двигатель можно запустить, только
обратившись в сервисную сеть PEUGEOT
или в специализированный техцентр.
Счетчики пробега
Информация об общем пробеге и пробеге за
поездк у отображается в течение 30 сек унд
при вык лючении зажигания, открывании двери
водителя и закрывании/открывании автомобиля.
Счетчик общего пробега
Показывает расстояние, пройденное
автомобилем с начала его эксплуатации.
Счетчик пробега за поездку
Показывает расстояние, пройденное с момента
его установки водителем на ноль.
газов: Запуск двигателя будет невозможен через
x

км)» или «NO START IN» с указанием запаса
хода в километрах или милях.
Во время движения сообщение будет
появляться каж дые 30 сек унд. Уведомляющие
сигналы буду т срабатывать в момент вк лючения
зажигания.
Вы можете продолжать движение еще до
1

100

км, преж де чем вк лючится система
автоматической блокировки пуска двигателя . F
В
ключите зажигание, нажмите и удерживайте
эту кнопк у вплоть до появления нулей.
Регулятор яркости
подсветки
Версия с кнопками
Вк лючив световые приборы, нажимайте на
кнопк у A для увеличения яркости освещения
или на кнопк у B для ее уменьшения.
По достижении желаемого уровня отпустите
к н о п к у. Слу жит для ручной рег улировки яркости
подсветки панели приборов в зависимости от
интенсивности окружающего освещения.
1
Бортовые приборы

28

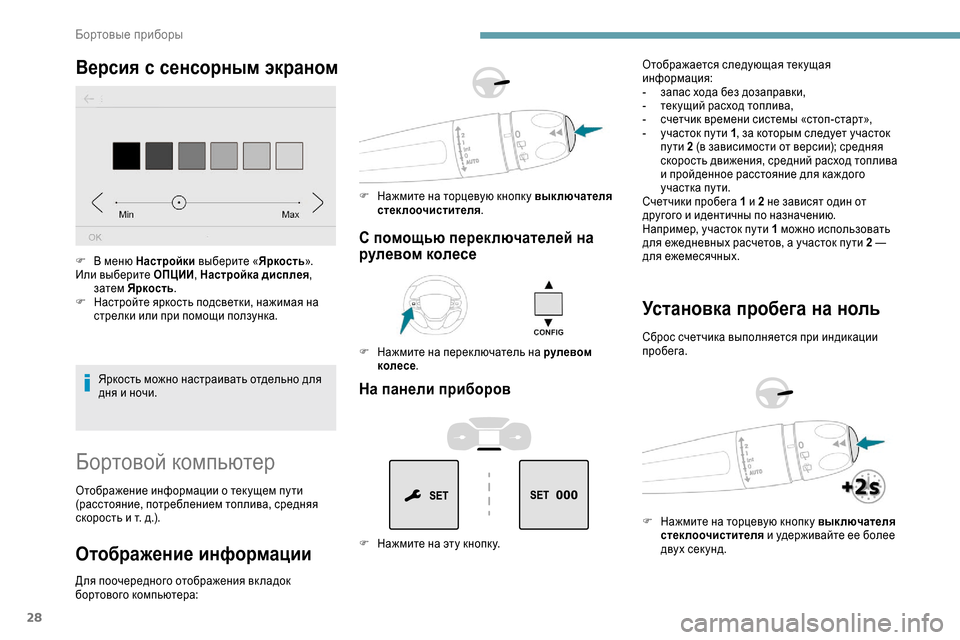

Версия с сенсорным экраном
Яркость можно настраивать отдельно для
дня и ночи.
F

В м
еню Настройки
выберите «Яркость».
Или выберите ОПЦИИ , Настройка дисплея,
затем Яркость .
F

Н
астройте яркость подсветки, нажимая на
стрелки или при помощи ползунка.
Бортовой компьютер
Отображение информации о тек ущем пу ти
(расстояние, потреблением топлива, средняя
скорость и т.
д.).
Отображение информации
Для поочередного отображения вк ладок
бортового компьютера:
С помощью переключателей на
рулевом колесе
F Нажмите на перек лючатель на рулевом колесе .
F

Н
ажмите на торцевую кнопк у выключателя
стеклоочистителя .
На панели приборов
F Нажмите на эту кнопк у. Отображается следующая тек ущая
информация:
-

з
апас хода без дозаправки,
-
т
ек ущий расход топлива,
-
с
четчик времени системы «стоп-старт»,
-
у
часток пу ти
1, за которым следует участок
пу ти 2 (в зависимости от версии); средняя
скорость движения, средний расход топлива
и пройденное расстояние для каж дого
участка пу ти.
Счетчики пробега 1 и 2 не зависят один от
другого и идентичны по назначению.
Например, участок пу ти 1 можно использовать
для ежедневных расчетов, а участок пу ти 2 —
для ежемесячных.
Установка пробега на ноль
Сброс счетчика выполняется при индикации
пробега.
F

Н
ажмите на торцевую кнопк у выключателя
стеклоочистителя и удерживайте ее более
двух сек унд.
Бортовые приборы

29

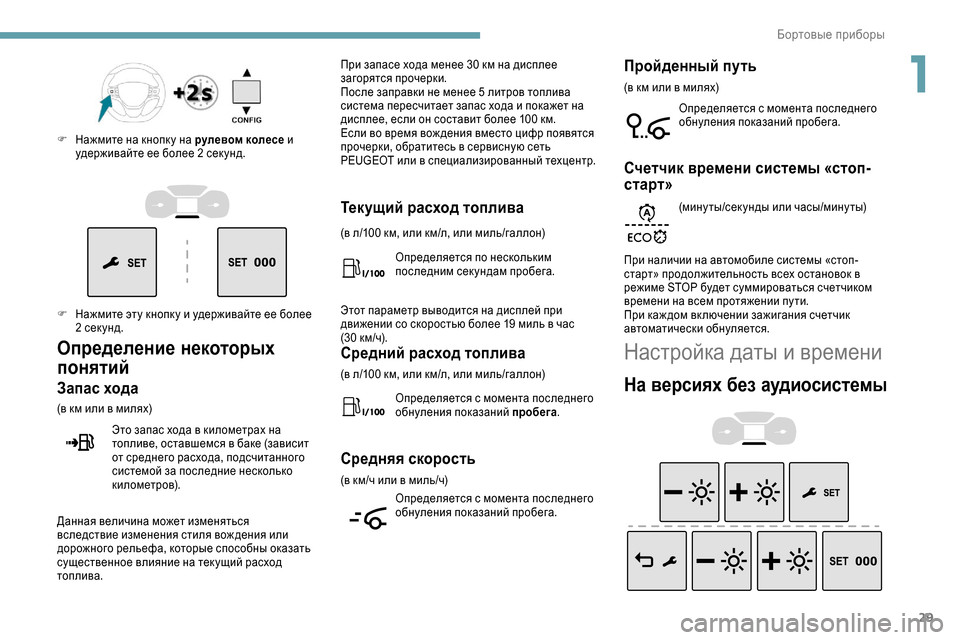

F Нажмите эту кнопк у и удерживайте ее более 2 сек унд.
F

Н
ажмите на кнопк у на рулевом колесе и
удерживайте ее более 2 сек унд.
Определение некоторых
понятий
Запас хода
(в км или в милях)
Это запас хода в километрах на
топливе, оставшемся в баке (зависит
от среднего расхода, подсчитанного
системой за последние несколько
километров). При запасе хода менее 30
км на дисплее
загорятся прочерки.
После заправки не менее 5 литров топлива
система пересчитает запас хода и покажет на
дисплее, если он составит более 100 км.
Если во время вож дения вместо цифр появятся
прочерки, обратитесь в сервисную сеть
PEUGEOT или в специализированный техцентр.
Данная величина может изменяться
вследствие изменения стиля вождения или
дорожного рельефа, которые способны оказать
существенное влияние на тек ущий расход
топлива.
Текущий расход топлива
(в л/100 км, или км/л, или миль/галлон) Определяется по нескольким
последним сек ундам пробега.
Этот параметр выводится на дисплей при
движении со скоростью более 19 миль в час
(30
км/ч).
Средний расход топлива
(в л/100 км, или км/л, или миль/галлон) Определяется с момента последнего
обнуления показаний пробега.
Средняя скорость
(в км/ч или в миль/ч)
Определяется с момента последнего
обнуления показаний пробега.
Пройденный путь
(в км или в милях)
Определяется с момента последнего
обнуления показаний пробега.
Счетчик времени системы «стоп-
старт»
(минуты/секунды или часы/минуты)
При наличии на автомобиле системы «стоп-
старт» продолжительность всех остановок в
режиме STOP будет суммироваться счетчиком
времени на всем протяжении пу ти.
При каж дом вк лючении зажигания счетчик
автоматически обнуляется.
Настройка даты и времени
На версиях без аудиосистемы
1
;hjlh\u_ijb[hju

30
Дату и время можно настраивать на дисплее
приборной панели.F

У
держивайте эту кнопк у в
нажатом положении.
F

Н
ажмите одну из этих кнопок,
чтобы выбрать и изменить
настройку.
F

К
ратко нажмите эту кнопк у, чтобы
подтвердить.
F

Н
ажмите одну из этих кнопок,
чтобы изменить настройк у, и еще
раз подтвердите значение.В комплектации с PEUGEOT
Connect Radio
F Выберите меню Настройки на
верхней панели сенсорного
экрана.
F

В

ыберите " System configuration ".
F

В
ыберите " Date and time ".
F

В

ыберите " Date" или " Time".
F

В

ыберите форматы отображения.
F

И

змените дату и/или время с помощью
цифровой клавиатуры.
F

П

одтвердите, нажав на " OK".
Комплектация с PEUGEOT
Connect Nav
Дату и время можно настроить только при
отк люченном режиме синхронизации с GPS.
F

В
ыберите меню Настройки на
панели сенсорного экрана.
F

Н
ажмите на кнопк у « ОПЦИИ», чтобы открыть
страницу второго уровня.
F

В
ыберите «Set time-date »
(«Настроить дату и время»).
В комплектации с
аудиосистемой
F Нажмите на кнопк у MENU , чтобы открыть
главное меню .
F

Н
ажимайте на кнопки « 7» или « 8», чтобы
выбрать меню «Персональные настройки и
конфигурация », затем подтвердите, нажав
на OK.
F

Н
ажимайте на кнопки 5 или 6, чтобы
выбрать меню Display configuration
(Настройка индикации), и подтвердите выбор
нажатием на кнопк у ОК.
F

Н
ажимайте на кнопки 5 или 6 и 7 или 8,
чтобы настроить дату и время, и подтвердите
настройк у нажатием на кнопк у OK. F

П
ерейдите на вк ладк у «Дата» или «Время ».F

Н
астройте дату и/или время с цифровой
клавиатуры.
F
П
одтвердите, нажав на кнопк у OK.
Дополнительные настройки
Варианты настроек:
-
И зменение часового пояса.
-
И

зменение формата индикации времени
(12
ч/24 ч).
-

В
к лючение или вык лючение функции
перехода на летнее время (+ 1 час).
-

В
к лючение или отк лючение синхронизации с
GPS (UTC).
Автоматический переход с летнего времени
на зимнее в системе не предусмотрен
(в зависимости от страны реализации
автомобиля).
Бортовые приборы
