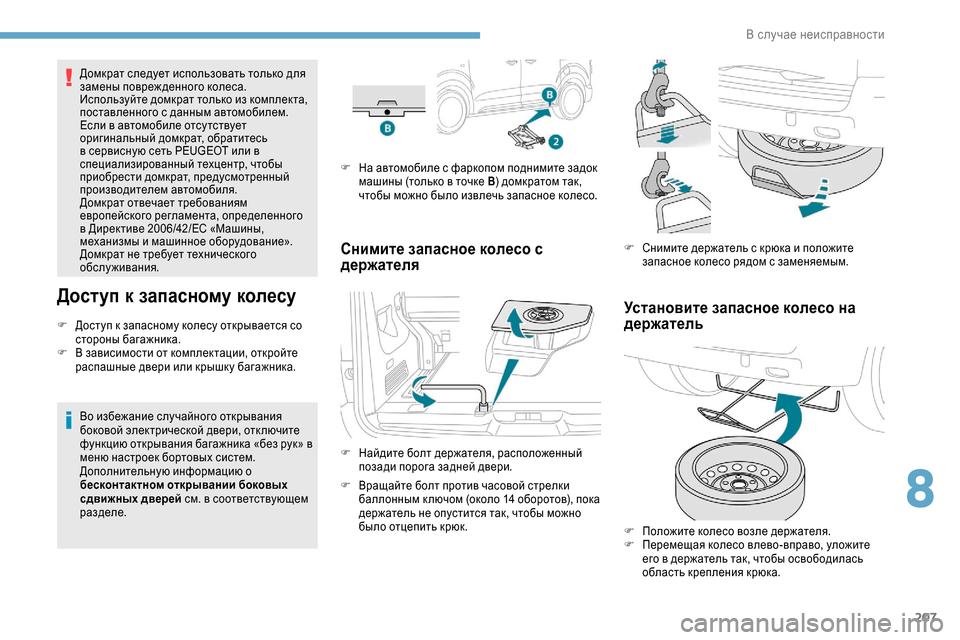

207
Домкрат следует использовать только для
замены повреж денного колеса.
Используйте домкрат только из комплекта,
поставленного с данным автомобилем.
Если в автомобиле отсу тствует
оригинальный домкрат, обратитесь
в сервисную сеть PEUGEOT или в
специализированный техцентр, чтобы
приобрести домкрат, предусмотренный
производителем автомобиля.
Домкрат отвечает требованиям
европейского регламента, определенного
в Директиве 2006/42/EC «Машины,
механизмы и машинное оборудование».
Домкрат не требует технического
обслуживания.
Доступ к запасному колесу
F Доступ к запасному колесу открывается со стороны багажника.
F

В з
ависимости от комплектации, откройте
распашные двери или крышк у багажника.
Во избежание случайного открывания
боковой электрической двери, отк лючите
функцию открывания багажника «без рук» в
меню настроек бортовых систем.
Дополнительную информацию о
бесконтактном открывании боковых
сдвижных дверей см. в соответствующем
разделе. F

Н
а автомобиле с фаркопом поднимите задок
машины (только в точке B ) домкратом так,
чтобы можно было извлечь запасное колесо.
Снимите запасное колесо с
держателя
F Найдите болт держателя, расположенный позади порога задней двери.
F

В
ращайте болт против часовой стрелки
баллонным к лючом (около 14
оборотов), пока
держатель не опустится так, чтобы можно
было отцепить крюк. F

С
нимите держатель с крюка и положите
запасное колесо рядом с заменяемым.
Установите запасное колесо на
держатель
F Положите колесо возле держателя.
F П еремещая колесо влево-вправо, уложите
его в держатель так, чтобы освободилась
область крепления крюка.
8
В случае неисправности

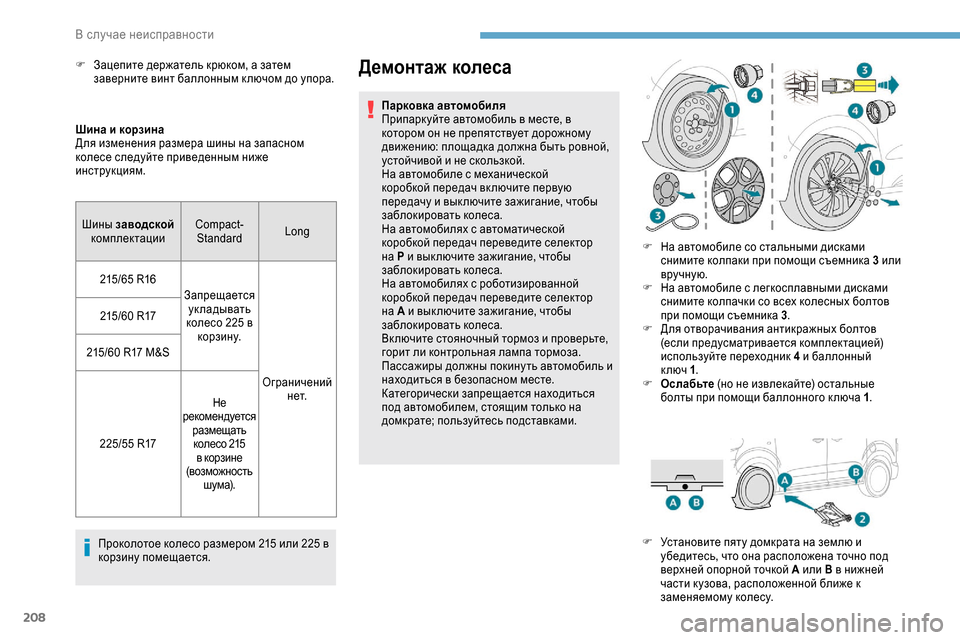

208
Шина и корзина
Для изменения размера шины на запасном
колесе следуйте приведенным ниже
инструкциям.Проколотое колесо размером 215 или 225 в
корзину помещается.
Демонтаж колеса
Парковка автомобиля
Припарк уйте автомобиль в месте, в
котором он не препятствует дорожному
движению: площадка должна быть ровной,
устойчивой и не скользкой.
На автомобиле с механической
коробкой передач вк лючите первую
передачу и вык лючите зажигание, чтобы
заблокировать колеса.
На автомобилях с автоматической
коробкой передач переведите селектор
на P и вык лючите зажигание, чтобы
заблокировать колеса.
На автомобилях с роботизированной
коробкой передач переведите селектор
на A и вык лючите зажигание, чтобы
заблокировать колеса.
Вк лючите стояночный тормоз и проверьте,
горит ли контрольная лампа тормоза.
Пассажиры должны покину ть автомобиль и
находиться в безопасном месте.
Категорически запрещается находиться
под автомобилем, стоящим только на
домкрате; пользуйтесь подставками.
F

З

ацепите держатель крюком, а затем
заверните винт баллонным к лючом до упора.
Шины заводской
комплектации Compact-
Standard Long
215/65 R16 Запрещается ук ладывать
колесо 225 в корзину.
Ограничений н е т.
215/60 R17
215/60 R17 M&S
225/55 R17 Не
рекомендуется размещать колесо 215 в корзине
(возможность ш у м а). F

Н
а автомобиле со стальными дисками
снимите колпаки при помощи съемника 3 или
вручную.
F

Н
а автомобиле с легкосплавными дисками
снимите колпачки со всех колесных болтов
при помощи съемника 3 .
F

Д
ля отворачивания антикражных болтов
(если предусматривается комплектацией)
используйте переходник 4 и баллонный
к люч
1.
F

О
с л абьт е (но не извлекайте) остальные
болты при помощи баллонного к люча 1 .
F

У
становите пяту домкрата на землю и
убедитесь, что она расположена точно под
верхней опорной точкой А или B в нижней
части к узова, расположенной ближе к
заменяемому колесу.
В случае неисправности

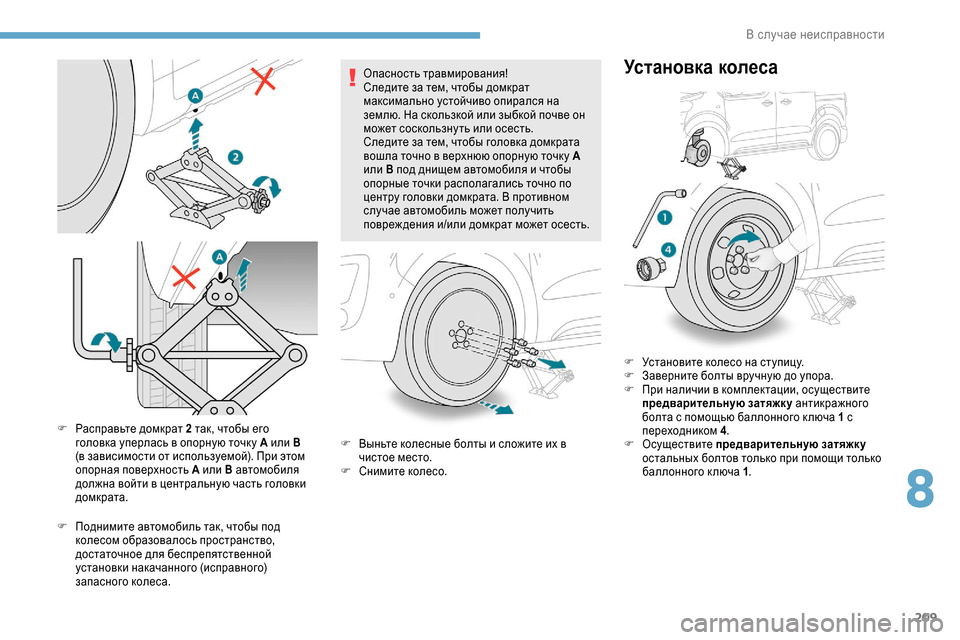

209
F Расправьте домкрат 2 так, чтобы его головка уперлась в опорную точк у А или B
(в зависимости от используемой). При этом
опорная поверхность A или B автомобиля
должна войти в центральную часть головки
домкрата.
F

П
однимите автомобиль так, чтобы под
колесом образовалось пространство,
достаточное для беспрепятственной
установки накачанного (исправного)
запасного колеса. Опасность травмирования!
Следите за тем, чтобы домкрат
максимально устойчиво опирался на
землю. На скользкой или зыбкой почве он
может соскользну ть или осесть.
Следите за тем, чтобы головка домкрата
вошла точно в верхнюю опорную точк у A
или
B под днищем автомобиля и чтобы
опорные точки располагались точно по
центру головки домкрата. В противном
случае автомобиль может получить
повреж дения и/или домкрат может осесть.
F В ыньте колесные болты и сложите их в
чистое место.
F

С
нимите колесо.F

У
становите колесо на ступицу.
F
З
аверните болты вручную до упора.
F
П
ри наличии в комплектации, осуществите
предварительную затяжку антикражного
болта с помощью баллонного к люча 1 с
переходником 4.
F
О существите предварительную затяжку
остальных болтов только при помощи только
баллонного ключа 1.
Установка колеса
8
<kemqZ_g_bkijZ\ghklb

210
F Опустите автомобиль.
F С ложите домкрат 2 и уберите его.
F

П
ри наличии в комплектации, затяните
антикражный болт с помощью баллонного
ключа 1 с переходником 4.
F

З
атяните остальные болты при помощи
только баллонного к люча 1 .
F

С
ложите инструменты в инструментальный
ящик. После замены колеса
Уложите пробитое колесо на устройство
для крепления запасного колеса.
При первой же возможности обратитесь
в сервисную сеть PEUGEOT или в
специализированный техцентр.
Проверьте поврежденную шину. Выполнив
необходимые проверки, механик
посоветует Вам отремонтировать или
заменить шину. Установка запасного колеса на стальном
диске или малоразмерного запасного
колеса
Если ваш автомобиль оснащен колесами
с легкосплавными дисками, то при
установке малоразмерного запасного
колеса обнару жится, что головки болтов
не доходят до его обода. Это нормально,
так как оно удерживается коническими
фасками болтов.
Некоторые системы помощи при вож дении
должны быть отк лючены, например Active
Safety Brake.Если автомобиль оборудован системой
контроля давления в шинах, проверьте
давление и выполните инициализацию
системы.
Дополнительную информацию о
системе
контроля давления в шинах см. в
соответствующем разделе.
Бортовая система контроля давления
воздуха в шинах
Стальное запасное колесо не оснащено
датчиком.
Колесо с декоративным колпаком
Выполняя установку колеса , установите
на него декоративный колпак, совместив
канавк у с воздушным вентилем, а затем
придавив его ладонью по всей окру жности.
<kemqZ_g_bkijZ\ghklb

211
Замена лампы
Рассеиватели фар изготовлены из
поликарбоната и имеют защитное
покрытие:
F
з
апрещается очищать их от грязи
сухой или абразивной тканью, а
так же с использованием моющих
средств или растворителей,
F

п
ользуйтесь смоченной в мыльной воде
мягкой г убкой или моющим составом с
нейтральной кислотностью pH,
F

п
ри использовании мойки высокого
давления не направляйте моечный
пистолет на фонари и края их
рассеивателей, чтобы не повредить их
защитное покрытие и уплотнительные
прок ладки.
Лампу следует заменять по истечении
продолжительного времени при
вык люченном зажигании и после
вык лючения фары (во избежание
серьезного ожога)!
F

Н
е касайтесь лампы пальцами,
пользуйтесь лоск у том неворсистой
ткани.
Крайне важно использовать лампы с
защитой от ультрафиолетового излучения
(УФ), чтобы не повредить фару.
При замене сгоревшей лампы новой
соблюдайте ее номиналы и технические
характеристики. Версия с галогенными лампами
Для обеспечения хорошего качества
освещения убедитесь, что лампа
правильно расположена в корпусе.
После замены лампы
Установка блока на место осуществляется
в обратной последовательности.
Тщательно закройте защитную крышк у,
чтобы обеспечить герметичность световых
приборов. Открывание капота/дост уп к лампам
Двигатель горячий, будьте осторожны.
Существует риск получить ожог!
Следите за предметами и одеж дой,
которые могут зацепиться за вентилятор
двигателя. Опасность удушения!
В определенных погодно-климатических
условиях (например, при низкой
температуре, высокой влажности и т.
д.)
на вну тренней поверхности стекол фар и
задних фонарей на короткое время может
оседать конденсат
– это обычное явление;
он исчезает в течение нескольких мину т
после вк лючения фар.
Фары ближнего света
(галогенные)
Будьте осторожны, не обожгитесь:
за правой фарой (по ходу движения
автомобиля) расположены горячие
патрубки.
1.
Стояночные огни (W5W-5W).
2. Фары дальнего света (H1-55W).
3. Фары ближнего света (H7-55W).
4. Дневные ходовые огни (W21W LL-21W).
5. Указатели поворотов (PY21W-21W желтого
ц в ет а).
8
В случае неисправности

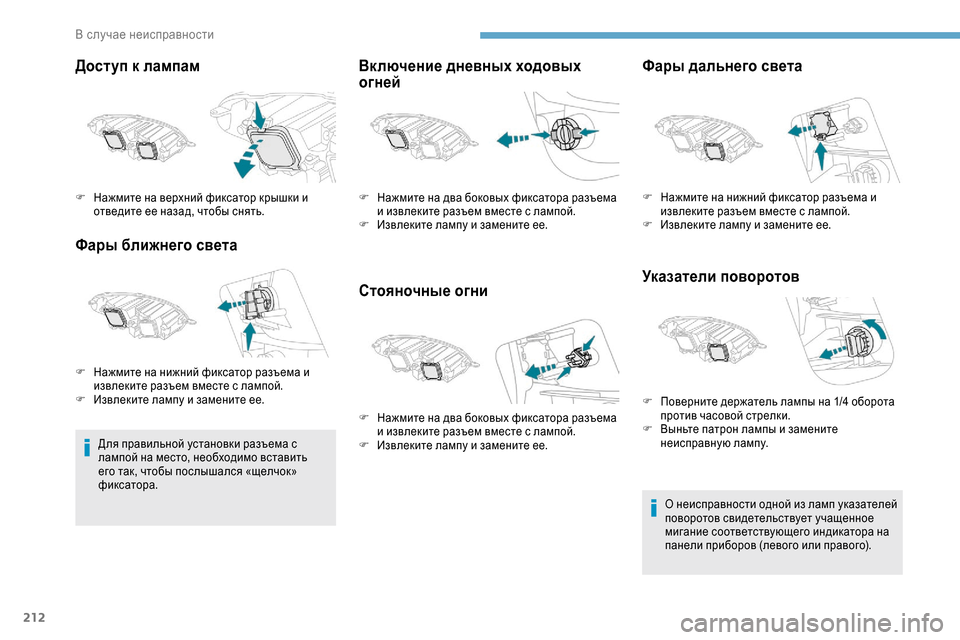

212
Доступ к лампам
Фары ближнего света
Для правильной установки разъема с
лампой на место, необходимо вставить
его так, чтобы послышался «щелчок»
фиксатора.
Включение дневных ходовых
огней
Стояночные огниФары дальнего света
Указатели поворотов
О неисправности одной из ламп указателей
поворотов свидетельствует учащенное
мигание соответствующего индикатора на
панели приборов (левого или правого).
F

Н

ажмите на верхний фиксатор крышки и
отведите ее назад, чтобы снять.
F

Н

ажмите на нижний фиксатор разъема и
извлеките разъем вместе с лампой.
F

И

звлеките лампу и замените ее. F

Н

ажмите на два боковых фиксатора разъема
и извлеките разъем вместе с лампой.
F

И

звлеките лампу и замените ее.
F

Н

ажмите на два боковых фиксатора разъема
и извлеките разъем вместе с лампой.
F

И

звлеките лампу и замените ее. F

Н
ажмите на нижний фиксатор разъема и
извлеките разъем вместе с лампой.
F

И
звлеките лампу и замените ее.
F

П
оверните держатель лампы на 1/4 оборота
против часовой стрелки.
F

В
ыньте патрон лампы и замените
неисправную лампу.
В случае неисправности

213

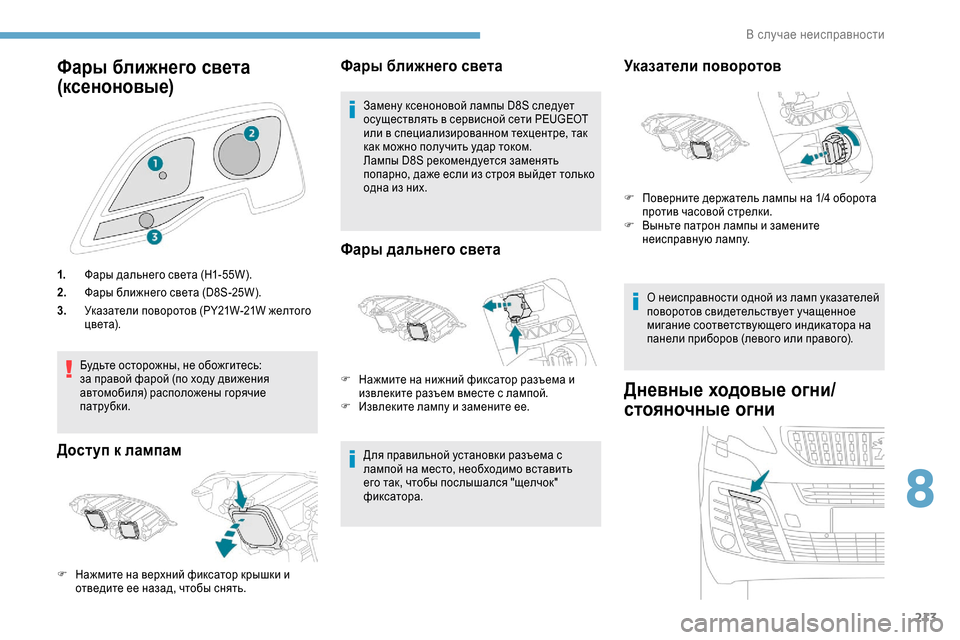

Фары ближнего света
(ксеноновые)
1.Фары дальнего света (H1-55W).
2. Фары ближнего света (D8S-25W).
3. Указатели поворотов (PY21W-21W желтого
ц в ет а).
Будьте осторожны, не обожгитесь:
за правой фарой (по ходу движения
автомобиля) расположены горячие
патрубки.
Доступ к лампам Фары ближнего света
Замену ксеноновой лампы D8S следует
осуществлять в сервисной сети PEUGEOT
или в специализированном техцентре, так
как можно получить удар током.
Лампы D8S рекомендуется заменять
попарно, даже если из строя выйдет только
одна из них.
Фары дальнего света
Для правильной установки разъема с
лампой на место, необходимо вставить
его так, чтобы послышался "щелчок"
фиксатора.
F

Н

ажмите на верхний фиксатор крышки и
отведите ее назад, чтобы снять. F

Н
ажмите на нижний фиксатор разъема и
извлеките разъем вместе с лампой.
F

И
звлеките лампу и замените ее.
Указатели поворотов
О неисправности одной из ламп указателей
поворотов свидетельствует учащенное
мигание соответствующего индикатора на
панели приборов (левого или правого).
Дневные ходовые огни/
стояночные огни
F Поверните держатель лампы на 1/4 оборота
против часовой стрелки.
F

В
ыньте патрон лампы и замените
неисправную лампу.
8
В случае неисправности

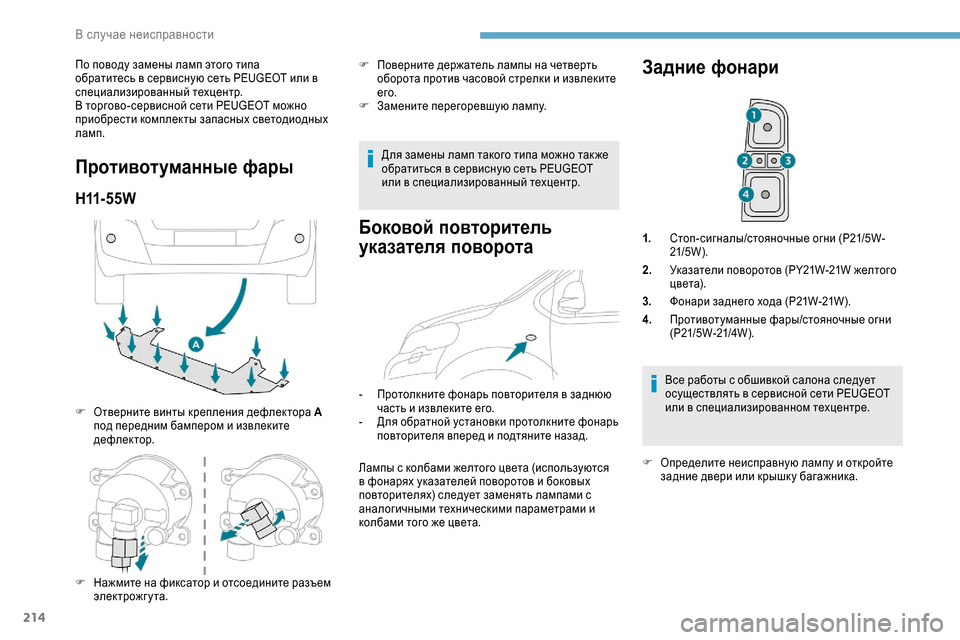

214
По поводу замены ламп этого типа
обратитесь в сервисную сеть PEUGEOT или в
специализированный техцентр.
В торгово-сервисной сети PEUGEOT можно
приобрести комплекты запасных светодиодных
ламп.
Противотуманные фары
H11- 5 5 W
F Отверните винты крепления дефлектора A
под передним бампером и извлеките
дефлектор. F

П
оверните держатель лампы на четверть
оборота против часовой стрелки и извлеките
его.
F
З
амените перегоревшую лампу.
Для замены ламп такого типа можно так же
обратиться в сервисную сеть PEUGEOT
или в специализированный техцентр.
Боковой повторитель
указателя поворота
- Протолкните фонарь повторителя в заднюю часть и извлеките его.
-

Д
ля обратной установки протолкните фонарь
повторителя вперед и подтяните назад.
Лампы с колбами желтого цвета (используются
в фонарях указателей поворотов и боковых
повторителях) следует заменять лампами с
аналогичными техническими параметрами и
колбами того же цвета.
Задние фонари
1. Стоп-сигналы/стояночные огни (P21/5W-
21/5W ).
2. Указатели поворотов (PY21W-21W желтого
ц в ет а).
3. Фонари заднего хода (P21W-21W).
4. Противотуманные фары/стояночные огни
(P21/5W-21/4W ).
Все работы с обшивкой салона следует
осуществлять в сервисной сети PEUGEOT
или в специализированном техцентре.
F

О
пределите неисправную лампу и откройте
задние двери или крышк у багажника.
F

Н

ажмите на фиксатор и отсоедините разъем
электрожг ута.
В случае неисправности
