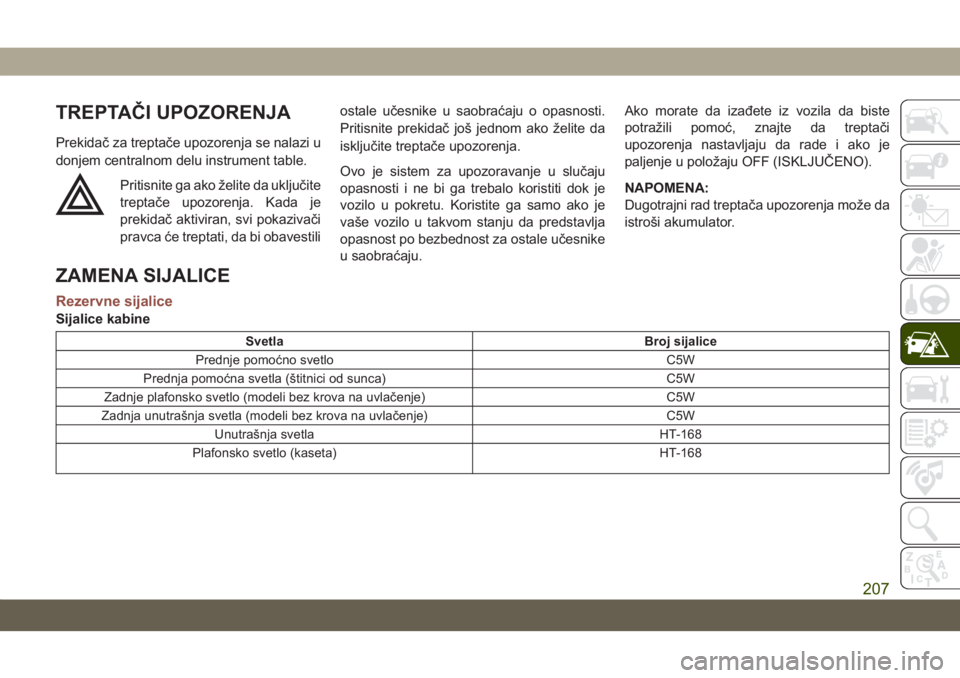

TREPTAČI UPOZORENJA
Prekidač za treptače upozorenja se nalazi u
donjem centralnom delu instrument table.Pritisnite ga ako želite da uključite
treptače upozorenja. Kada je
prekidač aktiviran, svi pokazivači
pravca će treptati, da bi obavestili ostale učesnike u saobraćaju o opasnosti.
Pritisnite prekidač još jednom ako želite da
isključite treptače upozorenja.
Ovo je sistem za upozoravanje u slučaju
opasnosti i ne bi ga trebalo koristiti dok je
vozilo u pokretu. Koristite ga samo ako je
vaše vozilo u takvom stanju da predstavlja
opasnost po bezbednost za ostale učesnike
u saobraćaju. Ako morate da izađete iz vozila da biste
potražili pomoć, znajte da treptači
upozorenja nastavljaju da rade i ako je
paljenje u položaju OFF (ISKLJUČENO).
NAPOMENA:
Dugotrajni rad treptača upozorenja može da
istroši akumulator.
ZAMENA SIJALICE
Rezervne sijalice
Sijalice kabine
Svetla
Broj sijalice
Prednje pomoćno svetlo C5W
Prednja pomoćna svetla (štitnici od sunca) C5W
Zadnje plafonsko svetlo (modeli bez krova na uvlačenje) C5W
Zadnja unutrašnja svetla (modeli bez krova na uvlačenje) C5W
Unutrašnja svetla HT-168
Plafonsko svetlo (kaseta) HT-168
207

Spoljne sijalice
SvetlaBroj sijalice
Kratka prednja svetla (halogena) H11LL
Duga prednja svetla (halogena) 9005LL
Prednja poziciona svetla / Svetla za dnevnu vožnju (DRL) PSX24W
Prednji indikatori smera 7444NA
Prednja poziciona svetla – Premijum LED LED (zamenu vrši ovlašćeni prodavac)
Prednje maglenke H11LL
Kratka/duga prednja svetla (HID) D3S (HID) (zamenu vrši ovlašćeni prodavac)
Pokazivači pravca (bočni retrovizor) LED (zamenu vrši ovlašćeni prodavac)
Zadnja svetla / svetla kočnice Premijum zadnja svetla: LED (zamenu vrši ovlašćeni prodavac)
Osnovna zadnja svetla: W21/5WLL-M
Zadnje maglenke W21WLL
Pokazivači pravca W21WLL za premijum zadnja svetla
W21/5WLL za osnovna zadnja svetla
Gornje srednje stop svetlo (CHMSL) LED (zamenu vrši ovlašćeni prodavac)
Svetlo registarske tablice LED (zamenu vrši ovlašćeni prodavac)
Svetlo za hod unazad na zadnjim vratima W21WLL
Zadnje svetlo na zadnjim vratima LED (zamenu vrši ovlašćeni prodavac)
U SLUČAJU OPASNOSTI
208

Prednja svetla sa pražnjenjem
visokog intenziteta (HID) — ako su u
opremi
Ovakva prednja svetla kao svetlosni izvor
koriste visokonaponsko električno
pražnjenje. Visoki napon ostaje u kolu i kad
su svetla isključena. Zbog ovoga ne bi
trebalo da sami servisirate svetlosni izvor
HID prednjih svetala. Kad izvor svetlosti HID
prednjih svetala otkaže, trebalo bi da ga
servisira ovlašćeni prodavac.
NAPOMENA:
Prilikom uključivanja HID prednjih svetala,
svetlo će imati plavu nijansu. Svetlo će
postati više belo posle 10-ak sekundi, kada
se sistem napuni.
UPOZORENJE!
U nosaču sijalice HID prednjeg svetla
(svetlo sa pražnjenjem visokog
intenziteta) se stvara prolazni visoki
napon kada se prekidač za prednje svetlo
postavi u položaj ON (UKLJUČENO). Ako
se ne servisira pravilno, on može izazvati
težak, pa čak i smrtonosan strujni udar. Za
UPOZORENJE!
usluge servisa se obratite ovlašćenom
prodavcu.
Zamena spoljnih sijalica
Prednja svetla
Halogena sijalica za dugo i kratko svetlo
Sijalicama može da se pristupi preko
prednjeg krila na sledeći način:
1. Potpuno smotajte prednje točkove.
2. Uklonite rub točka.
3. Uklonite poklopac sijalice prednjegsvetla.
4. Rotirajte ležište sijalice ulevo i povucitega ka spolja.

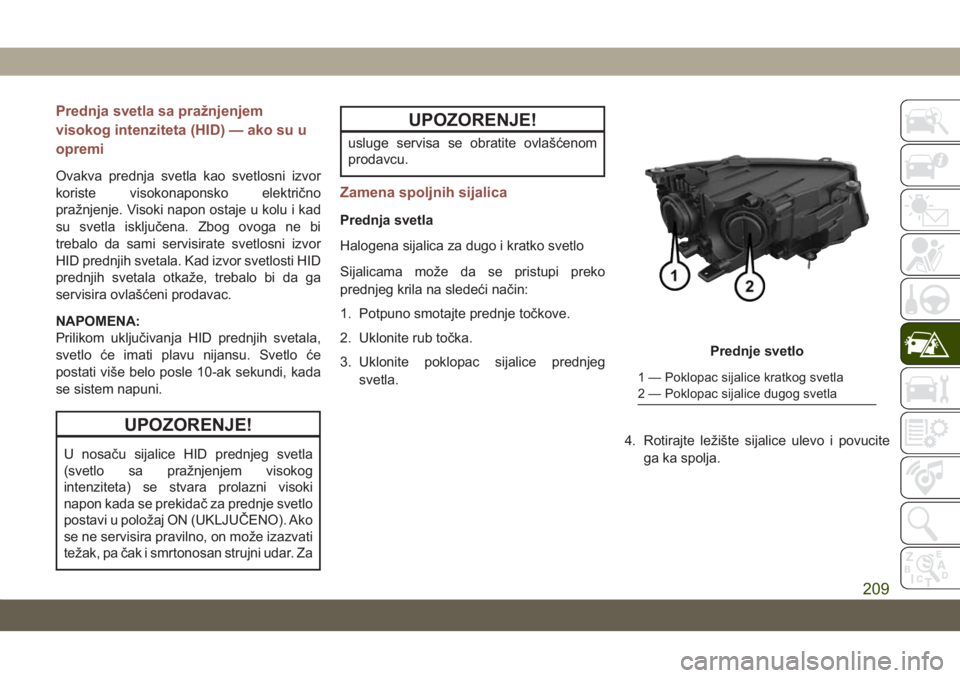

Prednje svetlo
1 — Poklopac sijalice kratkog svetla
2 — Poklopac sijalice dugog svetla
209

5. Pritisnite jezičak za zaključavanje napriključku sijalice i izvadite sijalicu i
ležište.
6. Postavite novu sijalicu i uverite se da je pravilno fiksirana.
7. Stavite sijalicu i ležište na mesto i okrenite ih udesno da biste ih pravilno
fiksirali.
8. Vratite rub točka na mesto. NAPOMENA:
Preporučujemo da se obratite ovlašćenom
prodavcu.
UPOZORENJE!
Vršite zamenu lampica samo dok je motor
isključen. Takođe, uverite se i da je motor
hladan, da biste izbegli opekotine.
Svetlo indikatora smera / Poziciona
svetla / Svetla za dnevnu vožnju
Da biste zamenili sijalice, uradite sledeće:
1. Potpuno smotajte prednje točkove.
2. Uklonite rub točka.
3. Uklonite električne priključke.
4. Za DRL sijalicu, uhvatite sijalicu za gornji i donji jezičak za fiksiranje i pritisnite ih,
pa izvadite sijalicu.
5. Da biste zamenili DRL sijalicu, nežno je pritisnite ka kućištu. Trebalo bi da se čuje
da su i gornji i donji jezičak za fiksiranje
„kliknuli“ da biste bili sigurni da je sijalica
pravilno nasela na mesto. 6. Za sijalicu indikatora smera, rotirajte je
ulevo i uklonite sijalicu i ležište sijalice.
Povucite sijalicu da biste je izvadili iz
ležišta.
7. Postavite sijalicu i ležište i rotirajte ih udesno da biste ih pravilno fiksirali.
8. Ponovo povežite električne priključke.
9. Vratite rub točka na mesto.
NAPOMENA:
Preporučujemo da se obratite ovlašćenom
prodavcu.
Prednja svetla za maglu
Da biste zamenili sijalice, uradite sledeće:
1. Potpuno smotajte prednje točkove.
2. Uklonite rub točka.
3. Pritisnite jezičak električnog priključka i izvadite priključak.
4. Rotirajte sijalicu ulevo pa je izvadite i zamenite.

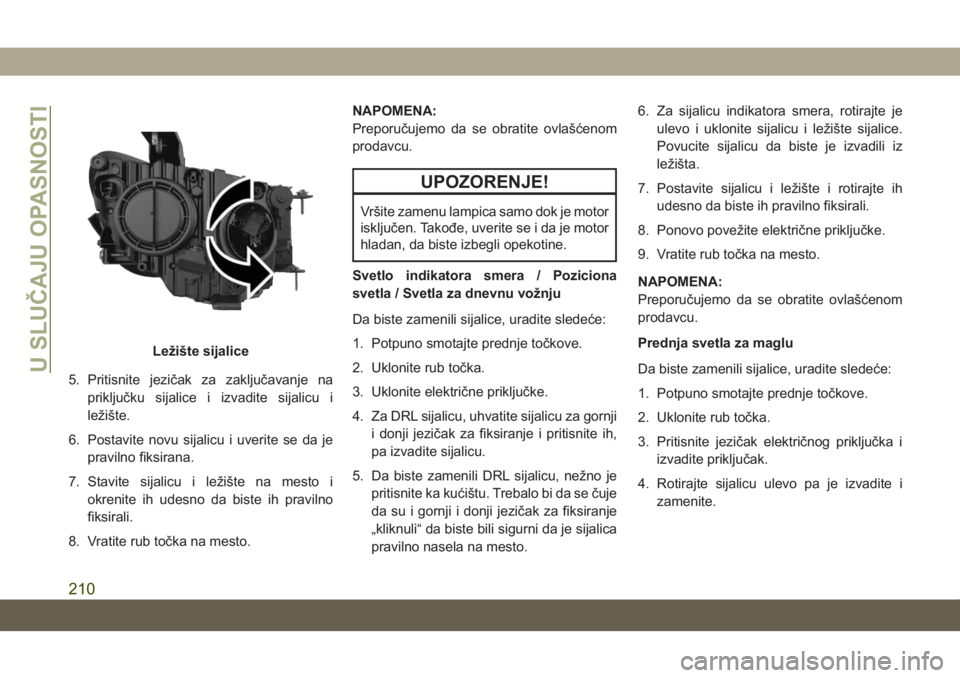

Ležište sijalice
U SLUČAJU OPASNOSTI
210

5. Stavite novu sijalicu u ležište i uverite seda je dobro nasela.
6. Ponovo povežite električni priključak.
7. Vratite rub točka na mesto.
NAPOMENA:
Preporučujemo da se obratite ovlašćenom
prodavcu. Bočna svetla zadnjih vrata
Sadrže sledeće:
• Poziciona svetla
• Stop svetla
• Indikator smera
Da biste zamenili sijalice, uradite sledeće:
1. Otvorite zadnja vrata.
2.
Skinite pričvršćivače odgovarajućim alatom.
3. Odvojte električni priključak pritiskom na
zapinjač.
4. Uklonite zadnje bočno svetlo tako što ćete ga povući od vozila.
5. Zamenite sijalicu tako što ćete okrenuti i ukloniti kućište sijalice.

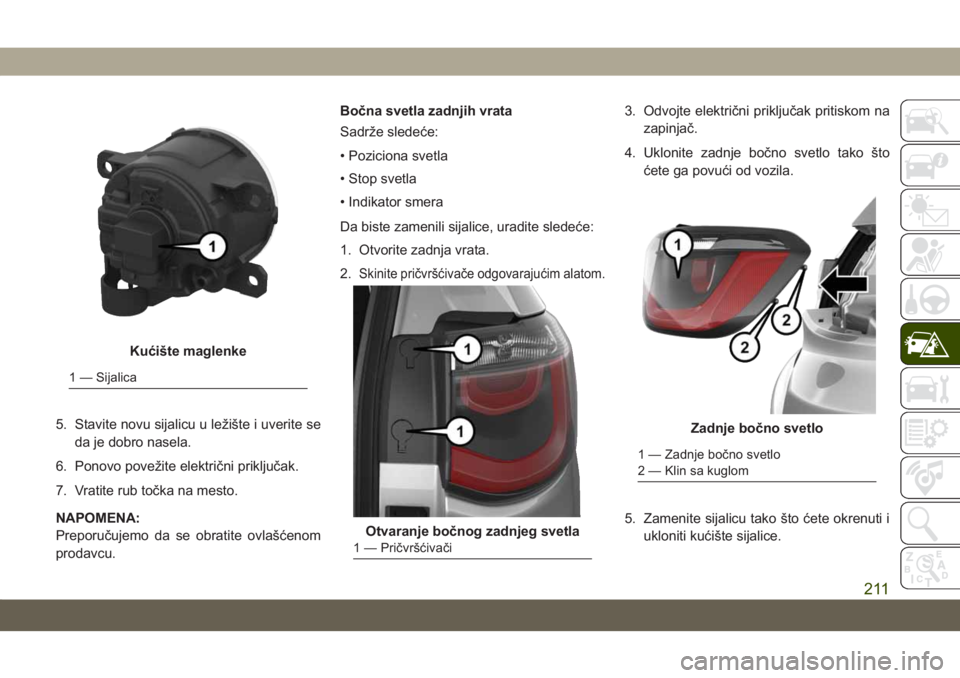

Kućište maglenke
1 — Sijalica
Otvaranje bočnog zadnjeg svetla1 — Pričvršćivači
Zadnje bočno svetlo
1 — Zadnje bočno svetlo
2 — Klin sa kuglom
211

6. Stavite novu sijalicu i uverite se da jedobro fiksirana.
7. Ponovo postavite zadnje svetlo na kola.
8. Ponovo povežite električni priključak. 9. Ponovo postavite zadnje svetlo na kola i
povedite računa da poravnate klinove sa
kuglom.
10. Postavite pričvršćivače i pričvrstite zadnje svetlo.
11. Zatvorite zadnja vrata. NAPOMENA:
Preporučujemo da se obratite ovlašćenom
prodavcu.
Zadnje maglenke
1. Koristeći odgovarajući alat koji ne
ostavlja tragove, odvojte gornju
unutrašnju ivicu maglenke da biste
otvorili žabice.
2. Odvojte električni priključak pritiskom na mehanizam za fiksiranje.
3. Uklonite ležište okretom ulevo i odvojte ga od svetla.
4. Povucite sijalicu da biste je odvojili od umetka.
5. Zamenite sijalicu i uvrnite uložak udesno da biste ga vratili na mesto.
6. Ponovo povežite električni priključak.
7. Vratite lampu na mesto tako što ćete pritisnuti žabice na levim i desnim
ivicama maglenke na mesto.
NAPOMENA:
Preporučujemo da se obratite ovlašćenom
prodavcu.

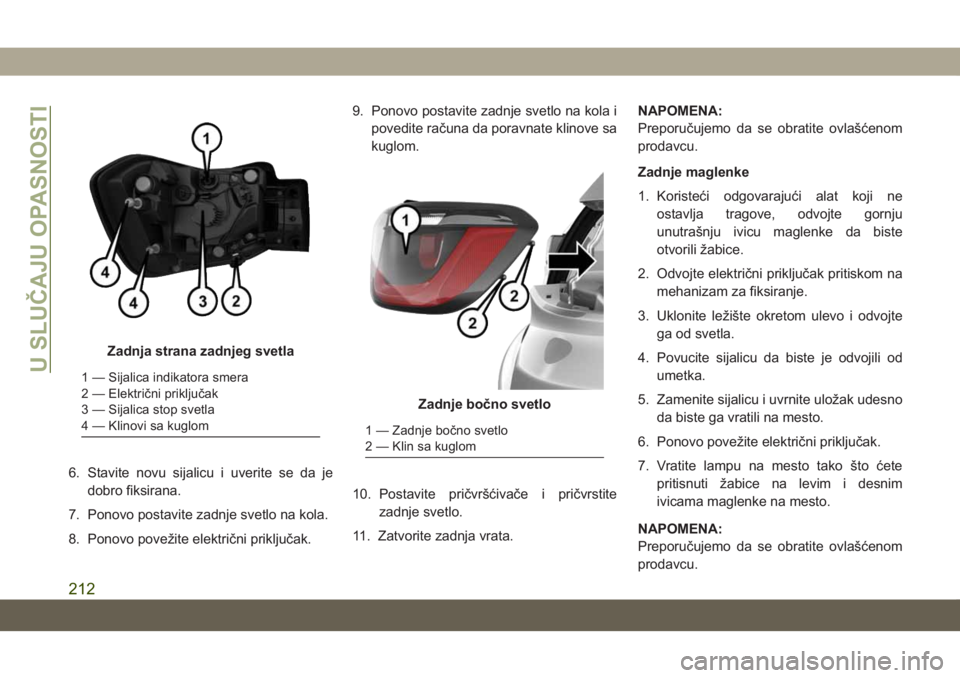

Zadnja strana zadnjeg svetla
1 — Sijalica indikatora smera
2 — Električni priključak
3 — Sijalica stop svetla
4 — Klinovi sa kuglom
Zadnje bočno svetlo
1 — Zadnje bočno svetlo
2 — Klin sa kuglom
U SLUČAJU OPASNOSTI
212

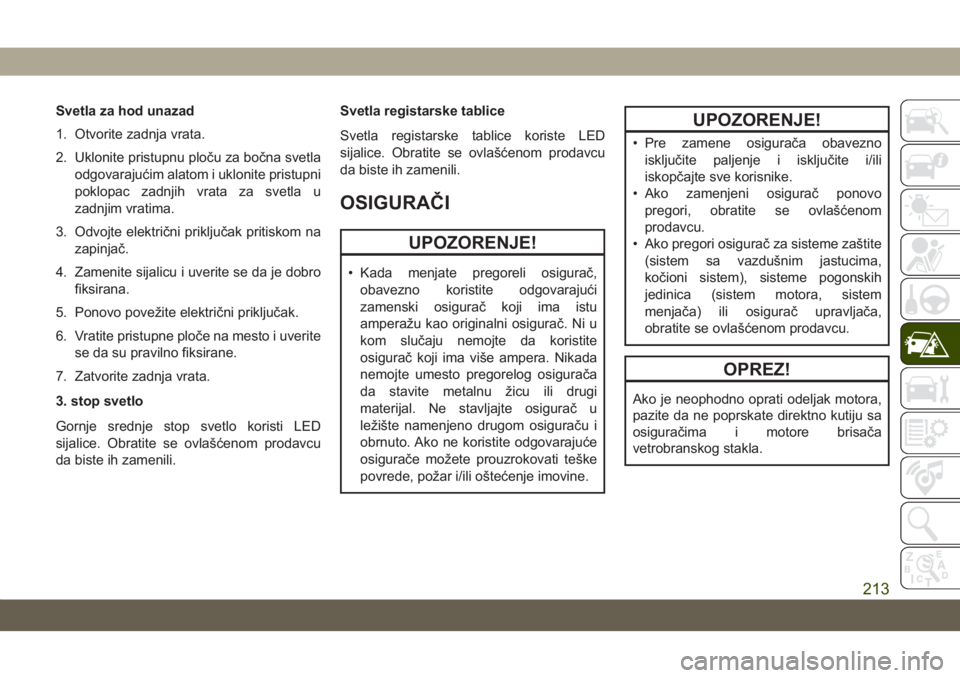

Svetla za hod unazad
1. Otvorite zadnja vrata.
2. Uklonite pristupnu ploču za bočna svetlaodgovarajućim alatom i uklonite pristupni
poklopac zadnjih vrata za svetla u
zadnjim vratima.
3. Odvojte električni priključak pritiskom na zapinjač.
4. Zamenite sijalicu i uverite se da je dobro fiksirana.
5. Ponovo povežite električni priključak.
6. Vratite pristupne ploče na mesto i uverite se da su pravilno fiksirane.
7. Zatvorite zadnja vrata.
3. stop svetlo
Gornje srednje stop svetlo koristi LED
sijalice. Obratite se ovlašćenom prodavcu
da biste ih zamenili. Svetla registarske tablice
Svetla registarske tablice koriste LED
sijalice. Obratite se ovlašćenom prodavcu
da biste ih zamenili.
OSIGURAČI
UPOZORENJE!
• Kada menjate pregoreli osigurač,
obavezno koristite odgovarajući
zamenski osigurač koji ima istu
amperažu kao originalni osigurač. Ni u
kom slučaju nemojte da koristite
osigurač koji ima više ampera. Nikada
nemojte umesto pregorelog osigurača
da stavite metalnu žicu ili drugi
materijal. Ne stavljajte osigurač u
ležište namenjeno drugom osiguraču i
obrnuto. Ako ne koristite odgovarajuće
osigurače možete prouzrokovati teške
povrede, požar i/ili oštećenje imovine.
UPOZORENJE!
• Pre zamene osigurača obaveznoisključite paljenje i isključite i/ili
iskopčajte sve korisnike.
• Ako zamenjeni osigurač ponovo
pregori, obratite se ovlašćenom
prodavcu.
• Ako pregori osigurač za sisteme zaštite
(sistem sa vazdušnim jastucima,
kočioni sistem), sisteme pogonskih
jedinica (sistem motora, sistem
menjača) ili osigurač upravljača,
obratite se ovlašćenom prodavcu.
OPREZ!
Ako je neophodno oprati odeljak motora,
pazite da ne poprskate direktno kutiju sa
osiguračima i motore brisača
vetrobranskog stakla.
213

Opšte informacije
Osigurači štite električni sistem od prejake
struje.
Kada neki uređaj nije ispravan, proverite da li
na ubodnom osiguraču ima tragova kratkog
spoja/topljenja.
Takođe, imajte na umu da dugotrajna
upotreba električnih utičnica dok je motor
isključen može izazvati pražnjenje
akumulatora vozila.

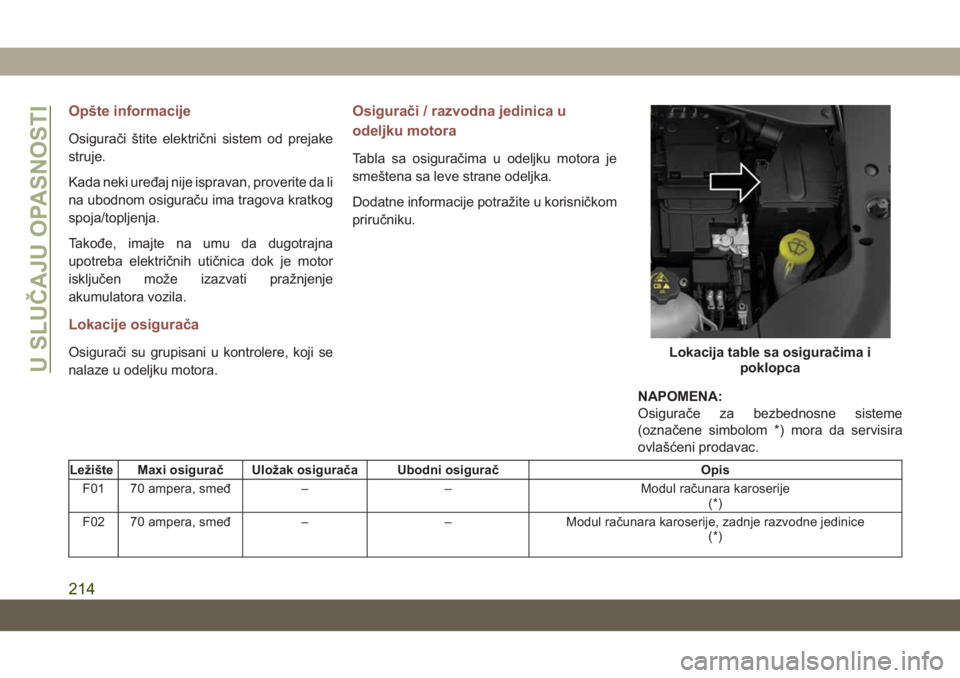

Lokacije osigurača
Osigurači su grupisani u kontrolere, koji se
nalaze u odeljku motora.
Osigurači / razvodna jedinica u
odeljku motora
Tabla sa osiguračima u odeljku motora je
smeštena sa leve strane odeljka.
Dodatne informacije potražite u korisničkom
priručniku.NAPOMENA:
Osigurače za bezbednosne sisteme
(označene simbolom *) mora da servisira
ovlašćeni prodavac.
Ležište Maxi osigurač UIožak osigurača Ubodni osigurač Opis
F01 70 ampera, smeđ –– Modul računara karoserije
(*)
F02 70 ampera, smeđ ––Modul računara karoserije, zadnje razvodne jedinice
(*)
Lokacija table sa osiguračima ipoklopcaU SLUČAJU OPASNOSTI
