2019 JEEP COMPASS Knjižica za upotrebu i održavanje (in Serbian)

Grupa 2
Deca mase između 15 kg i 25 kg i koja su
prevelika za sistem za vezivanje dece Grupe
1 mogu da koriste sistem za vezivanje dece
Grupe 2.
Kako se vidi na sl. C, sistem za vezivanje
dece Grupe 2 pravilno postavlja dete u
odnosu na sigurnosni pojas, tako da pojas
za rame pravilno prelazi preko grudi, a ne
preko vrata deteta, a pojas za krilo stoji uz
karlicu a ne uz trbuh.
Grupa 3
Deca mase između 22 kg i 36 kg koja su
dovoljno visoka da mogu da koriste
sigurnosni pojas za odrasle mogu da koriste
sistem za vezivanje dece grupe 3. Sistem za
vezivanje dece grupe 3 postavlja pojas za
krilo na karlicu deteta. Dete mora da bude
dovoljno visoko da mu rameni pojas prelazi
preko grudi a ne preko vrata.
Sl. D ilustruje sistem za vezivanje dece
grupe 3 pravilno postavljen na zadnjem
sedištu.
UPOZORENJE!
• Nepravilno postavljanje može dadovede do otkaza sistema za vezivanje
beba ili dece. Sistem može biti labav u
toku sudara. Može doći do teških
povreda ili smrti deteta. Pri postavljanju
sistema za vezivanje beba ili dece
postupajte strogo prema uputstvima
proizvođača sistema za vezivanje dece.
• Nemojte da pomerate sedište unapred ili unazad kada na njega postavite
sistem za vezivanje dece, jer tako
možete da razlabavite pričvršćivače.
Uklonite sistem za vezivanje dece pre
nego što podesite položaj sedišta. Kada
podesite sedište, ponovo postavite
sistem za vezivanje dece.
• Kada se sistem za vezivanje dece ne koristi, pričvrstite ga sigurnosnim
pojasom ili ISOFIX pričvršćivačima, ili
ga uklonite iz vozila. Nemojte ga
ostavljati u vozilu, a da ga ne fiksirate. U
slučaju iznenadnog zaustavljanja ili
saobraćajne nezgode, on može da
udari putnike ili u naslone sedišta i
izazove teške telesne povrede.
Sl. CSl. D
135

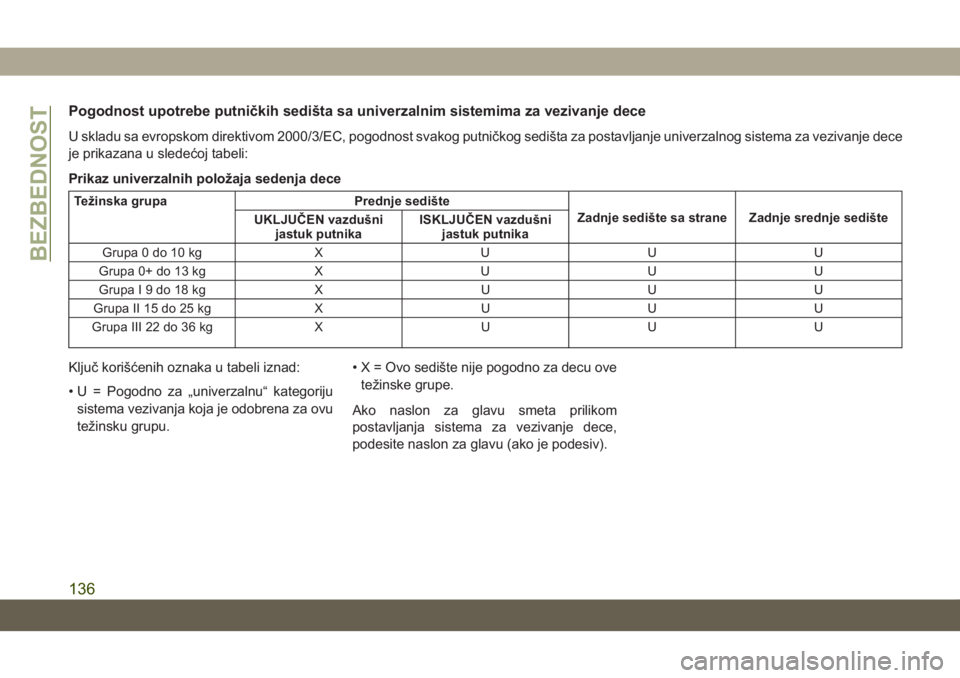

Pogodnost upotrebe putničkih sedišta sa univerzalnim sistemima za vezivanje dece
U skladu sa evropskom direktivom 2000/3/EC, pogodnost svakog putničkog sedišta za postavljanje univerzalnog sistema za vezivanje dece
je prikazana u sledećoj tabeli:
Prikaz univerzalnih položaja sedenja dece
Težinska grupaPrednje sedište
Zadnje sedište sa strane Zadnje srednje sedište
UKLJUČEN vazdušni
jastuk putnika ISKLJUČEN vazdušni
jastuk putnika
Grupa 0 do 10 kg XU UU
Grupa 0+ do 13 kg XU UU
GrupaI9do18kg XU UU
Grupa II 15 do 25 kg XU UU
Grupa III 22 do 36 kg XU UU
Ključ korišćenih oznaka u tabeli iznad:
• U = Pogodno za „univerzalnu“ kategoriju
sistema vezivanja koja je odobrena za ovu
težinsku grupu. • X = Ovo sedište nije pogodno za decu ove
težinske grupe.
Ako naslon za glavu smeta prilikom
postavljanja sistema za vezivanje dece,
podesite naslon za glavu (ako je podesiv).
BEZBEDNOST
136

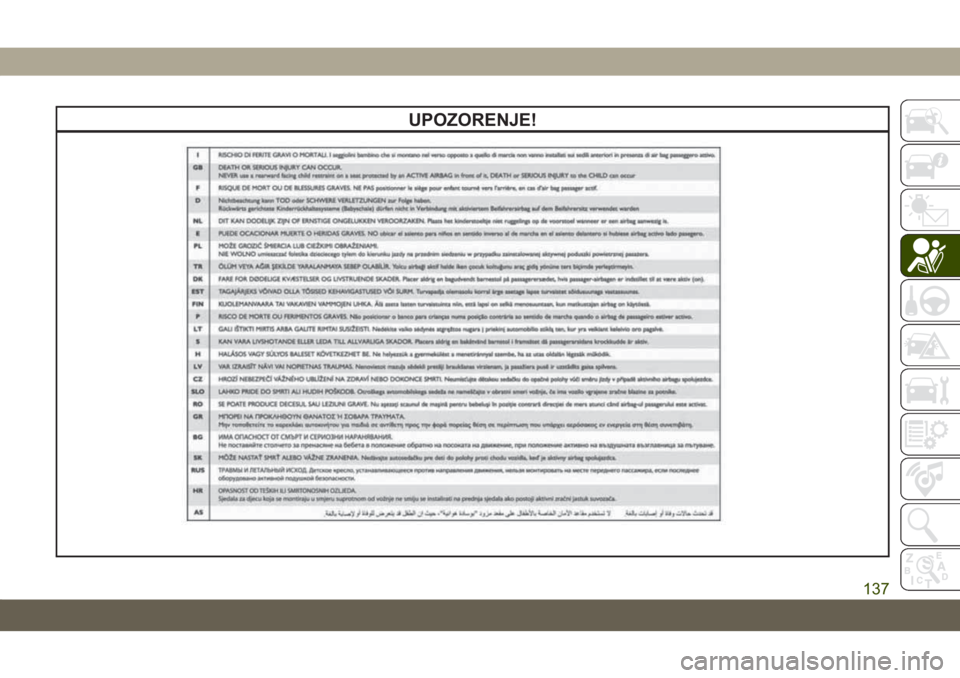

UPOZORENJE!
137

Sigurnosni pojasevi za stariju decu
Deca visine preko 1,50 m mogu da nose
sigurnosne pojaseve umesto da koriste
sistem za vezivanje dece.
Primenite ovaj jednostavni test od 5 koraka
da proverite da li sigurnosni pojas odgovara
detetu ili ono treba i dalje da koristi sistem za
vezivanje dece iz grupe 2 ili grupe 3 kako bi
se postiglo da sigurnosni pojas bolje
odgovara detetu:
1. Može li dete da sedne tako da budenaslonjeno na naslon sedišta vozila?
2. Da li su kolena deteta udobno savijena preko prednje strane sedišta dok je
naslonjeno na naslon sedišta?
3. Da li sigurnosni pojas za rame prelazi preko detetovog ramena između vrata i
ruke?
4. Da li je pojas za krilo u najnižem mogućem položaju – da li dodiruje butine,
a ne dodirujući stomak?
5. Da li dete može da sedi u tom položaju u toku celog puta? Ako je odgovor na bilo koje od ovih pitanja
“ne”, to znači da je detetu u tom vozilu i dalje
potreban sistem za vezivanje dece iz grupe
2 ili 3. Ako dete koristi sigurnosni pojas za
krilo/rame, proverite povremeno kako pojas
stoji i uverite se da je kopča sigurnosnog
pojasa zakopčana. Ako se dete izvija ili
povija, to može pomeriti pojas sa mesta na
kome treba da stoji. Ako pojas za rame
dodiruje lice ili vrat, pomerite dete bliže
sredini vozila ili koristite sedište za podizanje
da bi sigurnosni pojas stajao kako treba.
UPOZORENJE!
Nikada nemojte da dozvolite detetu da
stavi sigurnosni pojas za rame ispod
pazuha ili iza leđa. U slučaju sudara
sigurnosni pojas za rame neće efikasno
zaštititi dete, što može dovesti do teških
povreda ili smrti. Dete uvek mora da
koristi sigurnosni pojas koji je pravilno
postavljen i na rame i na krilo.
ISOFIX Sistem za vezivanje
Vaše vozilo je opremljeno ISOFIX
pričvršćivačima sistema za vezivanje dece.
Taj sistem omogućava postavljanje dečijih
sedišta sa ISOFIX sistemom bez korišćenja
sigurnosnih pojaseva vozila. Sistem ISOFIX
se sastoji od dva donja pričvršćivača na
pregibu između donjeg dela i naslona sedišta i
gornji pričvršćivač, koji se nalazi iza sedišta.
Primer univerzalnog ISOFIX sistema za
vezivanje dece za masenu grupu 1 je
prikazan na sl. E. ISOFIX sistemi za
vezivanje dece su dostupni i za ostale
masene grupe.
Sl. E
BEZBEDNOST
138

Lokacija ISOFIX pričvršćivača
Donji pričvršćivači su okrugle šipke koje se
nalaze na mestu gde se zadnja strana
donjeg dela sedišta spaja sa naslonom
sedišta, ispod simbola za pričvršćivače na
naslonu sedišta. Vidljivi su samo kada
pogurate zadnje sedište kako biste postavili
sistem za vezivanje dece. Lako ćete ih
napipati ako pređete prstom duž razmaka
između naslona i donjeg dela sedišta.
Lokacija pričvršćivača za traku
Pričvršćivači za traku se nalaze na
naslonima zadnjih sedišta sa strane.ISOFIX sistemi za vezivanje dece poseduju
krutu polugu sa svake strane. Na svakom se
nalazi konektor za povezivanje sa donjim
pričvršćivačem i mogućnost podešavanja
čvršće veze sa pričvršćivačem. Sistemi za
vezivanje dece okrenuti ka napred i neki
sistemi okrenuti ka nazad takođe mogu imati
traku za pričvršćivanje. Traka ima kuku na
kraju koja se kači na gornji pričvršćivač za
traku i mogućnost zatezanja trake nakon
povezivanja sa pričvršćivačem.
ISOFIX za srednje sedište
UPOZORENJE!
• Ovo vozilo nije opremljeno centralnim
ISOFIX pričvršćivačima ili
pričvršćivačima za traku. Nijedan tip
ISOFIX sistema za vezivanje dece nije
odobren za upotrebu u tom položaju.
Nemojte da postavljate sistem za
vezivanje dece okrenut unapred na
sredinu zadnje klupe pomoću
pričvršćivača za traku.
• Ako želite da postavite sedište za decu
na sedište u sredini, upotrebite
sigurnosni pojas.
• Nikada ne koristite isti donji priključak
za više sistema za vezivanje dece.
Uputstva za uobičajeno postavljanje
naći ćete u poglavlju “Da biste postavili
ISOFIX sistem za vezivanje dece”.
Položaji donjih pričvršćivača
Lokacije pričvršćivača za traku
139

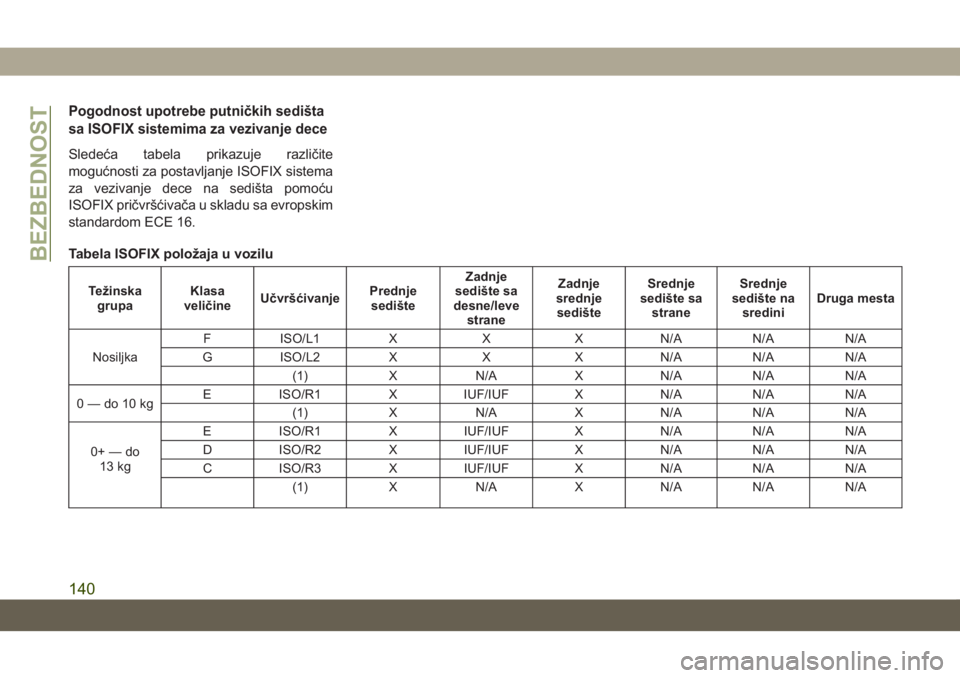

Pogodnost upotrebe putničkih sedišta
sa ISOFIX sistemima za vezivanje dece
Sledeća tabela prikazuje različite
mogućnosti za postavljanje ISOFIX sistema
za vezivanje dece na sedišta pomoću
ISOFIX pričvršćivača u skladu sa evropskim
standardom ECE 16.
Tabela ISOFIX položaja u vozilu
Težinskagrupa Klasa
veličine Učvršćivanje Prednje
sedište Zadnje
sedište sa
desne/leve strane Zadnje
srednje sedište Srednje
sedište sa strane Srednje
sedište na sredini Druga mesta
Nosiljka F ISO/L1 X X X N/A N/A N/A
G ISO/L2 X X X N/A N/A N/A (1) X N/A X N/A N/A N/A
0—do10kg E ISO/R1 X IUF/IUF X N/A N/A N/A
(1) X N/A X N/A N/A N/A
0+—do 13 kg E ISO/R1 X IUF/IUF X N/A N/A N/A
D ISO/R2 X IUF/IUF X N/A N/A N/A
C ISO/R3 X IUF/IUF X N/A N/A N/A
(1) X N/A X N/A N/A N/A
BEZBEDNOST
140

Težinskagrupa Klasa
veličine Učvršćivanje Prednje
sedište Zadnje
sedište sa
desne/leve strane Zadnje
srednje sedište Srednje
sedište sa strane Srednje
sedište na sredini Druga mesta
I–od9do 18 kg D ISO/R2 X IUF/IUF X N/A N/A N/A
C ISO/R3 X IUF/IUF X N/A N/A N/A
B ISO/F2 X IUF/IUF X N/A N/A N/A
B1 ISO/F2X X IUF/IUF X N/A N/A N/A A ISO/F3 X IUF/IUF X N/A N/A N/A (1) X N/A X N/A N/A N/A
II–od15do 25 kg (1) X N/A X N/A N/A N/A
III–od22do 36 kg (1) X N/A X N/A N/A N/A
Ključ korišćenih oznaka u tabeli iznad:
• (1) = Za sisteme za vezivanje dece koji
nemaju oznaku identifikacije klase ISO/XX
(A do G), za primenljivu težinsku grupu,
proizvođač automobila će naznačiti
preporučene ISOFIX sistem(e) za
vezivanje dece za svaki položaj.
• IUF = Pogodno za ISOFIX sisteme za vezivanje dece koji su okrenuti ka napred i
pripadaju univerzalnoj kategoriji koja je
odobrena za ovu težinsku grupu. • X = ISOFIX položaj nije pogodan za
ISOFIX sisteme za vezivanje dece u ovoj
težinskoj grupi i/ili klasi veličine.
Prilikom postavljanja, uvek sledite
uputstvo proizvođača sistema za
vezivanje dece. Nećete moći svaki sistem
da postavite po uputstvu prikazanom
ovde. Kada koristite univerzalni ISOFIX
sistem za vezivanje dece, možete da koristite samo odobrene sisteme za
vezivanje dece sa oznakom ECE R44
(izdanje R44/03 ili novije) „Universal
ISOFIX“.
Postavljanje ISOFIX sistema za
vezivanje dece
1. Olabavite podešivače na donjim
konektorima i na traci pričvršćivača
dečjeg sedišta da biste lakše povezali
konektor sa pričvršćivačem vozila.
141

2. Postavite dečje sedište između donjihpričvršćivača sedišta na koje ga
postavljate. Kod nekih sedišta moraćete
da povećate nagib sedišta i/ili podignete
naslon za glavu (ako je podesiv) da bi
dečje sedište moglo da se postavi. Ako
zadnje sedište može da se pomeri
napred ili nazad, pomerite ga do kraja
unazad da biste napravili mesta za dečje
sedište. Možete i da pomerite prednje
sedište unapred da biste dobili više
prostora za dečje sedište.
3. Povežite konektore sistema za vezivanje sa donjim pričvršćivačima na izabranom
sedištu.
4. Ako sistem poseduje pričvršćivač za traku, povežite ga sa gornjim
pričvršćivačem sedišta. Da biste videli
uputstva za povezivanje pričvršćivača
trake pogledajte odeljak „Postavljanje
sistema za vezivanje dece pomoću
gornjeg pričvršćivača za traku“.
5. Zategnite sve trake pomeranjem sistema za vezivanje unazad i nadole ka sedištu.
Smanjite labavost traka u skladu sa uputstvima proizvođača sistema za
vezivanje dece.
6. Proverite da li je sistem za vezivanje dece čvrsto postavljen povlačenjem dečjeg
sedišta napred-nazad po putanji pojasa.
Ne bi smelo da se pomera više od 25 mm
u bilo kom pravcu.
UPOZORENJE!
• Nepravilno postavljanje sistema zavezivanje dece u ISOFIX pričvršćivače
može da izazove kvar sistema. Može
doći do teških povreda ili smrti deteta.
Pri postavljanju sistema za vezivanje
beba ili dece postupajte strogo prema
uputstvima proizvođača sistema za
vezivanje dece.
• Pričvršćivači za sistem za vezivanje
dece konstruisani su da izdrže samo
opterećenje koje može da stvori
pravilno podešen sistem za vezivanje
dece. Oni se ne smeju ni u kom slučaju
koristiti kao sigurnosni pojasevi za
odrasle, niti kao pojasevi druge
namene; takođe se ne smeju
UPOZORENJE!
upotrebljavati za kačenje drugih stvari ili
opreme za vozilo.
• Sistem za vezivanje dece bi trebalo
postavljati samo dok je vozilo
zaustavljeno. Škljocanje označava da
je ISOFIX sistem za vezivanje dece
pravilno pričvršćen za nosače.
Postavljanje sistema za vezivanje
dece pomoću gornjeg pričvršćivača
za traku:
1. Pogledajte iza sedišta na kom želite da postavite sistem za vezivanje dece i
potražite pričvršćivač za traku. Možda
ćete morati da pomerite sedište napred
da biste lakše došli do pričvršćivača. Ako
na tom sedištu nema gornjeg
pričvršćivača, pomerite sistem za
vezivanje dece na drugo sedište, ako je
na njemu dostupan pričvršćivač.
2.
Usmerite traku pričvršćivača da biste
obezbedili direktnu vezu između
pričvršćivača i dečjeg sedišta. Ako vaše
vozilo poseduje podesive zadnje naslone
BEZBEDNOST
142
