Ležište Maxi osigurač UIožak osigurača Ubodni osiguračOpis
F03 – 30 ampera, ružičast
sa HID svetlima
20 ampera, plav bez HID svetala –
Računar karoserije za napajanje, HID indikatori
(*)
F04 –40 ampera, smeđ –Modul elektronske kontrole kočnica
(*)
F05 –40 ampera, smeđ – Grejač PTC
(*)
F06 40 ampera,
narandžast –– Relej startera
(*)
F07 40 ampera,
narandžast –– Zadnja razvodna jedinica za priključivanje prikolice
(*)
F08 – 30 ampera, ružičast –Napajanje za TCM; AGSM, upravljanje volanom
(*)
F09 – –7,5 ampera, braon ECM, TCM, Kontrola ventilatora hladnjaka
(*)
F10 – –20 ampera, žut Sirena
F11 – –20 ampera, žut –
benzinski i dizel motori od 1,4 l
25 ampera, proziran — motori od 2,4 l / UREA ECM/PCM/UREA brizgaljke goriva
(*)
F14 – –7,5 ampera, braon Grejač kartera, dizel-motor
(*)
F15 40 ampera,
narandžast –– Pumpa modula za kontrolu kočnica
(*)
215

Ležište Maxi osigurač UIožak osigurača Ubodni osiguračOpis
F16 – –10 ampera, crven Napajanje upravljačkog modula motora, automatski menjač
(*)
F17 – –10 ampera, crven Sekundarni vodovi motora
(*)
F18 – –20 ampera, žut Utičnica od 12 V u zadnjem prtljažnom prostoru, pod naponom
tokom rada motora
F19 – –7,5 ampera, braon Kompresor klima-uređaja
F20 – –20 ampera, žut Upaljač za cigarete
F21 – –20 ampera, žut Pumpa za gorivo
(*)
F22 – –20 ampera, žut –
benzinski motor
15 ampera, plav – dizel-motor Benzin — Kalem paljenja / Brizgaljka dizel goriva — Dizel
komponente(*)
F23 – –30 ampera, zelen Mreža grejača prozora
F24 – –15 ampera, plav Napajanje elektronske jedinice automatskog menjača
(*)
F30 – –20 ampera, žut (po izboru
korisnika, premešteno sa F18) Utičnica od 12 V u zadnjem prtljažnom prostoru, trajno se
napaja iz akumulatora
F81 60 ampera, plav ––Modul svećice, DDCT SDU napajanje iz akumulatora
(*)
F82 –40 ampera, zelen – Grejač filtera za dizel gorivo
(*)
F83 –40 ampera, zelen –Ventilator sistema za klimatizaciju
U SLUČAJU OPASNOSTI
216

Ležište Maxi osigurač UIožak osigurača Ubodni osiguračOpis
F84 – –30 ampera, zelen Napajanje pogona na svim točkovima
(*)
F87 – –5 ampera, smeđ Birač stepena prenosa, automatski menjač
(*)
F88 – –7,5 ampera, braon Grejana spoljna ogledala
F89 – –30 ampera, zelen Grejani zadnji prozor
F90 – –5 ampera, smeđ Senzor IBS (stanja napunjenosti akumulatora)
(*)
Fxx – –10 ampera, crven Dvostruki kontrolni relej akumulatora sa NON DDCT Trans
(*)
7,5 ampera, braon Dvostruki kontrolni relej akumulatora sa DDCT Trans (*)
Kutija sa osiguračima ima i dodatne držače
za ATO osigurače na dnu.
LežišteATO/UNIVAL osigurač Opis
F1 5 ampera, smeđ Upravljački modul pogonskog sklopa (4x4/AWD)
(*)
F2 10 ampera, crven ECM — Pokreni „Diagnostic Sense“
(*)
F3 2 ampera, siv Modul kontrole upravljača
(*)
217

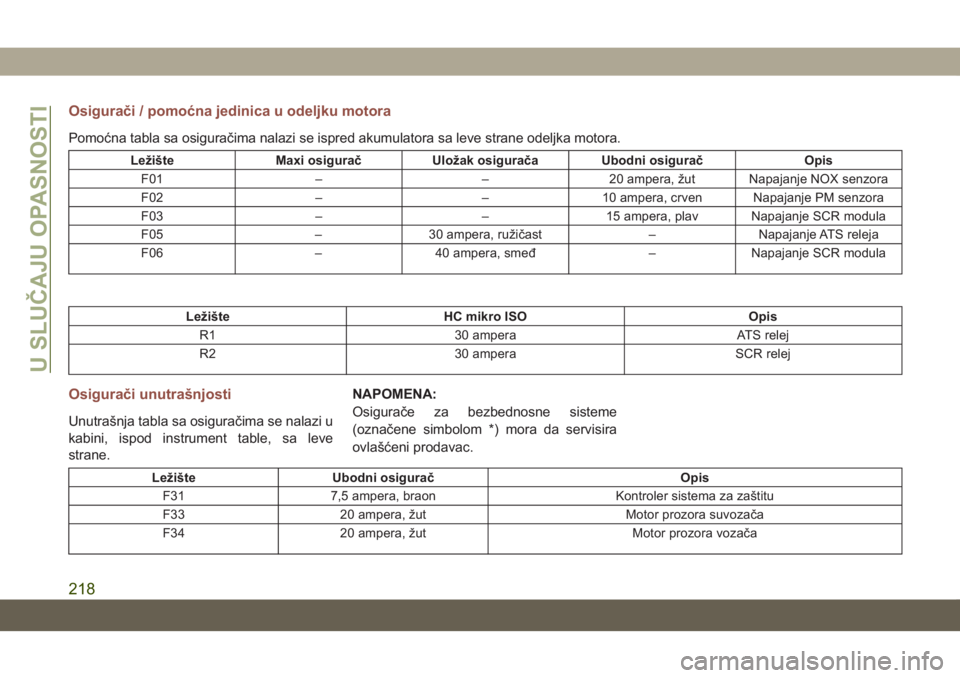

Osigurači / pomoćna jedinica u odeljku motora
Pomoćna tabla sa osiguračima nalazi se ispred akumulatora sa leve strane odeljka motora.
LežišteMaxi osigurač UIožak osigurača Ubodni osigurač Opis
F01 ––20 ampera, žut Napajanje NOX senzora
F02 ––10 ampera, crven Napajanje PM senzora
F03 ––15 ampera, plav Napajanje SCR modula
F05 –30 ampera, ružičast –Napajanje ATS releja
F06 –40 ampera, smeđ –Napajanje SCR modula
Ležište HC mikro ISO Opis
R1 30 ampera ATS relej
R2 30 ampera SCR relej
Osigurači unutrašnjosti
Unutrašnja tabla sa osiguračima se nalazi u
kabini, ispod instrument table, sa leve
strane.NAPOMENA:
Osigurače za bezbednosne sisteme
(označene simbolom *) mora da servisira
ovlašćeni prodavac.
Ležište
Ubodni osigurač Opis
F31 7,5 ampera, braon Kontroler sistema za zaštitu
F33 20 ampera, žut Motor prozora suvozača
F34 20 ampera, žut Motor prozora vozača
U SLUČAJU OPASNOSTI
218

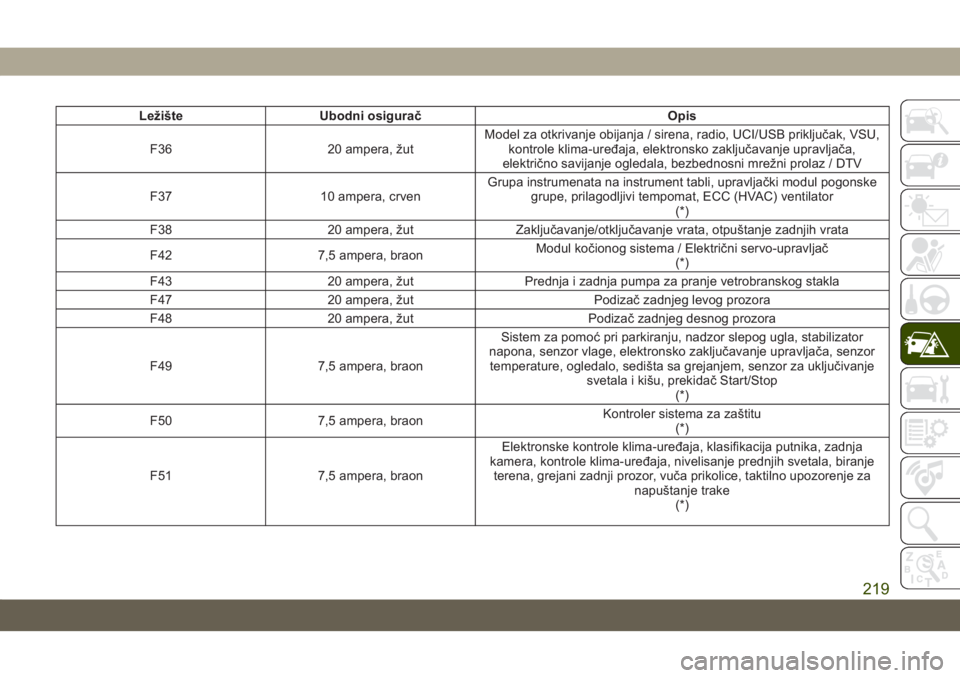

LežišteUbodni osigurač Opis
F36 20 ampera, žutModel za otkrivanje obijanja / sirena, radio, UCI/USB priključak, VSU,
kontrole klima-uređaja, elektronsko zaključavanje upravljača,
električno savijanje ogledala, bezbednosni mrežni prolaz / DTV
F37 10 ampera, crvenGrupa instrumenata na instrument tabli, upravljački modul pogonske
grupe, prilagodljivi tempomat, ECC (HVAC) ventilator (*)
F38 20 ampera, žut Zaključavanje/otključavanje vrata, otpuštanje zadnjih vrata
F42 7,5 ampera, braon Modul kočionog sistema / Električni servo-upravljač
(*)
F43 20 ampera, žut Prednja i zadnja pumpa za pranje vetrobranskog stakla
F47 20 ampera, žut Podizač zadnjeg levog prozora
F48 20 ampera, žut Podizač zadnjeg desnog prozora
F49 7,5 ampera, braon Sistem za pomoć pri parkiranju, nadzor slepog ugla, stabilizator
napona, senzor vlage, elektronsko zaključavanje upravljača, senzor temperature, ogledalo, sedišta sa grejanjem, senzor za uključivanje svetala i kišu, prekidač Start/Stop(*)
F50 7,5 ampera, braon Kontroler sistema za zaštitu
(*)
F51 7,5 ampera, braon Elektronske kontrole klima-uređaja, klasifikacija putnika, zadnja
kamera, kontrole klima-uređaja, nivelisanje prednjih svetala, biranje terena, grejani zadnji prozor, vuča prikolice, taktilno upozorenje za napuštanje trake(*)
219

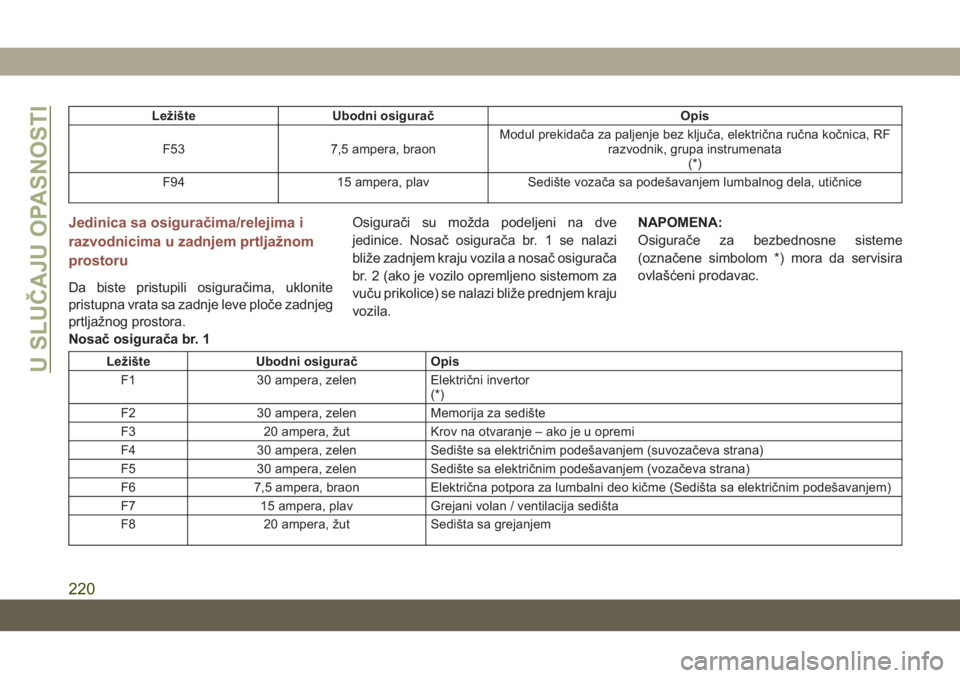

LežišteUbodni osigurač Opis
F53 7,5 ampera, braon Modul prekidača za paljenje bez ključa, električna ručna kočnica, RF
razvodnik, grupa instrumenata(*)
F94 15 ampera, plav Sedište vozača sa podešavanjem lumbalnog dela, utičnice
Jedinica sa osiguračima/relejima i
razvodnicima u zadnjem prtljažnom
prostoru
Da biste pristupili osiguračima, uklonite
pristupna vrata sa zadnje leve ploče zadnjeg
prtljažnog prostora. Osigurači su možda podeljeni na dve
jedinice. Nosač osigurača br. 1 se nalazi
bliže zadnjem kraju vozila a nosač osigurača
br. 2 (ako je vozilo opremljeno sistemom za
vuču prikolice) se nalazi bliže prednjem kraju
vozila.
NAPOMENA:
Osigurače za bezbednosne sisteme
(označene simbolom *) mora da servisira
ovlašćeni prodavac.
Nosač osigurača br. 1
Ležište Ubodni osigurač Opis
F1 30 ampera, zelen Električni invertor
(*)
F2 30 ampera, zelen Memorija za sedište
F3 20 ampera, žut Krov na otvaranje – ako je u opremi
F4 30 ampera, zelen Sedište sa električnim podešavanjem (suvozačeva strana)
F5 30 ampera, zelen Sedište sa električnim podešavanjem (vozačeva strana)
F6 7,5 ampera, braon Električna potpora za lumbalni deo kičme (Sedišta sa električnim podešavanjem)
F7 15 ampera, plav Grejani volan / ventilacija sedišta
F8 20 ampera, žut Sedišta sa grejanjemU SLUČAJU OPASNOSTI
220

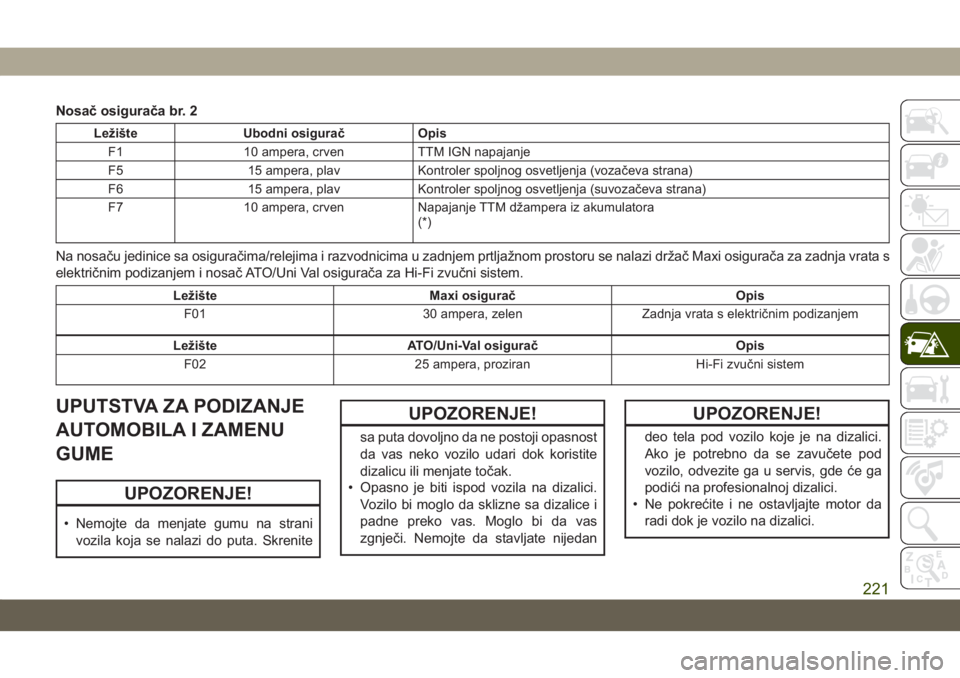

Nosač osigurača br. 2
LežišteUbodni osigurač Opis
F1 10 ampera, crven TTM IGN napajanje
F5 15 ampera, plav Kontroler spoljnog osvetljenja (vozačeva strana)
F6 15 ampera, plav Kontroler spoljnog osvetljenja (suvozačeva strana)
F7 10 ampera, crven Napajanje TTM džampera iz akumulatora
(*)
Na nosaču jedinice sa osiguračima/relejima i razvodnicima u zadnjem prtljažnom prostoru se nalazi držač Maxi osigurača za zadnja vrata s
električnim podizanjem i nosač ATO/Uni Val osigurača za Hi-Fi zvučni sistem.
Ležište Maxi osigurač Opis
F01 30 ampera, zelenZadnja vrata s električnim podizanjem
Ležište ATO/Uni-Val osigurač Opis
F02 25 ampera, proziran Hi-Fi zvučni sistem
UPUTSTVA ZA PODIZANJE
AUTOMOBILA I ZAMENU
GUME
UPOZORENJE!
• Nemojte da menjate gumu na strani
vozila koja se nalazi do puta. Skrenite
UPOZORENJE!
sa puta dovoljno da ne postoji opasnost
da vas neko vozilo udari dok koristite
dizalicu ili menjate točak.
• Opasno je biti ispod vozila na dizalici.
Vozilo bi moglo da sklizne sa dizalice i
padne preko vas. Moglo bi da vas
zgnječi. Nemojte da stavljate nijedan
UPOZORENJE!
deo tela pod vozilo koje je na dizalici.
Ako je potrebno da se zavučete pod
vozilo, odvezite ga u servis, gde će ga
podići na profesionalnoj dizalici.
• Ne pokrećite i ne ostavljajte motor da
radi dok je vozilo na dizalici.
221

UPOZORENJE!
• Dizalica je alatka namenjena samozameni guma. Ne bi trebalo koristiti
dizalicu za podizanje vozila radi
servisiranja. Podižite vozilo samo na
čvrstoj i ravnoj površini. Izbegavajte
zaleđeno i klizavo tlo.

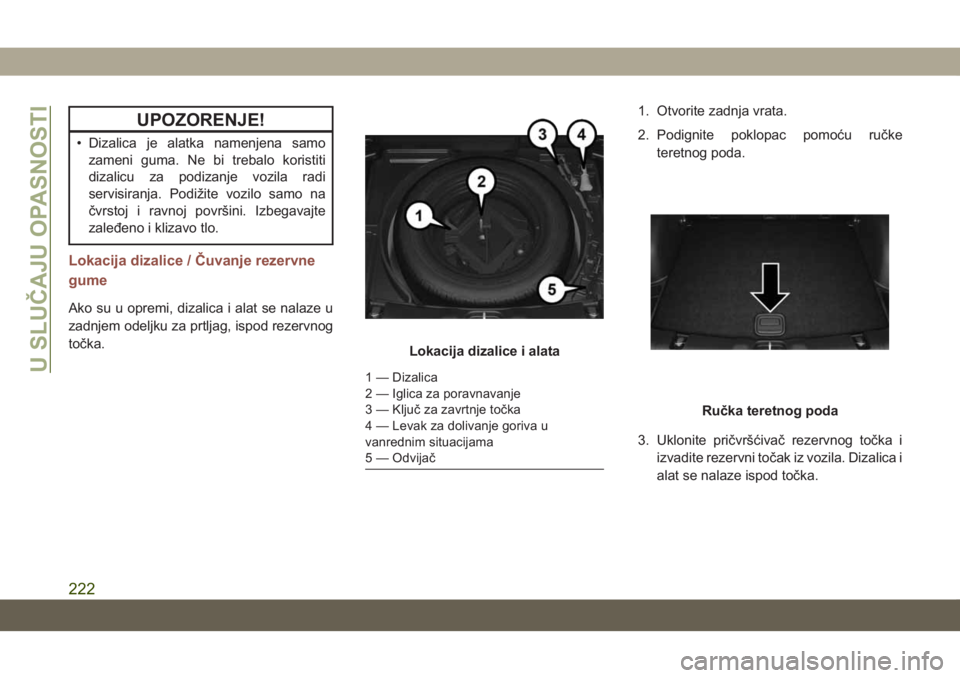

Lokacija dizalice / Čuvanje rezervne
gume
Ako su u opremi, dizalica i alat se nalaze u
zadnjem odeljku za prtljag, ispod rezervnog
točka. 1. Otvorite zadnja vrata.
2. Podignite poklopac pomoću ručke
teretnog poda.
3. Uklonite pričvršćivač rezervnog točka i izvadite rezervni točak iz vozila. Dizalica i
alat se nalaze ispod točka.
Lokacija dizalice i alata
1 — Dizalica
2 — Iglica za poravnavanje
3 — Ključ za zavrtnje točka
4 — Levak za dolivanje goriva u
vanrednim situacijama
5 — Odvijač
Ručka teretnog poda
