2019 Hyundai Kona Manuel du propriétaire (in French)

7-84
Entretien

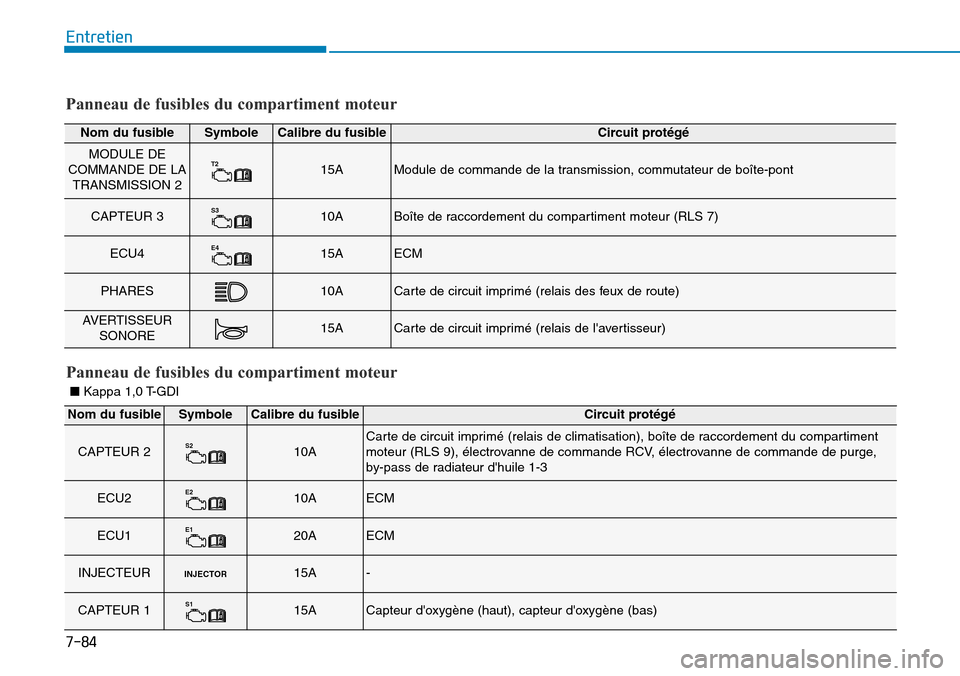

Panneau de fusibles du compartiment moteur
Nom du fusibleSymboleCalibre du fusibleCircuit protégé
MODULE DE
COMMANDE DE LA
TRANSMISSION 2T215AModule de commande de la transmission, commutateur de boîte-pont
CAPTEUR 3S310ABoîte de raccordement du compartiment moteur (RLS 7)
ECU4E415AECM
PHARES10ACarte de circuit imprimé (relais des feux de route)
AVERTISSEUR
SONORE15ACarte de circuit imprimé (relais de l'avertisseur)
Panneau de fusibles du compartiment moteur
■ Kappa 1,0 T-GDI
Nom du fusibleSymboleCalibre du fusibleCircuit protégé
CAPTEUR 2S210ACarte de circuit imprimé (relais de climatisation), boîte de raccordement du compartiment
moteur (RLS 9), électrovanne de commande RCV, électrovanne de commande de purge,
by-pass de radiateur d'huile 1-3
ECU2E210AECM
ECU1E120AECM
INJECTEURINJECTOR15A-
CAPTEUR 1S115ACapteur d'oxygène (haut), capteur d'oxygène (bas)

7-85
7
Entretien
Nom du fusibleSymboleCalibre du fusibleCircuit protégé
BOBINE ALLIGN COIL20ABobine d'allumage 1-3
ECU3E315AECM
CLIMATISATION10ACarte de circuit imprimé (relais de climatisation)
ECU5E510AECM
CAPTEUR 4S415A-
ABS3310AConnecteur de contrôle universel, module de commande de l'ESC
MODULE DE
COMMANDE DE LA
TRANSMISSION 2T2
15A-
CAPTEUR 3S310ABoîte de raccordement du compartiment moteur (RLS 7)
ECU4E415AECM
PHARES10ACarte de circuit imprimé (relais des feux de route)
AVERTISSEUR
SONORE15ACarte de circuit imprimé (relais de l'avertisseur)

7-86
Entretien

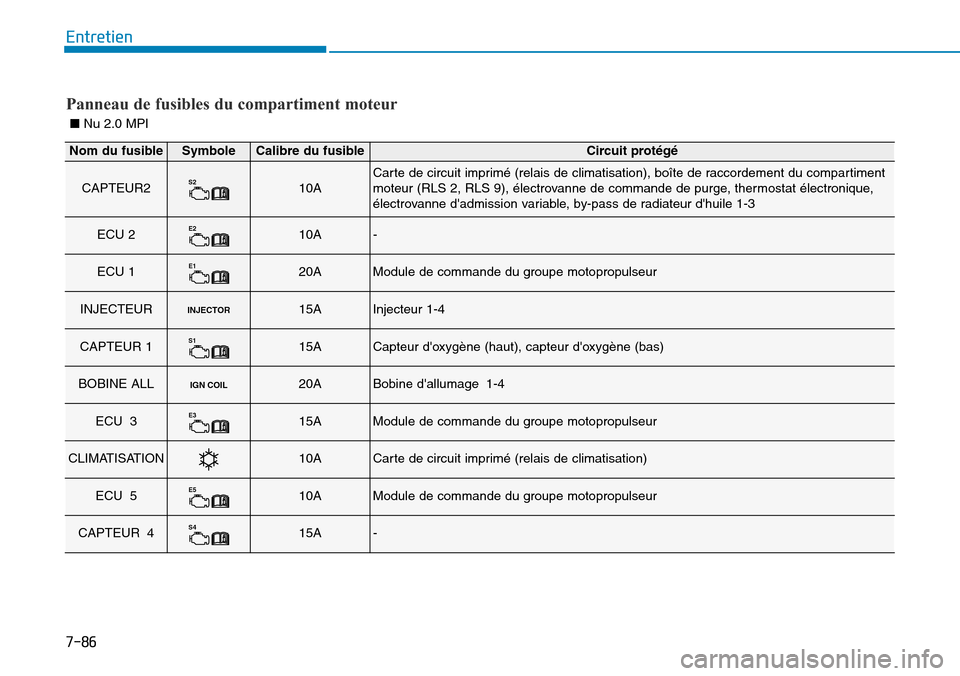

Panneau de fusibles du compartiment moteur
■ Nu 2.0 MPI
Nom du fusibleSymboleCalibre du fusibleCircuit protégé
CAPTEUR2S210ACarte de circuit imprimé (relais de climatisation), boîte de raccordement du compartiment
moteur (RLS 2, RLS 9), électrovanne de commande de purge, thermostat électronique,
électrovanne d'admission variable, by-pass de radiateur d'huile 1-3
ECU 2E210A-
ECU 1E120AModule de commande du groupe motopropulseur
INJECTEURINJECTOR15AInjecteur 1-4
CAPTEUR 1S115ACapteur d'oxygène (haut), capteur d'oxygène (bas)
BOBINE ALLIGN COIL20ABobine d'allumage 1-4
ECU 3E315AModule de commande du groupe motopropulseur
CLIMATISATION10ACarte de circuit imprimé (relais de climatisation)
ECU 5E510AModule de commande du groupe motopropulseur
CAPTEUR 4S415A-

7-87
7
Entretien

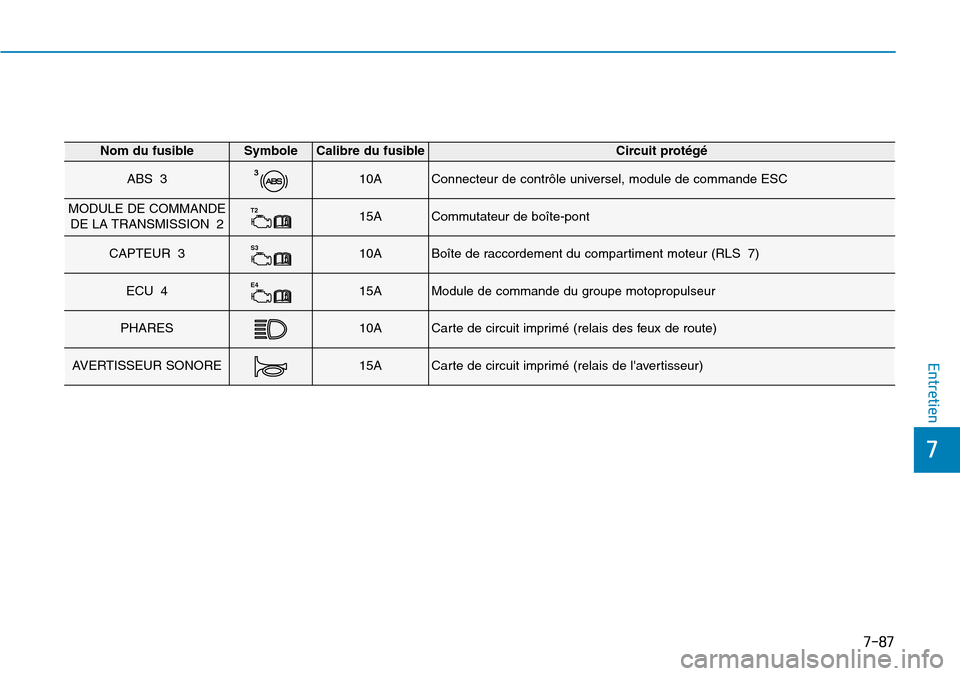

Nom du fusibleSymboleCalibre du fusibleCircuit protégé
ABS 3310AConnecteur de contrôle universel, module de commande ESC
MODULE DE COMMANDE
DE LA TRANSMISSION 2T215ACommutateur de boîte-pont
CAPTEUR 3S310ABoîte de raccordement du compartiment moteur (RLS 7)
ECU 4E415AModule de commande du groupe motopropulseur
PHARES10ACarte de circuit imprimé (relais des feux de route)
AVERTISSEUR SONORE15ACarte de circuit imprimé (relais de l'avertisseur)

7-88
Entretien

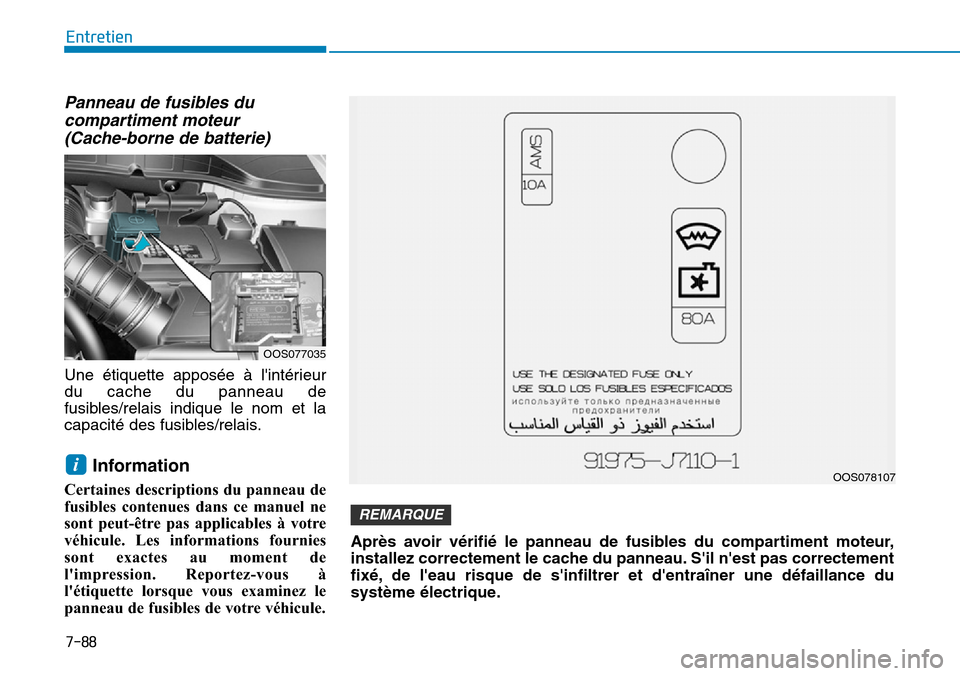

Panneau de fusibles du
compartiment moteur
(Cache-borne de batterie)
Une étiquette apposée à l'intérieur
du cache du panneau de
fusibles/relais indique le nom et la
capacité des fusibles/relais.
Information
Certaines descriptions du panneau de
fusibles contenues dans ce manuel ne
sont peut-être pas applicables à votre
véhicule. Les informations fournies
sont exactes au moment de
l'impression. Reportez-vous à
l'étiquette lorsque vous examinez le
panneau de fusibles de votre véhicule.
iOOS078107
Après avoir vérifié le panneau de fusibles du compartiment moteur,
installez correctement le cache du panneau. S'il n'est pas correctement
fixé, de l'eau risque de s'infiltrer et d'entraîner une défaillance du
système électrique.
REMARQUE
OOS077035

7-89
7
Entretien

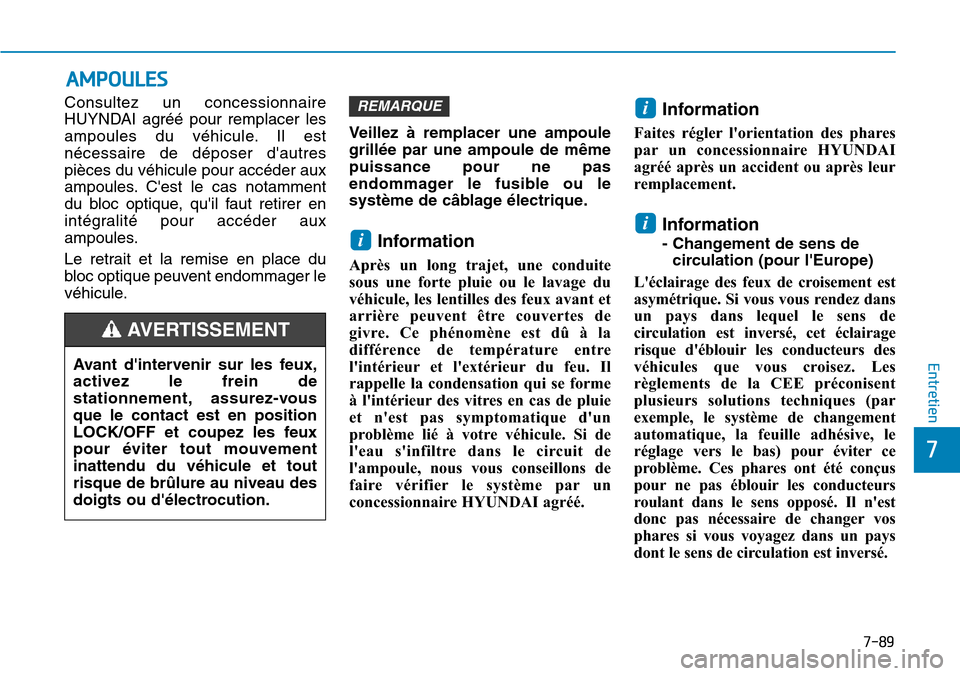

Consultez un concessionnaire
HUYNDAI agréé pour remplacer les
ampoules du véhicule. Il est
nécessaire de déposer d'autres
pièces du véhicule pour accéder aux
ampoules. C'est le cas notamment
du bloc optique, qu'il faut retirer en
intégralité pour accéder aux
ampoules.
Le retrait et la remise en place du
bloc optique peuvent endommager le
véhicule.Veillez à remplacer une ampoule
grillée par une ampoule de même
puissance pour ne pas
endommager le fusible ou le
système de câblage électrique.
Information
Après un long trajet, une conduite
sous une forte pluie ou le lavage du
véhicule, les lentilles des feux avant et
arrière peuvent être couvertes de
givre. Ce phénomène est dû à la
différence de température entre
l'intérieur et l'extérieur du feu. Il
rappelle la condensation qui se forme
à l'intérieur des vitres en cas de pluie
et n'est pas symptomatique d'un
problème lié à votre véhicule. Si de
l'eau s'infiltre dans le circuit de
l'ampoule, nous vous conseillons de
faire vérifier le système par un
concessionnaire HYUNDAI agréé.
Information
Faites régler l'orientation des phares
par un concessionnaire HYUNDAI
agréé après un accident ou après leur
remplacement.
Information
- Changement de sens de
circulation (pour l'Europe)
L'éclairage des feux de croisement est
asymétrique. Si vous vous rendez dans
un pays dans lequel le sens de
circulation est inversé, cet éclairage
risque d'éblouir les conducteurs des
véhicules que vous croisez. Les
règlements de la CEE préconisent
plusieurs solutions techniques (par
exemple, le système de changement
automatique, la feuille adhésive, le
réglage vers le bas) pour éviter ce
problème. Ces phares ont été conçus
pour ne pas éblouir les conducteurs
roulant dans le sens opposé. Il n'est
donc pas nécessaire de changer vos
phares si vous voyagez dans un pays
dont le sens de circulation est inversé.
i
i
i
REMARQUE
AMPOULES
Avant d'intervenir sur les feux,
activez le frein de
stationnement, assurez-vous
que le contact est en position
LOCK/OFF et coupez les feux
pour éviter tout mouvement
inattendu du véhicule et tout
risque de br

7-90
Entretien

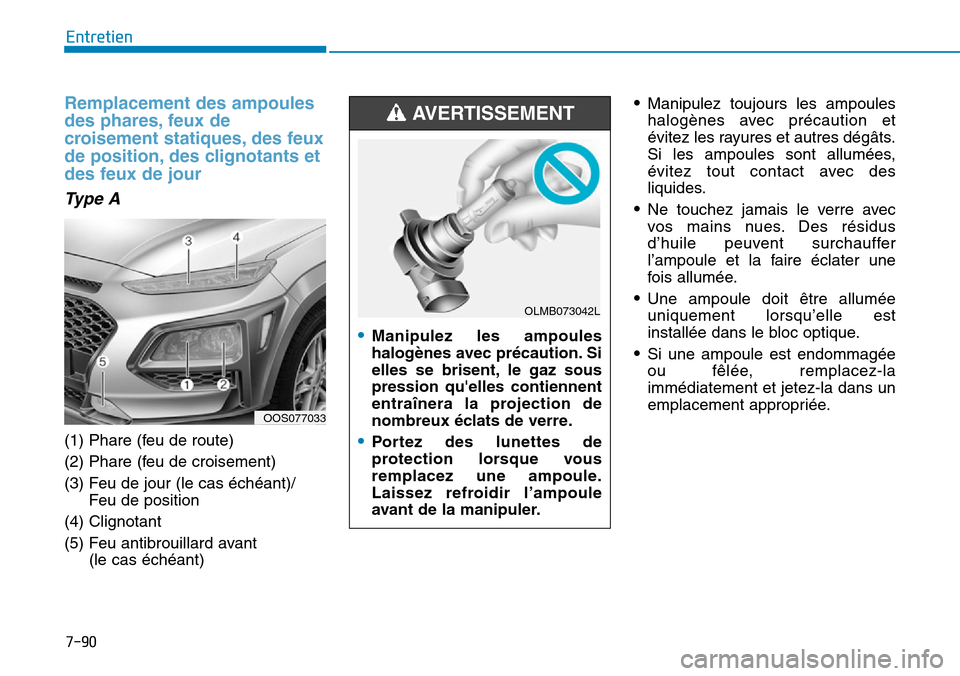

Remplacement des ampoules
des phares, feux de
croisement statiques, des feux
de position, des clignotants et
des feux de jour
Type A
(1) Phare (feu de route)
(2) Phare (feu de croisement)
(3) Feu de jour (le cas échéant)/
Feu de position
(4) Clignotant
(5) Feu antibrouillard avant
(le cas échéant)
•Manipulez toujours les ampoules
halogènes avec précaution et
évitez les rayures et autres dégâts.
Si les ampoules sont allumées,
évitez tout contact avec des
liquides.
•Ne touchez jamais le verre avec
vos mains nues. Des résidus
d’huile peuvent surchauffer
l’ampoule et la faire éclater une
fois allumée.
•Une ampoule doit être allumée
uniquement lorsqu’elle est
installée dans le bloc optique.
•Si une ampoule est endommagée
ou fêlée, remplacez-la
immédiatement et jetez-la dans un
emplacement appropriée.
•Manipulez les ampoules
halogènes avec précaution. Si
elles se brisent, le gaz sous
pression qu'elles contiennent
entraînera la projection de
nombreux éclats de verre.
•Portez des lunettes de
protection lorsque vous
remplacez une ampoule.
Laissez refroidir l’ampoule
avant de la manipuler.
AVERTISSEMENT
OLMB073042L
OOS077033

7-91
7
Entretien

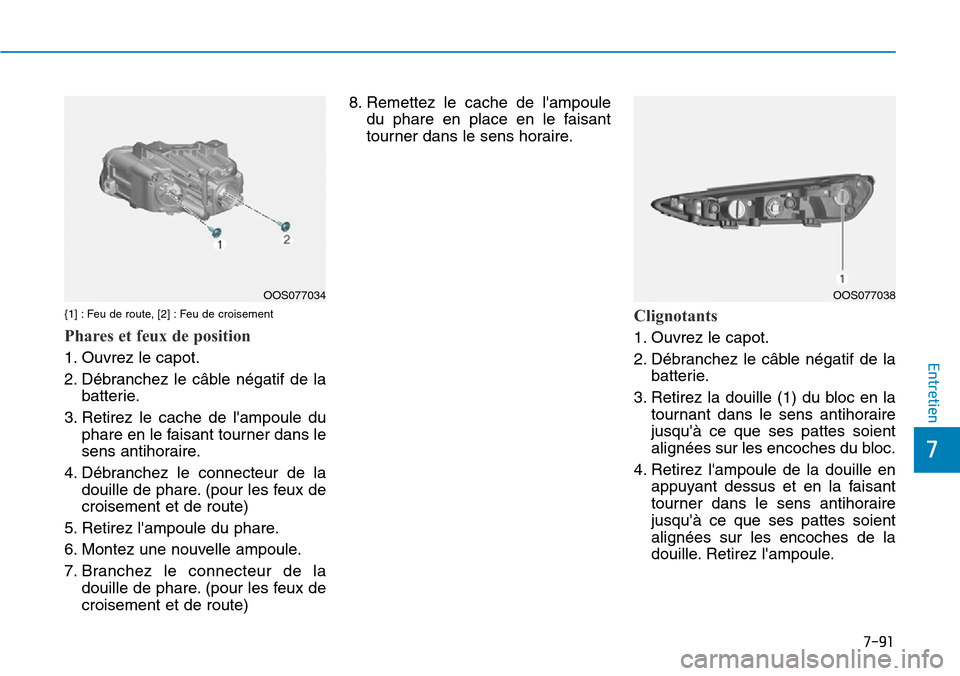

{1] : Feu de route, [2] : Feu de croisement
Phares et feux de position
1. Ouvrez le capot.
2. Débranchez le câble négatif de la
batterie.
3. Retirez le cache de l'ampoule du
phare en le faisant tourner dans le
sens antihoraire.
4. Débranchez le connecteur de la
douille de phare. (pour les feux de
croisement et de route)
5. Retirez l'ampoule du phare.
6. Montez une nouvelle ampoule.
7. Branchez le connecteur de la
douille de phare. (pour les feux de
croisement et de route)8. Remettez le cache de l'ampoule
du phare en place en le faisant
tourner dans le sens horaire.
Clignotants
1. Ouvrez le capot.
2. Débranchez le câble négatif de la
batterie.
3. Retirez la douille (1) du bloc en la
tournant dans le sens antihoraire
jusqu'à ce que ses pattes soient
alignées sur les encoches du bloc.
4. Retirez l'ampoule de la douille en
appuyant dessus et en la faisant
tourner dans le sens antihoraire
jusqu'à ce que ses pattes soient
alignées sur les encoches de la
douille. Retirez l'ampoule.
OOS077038OOS077034
