7-92
Entretien
5. Insérez une nouvelle ampoule
dans la douille en la faisant
tourner jusqu'à ce qu'elle soit en
place.
6. Installez la douille en alignant ses
pattes sur les encoches.
7. Appuyez sur la douille et tournez-
la dans le sens horaire.
Feux de jour
Si les feux à LED ne fonctionnent
pas, nous vous conseillons de
faire vérifier le véhicule par un
concessionnaire HYUNDAI agréé.

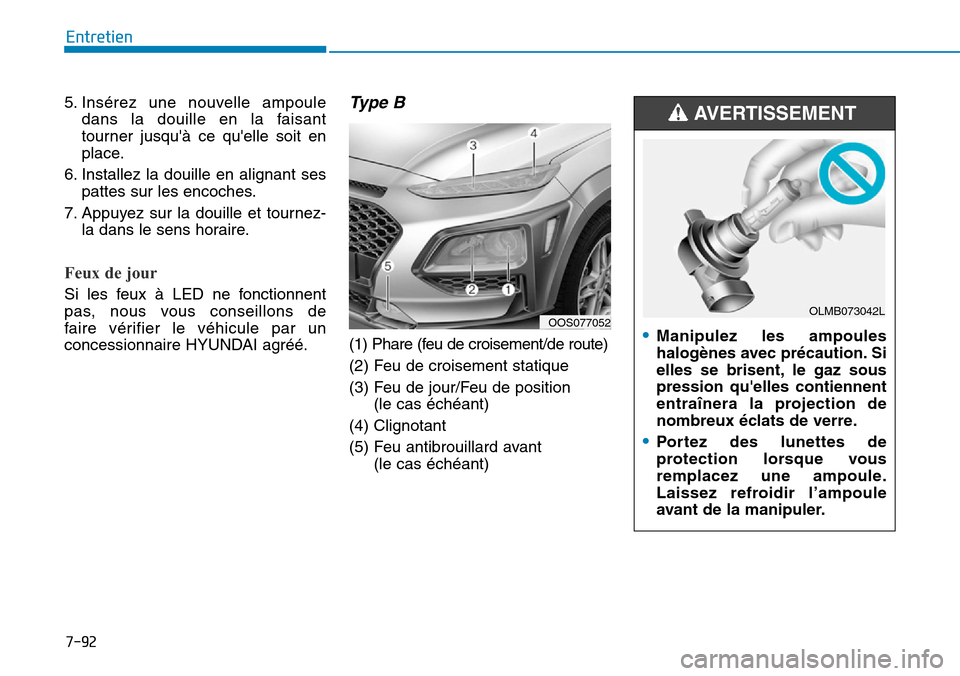

Type B
(1) Phare (feu de croisement/de route)
(2) Feu de croisement statique
(3) Feu de jour/Feu de position
(le cas échéant)
(4) Clignotant
(5) Feu antibrouillard avant
(le cas échéant)•Manipulez les ampoules
halogènes avec précaution. Si
elles se brisent, le gaz sous
pression qu'elles contiennent
entraînera la projection de
nombreux éclats de verre.
•Portez des lunettes de
protection lorsque vous
remplacez une ampoule.
Laissez refroidir l’ampoule
avant de la manipuler.
AVERTISSEMENT
OLMB073042LOOS077052

7-93
7
Entretien
•Manipulez toujours les ampoules
halogènes avec précaution et
évitez les rayures et autres dégâts.
Si les ampoules sont allumées,
évitez tout contact avec des
liquides.
•Ne touchez jamais le verre avec
vos mains nues. Des résidus
d’huile peuvent surchauffer
l’ampoule et la faire éclater une
fois allumée.
•Une ampoule doit être allumée
uniquement lorsqu’elle est
installée dans le bloc optique.
•Si une ampoule est endommagée
ou fêlée, remplacez-la
immédiatement et jetez-la dans un
emplacement appropriée.
Phares
Si le feu à LED ne fonctionne pas,
nous vous conseillons de faire
vérifier le véhicule par un
concessionnaire HYUNDAI agréé.
Feu de croisement statique
1. Ouvrez le capot.
2. Débranchez le câble négatif de la
batterie.
3. Retirez la douille en la faisant
tourner dans le sens antihoraire,
jusqu'à ce que ses pattes soient
alignées sur les encoches.
4. Retirez l'ampoule de la douille en
appuyant dessus et en la faisant
tourner dans le sens antihoraire
jusqu'à ce que ses pattes soient
alignées sur les encoches de la
douille. Retirez l'ampoule.5. Insérez une nouvelle ampoule
dans la douille en la faisant
tourner jusqu'à ce qu'elle soit en
place.
6. Installez la douille en alignant ses
pattes sur les encoches.
7. Appuyez sur la douille et tournez-
la dans le sens horaire.
OOS077037

7-94
Entretien
Clignotants
1. Ouvrez le capot.
2. Débranchez le câble négatif de la
batterie.
3. Retirez la douille en la faisant
tourner dans le sens antihoraire,
jusqu'à ce que ses pattes soient
alignées sur les encoches.
4. Retirez l'ampoule de la douille en
appuyant dessus et en la faisant
tourner dans le sens antihoraire
jusqu'à ce que ses pattes soient
alignées sur les encoches de la
douille. Retirez l'ampoule.5. Insérez une nouvelle ampoule
dans la douille en la faisant
tourner jusqu'à ce qu'elle soit en
place.
6. Installez la douille en alignant ses
pattes sur les encoches.
7. Appuyez sur la douille et tournez-
la dans le sens horaire.
Feux de position et feux de jour
Si les feux à LED ne fonctionnent
pas, nous vous conseillons de faire
vérifier le véhicule par un
concessionnaire HYUNDAI agréé.
Feux antibrouillard avant
(le cas échéant)
1. Desserrez les fixations à ergots du
cache et retirez le cache.
2. Placez votre main derrière le pare-
chocs avant.
3. Déconnectez le connecteur
d'alimentation de la douille.
4. Retirez la douille du boîtier en la
tournant dans le sens antihoraire
jusqu'à ce que ses pattes soient
alignées sur les encoches du boîtier.
5. Installez la nouvelle douille en
alignant ses pattes sur les
encoches du boîtier. Poussez la
douille dans le boîtier et tournez-la
dans le sens horaire.
OOS077059L
OOS077038

7-95
7
Entretien
Orientation des phares et des
feux antibrouillard avant
(pour l'Europe)
Orientation des phares
1. Gonflez les pneus à la pression
indiquée et retirez toute charge du
véhicule, à l'exception du
conducteur, de la roue de secours
et des outils.
2. Le véhicule doit se trouver sur un
terrain plat.
3. Tracez sur l'écran deux lignes
verticales (passant au centre de
chaque phare), ainsi qu'une ligne
horizontale (passant également
au centre de chaque phare).4. Orientez les phares de façon à ce
que la partie la plus lumineuse
soit alignée sur les lignes
verticales et la ligne horizontale.
L'état des phares et de la batterie
doit être normal.
5. Pour orienter les feux de
croisement vers la gauche ou la
droite, tournez le tournevis dans le
sens horaire ou antihoraire. Pour
orienter les feux de croisement
vers le haut ou le bas, tournez le
tournevis dans le sens horaire ou
antihoraire.
Pour orienter les feux de route
vers le haut ou le bas, tournez le
tournevis dans le sens horaire ou
antihoraire.
Orientation des feux
antibrouillard avant
Vous pouvez régler l'orientation des
feux antibrouillard avant de la même
façon que les phares. L'état des feux
antibrouillard avant et de la batterie
doit être normal. Pour orienter les
feux antibrouillard avant vers le haut
ou le bas, tournez le tournevis
horaire ou antihoraire.
OOS077062L
■Halogène■à LED
OOS077060L/OOS077061L

7-96
Entretien

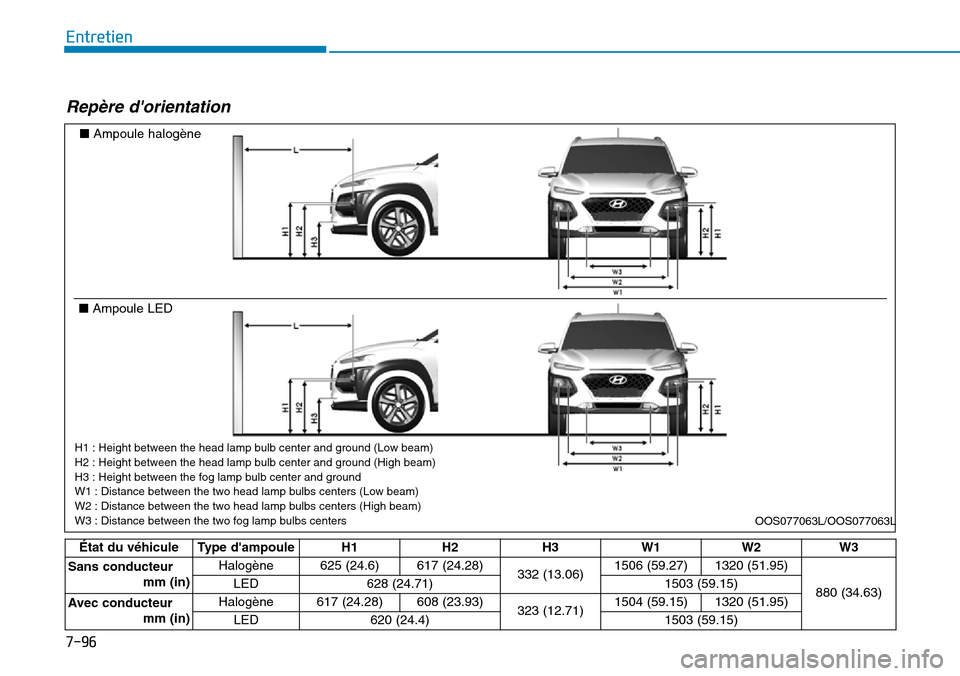

Repère d'orientation
État du véhicule Type d'ampoule H1 H2 H3 W1 W2 W3
Sans conducteur
mm (in)Halogène 625 (24.6) 617 (24.28)
332 (13.06)1506 (59.27) 1320 (51.95)
880 (34.63) LED 628 (24.71) 1503 (59.15)
Avec conducteur
mm (in)Halogène 617 (24.28) 608 (23.93)
323 (12.71)1504 (59.15) 1320 (51.95)
LED 620 (24.4) 1503 (59.15)
■Ampoule halogène
■Ampoule LED
OOS077063L/OOS077063L
H1 : Height between the head lamp bulb center and ground (Low beam)
H2 : Height between the head lamp bulb center and ground (High beam)
H3 : Height between the fog lamp bulb center and ground
W1 : Distance between the two head lamp bulbs centers (Low beam)
W2 : Distance between the two head lamp bulbs centers (High beam)
W3 : Distance between the two fog lamp bulbs centers

7-97
7
Entretien
1. Allumez les feux de croisement sans vous installer dans le véhicule.
2. La ligne d'intersection doit être alignée sur celle de l'image.
3. Lorsque vous orientez les feux de croisement, réglez l'orientation verticale après avoir réglé l'orientation
horizontale.
4. Sur véhicule équipé du dispositif de mise à niveau des phares : réglez le commutateur du dispositif sur 0.

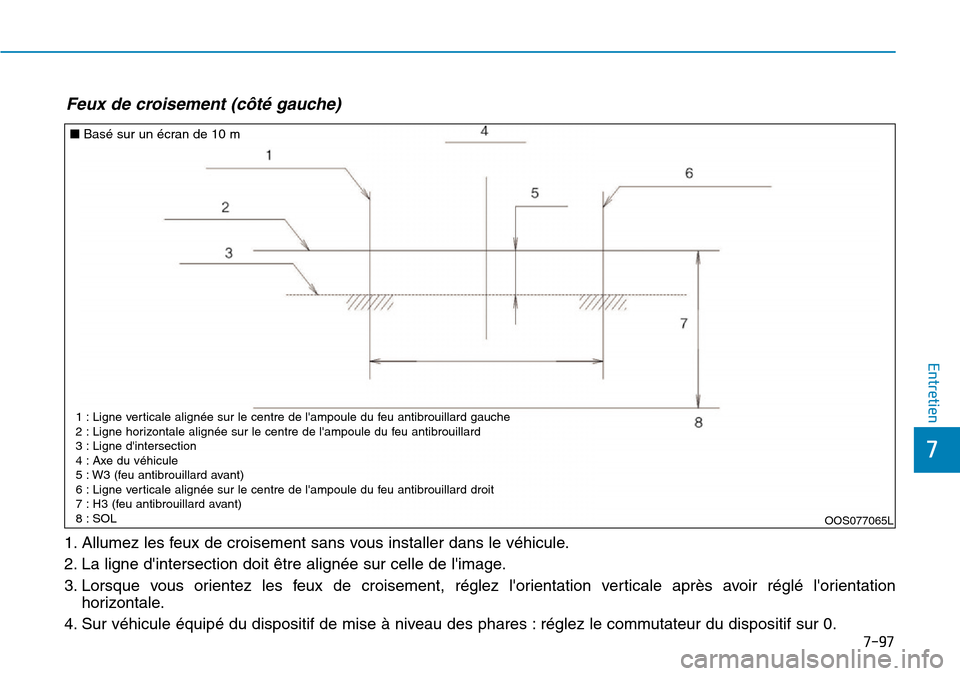

Feux de croisement (côté gauche)
OOS077065L
■Basé sur un écran de 10 m
1 : Ligne verticale alignée sur le centre de l'ampoule du feu antibrouillard gauche
2 : Ligne horizontale alignée sur le centre de l'ampoule du feu antibrouillard
3 : Ligne d'intersection
4 : Axe du véhicule
5 : W3 (feu antibrouillard avant)
6 : Ligne verticale alignée sur le centre de l'ampoule du feu antibrouillard droit
7 : H3 (feu antibrouillard avant)
8 : SOL

7-98
Entretien
1. Allumez les feux de croisement sans vous installer dans le véhicule.
2. La ligne d'intersection doit être alignée sur celle de l'image.
3. Lorsque vous orientez les feux de croisement, réglez l'orientation verticale après avoir réglé l'orientation
horizontale.
4. Sur véhicule équipé du dispositif de mise à niveau des phares : réglez le commutateur du dispositif sur 0.

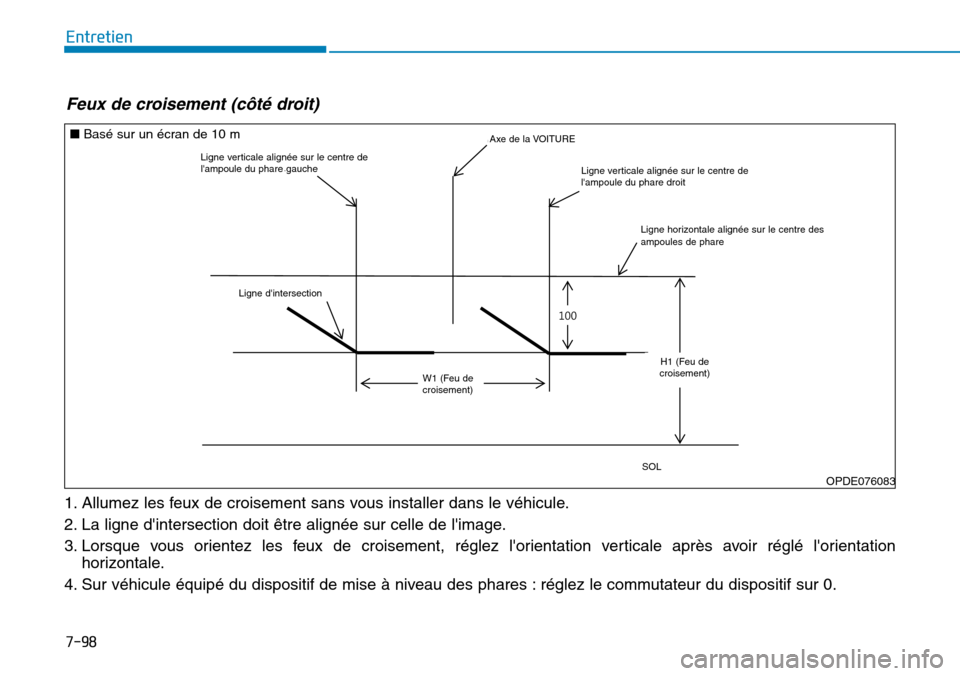

Feux de croisement (côté droit)
:&DUD[LV
9HUWLFDOOLQHRIOHIW
KHDGODPSEXOEFHQWHU
&XWRIIOLQH
9HUWLFDOOLQHRIULJKW
KHDGODPSEXOEFHQWHU
+RUL]RQWDOOLQHRI
KHDGODPSEXOEFHQWHU
*5281'
+
/RZEHDP
/RZEHDP

OPDE076083
■Basé sur un écran de 10 m
Ligne d'intersection
Axe de la VOITURE
Ligne verticale alignée sur le centre de
l'ampoule du phare droit
Ligne horizontale alignée sur le centre des
ampoules de phare
W1 (Feu de
croisement)
H1 (Feu de
croisement)
SOL Ligne verticale alignée sur le centre de
l'ampoule du phare gauche

7-99
7
Entretien

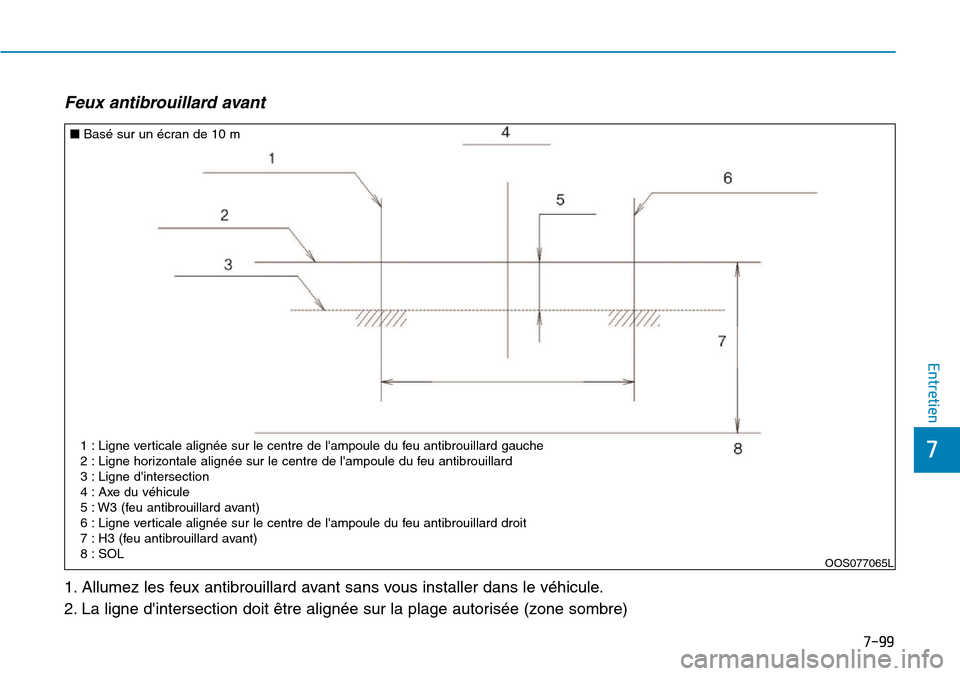

Feux antibrouillard avant
1. Allumez les feux antibrouillard avant sans vous installer dans le véhicule.
2. La ligne d'intersection doit être alignée sur la plage autorisée (zone sombre)
OOS077065L
■Basé sur un écran de 10 m
1 : Ligne verticale alignée sur le centre de l'ampoule du feu antibrouillard gauche
2 : Ligne horizontale alignée sur le centre de l'ampoule du feu antibrouillard
3 : Ligne d'intersection
4 : Axe du véhicule
5 : W3 (feu antibrouillard avant)
6 : Ligne verticale alignée sur le centre de l'ampoule du feu antibrouillard droit
7 : H3 (feu antibrouillard avant)
8 : SOL
