7-54
Wartung
4. Reifenaufbau und Material
Im Inneren des Reifens befinden
sich verschiedene Lagen aus
unterschiedlichen Materialien. Die
verwendeten Materialien (Stahl,
Nylon, Polyester und andere)
müssen vom Reifenhersteller
angegeben werden. Der Buchstabe
"R" steht für Radialreifen, der
Buschstabe "D" steht für
Diagonalreifen und der Buchstabe
"B" steht für Gürtelreifen.
5. Maximal zulässiger
Reifenluftdruck
Diese Zahl bezeichnet den maximal
zulässigen Druck, mit dem der
Reifen aufgepumpt werden darf.
Überschreiten Sie den maximal
zulässigen Reifenluftdruck nicht.
Angaben zum empfohlenen Reifen-
luftdruck und zu den Ladebedin-
gungen finden Sie auf einem
Aufkleber am Fahrzeug.
6. Maximale Tragfähigkeit
Die Zahl bezeichnet die maximale
Last in Kilogramm (und Pounds), die
der Reifen tragen kann. Wenn Sie die
Reifen Ihres Fahrzeugs ersetzen,
verwenden Sie immer Reifen, deren
Tragfähigkeit mit der Tragfähigkeit
der werkseitig montierten Reifen
identisch ist.
7. Reifenverschleißkoeffizient
Die Qualitätsklassen können an der
Reifenseitenwand zwischen Profil-
rand und max. Reifenbreite nach-
gesehen werden.
Beispiel:
TREAD WEAR 200
TRACTION AA
TEMPERATURE A
Tread wear (Reifenverschleiß)
Der Reifenverschleißkoeffizient
bezeichnet den durchschnittlichen
Reifenverschleiß unter kontrollierten
Bedingungen, die gesetzlich vor-
geschrieben sind. Beispielsweise
verschleißt ein Reifen mit der
Verschleißkennzahl 150 bei dem
festgelegten Test 1,5 Mal so schnell
wie ein Reifen mit der Kennzahl 100.
Die relative Lebensdauer eines
Reifens hängt von den jeweiligen
Einsatzbedingungen ab. Jedoch
kann der Verschleiß aufgrund unter-
schiedlicher Fahrstile, Wartungs-
gewohnheiten, Straßenverhältnisse
und Klimaeinflüsse von dem Norm-
Verschleiß abweichen.
Die Kennzahlen sind bei PKW-
Reifen auf der Reifenflanke ange-
geben. Die Reifen (Standard-
bereifung oder optionale Bereifung)
Ihres Fahrzeugs können im Hinblick
auf den Verschleißkoeffizienten
variieren.

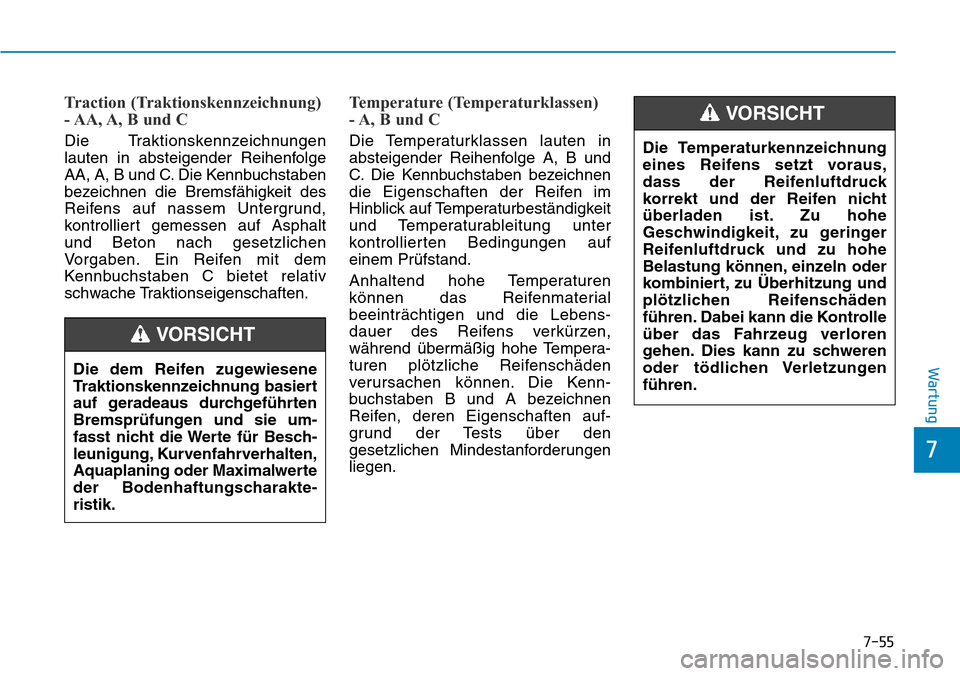

7-55
7
Wartung
Traction (Traktionskennzeichnung)
- AA, A, B und C
Die Traktionskennzeichnungen
lauten in absteigender Reihenfolge
AA, A, B und C. Die Kennbuchstaben
bezeichnen die Bremsfähigkeit des
Reifens auf nassem Untergrund,
kontrolliert gemessen auf Asphalt
und Beton nach gesetzlichen
Vorgaben. Ein Reifen mit dem
Kennbuchstaben C bietet relativ
schwache Traktionseigenschaften.
Temperature (Temperaturklassen)
- A, B und C
Die Temperaturklassen lauten in
absteigender Reihenfolge A, B und
C. Die Kennbuchstaben bezeichnen
die Eigenschaften der Reifen im
Hinblick auf Temperaturbeständigkeit
und Temperaturableitung unter
kontrollierten Bedingungen auf
einem Prüfstand.
Anhaltend hohe Temperaturen
können das Reifenmaterial
beeinträchtigen und die Lebens-
dauer des Reifens verkürzen,
während übermäßig hohe Tempera-
turen plötzliche Reifenschäden
verursachen können. Die Kenn-
buchstaben B und A bezeichnen
Reifen, deren Eigenschaften auf-
grund der Tests über den
gesetzlichen Mindestanforderungen
liegen. Die dem Reifen zugewiesene
Traktionskennzeichnung basiert
auf geradeaus durchgeführten
Bremsprüfungen und sie um-
fasst nicht die Werte für Besch-
leunigung, Kurvenfahrverhalten,
Aquaplaning oder Maximalwerte
der Bodenhaftungscharakte-
ristik.
VORSICHT
Die Temperaturkennzeichnung
eines Reifens setzt voraus,
dass der Reifenluftdruck
korrekt und der Reifen nicht
überladen ist. Zu hohe
Geschwindigkeit, zu geringer
Reifenluftdruck und zu hohe
Belastung können, einzeln oder
kombiniert, zu Überhitzung und
plötzlichen Reifenschäden
führen. Dabei kann die Kontrolle
über das Fahrzeug verloren
gehen. Dies kann zu schweren
oder tödlichen Verletzungen
führen.
VORSICHT

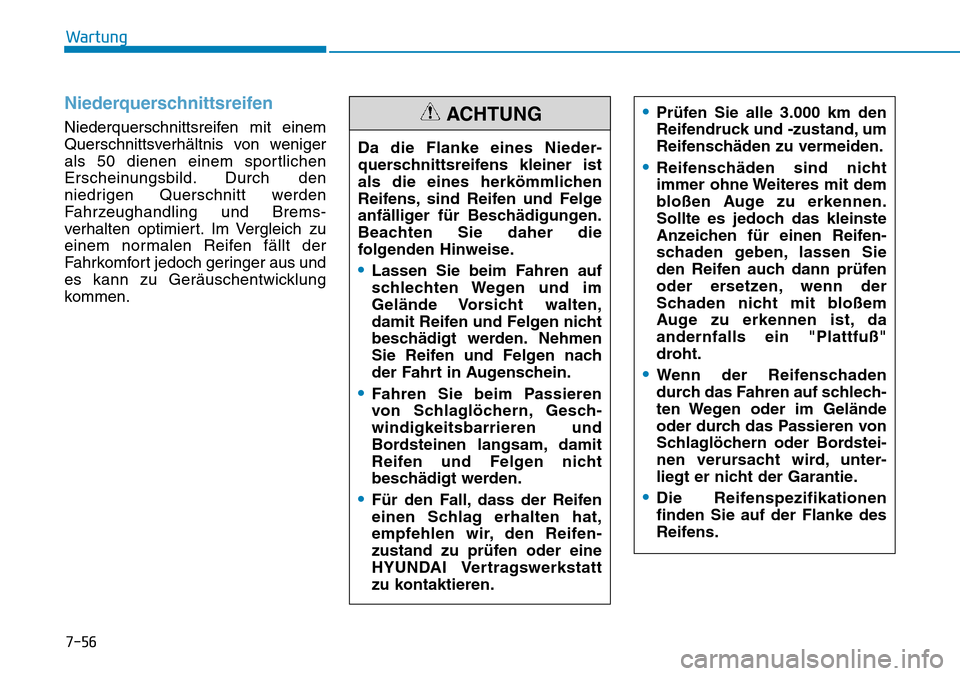

7-56
Wartung
Niederquerschnittsreifen
Niederquerschnittsreifen mit einem
Querschnittsverhältnis von weniger
als 50 dienen einem sportlichen
Erscheinungsbild. Durch den
niedrigen Querschnitt werden
Fahrzeughandling und Brems-
verhalten optimiert. Im Vergleich zu
einem normalen Reifen fällt der
Fahrkomfort jedoch geringer aus und
es kann zu Geräuschentwicklung
kommen.•Prüfen Sie alle 3.000 km den
Reifendruck und -zustand, um
Reifenschäden zu vermeiden.
•Reifenschäden sind nicht
immer ohne Weiteres mit dem
bloßen Auge zu erkennen.
Sollte es jedoch das kleinste
Anzeichen für einen Reifen-
schaden geben, lassen Sie
den Reifen auch dann prüfen
oder ersetzen, wenn der
Schaden nicht mit bloßem
Auge zu erkennen ist, da
andernfalls ein "Plattfuß"
droht.
•Wenn der Reifenschaden
durch das Fahren auf schlech-
ten Wegen oder im Gelände
oder durch das Passieren von
Schlaglöchern oder Bordstei-
nen verursacht wird, unter-
liegt er nicht der Garantie.
•Die Reifenspezifikationen
finden Sie auf der Flanke des
Reifens.
Da die Flanke eines Nieder-
querschnittsreifens kleiner ist
als die eines herkömmlichen
Reifens, sind Reifen und Felge
anfälliger für Beschädigungen.
Beachten Sie daher die
folgenden Hinweise.
•Lassen Sie beim Fahren auf
schlechten Wegen und im
Gelände Vorsicht walten,
damit Reifen und Felgen nicht
beschädigt werden. Nehmen
Sie Reifen und Felgen nach
der Fahrt in Augenschein.
•Fahren Sie beim Passieren
von Schlaglöchern, Gesch-
windigkeitsbarrieren und
Bordsteinen langsam, damit
Reifen und Felgen nicht
beschädigt werden.
•Für den Fall, dass der Reifen
einen Schlag erhalten hat,
empfehlen wir, den Reifen-
zustand zu prüfen oder eine
HYUNDAI Vertragswerkstatt
zu kontaktieren.
ACHTUNG

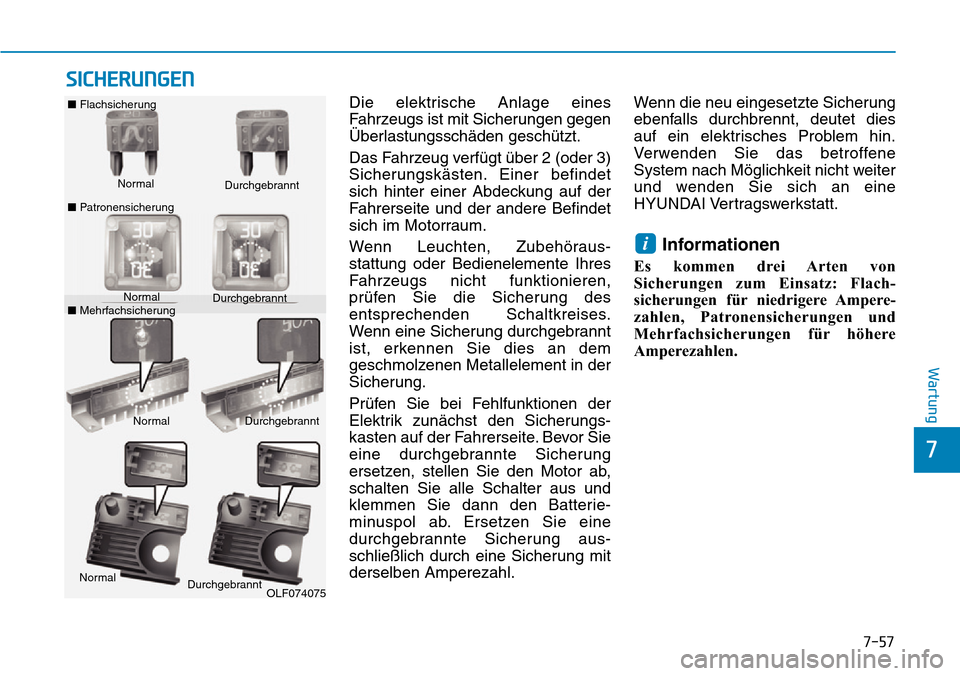

7-57
7
Wartung
Die elektrische Anlage eines
Fahrzeugs ist mit Sicherungen gegen
Überlastungsschäden geschützt.
Das Fahrzeug verfügt über 2 (oder 3)
Sicherungskästen. Einer befindet
sich hinter einer Abdeckung auf der
Fahrerseite und der andere Befindet
sich im Motorraum.
Wenn Leuchten, Zubehöraus-
stattung oder Bedienelemente Ihres
Fahrzeugs nicht funktionieren,
prüfen Sie die Sicherung des
entsprechenden Schaltkreises.
Wenn eine Sicherung durchgebrannt
ist, erkennen Sie dies an dem
geschmolzenen Metallelement in der
Sicherung.
Prüfen Sie bei Fehlfunktionen der
Elektrik zunächst den Sicherungs-
kasten auf der Fahrerseite. Bevor Sie
eine durchgebrannte Sicherung
ersetzen, stellen Sie den Motor ab,
schalten Sie alle Schalter aus und
klemmen Sie dann den Batterie-
minuspol ab. Ersetzen Sie eine
durchgebrannte Sicherung aus-
schließlich durch eine Sicherung mit
derselben Amperezahl.Wenn die neu eingesetzte Sicherung
ebenfalls durchbrennt, deutet dies
auf ein elektrisches Problem hin.
Verwenden Sie das betroffene
System nach Möglichkeit nicht weiter
und wenden Sie sich an eine
HYUNDAI Vertragswerkstatt.
Informationen
Es kommen drei Arten von
Sicherungen zum Einsatz: Flach-
sicherungen für niedrigere Ampere-
zahlen, Patronensicherungen und
Mehrfachsicherungen für höhere
Amperezahlen.
i
Normal ■Flachsicherung
■PatronensicherungDurchgebrannt
NormalDurchgebrannt
Normal
Durchgebrannt
OLF074075
Normal
Durchgebrannt
■Mehrfachsicherung
SICHERUNGEN

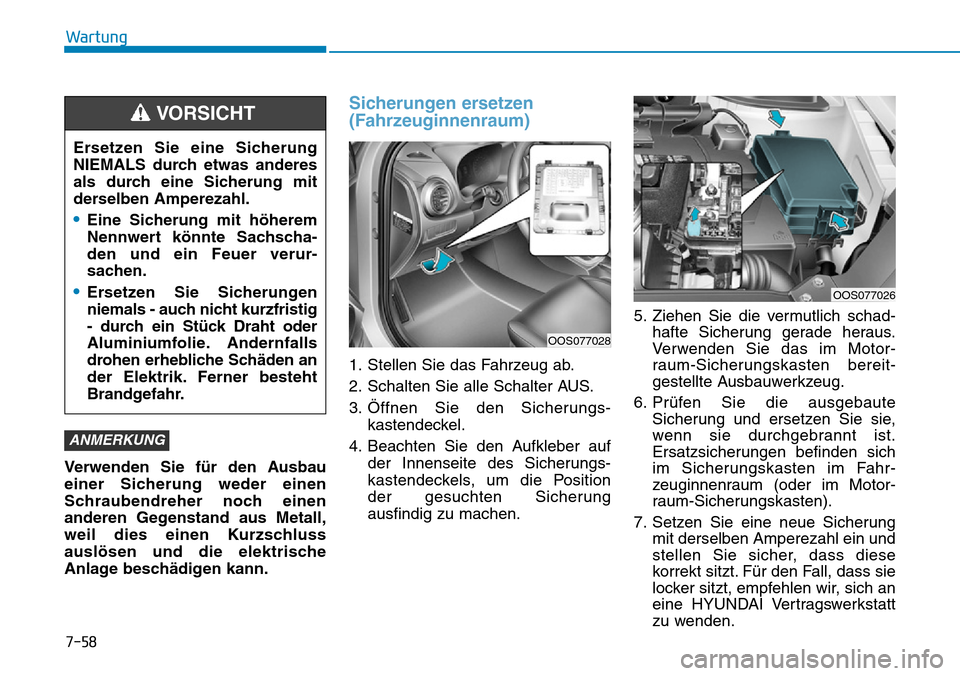

7-58
Wartung
Verwenden Sie für den Ausbau
einer Sicherung weder einen
Schraubendreher noch einen
anderen Gegenstand aus Metall,
weil dies einen Kurzschluss
auslösen und die elektrische
Anlage beschädigen kann.
Sicherungen ersetzen
(Fahrzeuginnenraum)
1. Stellen Sie das Fahrzeug ab.
2. Schalten Sie alle Schalter AUS.
3. Öffnen Sie den Sicherungs-
kastendeckel.
4. Beachten Sie den Aufkleber auf
der Innenseite des Sicherungs-
kastendeckels, um die Position
der gesuchten Sicherung
ausfindig zu machen.5. Ziehen Sie die vermutlich schad-
hafte Sicherung gerade heraus.
Verwenden Sie das im Motor-
raum-Sicherungskasten bereit-
gestellte Ausbauwerkzeug.
6. Prüfen Sie die ausgebaute
Sicherung und ersetzen Sie sie,
wenn sie durchgebrannt ist.
Ersatzsicherungen befinden sich
im Sicherungskasten im Fahr-
zeuginnenraum (oder im Motor-
raum-Sicherungskasten).
7. Setzen Sie eine neue Sicherung
mit derselben Amperezahl ein und
stellen Sie sicher, dass diese
korrekt sitzt. Für den Fall, dass sie
locker sitzt, empfehlen wir, sich an
eine HYUNDAI Vertragswerkstatt
zu wenden.
ANMERKUNG
Ersetzen Sie eine Sicherung
NIEMALS durch etwas anderes
als durch eine Sicherung mit
derselben Amperezahl.
•Eine Sicherung mit höherem
Nennwert könnte Sachscha-
den und ein Feuer verur-
sachen.
•Ersetzen Sie Sicherungen
niemals - auch nicht kurzfristig
- durch ein Stück Draht oder
Aluminiumfolie. Andernfalls
drohen erhebliche Schäden an
der Elektrik. Ferner besteht
Brandgefahr.
VORSICHT
OOS077028
OOS077026

7-59
7
Wartung
Falls Sie in einer Notsituation keine
Ersatzsicherung zur Hand haben,
können Sie eine Sicherung eines mit
derselben Amperezahl aus einem
Stromkreis verwenden, der für den
Betrieb des Fahrzeugs nicht benötigt
wird (z.B. Sicherung des Zigaretten-
anzünders).
Wenn keine Sicherungen durch-
gebrannt sind, obwohl die Schein-
werfer oder andere elektrische
Bauteile ohne Funktion sind, prüfen
Sie den Sicherungskasten im Motor-
raum. Durchgebrannte Sicherungen
müssen durch Sicherungen mit
gleicher Amperezahl ersetzt werden.Sicherungsschalter
Lassen Sie den Sicherungsschalter
stets in der Stellung ON (EIN).
Wenn Sie den Schalter in die
Stellung OFF (AUS) bewegen, muss
für einige Vorrichtungen wie z.B.
Audioanlage und Digitaluhr neu
eingerichtet werden. Außerdem
kann die Funktion des Smartkeys
beeinträchtigt werden.
Informationen
Wenn der Sicherungsschalter auf
OFF (AUS) steht, wird die Meldung
"FUSE SWITCH aktivieren"
angezeigt. (Ausstattungsabhängig)
i
OOS077027OPDE046119

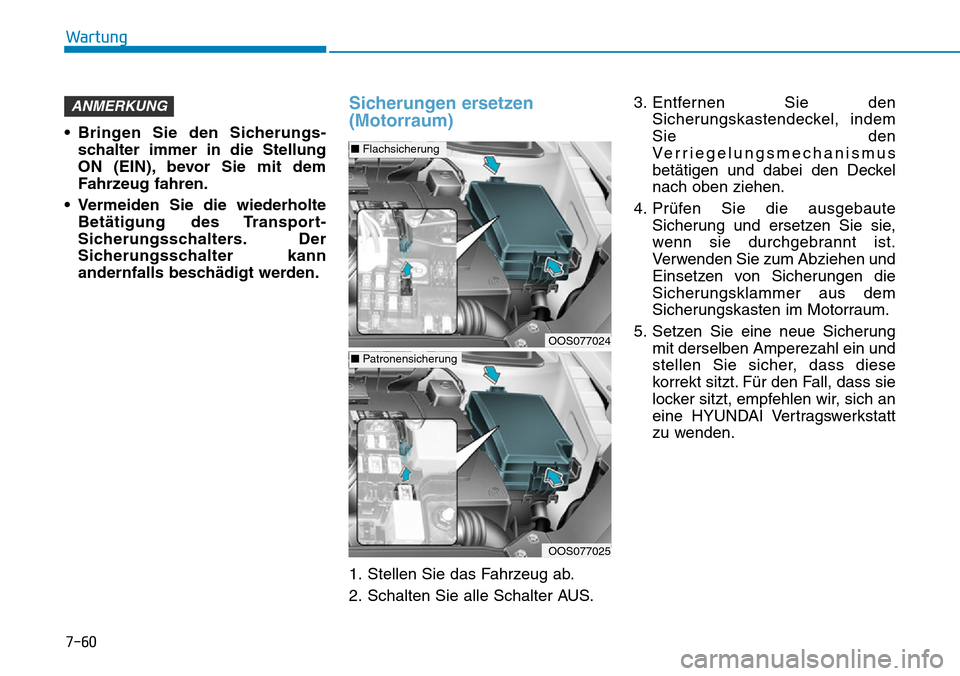

7-60
Wartung
• Bringen Sie den Sicherungs-
schalter immer in die Stellung
ON (EIN), bevor Sie mit dem
Fahrzeug fahren.
• Vermeiden Sie die wiederholte
Betätigung des Transport-
Sicherungsschalters. Der
Sicherungsschalter kann
andernfalls beschädigt werden.
Sicherungen ersetzen
(Motorraum)
1. Stellen Sie das Fahrzeug ab.
2. Schalten Sie alle Schalter AUS.3. Entfernen Sie den
Sicherungskastendeckel, indem
Sie den
Verriegelungsmechanismus
betätigen und dabei den Deckel
nach oben ziehen.
4. Prüfen Sie die ausgebaute
Sicherung und ersetzen Sie sie,
wenn sie durchgebrannt ist.
Verwenden Sie zum Abziehen und
Einsetzen von Sicherungen die
Sicherungsklammer aus dem
Sicherungskasten im Motorraum.
5. Setzen Sie eine neue Sicherung
mit derselben Amperezahl ein und
stellen Sie sicher, dass diese
korrekt sitzt. Für den Fall, dass sie
locker sitzt, empfehlen wir, sich an
eine HYUNDAI Vertragswerkstatt
zu wenden.
ANMERKUNG
OOS077024
■Flachsicherung
OOS077025
■Patronensicherung

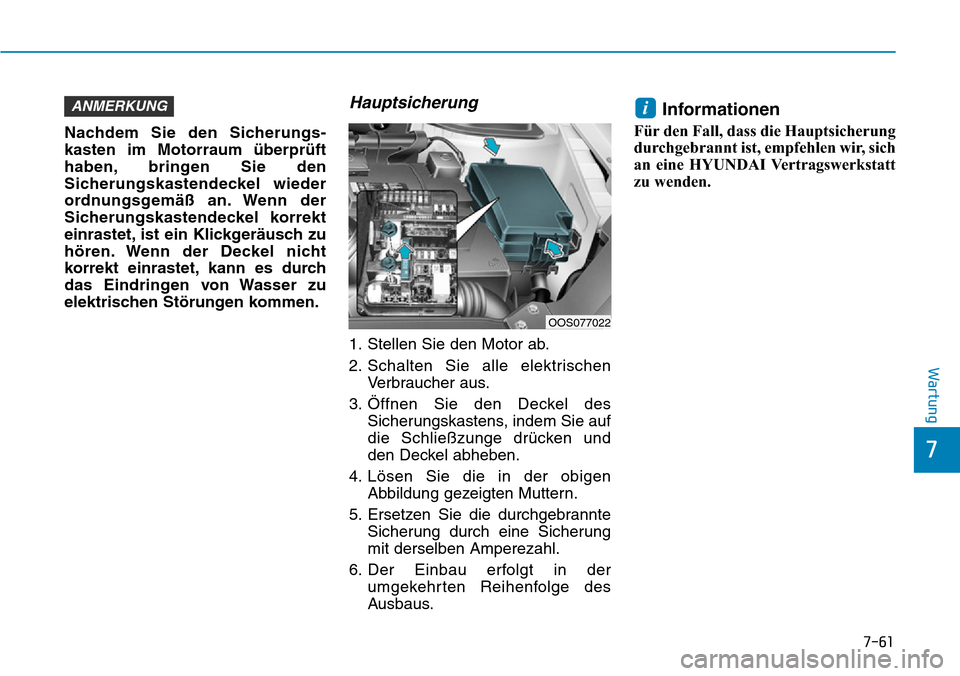

7-61
7
Wartung
Nachdem Sie den Sicherungs-
kasten im Motorraum überprüft
haben, bringen Sie den
Sicherungskastendeckel wieder
ordnungsgemäß an. Wenn der
Sicherungskastendeckel korrekt
einrastet, ist ein Klickgeräusch zu
hören. Wenn der Deckel nicht
korrekt einrastet, kann es durch
das Eindringen von Wasser zu
elektrischen Störungen kommen.
Hauptsicherung
1. Stellen Sie den Motor ab.
2. Schalten Sie alle elektrischen
Verbraucher aus.
3. Öffnen Sie den Deckel des
Sicherungskastens, indem Sie auf
die Schließzunge drücken und
den Deckel abheben.
4. Lösen Sie die in der obigen
Abbildung gezeigten Muttern.
5. Ersetzen Sie die durchgebrannte
Sicherung durch eine Sicherung
mit derselben Amperezahl.
6. Der Einbau erfolgt in der
umgekehrten Reihenfolge des
Ausbaus.
Informationen
Für den Fall, dass die Hauptsicherung
durchgebrannt ist, empfehlen wir, sich
an eine HYUNDAI Vertragswerkstatt
zu wenden.
iANMERKUNG
OOS077022
