2019 Hyundai Kona Betriebsanleitung (in German)

6-50
Pannenhilfe

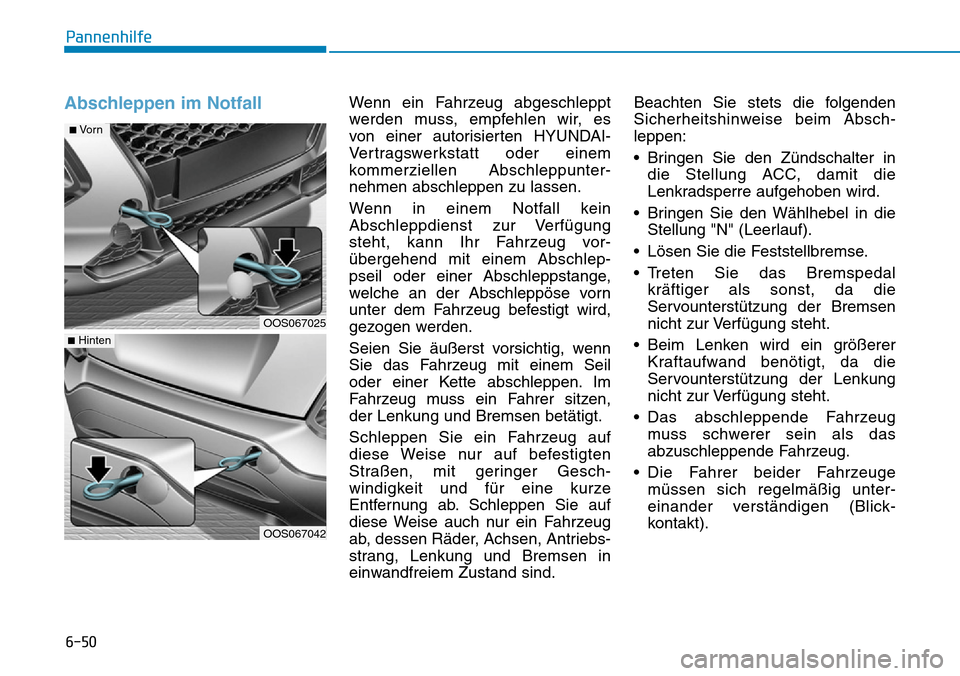

Abschleppen im NotfallWenn ein Fahrzeug abgeschleppt
werden muss, empfehlen wir, es
von einer autorisierten HYUNDAI-
Vertragswerkstatt oder einem
kommerziellen Abschleppunter-
nehmen abschleppen zu lassen.
Wenn in einem Notfall kein
Abschleppdienst zur Verfügung
steht, kann Ihr Fahrzeug vor-
übergehend mit einem Abschlep-
pseil oder einer Abschleppstange,
welche an der Abschleppöse vorn
unter dem Fahrzeug befestigt wird,
gezogen werden.
Seien Sie äußerst vorsichtig, wenn
Sie das Fahrzeug mit einem Seil
oder einer Kette abschleppen. Im
Fahrzeug muss ein Fahrer sitzen,
der Lenkung und Bremsen betätigt.
Schleppen Sie ein Fahrzeug auf
diese Weise nur auf befestigten
Straßen, mit geringer Gesch-
windigkeit und für eine kurze
Entfernung ab. Schleppen Sie auf
diese Weise auch nur ein Fahrzeug
ab, dessen Räder, Achsen, Antriebs-
strang, Lenkung und Bremsen in
einwandfreiem Zustand sind.Beachten Sie stets die folgenden
Sicherheitshinweise beim Absch-
leppen:
• Bringen Sie den Zündschalter in
die Stellung ACC, damit die
Lenkradsperre aufgehoben wird.
• Bringen Sie den Wählhebel in die
Stellung "N" (Leerlauf).
• Lösen Sie die Feststellbremse.
• Treten Sie das Bremspedal
kräftiger als sonst, da die
Servounterstützung der Bremsen
nicht zur Verfügung steht.
• Beim Lenken wird ein größerer
Kraftaufwand benötigt, da die
Servounterstützung der Lenkung
nicht zur Verfügung steht.
• Das abschleppende Fahrzeug
muss schwerer sein als das
abzuschleppende Fahrzeug.
• Die Fahrer beider Fahrzeuge
müssen sich regelmäßig unter-
einander verständigen (Blick-
kontakt).
OOS067042
OOS067025
■Hinten
■Vo r n

6-51
Pannenhilfe
6

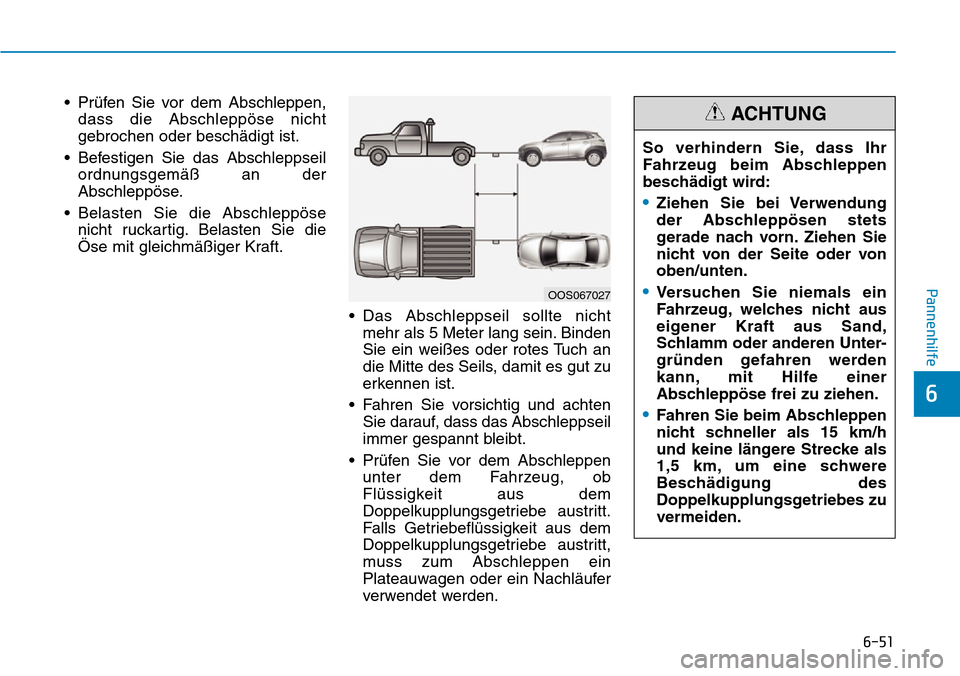

• Prüfen Sie vor dem Abschleppen,
dass die Abschleppöse nicht
gebrochen oder beschädigt ist.
• Befestigen Sie das Abschleppseil
ordnungsgemäß an der
Abschleppöse.
• Belasten Sie die Abschleppöse
nicht ruckartig. Belasten Sie die
Öse mit gleichmäßiger Kraft.
• Das Abschleppseil sollte nicht
mehr als 5 Meter lang sein. Binden
Sie ein weißes oder rotes Tuch an
die Mitte des Seils, damit es gut zu
erkennen ist.
• Fahren Sie vorsichtig und achten
Sie darauf, dass das Abschleppseil
immer gespannt bleibt.
• Prüfen Sie vor dem Abschleppen
unter dem Fahrzeug, ob
Flüssigkeit aus dem
Doppelkupplungsgetriebe austritt.
Falls Getriebeflüssigkeit aus dem
Doppelkupplungsgetriebe austritt,
muss zum Abschleppen ein
Plateauwagen oder ein Nachläufer
verwendet werden.
OOS067027
So verhindern Sie, dass Ihr
Fahrzeug beim Abschleppen
beschädigt wird:
•Ziehen Sie bei Verwendung
der Abschleppösen stets
gerade nach vorn. Ziehen Sie
nicht von der Seite oder von
oben/unten.
•Versuchen Sie niemals ein
Fahrzeug, welches nicht aus
eigener Kraft aus Sand,
Schlamm oder anderen Unter-
gründen gefahren werden
kann, mit Hilfe einer
Abschleppöse frei zu ziehen.
•Fahren Sie beim Abschleppen
nicht schneller als 15 km/h
und keine längere Strecke als
1,5 km, um eine schwere
Beschädigung des
Doppelkupplungsgetriebes zu
vermeiden.
ACHTUNG

Ihr Fahrzeug ist mit einer
Notfallausrüstung ausgestattet, mit
deren Hilfe Sie in Notsituationen
richtig reagieren können.
Feuerlöscher
Falls Sie einen kleineren Brand
löschen müssen und mit der
Verwendung eines Feuerlöschers
vertraut sind, befolgen Sie exakt die
folgenden Schritte.
1. Ziehen Sie den Sicherheitsstift
oben am Feuerlöscher heraus,
der verhindert, dass der Auslöser
versehentlich betätigt wird.
2. Richten Sie die Düse auf den
Brandherd.
3. Halten Sie einen Abstand von ca.
2,5 m zu dem Feuer ein und
pressen Sie den Auslöser
zusammen, um den Feuerlöscher
auszulösen. Wenn Sie den
Auslöser loslassen, wird die
Auslösung gestoppt.
4. Bewegen Sie die Düse am
Brandherd in einer
Schwenkbewegung vor und zurück.
Bleiben Sie aufmerksam, nachdem
der Brand scheinbar gelöscht
wurde, da er sich erneut entzünden
könnte.
Verbandskasten
Der Verbandskasten beinhaltet eine
Erste-Hilfe-Ausrüstung zu der unter
anderem eine Schere, Verband,
Heftpflaster usw. gehören.
Warndreieck
Platzieren Sie das Warndreieck in
angemessenem Abstand als
Warnung für herannahende
Fahrzeuge in Notsituationen;
beispielsweise, wenn Ihr Fahrzeug
aufgrund von Problemen am
Straßenrand steht.
Manometer
(ausstattungsabhängig)
Im täglichen Gebrauch verlieren
Reifen normalerweise etwas Luft. In
regelmäßigen Abständen muss der
Luftdruck daher unter Umständen
korrigiert werden. Dies ist jedoch in
der Regel normal und kein
Anzeichen für einen undichten
Reifen. Prüfen Sie den Reifendruck
stets bei kalten Reifen, da der
Reifendruck mit zunehmender
Temperatur ansteigt.Führen Sie zum Prüfen des
Reifendrucks die folgenden Schritte
durch :
1. Schrauben Sie die Ventilkappe an
der Felge des Reifens ab.
2. Drücken und halten Sie das
Messgerät gegen das
Reifenventil. Beim Ansetzen des
Messgeräts tritt immer etwas Luft
aus. Das Messgerät muss dann
ausreichend fest gegen das Ventil
gedrückt werden, um weiteren
Luftaustritt zu verhindern.
3. Durch ausreichend festes
Andrücken nimmt das Messgerät
seinen Betrieb auf.
4. Lesen Sie den Reifenluftdruck am
Messgerät ab, um festzustellen,
ob der Reifenluftdruck zu hoch
oder zu niedrig ist.
5. Korrigieren Sie den
Reifenluftdruck gemäß des
vorgegebenen Werts. Siehe
"Räder und Reifen" in Kapitel 8.
6. Schrauben Sie die Ventilkappe
wieder auf.

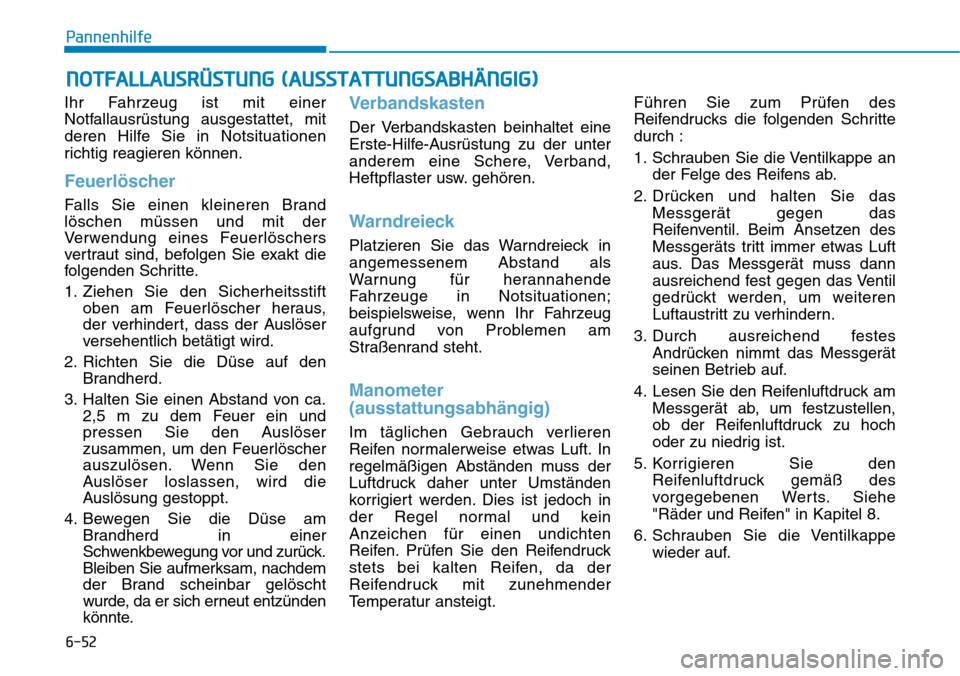

NOTFALLAUSRÜSTUNG (AUSSTATTUNGSABHÄNGIG)
Pannenhilfe
6-52

7
Wartung
7

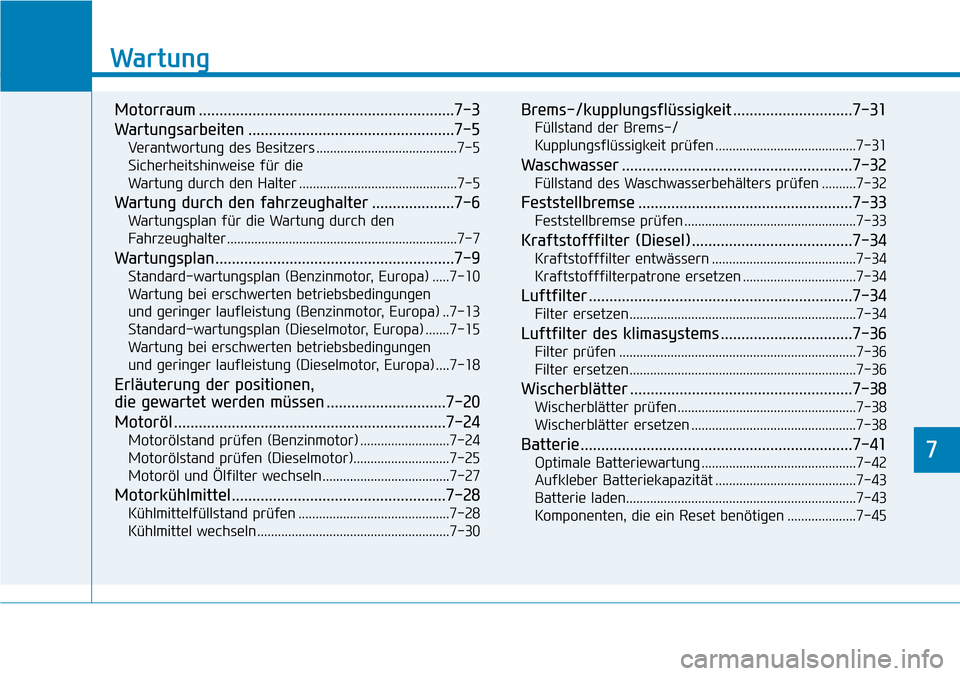

Wartung
Motorraum ..............................................................7-3
Wartungsarbeiten ..................................................7-5
Verantwortung des Besitzers .........................................7-5
Sicherheitshinweise für die
Wartung durch den Halter ..............................................7-5
Wartung durch den fahrzeughalter ....................7-6
Wartungsplan für die Wartung durch den
Fahrzeughalter ...................................................................7-7
Wartungsplan..........................................................7-9
Standard-wartungsplan (Benzinmotor, Europa) .....7-10
Wartung bei erschwerten betriebsbedingungen
und geringer laufleistung (Benzinmotor, Europa) ..7-13
Standard-wartungsplan (Dieselmotor, Europa) .......7-15
Wartung bei erschwerten betriebsbedingungen
und geringer laufleistung (Dieselmotor, Europa) ....7-18
Erläuterung der positionen,
die gewartet werden müssen .............................7-20
Motoröl ..................................................................7-24
Motorölstand prüfen (Benzinmotor) ..........................7-24
Motorölstand prüfen (Dieselmotor)............................7-25
Motoröl und Ölfilter wechseln.....................................7-27
Motorkühlmittel....................................................7-28
Kühlmittelfüllstand prüfen ............................................7-28
Kühlmittel wechseln ........................................................7-30
Brems-/kupplungsflüssigkeit .............................7-31
Füllstand der Brems-/
Kupplungsflüssigkeit prüfen .........................................7-31
Waschwasser ........................................................7-32
Füllstand des Waschwasserbehälters prüfen ..........7-32
Feststellbremse ....................................................7-33
Feststellbremse prüfen ..................................................7-33
Kraftstofffilter (Diesel).......................................7-34
Kraftstofffilter entwässern ..........................................7-34
Kraftstofffilterpatrone ersetzen .................................7-34
Luftfilter ................................................................7-34
Filter ersetzen..................................................................7-34
Luftfilter des klimasystems ................................7-36
Filter prüfen .....................................................................7-36
Filter ersetzen..................................................................7-36
Wischerblätter ......................................................7-38
Wischerblätter prüfen....................................................7-38
Wischerblätter ersetzen ................................................7-38
Batterie ..................................................................7-41
Optimale Batteriewartung .............................................7-42
Aufkleber Batteriekapazität .........................................7-43
Batterie laden...................................................................7-43
Komponenten, die ein Reset benötigen ....................7-457

7

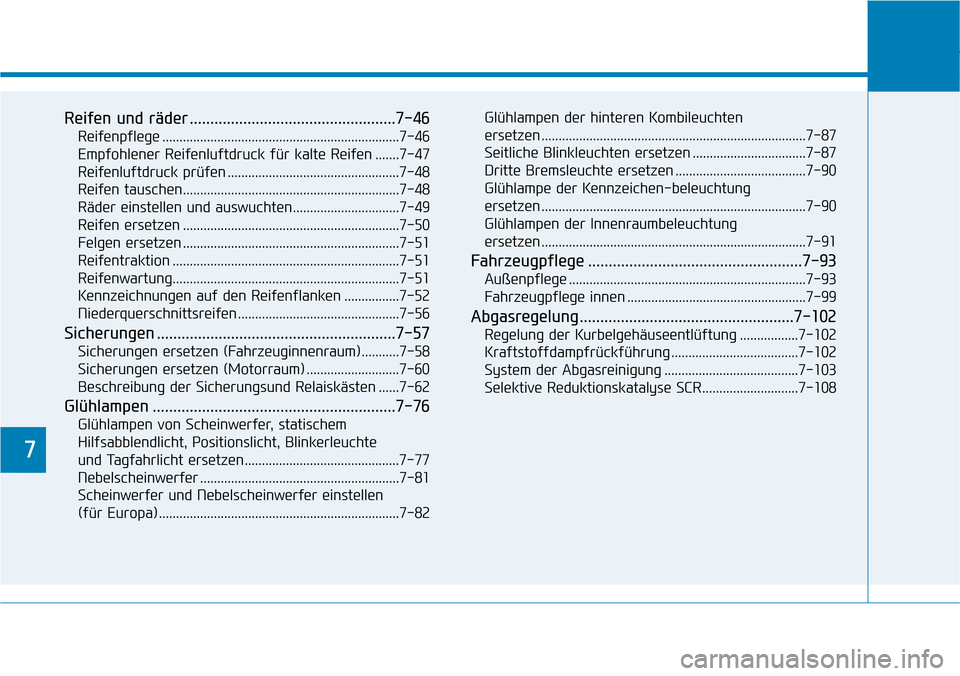

Reifen und räder ..................................................7-46
Reifenpflege .....................................................................7-46
Empfohlener Reifenluftdruck für kalte Reifen .......7-47
Reifenluftdruck prüfen ..................................................7-48
Reifen tauschen...............................................................7-48
Räder einstellen und auswuchten...............................7-49
Reifen ersetzen ...............................................................7-50
Felgen ersetzen ...............................................................7-51
Reifentraktion ..................................................................7-51
Reifenwartung..................................................................7-51
Kennzeichnungen auf den Reifenflanken ................7-52
Niederquerschnittsreifen ...............................................7-56
Sicherungen ..........................................................7-57
Sicherungen ersetzen (Fahrzeuginnenraum) ...........7-58
Sicherungen ersetzen (Motorraum) ...........................7-60
Beschreibung der Sicherungsund Relaiskästen ......7-62
Glühlampen ...........................................................7-76
Glühlampen von Scheinwerfer, statischem
Hilfsabblendlicht, Positionslicht, Blinkerleuchte
und Tagfahrlicht ersetzen.............................................7-77
Nebelscheinwerfer ..........................................................7-81
Scheinwerfer und Nebelscheinwerfer einstellen
(für Europa) ......................................................................7-82Glühlampen der hinteren Kombileuchten
ersetzen .............................................................................7-87
Seitliche Blinkleuchten ersetzen .................................7-87
Dritte Bremsleuchte ersetzen ......................................7-90
Glühlampe der Kennzeichen-beleuchtung
ersetzen .............................................................................7-90
Glühlampen der Innenraumbeleuchtung
ersetzen .............................................................................7-91
Fahrzeugpflege ....................................................7-93
Außenpflege .....................................................................7-93
Fahrzeugpflege innen ....................................................7-99
Abgasregelung....................................................7-102
Regelung der Kurbelgehäuseentlüftung .................7-102
Kraftstoffdampfrückführung .....................................7-102
System der Abgasreinigung .......................................7-103
Selektive Reduktionskatalyse SCR............................7-108

7-3
7
Wartung

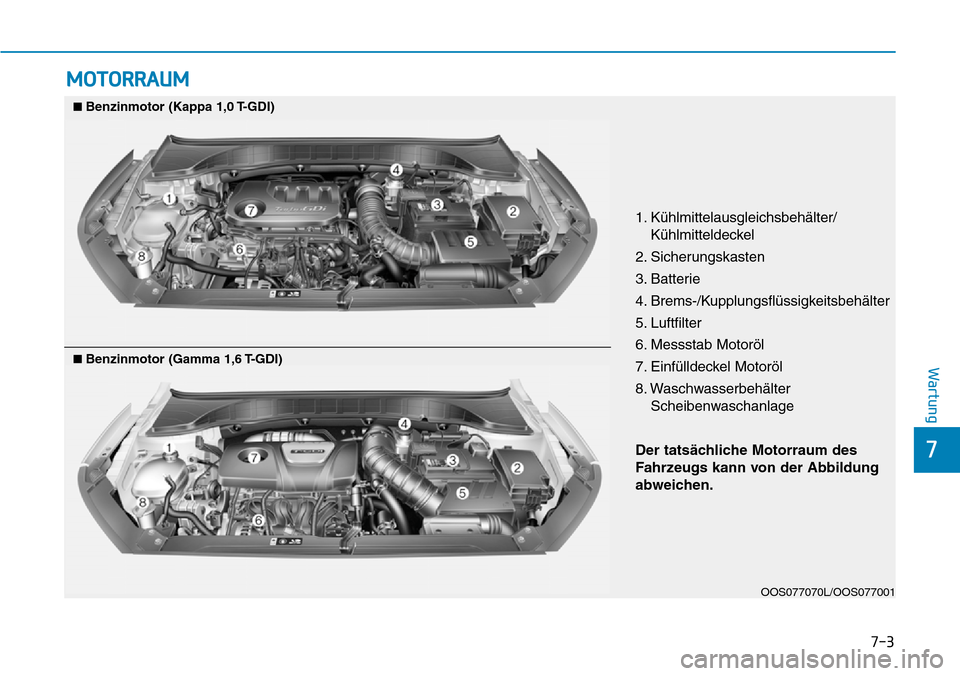

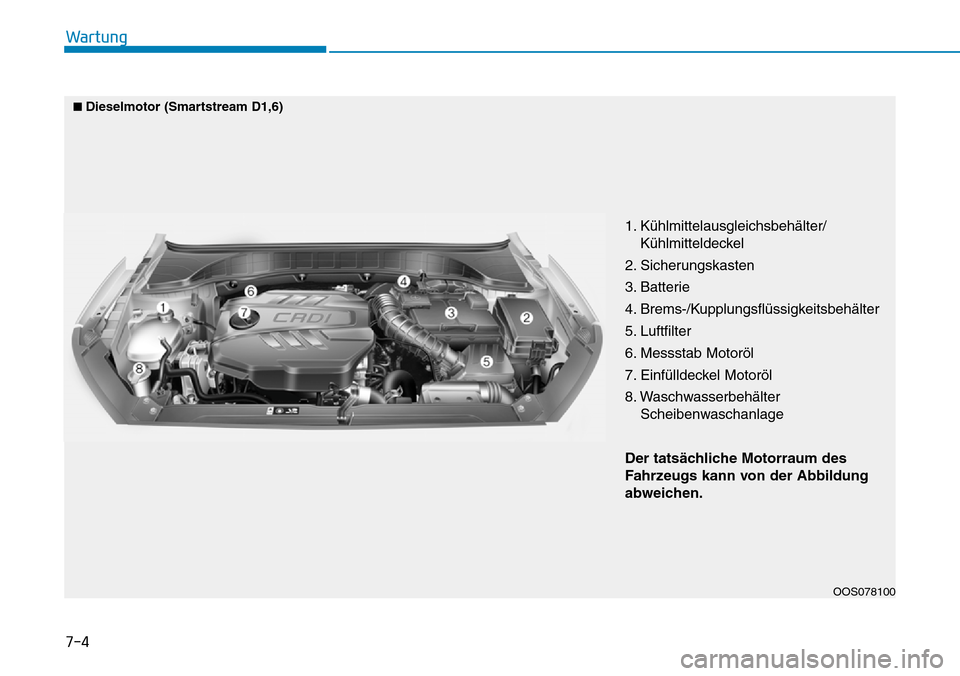

MOTORRAUM
OOS077070L/OOS077001
1. Kühlmittelausgleichsbehälter/
Kühlmitteldeckel
2. Sicherungskasten
3. Batterie
4. Brems-/Kupplungsflüssigkeitsbehälter
5. Luftfilter
6. Messstab Motoröl
7. Einfülldeckel Motoröl
8. Waschwasserbehälter
Scheibenwaschanlage
Der tatsächliche Motorraum des
Fahrzeugs kann von der Abbildung
abweichen.
■Benzinmotor (Kappa 1,0 T-GDI)
■Benzinmotor (Gamma 1,6 T-GDI)

7-4
Wartung
1. Kühlmittelausgleichsbehälter/
Kühlmitteldeckel
2. Sicherungskasten
3. Batterie
4. Brems-/Kupplungsflüssigkeitsbehälter
5. Luftfilter
6. Messstab Motoröl
7. Einfülldeckel Motoröl
8. Waschwasserbehälter
Scheibenwaschanlage
Der tatsächliche Motorraum des
Fahrzeugs kann von der Abbildung
abweichen.
OOS078100
■Dieselmotor (Smartstream D1,6)

7-5
7
Wartung

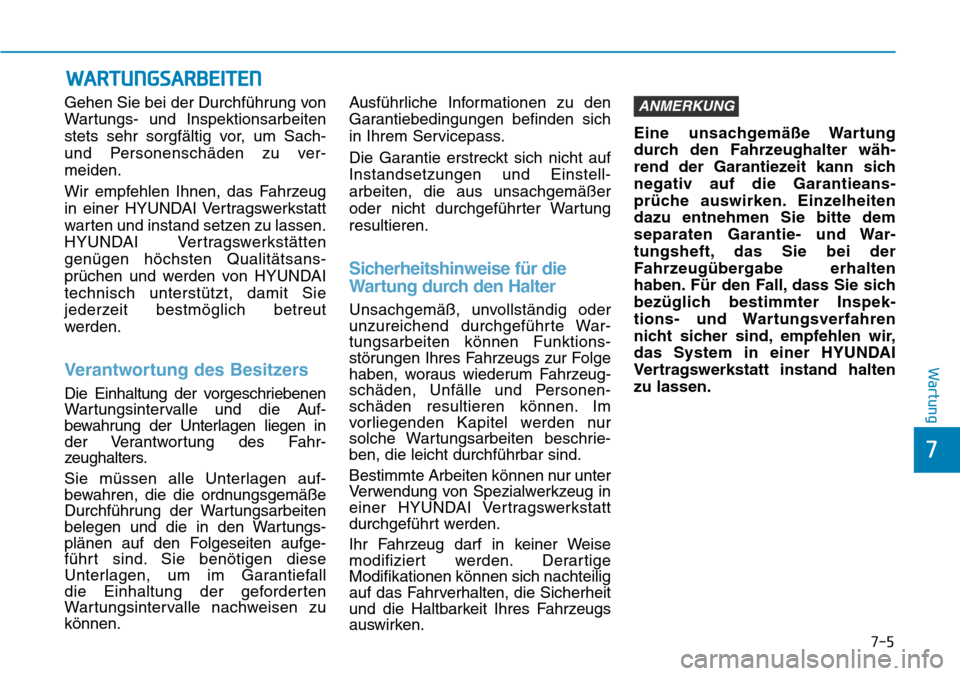

Gehen Sie bei der Durchführung von
Wartungs- und Inspektionsarbeiten
stets sehr sorgfältig vor, um Sach-
und Personenschäden zu ver-
meiden.
Wir empfehlen Ihnen, das Fahrzeug
in einer HYUNDAI Vertragswerkstatt
warten und instand setzen zu lassen.
HYUNDAI Vertragswerkstätten
genügen höchsten Qualitätsans-
prüchen und werden von HYUNDAI
technisch unterstützt, damit Sie
jederzeit bestmöglich betreut
werden.
Verantwortung des Besitzers
Die Einhaltung der vorgeschriebenen
Wartungsintervalle und die Auf-
bewahrung der Unterlagen liegen in
der Verantwortung des Fahr-
zeughalters.
Sie müssen alle Unterlagen auf-
bewahren, die die ordnungsgemäße
Durchführung der Wartungsarbeiten
belegen und die in den Wartungs-
plänen auf den Folgeseiten aufge-
führt sind. Sie benötigen diese
Unterlagen, um im Garantiefall
die Einhaltung der geforderten
Wartungsintervalle nachweisen zu
können.Ausführliche Informationen zu den
Garantiebedingungen befinden sich
in Ihrem Servicepass.
Die Garantie erstreckt sich nicht auf
Instandsetzungen und Einstell-
arbeiten, die aus unsachgemäßer
oder nicht durchgeführter Wartung
resultieren.
Sicherheitshinweise für die
Wartung durch den Halter
Unsachgemäß, unvollständig oder
unzureichend durchgeführte War-
tungsarbeiten können Funktions-
störungen Ihres Fahrzeugs zur Folge
haben, woraus wiederum Fahrzeug-
schäden, Unfälle und Personen-
schäden resultieren können. Im
vorliegenden Kapitel werden nur
solche Wartungsarbeiten beschrie-
ben, die leicht durchführbar sind.
Bestimmte Arbeiten können nur unter
Verwendung von Spezialwerkzeug in
einer HYUNDAI Vertragswerkstatt
durchgeführt werden.
Ihr Fahrzeug darf in keiner Weise
modifiziert werden. Derartige
Modifikationen können sich nachteilig
auf das Fahrverhalten, die Sicherheit
und die Haltbarkeit Ihres Fahrzeugs
auswirken.Eine unsachgemäße Wartung
durch den Fahrzeughalter wäh-
rend der Garantiezeit kann sich
negativ auf die Garantieans-
prüche auswirken. Einzelheiten
dazu entnehmen Sie bitte dem
separaten Garantie- und War-
tungsheft, das Sie bei der
Fahrzeugübergabe erhalten
haben. Für den Fall, dass Sie sich
bezüglich bestimmter Inspek-
tions- und Wartungsverfahren
nicht sicher sind, empfehlen wir,
das System in einer HYUNDAI
Vertragswerkstatt instand halten
zu lassen.
ANMERKUNG
WARTUNGSARBEITEN
