2019 Hyundai Kona Betriebsanleitung (in German)

7-30
Wartung

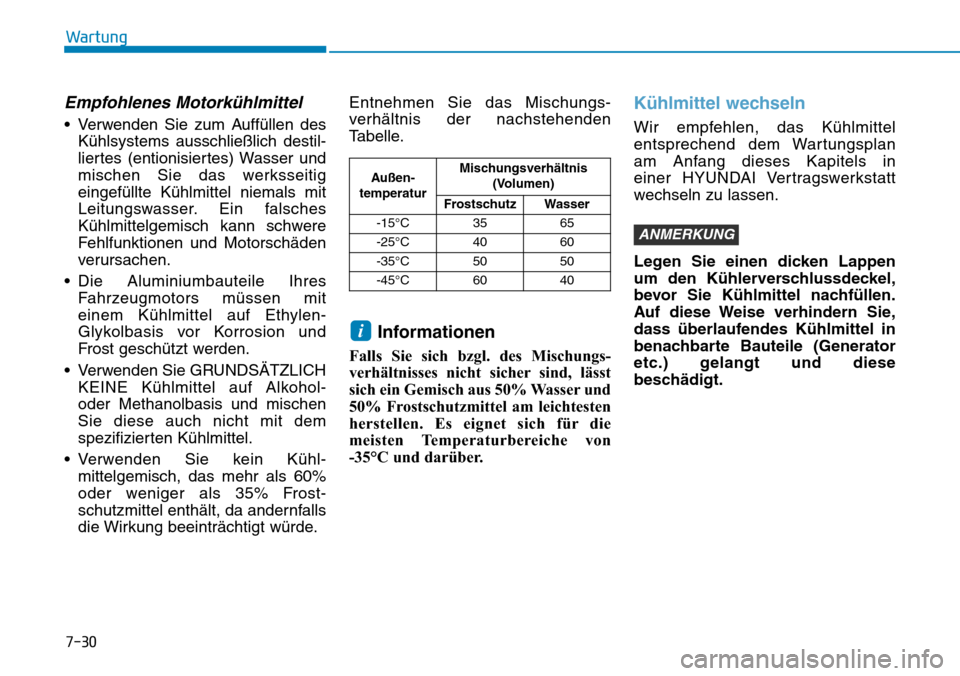

Empfohlenes Motorkühlmittel
• Verwenden Sie zum Auffüllen des
Kühlsystems ausschließlich destil-
liertes (entionisiertes) Wasser und
mischen Sie das werksseitig
eingefüllte Kühlmittel niemals mit
Leitungswasser. Ein falsches
Kühlmittelgemisch kann schwere
Fehlfunktionen und Motorschäden
verursachen.
• Die Aluminiumbauteile Ihres
Fahrzeugmotors müssen mit
einem Kühlmittel auf Ethylen-
Glykolbasis vor Korrosion und
Frost geschützt werden.
• Verwenden Sie GRUNDSÄTZLICH
KEINE Kühlmittel auf Alkohol-
oder Methanolbasis und mischen
Sie diese auch nicht mit dem
spezifizierten Kühlmittel.
• Verwenden Sie kein Kühl-
mittelgemisch, das mehr als 60%
oder weniger als 35% Frost-
schutzmittel enthält, da andernfalls
die Wirkung beeinträchtigt würde.Entnehmen Sie das Mischungs-
verhältnis der nachstehenden
Tabelle.
Informationen
Falls Sie sich bzgl. des Mischungs-
verhältnisses nicht sicher sind, lässt
sich ein Gemisch aus 50% Wasser und
50% Frostschutzmittel am leichtesten
herstellen. Es eignet sich für die
meisten Temperaturbereiche von
-35°C und darüber.
Kühlmittel wechseln
Wir empfehlen, das Kühlmittel
entsprechend dem Wartungsplan
am Anfang dieses Kapitels in
einer HYUNDAI Vertragswerkstatt
wechseln zu lassen.
Legen Sie einen dicken Lappen
um den Kühlerverschlussdeckel,
bevor Sie Kühlmittel nachfüllen.
Auf diese Weise verhindern Sie,
dass überlaufendes Kühlmittel in
benachbarte Bauteile (Generator
etc.) gelangt und diese
beschädigt.
ANMERKUNG
i
Außen-
temperaturMischungsverhältnis
(Volumen)
Frostschutz Wasser
-15°C 35 65
-25°C 40 60
-35°C 50 50
-45°C 60 40

7-31
7
Wartung

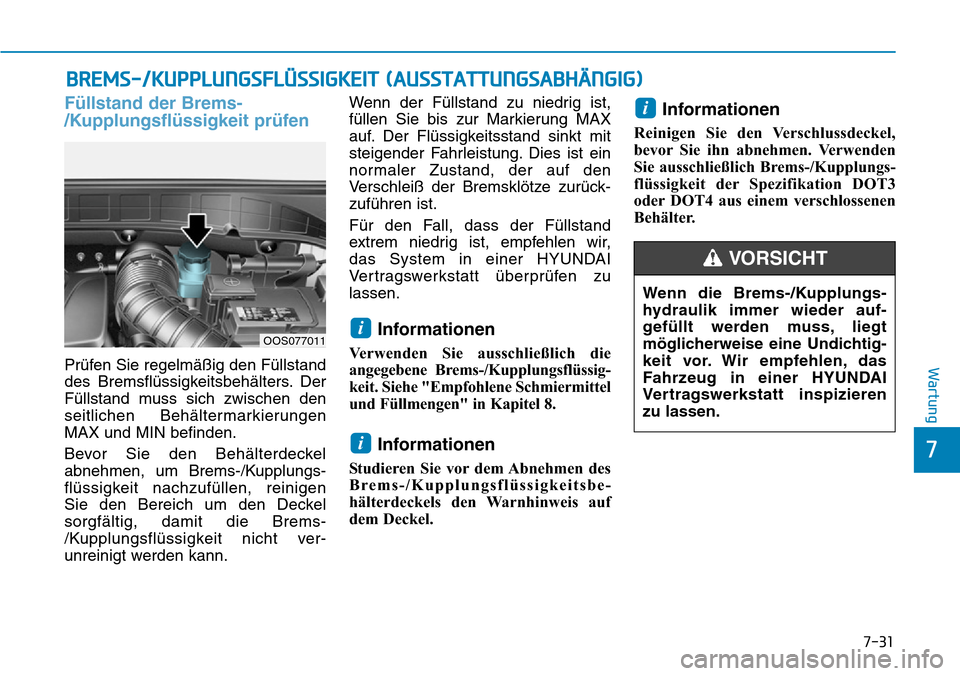

BREMS-/KUPPLUNGSFLÜSSIGKEIT (AUSSTATTUNGSABHÄNGIG)
Füllstand der Brems-
/Kupplungsflüssigkeit prüfen
Prüfen Sie regelmäßig den Füllstand
des Bremsflüssigkeitsbehälters. Der
Füllstand muss sich zwischen den
seitlichen Behältermarkierungen
MAX und MIN befinden.
Bevor Sie den Behälterdeckel
abnehmen, um Brems-/Kupplungs-
flüssigkeit nachzufüllen, reinigen
Sie den Bereich um den Deckel
sorgfältig, damit die Brems-
/Kupplungsflüssigkeit nicht ver-
unreinigt werden kann.Wenn der Füllstand zu niedrig ist,
füllen Sie bis zur Markierung MAX
auf. Der Flüssigkeitsstand sinkt mit
steigender Fahrleistung. Dies ist ein
normaler Zustand, der auf den
Verschleiß der Bremsklötze zurück-
zuführen ist.
Für den Fall, dass der Füllstand
extrem niedrig ist, empfehlen wir,
das System in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.
Informationen
Verwenden Sie ausschließlich die
angegebene Brems-/Kupplungsflüssig-
keit. Siehe "Empfohlene Schmiermittel
und Füllmengen" in Kapitel 8.
Informationen
Studieren Sie vor dem Abnehmen des
Brems-/Kupplungsflüssigkeitsbe-
hälterdeckels den Warnhinweis auf
dem Deckel.
Informationen
Reinigen Sie den Verschlussdeckel,
bevor Sie ihn abnehmen. Verwenden
Sie ausschließlich Brems-/Kupplungs-
flüssigkeit der Spezifikation DOT3
oder DOT4 aus einem verschlossenen
Behälter.
i
i
iOOS077011
Wenn die Brems-/Kupplungs-
hydraulik immer wieder auf-
gefüllt werden muss, liegt
möglicherweise eine Undichtig-
keit vor. Wir empfehlen, das
Fahrzeug in einer HYUNDAI
Vertragswerkstatt inspizieren
zu lassen.
VORSICHT

7-32
Wartung
• Lassen Sie Brems- /Kupplungs-
flüssigkeit nicht auf den Fahr-
zeuglack gelangen, da
andernfalls Lackschäden drohen.
• Brems-/Kupplungsflüssigkeit, die
über längere Zeit der Luft
ausgesetzt war (z. B. kein
geschlossener Behälter), darf auf
keinen Fall verwendet werden, da
sie nicht mehr über die
erforderlichen Eigenschaften ver-
fügt. Sie muss ordnungsgemäß
entsorgt werden.
• Füllen Sie keine falschen
Flüssigkeiten ein. Bereits
geringste Mengen Mineralöl (z. B.
Motoröl) im Brems-/Kupplungs-
system können zu Beschädigun-
gen der Systemkomponenten
führen.

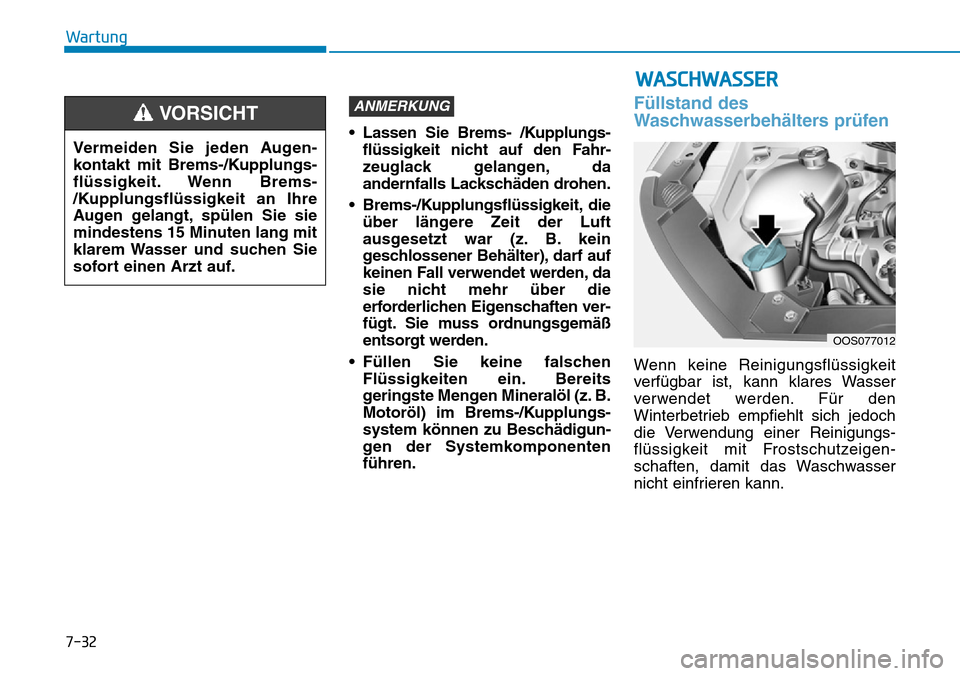

Füllstand des
Waschwasserbehälters prüfen
Wenn keine Reinigungsflüssigkeit
verfügbar ist, kann klares Wasser
verwendet werden. Für den
Winterbetrieb empfiehlt sich jedoch
die Verwendung einer Reinigungs-
flüssigkeit mit Frostschutzeigen-
schaften, damit das Waschwasser
nicht einfrieren kann.
ANMERKUNG
Vermeiden Sie jeden Augen-
kontakt mit Brems-/Kupplungs-
flüssigkeit. Wenn Brems-
/Kupplungsflüssigkeit an Ihre
Augen gelangt, spülen Sie sie
mindestens 15 Minuten lang mit
klarem Wasser und suchen Sie
sofort einen Arzt auf.
VORSICHT
WASCHWASSER
OOS077012

7-33
Wartung

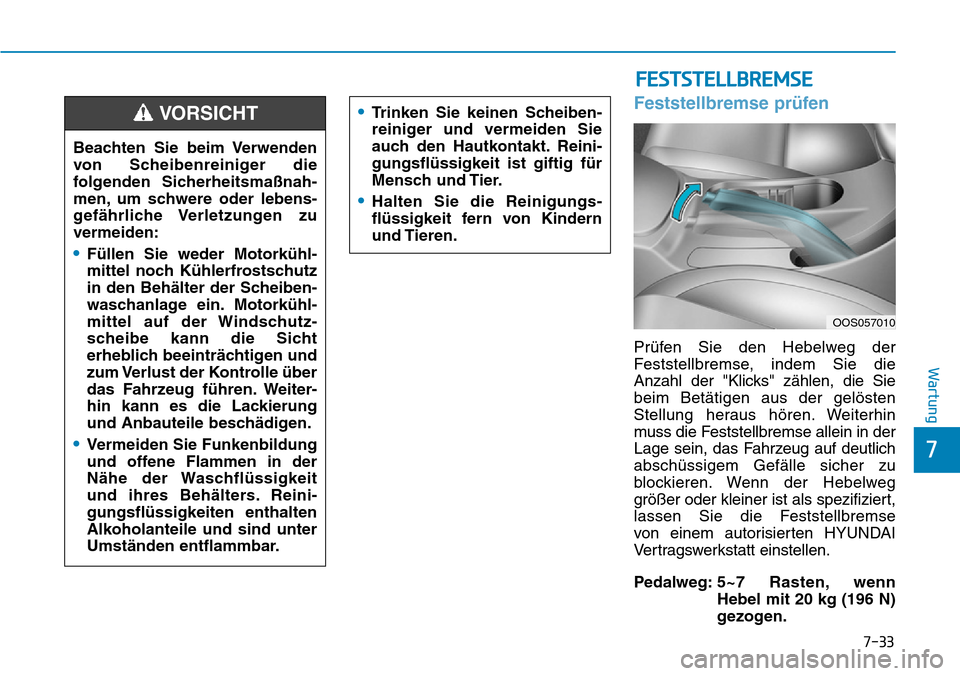

Feststellbremse prüfen
Prüfen Sie den Hebelweg der
Feststellbremse, indem Sie die
Anzahl der "Klicks" zählen, die Sie
beim Betätigen aus der gelösten
Stellung heraus hören. Weiterhin
muss die Feststellbremse allein in der
Lage sein, das Fahrzeug auf deutlich
abschüssigem Gefälle sicher zu
blockieren. Wenn der Hebelweg
größer oder kleiner ist als spezifiziert,
lassen Sie die Feststellbremse
von einem autorisierten HYUNDAI
Vertragswerkstatt einstellen.
Pedalweg:5~7 Rasten, wenn
Hebel mit 20 kg (196 N)
gezogen.
•Trinken Sie keinen Scheiben-
reiniger und vermeiden Sie
auch den Hautkontakt. Reini-
gungsflüssigkeit ist giftig für
Mensch und Tier.
•Halten Sie die Reinigungs-
flüssigkeit fern von Kindern
und Tieren.
Beachten Sie beim Verwenden
von Scheibenreiniger die
folgenden Sicherheitsmaßnah-
men, um schwere oder lebens-
gefährliche Verletzungen zu
vermeiden:
•Füllen Sie weder Motorkühl-
mittel noch Kühlerfrostschutz
in den Behälter der Scheiben-
waschanlage ein. Motorkühl-
mittel auf der Windschutz-
scheibe kann die Sicht
erheblich beeinträchtigen und
zum Verlust der Kontrolle über
das Fahrzeug führen. Weiter-
hin kann es die Lackierung
und Anbauteile beschädigen.
•Vermeiden Sie Funkenbildung
und offene Flammen in der
Nähe der Waschflüssigkeit
und ihres Behälters. Reini-
gungsflüssigkeiten enthalten
Alkoholanteile und sind unter
Umständen entflammbar.
VORSICHT
FESTSTELLBREMSE
OOS057010
7

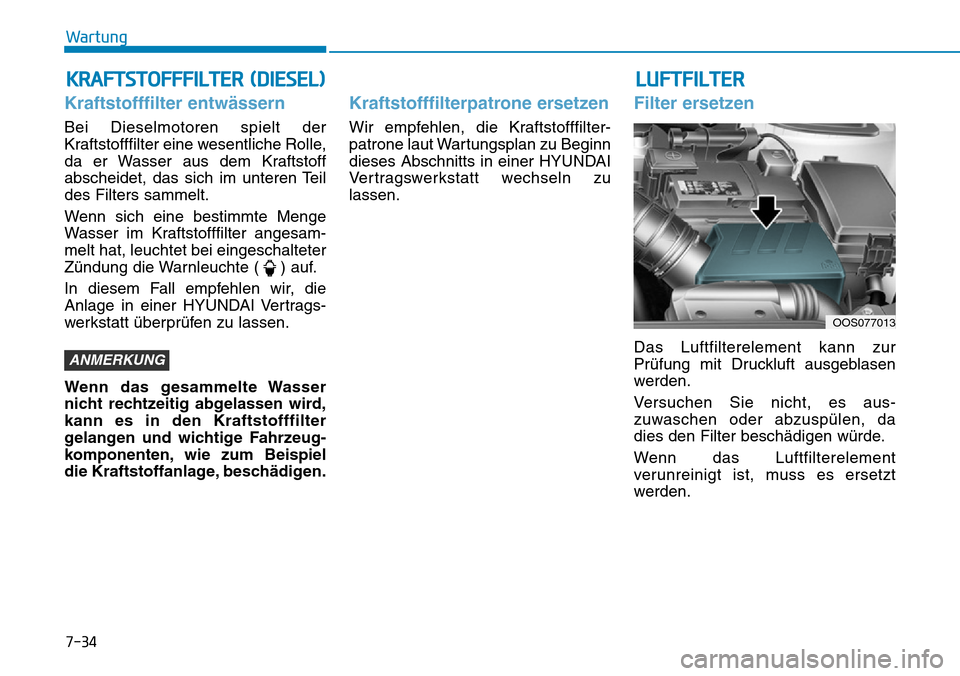

KRAFTSTOFFFILTER (DIESEL)
Kraftstofffilter entwässern
Bei Dieselmotoren spielt der
Kraftstofffilter eine wesentliche Rolle,
da er Wasser aus dem Kraftstoff
abscheidet, das sich im unteren Teil
des Filters sammelt.
Wenn sich eine bestimmte Menge
Wasser im Kraftstofffilter angesam-
melt hat, leuchtet bei eingeschalteter
Zündung die Warnleuchte ( ) auf.
In diesem Fall empfehlen wir, die
Anlage in einer HYUNDAI Vertrags-
werkstatt überprüfen zu lassen.
Wenn das gesammelte Wasser
nicht rechtzeitig abgelassen wird,
kann es in den Kraftstofffilter
gelangen und wichtige Fahrzeug-
komponenten, wie zum Beispiel
die Kraftstoffanlage, beschädigen.
Kraftstofffilterpatrone ersetzen
Wir empfehlen, die Kraftstofffilter-
patrone laut Wartungsplan zu Beginn
dieses Abschnitts in einer HYUNDAI
Vertragswerkstatt wechseln zu
lassen.
Filter ersetzen
Das Luftfilterelement kann zur
Prüfung mit Druckluft ausgeblasen
werden.
Versuchen Sie nicht, es aus-
zuwaschen oder abzuspülen, da
dies den Filter beschädigen würde.
Wenn das Luftfilterelement
verunreinigt ist, muss es ersetzt
werden.ANMERKUNG
7-34
Wartung
LUFTFILTER
OOS077013

7-35
7
Wartung

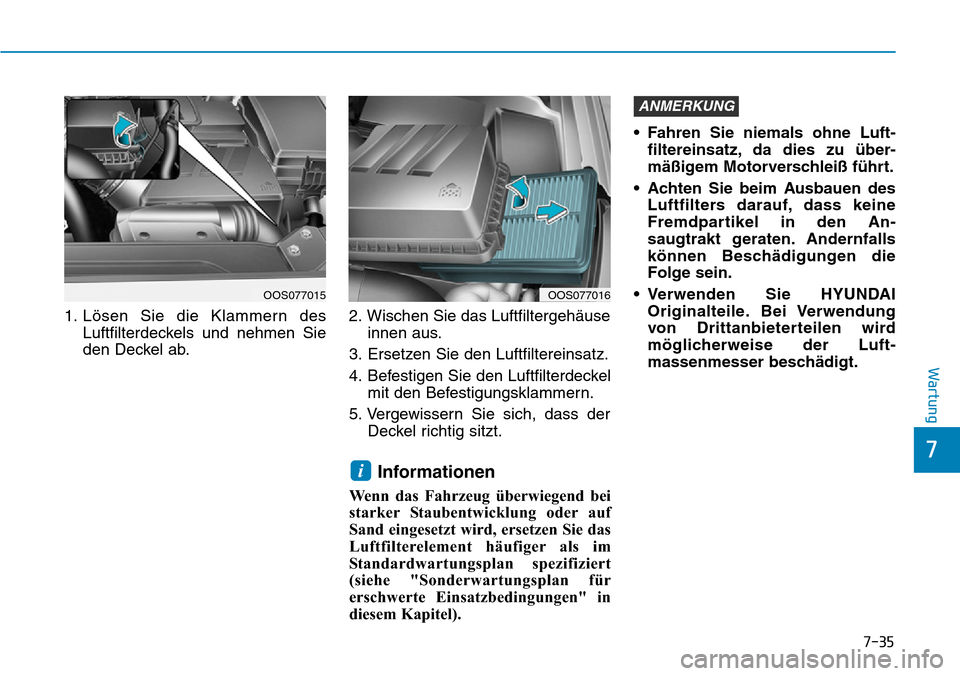

1. Lösen Sie die Klammern des
Luftfilterdeckels und nehmen Sie
den Deckel ab.2. Wischen Sie das Luftfiltergehäuse
innen aus.
3. Ersetzen Sie den Luftfiltereinsatz.
4. Befestigen Sie den Luftfilterdeckel
mit den Befestigungsklammern.
5. Vergewissern Sie sich, dass der
Deckel richtig sitzt.
Informationen
Wenn das Fahrzeug überwiegend bei
starker Staubentwicklung oder auf
Sand eingesetzt wird, ersetzen Sie das
Luftfilterelement häufiger als im
Standardwartungsplan spezifiziert
(siehe "Sonderwartungsplan für
erschwerte Einsatzbedingungen" in
diesem Kapitel).• Fahren Sie niemals ohne Luft-
filtereinsatz, da dies zu über-
mäßigem Motorverschleiß führt.
• Achten Sie beim Ausbauen des
Luftfilters darauf, dass keine
Fremdpartikel in den An-
saugtrakt geraten. Andernfalls
können Beschädigungen die
Folge sein.
• Verwenden Sie HYUNDAI
Originalteile. Bei Verwendung
von Drittanbieterteilen wird
möglicherweise der Luft-
massenmesser beschädigt.
ANMERKUNG
i
OOS077015OOS077016

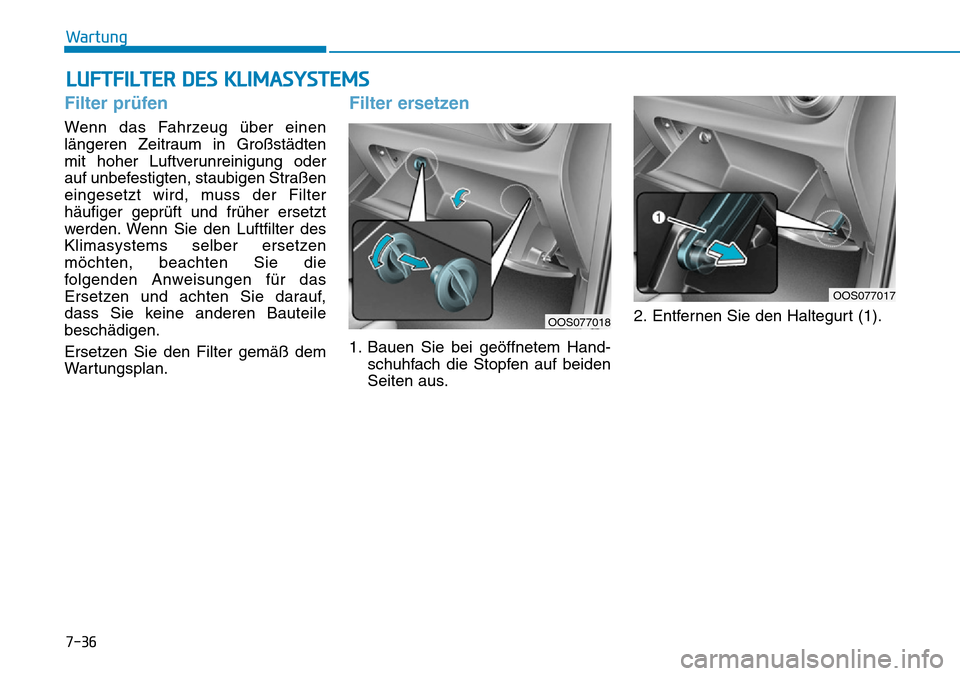

LUFTFILTER DES KLIMASYSTEMS
7-36
Wartung
Filter prüfen
Wenn das Fahrzeug über einen
längeren Zeitraum in Großstädten
mit hoher Luftverunreinigung oder
auf unbefestigten, staubigen Straßen
eingesetzt wird, muss der Filter
häufiger geprüft und früher ersetzt
werden. Wenn Sie den Luftfilter des
Klimasystems selber ersetzen
möchten, beachten Sie die
folgenden Anweisungen für das
Ersetzen und achten Sie darauf,
dass Sie keine anderen Bauteile
beschädigen.
Ersetzen Sie den Filter gemäß dem
Wartungsplan.
Filter ersetzen
1. Bauen Sie bei geöffnetem Hand-
schuhfach die Stopfen auf beiden
Seiten aus.2. Entfernen Sie den Haltegurt (1).
OOS077018
OOS077017

7-37
7
Wartung

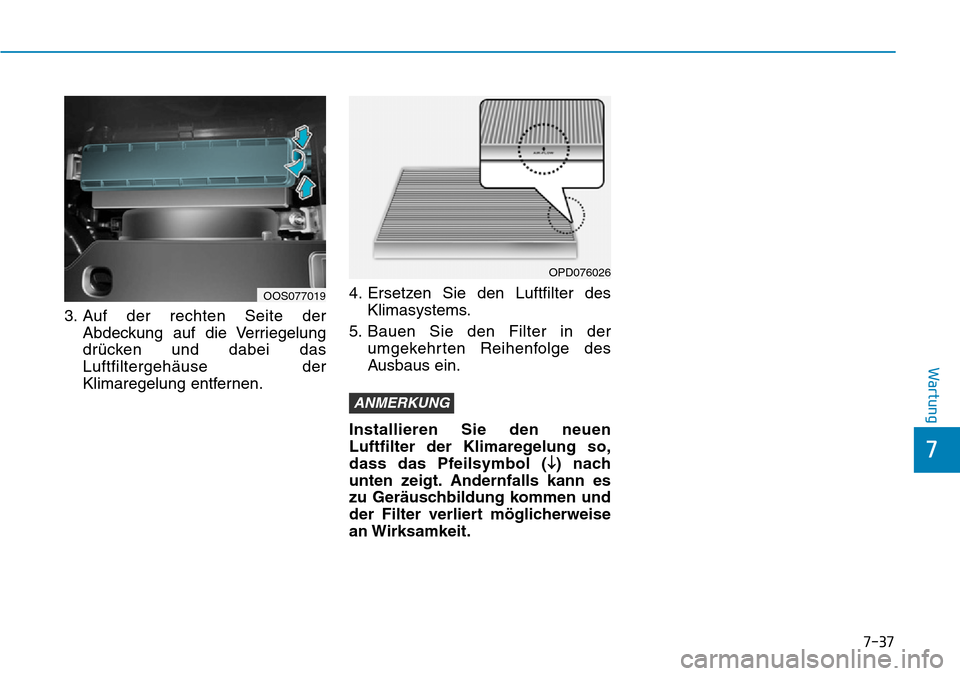

3. Auf der rechten Seite der
Abdeckung auf die Verriegelung
drücken und dabei das
Luftfiltergehäuse der
Klimaregelung entfernen.4. Ersetzen Sie den Luftfilter des
Klimasystems.
5. Bauen Sie den Filter in der
umgekehrten Reihenfolge des
Ausbaus ein.
Installieren Sie den neuen
Luftfilter der Klimaregelung so,
dass das Pfeilsymbol (
↓) nach
unten zeigt. Andernfalls kann es
zu Ger
