2019 Hyundai Kona Betriebsanleitung (in German)

5-88
Fahrhinweise
Wenn im Stop-and-go-Verkehr ein
Fahrzeug, das vor Ihnen angehalten
hat, die Fahrspur verlässt, kann es
vorkommen, dass das FCA-System
das nächste Fahrzeug vor Ihnen
nicht sofort erkennt. In diesem Fall
müssen Sie einen ausreichenden
Sicherheitsabstand einhalten und
ggf. das Bremspedal treten, um die
Fahrgeschwindigkeit zu drosseln
und eine Kollision zu vermeiden.- Fahrzeugerkennung
Wenn die Ladung des voraus-
fahrenden Fahrzeugs über das Heck
hinausragt oder das vorausfahrende
Fahrzeug eine höhere Bodenfreiheit
hat, ist besondere Vorsicht geboten.
Das FCA-System ist möglicherweise
nicht in der Lage, die über das
Fahrzeug hinausragende Ladung zu
erkennen. In diesem Fall müssen Sie
einen ausreichenden Sicherheits-
abstand zu der hinausragenden
Ladung einhalten und ggf. das
Bremspedal treten, um die
Fahrgeschwindigkeit zu drosseln
und eine Kollision zu vermeiden.
Fußgängererkennung
In den folgenden Fällen kann die
Funktion des Sensors eingeschränkt
sein:
• Der Fußgänger wird nicht
vollständig vom Kamera-
Erkennungssystem erkannt (z.B.
durch schräge oder gebeugte
Körperhaltung).
• Der Fußgänger bewegt sich sehr
schnell oder taucht sehr plötzlich
im Erfassungsbereich der Kamera
auf.
• Der Fußgänger trägt Kleidung, die
sich kaum vom Hintergrund
abhebt, sodass die Kamera diesen
schlechter erkennen kann.
• Es zu hell (z.B. bei Fahren in
hellem bzw. grellem Sonnenlicht)
oder zu dunkel (z.B. beim Befahren
einer Landstraße im Dunkeln).
• Der Fußgänger lässt sich nur
schwer von Objekten in der
Umgebung unterscheiden (z.B. bei
einer großen Gruppe von Fuß-
gängern bzw. einer großen
Menschenansammlung).
• Es gibt einen Gegenstand, dessen
Struktur einer Person ähnelt.
OAE056109OOS057022

5-89
Fahrhinweise
5
• Der Fußgänger ist klein.
• Die Beweglichkeit des Fußgängers
ist eingeschränkt.
• Die Sensorerkennung ist begrenzt.
• Der Radarsensor oder die Kamera
ist verdeckt oder verschmutzt.
• Das Sichtfeld des Radarsensors
oder der Kamera ist durch
Starkregen, Schneefall etc.
eingeschränkt.
• Wenn sich das Licht einer
Straßenlaterne oder eines
entgegenkommenden Fahrzeugs
auf der nassen Fahrbahn oder in
einer Pfütze spiegelt.
• Die Sicht nach vorn ist
beeinträchtigt, weil die Sonne
blendet.
• Die Frontscheibe ist beschlagen;
die Straße ist nicht klar zu
erkennen.
• Der schlechte Straßenzustand
verursacht starke Fahrzeugvibra-
tionen beim Fahren.
Informationen
In einigen Fällen kann das FCA-
System aufgrund von elektro-
magnetischen Störeinflüssen
deaktiviert werden.
i
•Verwenden Sie den
Frontalkollisions-
Vermeidungsassistenten
(FCA) nicht, wenn Sie ein
anderes Fahrzeug
abschleppen. Wenn beim
Abschleppen die Bremsen
betätigt werden, kann dies die
Sicherheit Ihres Fahrzeugs
bzw. des abgeschleppten
Fahrzeugs beeinträchtigen.
•Achten Sie besonders auf
vorausfahrende Fahrzeuge,
deren Ladung über das Heck
hinausragt oder die eine
höhere Bodenfreiheit haben.
•Der Radarsensor und die
Kamera des FCA-Systems
sind darauf ausgelegt, Fahr-
zeuge bzw. Fußgänger zu
erkennen, die sich vor Ihnen
befinden. Das Erkennen von
Fahrrädern, Motorrädern oder
kleineren Objekten mit
Rädern, wie z.B. Koffern,
Einkaufswagen oder Kinder-
wagen ist nicht vorgesehen.
VORSICHT•Versuchen Sie niemals, die
Funktion des FCA-Systems zu
testen. Andernfalls
besteht die Gefahr schwerer
Verletzungen sowie Lebens-
gefahr.
•Falls der vordere Stoßfänger,
die Windschutzscheibe oder
die Kamera ausgetauscht
oder repariert wurden,
empfehlen wir Ihnen, Ihr
Fahrzeug zwecks
Überprüfung in eine
HYUNDAI-Vertragswerkstatt
zu bringen.

5-90
Fahrhinweise

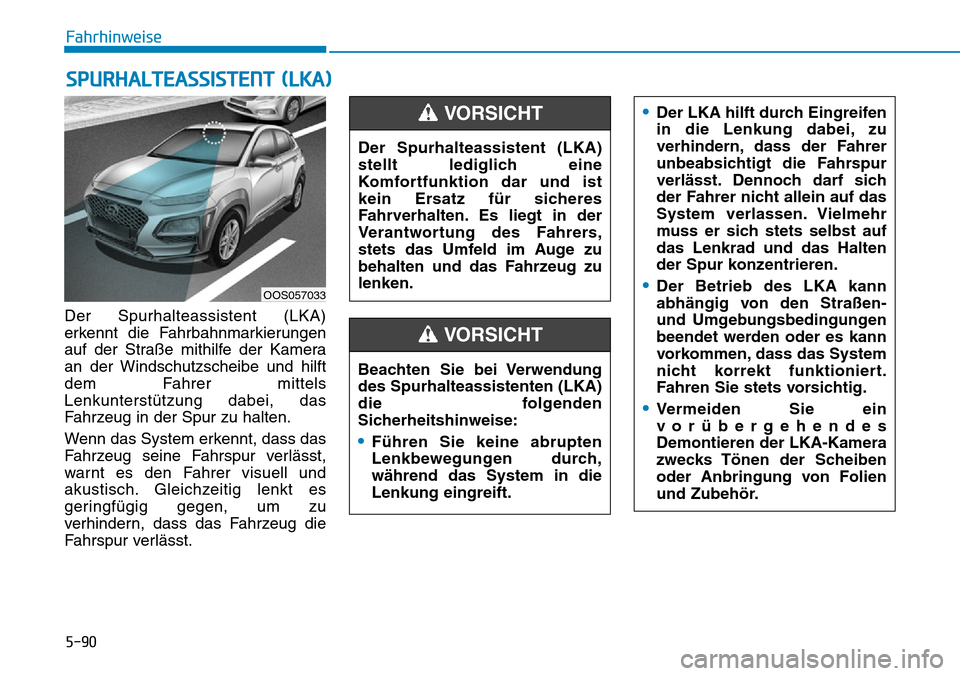

Der Spurhalteassistent (LKA)
erkennt die Fahrbahnmarkierungen
auf der Straße mithilfe der Kamera
an der Windschutzscheibe und hilft
dem Fahrer mittels
Lenkunterstützung dabei, das
Fahrzeug in der Spur zu halten.
Wenn das System erkennt, dass das
Fahrzeug seine Fahrspur verlässt,
warnt es den Fahrer visuell und
akustisch. Gleichzeitig lenkt es
geringfügig gegen, um zu
verhindern, dass das Fahrzeug die
Fahrspur verlässt.
SPURHALTEASSISTENT (LKA)
OOS057033
Der Spurhalteassistent (LKA)
stellt lediglich eine
Komfortfunktion dar und ist
kein Ersatz für sicheres
Fahrverhalten. Es liegt in der
Verantwortung des Fahrers,
stets das Umfeld im Auge zu
behalten und das Fahrzeug zu
lenken.
VORSICHT
Beachten Sie bei Verwendung
des Spurhalteassistenten (LKA)
die folgenden
Sicherheitshinweise:
•Führen Sie keine abrupten
Lenkbewegungen durch,
während das System in die
Lenkung eingreift.
VORSICHT
•Der LKA hilft durch Eingreifen
in die Lenkung dabei, zu
verhindern, dass der Fahrer
unbeabsichtigt die Fahrspur
verlässt. Dennoch darf sich
der Fahrer nicht allein auf das
System verlassen. Vielmehr
muss er sich stets selbst auf
das Lenkrad und das Halten
der Spur konzentrieren.
•Der Betrieb des LKA kann
abhängig von den Straßen-
und Umgebungsbedingungen
beendet werden oder es kann
vorkommen, dass das System
nicht korrekt funktioniert.
Fahren Sie stets vorsichtig.
•Vermeiden Sie ein
vorübergehendes
Demontieren der LKA-Kamera
zwecks Tönen der Scheiben
oder Anbringung von Folien
und Zubehör.

5-91
Fahrhinweise
5

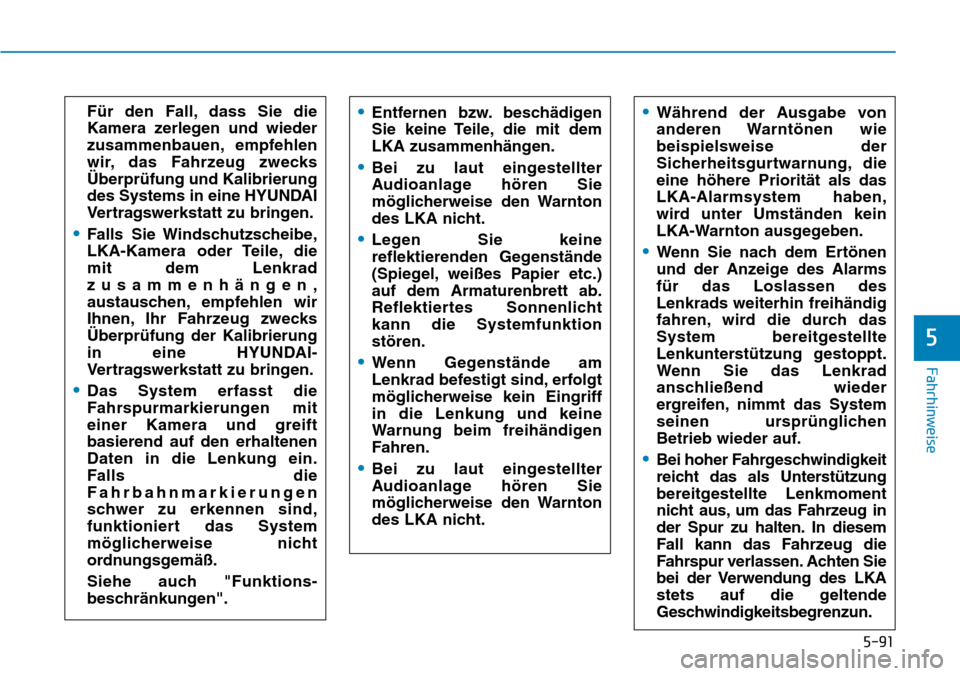

Für den Fall, dass Sie die
Kamera zerlegen und wieder
zusammenbauen, empfehlen
wir, das Fahrzeug zwecks
Überprüfung und Kalibrierung
des Systems in eine HYUNDAI
Vertragswerkstatt zu bringen.
•Falls Sie Windschutzscheibe,
LKA-Kamera oder Teile, die
mit dem Lenkrad
zusammenhängen,
austauschen, empfehlen wir
Ihnen, Ihr Fahrzeug zwecks
Überprüfung der Kalibrierung
in eine HYUNDAI-
Vertragswerkstatt zu bringen.
•Das System erfasst die
Fahrspurmarkierungen mit
einer Kamera und greift
basierend auf den erhaltenen
Daten in die Lenkung ein.
Falls die
Fahrbahnmarkierungen
schwer zu erkennen sind,
funktioniert das System
möglicherweise nicht
ordnungsgemäß.
Siehe auch "Funktions-
beschränkungen".
•Entfernen bzw. beschädigen
Sie keine Teile, die mit dem
LKA zusammenhängen.
•Bei zu laut eingestellter
Audioanlage hören Sie
möglicherweise den Warnton
des LKA nicht.
•Legen Sie keine
reflektierenden Gegenstände
(Spiegel, weißes Papier etc.)
auf dem Armaturenbrett ab.
Reflektiertes Sonnenlicht
kann die Systemfunktion
stören.
•Wenn Gegenstände am
Lenkrad befestigt sind, erfolgt
möglicherweise kein Eingriff
in die Lenkung und keine
Warnung beim freihändigen
Fahren.
•Bei zu laut eingestellter
Audioanlage hören Sie
möglicherweise den Warnton
des LKA nicht.
•Während der Ausgabe von
anderen Warntönen wie
beispielsweise der
Sicherheitsgurtwarnung, die
eine höhere Priorität als das
LKA-Alarmsystem haben,
wird unter Umständen kein
LKA-Warnton ausgegeben.
•Wenn Sie nach dem Ertönen
und der Anzeige des Alarms
für das Loslassen des
Lenkrads weiterhin freihändig
fahren, wird die durch das
System bereitgestellte
Lenkunterstützung gestoppt.
Wenn Sie das Lenkrad
anschließend wieder
ergreifen, nimmt das System
seinen ursprünglichen
Betrieb wieder auf.
•Bei hoher Fahrgeschwindigkeit
reicht das als Unterstützung
bereitgestellte Lenkmoment
nicht aus, um das Fahrzeug in
der Spur zu halten. In diesem
Fall kann das Fahrzeug die
Fahrspur verlassen. Achten Sie
bei der Verwendung des LKA
stets auf die geltende
Geschwindigkeitsbegrenzun.

5-92
Fahrhinweise
Betrieb des LKA
Um den LKA zu aktivieren/
deaktivieren:
Betätigen Sie bei eingeschalteter
Zündung die am Armaturenbrett
links vom Lenkrad (bei Fahrzeugen
mit Rechtslenkung rechts vom
Lenkrad) befindliche LKA-Taste.
Die zugehörige Anzeige am
Kombiinstrument leuchtet zunächst
weiß. Dies zeigt an, dass der LKA
zwar BETRIEBSBEREIT, jedoch
noch NICHT AKTIVIERT ist.Beachten Sie, dass die
Fahrgeschwindigkeit zur
AKTIVIERUNG des LKA mindestens
ca. 60 km/h betragen muss. Die
zugehörige Anzeige am
Kombiinstrument leuchtet dann grün.
Die Farbe der
Kontrollleuchte ändert
sich abhängig vom
Zustand des LKA.
- Weiß: Sensor erfasst keine
Fahrspurmarkierungen oder
Fahrgeschwindigkeit liegt unter 60
km/h.
- Grün: Sensor erfasst
Fahrspurmarkierungen und das
System kann die Lenkung des
Fahrzeugs regeln.
Informationen
Wenn die Kontrollleuchte (weiß) im
vorherigen Zündzyklus eingeschaltet
war, wird das System ohne weitere
Bedienvorgänge eingeschaltet. Wenn
Sie die LKA-Taste erneut drücken,
geht die Kontrollleuchte am
Kombiinstrument aus.
LKA aktivieren
• Um den LKA-Bildschirm am LCD-
Display des Kombiinstruments
aufzurufen, wählen Sie den
ASSIST-Modus ( ). Weitere
Einzelheiten finden Sie unter
"LCD-Anzeigemodi" in Kapitel 3.
• Wenn beide Markierungen Ihrer
Fahrbahn erkannt werden und alle
Bedingungen für das Aktivieren
des LKA erfüllt sind, leuchtet ein
grünes Lenkradsymbol auf und die
LKA-Anzeige wechselt von Weiß
zu Grün. Dies zeigt an, dass der
LKA AKTIVIERT ist und in die
Lenkung eingreifen kann.
i
OOS057034OOS057035L

5-93
Fahrhinweise
5

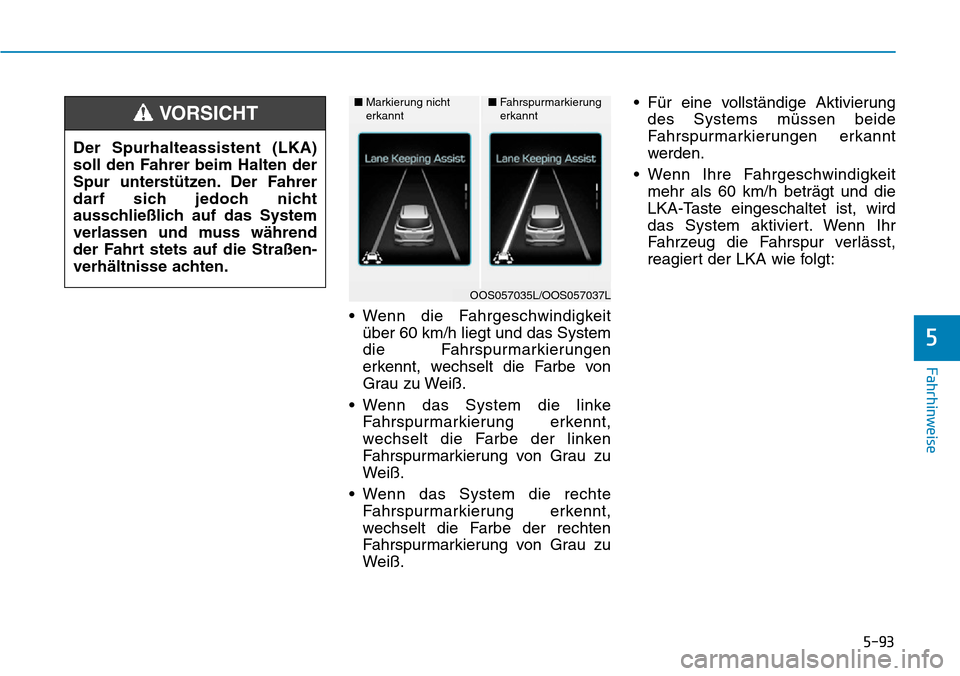

• Wenn die Fahrgeschwindigkeit
über 60 km/h liegt und das System
die Fahrspurmarkierungen
erkennt, wechselt die Farbe von
Grau zu Weiß.
• Wenn das System die linke
Fahrspurmarkierung erkennt,
wechselt die Farbe der linken
Fahrspurmarkierung von Grau zu
Weiß.
• Wenn das System die rechte
Fahrspurmarkierung erkennt,
wechselt die Farbe der rechten
Fahrspurmarkierung von Grau zu
Weiß.• Für eine vollständige Aktivierung
des Systems müssen beide
Fahrspurmarkierungen erkannt
werden.
• Wenn Ihre Fahrgeschwindigkeit
mehr als 60 km/h beträgt und die
LKA-Taste eingeschaltet ist, wird
das System aktiviert. Wenn Ihr
Fahrzeug die Fahrspur verlässt,
reagiert der LKA wie folgt:
■Markierung nicht
erkannt■Fahrspurmarkierung
erkannt
OOS057035L/OOS057037L
Der Spurhalteassistent (LKA)
soll den Fahrer beim Halten der
Spur unterstützen. Der Fahrer
darf sich jedoch nicht
ausschließlich auf das System
verlassen und muss während
der Fahrt stets auf die Straßen-
verhältnisse achten.
VORSICHT

5-94
Fahrhinweise

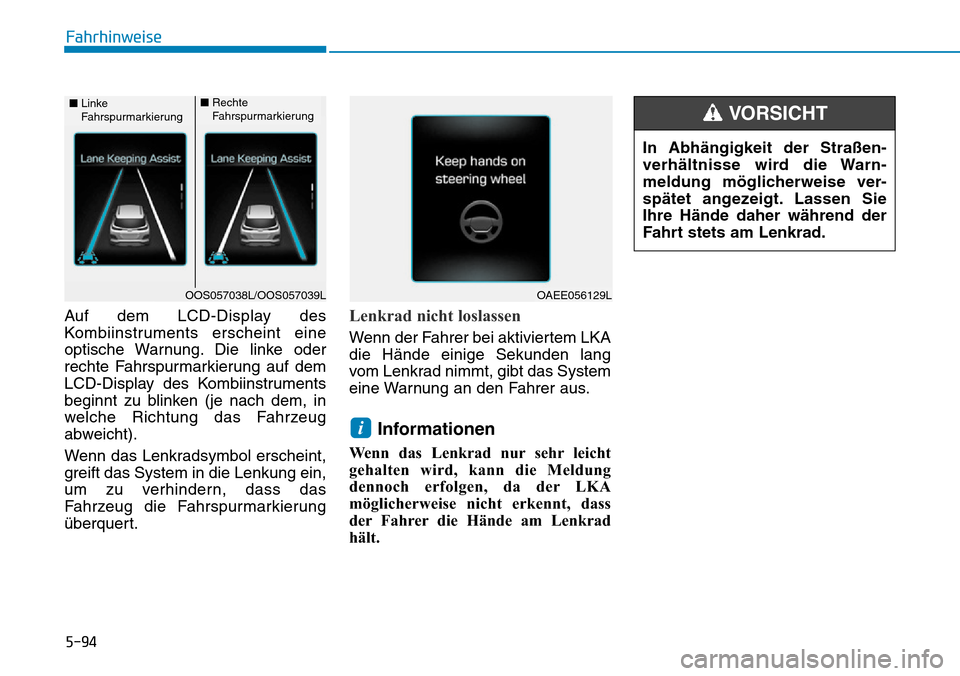

Auf dem LCD-Display des
Kombiinstruments erscheint eine
optische Warnung. Die linke oder
rechte Fahrspurmarkierung auf dem
LCD-Display des Kombiinstruments
beginnt zu blinken (je nach dem, in
welche Richtung das Fahrzeug
abweicht).
Wenn das Lenkradsymbol erscheint,
greift das System in die Lenkung ein,
um zu verhindern, dass das
Fahrzeug die Fahrspurmarkierung
überquert.
Lenkrad nicht loslassen
Wenn der Fahrer bei aktiviertem LKA
die Hände einige Sekunden lang
vom Lenkrad nimmt, gibt das System
eine Warnung an den Fahrer aus.
Informationen
Wenn das Lenkrad nur sehr leicht
gehalten wird, kann die Meldung
dennoch erfolgen, da der LKA
möglicherweise nicht erkennt, dass
der Fahrer die Hände am Lenkrad
hält.
i
OAEE056129L
In Abhängigkeit der Straßen-
verhältnisse wird die Warn-
meldung möglicherweise ver-
spätet angezeigt. Lassen Sie
Ihre Hände daher während der
Fahrt stets am Lenkrad.
VORSICHT■Linke
Fahrspurmarkierung■Rechte
Fahrspurmarkierung
OOS057038L/OOS057039L

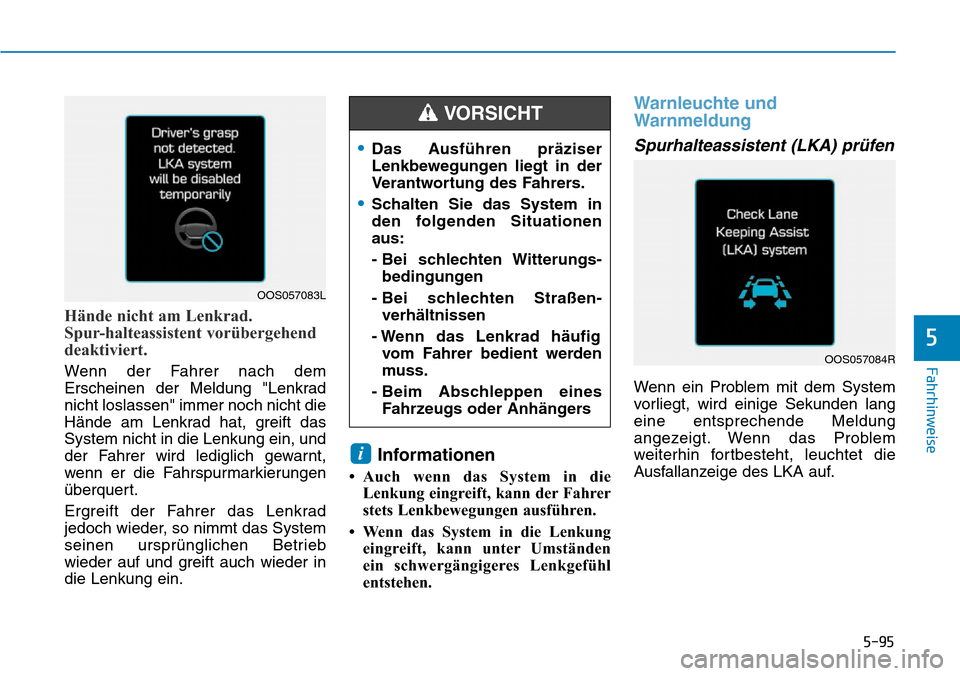

5-95
Fahrhinweise
5
Hände nicht am Lenkrad.
Spur-halteassistent vorübergehend
deaktiviert.
Wenn der Fahrer nach dem
Erscheinen der Meldung "Lenkrad
nicht loslassen" immer noch nicht die
Hände am Lenkrad hat, greift das
System nicht in die Lenkung ein, und
der Fahrer wird lediglich gewarnt,
wenn er die Fahrspurmarkierungen
überquert.
Ergreift der Fahrer das Lenkrad
jedoch wieder, so nimmt das System
seinen ursprünglichen Betrieb
wieder auf und greift auch wieder in
die Lenkung ein.
Informationen
• Auch wenn das System in die
Lenkung eingreift, kann der Fahrer
stets Lenkbewegungen ausführen.
• Wenn das System in die Lenkung
eingreift, kann unter Umständen
ein schwergängigeres Lenkgefühl
entstehen.
Warnleuchte und
Warnmeldung
Spurhalteassistent (LKA) prüfen
Wenn ein Problem mit dem System
vorliegt, wird einige Sekunden lang
eine entsprechende Meldung
angezeigt. Wenn das Problem
weiterhin fortbesteht, leuchtet die
Ausfallanzeige des LKA auf.
i
OOS057083L
•Das Ausführen präziser
Lenkbewegungen liegt in der
Verantwortung des Fahrers.
•Schalten Sie das System in
den folgenden Situationen
aus:
- Bei schlechten Witterungs-
bedingungen
- Bei schlechten Straßen-
verhältnissen
- Wenn das Lenkrad häufig
vom Fahrer bedient werden
muss.
- Beim Abschleppen eines
Fahrzeugs oder Anhängers
VORSICHT
OOS057084R
