2019 Hyundai Kona Betriebsanleitung (in German)

7-86
Wartung

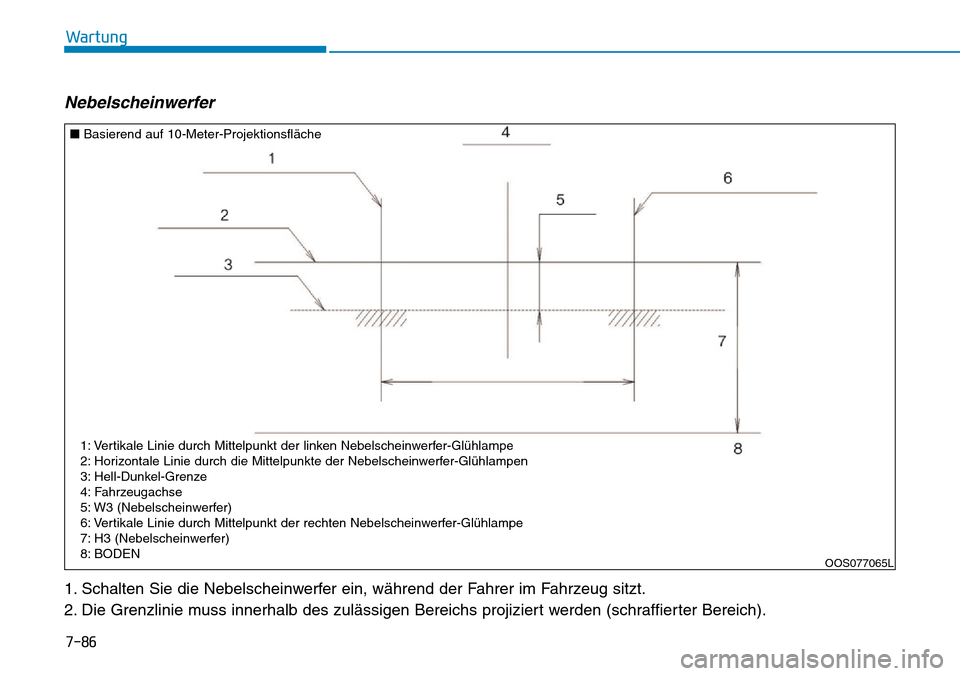

Nebelscheinwerfer
1. Schalten Sie die Nebelscheinwerfer ein, während der Fahrer im Fahrzeug sitzt.
2. Die Grenzlinie muss innerhalb des zulässigen Bereichs projiziert werden (schraffierter Bereich).
OOS077065L
■Basierend auf 10-Meter-Projektionsfläche
1: Vertikale Linie durch Mittelpunkt der linken Nebelscheinwerfer-Glühlampe
2: Horizontale Linie durch die Mittelpunkte der Nebelscheinwerfer-Glühlampen
3: Hell-Dunkel-Grenze
4: Fahrzeugachse
5: W3 (Nebelscheinwerfer)
6: Vertikale Linie durch Mittelpunkt der rechten Nebelscheinwerfer-Glühlampe
7: H3 (Nebelscheinwerfer)
8: BODEN

7-87
7
Wartung

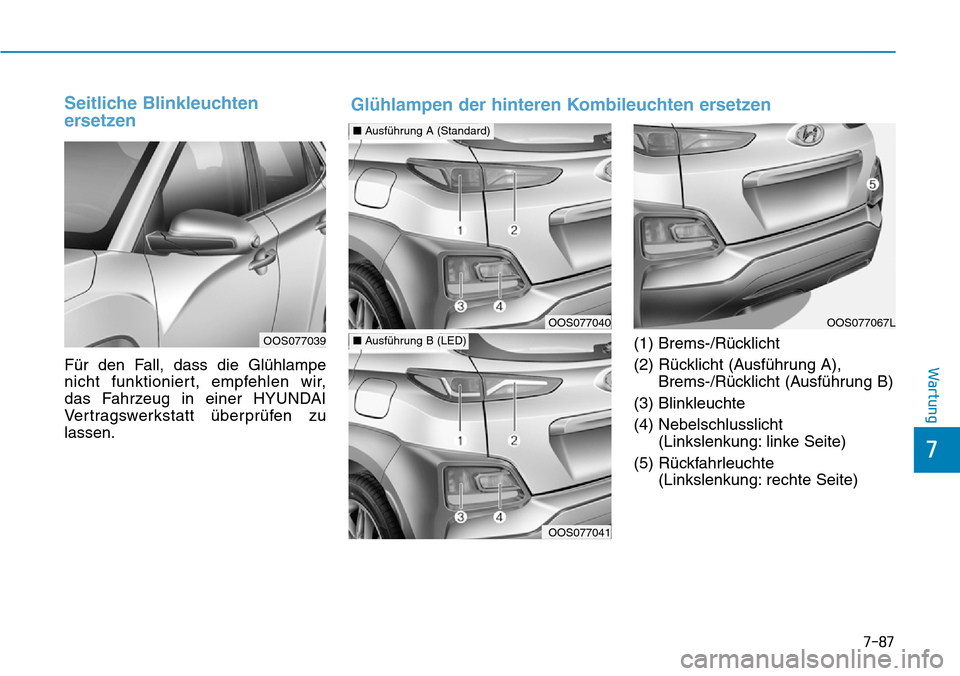

Seitliche Blinkleuchten
ersetzen
Für den Fall, dass die Glühlampe
nicht funktioniert, empfehlen wir,
das Fahrzeug in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.(1) Brems-/Rücklicht
(2) Rücklicht (Ausführung A),
Brems-/Rücklicht (Ausführung B)
(3) Blinkleuchte
(4) Nebelschlusslicht
(Linkslenkung: linke Seite)
(5) Rückfahrleuchte
(Linkslenkung: rechte Seite)
OOS077040
■Ausführung A (Standard)
OOS077041
■Ausführung B (LED)OOS077039
OOS077067L
Glühlampen der hinteren Kombileuchten ersetzen

7-88
Wartung

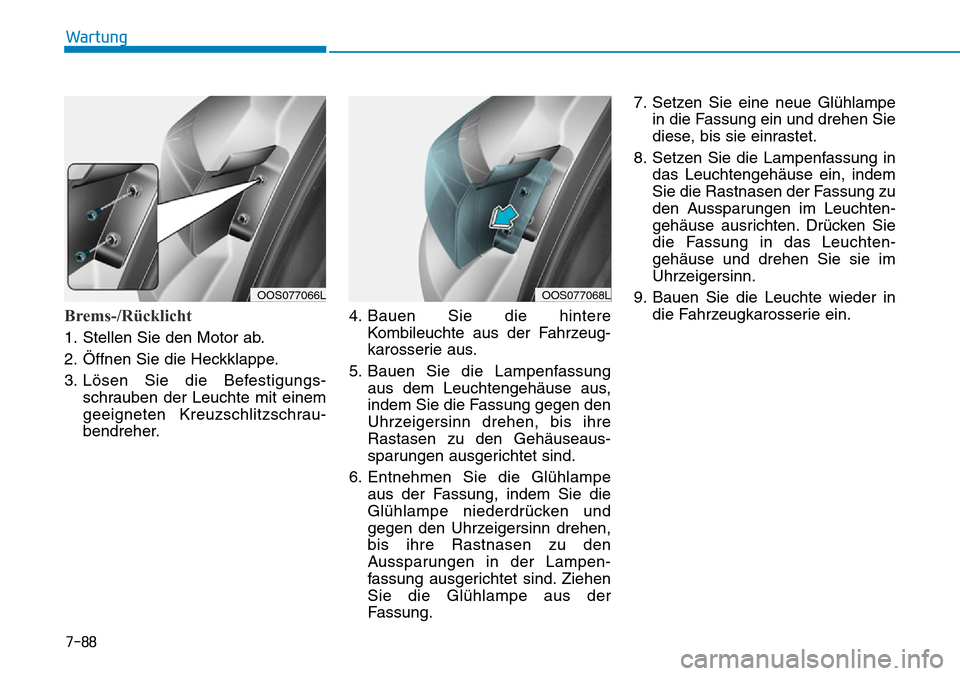

Brems-/Rücklicht
1. Stellen Sie den Motor ab.
2. Öffnen Sie die Heckklappe.
3. Lösen Sie die Befestigungs-
schrauben der Leuchte mit einem
geeigneten Kreuzschlitzschrau-
bendreher.4. Bauen Sie die hintere
Kombileuchte aus der Fahrzeug-
karosserie aus.
5. Bauen Sie die Lampenfassung
aus dem Leuchtengehäuse aus,
indem Sie die Fassung gegen den
Uhrzeigersinn drehen, bis ihre
Rastasen zu den Gehäuseaus-
sparungen ausgerichtet sind.
6. Entnehmen Sie die Glühlampe
aus der Fassung, indem Sie die
Glühlampe niederdrücken und
gegen den Uhrzeigersinn drehen,
bis ihre Rastnasen zu den
Aussparungen in der Lampen-
fassung ausgerichtet sind. Ziehen
Sie die Glühlampe aus der
Fassung.7. Setzen Sie eine neue Glühlampe
in die Fassung ein und drehen Sie
diese, bis sie einrastet.
8. Setzen Sie die Lampenfassung in
das Leuchtengehäuse ein, indem
Sie die Rastnasen der Fassung zu
den Aussparungen im Leuchten-
gehäuse ausrichten. Drücken Sie
die Fassung in das Leuchten-
gehäuse und drehen Sie sie im
Uhrzeigersinn.
9. Bauen Sie die Leuchte wieder in
die Fahrzeugkarosserie ein.
OOS077066LOOS077068L

7-89
7
Wartung

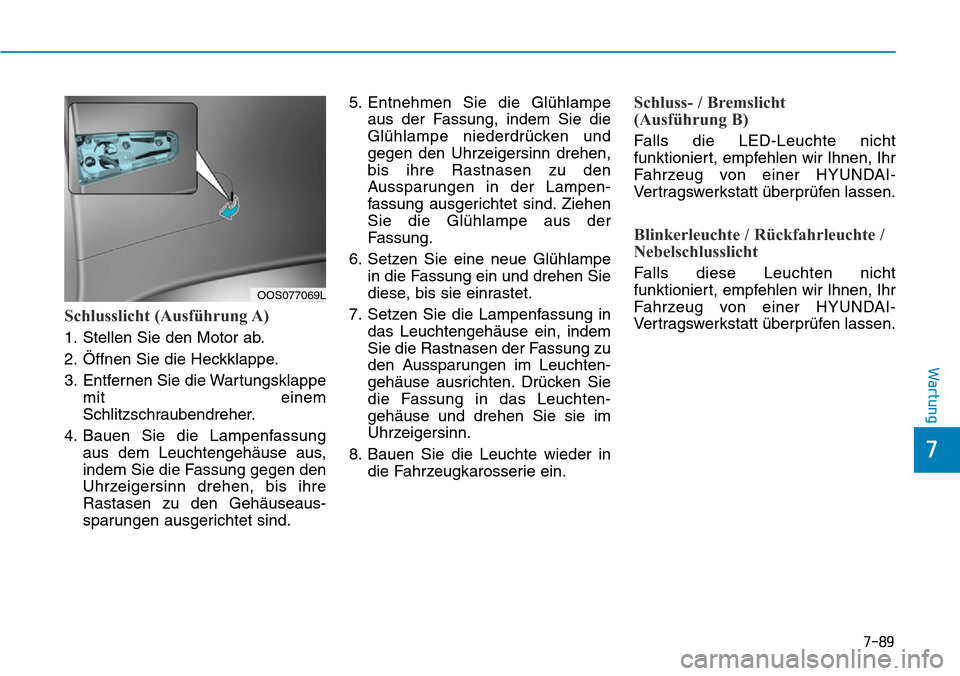

Schlusslicht (Ausführung A)
1. Stellen Sie den Motor ab.
2. Öffnen Sie die Heckklappe.
3. Entfernen Sie die Wartungsklappe
mit einem
Schlitzschraubendreher.
4. Bauen Sie die Lampenfassung
aus dem Leuchtengehäuse aus,
indem Sie die Fassung gegen den
Uhrzeigersinn drehen, bis ihre
Rastasen zu den Gehäuseaus-
sparungen ausgerichtet sind.5. Entnehmen Sie die Glühlampe
aus der Fassung, indem Sie die
Glühlampe niederdrücken und
gegen den Uhrzeigersinn drehen,
bis ihre Rastnasen zu den
Aussparungen in der Lampen-
fassung ausgerichtet sind. Ziehen
Sie die Glühlampe aus der
Fassung.
6. Setzen Sie eine neue Glühlampe
in die Fassung ein und drehen Sie
diese, bis sie einrastet.
7. Setzen Sie die Lampenfassung in
das Leuchtengehäuse ein, indem
Sie die Rastnasen der Fassung zu
den Aussparungen im Leuchten-
gehäuse ausrichten. Drücken Sie
die Fassung in das Leuchten-
gehäuse und drehen Sie sie im
Uhrzeigersinn.
8. Bauen Sie die Leuchte wieder in
die Fahrzeugkarosserie ein.
Schluss- / Bremslicht
(Ausführung B)
Falls die LED-Leuchte nicht
funktioniert, empfehlen wir Ihnen, Ihr
Fahrzeug von einer HYUNDAI-
Vertragswerkstatt überprüfen lassen.
Blinkerleuchte / Rückfahrleuchte /
Nebelschlusslicht
Falls diese Leuchten nicht
funktioniert, empfehlen wir Ihnen, Ihr
Fahrzeug von einer HYUNDAI-
Vertragswerkstatt überprüfen lassen.
OOS077069L

7-90
Wartung

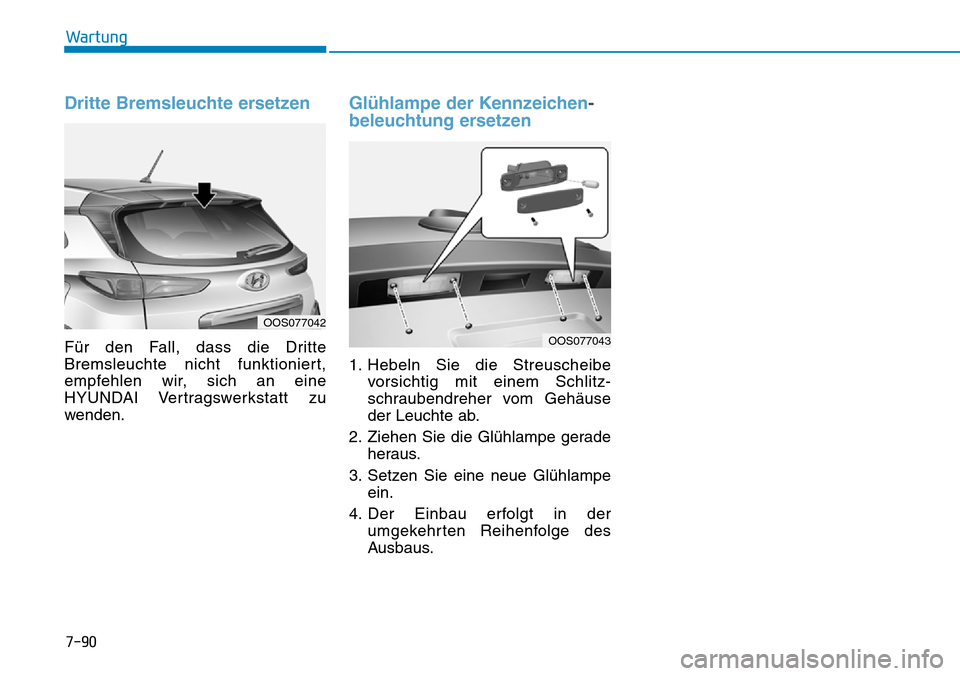

Dritte Bremsleuchte ersetzen
Für den Fall, dass die Dritte
Bremsleuchte nicht funktioniert,
empfehlen wir, sich an eine
HYUNDAI Vertragswerkstatt zu
wenden.
Glühlampe der Kennzeichen-
beleuchtung ersetzen
1. Hebeln Sie die Streuscheibe
vorsichtig mit einem Schlitz-
schraubendreher vom Gehäuse
der Leuchte ab.
2. Ziehen Sie die Glühlampe gerade
heraus.
3. Setzen Sie eine neue Glühlampe
ein.
4. Der Einbau erfolgt in der
umgekehrten Reihenfolge des
Ausbaus.
OOS077042
OOS077043

7-91
7
Wartung

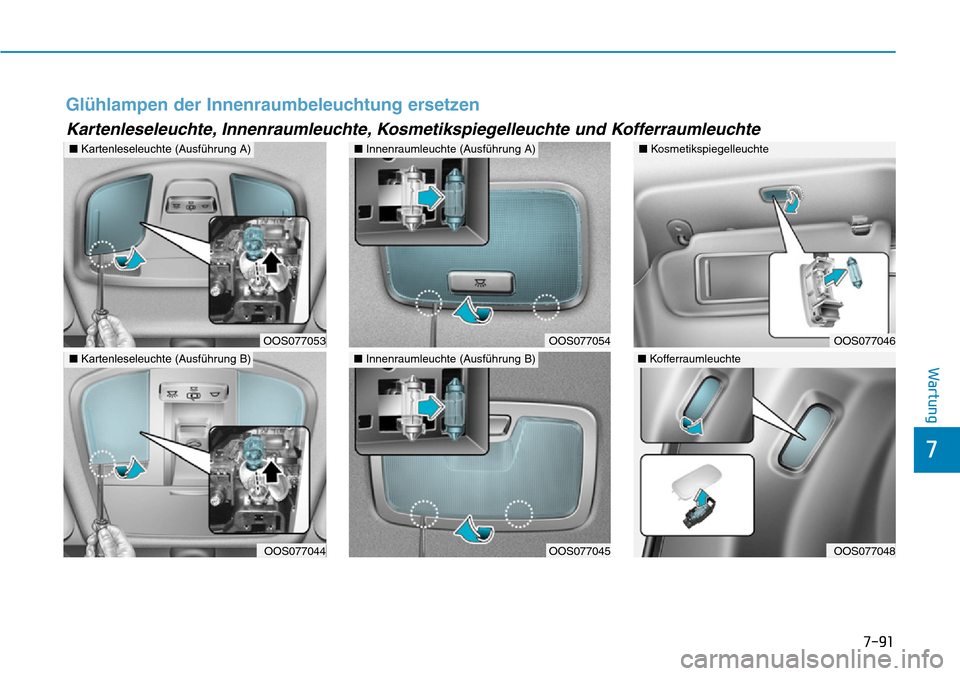

Glühlampen der Innenraumbeleuchtung ersetzen
Kartenleseleuchte, Innenraumleuchte, Kosmetikspiegelleuchte und Kofferraumleuchte
OOS077053
■Kartenleseleuchte (Ausführung A)
OOS077044
■ Kartenleseleuchte (Ausführung B)
OOS077054
■ Innenraumleuchte(Ausführung A)
OOS077045
■ Innenraumleuchte(Ausführung B)
OOS077046
■Kosmetikspiegelleuchte
OOS077048
■Kofferraumleuchte

7-92
Wartung

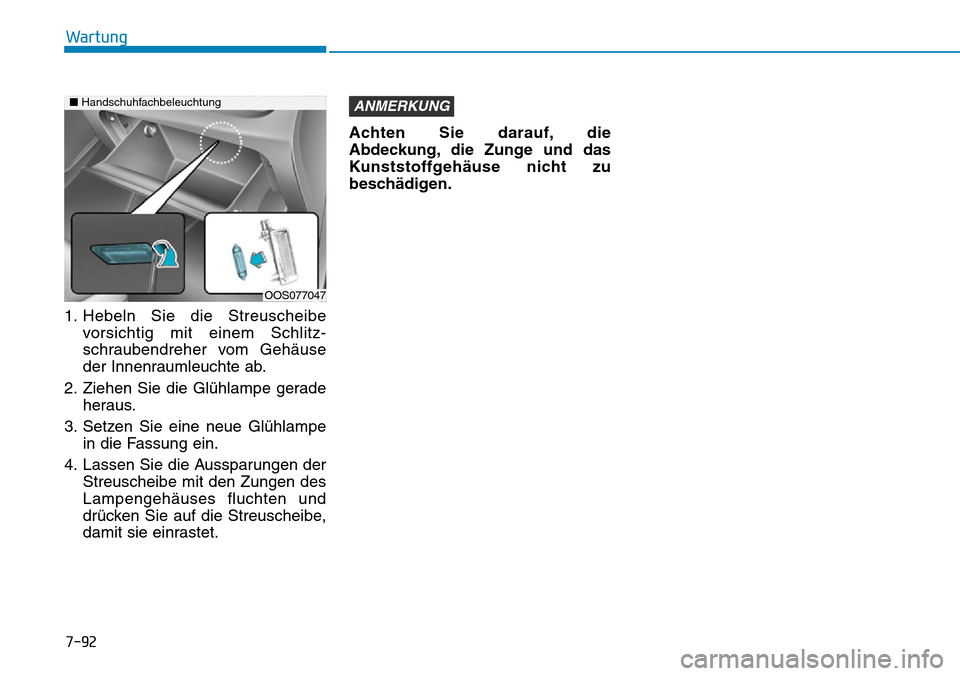

1. Hebeln Sie die Streuscheibe
vorsichtig mit einem Schlitz-
schraubendreher vom Gehäuse
der Innenraumleuchte ab.
2. Ziehen Sie die Glühlampe gerade
heraus.
3. Setzen Sie eine neue Glühlampe
in die Fassung ein.
4. Lassen Sie die Aussparungen der
Streuscheibe mit den Zungen des
Lampengehäuses fluchten und
drücken Sie auf die Streuscheibe,
damit sie einrastet.Achten Sie darauf, die
Abdeckung, die Zunge und das
Kunststoffgehäuse nicht zu
beschädigen.
ANMERKUNG■Handschuhfachbeleuchtung
OOS077047

7-93
7
Wartung

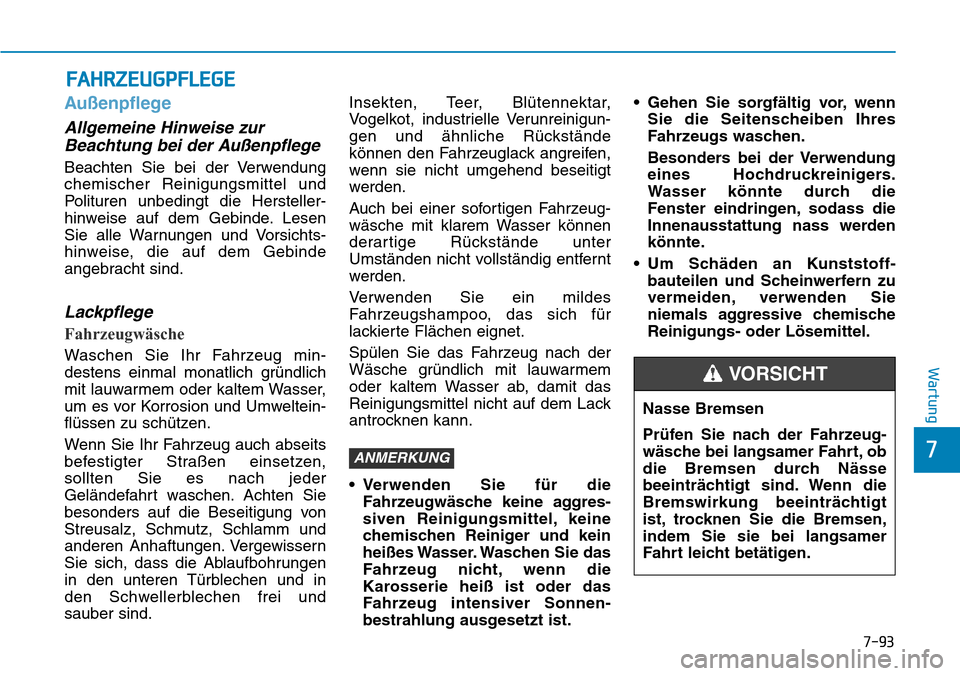

Außenpflege
Allgemeine Hinweise zur
Beachtung bei der Außenpflege
Beachten Sie bei der Verwendung
chemischer Reinigungsmittel und
Polituren unbedingt die Hersteller-
hinweise auf dem Gebinde. Lesen
Sie alle Warnungen und Vorsichts-
hinweise, die auf dem Gebinde
angebracht sind.
Lackpflege
Fahrzeugwäsche
Waschen Sie Ihr Fahrzeug min-
destens einmal monatlich gründlich
mit lauwarmem oder kaltem Wasser,
um es vor Korrosion und Umweltein-
flüssen zu schützen.
Wenn Sie Ihr Fahrzeug auch abseits
befestigter Straßen einsetzen,
sollten Sie es nach jeder
Geländefahrt waschen. Achten Sie
besonders auf die Beseitigung von
Streusalz, Schmutz, Schlamm und
anderen Anhaftungen. Vergewissern
Sie sich, dass die Ablaufbohrungen
in den unteren Türblechen und in
den Schwellerblechen frei und
sauber sind.Insekten, Teer, Blütennektar,
Vogelkot, industrielle Verunreinigun-
gen und ähnliche Rückstände
können den Fahrzeuglack angreifen,
wenn sie nicht umgehend beseitigt
werden.
Auch bei einer sofortigen Fahrzeug-
wäsche mit klarem Wasser können
derartige Rückstände unter
Umständen nicht vollständig entfernt
werden.
Verwenden Sie ein mildes
Fahrzeugshampoo, das sich für
lackierte Flächen eignet.
Spülen Sie das Fahrzeug nach der
Wäsche gründlich mit lauwarmem
oder kaltem Wasser ab, damit das
Reinigungsmittel nicht auf dem Lack
antrocknen kann.
• Verwenden Sie für die
Fahrzeugwäsche keine aggres-
siven Reinigungsmittel, keine
chemischen Reiniger und kein
heißes Wasser. Waschen Sie das
Fahrzeug nicht, wenn die
Karosserie heiß ist oder das
Fahrzeug intensiver Sonnen-
bestrahlung ausgesetzt ist.• Gehen Sie sorgfältig vor, wenn
Sie die Seitenscheiben Ihres
Fahrzeugs waschen.
Besonders bei der Verwendung
eines Hochdruckreinigers.
Wasser könnte durch die
Fenster eindringen, sodass die
Innenausstattung nass werden
könnte.
• Um Schäden an Kunststoff-
bauteilen und Scheinwerfern zu
vermeiden, verwenden Sie
niemals aggressive chemische
Reinigungs- oder Lösemittel.
ANMERKUNG
FAHRZEUGPFLEGE
Nasse Bremsen
