FIX&GO KÉSZLET
(egyes változatoknál)
155) 156)
67)
LEÍRÁS

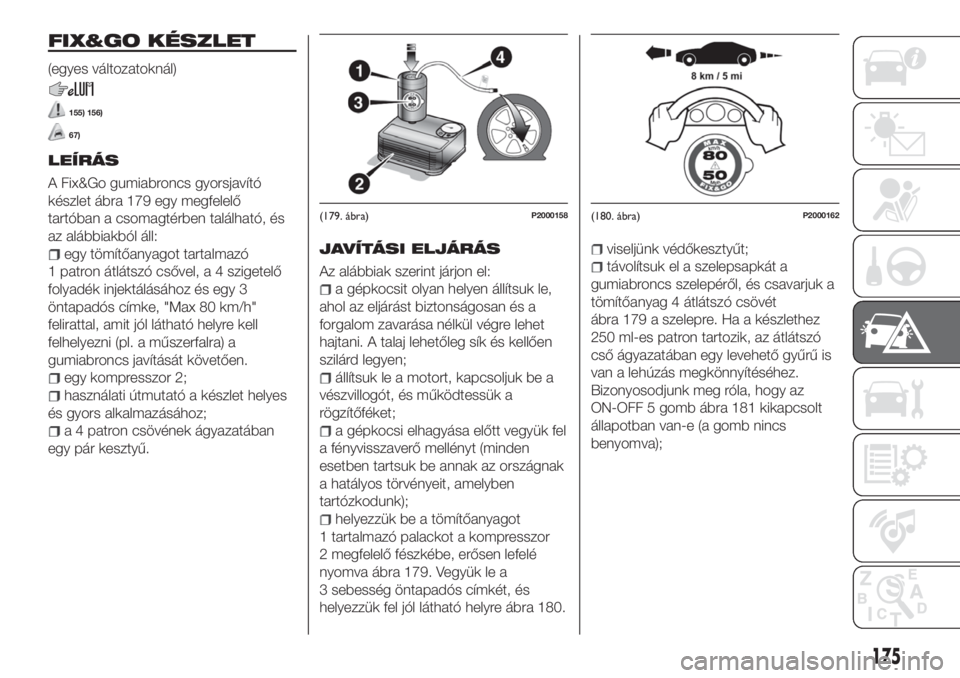

A Fix&Go gumiabroncs gyorsjavító
készlet ábra 179 egy megfelelő
tartóban a csomagtérben található, és
az alábbiakból áll:
egy tömítőanyagot tartalmazó
1 patron átlátszó csővel, a 4 szigetelő
folyadék injektálásához és egy 3
öntapadós címke, "Max 80 km/h"
felirattal, amit jól látható helyre kell
felhelyezni (pl. a műszerfalra) a
gumiabroncs javítását követően.
egy kompresszor 2;
használati útmutató a készlet helyes
és gyors alkalmazásához;
a 4 patron csövének ágyazatában
egy pár kesztyű.
JAVÍTÁSI ELJÁRÁS
Az alábbiak szerint járjon el:
a gépkocsit olyan helyen állítsuk le,
ahol az eljárást biztonságosan és a
forgalom zavarása nélkül végre lehet
hajtani. A talaj lehetőleg sík és kellően
szilárd legyen;
állítsuk le a motort, kapcsoljuk be a
vészvillogót, és működtessük a
rögzítőféket;
a gépkocsi elhagyása előtt vegyük fel
a fényvisszaverő mellényt (minden
esetben tartsuk be annak az országnak
a hatályos törvényeit, amelyben
tartózkodunk);
helyezzük be a tömítőanyagot
1 tartalmazó palackot a kompresszor
2 megfelelő fészkébe, erősen lefelé
nyomva ábra 179. Vegyük le a
3 sebesség öntapadós címkét, és
helyezzük fel jól látható helyre ábra 180.
viseljünk védőkesztyűt;
távolítsuk el a szelepsapkát a
gumiabroncs szelepéről, és csavarjuk a
tömítőanyag 4 átlátszó csövét
ábra 179 a szelepre. Ha a készlethez
250 ml-es patron tartozik, az átlátszó
cső ágyazatában egy levehető gyűrű is
van a lehúzás megkönnyítéséhez.
Bizonyosodjunk meg róla, hogy az
ON-OFF 5 gomb ábra 181 kikapcsolt
állapotban van-e (a gomb nincs
benyomva);
(179. ábra)P2000158(180. ábra)P2000162
175

helyezzük a 3 elektromos csatlakozót
ábra 182 a gépkocsi 12 V-os aljzatába,
és indítsuk be a gépkocsi motorját.
a BE-KI gomb 5 megnyomásával
kapcsoljuk be a kompresszort ábra 181
.
Amikor a 7 nyomásmérő a Használati
és karbantartási utasításban vagy a
megfelelő címkén megadott
nyomásértéket mutatja, az 5 ON-OFF
gombot újra lenyomva kapcsoljuk ki a
kompresszort;

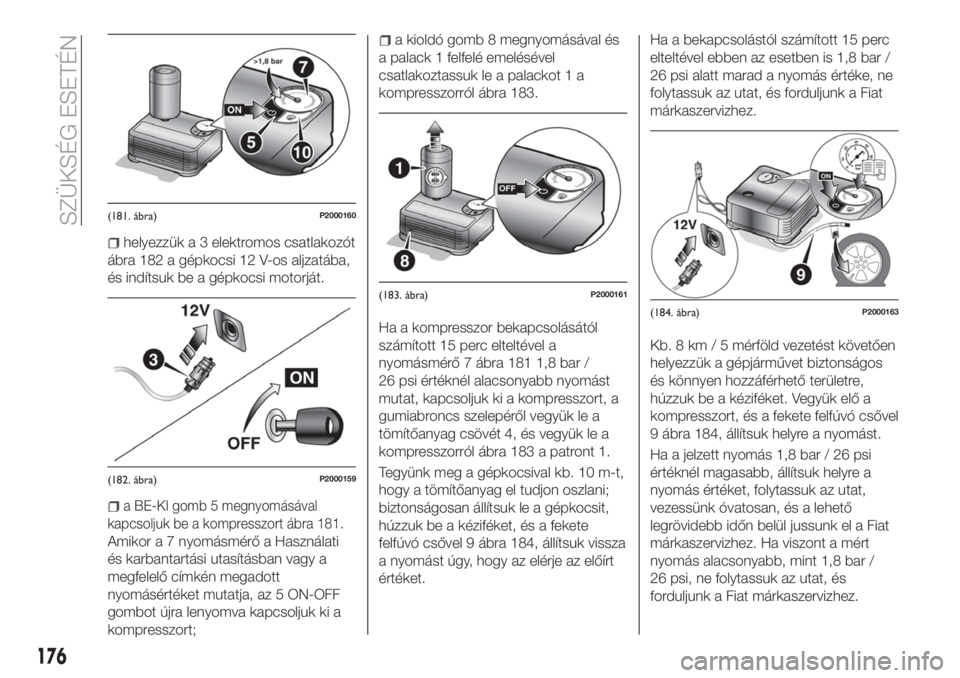

a kioldó gomb 8 megnyomásával és
a palack 1 felfelé emelésével
csatlakoztassuk le a palackot 1 a
kompresszorról ábra 183.
Ha a kompresszor bekapcsolásától
számított 15 perc elteltével a
nyomásmérő 7 ábra 181 1,8 bar /
26 psi értéknél alacsonyabb nyomást
mutat, kapcsoljuk ki a kompresszort, a
gumiabroncs szelepéről vegyük le a
tömítőanyag csövét 4, és vegyük le a
kompresszorról ábra 183 a patront 1.
Tegyünk meg a gépkocsival kb. 10 m-t,
hogy a tömítőanyag el tudjon oszlani;
biztonságosan állítsuk le a gépkocsit,
húzzuk be a kéziféket, és a fekete
felfúvó csővel 9 ábra 184, állítsuk vissza
a nyomást úgy, hogy az elérje az előírt
értéket.Ha a bekapcsolástól számított 15 perc
elteltével ebben az esetben is 1,8 bar /
26 psi alatt marad a nyomás értéke, ne
folytassuk az utat, és forduljunk a Fiat
márkaszervizhez.
Kb. 8 km / 5 mérföld vezetést követően
helyezzük a gépjárművet biztonságos
és könnyen hozzáférhető területre,
húzzuk be a kéziféket. Vegyük elő a
kompresszort, és a fekete felfúvó csővel
9 ábra 184, állítsuk helyre a nyomást.
Ha a jelzett nyomás 1,8 bar / 26 psi
értéknél magasabb, állítsuk helyre a
nyomás értéket, folytassuk az utat,
vezessünk óvatosan, és a lehető
legrövidebb időn belül jussunk el a Fiat
márkaszervizhez. Ha viszont a mért
nyomás alacsonyabb, mint 1,8 bar /
26 psi, ne folytassuk az utat, és
forduljunk a Fiat márkaszervizhez.
(181. ábra)P2000160
(182. ábra)P2000159
(183. ábra)P2000161
(184. ábra)P2000163
176
SZÜKSÉG ESETÉN

NYOMÁS-
HELYREÁLLÍTÁSI
ELJÁRÁS
Az alábbiak szerint járjunk el:
a fenti leírás szerint biztonságosan
állítsuk le a gépkocsit, és húzzuk be a
kéziféket;
Húzzuk ki a fekete felfúvó csövet 9
ábra 184, csatlakoztassuk, és erősen
csavarjuk rá a gumiabroncs szelepére.
Kövessük a ábra 182 és
ábra 184 szakaszban megjelenített
utasításokat.
A gumiabroncs esetleges
túlnyomásának a megszüntetéséhez
nyomja le a 10 nyomógombot
ábra 181.
PATRONCSERE
Az alábbiak szerint járjon el:
kizárólag a Fiat márkaszerviznél
megvásárolható eredeti Fix&Go patront
használjunk.
Az 1 patron ábra 179 eltávolításához
nyomjuk meg a 8 kioldó nyomógombot
ábra 183, és emeljük ki.
FIGYELMEZTETÉS
155)A Fix&Go készlet patronján található
címke tartalmazza a hatályos előírások
szerinti információkat. Használat előtt
figyelmesen olvassuk el a patron címkéjét,
kerüljük a nem rendeltetésszerű
használatot. A készletet felnőttek kell, hogy
használják, ne engedjük, hogy azt kiskorúak
használják.
156)FIGYELEM: Ne lépjük túl a 80 km/h
sebességet. Kerüljük a hirtelen gyorsítást
és fékezést. A készlet ideiglenes javításra
alkalmas, ezért a gumiabroncsot a lehető
legrövidebb időn belül egy szakembernek
meg kell vizsgálnia és meg kell javítania. A
készlet használata előtt bizonyosodjunk
meg róla, hogy a gumiabroncs nem
túlságosan sérült-e, és, hogy a felni jó
állapotban van-e, ellenkező esetben ne
használjuk a készletet, és hívjunk
autómentőt. Ne vegyük le az idegen
testeket a gumiabroncsról. Ne hagyjuk
folyamatosan több mint 20 percen át
bekapcsolva a kompresszort: túlmelegedés
veszélye.
FIGYELMEZTETÉS
67)A tömítőfolyadék -40 °C és +55 °C
közötti hőmérsékleten hatásos. A
tömítőfolyadék eltarthatósági ideje
korlátozott. Olyan gumiabroncsok javítására
van lehetőség, melyek futófelületén a
sérülés átmérője nem nagyobb 6 mm-nél.
Mutassuk meg a patront és a címkét a
szakembernek, aki a gumiabroncs-javító
készlettel kezelt gumiabroncsot javítani
fogja.
177

INDÍTÁS
SZÜKSÉGHELY-
ZETBEN
157) 158) 159) 160)
68)

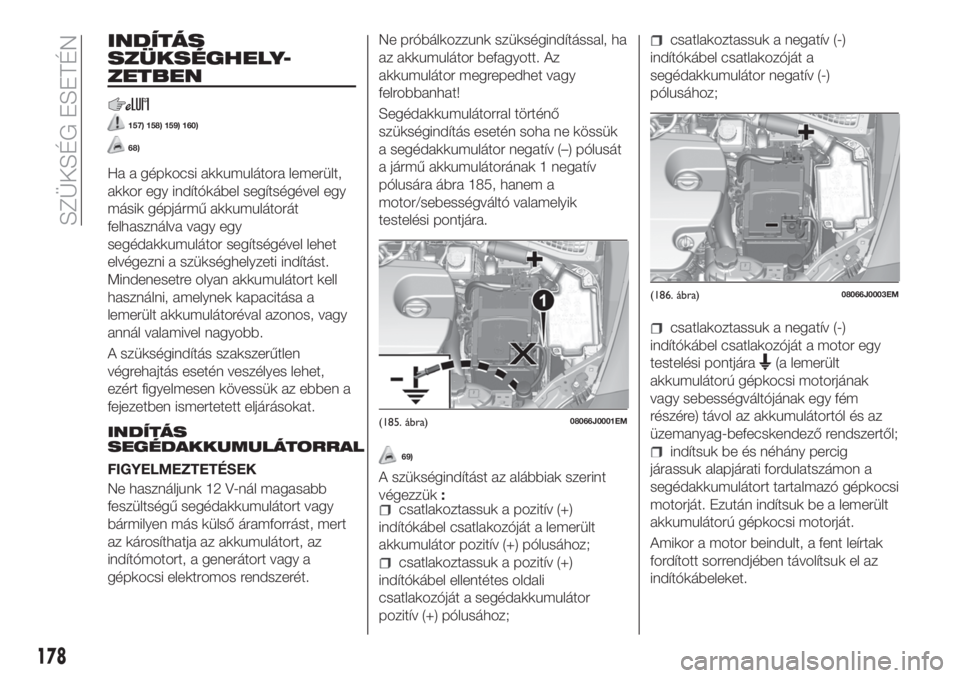

Ha a gépkocsi akkumulátora lemerült,
akkor egy indítókábel segítségével egy
másik gépjármű akkumulátorát
felhasználva vagy egy
segédakkumulátor segítségével lehet
elvégezni a szükséghelyzeti indítást.
Mindenesetre olyan akkumulátort kell
használni, amelynek kapacitása a
lemerült akkumulátoréval azonos, vagy
annál valamivel nagyobb.
A szükségindítás szakszerűtlen
végrehajtás esetén veszélyes lehet,
ezért figyelmesen kövessük az ebben a
fejezetben ismertetett eljárásokat.
INDÍTÁS
SEGÉDAKKUMULÁTORRAL
FIGYELMEZTETÉSEK
Ne használjunk 12 V-nál magasabb
feszültségű segédakkumulátort vagy
bármilyen más külső áramforrást, mert
az károsíthatja az akkumulátort, az
indítómotort, a generátort vagy a
gépkocsi elektromos rendszerét.Ne próbálkozzunk szükségindítással, ha
az akkumulátor befagyott. Az
akkumulátor megrepedhet vagy
felrobbanhat!
Segédakkumulátorral történő
szükségindítás esetén soha ne kössük
a segédakkumulátor negatív (–) pólusát
a jármű akkumulátorának 1 negatív
pólusára ábra 185, hanem a
motor/sebességváltó valamelyik
testelési pontjára.69)
A szükségindítást az alábbiak szerint
végezzük:
csatlakoztassuk a pozitív (+)
indítókábel csatlakozóját a lemerült
akkumulátor pozitív (+) pólusához;
csatlakoztassuk a pozitív (+)
indítókábel ellentétes oldali
csatlakozóját a segédakkumulátor
pozitív (+) pólusához;
csatlakoztassuk a negatív (-)
indítókábel csatlakozóját a
segédakkumulátor negatív (-)
pólusához;
csatlakoztassuk a negatív (-)
indítókábel csatlakozóját a motor egy
testelési pontjára
(a lemerült
akkumulátorú gépkocsi motorjának
vagy sebességváltójának egy fém
részére) távol az akkumulátortól és az
üzemanyag-befecskendező rendszertől;
indítsuk be és néhány percig
járassuk alapjárati fordulatszámon a
segédakkumulátort tartalmazó gépkocsi
motorját. Ezután indítsuk be a lemerült
akkumulátorú gépkocsi motorját.
Amikor a motor beindult, a fent leírtak
fordított sorrendjében távolítsuk el az
indítókábeleket.
(185. ábra)08066J0001EM
(186. ábra)08066J0003EM
178
SZÜKSÉG ESETÉN

Ha a motor többszöri próbálkozás után
sem indul, ne kísérletezzünk tovább az
indítással, hanem vizsgáltassuk meg a
gépkocsit egy Fiat márkaszervizben.
INDÍTÁS VONTATÁSSAL
VAGY BEGURÍTÁSSAL
Mindenképpen kerüljük el a tolással,
vontatással vagy lejtőn legurulással
történő indítást.
FIGYELMEZTETÉS
157)A motorháztető felnyitása előtt
győződjünk meg arról, hogy a gépkocsi
motorja áll, és a gyújtáskulcs STOP
állásban van. Kövessük a motorháztető
aljára szerelt táblán megadottakat.
Ajánlatos kihúzni a gyújtáskulcsot, ha a
gépkocsiban más személyek is
tartózkodnak. A gépkocsi elhagyásakor
mindig ki kell húzni, vagy STOP állásba kell
fordítani a gyújtáskulcsot. Üzemanyag
feltöltése során győződjünk meg arról, hogy
a gépkocsi motorja áll (a gyújtáskulcs
STOP állásban van).
158)Ne közelítsük meg túlzottan a radiátor
hűtőventilátorát, mert az elektromos
hűtőventilátor bármikor elindulhat: sérülés
veszélye áll fenn. Ügyeljünk arra, hogy a
sálat, nyakkendőt, lazán lógó
ruhadarabokat a forgó szerkezeti részek
elkaphatják.
159)Távolítsunk el minden fém ékszert
vagy fémtárgyat (pl. gyűrű, óra vagy
karkötő), amelyek véletlen elektromos
érintkezést és ezáltal súlyos sérüléseket
okozhatnak.160)Az akkumulátorok savat tartalmaznak,
amely bőr- vagy szemsérüléseket okozhat.
Az akkumulátorok gyúlékony és
robbanásveszélyes hidrogéngázt
termelnek. A nyílt lángot vagy a szikrát
okozó tárgyakat tartsuk távol az
akkumulátortól.
FIGYELMEZTETÉS
68)Semmiképp se használjunk a motor
indításához gyors akkumulátortöltőt, mert
az károsíthatja az elektronikus rendszereket,
valamint a gyújtás és üzemanyag-
befecskendezés vezérlőegységeket.
69)Ne csatlakoztassuk a kábelt a lemerült
akkumulátor negatív (–) pólusához. Az ez
által keletkező elektromos szikra az
akkumulátor felrobbanását idézheti elő, ami
személyi sérülést okozhat. Kizárólag a
specifikus testelési pontot használjuk; ne
használjunk semmilyen más szabadon lévő
fém alkatrészt.

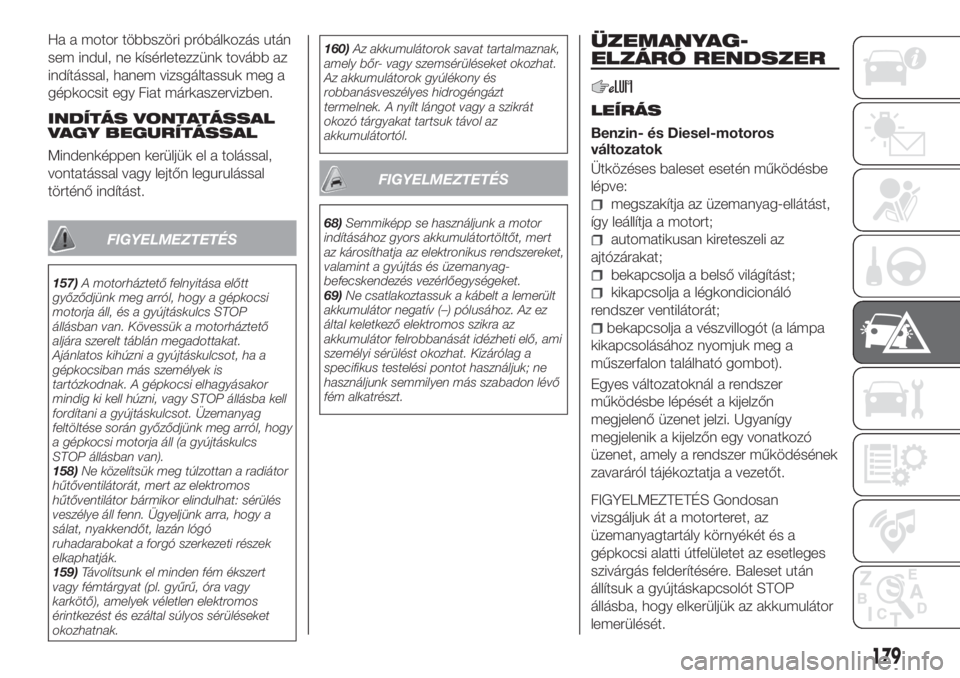

ÜZEMANYAG-
ELZÁRÓ RENDSZER
LEÍRÁS
Benzin- és Diesel-motoros
változatok
Ütközéses baleset esetén működésbe
lépve:
megszakítja az üzemanyag-ellátást,
így leállítja a motort;
automatikusan kireteszeli az
ajtózárakat;
bekapcsolja a belső világítást;
kikapcsolja a légkondicionáló
rendszer ventilátorát;
bekapcsolja a vészvillogót (a lámpa
kikapcsolásához nyomjuk meg a
műszerfalon található gombot).
Egyes változatoknál a rendszer
működésbe lépését a kijelzőn
megjelenő üzenet jelzi. Ugyanígy
megjelenik a kijelzőn egy vonatkozó
üzenet, amely a rendszer működésének
zavaráról tájékoztatja a vezetőt.
FIGYELMEZTETÉS Gondosan
vizsgáljuk át a motorteret, az
üzemanyagtartály környékét és a
gépkocsi alatti útfelületet az esetleges
szivárgás felderítésére. Baleset után
állítsuk a gyújtáskapcsolót STOP
állásba, hogy elkerüljük az akkumulátor
lemerülését.
179

LPG változatok
(egyes változatoknál)
Az LPG változatoknál a fent leírtakon túl
az üzemanyag-leállító rendszer azonnal
megszakítja a benzinellátást, végrehajtja
az LPG rendszer biztonsági szelepeinek
lezárását, és megszakítja a
befecskendezést, aminek
következtében leáll a motor.
180
SZÜKSÉG ESETÉN

ÜZEMANYAG-ELZÁRÓ RENDSZER VISSZAÁLLÍTÁSA
A gépkocsi megfelelő működésének visszaállításához a következő eljárást kell elvégezni (az eljárást egy percen belül kell
elkezdeni és befejezni):
161)
Elvégzendő műveletek Megjelenítés
Az irányjelző kar semleges pozíciójában állítsuk a gyújtáskapcsolót
STOP állásba
Állítsuk a gyújtáskapcsolót MAR helyzetbe Jobb oldali irányjelző villog
Kapcsoljuk be a jobb oldali irányjelzőt Bal oldali irányjelző villog; jobb oldali irányjelző folyamatosan világít
Kapcsoljuk be a bal oldali irányjelzőt Jobb oldali irányjelző villog; bal oldali irányjelző folyamatosan világít
Kapcsoljuk be a jobb oldali irányjelzőt Bal oldali irányjelző villog; jobb oldali irányjelző folyamatosan világít
Kapcsoljuk be a bal oldali irányjelzőt Mindkét irányjelző folyamatosan világít
Kapcsoljuk ki a bal oldali irányjelzőt Mindkét irányjelző kialszik
Állítsuk a gyújtáskapcsolót STOP helyzetbe
Állítsuk a gyújtáskapcsolót MAR helyzetbe A rendszer visszaállítása megtörtént, és a motor újraindítható
FIGYELMEZTETÉS
161)Ha ütközéses baleset után üzemanyagfolyást vagy szivárgásra utaló szagot észlelünk, a tűzveszély elkerülése érdekében ne állítsuk vissza
az üzemanyag-ellátást.
181

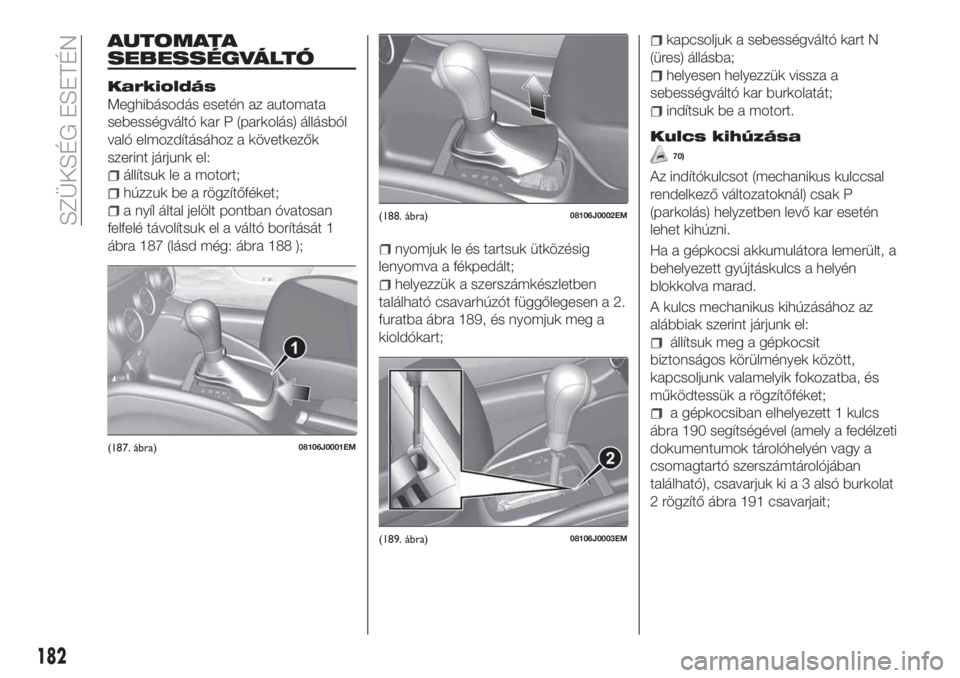

AUTOMATA
SEBESSÉGVÁLTÓ
Karkioldás
Meghibásodás esetén az automata
sebességváltó kar P (parkolás) állásból
való elmozdításához a következők
szerint járjunk el:
állítsuk le a motort;
húzzuk be a rögzítőféket;
a nyíl által jelölt pontban óvatosan
felfelé távolítsuk el a váltó borítását 1
ábra 187 (lásd még: ábra 188 );
nyomjuk le és tartsuk ütközésig
lenyomva a fékpedált;
helyezzük a szerszámkészletben
található csavarhúzót függőlegesen a 2.
furatba ábra 189, és nyomjuk meg a
kioldókart;
kapcsoljuk a sebességváltó kart N
(üres) állásba;
helyesen helyezzük vissza a
sebességváltó kar burkolatát;
indítsuk be a motort.
Kulcs kihúzása
70)
Az indítókulcsot (mechanikus kulccsal
rendelkező változatoknál) csak P
(parkolás) helyzetben levő kar esetén
lehet kihúzni.
Ha a gépkocsi akkumulátora lemerült, a
behelyezett gyújtáskulcs a helyén
blokkolva marad.
A kulcs mechanikus kihúzásához az
alábbiak szerint járjunk el:
állítsuk meg a gépkocsit
biztonságos körülmények között,
kapcsoljunk valamelyik fokozatba, és
működtessük a rögzítőféket;
a gépkocsiban elhelyezett 1 kulcs
ábra 190 segítségével (amely a fedélzeti
dokumentumok tárolóhelyén vagy a
csomagtartó szerszámtárolójában
található), csavarjuk ki a 3 alsó burkolat
2 rögzítő ábra 191 csavarjait;
(187. ábra)08106J0001EM
(188. ábra)08106J0002EM
(189. ábra)08106J0003EM
182
SZÜKSÉG ESETÉN
