ISMERKEDÉS A GÉPKOCSIVAL
Itt kezdődik az Ön új gépkocsijával való
közelebbi ismerkedés.
Ez az útmutató egyszerűen és
közvetlenül tájékoztatja Önt a gépkocsi
felépítéséről és működéséről.
Ezért azt tanácsoljuk Önnek, hogy
helyezkedjen el kényelmesen a
gépkocsiban, hogy azonnal
ellenőrizhesse az olvasottakat.MŰSZERFAL................10
A KULCSOK................12
GYÚJTÁSKAPCSOLÓ..........13
FIAT CODE.................14
AJTÓK....................14
ÜLÉSEK...................16
FEJTÁMLÁK................21
KORMÁNYKERÉK............22
VISSZAPILLANTÓ TÜKRÖK......23
KÜLSŐ VILÁGÍTÁS............24
BELSŐ VILÁGÍTÁS............27
SZÉLVÉDŐ- ÉS HÁTSÓ
ABLAKTÖRLŐ...............28
LÉGKONDICIONÁLÁS..........31
ELEKTROMOS ABLAKEMELŐK . . .35
MOTORHÁZTETŐ............36
DUALDRIVE ELEKTROMOS
SZERVOKORMÁNY...........37
CSOMAGTÉR...............37
TETŐCSOMAGTARTÓ /
SÍLÉCTARTÓ...............43
LPG BERENDEZÉSSEL ELLÁTOTT
FELSZERELTSÉG.............44
ACTIVE GRILLE SHUTTER.......48
ECO FUNKCIÓ..............48
9

MŰSZERFAL

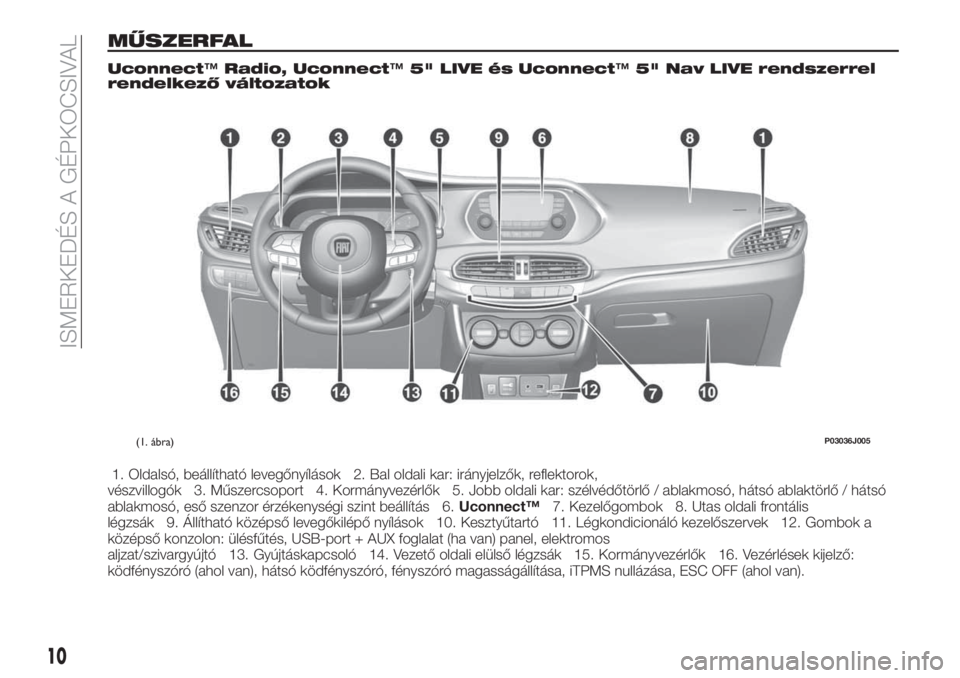

Uconnect™Radio, Uconnect™5" LIVE és Uconnect™5" Nav LIVE rendszerrel
rendelkező változatok
1. Oldalsó, beállítható levegőnyílások 2. Bal oldali kar: irányjelzők, reflektorok,
vészvillogók 3. Műszercsoport 4. Kormányvezérlők 5. Jobb oldali kar: szélvédőtörlő / ablakmosó, hátsó ablaktörlő / hátsó
ablakmosó, eső szenzor érzékenységi szint beállítás 6.Uconnect™7. Kezelőgombok 8. Utas oldali frontális
légzsák 9. Állítható középső levegőkilépő nyílások 10. Kesztyűtartó 11. Légkondicionáló kezelőszervek 12. Gombok a
középső konzolon: ülésfűtés, USB-port + AUX foglalat (ha van) panel, elektromos
aljzat/szivargyújtó 13. Gyújtáskapcsoló 14. Vezető oldali elülső légzsák 15. Kormányvezérlők 16. Vezérlések kijelző:
ködfényszóró (ahol van), hátsó ködfényszóró, fényszóró magasságállítása, iTPMS nullázása, ESC OFF (ahol van).
(1. ábra)P03036J005
10
ISMERKEDÉS A GÉPKOCSIVAL

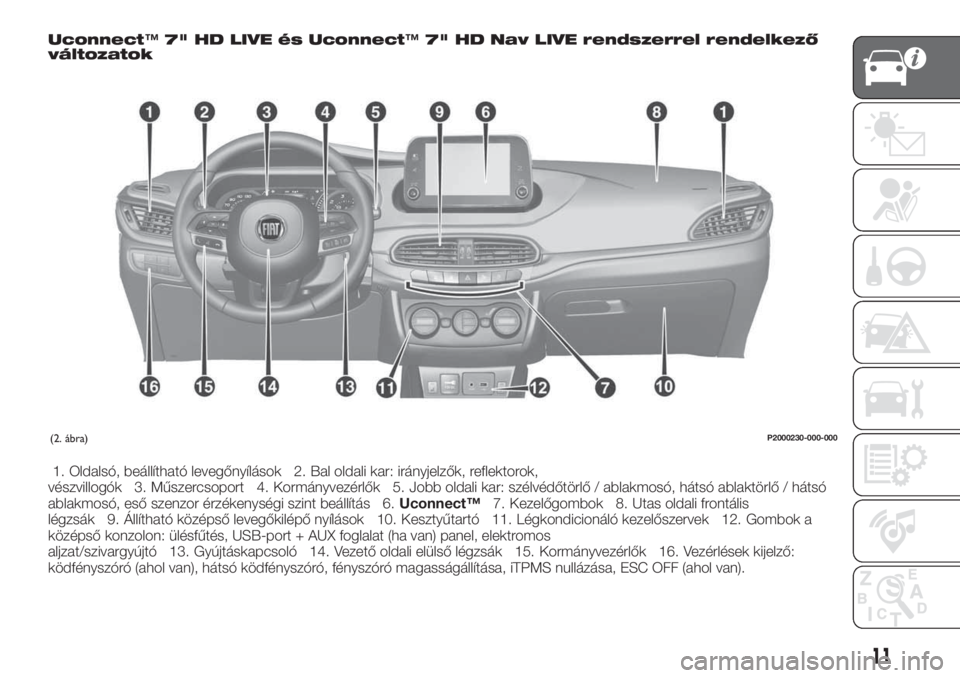

Uconnect™7" HD LIVE és Uconnect™7" HD Nav LIVE rendszerrel rendelkező
változatok
1. Oldalsó, beállítható levegőnyílások 2. Bal oldali kar: irányjelzők, reflektorok,
vészvillogók 3. Műszercsoport 4. Kormányvezérlők 5. Jobb oldali kar: szélvédőtörlő / ablakmosó, hátsó ablaktörlő / hátsó
ablakmosó, eső szenzor érzékenységi szint beállítás 6.Uconnect™7. Kezelőgombok 8. Utas oldali frontális
légzsák 9. Állítható középső levegőkilépő nyílások 10. Kesztyűtartó 11. Légkondicionáló kezelőszervek 12. Gombok a
középső konzolon: ülésfűtés, USB-port + AUX foglalat (ha van) panel, elektromos
aljzat/szivargyújtó 13. Gyújtáskapcsoló 14. Vezető oldali elülső légzsák 15. Kormányvezérlők 16. Vezérlések kijelző:
ködfényszóró (ahol van), hátsó ködfényszóró, fényszóró magasságállítása, iTPMS nullázása, ESC OFF (ahol van).
(2. ábra)P2000230-000-000
11

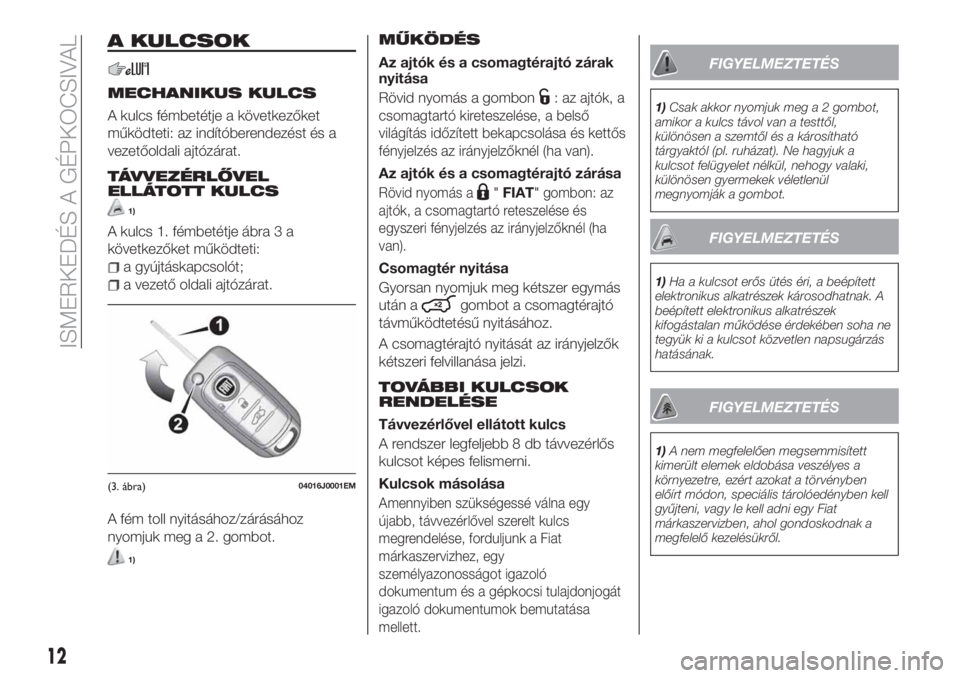

A KULCSOK
MECHANIKUS KULCS
A kulcs fémbetétje a következőket
működteti: az indítóberendezést és a
vezetőoldali ajtózárat.
TÁVVEZÉRLŐVEL
ELLÁTOTT KULCS
1)
A kulcs 1. fémbetétje ábra 3 a
következőket működteti:
a gyújtáskapcsolót;
a vezető oldali ajtózárat.
A fém toll nyitásához/zárásához
nyomjuk meg a 2. gombot.
1)
MŰKÖDÉS
Az ajtók és a csomagtérajtó zárak
nyitása
Rövid nyomás a gombon
:az ajtók, a
csomagtartó kireteszelése, a belső
világítás időzített bekapcsolása és kettős
fényjelzés az irányjelzőknél (ha van).
Az ajtók és a csomagtérajtó zárása
Rövid nyomás a"FIAT"gombon: az
ajtók, a csomagtartó reteszelése és
egyszeri fényjelzés az irányjelzőknél (ha
van).
Csomagtér nyitása
Gyorsan nyomjuk meg kétszer egymás
után a
gombot a csomagtérajtó
távműködtetésű nyitásához.
A csomagtérajtó nyitását az irányjelzők
kétszeri felvillanása jelzi.
TOVÁBBI KULCSOK
RENDELÉSE
Távvezérlővel ellátott kulcs
A rendszer legfeljebb 8 db távvezérlős
kulcsot képes felismerni.
Kulcsok másolása
Amennyiben szükségessé válna egy
újabb, távvezérlővel szerelt kulcs
megrendelése, forduljunk a Fiat
márkaszervizhez, egy
személyazonosságot igazoló
dokumentum és a gépkocsi tulajdonjogát
igazoló dokumentumok bemutatása
mellett.
FIGYELMEZTETÉS
1)Csak akkor nyomjuk meg a 2 gombot,
amikor a kulcs távol van a testtől,
különösen a szemtől és a károsítható
tárgyaktól (pl. ruházat). Ne hagyjuk a
kulcsot felügyelet nélkül, nehogy valaki,
különösen gyermekek véletlenül
megnyomják a gombot.
FIGYELMEZTETÉS
1)Ha a kulcsot erős ütés éri, a beépített
elektronikus alkatrészek károsodhatnak. A
beépített elektronikus alkatrészek
kifogástalan működése érdekében soha ne
tegyük ki a kulcsot közvetlen napsugárzás
hatásának.
FIGYELMEZTETÉS
1)A nem megfelelően megsemmisített
kimerült elemek eldobása veszélyes a
környezetre, ezért azokat a törvényben
előírt módon, speciális tárolóedényben kell
gyűjteni, vagy le kell adni egy Fiat
márkaszervizben, ahol gondoskodnak a
megfelelő kezelésükről.
(3. ábra)04016J0001EM
12
ISMERKEDÉS A GÉPKOCSIVAL

GYÚJTÁSKAPCSOLÓ
MŰKÖDÉS
Az indítókulcs három különböző
pozícióba fordítható ábra 4:
STOP: a motor kikapcsolva, a kulcs
kihúzható, a kormányzár reteszelve
(kihúzott kulcs mellett). Egyes
elektromos berendezések (pl. ajtók
központi zárása stb.) mindenesetre
működtethetők;
MAR: haladási helyzet. Minden
elektromos berendezés rendelkezésre
áll;
AVV: a motor indítása.
A gyújtáskapcsoló ráindításgátló
berendezéssel van ellátva, ezért ha a
motor az első kísérletre nem indul, az
újabb indítás előtt fordítsuk vissza a
kulcsot a STOP állásba.Automata sebességváltóval (ha van)
szerelt változatoknál az indítókulcsot
csak P (parkolás) helyzetben levő
sebességváltó kar esetén lehet kihúzni.
2) 3)
KORMÁNYZÁR
Zárás
A kapcsoló STOP állásban húzzuk ki az
indítókulcsot, és fordítsuk el a
kormánykereket a reteszelődést jelző
kattanásig.
FIGYELMEZTETÉS A kormányzár
reteszelése csak a kulcs MAR állásból
STOP állásba fordítása és a kulcs
gyújtáskapcsolóból való kihúzása után
lehetséges.
Nyitás
A kireteszeléshez az indítókulcs MAR
állásba fordításakor mozgassuk a
kormánykereket kissé jobbra-balra.
4) 5) 6) 7)
FIGYELMEZTETÉS
2)Ha a gyújtáskapcsoló megsérült (pl.
lopási kísérletnél megrongálták), az utunk
folytatása előtt ellenőriztessük a működését
egy Fiat márkaszervizben.3)Mindig vigyük magunkkal a kulcsot,
amikor kiszállunk a járműből, hogy
megelőzzük a kezelőszervek felügyelet
nélküli működtetését. Ne feledjük el
működtetni a rögzítőféket. Soha ne
hagyjunk gyermekeket a gépkocsiban
felügyelet nélkül.
4)Szigorúan tilos minden utólagos, a
kormányszerkezetet vagy a
kormányoszlopot érintő beavatkozás,
átalakítás (pl. lopásgátló berendezés
beszerelése), mert ez súlyosan
veszélyezteti a gépkocsi menetbiztonságát
és a honosítási követelményeknek való
megfelelést, ezen túlmenően a garancia
elvesztését is eredményezi.
5)Soha ne húzzuk ki a mechanikus kulcsot
a gépkocsi mozgása közben. A kormányzár
az első kormánymozdulatra, automatikusan
reteszeli a kormánykereket. Ugyanez
vonatkozik a gépkocsi vontatásának
esetére is.
6)A gépkocsi elhagyása előtt MINDIG
működtessük a rögzítőféket, kormányozzuk
a kerekeket a járdaszegély felé, emelkedőn
kapcsoljunk 1. sebességfokozatba vagy
lejtőn hátramenetbe, automata
sebességváltó (ha van) esetén kapcsoljuk a
sebességváltó kart P (parkolás) helyzetbe,
a STOP állásba kapcsoláshoz nyomjuk
meg a gyújtáskapcsolót. Meredek lejtőn
alkalmazzunk éket vagy követ a kerekek
kitámasztására. A gépkocsi elhagyásakor a
kulcson lévő megfelelő gomb
megnyomásával zárjuk be az összes ajtót.
7)Az automatikus sebességváltós (ha van)
verzióknál ahhoz, hogy könnyen ki lehessen
húzni a kulcsot, javasoljuk, hogy állítsuk a
sebességváltó kart P pozícióba,
biztonságos feltételek között engedjük fel a
fékpedált, majd kapcsoljuk ki a járművet.
(4. ábra)04026J0001EM
13

FIAT CODE
A Fiat Code rendszer megakadályozza
a gépjármű felhatalmazás nélküli
használatát a motor beindításának
letiltásával.
Működés
Minden motorindításkor, amikor az
indítókulcsot MAR állásba fordítjuk, a
Fiat Code rendszer vezérlőegysége a
funkciók blokkolásának feloldására
elküldi az indítást engedélyező kódot a
motor vezérlőegységének.
Ennek a kódnak a továbbítása csak
akkor történik meg, ha a Fiat Code
rendszer vezérlőegysége felismerte a
kulcs által kibocsátott kódolt jelet.
Amikor a gyújtáskulcsot STOP állásba
fordítjuk, a Fiat Code rendszer letiltja a
motor vezérlőegység működését.Működési rendellenesség
Ha a motor indításakor a kulcs
kódjának felismerése nem történt meg,
a műszercsoportban megjelenik a
szimbólum (lásd az „Ismerkedés a
műszercsoporttal” című fejezet
„Figyelmeztető lámpák és üzenetek”
részét). Ilyen körülmény esetén a
rendszer két másodperc után leállítja a
motort. Ebben az esetben állítsuk a
gyújtáskapcsolót STOP állásba, majd
ismét a MAR állásba; ha a motor
továbbra sem indul, ismételjük meg az
indítást a gépkocsihoz kapott másik
kulcsokkal. Ha ezek után sem sikerül
beindítani a motort, lépjünk kapcsolatba
egy Fiat márkaszervizzel.
Menet közben a figyelmeztető
lámpa felgyullad
Aszimbólum menet közben
történő felgyulladása azt jelenti, hogy a
rendszer éppen öndiagnózist folytat (pl.
feszültségesés miatt).
Ha a kijelzés továbbra is látható,
forduljunk egy Fiat márkaszervizhez.

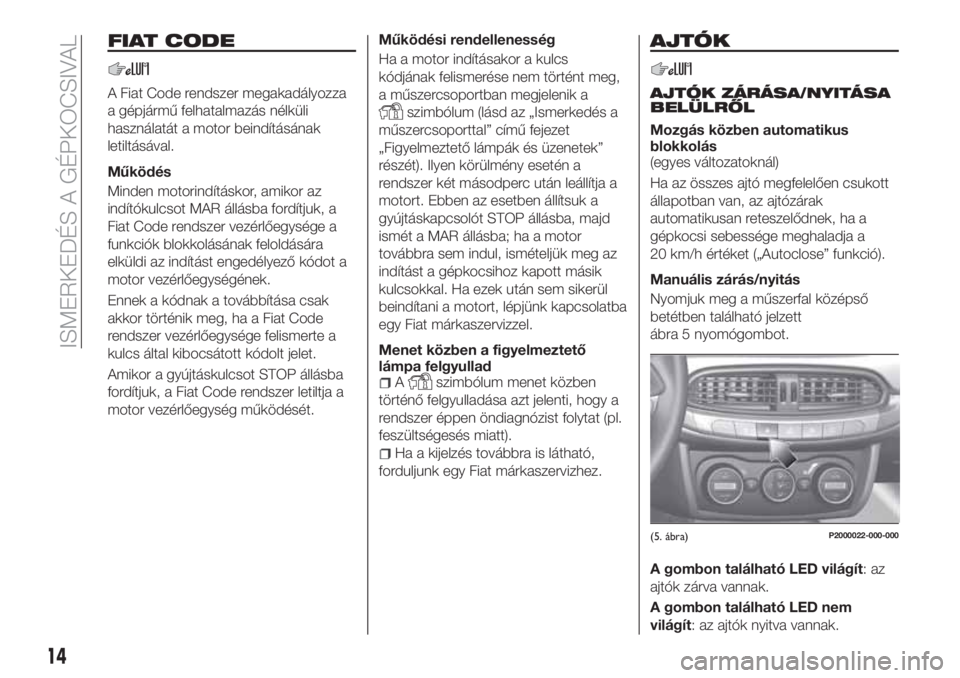

AJTÓK
AJTÓK ZÁRÁSA/NYITÁSA
BELÜLRŐL
Mozgás közben automatikus
blokkolás
(egyes változatoknál)
Ha az összes ajtó megfelelően csukott
állapotban van, az ajtózárak
automatikusan reteszelődnek, ha a
gépkocsi sebessége meghaladja a
20 km/h értéket („Autoclose” funkció).
Manuális zárás/nyitás
Nyomjuk meg a műszerfal középső
betétben található jelzett
ábra 5 nyomógombot.
A gombon található LED világít:az
ajtók zárva vannak.
A gombon található LED nem
világít: az ajtók nyitva vannak.
(5. ábra)P2000022-000-000
14
