2019 FIAT TIPO 5DOORS STATION WAGON Kezelési és karbantartási útmutató (in Hungarian)

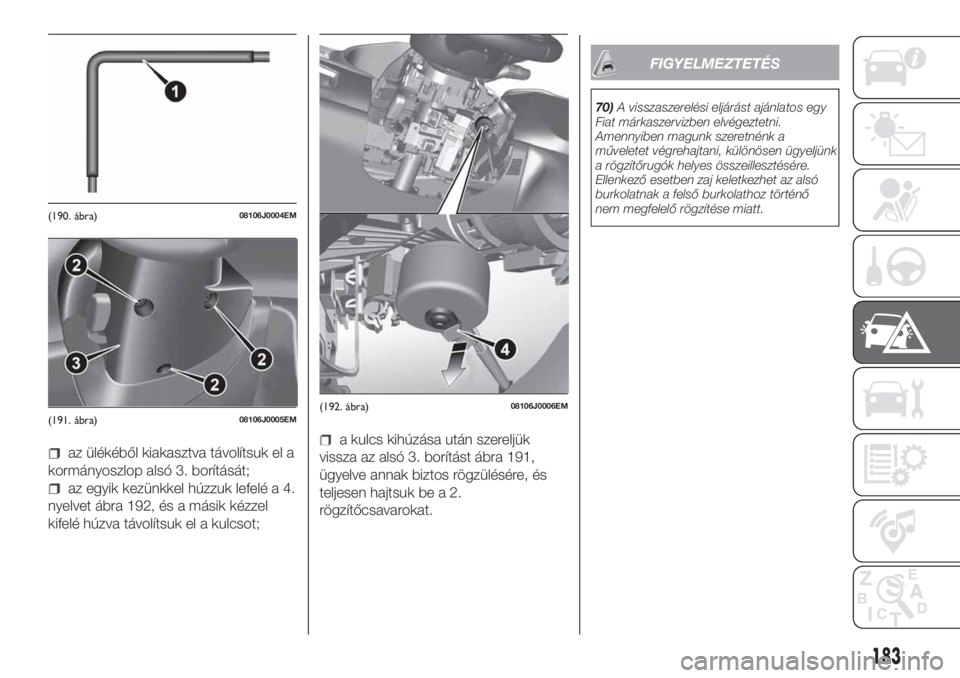

az ülékéből kiakasztva távolítsuk el a
kormányoszlop alsó 3. borítását;
az egyik kezünkkel húzzuk lefelé a 4.
nyelvet ábra 192, és a másik kézzel
kifelé húzva távolítsuk el a kulcsot;
a kulcs kihúzása után szereljük
vissza az alsó 3. borítást ábra 191,
ügyelve annak biztos rögzülésére, és
teljesen hajtsuk be a 2.
rögzítőcsavarokat.
FIGYELMEZTETÉS
70)A visszaszerelési eljárást ajánlatos egy
Fiat márkaszervizben elvégeztetni.
Amennyiben magunk szeretnénk a
műveletet végrehajtani, különösen ügyeljünk
a rögzítőrugók helyes összeillesztésére.
Ellenkező esetben zaj keletkezhet az alsó
burkolatnak a felső burkolathoz történő
nem megfelelő rögzítése miatt.
(190. ábra)08106J0004EM
(191. ábra)08106J0005EM(192. ábra)08106J0006EM
183

DUPLA TÁRCSÁS
AUTOMATA
SEBESSÉGVÁLTÓ
Karkioldás
Működési rendellenesség, vagy lemerült
akkumulátor esetén a sebességváltó
kar kioldásához tegyük a következőket:
állítsuk le a motort;
húzzuk be a rögzítőféket;
a nyíllal jelzett pontban óvatosan
emeljük felfelé és távolítsuk el a
sebességváltó kar keretét 1 ábra 193 (a
haranggal együtt) (lásd még ábra 194 );
nyomjuk le és tartsuk ütközésig
lenyomva a fékpedált;
helyezzük a szerszámkészletben
található csavarhúzót függőlegesen a 2.
furatba ábra 194, és nyomjuk meg a
kioldókart;
kapcsoljuk a sebességváltó kart N
(üres) állásba;
szereljük vissza megfelelően a
sebességváltó kar keretét és harangját;
indítsuk be a motort.
Kulcs kihúzása
71)
Az indítókulcsot csak P (Parkolás)
helyzetben levő kar esetén lehet
kihúzni. Ha a gépkocsi akkumulátora
lemerült, a behelyezett gyújtáskulcs a
helyén blokkolva marad.
A kulcs mechanikus kihúzásához az
alábbiak szerint járjunk el:
állítsuk le biztonságos körülmények
között a gépkocsit, és húzzuk be a
rögzítőféket;
a gépkocsiban elhelyezett 1. kulcs
segítségével ábra 196 (amely a fedélzeti
dokumentumok tárolóhelyén található),
csavarjuk ki a 3. alsó burkolat 2. rögzítő
ábra 197 csavarjait;
az ülékéből kiakasztva távolítsuk el a
kormányoszlop alsó 3. borítását
ábra 197;
(193. ábra)08106J0001EM
(194. ábra)08106J0002EM
(195. ábra)08106J0003EM
(196. ábra)08106J0004EM
184
SZÜKSÉG ESETÉN

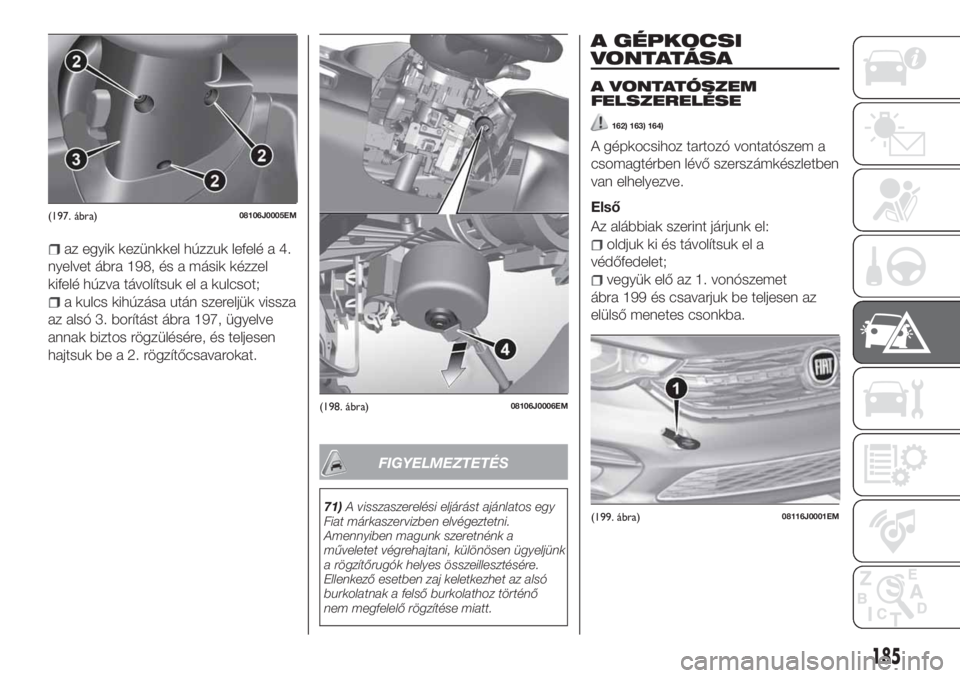

az egyik kezünkkel húzzuk lefelé a 4.
nyelvet ábra 198, és a másik kézzel
kifelé húzva távolítsuk el a kulcsot;
a kulcs kihúzása után szereljük vissza
az alsó 3. borítást ábra 197, ügyelve
annak biztos rögzülésére, és teljesen
hajtsuk be a 2. rögzítőcsavarokat.
FIGYELMEZTETÉS
71)A visszaszerelési eljárást ajánlatos egy
Fiat márkaszervizben elvégeztetni.
Amennyiben magunk szeretnénk a
műveletet végrehajtani, különösen ügyeljünk
a rögzítőrugók helyes összeillesztésére.
Ellenkező esetben zaj keletkezhet az alsó
burkolatnak a felső burkolathoz történő
nem megfelelő rögzítése miatt.
A GÉPKOCSI
VONTATÁSA
A VONTATÓSZEM
FELSZERELÉSE
162) 163) 164)
A gépkocsihoz tartozó vontatószem a
csomagtérben lévő szerszámkészletben
van elhelyezve.
Első
Az alábbiak szerint járjunk el:
oldjuk ki és távolítsuk el a
védőfedelet;
vegyük elő az 1. vonószemet
ábra 199 és csavarjuk be teljesen az
elülső menetes csonkba.
(197. ábra)08106J0005EM
(198. ábra)08106J0006EM
(199. ábra)08116J0001EM
185

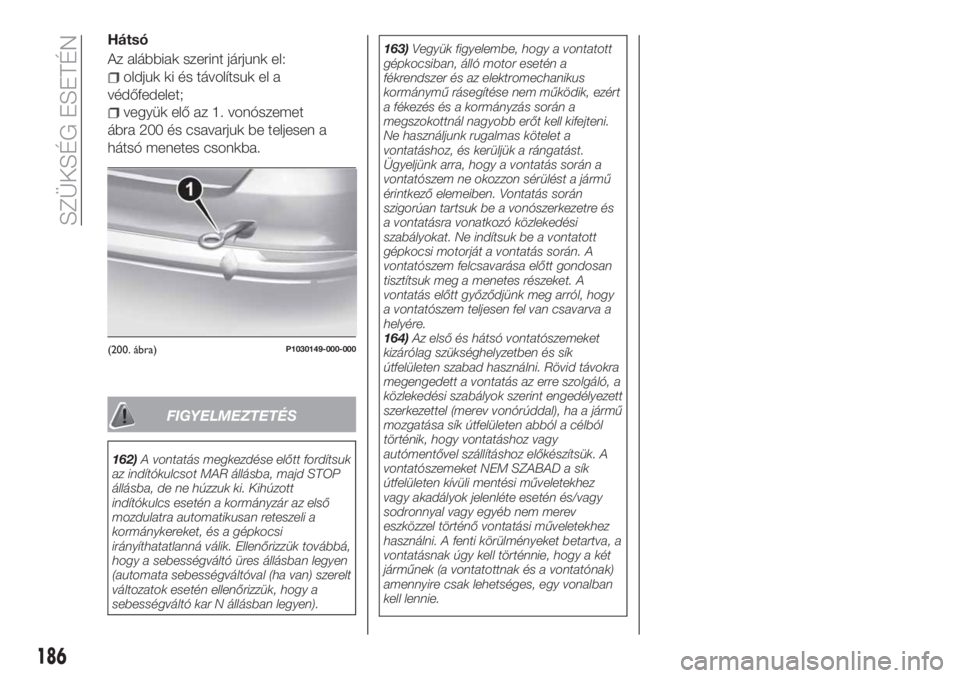

Hátsó
Az alábbiak szerint járjunk el:
oldjuk ki és távolítsuk el a
védőfedelet;
vegyük elő az 1. vonószemet
ábra 200 és csavarjuk be teljesen a
hátsó menetes csonkba.
FIGYELMEZTETÉS
162)A vontatás megkezdése előtt fordítsuk
az indítókulcsot MAR állásba, majd STOP
állásba, de ne húzzuk ki. Kihúzott
indítókulcs esetén a kormányzár az első
mozdulatra automatikusan reteszeli a
kormánykereket, és a gépkocsi
irányíthatatlanná válik. Ellenőrizzük továbbá,
hogy a sebességváltó üres állásban legyen
(automata sebességváltóval (ha van) szerelt
változatok esetén ellenőrizzük, hogy a
sebességváltó kar N állásban legyen).163)Vegyük figyelembe, hogy a vontatott
gépkocsiban, álló motor esetén a
fékrendszer és az elektromechanikus
kormánymű rásegítése nem működik, ezért
a fékezés és a kormányzás során a
megszokottnál nagyobb erőt kell kifejteni.
Ne használjunk rugalmas kötelet a
vontatáshoz, és kerüljük a rángatást.
Ügyeljünk arra, hogy a vontatás során a
vontatószem ne okozzon sérülést a jármű
érintkező elemeiben. Vontatás során
szigorúan tartsuk be a vonószerkezetre és
a vontatásra vonatkozó közlekedési
szabályokat. Ne indítsuk be a vontatott
gépkocsi motorját a vontatás során. A
vontatószem felcsavarása előtt gondosan
tisztítsuk meg a menetes részeket. A
vontatás előtt győződjünk meg arról, hogy
a vontatószem teljesen fel van csavarva a
helyére.
164)Az első és hátsó vontatószemeket
kizárólag szükséghelyzetben és sík
útfelületen szabad használni. Rövid távokra
megengedett a vontatás az erre szolgáló, a
közlekedési szabályok szerint engedélyezett
szerkezettel (merev vonórúddal), ha a jármű
mozgatása sík útfelületen abból a célból
történik, hogy vontatáshoz vagy
autómentővel szállításhoz előkészítsük. A
vontatószemeket NEM SZABAD a sík
útfelületen kívüli mentési műveletekhez
vagy akadályok jelenléte esetén és/vagy
sodronnyal vagy egyéb nem merev
eszközzel történő vontatási műveletekhez
használni. A fenti körülményeket betartva, a
vontatásnak úgy kell történnie, hogy a két
járműnek (a vontatottnak és a vontatónak)
amennyire csak lehetséges, egy vonalban
kell lennie.
(200. ábra)P1030149-000-000
186
SZÜKSÉG ESETÉN

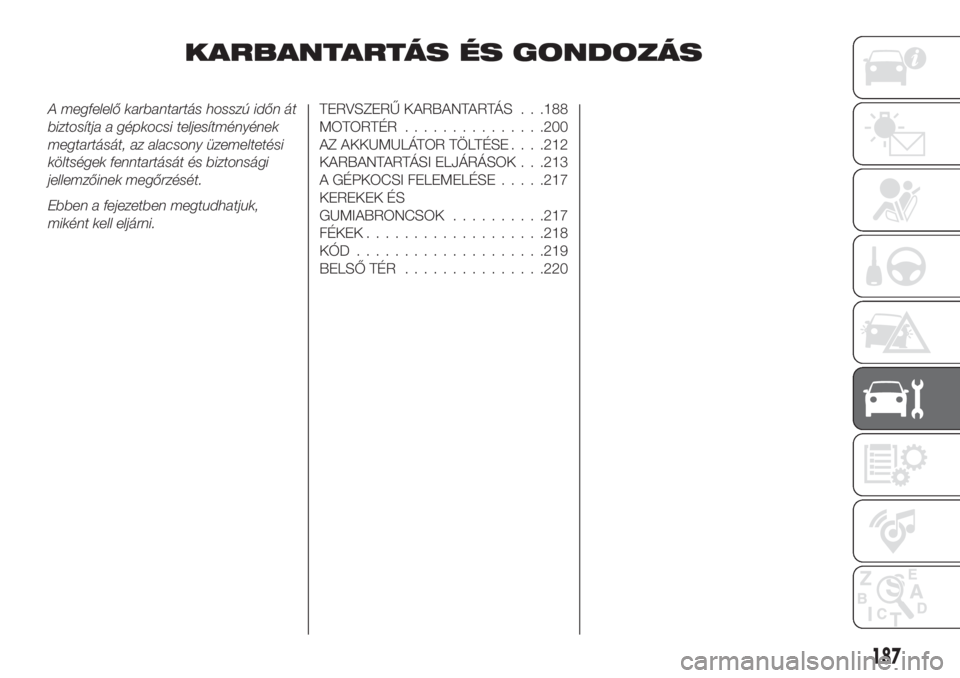

KARBANTARTÁS ÉS GONDOZÁS
A megfelelő karbantartás hosszú időn át
biztosítja a gépkocsi teljesítményének
megtartását, az alacsony üzemeltetési
költségek fenntartását és biztonsági
jellemzőinek megőrzését.
Ebben a fejezetben megtudhatjuk,
miként kell eljárni.TERVSZERŰ KARBANTARTÁS . . .188
MOTORTÉR...............200
AZ AKKUMULÁTOR TÖLTÉSE. . . .212
KARBANTARTÁSI ELJÁRÁSOK . . .213
A GÉPKOCSI FELEMELÉSE.....217
KEREKEK ÉS
GUMIABRONCSOK..........217
FÉKEK...................218
KÓD ....................219
BELSŐ TÉR...............220
187

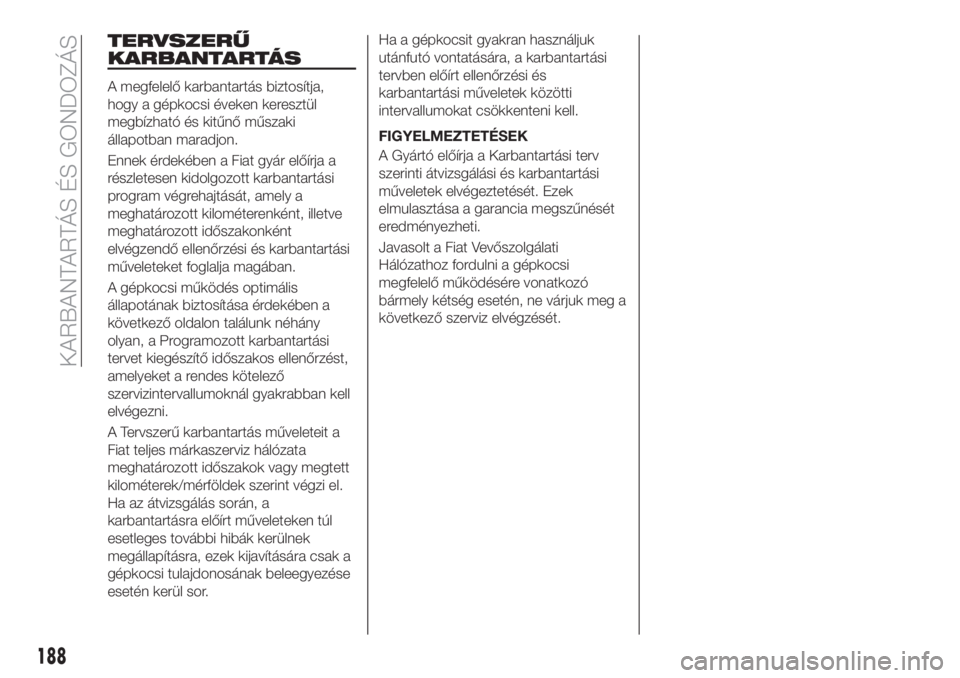

TERVSZERŰ
KARBANTARTÁS
A megfelelő karbantartás biztosítja,
hogy a gépkocsi éveken keresztül
megbízható és kitűnő műszaki
állapotban maradjon.
Ennek érdekében a Fiat gyár előírja a
részletesen kidolgozott karbantartási
program végrehajtását, amely a
meghatározott kilométerenként, illetve
meghatározott időszakonként
elvégzendő ellenőrzési és karbantartási
műveleteket foglalja magában.
A gépkocsi működés optimális
állapotának biztosítása érdekében a
következő oldalon találunk néhány
olyan, a Programozott karbantartási
tervet kiegészítő időszakos ellenőrzést,
amelyeket a rendes kötelező
szervizintervallumoknál gyakrabban kell
elvégezni.
A Tervszerű karbantartás műveleteit a
Fiat teljes márkaszerviz hálózata
meghatározott időszakok vagy megtett
kilométerek/mérföldek szerint végzi el.
Ha az átvizsgálás során, a
karbantartásra előírt műveleteken túl
esetleges további hibák kerülnek
megállapításra, ezek kijavítására csak a
gépkocsi tulajdonosának beleegyezése
esetén kerül sor.Ha a gépkocsit gyakran használjuk
utánfutó vontatására, a karbantartási
tervben előírt ellenőrzési és
karbantartási műveletek közötti
intervallumokat csökkenteni kell.
FIGYELMEZTETÉSEK
A Gyártó előírja a Karbantartási terv
szerinti átvizsgálási és karbantartási
műveletek elvégeztetését. Ezek
elmulasztása a garancia megszűnését
eredményezheti.
Javasolt a Fiat Vevőszolgálati
Hálózathoz fordulni a gépkocsi
megfelelő működésére vonatkozó
bármely kétség esetén, ne várjuk meg a
következő szerviz elvégzését.
188
KARBANTARTÁS ÉS GONDOZÁS

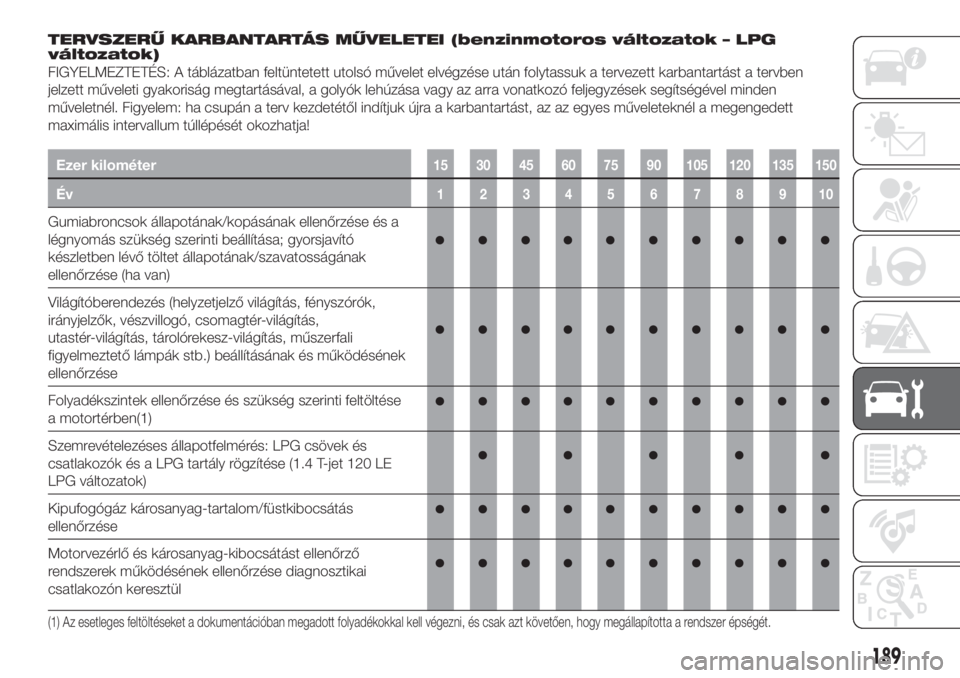

TERVSZERŰ KARBANTARTÁS MŰVELETEI (benzinmotoros változatok – LPG
változatok)
FIGYELMEZTETÉS: A táblázatban feltüntetett utolsó művelet elvégzése után folytassuk a tervezett karbantartást a tervben
jelzett műveleti gyakoriság megtartásával, a golyók lehúzása vagy az arra vonatkozó feljegyzések segítségével minden
műveletnél. Figyelem: ha csupán a terv kezdetétől indítjuk újra a karbantartást, az az egyes műveleteknél a megengedett
maximális intervallum túllépését okozhatja!
Ezer kilométer15 30 45 60 75 90 105 120 135 150
Év12345678910
Gumiabroncsok állapotának/kopásának ellenőrzése és a
légnyomás szükség szerinti beállítása; gyorsjavító
készletben lévő töltet állapotának/szavatosságának
ellenőrzése (ha van)
Világítóberendezés (helyzetjelző világítás, fényszórók,
irányjelzők, vészvillogó, csomagtér-világítás,
utastér-világítás, tárolórekesz-világítás, műszerfali
figyelmeztető lámpák stb.) beállításának és működésének
ellenőrzése
Folyadékszintek ellenőrzése és szükség szerinti feltöltése
a motortérben(1)
Szemrevételezéses állapotfelmérés: LPG csövek és
csatlakozók és a LPG tartály rögzítése (1.4 T-jet 120 LE
LPG változatok)
Kipufogógáz károsanyag-tartalom/füstkibocsátás
ellenőrzése
Motorvezérlő és károsanyag-kibocsátást ellenőrző
rendszerek működésének ellenőrzése diagnosztikai
csatlakozón keresztül
(1) Az esetleges feltöltéseket a dokumentációban megadott folyadékokkal kell végezni, és csak azt követően, hogy megállapította a rendszer épségét.
189

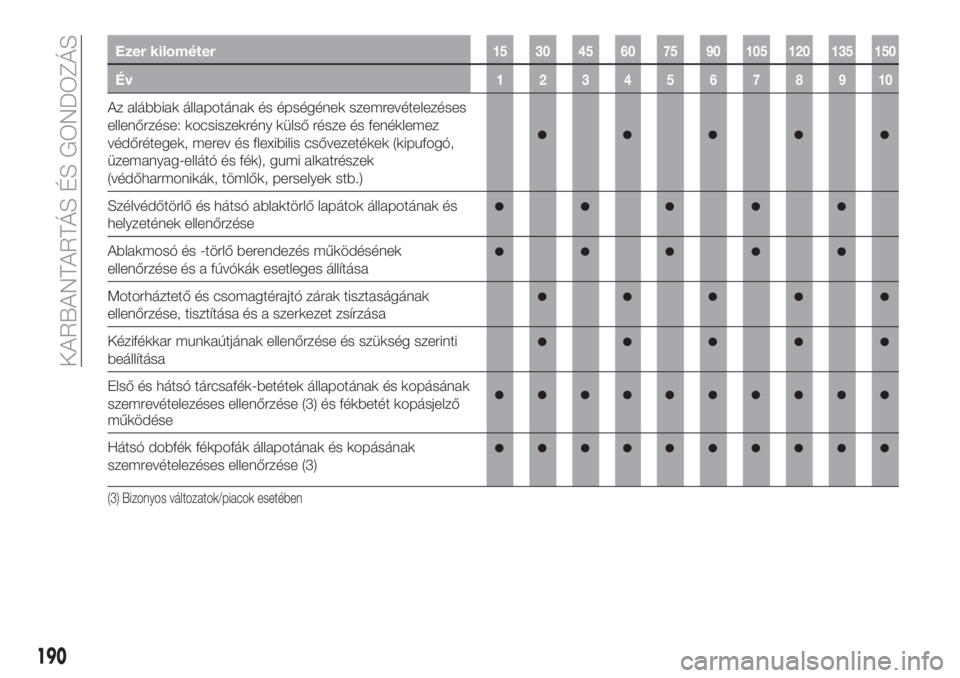

Ezer kilométer15 30 45 60 75 90 105 120 135 150
Év12345678910
Az alábbiak állapotának és épségének szemrevételezéses
ellenőrzése: kocsiszekrény külső része és fenéklemez
védőrétegek, merev és flexibilis csővezetékek (kipufogó,
üzemanyag-ellátó és fék), gumi alkatrészek
(védőharmonikák, tömlők, perselyek stb.)
Szélvédőtörlő és hátsó ablaktörlő lapátok állapotának és
helyzetének ellenőrzése
Ablakmosó és -törlő berendezés működésének
ellenőrzése és a fúvókák esetleges állítása
Motorháztető és csomagtérajtó zárak tisztaságának
ellenőrzése, tisztítása és a szerkezet zsírzása
Kézifékkar munkaútjának ellenőrzése és szükség szerinti
beállítása
Első és hátsó tárcsafék-betétek állapotának és kopásának
szemrevételezéses ellenőrzése (3)
és fékbetét kopásjelző
működése
Hátsó dobfék fékpofák állapotának és kopásának
szemrevételezéses ellenőrzése (3)
(3) Bizonyos változatok/piacok esetében
190
