Pomerite vozilo za oko 10 m kako bi se
sredstvo rasporedilo; zaustavite vozilo
na bezbedan način, podignite ručnu
i uspostavite pritisak pomoću crne tube
za naduvavanje L sl. 140 sve dok se
ne dostigne prepisani pritisak. Ako i u
ovom slučaju, u roku od 15 minuta
od paljenja, pritisak bude niži od 1,8
bara / 26 psi, nemojte nastavljati s
vožnjom već se obratite ovlašćenom
servisu za vozila marke Fiat.
Nakon pređenih 8 km / 5 milja,
parkirajte vozilo na bezbednom i
jednostavnom mestu, aktivirajte ručnu
kočnicu. Uzmite kompresor i dopunite
pritisak pomoću crne tube za
naduvavanje L sl. 140.Ako je prikazan pritisak veći od 1,8 bar
/ 26 psi, uspostavite potreban pritisak
i nastavite vožnju pažljivo sve dok ne
stignete do ovlašćenog servisa za vozila
marke Fiat. Ako je pritisak niži od 1,8
bara/ 26 psi, nemojte nastavljati s
vožnjom već se obratite ovlašćenom
servisu za vozila marke Fiat.
POSTUPAK ZA
USPOSTAVLJANJE
POTREBNOG PRITISKA
Postupiti na sledeći način:
bezbedno zaustavite vozilo, kako je
prethodno opisano, i povucite ručnu
kočnicu;
izvucite crnu tubu za naduvavanje L
sl. 140 i čvrsto je zavrnite na ventil
pneumatika. Sledite uputstva na sl. 138
i sl. 140.
Da biste podesili eventualni višak
pritiska u pneumatiku, pritisnite dugme
za ispuštanje vazduha M sl. 137.
ZAMENA UMETKA
Postupiti na sledeći način:
koristiti isključivo originalne uloške
Fix&Go koji se mogu nabaviti u
ovlašćenom servisu za vozila marke
Fiat.
da biste uklonili kutiju A sl. 135,
pritisnite dugme za otpuštanje H sl. 139
i podignite je.
PAŽNJA
121)Informacije predviđene važećim
propisima su navedene na etiketama kutiji
kompleta Fix&Go. Pažljivo pročitajte etiketu
na kutiji pre korišćenja, izbegavajte
nepravilnu upotrebu. Kit treba da koriste
odrasle osobe i ne može se ostaviti na
korišćenje maloletnim osobama.
122)PAŽNJA! Ne prelazite brzinu od 80
km/h. Nemojte da naglo ubrzavate.
Komplet služi za privremenu popravku,
stoga stručnjak treba da pregleda i popravi
pneumatik u što kraćem vremenskom
roku. Pre korišćenja kompleta proveriti da
pneumatik nije previše oštećen i da je felna
u dobrom stanju, ako nije nemojte koristiti
točak i obratite se službi za pomoć na putu.
Nemojte uklanjati strana tela sa
pneumatika. Nemojte kompresor ostavljati
upaljen preko 20 minuta: opasnost od
pregrevanja.
PAŽNJA
30)Tečno zaptivno sredstvo je efikasno na
spoljašnjim temperaturama između 40°C
i +55°C. Tečno zaptivno sredstvo ima
rok trajanja. Mogu se popravljati
pneumatici koji su oštećeni na gazištu sve
do prečnika od maksimalno 6 mm. Kutiju
i etiketu pokažite osoblju koje će morati da
rukuje pneumatikom tretiranim kompletom
za popravku pneumatika
140F0T0936
127

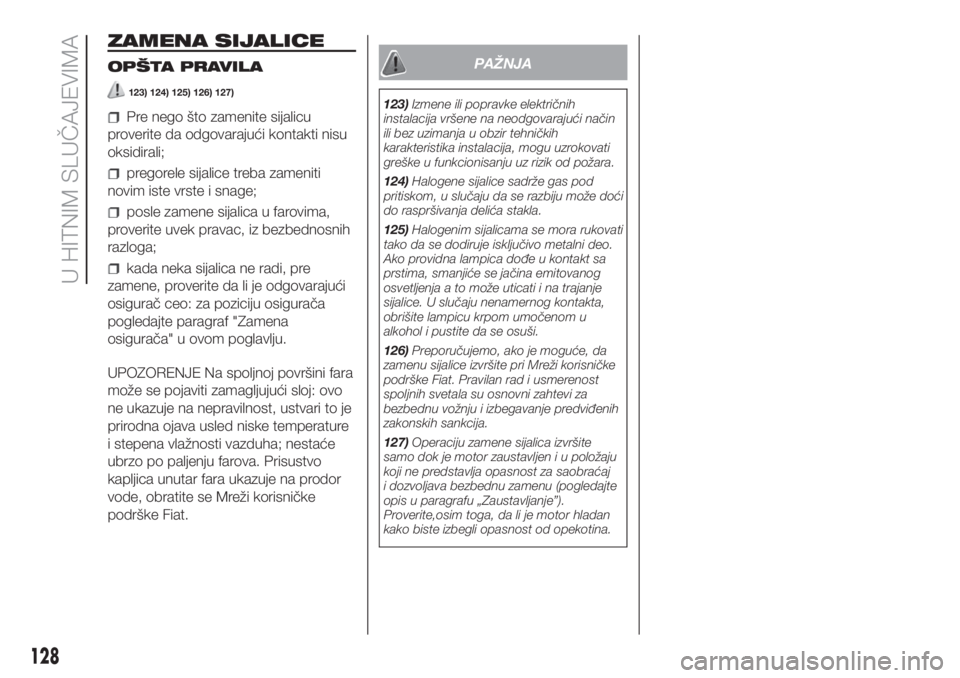

ZAMENA SIJALICE
OPŠTA PRAVILA
123) 124) 125) 126) 127)
Pre nego što zamenite sijalicu
proverite da odgovarajući kontakti nisu
oksidirali;
pregorele sijalice treba zameniti
novim iste vrste i snage;
posle zamene sijalica u farovima,
proverite uvek pravac, iz bezbednosnih
razloga;
kada neka sijalica ne radi, pre
zamene, proverite da li je odgovarajući
osigurač ceo: za poziciju osigurača
pogledajte paragraf "Zamena
osigurača" u ovom poglavlju.
UPOZORENJE Na spoljnoj površini fara
može se pojaviti zamagljujući sloj: ovo
ne ukazuje na nepravilnost, ustvari to je
prirodna ojava usled niske temperature
i stepena vlažnosti vazduha; nestaće
ubrzo po paljenju farova. Prisustvo
kapljica unutar fara ukazuje na prodor
vode, obratite se Mreži korisničke
podrške Fiat.
PAŽNJA
123)Izmene ili popravke električnih
instalacija vršene na neodgovarajući način
ili bez uzimanja u obzir tehničkih
karakteristika instalacija, mogu uzrokovati
greške u funkcionisanju uz rizik od požara.
124)Halogene sijalice sadrže gas pod
pritiskom, u slučaju da se razbiju može doći
do raspršivanja delića stakla.
125)Halogenim sijalicama se mora rukovati
tako da se dodiruje isključivo metalni deo.
Ako providna lampica dođe u kontakt sa
prstima, smanjiće se jačina emitovanog
osvetljenja a to može uticati i na trajanje
sijalice. U slučaju nenamernog kontakta,
obrišite lampicu krpom umočenom u
alkohol i pustite da se osuši.
126)Preporučujemo, ako je moguće, da
zamenu sijalice izvršite pri Mreži korisničke
podrške Fiat. Pravilan rad i usmerenost
spoljnih svetala su osnovni zahtevi za
bezbednu vožnju i izbegavanje predviđenih
zakonskih sankcija.
127)Operaciju zamene sijalica izvršite
samo dok je motor zaustavljen i u položaju
koji ne predstavlja opasnost za saobraćaj
i dozvoljava bezbednu zamenu (pogledajte
opis u paragrafu „Zaustavljanje”).
Proverite,osim toga, da li je motor hladan
kako biste izbegli opasnost od opekotina.
128
U HITNIM SLUČAJEVIMA

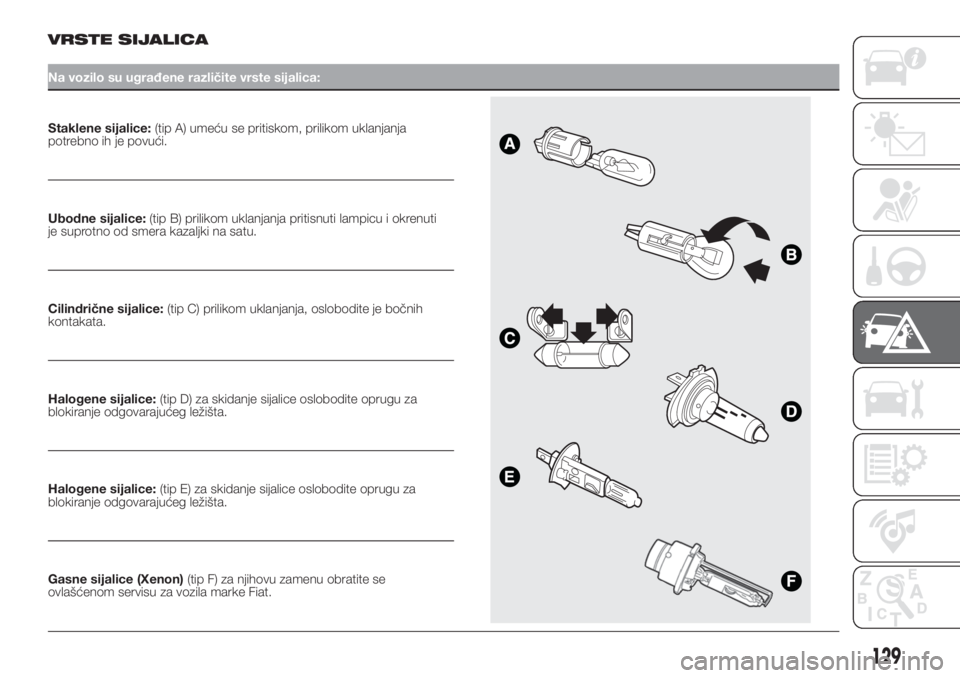

VRSTE SIJALICA
Na vozilo su ugrađene različite vrste sijalica:
Staklene sijalice:(tip A) umeću se pritiskom, prilikom uklanjanja
potrebno ih je povući.
Ubodne sijalice:(tip B) prilikom uklanjanja pritisnuti lampicu i okrenuti
je suprotno od smera kazaljki na satu.
Cilindrične sijalice:(tip C) prilikom uklanjanja, oslobodite je bočnih
kontakata.
Halogene sijalice:(tip D) za skidanje sijalice oslobodite oprugu za
blokiranje odgovarajućeg ležišta.
Halogene sijalice:(tip E) za skidanje sijalice oslobodite oprugu za
blokiranje odgovarajućeg ležišta.
Gasne sijalice (Xenon)(tip F) za njihovu zamenu obratite se
ovlašćenom servisu za vozila marke Fiat.
.
129

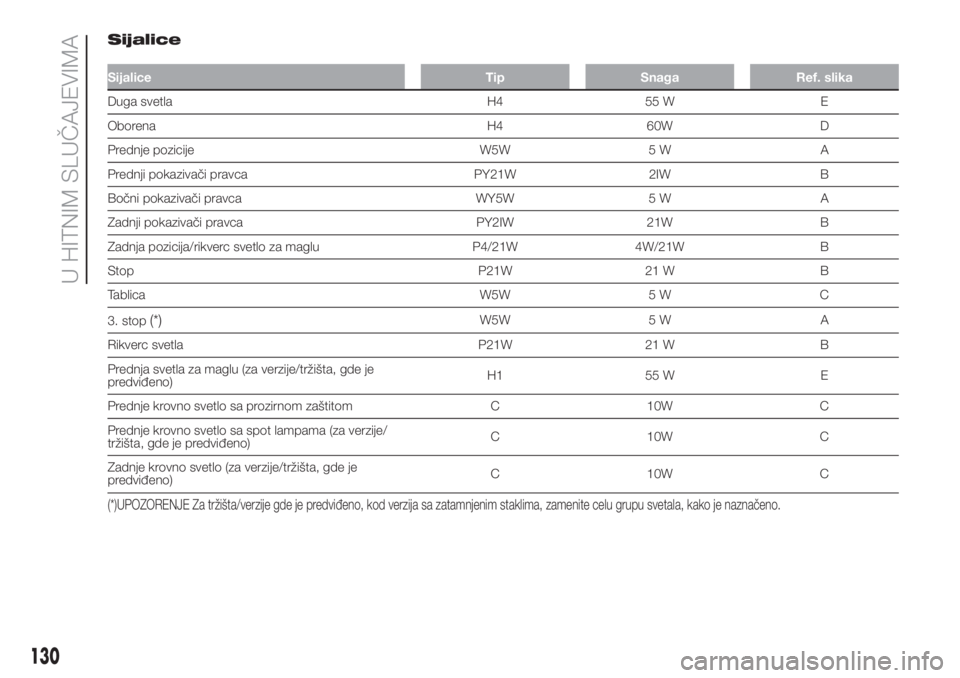

Sijalice
Sijalice Tip Snaga Ref. slika
Duga svetla H4 55 W E
Oborena H4 60W D
Prednje pozicije W5W 5 W A
Prednji pokazivači pravca PY21W 2IW B
Bočni pokazivači pravca WY5W 5 W A
Zadnji pokazivači pravca PY2IW 21W B
Zadnja pozicija/rikverc svetlo za maglu P4/21W 4W/21W B
Stop P21W 21 W B
Tablica W5W 5 W C
3. stop
(*)W5W 5 W A
Rikverc svetla P21W 21 W B
Prednja svetla za maglu (za verzije/tržišta, gde je
predviđeno)H1 55 W E
Prednje krovno svetlo sa prozirnom zaštitom C 10W C
Prednje krovno svetlo sa spot lampama (za verzije/
tržišta, gde je predviđeno)C 10W C
Zadnje krovno svetlo (za verzije/tržišta, gde je
predviđeno)C 10W C
(*)UPOZORENJE Za tržišta/verzije gde je predviđeno, kod verzija sa zatamnjenim staklima, zamenite celu grupu svetala, kako je naznačeno.
130
U HITNIM SLUČAJEVIMA

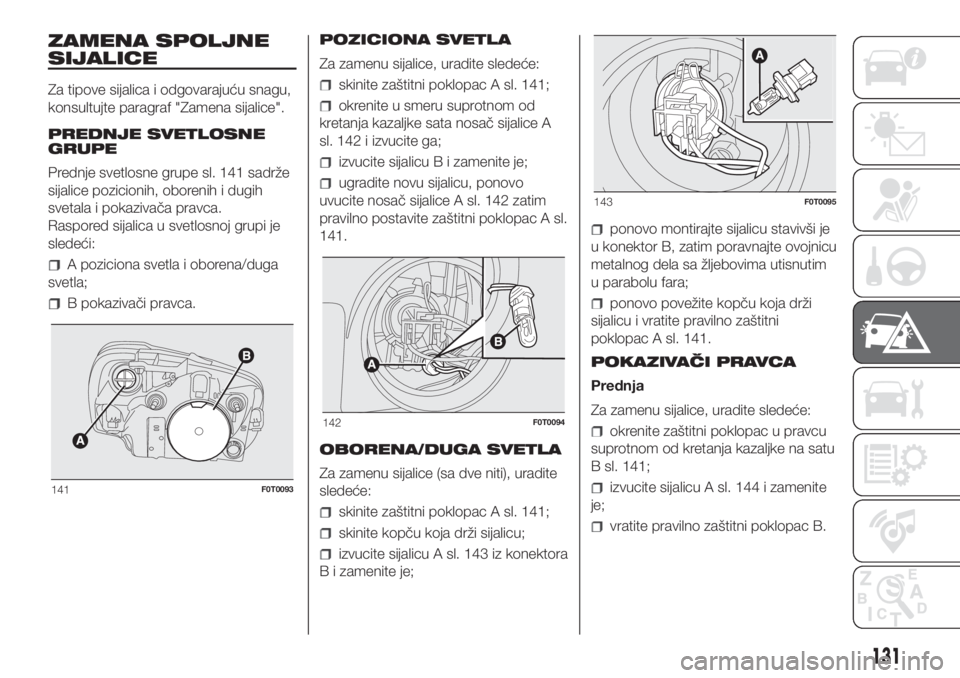

ZAMENA SPOLJNE
SIJALICE
Za tipove sijalica i odgovarajuću snagu,
konsultujte paragraf "Zamena sijalice".
PREDNJE SVETLOSNE
GRUPE
Prednje svetlosne grupe sl. 141 sadrže
sijalice pozicionih, oborenih i dugih
svetala i pokazivača pravca.
Raspored sijalica u svetlosnoj grupi je
sledeći:
A poziciona svetla i oborena/duga
svetla;
B pokazivači pravca.POZICIONA SVETLA
Za zamenu sijalice, uradite sledeće:
skinite zaštitni poklopac A sl. 141;
okrenite u smeru suprotnom od
kretanja kazaljke sata nosač sijalice A
sl. 142 i izvucite ga;
izvucite sijalicu B i zamenite je;
ugradite novu sijalicu, ponovo
uvucite nosač sijalice A sl. 142 zatim
pravilno postavite zaštitni poklopac A sl.
141.
OBORENA/DUGA SVETLA
Za zamenu sijalice (sa dve niti), uradite
sledeće:
skinite zaštitni poklopac A sl. 141;
skinite kopču koja drži sijalicu;
izvucite sijalicu A sl. 143 iz konektora
B i zamenite je;
ponovo montirajte sijalicu stavivši je
u konektor B, zatim poravnajte ovojnicu
metalnog dela sa žljebovima utisnutim
u parabolu fara;
ponovo povežite kopču koja drži
sijalicu i vratite pravilno zaštitni
poklopac A sl. 141.
POKAZIVAČI PRAVCA
Prednja
Za zamenu sijalice, uradite sledeće:
okrenite zaštitni poklopac u pravcu
suprotnom od kretanja kazaljke na satu
B sl. 141;
izvucite sijalicu A sl. 144 i zamenite
je;
vratite pravilno zaštitni poklopac B.
141F0T0093
142F0T0094
143F0T0095
131

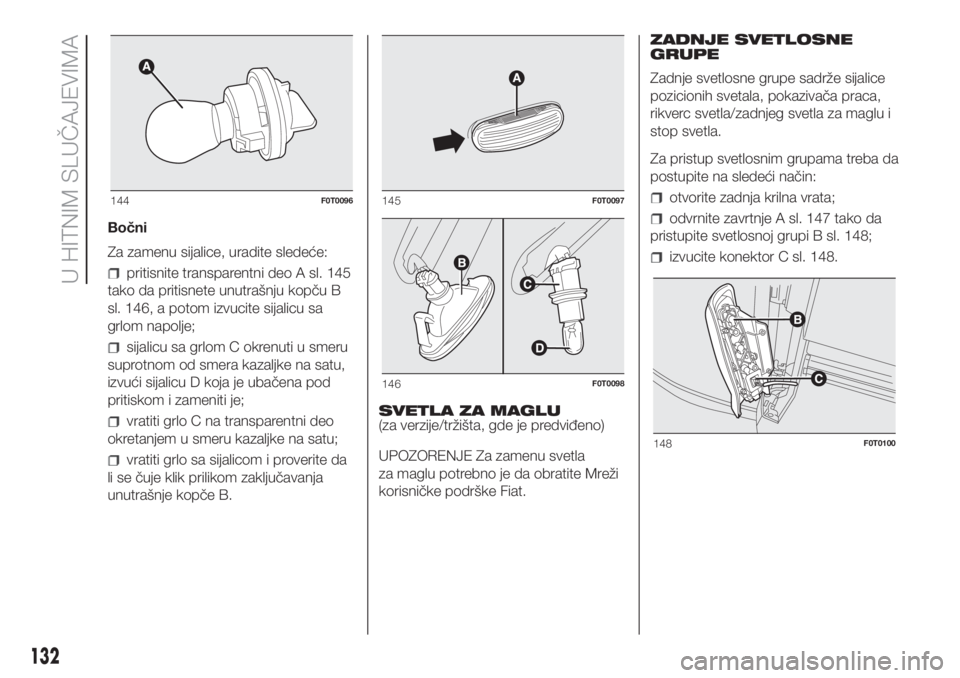

Bočni
Za zamenu sijalice, uradite sledeće:
pritisnite transparentni deo A sl. 145
tako da pritisnete unutrašnju kopču B
sl. 146, a potom izvucite sijalicu sa
grlom napolje;
sijalicu sa grlom C okrenuti u smeru
suprotnom od smera kazaljke na satu,
izvući sijalicu D koja je ubačena pod
pritiskom i zameniti je;
vratiti grlo C na transparentni deo
okretanjem u smeru kazaljke na satu;
vratiti grlo sa sijalicom i proverite da
li se čuje klik prilikom zaključavanja
unutrašnje kopče B.SVETLA ZA MAGLU
(za verzije/tržišta, gde je predviđeno)
UPOZORENJE Za zamenu svetla
za maglu potrebno je da obratite Mreži
korisničke podrške Fiat.ZADNJE SVETLOSNE
GRUPE
Zadnje svetlosne grupe sadrže sijalice
pozicionih svetala, pokazivača praca,
rikverc svetla/zadnjeg svetla za maglu i
stop svetla.
Za pristup svetlosnim grupama treba da
postupite na sledeći način:
otvorite zadnja krilna vrata;
odvrnite zavrtnje A sl. 147 tako da
pristupite svetlosnoj grupi B sl. 148;
izvucite konektor C sl. 148.
144F0T0096145F0T0097
146F0T0098
148F0T0100
132
U HITNIM SLUČAJEVIMA

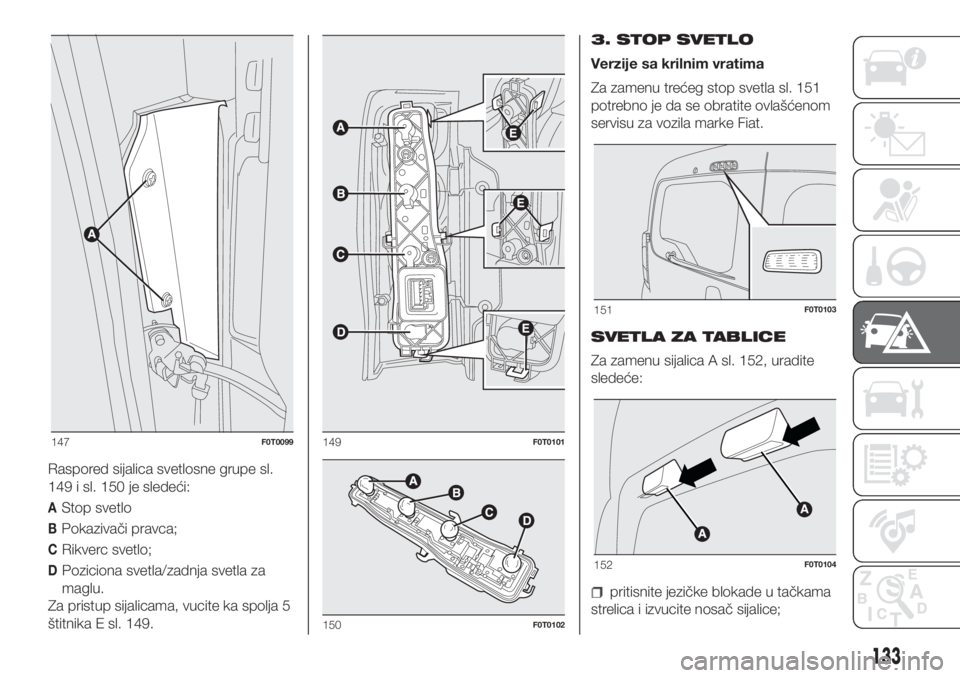

Raspored sijalica svetlosne grupe sl.
149 i sl. 150 je sledeći:
AStop svetlo
BPokazivači pravca;
CRikverc svetlo;
DPoziciona svetla/zadnja svetla za
maglu.
Za pristup sijalicama, vucite ka spolja 5
štitnika E sl. 149.3. STOP SVETLO
Verzije sa krilnim vratima
Za zamenu trećeg stop svetla sl. 151
potrebno je da se obratite ovlašćenom
servisu za vozila marke Fiat.
SVETLA ZA TABLICE
Za zamenu sijalica A sl. 152, uradite
sledeće:
pritisnite jezičke blokade u tačkama
strelica i izvucite nosač sijalice;
147F0T0099149F0T0101
150F0T0102
151F0T0103
152F0T0104
133

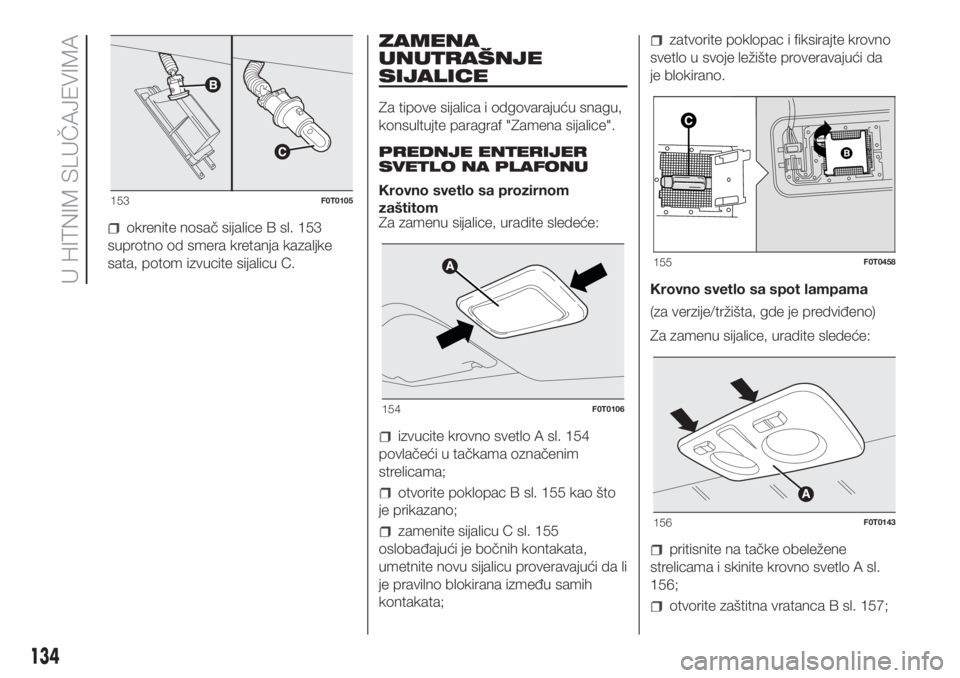

okrenite nosač sijalice B sl. 153
suprotno od smera kretanja kazaljke
sata, potom izvucite sijalicu C.
ZAMENA
UNUTRAŠNJE
SIJALICE
Za tipove sijalica i odgovarajuću snagu,
konsultujte paragraf "Zamena sijalice".
PREDNJE ENTERIJER
SVETLO NA PLAFONU
Krovno svetlo sa prozirnom
zaštitom
Za zamenu sijalice, uradite sledeće:
izvucite krovno svetlo A sl. 154
povlačeći u tačkama označenim
strelicama;
otvorite poklopac B sl. 155 kao što
je prikazano;
zamenite sijalicu C sl. 155
oslobađajući je bočnih kontakata,
umetnite novu sijalicu proveravajući da li
je pravilno blokirana između samih
kontakata;
zatvorite poklopac i fiksirajte krovno
svetlo u svoje ležište proveravajući da
je blokirano.
Krovno svetlo sa spot lampama
(za verzije/tržišta, gde je predviđeno)
Za zamenu sijalice, uradite sledeće:
pritisnite na tačke obeležene
strelicama i skinite krovno svetlo A sl.
156;
otvorite zaštitna vratanca B sl. 157;
153F0T0105
154F0T0106
155F0T0458
156F0T0143
134
