2019 FIAT FIORINO Knjižica za upotrebu i održavanje (in Serbian)

Značenje Šta treba uraditi
ćilibarsko žutaČIŠĆENJE DPF (HVATAČ ČESTICA) U TOKU
(za verzije/tržišta, gde je predviđeno)
Okretanjem ključa u položaj MAR, lampica se pali ali
treba da se ugasi posle nekoliko sekundi.
Lampica se pali u konstantnom režimu kako bi ukazala
vozaču da DPF sistem zahteva uklanjanje uhvaćenih
nečistoća (čestica), pomoću procesa regeneracije.
Istovremeno sa paljenjem lampice, na displeju se
očitava odgovarajuća poruka (za verzije/tržišta, gde je
to predviđeno).Lampica se ne pali svaki put kada je DPF u
regeneraciji, već samo kada uslovi vožnje zahtevaju
signalisanje vozaču. Da bi se isključila lampica
potrebno je zadržati vozilo u pokretu sve do završetka
regeneracije. Proces u proseku traje 15 minuta.
Optimalni uslovi za privođenje kraju procesa se postižu
održavanjem vozila u hodu pri 60 km/h i motora na
preko 2000 obrtaja/minut. Paljenje ove lampice nije
kvar vozila i zato nije potrebna popravka vozila u
servisu.
38) 39)
ćilibarsko žutaSISTEM ESC (Electronic Stability Control - Sistem
kontrole stabilnosti vozila)
Intervencija ESC sistema
Treptanje lampice tokom vožnje pokazuje intervenciju
sistem ESC.
Kvar ESC sistema
Okretanjem ključa u položaj MAR, lampica se pali ali
treba da se ugasi posle nekoliko sekundi.
Na displeju se očitava odgovarajuća poruka.Ako se lampica ne gasi, ili ostaje upaljena tokom
vožnje, obratite se Mreži korisničke podrške Fiat.
ćilibarsko žutaKVAR SISTEMA HILL HOLDER
(za verzije/tržišta, gde je predviđeno)
Okretanjem ključa u položaj MAR lampica se pali, ali
mora da se ugasi posle nekoliko sekundi; paljenje
lampice pokazuje kvar sistema Hill Holder.
Na displeju se očitava odgovarajuća poruka.U tom slučaju obratite se Mreži korisničke podrške
Fiat.
63

Značenje Šta treba uraditi
ćilibarsko žutaSISTEM iTPMS (Tire Pressure Monitoring System -
Sistem za indirektnu kontrolu pritiska u pneumaticima)
Kvar sistema iTPMS
Lampica se pali u trepćućem režimu na oko 75
sekundi, a potom svetli konstantno, kada se otkrije
nepravilnost sistema iTPMS.U tom slučaju obratite se Mreži korisničke podrške
Fiat.
Nedovoljan pritisak u pneumaticima
Lampica se pali kako bi signalizirala da je pritisak u
pneumatiku niži od preporučene vrednosti i/ili da je u
toku gubljenje pritiska. U ovim okolnostima vek
pneumatika i optimalna potrošnja goriva ne mogu biti
garantovani.U tom slučaju se preporučuje ponovna uspostava
ispravne vrednosti pritiska.
UPOZORENJE Nemojte nastavljati s vožnjom ako su
jedan ili više pneumatika izduvani jer će pravilno
funkcionisanje vozila biti ugroženo. Zaustavite vozilo
bez naglog kočenja ili skretanja.
ćilibarsko žutaISTROŠENOST PLOČICA KOČNICE
Lampica se pali kada su pločice prednjih kočnica
istrošene.
Na nekim verzijama na displeju se očitava
odgovarajuća poruka.Izvršite zamenu čim to bude moguće.
ćilibarsko žutaKVAR SENZORA ZA PARKIRANJE
(za verzije/tržišta, gde je predviđeno)
Kontrolna lampica se pali kada se otkrije nepravilnost
senzora za parkiranje. Na nekim verzijama se pali i
zamenska lampica. Na nekim verzijama na displeju
se očitava odgovarajuća poruka.U tom slučaju obratite se Mreži korisničke podrške
Fiat.
64
UPOZNAVANJE SA INSTRUMENT TABLOM

Značenje Šta treba uraditi
ćilibarsko žutaHavarija Start&Stop sistema
(za verzije/tržišta, gde je predviđeno)
Kontrolna lampica se pali kada se otkrije nepravilnost
Start&Stop sistema. Na nekim verzijama se pali i
zamenska lampica. Na nekim verzijama na displeju
se očitava odgovarajuća poruka.U tom slučaju obratite se Mreži korisničke podrške
Fiat.
ćilibarsko žutaDEAKTIVIRAN SISTEM ASR
ASR sistem je moguće isključiti pritiskom na taster
ASR OFF. Lampica se pali kako bi obavestila vozača o
isključivanju sistema. Ponovnim pritiskom na taster
ASR OFF lampica se gasi kako bi obavestila vozača o
uključivanju sistema.
ćilibarsko žutaAKTIVIRANJE SISTEMA TRACTION PLUS
(za verzije/tržišta, gde je predviđeno)
Lampica se pali kada se aktivira sistem Traciton Plus
pritiskom na taster T+ smešten na komandnoj tabli.
LED dioda na tasteru se pali.
Havarija sistema Traction Plus
Okretanjem ključa u položaj MAR, ako lampica ostane
upaljena ili se upali tokom vožnje zajedno sa LED
svetlom na tasteru i sa lampicom
.
Na displeju se očitava odgovarajuća poruka.U tom slučaju obratite se Mreži korisničke podrške
Fiat.
ćilibarsko žutaZADNJA SVETLA ZA MAGLU
Lampica se pali aktiviranjem zadnjih svetala za maglu.
65

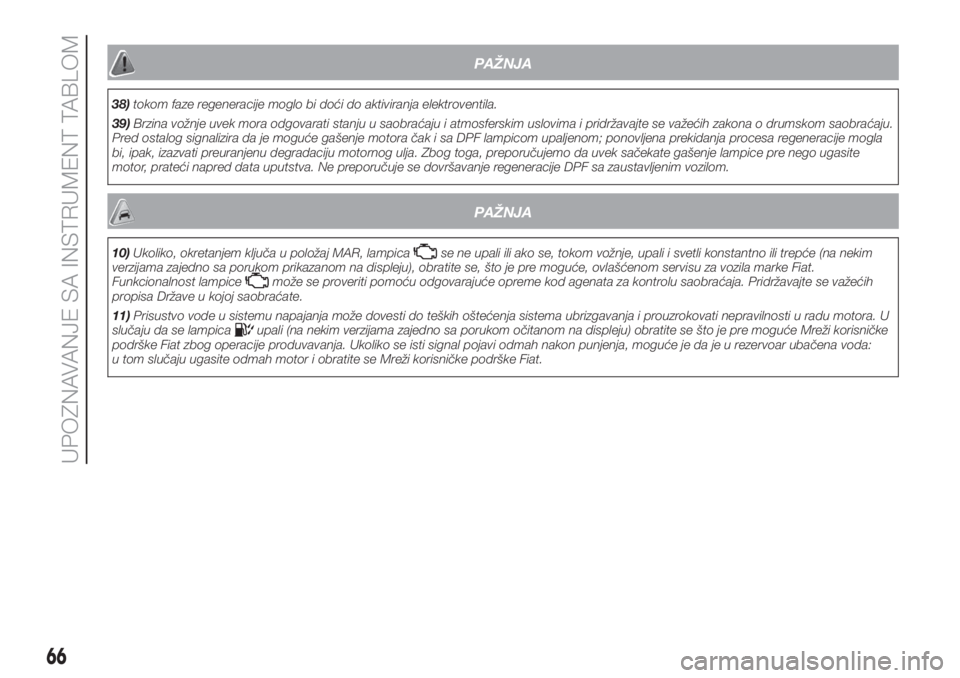

PAŽNJA
38)tokom faze regeneracije moglo bi doći do aktiviranja elektroventila.
39)Brzina vožnje uvek mora odgovarati stanju u saobraćaju i atmosferskim uslovima i pridržavajte se važećih zakona o drumskom saobraćaju.
Pred ostalog signalizira da je moguće gašenje motora čak i sa DPF lampicom upaljenom; ponovljena prekidanja procesa regeneracije mogla
bi, ipak, izazvati preuranjenu degradaciju motornog ulja. Zbog toga, preporučujemo da uvek sačekate gašenje lampice pre nego ugasite
motor, prateći napred data uputstva. Ne preporučuje se dovršavanje regeneracije DPF sa zaustavljenim vozilom.
PAŽNJA
10)Ukoliko, okretanjem ključa u položaj MAR, lampicase ne upali ili ako se, tokom vožnje, upali i svetli konstantno ili trepće (na nekim
verzijama zajedno sa porukom prikazanom na displeju), obratite se, što je pre moguće, ovlašćenom servisu za vozila marke Fiat.
Funkcionalnost lampice
može se proveriti pomoću odgovarajuće opreme kod agenata za kontrolu saobraćaja. Pridržavajte se važećih
propisa Države u kojoj saobraćate.
11)Prisustvo vode u sistemu napajanja može dovesti do teških oštećenja sistema ubrizgavanja i prouzrokovati nepravilnosti u radu motora. U
slučaju da se lampica
upali (na nekim verzijama zajedno sa porukom očitanom na displeju) obratite se što je pre moguće Mreži korisničke
podrške Fiat zbog operacije produvavanja. Ukoliko se isti signal pojavi odmah nakon punjenja, moguće je da je u rezervoar ubačena voda:
u tom slučaju ugasite odmah motor i obratite se Mreži korisničke podrške Fiat.
66
UPOZNAVANJE SA INSTRUMENT TABLOM

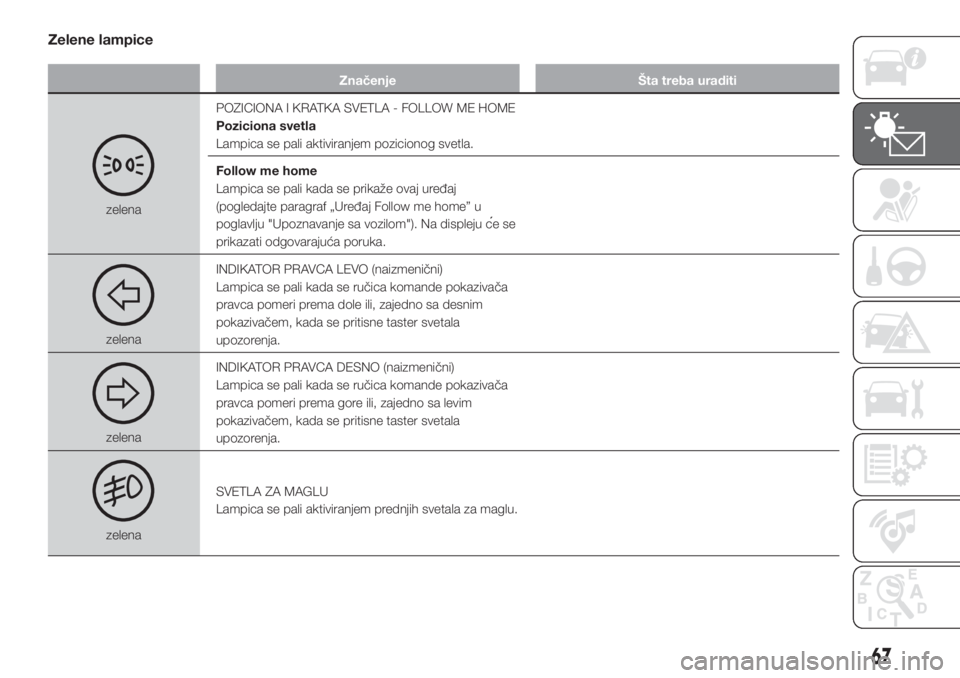

Zelene lampice
Značenje Šta treba uraditi
zelenaPOZICIONA I KRATKA SVETLA - FOLLOW ME HOME
Poziciona svetla
Lampica se pali aktiviranjem pozicionog svetla.
Follow me home
Lampica se pali kada se prikaže ovaj uređaj
(pogledajte paragraf „Uređaj Follow me home” u
poglavlju "Upoznavanje sa vozilom"). Na displeju c
ese
prikazati odgovarajuća poruka.
zelenaINDIKATOR PRAVCA LEVO (naizmenični)
Lampica se pali kada se ručica komande pokazivača
pravca pomeri prema dole ili, zajedno sa desnim
pokazivačem, kada se pritisne taster svetala
upozorenja.
zelenaINDIKATOR PRAVCA DESNO (naizmenični)
Lampica se pali kada se ručica komande pokazivača
pravca pomeri prema gore ili, zajedno sa levim
pokazivačem, kada se pritisne taster svetala
upozorenja.
zelenaSVETLA ZA MAGLU
Lampica se pali aktiviranjem prednjih svetala za maglu.
67

Značenje Šta treba uraditi

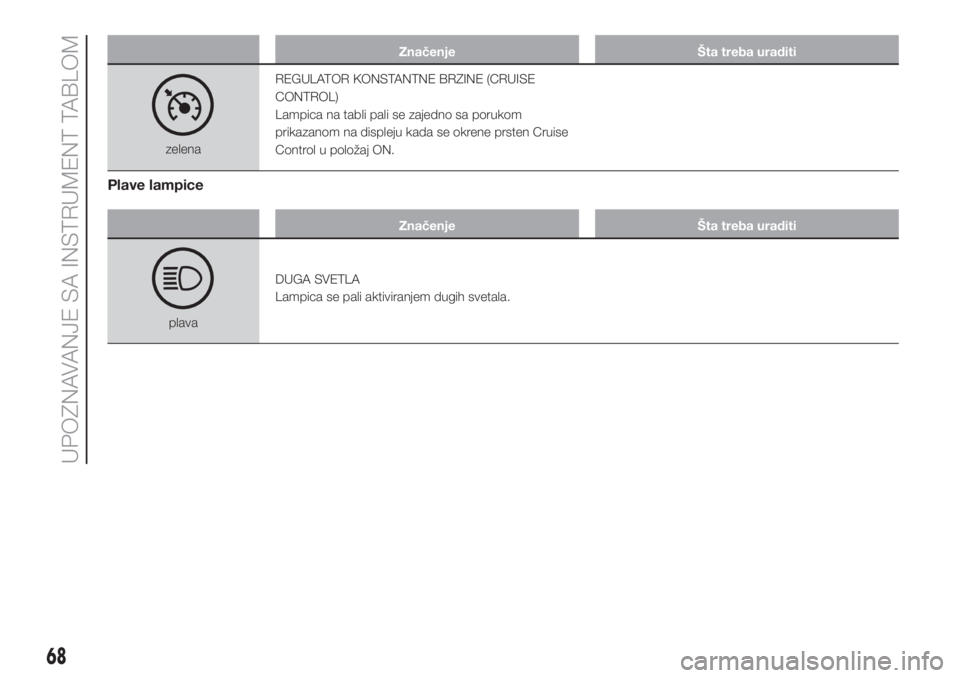

zelenaREGULATOR KONSTANTNE BRZINE (CRUISE
CONTROL)
Lampica na tabli pali se zajedno sa porukom
prikazanom na displeju kada se okrene prsten Cruise
Control u položaj ON.
Plave lampice
Značenje Šta treba uraditi
plavaDUGA SVETLA
Lampica se pali aktiviranjem dugih svetala.
68
UPOZNAVANJE SA INSTRUMENT TABLOM

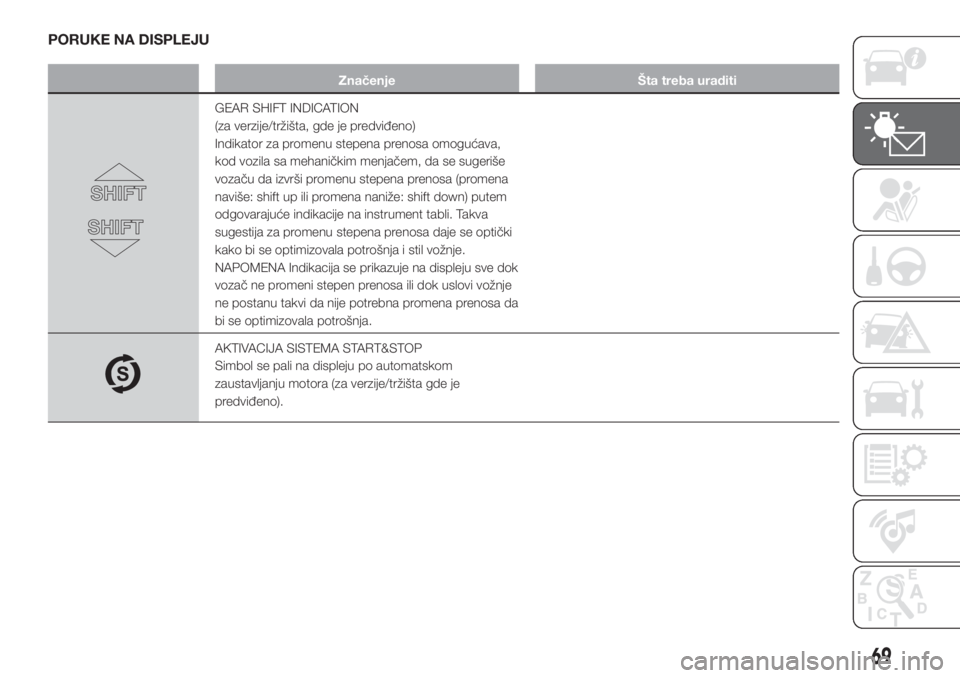

PORUKE NA DISPLEJU
Značenje Šta treba uraditi
GEAR SHIFT INDICATION
(za verzije/tržišta, gde je predviđeno)
Indikator za promenu stepena prenosa omogućava,
kod vozila sa mehaničkim menjačem, da se sugeriše
vozaču da izvrši promenu stepena prenosa (promena
naviše: shift up ili promena naniže: shift down) putem
odgovarajuće indikacije na instrument tabli. Takva
sugestija za promenu stepena prenosa daje se optički
kako bi se optimizovala potrošnja i stil vožnje.
NAPOMENA Indikacija se prikazuje na displeju sve dok
vozač ne promeni stepen prenosa ili dok uslovi vožnje
ne postanu takvi da nije potrebna promena prenosa da
bi se optimizovala potrošnja.
AKTIVACIJA SISTEMA START&STOP
Simbol se pali na displeju po automatskom
zaustavljanju motora (za verzije/tržišta gde je
predviđeno).
69

Značenje Šta treba uraditi

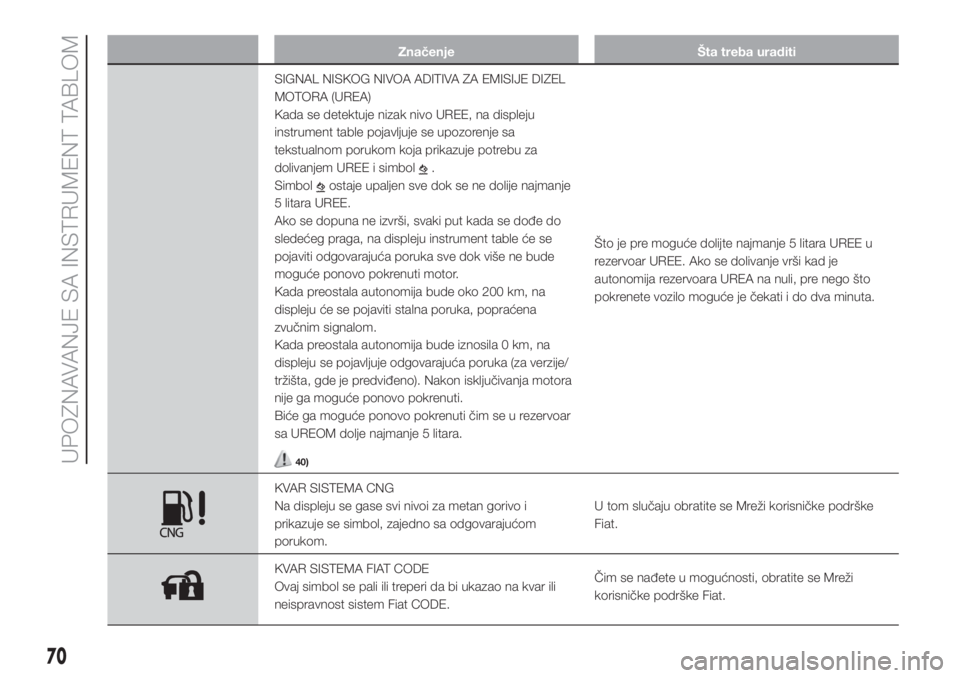

SIGNAL NISKOG NIVOA ADITIVA ZA EMISIJE DIZEL
MOTORA (UREA)
Kada se detektuje nizak nivo UREE, na displeju
instrument table pojavljuje se upozorenje sa
tekstualnom porukom koja prikazuje potrebu za
dolivanjem UREE i simbol
.
Simbol
ostaje upaljen sve dok se ne dolije najmanje
5 litara UREE.
Ako se dopuna ne izvrši, svaki put kada se dođe do
sledećeg praga, na displeju instrument table će se
pojaviti odgovarajuća poruka sve dok više ne bude
moguće ponovo pokrenuti motor.
Kada preostala autonomija bude oko 200 km, na
displeju će se pojaviti stalna poruka, popraćena
zvučnim signalom.
Kada preostala autonomija bude iznosila 0 km, na
displeju se pojavljuje odgovarajuća poruka (za verzije/
tržišta, gde je predviđeno). Nakon isključivanja motora
nije ga moguće ponovo pokrenuti.
Biće ga moguće ponovo pokrenuti čim se u rezervoar
sa UREOM dolje najmanje 5 litara.
40)
Što je pre moguće dolijte najmanje 5 litara UREE u
rezervoar UREE. Ako se dolivanje vrši kad je
autonomija rezervoara UREA na nuli, pre nego što
pokrenete vozilo moguće je čekati i do dva minuta.
KVAR SISTEMA CNG
Na displeju se gase svi nivoi za metan gorivo i
prikazuje se simbol, zajedno sa odgovarajućom
porukom.U tom slučaju obratite se Mreži korisničke podrške
Fiat.
KVAR SISTEMA FIAT CODE
Ovaj simbol se pali ili treperi da bi ukazao na kvar ili
neispravnost sistem Fiat CODE.Čim se nađete u mogućnosti, obratite se Mreži
korisničke podrške Fiat.
70
UPOZNAVANJE SA INSTRUMENT TABLOM
