2019 FIAT FIORINO Knjižica za upotrebu i održavanje (in Serbian)

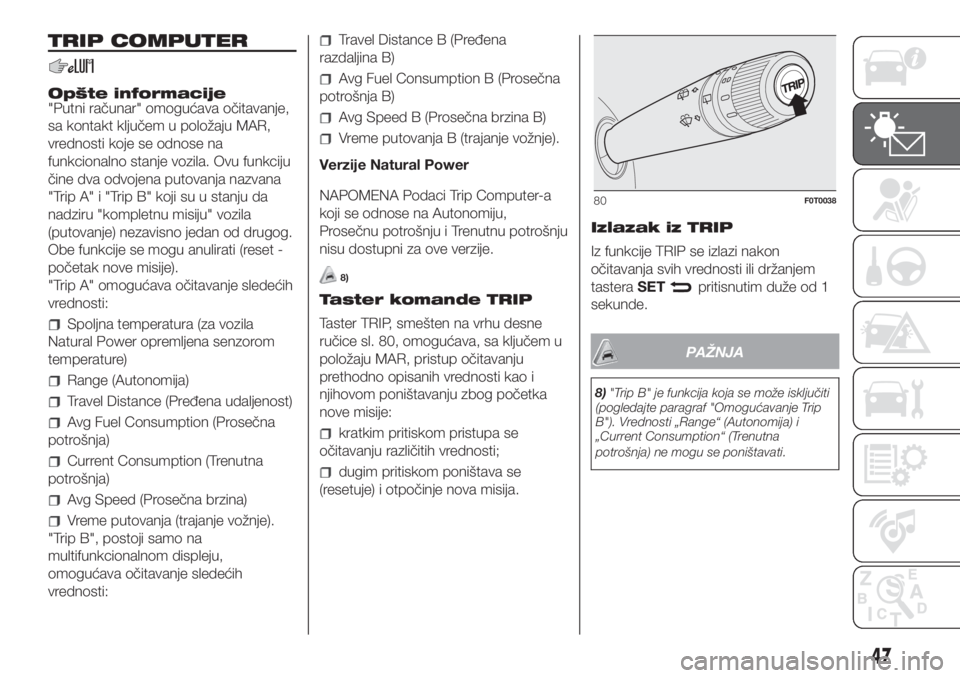

TRIP COMPUTER
Opšte informacije
"Putni računar" omogućava očitavanje,
sa kontakt ključem u položaju MAR,
vrednosti koje se odnose na
funkcionalno stanje vozila. Ovu funkciju
čine dva odvojena putovanja nazvana
"Trip A" i "Trip B" koji su u stanju da
nadziru "kompletnu misiju" vozila
(putovanje) nezavisno jedan od drugog.
Obe funkcije se mogu anulirati (reset -
početak nove misije).
"Trip A" omogućava očitavanje sledećih
vrednosti:
Spoljna temperatura (za vozila
Natural Power opremljena senzorom
temperature)
Range (Autonomija)
Travel Distance (Pređena udaljenost)
Avg Fuel Consumption (Prosečna
potrošnja)
Current Consumption (Trenutna
potrošnja)
Avg Speed (Prosečna brzina)
Vreme putovanja (trajanje vožnje).
"Trip B", postoji samo na
multifunkcionalnom displeju,
omogućava očitavanje sledećih
vrednosti:
Travel Distance B (Pređena
razdaljina B)
Avg Fuel Consumption B (Prosečna
potrošnja B)
Avg Speed B (Prosečna brzina B)
Vreme putovanja B (trajanje vožnje).
Verzije Natural Power
NAPOMENA Podaci Trip Computer-a
koji se odnose na Autonomiju,
Prosečnu potrošnju i Trenutnu potrošnju
nisu dostupni za ove verzije.
8)
Taster komande TRIP
Taster TRIP, smešten na vrhu desne
ručice sl. 80, omogućava, sa ključem u
položaju MAR, pristup očitavanju
prethodno opisanih vrednosti kao i
njihovom poništavanju zbog početka
nove misije:
kratkim pritiskom pristupa se
očitavanju različitih vrednosti;
dugim pritiskom poništava se
(resetuje) i otpočinje nova misija.Izlazak iz TRIP
Iz funkcije TRIP se izlazi nakon
očitavanja svih vrednosti ili držanjem
tasteraSET
pritisnutim duže od 1
sekunde.
PAŽNJA
8)"Trip B" je funkcija koja se može isključiti
(pogledajte paragraf "Omogućavanje Trip
B"). Vrednosti „Range“ (Autonomija) i
„Current Consumption“ (Trenutna
potrošnja) ne mogu se poništavati.
80F0T0038
47

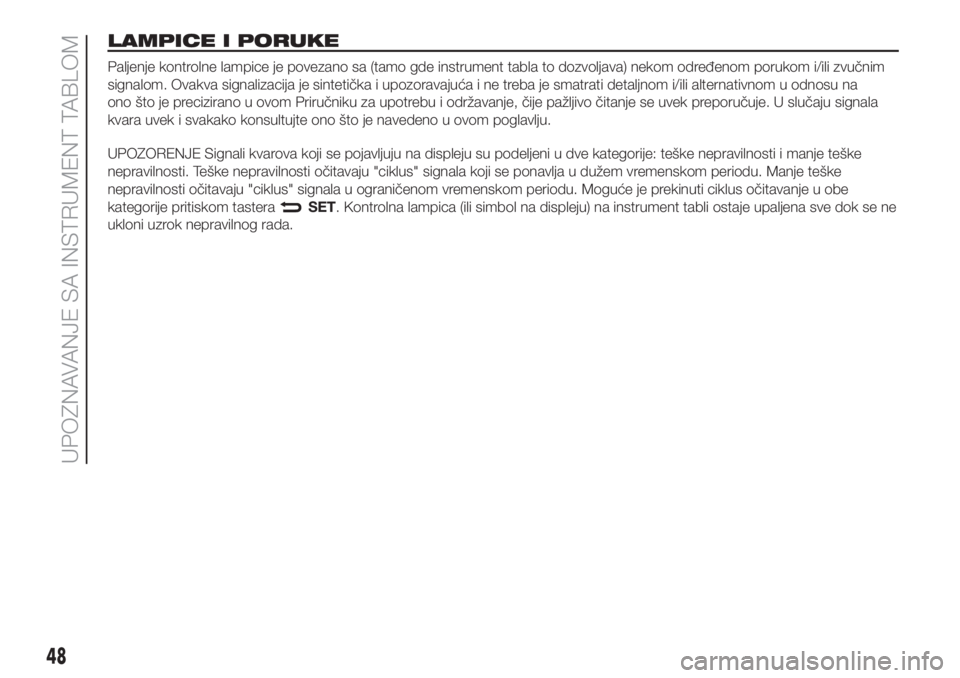

LAMPICE I PORUKE
Paljenje kontrolne lampice je povezano sa (tamo gde instrument tabla to dozvoljava) nekom određenom porukom i/ili zvučnim
signalom. Ovakva signalizacija je sintetička i upozoravajuća i ne treba je smatrati detaljnom i/ili alternativnom u odnosu na
ono što je precizirano u ovom Priručniku za upotrebu i održavanje, čije pažljivo čitanje se uvek preporučuje. U slučaju signala
kvara uvek i svakako konsultujte ono što je navedeno u ovom poglavlju.
UPOZORENJE Signali kvarova koji se pojavljuju na displeju su podeljeni u dve kategorije: teške nepravilnosti i manje teške
nepravilnosti. Teške nepravilnosti očitavaju "ciklus" signala koji se ponavlja u dužem vremenskom periodu. Manje teške
nepravilnosti očitavaju "ciklus" signala u ograničenom vremenskom periodu. Moguće je prekinuti ciklus očitavanje u obe
kategorije pritiskom tastera
SET. Kontrolna lampica (ili simbol na displeju) na instrument tabli ostaje upaljena sve dok se ne
ukloni uzrok nepravilnog rada.
48
UPOZNAVANJE SA INSTRUMENT TABLOM

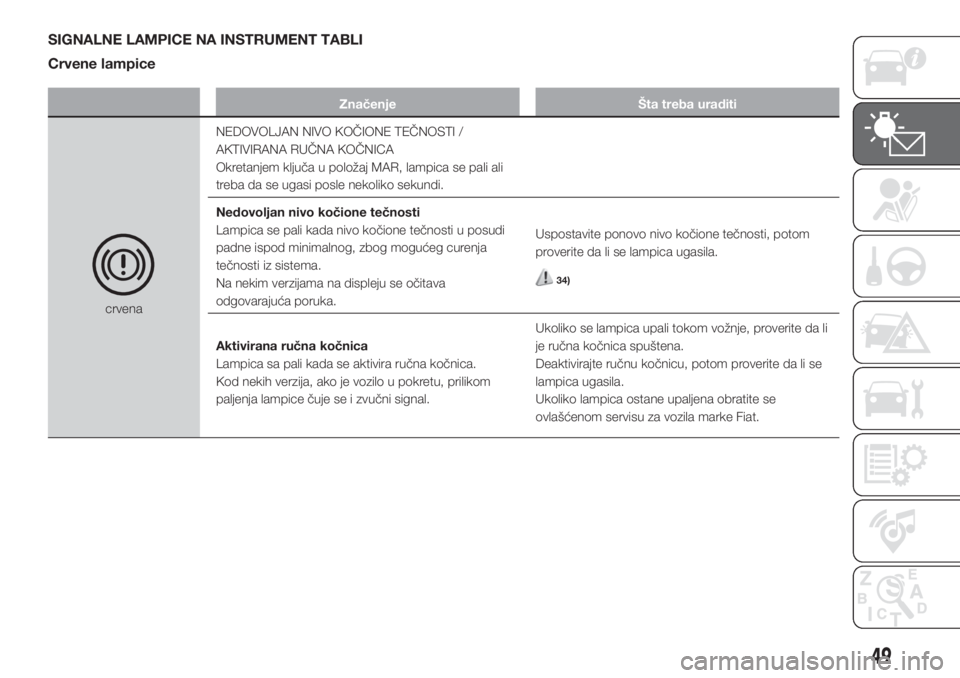

SIGNALNE LAMPICE NA INSTRUMENT TABLI
Crvene lampice
Značenje Šta treba uraditi
crvenaNEDOVOLJAN NIVO KOČIONE TEČNOSTI /
AKTIVIRANA RUČNA KOČNICA
Okretanjem ključa u položaj MAR, lampica se pali ali
treba da se ugasi posle nekoliko sekundi.
Nedovoljan nivo kočione tečnosti
Lampica se pali kada nivo kočione tečnosti u posudi
padne ispod minimalnog, zbog mogućeg curenja
tečnosti iz sistema.
Na nekim verzijama na displeju se očitava
odgovarajuća poruka.Uspostavite ponovo nivo kočione tečnosti, potom
proverite da li se lampica ugasila.
34)
Aktivirana ručna kočnica
Lampica sa pali kada se aktivira ručna kočnica.
Kod nekih verzija, ako je vozilo u pokretu, prilikom
paljenja lampice čuje se i zvučni signal.Ukoliko se lampica upali tokom vožnje, proverite da li
je ručna kočnica spuštena.
Deaktivirajte ručnu kočnicu, potom proverite da li se
lampica ugasila.
Ukoliko lampica ostane upaljena obratite se
ovlašćenom servisu za vozila marke Fiat.
49

Značenje Šta treba uraditi
crvena
ćilibarsko žuta

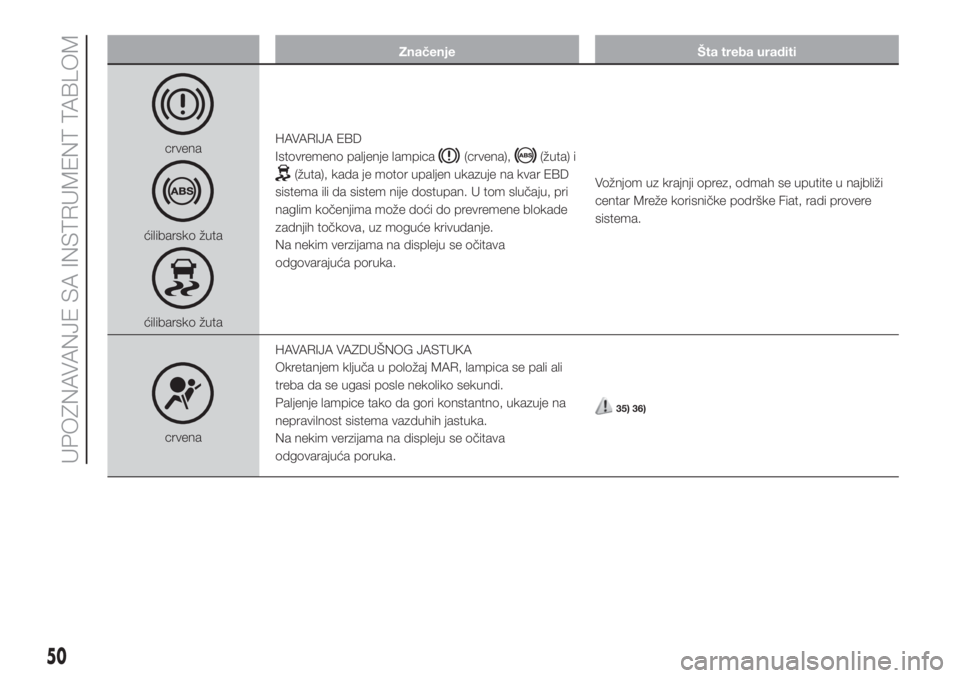

ćilibarsko žutaHAVARIJA EBD
Istovremeno paljenje lampica
(crvena),(žuta) i
(žuta), kada je motor upaljen ukazuje na kvar EBD
sistema ili da sistem nije dostupan. U tom slučaju, pri
naglim kočenjima može doći do prevremene blokade
zadnjih točkova, uz moguće krivudanje.
Na nekim verzijama na displeju se očitava
odgovarajuća poruka.Vožnjom uz krajnji oprez, odmah se uputite u najbliži
centar Mreže korisničke podrške Fiat, radi provere
sistema.
crvenaHAVARIJA VAZDUŠNOG JASTUKA
Okretanjem ključa u položaj MAR, lampica se pali ali
treba da se ugasi posle nekoliko sekundi.
Paljenje lampice tako da gori konstantno, ukazuje na
nepravilnost sistema vazduhih jastuka.
Na nekim verzijama na displeju se očitava
odgovarajuća poruka.
35) 36)
50
UPOZNAVANJE SA INSTRUMENT TABLOM

Značenje Šta treba uraditi

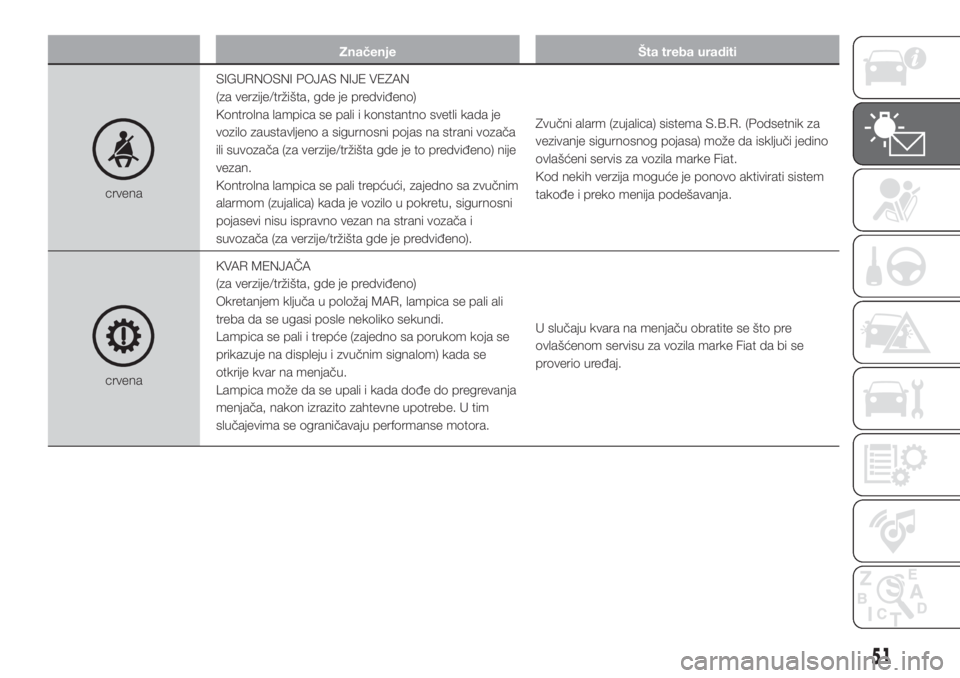

crvenaSIGURNOSNI POJAS NIJE VEZAN
(za verzije/tržišta, gde je predviđeno)
Kontrolna lampica se pali i konstantno svetli kada je
vozilo zaustavljeno a sigurnosni pojas na strani vozača
ili suvozača (za verzije/tržišta gde je to predviđeno) nije
vezan.
Kontrolna lampica se pali trepćući, zajedno sa zvučnim
alarmom (zujalica) kada je vozilo u pokretu, sigurnosni
pojasevi nisu ispravno vezan na strani vozača i
suvozača (za verzije/tržišta gde je predviđeno).Zvučni alarm (zujalica) sistema S.B.R. (Podsetnik za
vezivanje sigurnosnog pojasa) može da isključi jedino
ovlašćeni servis za vozila marke Fiat.
Kod nekih verzija moguće je ponovo aktivirati sistem
takođe i preko menija podešavanja.
crvenaKVAR MENJAČA
(za verzije/tržišta, gde je predviđeno)
Okretanjem ključa u položaj MAR, lampica se pali ali
treba da se ugasi posle nekoliko sekundi.
Lampica se pali i trepće (zajedno sa porukom koja se
prikazuje na displeju i zvučnim signalom) kada se
otkrije kvar na menjaču.
Lampica može da se upali i kada dođe do pregrevanja
menjača, nakon izrazito zahtevne upotrebe. U tim
slučajevima se ograničavaju performanse motora.U slučaju kvara na menjaču obratite se što pre
ovlašćenom servisu za vozila marke Fiat da bi se
proverio uređaj.
51

Značenje Šta treba uraditi
Crvena

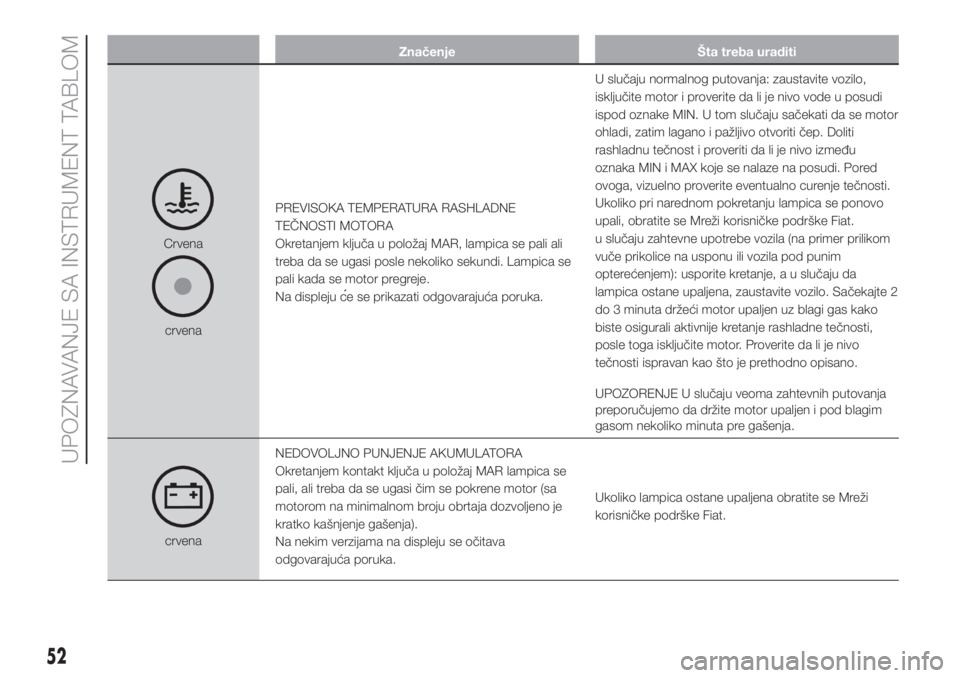

crvenaPREVISOKA TEMPERATURA RASHLADNE
TEČNOSTI MOTORA
Okretanjem ključa u položaj MAR, lampica se pali ali
treba da se ugasi posle nekoliko sekundi. Lampica se
pali kada se motor pregreje.
Na displeju c
e se prikazati odgovarajuća poruka.U slučaju normalnog putovanja: zaustavite vozilo,
isključite motor i proverite da li je nivo vode u posudi
ispod oznake MIN. U tom slučaju sačekati da se motor
ohladi, zatim lagano i pažljivo otvoriti čep. Doliti
rashladnu tečnost i proveriti da li je nivo između
oznaka MIN i MAX koje se nalaze na posudi. Pored
ovoga, vizuelno proverite eventualno curenje tečnosti.
Ukoliko pri narednom pokretanju lampica se ponovo
upali, obratite se Mreži korisničke podrške Fiat.
u slučaju zahtevne upotrebe vozila (na primer prilikom
vuče prikolice na usponu ili vozila pod punim
opterećenjem): usporite kretanje, a u slučaju da
lampica ostane upaljena, zaustavite vozilo. Sačekajte 2
do 3 minuta držeći motor upaljen uz blagi gas kako
biste osigurali aktivnije kretanje rashladne tečnosti,
posle toga isključite motor. Proverite da li je nivo
tečnosti ispravan kao što je prethodno opisano.
UPOZORENJE U slučaju veoma zahtevnih putovanja
preporučujemo da držite motor upaljen i pod blagim
gasom nekoliko minuta pre gašenja.
crvenaNEDOVOLJNO PUNJENJE AKUMULATORA
Okretanjem kontakt ključa u položaj MAR lampica se
pali, ali treba da se ugasi čim se pokrene motor (sa
motorom na minimalnom broju obrtaja dozvoljeno je
kratko kašnjenje gašenja).
Na nekim verzijama na displeju se očitava
odgovarajuća poruka.Ukoliko lampica ostane upaljena obratite se Mreži
korisničke podrške Fiat.
52
UPOZNAVANJE SA INSTRUMENT TABLOM

Značenje Šta treba uraditi

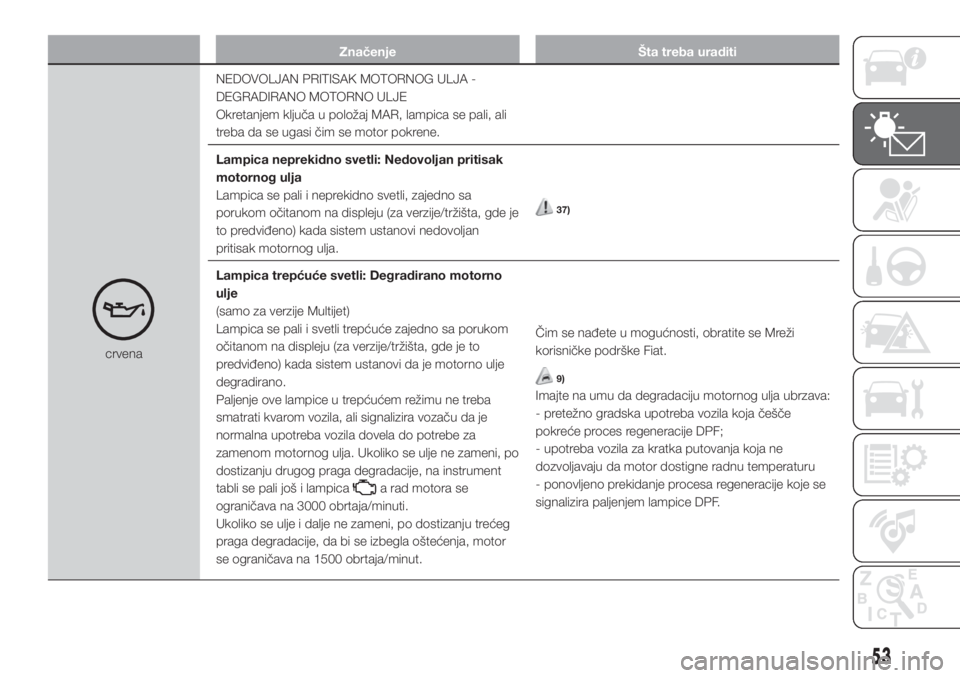

crvenaNEDOVOLJAN PRITISAK MOTORNOG ULJA -
DEGRADIRANO MOTORNO ULJE
Okretanjem ključa u položaj MAR, lampica se pali, ali
treba da se ugasi čim se motor pokrene.
Lampica neprekidno svetli: Nedovoljan pritisak
motornog ulja
Lampica se pali i neprekidno svetli, zajedno sa
porukom očitanom na displeju (za verzije/tržišta, gde je
to predviđeno) kada sistem ustanovi nedovoljan
pritisak motornog ulja.
37)
Lampica trepćuće svetli: Degradirano motorno
ulje
(samo za verzije Multijet)
Lampica se pali i svetli trepćuće zajedno sa porukom
očitanom na displeju (za verzije/tržišta, gde je to
predviđeno) kada sistem ustanovi da je motorno ulje
degradirano.
Paljenje ove lampice u trepćućem režimu ne treba
smatrati kvarom vozila, ali signalizira vozaču da je
normalna upotreba vozila dovela do potrebe za
zamenom motornog ulja. Ukoliko se ulje ne zameni, po
dostizanju drugog praga degradacije, na instrument
tabli se pali još i lampica
a rad motora se
ograničava na 3000 obrtaja/minuti.
Ukoliko se ulje i dalje ne zameni, po dostizanju trećeg
praga degradacije, da bi se izbegla oštećenja, motor
se ograničava na 1500 obrtaja/minut.Čim se nađete u mogućnosti, obratite se Mreži
korisničke podrške Fiat.
9)
Imajte na umu da degradaciju motornog ulja ubrzava:
- pretežno gradska upotreba vozila koja češče
pokreće proces regeneracije DPF;
- upotreba vozila za kratka putovanja koja ne
dozvoljavaju da motor dostigne radnu temperaturu
- ponovljeno prekidanje procesa regeneracije koje se
signalizira paljenjem lampice DPF.
53

Značenje Šta treba uraditi

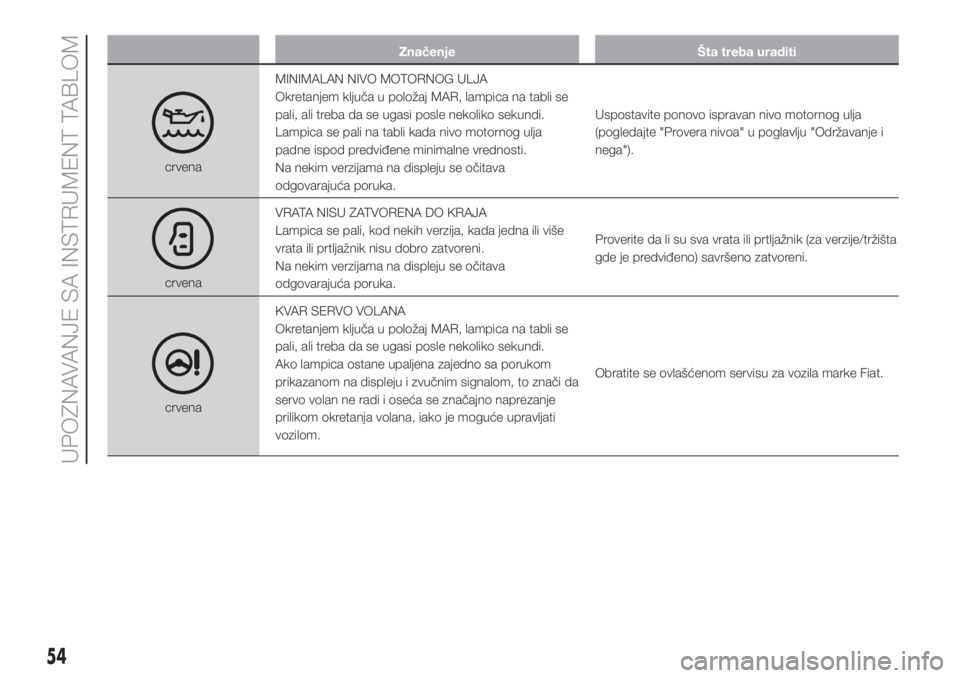

crvenaMINIMALAN NIVO MOTORNOG ULJA
Okretanjem ključa u položaj MAR, lampica na tabli se
pali, ali treba da se ugasi posle nekoliko sekundi.
Lampica se pali na tabli kada nivo motornog ulja
padne ispod predviđene minimalne vrednosti.
Na nekim verzijama na displeju se očitava
odgovarajuća poruka.Uspostavite ponovo ispravan nivo motornog ulja
(pogledajte "Provera nivoa" u poglavlju "Održavanje i
nega").
crvenaVRATA NISU ZATVORENA DO KRAJA
Lampica se pali, kod nekih verzija, kada jedna ili više
vrata ili prtljažnik nisu dobro zatvoreni.
Na nekim verzijama na displeju se očitava
odgovarajuća poruka.Proverite da li su sva vrata ili prtljažnik (za verzije/tržišta
gde je predviđeno) savršeno zatvoreni.
crvenaKVAR SERVO VOLANA
Okretanjem ključa u položaj MAR, lampica na tabli se
pali, ali treba da se ugasi posle nekoliko sekundi.
Ako lampica ostane upaljena zajedno sa porukom
prikazanom na displeju i zvučnim signalom, to znači da
servo volan ne radi i oseća se značajno naprezanje
prilikom okretanja volana, iako je moguće upravljati
vozilom.Obratite se ovlašćenom servisu za vozila marke Fiat.
54
