2019 FIAT FIORINO Knjižica za upotrebu i održavanje (in Serbian)

zamenite sijalice C oslobađajući ih
bočnih kontakata i proveravajući da li su
nove sijalice pravilno blokirane između
samih kontakata;
zatvorite vratanca B sl. 157 i
fiksirajte krovno svetlo A sl. 156 u
sospstvenom ležištu uveravajući se da
je blokirano.

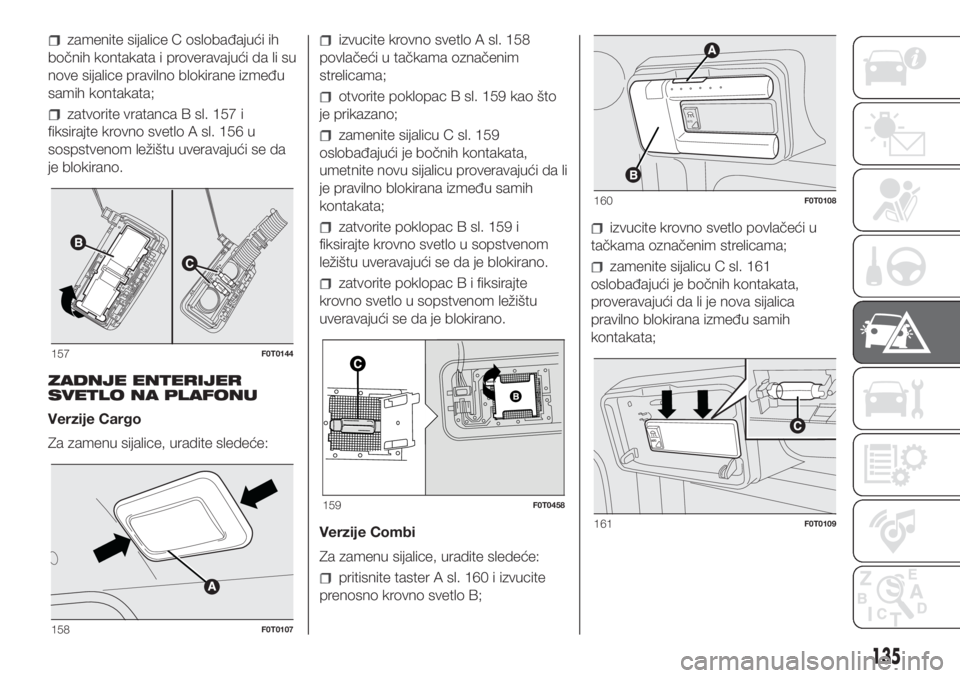

ZADNJE ENTERIJER
SVETLO NA PLAFONU
Verzije Cargo
Za zamenu sijalice, uradite sledeće:
izvucite krovno svetlo A sl. 158
povlačeći u tačkama označenim
strelicama;
otvorite poklopac B sl. 159 kao što
je prikazano;
zamenite sijalicu C sl. 159
oslobađajući je bočnih kontakata,
umetnite novu sijalicu proveravajući da li
je pravilno blokirana između samih
kontakata;
zatvorite poklopac B sl. 159 i
fiksirajte krovno svetlo u sopstvenom
ležištu uveravajući se da je blokirano.
zatvorite poklopac B i fiksirajte
krovno svetlo u sopstvenom ležištu
uveravajući se da je blokirano.
Verzije Combi
Za zamenu sijalice, uradite sledeće:
pritisnite taster A sl. 160 i izvucite
prenosno krovno svetlo B;
izvucite krovno svetlo povlačeći u
tačkama označenim strelicama;
zamenite sijalicu C sl. 161
oslobađajući je bočnih kontakata,
proveravajući da li je nova sijalica
pravilno blokirana između samih
kontakata;
157F0T0144
158F0T0107
159F0T0458
A
U
T
O
160F0T0108
A
U
T
O
161F0T0109
135

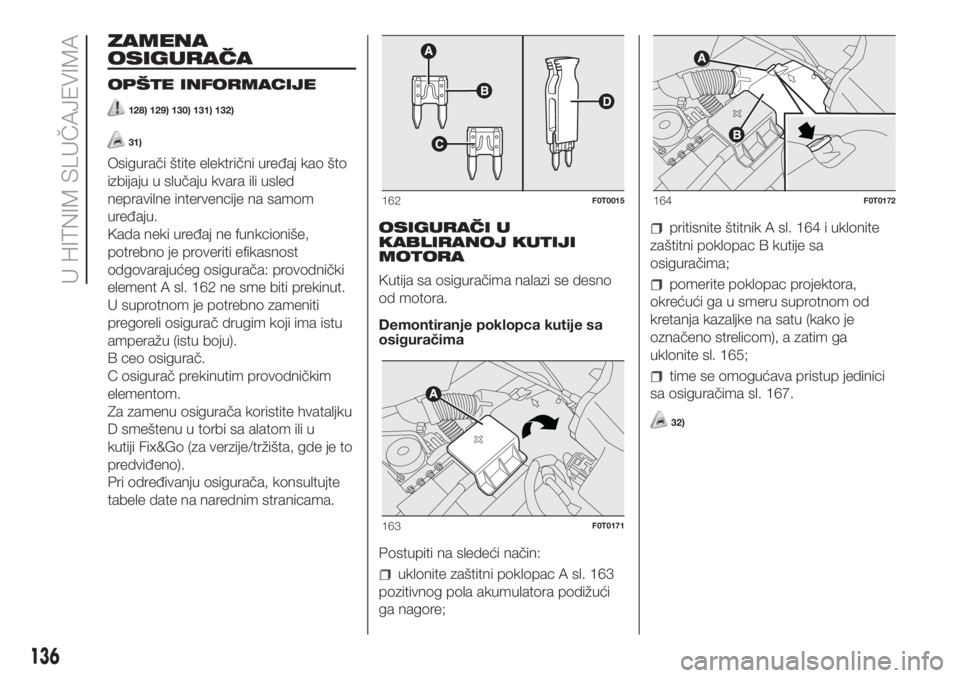

ZAMENA
OSIGURAČA
OPŠTE INFORMACIJE
128) 129) 130) 131) 132)
31)
Osigurači štite električni uređaj kao što
izbijaju u slučaju kvara ili usled
nepravilne intervencije na samom
uređaju.
Kada neki uređaj ne funkcioniše,
potrebno je proveriti efikasnost
odgovarajućeg osigurača: provodnički
element A sl. 162 ne sme biti prekinut.
U suprotnom je potrebno zameniti
pregoreli osigurač drugim koji ima istu
amperažu (istu boju).
B ceo osigurač.
C osigurač prekinutim provodničkim
elementom.
Za zamenu osigurača koristite hvataljku
D smeštenu u torbi sa alatom ili u
kutiji Fix&Go (za verzije/tržišta, gde je to
predviđeno).
Pri određivanju osigurača, konsultujte
tabele date na narednim stranicama.OSIGURAČI U
KABLIRANOJ KUTIJI
MOTORA
Kutija sa osiguračima nalazi se desno
od motora.
Demontiranje poklopca kutije sa
osiguračima
Postupiti na sledeći način:
uklonite zaštitni poklopac A sl. 163
pozitivnog pola akumulatora podižući
ga nagore;
pritisnite štitnik A sl. 164 i uklonite
zaštitni poklopac B kutije sa
osiguračima;
pomerite poklopac projektora,
okrećući ga u smeru suprotnom od
kretanja kazaljke na satu (kako je
označeno strelicom), a zatim ga
uklonite sl. 165;
time se omogućava pristup jedinici
sa osiguračima sl. 167.
32)
162F0T0015
163F0T0171
164F0T0172
136
U HITNIM SLUČAJEVIMA

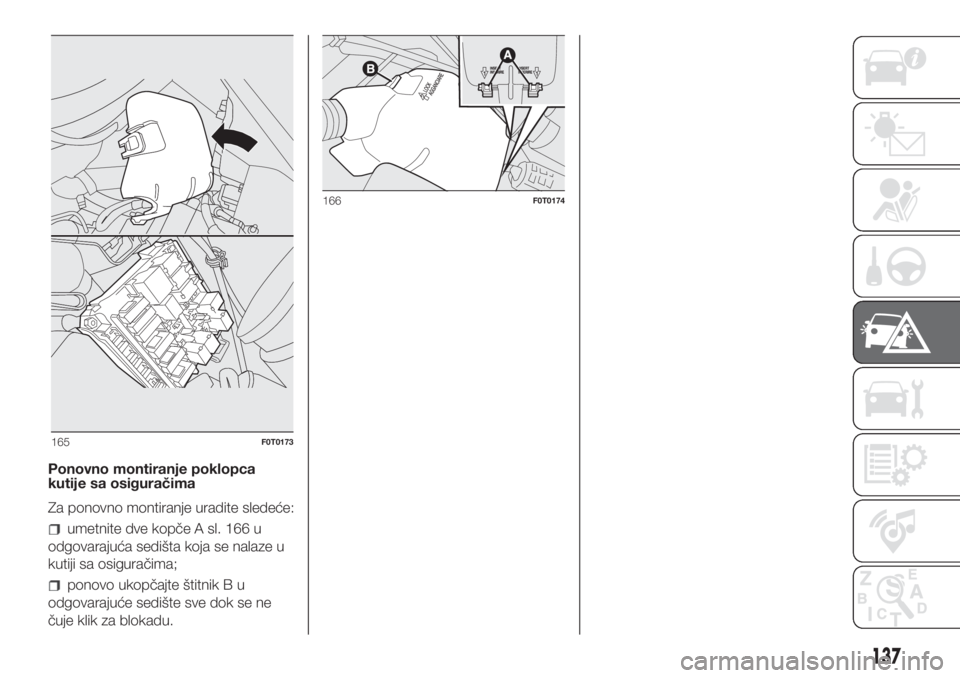

Ponovno montiranje poklopca
kutije sa osiguračima
Za ponovno montiranje uradite sledeće:
umetnite dve kopče A sl. 166 u
odgovarajuća sedišta koja se nalaze u
kutiji sa osiguračima;
ponovo ukopčajte štitnik B u
odgovarajuće sedište sve dok se ne
čuje klik za blokadu.
165F0T0173
166F0T0174
137

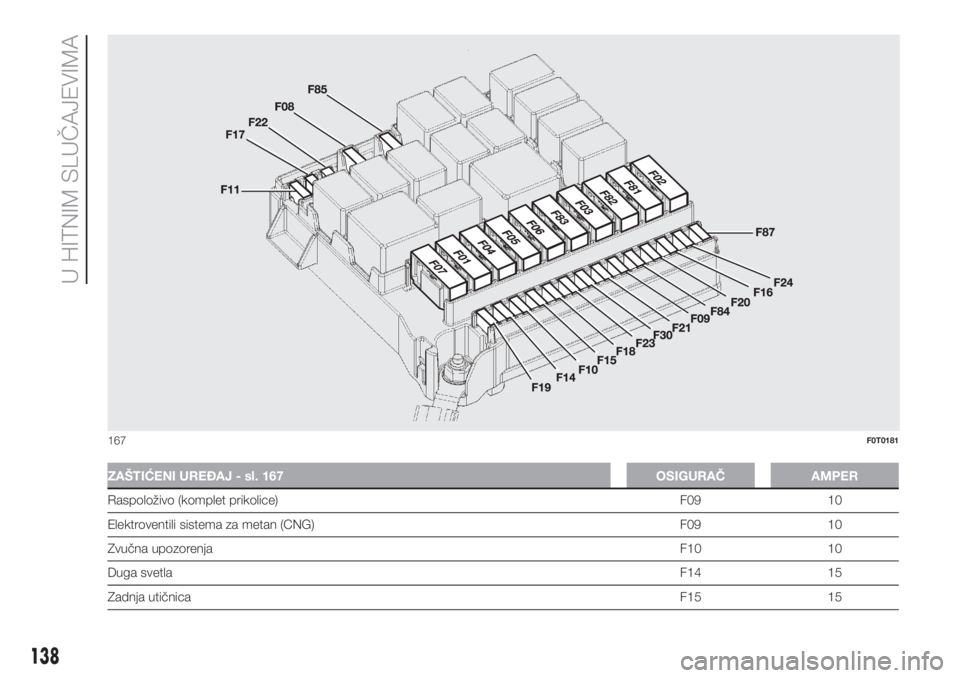

ZAŠTIĆENI UREĐAJ - sl. 167 OSIGURAČ AMPER
Raspoloživo (komplet prikolice) F09 10
Elektroventili sistema za metan (CNG) F09 10
Zvučna upozorenjaF10 10
Duga svetlaF14 15
Zadnja utičnicaF15 15
167F0T0181
138
U HITNIM SLUČAJEVIMA

ZAŠTIĆENI UREĐAJ - sl. 167 OSIGURAČ AMPER
Upravljačka jedinica za kontrolu menjača COMFORT-MATIC i ručica za izbor stepena
prenosa (napajanje + ključ)F16 7,5
Kompresor klimeF19 7,5
Toplotni grejač/uređaj za odmrzavanje ogledala F20 30
Pumpa za gorivoF21 15
Svetla za magluF08 15
Napajanje (+ akumulator) pumpe COMFORT-MATIC F82 30
Upravljačka jedinica za kontrolu menjača COMFORT-MATIC (napajanje + akumulator) F84 15
Upaljač/električna utičnica kabine/grejana sedišta/USB APO F85 30
Senzor napunjenosti akumulatora IBS za sistem Start&Stop (verzije 1.3 Multijet Euro 6 sa
Start&Stop)F87 5
139

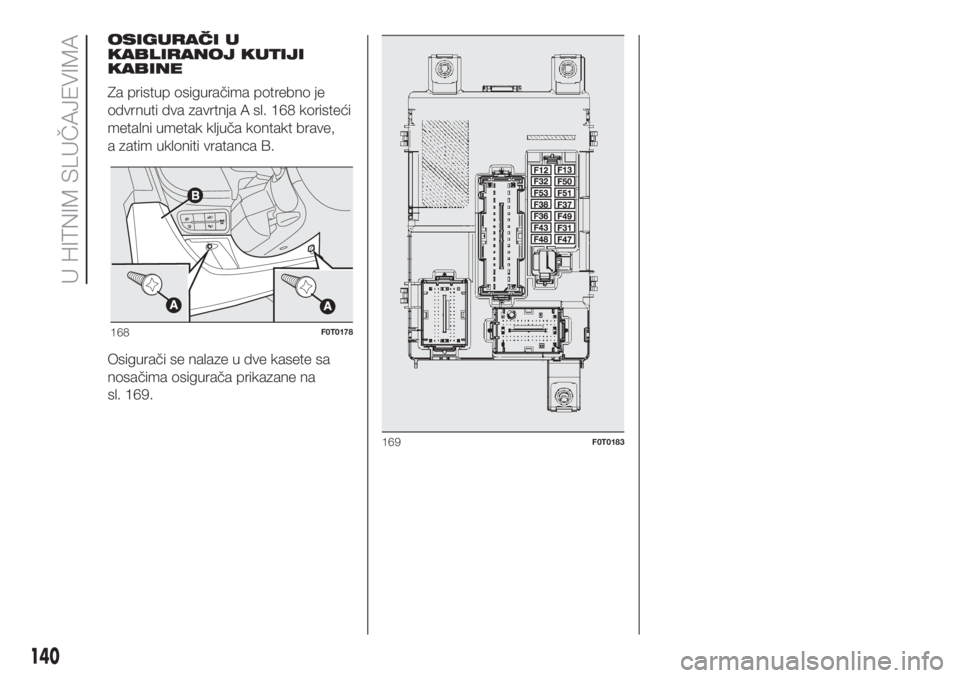

OSIGURAČI U
KABLIRANOJ KUTIJI
KABINE
Za pristup osiguračima potrebno je
odvrnuti dva zavrtnja A sl. 168 koristeći
metalni umetak ključa kontakt brave,
a zatim ukloniti vratanca B.
Osigurači se nalaze u dve kasete sa
nosačima osigurača prikazane na
sl. 169.
168F0T0178
169F0T0183
140
U HITNIM SLUČAJEVIMA

ZAŠTIĆENI UREĐAJ - sl. 169 OSIGURAČ AMPER
Oborena svetla (strana suvozača)
F12(*)7,5
Oborena svetla (strana vozača)/korektor usmerenosti svetala F13
7,5 / 5
(*)
INT/A bobine releja SCMF31 5
Tempirano untrašnje osvetljenje
F32
(*)7,5
Veza za radio/jednicu sistema
Bluetooth®/veza zaBlue&Me™/utičnica za dijagnostički
sistem EOBD/jedinicu težinskog alarma/jedinica sirene alarmaF36 10
Veza za instrument tablu/komandu za stop svetla (NA) F37 5
Pokretači brava na vratima/prtljažniku
(*)F38 20
Dvosmerna pumpa vetrobrana/brisača zadnjeg stakla F43 15
Podizač prednjeg stakla (sa strane vozača)
(*)F47 20
Prednji podizač stakla (strana putnika)
(*)F48 20
Osvetljenje komandi/jedinica senzora za parkiranje/komanda spoljnih električnih ogledala/
jedinica težinskih alarmaF49 5
INT veza za radio/jedinicu sistema
Bluetooth®/veza zaBlue&Me™/pomeranje spoljnih
električnih ogledala/prekidača trenja
Komanda stop svetala (NC)F51 7,5
VEZA ZA KONTROLNU TABLU F53 5
Uređaji za odmrzavanje spoljnih ogledala F41 7,5
DostupanF45 -
DostupanF46 -
DostupanF90 -
DostupanF91 -
DostupanF92 -
DostupanF93 -
(*)Za verzije/tržišta, gde je predviđeno
141

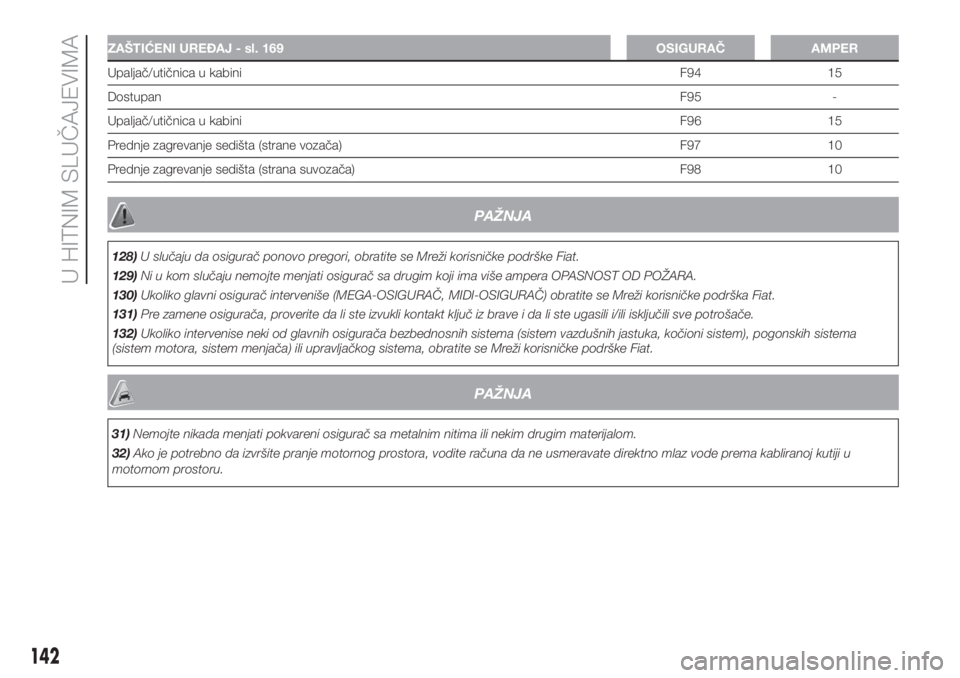

ZAŠTIĆENI UREĐAJ - sl. 169 OSIGURAČ AMPER
Upaljač/utičnica u kabiniF94 15
DostupanF95 -
Upaljač/utičnica u kabiniF96 15
Prednje zagrevanje sedišta (strane vozača) F97 10
Prednje zagrevanje sedišta (strana suvozača) F98 10
PAŽNJA
128)U slučaju da osigurač ponovo pregori, obratite se Mreži korisničke podrške Fiat.
129)Ni u kom slučaju nemojte menjati osigurač sa drugim koji ima više ampera OPASNOST OD POŽARA.
130)Ukoliko glavni osigurač interveniše (MEGA-OSIGURAČ, MIDI-OSIGURAČ) obratite se Mreži korisničke podrška Fiat.
131)Pre zamene osigurača, proverite da li ste izvukli kontakt ključ iz brave i da li ste ugasili i/ili isključili sve potrošače.
132)Ukoliko intervenise neki od glavnih osigurača bezbednosnih sistema (sistem vazdušnih jastuka, kočioni sistem), pogonskih sistema
(sistem motora, sistem menjača) ili upravljačkog sistema, obratite se Mreži korisničke podrške Fiat.
PAŽNJA
31)Nemojte nikada menjati pokvareni osigurač sa metalnim nitima ili nekim drugim materijalom.
32)Ako je potrebno da izvršite pranje motornog prostora, vodite računa da ne usmeravate direktno mlaz vode prema kabliranoj kutiji u
motornom prostoru.
