2019 FIAT FIORINO Betriebsanleitung (in German)

ZUSÄTZLICHES
SCHUTZSYSTEM
(SRS) - AIRBAG
Das Fahrzeug kann ausgestattet sein
mit:
Frontairbag für den Fahrer;
Frontairbag für den Beifahrer;
Vordere Seitenairbags zum Schutz
des Oberkörpers-Beckens (Sidebag).
Die Position der Airbags des Fahrzeugs
wird durch die Aufschrift „AIRBAG” in
der Mitte des Lenkrads am
Armaturenbrett an der
Seitenverkleidung oder an einem Etikett
in der Nähe des Öffnungspunkts des
Airbags markiert.
FRONTAIRBAGS
Das Fahrzeug ist mit Frontairbags für
Fahrer und Beifahrer (für Versionen/
Märkte, wo vorgesehen) ausgestattet.
Die Front-Airbags für Fahrer / Beifahrer
(für Versionen/Märkte, wo vorgesehen)
schützen die Insassen der Vordersitze
im Falle eines mittelschweren, frontalen
Aufpralls durch das Aufblasen eines
Luftkissens zwischen der Person und
dem Lenkrad bzw. dem
Armaturenbrett.
Das Nichtansprechen bei anderen
Aufprallarten (seitlich, hinten,
Überschlagen usw.) ist daher nicht als
Systemstörung auszulegen.
Wenn notwendig, löst eine
elektronische Steuerung bei einem
frontalen Aufprall das Aufblasen des
Kissens aus.
Das Luftkissen füllt sich sofort und
schützt somit die Körper der vorderen
Passagiere vor einem Aufprall auf
Fahrzeugteile, die eventuell
Verletzungen verursachen könnten;
sofort danach entleert sich das Kissen.Die Frontairbags für Fahrer/Beifahrer
(für Versionen/Märkte, wo vorgesehen)
ersetzen nicht die Sicherheitsgurte,
sondern ergänzen deren Wirksamkeit.
Es wird daher empfohlen, die
Sicherheitsgurte immer anzulegen, was
auch in Europa und den meisten
außereuropäischen Ländern gesetzlich
vorgeschrieben ist.
Bei einem Aufprall bewegt sich eine
Person, die keinen Sicherheitsgurt
trägt, weiter vorwärts und kann mit
dem sich noch öffnenden Kissen in
Kontakt kommen. In dieser Lage ist der
vom Kissen gewährte Schutz
herabgesetzt.
Die vorderen Airbags können in
folgenden Fällen nicht auslösen:
Beim Aufprall gegen stark
verformbare Gegenstände, wenn die
Frontfläche des Fahrzeugs nicht
betroffen ist (zum Beispiel Aufprall der
Stoßstange gegen die Leitplanke).
Verkeilung des Fahrzeugs
unter anderen Fahrzeugen oder
Schutzsperren (zum Beispiel unter
Lastwagen oder Leitplanken);
103

Die Airbags werden sich unter den
oben genannten Bedingungen nicht
ausgelöst, da sie keinen zusätzlichen
Schutz zu den Sicherheitsgurten bieten
würden und somit ihre Aktivierung
unnötig wäre. Das Nichtauslösen in
diesen Fällen ist daher nicht als
Systemstörung auszulegen.
84)
Die vorderen Airbags (Fahrer- und
Beifahrerseite) sind konstruiert und
eingestellt zum optimalen Schutz der
vorderen Insassen, die Sicherheitsgurte
tragen. Ihr Volumen im Moment des
maximalen Aufblasens füllt den Großteil
des Raumes zwischen Lenkrad und
Fahrer und Armaturenbrett und
Beifahrer aus.
Bei einem Frontaufprall niedriger
Intensität (für die die von den
Sicherheitsgurten ausgeübte
Rückhaltefunktion ausreichend ist),
sprechen die Airbags nicht an. Gerade
in diesem Fall ist die Benutzung des
Sicherheitsgurtes immer notwendig, der
bei einem Frontaufprall die korrekte
Sitzposition des Fahrers sicherstellt.FAHRER-FRONTAIRBAG
Er besteht aus einem sich sofort
aufblasenden Luftkissen und ist in
einem Fach in der Mitte des Lenkrads
untergebracht Abb. 98.
BEIFAHRER-
FRONTAIRBAG
(für Versionen / Märkte, wo vorgesehen)Er besteht aus einem sich sofort
aufblasenden Luftkissen in einem dafür
vorgesehenen Fach in der
Instrumententafel Abb. 99 und hat ein
größeres Luftkissen als der Airbag
auf der Fahrerseite.
85)
AIRBAG VORN AUF DER
BEIFAHRERSEITE UND
KINDERSITZE
Entgegen der Fahrtrichtung zu
montierende Kindersitze NIE auf dem
Vordersitz montieren, ohne den Airbag
des Beifahrersitzes zu deaktivieren,
da der explodierende Airbag im Falle
eines Aufpralls tödliche Verletzungen
des transportierten Kindes verursachen
könnte.
IMMERdie auf dem Kennschild Abb.
100 an der Sonnenblende auf der
Beifahrerseite enthaltenen Anweisungen
berücksichtigen.
98F0T0052
99F0T0033
100F0T0950
104
SICHERHEIT

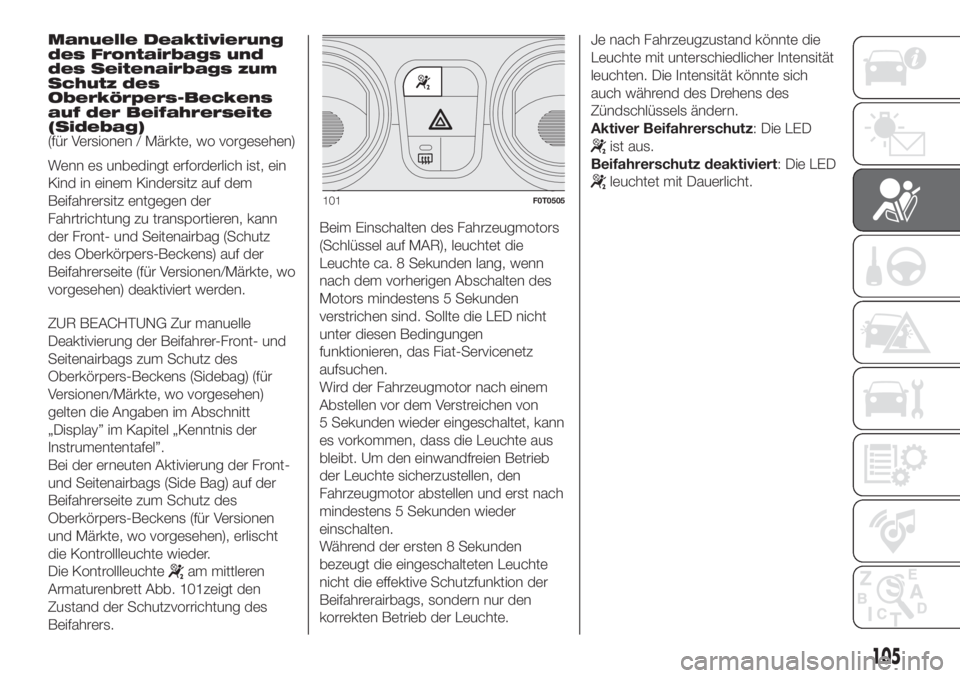

Manuelle Deaktivierung
des Frontairbags und
des Seitenairbags zum
Schutz des
Oberkörpers-Beckens
auf der Beifahrerseite
(Sidebag)
(für Versionen / Märkte, wo vorgesehen)
Wenn es unbedingt erforderlich ist, ein
Kind in einem Kindersitz auf dem
Beifahrersitz entgegen der
Fahrtrichtung zu transportieren, kann
der Front- und Seitenairbag (Schutz
des Oberkörpers-Beckens) auf der
Beifahrerseite (für Versionen/Märkte, wo
vorgesehen) deaktiviert werden.
ZUR BEACHTUNG Zur manuelle
Deaktivierung der Beifahrer-Front- und
Seitenairbags zum Schutz des
Oberkörpers-Beckens (Sidebag) (für
Versionen/Märkte, wo vorgesehen)
gelten die Angaben im Abschnitt
„Display” im Kapitel „Kenntnis der
Instrumententafel”.
Bei der erneuten Aktivierung der Front-
und Seitenairbags (Side Bag) auf der
Beifahrerseite zum Schutz des
Oberkörpers-Beckens (für Versionen
und Märkte, wo vorgesehen), erlischt
die Kontrollleuchte wieder.
Die Kontrollleuchte
am mittleren
Armaturenbrett Abb. 101zeigt den
Zustand der Schutzvorrichtung des
Beifahrers.Beim Einschalten des Fahrzeugmotors
(Schlüssel auf MAR), leuchtet die
Leuchte ca. 8 Sekunden lang, wenn
nach dem vorherigen Abschalten des
Motors mindestens 5 Sekunden
verstrichen sind. Sollte die LED nicht
unter diesen Bedingungen
funktionieren, das Fiat-Servicenetz
aufsuchen.
Wird der Fahrzeugmotor nach einem
Abstellen vor dem Verstreichen von
5 Sekunden wieder eingeschaltet, kann
es vorkommen, dass die Leuchte aus
bleibt. Um den einwandfreien Betrieb
der Leuchte sicherzustellen, den
Fahrzeugmotor abstellen und erst nach
mindestens 5 Sekunden wieder
einschalten.
Während der ersten 8 Sekunden
bezeugt die eingeschalteten Leuchte
nicht die effektive Schutzfunktion der
Beifahrerairbags, sondern nur den
korrekten Betrieb der Leuchte.Je nach Fahrzeugzustand könnte die
Leuchte mit unterschiedlicher Intensität
leuchten. Die Intensität könnte sich
auch während des Drehens des
Zündschlüssels ändern.
Aktiver Beifahrerschutz: Die LED
ist aus.
Beifahrerschutz deaktiviert: Die LED
leuchtet mit Dauerlicht.
101F0T0505
105

AIRBAG VORN AUF DER BEIFAHRERSEITE UND KINDERSITZE ACHTUNG
102F1A0387
106
SICHERHEIT

ZUR BEACHTUNG
84)Keine Aufkleber oder andere
Gegenstände auf dem Lenkrad, am
Armaturenbrett im Bereich des Airbag auf
der Beifahrerseite und an den Sitzen
anbringen. Keine Gegenstände (z. B.
Mobiltelefone) auf das Armaturenbrett auf
der Beifahrerseite legen, die das korrekte
Entfalten des Beifahrerairbags verhindern
und außerdem die Fahrzeuginsassen
schwer verletzen könnten.
85)GROSSE GEFAHR: Die entgegen der
Verkehrsrichtung installierten Kindersitze
dürfen auf keinen Fall auf dem Beifahrersitz
installiert werden, wenn der Airbag für
diesen Sitz aktiv ist. Das Auslösen des
Airbags bei einem Aufprall könnte,
unabhängig von der Schwere des
Aufpralls, tödliche Verletzungen für das
mitreisende Baby verursachen. Daher
muss der Beifahrerairbag immer deaktiviert
werden, wenn auf dem Beifahrersitz ein
Kindersitz entgegen der Fahrtrichtung
installiert wird. Außerdem muss der
Beifahrersitz so weit wie möglich nach
hinten geschoben werden, um einen
eventuellen Kontakt des Kindersitzes mit
dem Armaturenbrett zu vermeiden. Der
Beifahrerairbag sofort wieder aktivieren,
wenn man den Kindersitz entfernt hat.
SEITENAIRBAGS
(Sidebags)
(für Versionen / Märkte, wo vorgesehen)
Einige Fahrzeugversionen können mit
einem vorderen Seitenairbag zum
Schutz des Oberkörpers-Beckens auf
der Fahrer- und Beifahrerseite
ausgestattet sein (vordere Sidebags).
Die Seitenairbags schützen die
Insassen bei einem seitlichen Aufprall
mittelhoher Intensität durch das
Luftkissen, das sich zwischen dem
Fahrgast und den Innenteilen der
seitlichen Fahrzeugstruktur aufbläst.
Das Nicht-Auslösen der Seitenairbags
bei anderen Aufprallarten
(Frontalzusammenstoß, Auffahrunfall,
Umkippen usw...) zeigt daher keinen
Fehlbetrieb des Systems an.
Bei einem frontalen Aufprall löst ein
elektronisches Steuergehäuse bei
Bedarf das Aufblasen des Kissens aus.
Das Luftkissen bläst sich augenblicklich
auf und dient als Schutz zwischen
dem Körper der Insassen und
den Fahrzeugteilen, die Verletzungen
hervorrufen können. Sofort danach fällt
das Kissen wieder in sich zusammen.Die Seitenairbags ersetzen nicht die
Sicherheitsgurte, sondern ergänzen
deren Wirksamkeit. Es wird daher
empfohlen, die Sicherheitsgurte immer
anzulegen, was auch in Europa und
den meisten außereuropäischen
Ländern gesetzlich vorgeschrieben ist.
Deshalb ist immer die Verwendung
der Sicherheitsgurte erforderlich, die bei
einem frontalen Zusammenstoß die
richtige Position des Insassen
gewährleisten und verhindern, dass er
bei einem sehr starken Aufprall
hinausgeschleudert wird.
SIDEBAGS
(für Versionen / Märkte, wo vorgesehen)
103F0T0180
107

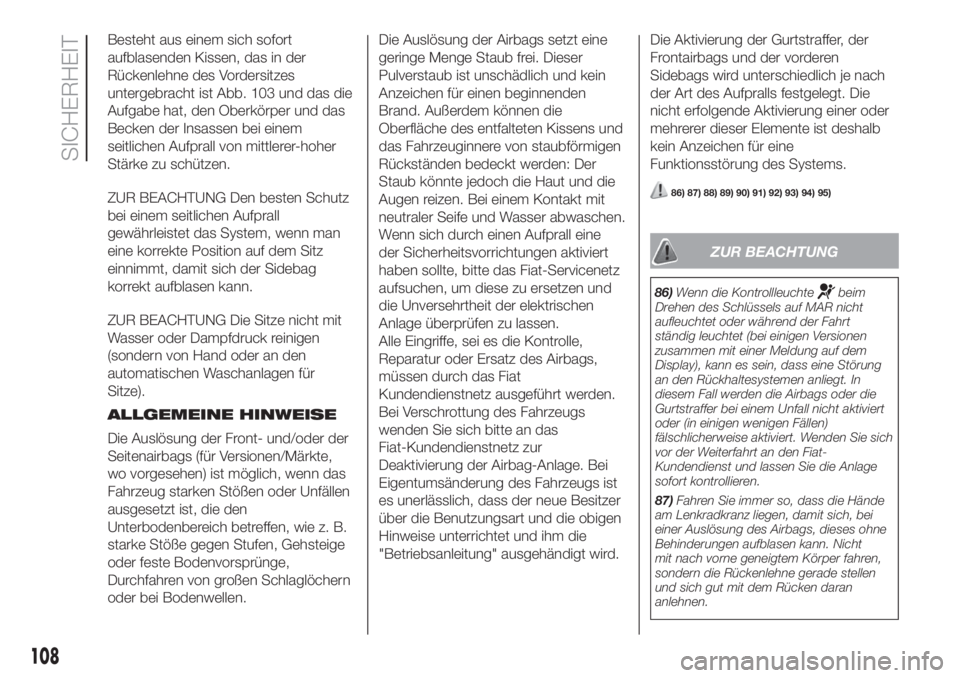

Besteht aus einem sich sofort
aufblasenden Kissen, das in der
Rückenlehne des Vordersitzes
untergebracht ist Abb. 103 und das die
Aufgabe hat, den Oberkörper und das
Becken der Insassen bei einem
seitlichen Aufprall von mittlerer-hoher
Stärke zu schützen.
ZUR BEACHTUNG Den besten Schutz
bei einem seitlichen Aufprall
gewährleistet das System, wenn man
eine korrekte Position auf dem Sitz
einnimmt, damit sich der Sidebag
korrekt aufblasen kann.
ZUR BEACHTUNG Die Sitze nicht mit
Wasser oder Dampfdruck reinigen
(sondern von Hand oder an den
automatischen Waschanlagen für
Sitze).
ALLGEMEINE HINWEISE
Die Auslösung der Front- und/oder der
Seitenairbags (für Versionen/Märkte,
wo vorgesehen) ist möglich, wenn das
Fahrzeug starken Stößen oder Unfällen
ausgesetzt ist, die den
Unterbodenbereich betreffen, wie z. B.
starke Stöße gegen Stufen, Gehsteige
oder feste Bodenvorsprünge,
Durchfahren von großen Schlaglöchern
oder bei Bodenwellen.Die Auslösung der Airbags setzt eine
geringe Menge Staub frei. Dieser
Pulverstaub ist unschädlich und kein
Anzeichen für einen beginnenden
Brand. Außerdem können die
Oberfläche des entfalteten Kissens und
das Fahrzeuginnere von staubförmigen
Rückständen bedeckt werden: Der
Staub könnte jedoch die Haut und die
Augen reizen. Bei einem Kontakt mit
neutraler Seife und Wasser abwaschen.
Wenn sich durch einen Aufprall eine
der Sicherheitsvorrichtungen aktiviert
haben sollte, bitte das Fiat-Servicenetz
aufsuchen, um diese zu ersetzen und
die Unversehrtheit der elektrischen
Anlage überprüfen zu lassen.
Alle Eingriffe, sei es die Kontrolle,
Reparatur oder Ersatz des Airbags,
müssen durch das Fiat
Kundendienstnetz ausgeführt werden.
Bei Verschrottung des Fahrzeugs
wenden Sie sich bitte an das
Fiat-Kundendienstnetz zur
Deaktivierung der Airbag-Anlage. Bei
Eigentumsänderung des Fahrzeugs ist
es unerlässlich, dass der neue Besitzer
über die Benutzungsart und die obigen
Hinweise unterrichtet und ihm die
"Betriebsanleitung" ausgehändigt wird.Die Aktivierung der Gurtstraffer, der
Frontairbags und der vorderen
Sidebags wird unterschiedlich je nach
der Art des Aufpralls festgelegt. Die
nicht erfolgende Aktivierung einer oder
mehrerer dieser Elemente ist deshalb
kein Anzeichen für eine
Funktionsstörung des Systems.
86) 87) 88) 89) 90) 91) 92) 93) 94) 95)
ZUR BEACHTUNG
86)Wenn die Kontrollleuchtebeim
Drehen des Schlüssels auf MAR nicht
aufleuchtet oder während der Fahrt
ständig leuchtet (bei einigen Versionen
zusammen mit einer Meldung auf dem
Display), kann es sein, dass eine Störung
an den Rückhaltesystemen anliegt. In
diesem Fall werden die Airbags oder die
Gurtstraffer bei einem Unfall nicht aktiviert
oder (in einigen wenigen Fällen)
fälschlicherweise aktiviert. Wenden Sie sich
vor der Weiterfahrt an den Fiat-
Kundendienst und lassen Sie die Anlage
sofort kontrollieren.
87)Fahren Sie immer so, dass die Hände
am Lenkradkranz liegen, damit sich, bei
einer Auslösung des Airbags, dieses ohne
Behinderungen aufblasen kann. Nicht
mit nach vorne geneigtem Körper fahren,
sondern die Rückenlehne gerade stellen
und sich gut mit dem Rücken daran
anlehnen.
108
SICHERHEIT

88)Bei einigen Versionen leuchtet bei
einem Defekt der LED(auf der
Abdeckblende der Instrumententafel) die
Kontrollleuchte
auf der
Instrumententafel auf und die Beifahrer-
Airbags werden deaktiviert.
89)Die Rückenlehnen der Vordersitze
keinesfalls mit Schonbezügen abdecken,
wenn Sidebags vorhanden sind.
90)Nicht mit Gegenständen auf dem
Schoß oder vor dem Brustkorb und noch
weniger mit Pfeife, Bleistiften usw.
zwischen den Lippen fahren. Bei einem
Unfall mit Auslösen des Airbags könnten
dadurch schwere Verletzungen entstehen.91)Die Airbags können sich auch bei
abgestelltem Motor aktivieren, wenn die
Startvorrichtung auf MAR steht und das
stehende Fahrzeug von einem anderen
Fahrzeug angefahren wird. Auch bei
stehendem Fahrzeug gilt daher: Die
entgegen der Fahrtrichtung montierten
Kindersitze dürfen auf keinen Fall auf dem
Beifahrersitz installiert werden, wenn der
Airbag für diesen Sitz aktiv sind. Die
Auslösung des Airbags bei einem Aufprall
könnte zu tödlichen Verletzungen des
transportierten Kindes führen. Daher muss
der Beifahrerairbag immer deaktiviert
werden, wenn auf dem Beifahrersitz ein
Kindersitz entgegen der Fahrtrichtung
installiert wird. Außerdem muss der
Beifahrersitz so weit wie möglich nach
hinten geschoben werden, um einen
eventuellen Kontakt des Kindersitzes mit
dem Armaturenbrett zu vermeiden. Der
Beifahrerairbag sofort wieder aktivieren,
wenn man den Kindersitz entfernt hat.
Abschließend wird daran erinnert, dass
keine Sicherheitsvorrichtung (Airbag, oder
Gurtstraffer) auf Grund einer Kollision
ausgelöst wird, wenn die Startvorrichtung
auf STOP steht. Die nicht erfolgte
Aktivierung der Airbags kann in diesen
Fällen nicht als Fehlfunktion des Systems
betrachtet werden.
92)Wenn das Fahrzeug Gegenstand von
Diebstahl oder Diebstahlversuch war, wenn
es Vandalismus, Überschwemmung oder
Hochwasser ausgesetzt war, muss das
Airbag-System vom Fiat-Servicenetz
überprüft werden.93)Beim Drehen des Zündschlüssels auf
MAR leuchtet die Kontrollleuchte
(bei
aktiviertem Front-Airbag auf der
Beifahrerseite) am mittleren Armaturenbrett
einige Sekunden lang, um daran zu
erinnern, dass sich der Beifahrerairbag bei
einem Aufprall aktivieren könnte, danach
muss die Kontrollleuchte wieder ausgehen.
94)Das Auslösen des Frontairbags ist für
Aufprallstärken vorgesehen, die diejenigen
der Gurtstraffer übersteigen. Bei Stößen,
die zwischen den beiden
Betätigungsgrenzen liegen, ist es deshalb
normal, wenn nur die Gurtstraffer in Aktion
treten.
95)Der Airbag ersetzt nicht die
Sicherheitsgurte, sondern verstärkt deren
Wirkung. Da die Frontairbags außerdem bei
einem Frontaufprall mit geringer
Geschwindigkeit, bei einem Seitenaufprall,
bei Auffahrunfällen oder Überschlagen
nicht auslösen, werden die Insassen in
diesen Fällen nur von den
Sicherheitsgurten geschützt, die deshalb
immer angelegt werden müssen.
109

ANLASSEN UND FAHRT
Werfen wir nun einen Blick in die
„Seele” dieses Fahrzeugs, um
zu ermitteln, wie wir alle seine
Möglichkeiten nutzen können.
Sie erfahren, wie Sie unter allen
Bedingungen sicher fahren und immer
auf einen tollen Reisegefährten zählen
können, dem Ihr Komfort und Ihr
Geldbeutel wichtig ist.ANLASSEN DES MOTORS .............111
HANDBREMSE ...............................113
BEIM PARKEN ................................114
BEDIENUNG DES
SCHALTGETRIEBES .......................115
COMFORT-MATIC GETRIEBE .........116
CRUISE CONTROL (TEMPOMAT) ...117
GESCHWINDIGKEITSBEGRENZER
(SPEED BLOCK) .............................119
PARKSENSOREN ...........................120
START&STOP-SYSTEM ..................122
BETANKEN DES FAHRZEUGS ........124
ZUSATZSTOFF FÜR
DIESELEMISSIONEN ADBLUE®
(UREA) ............................................129
ZIEHEN VON ANHÄNGERN ............130
110
ANLASSEN UND FAHRT
