2019 FIAT FIORINO Betriebsanleitung (in German)

WIEDEREINSETZEN DES
RÜCKSITZES
Vorgehensweise:
Sicherstellen, dass die
Sicherheitsgurte nicht verdreht sind;
Das Sitzkissen in die waagerechte
Position bewegen und überprüfen,
dass es korrekt eingerastet ist;
Die Rückenlehne nach hinten kippen
und überprüfen, ob sie korrekt
eingerastet ist.Unter dem Sitzkissen des geteilten
Rücksitzes ist ein Symbol (Abb. 64)
vorgesehen, das das Einhakmanöver
an den Bügeln, die am Boden
verschraubt sind, zeigt.
ZUR BEACHTUNG
28)Wenn man durch Gebiete reist, in
denen wenig Tankmöglichkeiten bestehen,
kann man einen Reservekanister
mitnehmen; dabei sind sie entsprechenden
Gesetze zu beachten und es darf nur ein
zugelassener Kanister, der entsprechend
im Kofferraum fixiert ist, mitgenommen
werden. Obwohl so die Brandgefahr bei
einem Unfall steigt.
29)Bei der Beladung des Kofferraumes
niemals die zulässigen Lasten
überschreiten; siehe Kapitel "Technische
Daten". Immer darauf achten, dass die im
Laderaum enthaltenen Gegenstände gut
verstaut sind, um zu vermeiden, dass
sie durch eine plötzliche Bremsung nach
vorne geschleudert werden und
Fahrzeuginsassen verletzen.
30)Es ist strengstens verboten den
Rücksitz mit umgeklappter Rückenlehne für
den Transport von Ladung oder Gepäck
zu benutzen. Die Last könnte gegen die
Rückenlehne der Vordersitze geschleudert
werden und schwere Verletzungen an
den Fahrzeuginsassen hervorrufen.
AUSSTATTUNG MIT
ERDGASANLAGE
(Natural Power)
31) 32) 33)
5) 6) 7)
EINFÜHRUNG
Charakteristisch für die Version "Natural
Power" des Fiat Panda sind die zwei
Kraftstoffversorgungsanlagen: eine für
Benzin und eine für Erdgas (Methan).
Auswahl der Kraftstoffversorgung
Der Fiat Ducato Natural Power ist
vorrangig für den Erdgasbetrieb
konfiguriert.
Wenn der Erdgasvorrat zur Neige geht
und der Druck in der Flasche für den
Betrieb nicht mehr ausreicht, erfolgt die
automatische Umschaltung auf
Benzinbetrieb.
Das Anlassen des Motors erfolgt immer
mit Benzin mit automatischer
Umschaltung auf Erdgase, sobald die
optimalen Bedingungen
(Kühlmitteltemperatur, Mindestgrenze
der Motordrehzahl) für den Übergang
zum Ergas-Betrieb erreicht sind.63F0T0199
64F0T0302
39

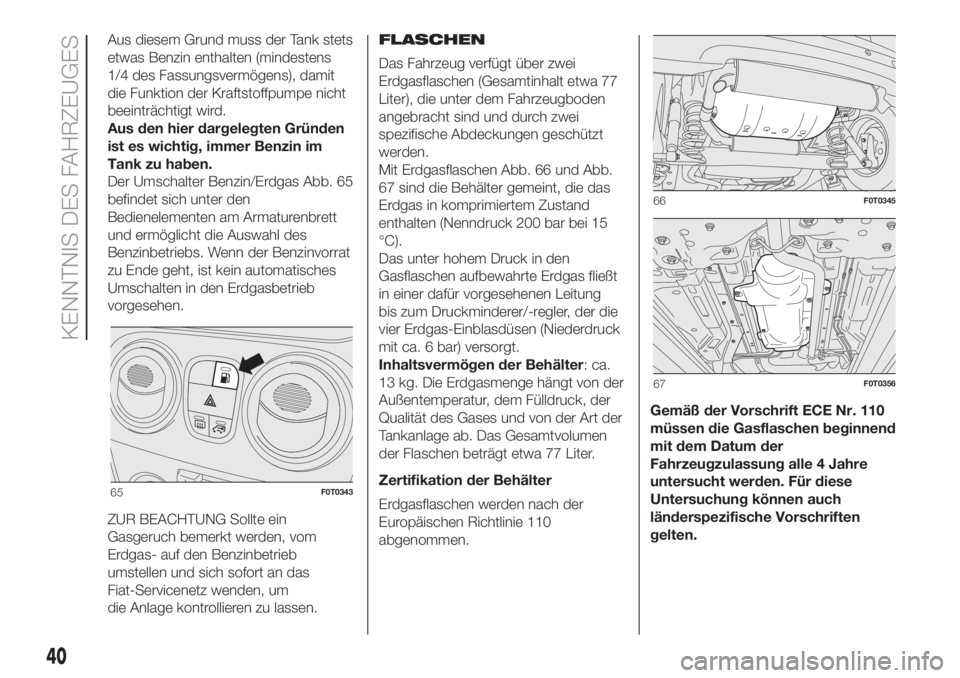

Aus diesem Grund muss der Tank stets
etwas Benzin enthalten (mindestens
1/4 des Fassungsvermögens), damit
die Funktion der Kraftstoffpumpe nicht
beeinträchtigt wird.
Aus den hier dargelegten Gründen
ist es wichtig, immer Benzin im
Tank zu haben.
Der Umschalter Benzin/Erdgas Abb. 65
befindet sich unter den
Bedienelementen am Armaturenbrett
und ermöglicht die Auswahl des
Benzinbetriebs. Wenn der Benzinvorrat
zu Ende geht, ist kein automatisches
Umschalten in den Erdgasbetrieb
vorgesehen.
ZUR BEACHTUNG Sollte ein
Gasgeruch bemerkt werden, vom
Erdgas- auf den Benzinbetrieb
umstellen und sich sofort an das
Fiat-Servicenetz wenden, um
die Anlage kontrollieren zu lassen.FLASCHEN
Das Fahrzeug verfügt über zwei
Erdgasflaschen (Gesamtinhalt etwa 77
Liter), die unter dem Fahrzeugboden
angebracht sind und durch zwei
spezifische Abdeckungen geschützt
werden.
Mit Erdgasflaschen Abb. 66 und Abb.
67 sind die Behälter gemeint, die das
Erdgas in komprimiertem Zustand
enthalten (Nenndruck 200 bar bei 15
°C).
Das unter hohem Druck in den
Gasflaschen aufbewahrte Erdgas fließt
in einer dafür vorgesehenen Leitung
bis zum Druckminderer/-regler, der die
vier Erdgas-Einblasdüsen (Niederdruck
mit ca. 6 bar) versorgt.
Inhaltsvermögen der Behälter: ca.
13 kg. Die Erdgasmenge hängt von der
Außentemperatur, dem Fülldruck, der
Qualität des Gases und von der Art der
Tankanlage ab. Das Gesamtvolumen
der Flaschen beträgt etwa 77 Liter.
Zertifikation der Behälter
Erdgasflaschen werden nach der
Europäischen Richtlinie 110
abgenommen.Gemäß der Vorschrift ECE Nr. 110
müssen die Gasflaschen beginnend
mit dem Datum der
Fahrzeugzulassung alle 4 Jahre
untersucht werden. Für diese
Untersuchung können auch
länderspezifische Vorschriften
gelten.
65F0T0343
66F0T0345
67F0T0356
40
KENNTNIS DES FAHRZEUGES

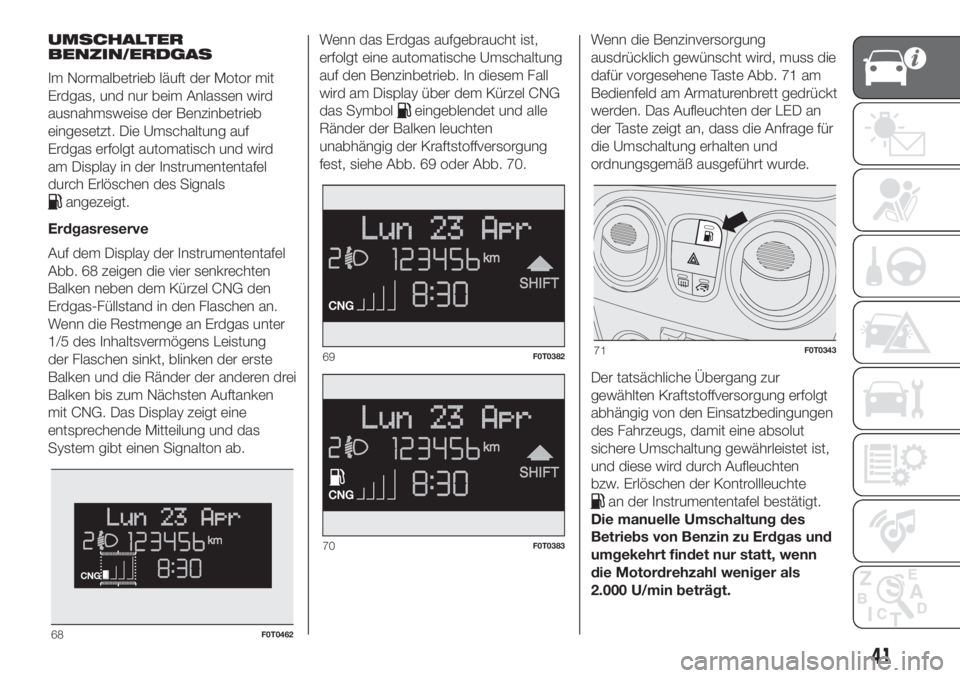

UMSCHALTER
BENZIN/ERDGAS
Im Normalbetrieb läuft der Motor mit
Erdgas, und nur beim Anlassen wird
ausnahmsweise der Benzinbetrieb
eingesetzt. Die Umschaltung auf
Erdgas erfolgt automatisch und wird
am Display in der Instrumententafel
durch Erlöschen des Signals
angezeigt.
Erdgasreserve
Auf dem Display der Instrumententafel
Abb. 68 zeigen die vier senkrechten
Balken neben dem Kürzel CNG den
Erdgas-Füllstand in den Flaschen an.
Wenn die Restmenge an Erdgas unter
1/5 des Inhaltsvermögens Leistung
der Flaschen sinkt, blinken der erste
Balken und die Ränder der anderen drei
Balken bis zum Nächsten Auftanken
mit CNG. Das Display zeigt eine
entsprechende Mitteilung und das
System gibt einen Signalton ab.Wenn das Erdgas aufgebraucht ist,
erfolgt eine automatische Umschaltung
auf den Benzinbetrieb. In diesem Fall
wird am Display über dem Kürzel CNG
das Symbol
eingeblendet und alle
Ränder der Balken leuchten
unabhängig der Kraftstoffversorgung
fest, siehe Abb. 69 oder Abb. 70.Wenn die Benzinversorgung
ausdrücklich gewünscht wird, muss die
dafür vorgesehene Taste Abb. 71 am
Bedienfeld am Armaturenbrett gedrückt
werden. Das Aufleuchten der LED an
der Taste zeigt an, dass die Anfrage für
die Umschaltung erhalten und
ordnungsgemäß ausgeführt wurde.
Der tatsächliche Übergang zur
gewählten Kraftstoffversorgung erfolgt
abhängig von den Einsatzbedingungen
des Fahrzeugs, damit eine absolut
sichere Umschaltung gewährleistet ist,
und diese wird durch Aufleuchten
bzw. Erlöschen der Kontrollleuchte
an der Instrumententafel bestätigt.
Die manuelle Umschaltung des
Betriebs von Benzin zu Erdgas und
umgekehrt findet nur statt, wenn
die Motordrehzahl weniger als
2.000 U/min beträgt.
68F0T0462
69F0T0382
70F0T0383
71F0T0343
41

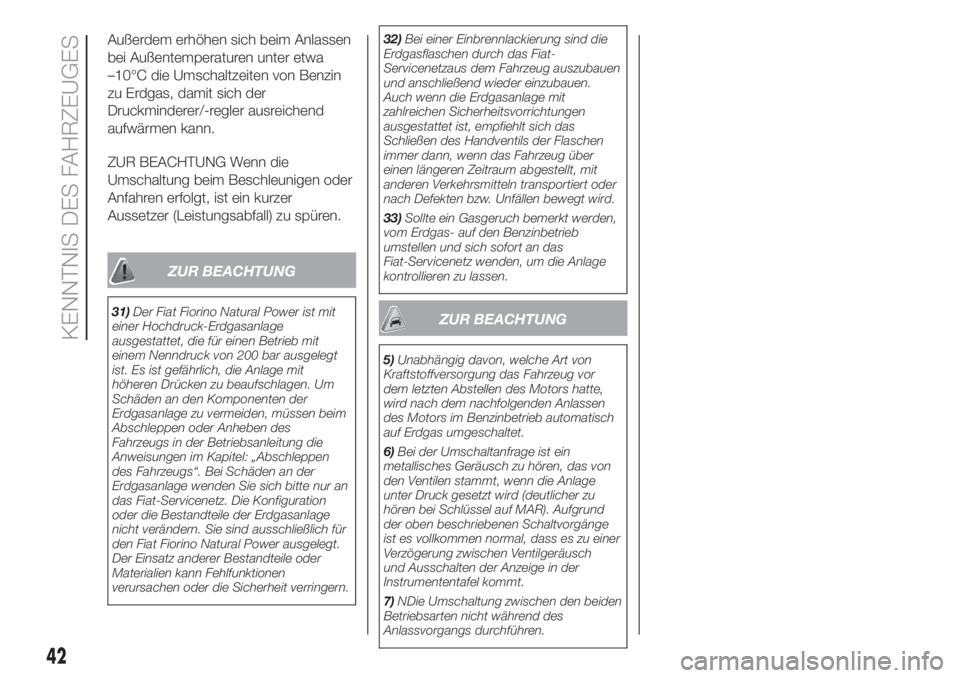

Außerdem erhöhen sich beim Anlassen
bei Außentemperaturen unter etwa
–10°C die Umschaltzeiten von Benzin
zu Erdgas, damit sich der
Druckminderer/-regler ausreichend
aufwärmen kann.
ZUR BEACHTUNG Wenn die
Umschaltung beim Beschleunigen oder
Anfahren erfolgt, ist ein kurzer
Aussetzer (Leistungsabfall) zu spüren.
ZUR BEACHTUNG
31)Der Fiat Fiorino Natural Power ist mit
einer Hochdruck-Erdgasanlage
ausgestattet, die für einen Betrieb mit
einem Nenndruck von 200 bar ausgelegt
ist. Es ist gefährlich, die Anlage mit
höheren Drücken zu beaufschlagen. Um
Schäden an den Komponenten der
Erdgasanlage zu vermeiden, müssen beim
Abschleppen oder Anheben des
Fahrzeugs in der Betriebsanleitung die
Anweisungen im Kapitel: „Abschleppen
des Fahrzeugs“. Bei Schäden an der
Erdgasanlage wenden Sie sich bitte nur an
das Fiat-Servicenetz. Die Konfiguration
oder die Bestandteile der Erdgasanlage
nicht verändern. Sie sind ausschließlich für
den Fiat Fiorino Natural Power ausgelegt.
Der Einsatz anderer Bestandteile oder
Materialien kann Fehlfunktionen
verursachen oder die Sicherheit verringern.32)Bei einer Einbrennlackierung sind die
Erdgasflaschen durch das Fiat-
Servicenetzaus dem Fahrzeug auszubauen
und anschließend wieder einzubauen.
Auch wenn die Erdgasanlage mit
zahlreichen Sicherheitsvorrichtungen
ausgestattet ist, empfiehlt sich das
Schließen des Handventils der Flaschen
immer dann, wenn das Fahrzeug über
einen längeren Zeitraum abgestellt, mit
anderen Verkehrsmitteln transportiert oder
nach Defekten bzw. Unfällen bewegt wird.
33)Sollte ein Gasgeruch bemerkt werden,
vom Erdgas- auf den Benzinbetrieb
umstellen und sich sofort an das
Fiat-Servicenetz wenden, um die Anlage
kontrollieren zu lassen.ZUR BEACHTUNG
5)Unabhängig davon, welche Art von
Kraftstoffversorgung das Fahrzeug vor
dem letzten Abstellen des Motors hatte,
wird nach dem nachfolgenden Anlassen
des Motors im Benzinbetrieb automatisch
auf Erdgas umgeschaltet.
6)Bei der Umschaltanfrage ist ein
metallisches Geräusch zu hören, das von
den Ventilen stammt, wenn die Anlage
unter Druck gesetzt wird (deutlicher zu
hören bei Schlüssel auf MAR). Aufgrund
der oben beschriebenen Schaltvorgänge
ist es vollkommen normal, dass es zu einer
Verzögerung zwischen Ventilgeräusch
und Ausschalten der Anzeige in der
Instrumententafel kommt.
7)NDie Umschaltung zwischen den beiden
Betriebsarten nicht während des
Anlassvorgangs durchführen.
42
KENNTNIS DES FAHRZEUGES

KENNTNIS DER INSTRUMENTENTAFEL
Dieser Teil der Betriebsanleitung liefert
alle nützlichen Informationen, um die
Funktionen der Instrumententafel zu
kennen, zu interpretieren und korrekt

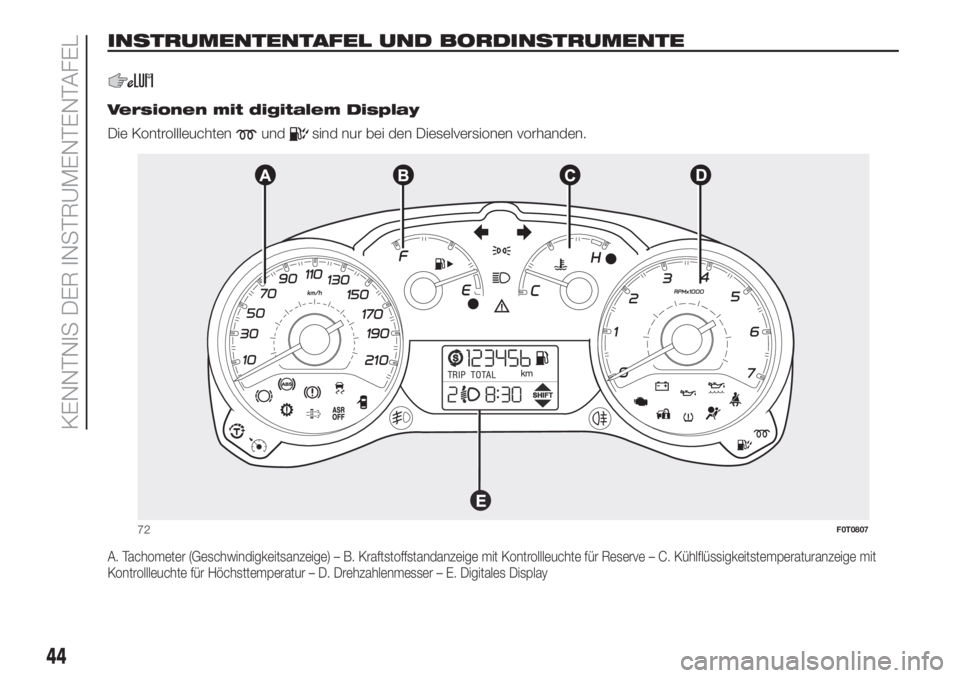

einzusetzen.INSTRUMENTENTAFEL UND
BORDINSTRUMENTE ..................... 44
DIGITALES DISPLAY ....................... 48
MULTIFUNKTIONSDISPLAY ............ 49
TRIP COMPUTER ........................... 51
KONTROLLLEUCHTEN UND
MELDUNGEN ................................. 53
-UNGENÜGENDE
BREMSFLÜSSIGKEIT/HANDBREMSE
ANGEZOGEN ...................................... 54
-STÖRUNG EBD ................................. 55
-AIRBAG DEFEKT ............................... 55
-SICHERHEITSGURTE NICHT
ANLEGEN ........................................... 56
-STÖRUNG AM GETRIEBE ................. 56
-ZU HOHE TEMPERATUR DER
MOTORKÜHLFLÜSSIGKEIT ................ 57
-UNZUREICHENDE
BATTERIELADUNG ............................. 58
-ÖLDRUCK ZU NIEDRIG -
SCHLECHTE ÖLQUALITÄT ................. 59
-MOTORÖL MINDESTSTAND ............. 60
-UNVOLLSTÄNDIGES SCHLIESSEN
DER TÜREN ........................................ 60
-STÖRUNG DER SERVOLENKUNG .... 60
-STÖRUNG EINSPRITZSYSTEM
(Versionen Multijet) - STÖRUNG EOBD
MOTORSTEUERGERÄT
(Benzinversionen)................................. 62
-ABS STÖRUNG ................................. 64
-KRAFTSTOFFRESERVE ..................... 64
-VORGLÜHEN (Versionen MultiJet) -
STÖRUNG VORGLÜHEN
(Versionen Multijet) ............................... 65
-WASSER IM DIESELFILTER
(Multijet-Versionen) .............................. 65-Anzeige für niedrigen Stand der
Zusatzflüssigkeit für
Dieselemissionen (UREA) ..................... 66
-WEGFAHRSPERRE FIAT-CODE
DEFEKT - STÖRUNG ALARM (für
Versionen/Märkte, wo vorgesehen) -
EINBRUCHSVERSUCH ....................... 67
-ALLGEMEINE FEHLERMELDUNG ..... 68
-REINIGUNG DPF (PARTIKELFILTER)
LÄUFT ................................................. 70
-STÖRUNG HILL HOLDER .................. 71
-iTPMS-SYSTEM ................................. 71
-BREMSBELÄGE ABGENUTZT ........... 71
-STÖRUNG DER PARKSENSOREN .... 72
-SYSTEMSTÖRUNG START&STOP .... 72
-ASR-SYSTEM DEAKTIVIERT.............. 72
-AKTIVIERUNG DES
TRACTION-PLUS-SYSTEMS............... 73
-NEBELSCHLUSSLEUCHTEN............. 73
-STANDLICHT –
FOLLOW ME HOME ............................ 75
-FAHRTRICHTUNGSANZEIGER
LINKS (intermittierend) ......................... 75
-FAHRTRICHTUNGSANZEIGER
RECHTS (intermittierend) ..................... 75
-NEBELSCHEINWERFER .................... 76
-GESCHWINDIGKEITSREGLER
(CRUISE-CONTROL) ........................... 76
-FERNLICHT ....................................... 76
-GEAR SHIFT INDICATION .................. 77
-ANZEIGE FÜR NIEDRIGEN STAND
DER ZUSATZFLÜSSIGKEIT FÜR
DIESELEMISSIONEN (UREA) ............... 78
-CNG-ANLAGE FEHLERHAFT............. 78
43

INSTRUMENTENTAFEL UND BORDINSTRUMENTE.
.
Versionen mit digitalem Display
Die Kontrollleuchten
undsind nur bei den Dieselversionen vorhanden.
A. Tachometer (Geschwindigkeitsanzeige) – B. Kraftstoffstandanzeige mit Kontrollleuchte für Reserve – C. Kühlflüssigkeitstemperaturanzeige mit
Kontrollleuchte für Höchsttemperatur – D. Drehzahlenmesser – E. Digitales Display
72F0T0807
44
KENNTNIS DER INSTRUMENTENTAFEL

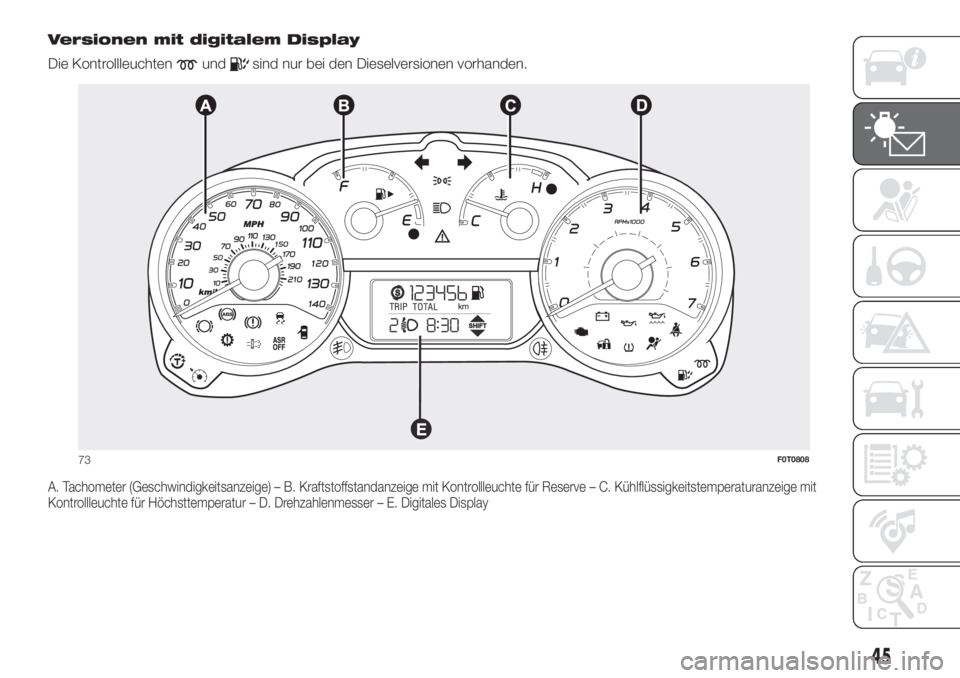

Versionen mit digitalem Display
Die Kontrollleuchten
undsind nur bei den Dieselversionen vorhanden.
A. Tachometer (Geschwindigkeitsanzeige) – B. Kraftstoffstandanzeige mit Kontrollleuchte für Reserve – C. Kühlflüssigkeitstemperaturanzeige mit
Kontrollleuchte für Höchsttemperatur – D. Drehzahlenmesser – E. Digitales Display
73F0T0808
45

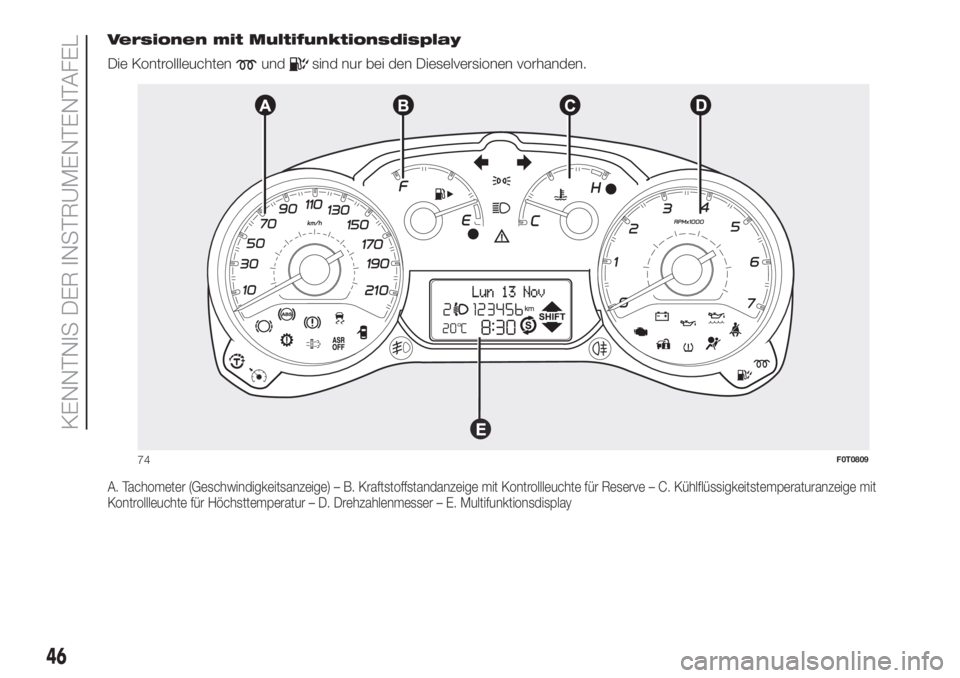

Versionen mit Multifunktionsdisplay
Die Kontrollleuchten
undsind nur bei den Dieselversionen vorhanden.
A. Tachometer (Geschwindigkeitsanzeige) – B. Kraftstoffstandanzeige mit Kontrollleuchte für Reserve – C. Kühlflüssigkeitstemperaturanzeige mit
Kontrollleuchte für Höchsttemperatur – D. Drehzahlenmesser – E. Multifunktionsdisplay
74F0T0809
46
KENNTNIS DER INSTRUMENTENTAFEL
