2019 FIAT 500X Manual de Uso e Manutenção (in Portuguese)

premir a fundo o pedal do travão e
mantê-lo premido;
inserir perpendicularmente a chave
de parafusos, fornecida, no furo B
fig. 154 e atuar na alavanca de
desbloqueio;
colocar a alavanca da caixa de
velocidades na posição N
(Ponto-morto);
voltar a montar correctamente a
moldura e o fole da alavanca das
mudanças;
ligar o motor.
CAIXA AUTOMÁTICA
– EXTRAÇÃO DA
CHAVE
78)
A chave de ignição (para versões com
chave mecânica) só é extraível com a
alavanca das mudanças na posição P
(Estacionamento).
Se a bateria do veículo estiver
descarregada, a chave de ignição, se
inserida, permanece bloqueada na
respectiva sede.
Para extrair mecanicamente a chave,
proceder do seguinte modo:
parar o veículo em condições de
segurança, engatar uma mudança e
accionar o travão de estacionamento
eléctrico;
utilizando a chave A
fig. 155 fornecida (situada no interior da
caixa com a documentação de bordo),
desapertar os parafusos de fixação B
fig. 156 do revestimento inferior C;
153F1B0742
154F1B0743
191

remover o revestimento inferior C
fig. 156 da coluna de direcção,
desprendendo-o da respectiva sede;
com uma mão, puxar para baixo a
lingueta D fig. 157 e, com a outra,
extrair a chave, retirando-a para fora;
uma vez extraída a chave, voltar a
montar o revestimento inferior C
fig. 156, certificando-se do seu
correcto bloqueio e apertar a fundo os
parafusos de fixação B.
ATENÇÃO
78)É aconselhável mandar efectuar o
procedimento de remontagem junto da
Rede de Assistência Fiat. Caso se pretenda
proceder de modo autónomo, prestar
particular atenção ao correto acoplamento
das molas de engate. Caso contrário, pode
verificar-se ruído devido à fixação incorreta
do revestimento inferior com o superior.
155F1B0022C
156F1B0143C157F1B0222C
192

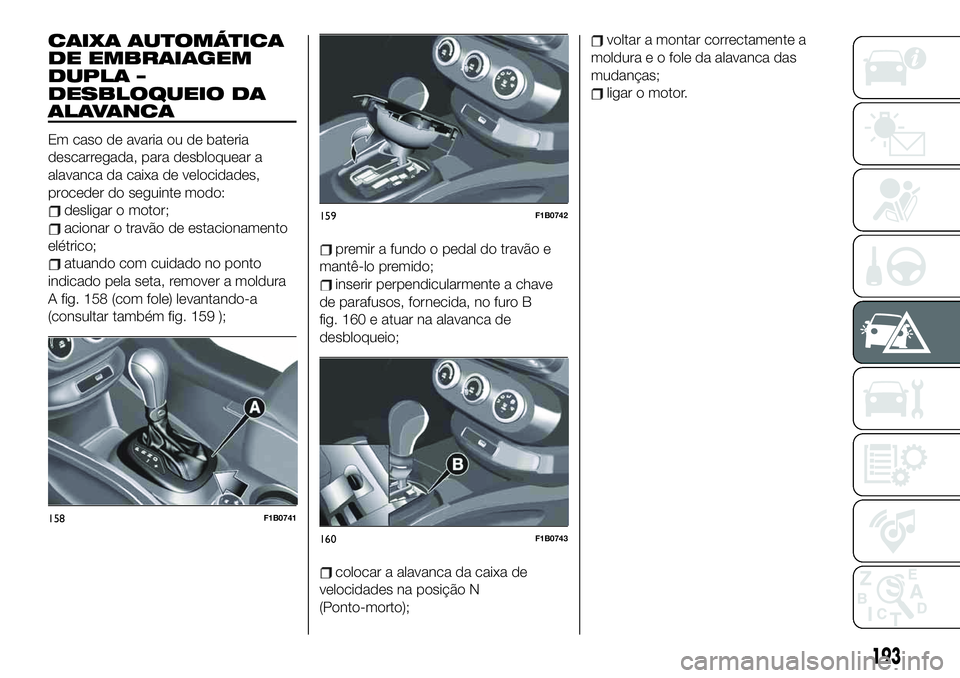

EM EMERGÊNCIA

CAIXA AUTOMÁTICA
DE EMBRAIAGEM
DUPLA –
DESBLOQUEIO DA
ALAVANCA
Em caso de avaria ou de bateria
descarregada, para desbloquear a
alavanca da caixa de velocidades,
proceder do seguinte modo:
desligar o motor;
acionar o travão de estacionamento
elétrico;
atuando com cuidado no ponto
indicado pela seta, remover a moldura
A fig. 158 (com fole) levantando-a
(consultar também fig. 159 );premir a fundo o pedal do travão e
mantê-lo premido;
inserir perpendicularmente a chave
de parafusos, fornecida, no furo B
fig. 160 e atuar na alavanca de
desbloqueio;
colocar a alavanca da caixa de
velocidades na posição N
(Ponto-morto);
voltar a montar correctamente a
moldura e o fole da alavanca das
mudanças;
ligar o motor.
158F1B0741
159F1B0742
160F1B0743
193

CAIXA AUTOMÁTICA
DE EMBRAIAGEM
DUPLA – EXTRAÇÃO
DA CHAVE
79)
A chave de ignição (para versões com
chave mecânica) só é extraível com a
alavanca da caixa de velocidades na
posição P (Estacionamento).
Se a bateria do veículo estiver
descarregada, a chave de ignição, se
inserida, permanece bloqueada na
respetiva sede.
Para extrair mecanicamente a chave,
proceder do seguinte modo:
parar o veículo em condições de
segurança, engatar uma mudança e
acionar o travão de mão elétrico;
utilizando a chave A
fig. 161 fornecida (situada no interior da
caixa com a documentação de bordo),
desapertar os parafusos de fixação B
fig. 162 do revestimento inferior C;
remover o revestimento inferior C
fig. 162 da coluna de direção,
desprendendo-o da sede;
com uma mão, puxar para baixo a
lingueta D fig. 163 e, com a outra,
extrair a chave, retirando-a para fora;
uma vez extraída a chave, voltar a
montar o revestimento inferior C
fig. 162, certificando-se do seu correto
bloqueio e apertar a fundo os parafusos
de fixação B.
161F1B0022C
162F1B0143C163F1B0222C
194
EM EMERGÊNCIA

ATENÇÃO
79)É aconselhável mandar efectuar o
procedimento de remontagem junto da
Rede de Assistência Fiat. Caso se pretenda
proceder de modo autónomo, prestar
particular atenção ao correto acoplamento
das molas de engate. Caso contrário, pode
verificar-se ruído devido à fixação incorreta
do revestimento inferior com o superior.
REBOQUE DO
VEÍCULO
ENGATE DO ANEL DE
REBOQUE
163) 164) 165)
O anel de reboque, fornecido, está
situado na caixa de ferramentas
presente no interior da bagageira.
Dianteira
Proceder do seguinte modo:
atuando no ponto indicado pela seta,
desengatar o tampão A (fig. 164ou
fig. 165, consoante as versões);
recuperar o anel de reboque B e
apertá-lo a fundo no perno roscado
anterior.Traseira
Proceder do seguinte modo:atuando no ponto indicado pela seta,
desengatar o tampão A ( fig. 166ou
fig. 167, consoante as versões);
recuperar o anel de reboque B e
apertá-lo a fundo no perno roscado
posterior.
164F1B0716
165F1B0196C
166F1B0717
195

AVISO
163)Para versões equipadas com chave
mecânica, antes de iniciar o reboque,
rodar a chave de ignição para a posição
MAR e, de seguida, para STOP, sem a
extrair. Retirando a chave ativa-se
automaticamente o bloqueio da direção,
não sendo possível virar as rodas.
Certificar-se também de que a caixa de
velocidades está posicionada em ponto
morto (para versões equipadas com caixa
automática, certificar-se de que a alavanca
das mudanças está na posição N). Para
versões com chave eletrónica, deslocar o
dispositivo de arranque para MAR e, de
seguida, para STOP, sem abrir a porta.164)Durante o reboque, lembrar-se que,
não tendo a ajuda do servofreio e da
direção assistida eletromecânica para
travar é necessário exercer mais força no
pedal e para virar é necessário uma ação
mais enérgica no volante. Não utilizar
cabos flexíveis para efetuar o reboque e
evitar os esticões. Durante as operações
de reboque, certificar-se de que a fixação
da junta no veículo não danifique os
componentes em contacto. Ao rebocar o
veículo, é obrigatório respeitar as normas
específicas de circulação rodoviária,
relativas quer ao dispositivo de reboque
quer ao comportamento a ter na estrada.
Durante o reboque do veículo, não ligar o
motor. Antes de apertar o anel, limpar
cuidadosamente a sede roscada. Antes de
iniciar o reboque do veículo, certificar-se
também de que se apertou a fundo o anel
no respetivo alojamento.
165)Os ganchos de reboque dianteiro e
traseiro devem ser utilizados unicamente
para operações de socorro no piso da
estrada. É permitido o reboque em troços
breves com a utilização de um dispositivo
específico em conformidade com o código
da estrada (barra rígida), movimentação do
veículo no piso da estrada como
preparação para o reboque ou par o
transporte com reboque. Os ganchos NÃO
DEVEM ser utilizados para operações de
recuperação do veículo fora do piso da
estrada ou na presença de obstáculos
e/ou para operações de reboque mediante
cabos ou outros dispositivos não rígidos.
Respeitando as condições acima
mencionadas, o reboque deve ocorrer
com os dois veículos (o rebocador e o
rebocado) o mais possível alinhados no
mesmo eixo mediano.
167F1B0738
196
EM EMERGÊNCIA

MANUTENÇÃO E CUIDADOS
Uma correcta manutenção permite
manter as prestações do veículo ao
longo do tempo, reduzir os custos de
funcionamento e proteger a eficiência
dos sistemas de segurança.
Neste capítulo, explica-se como.MANUTENÇÃO PROGRAMADA . .198
COMPARTIMENTO DO MOTOR. . .211
RECARGA DA BATERIA........222
PROCEDIMENTOS DE
MANUTENÇÃO.............223
ELEVAÇÃO DO VEÍCULO.......226
RODAS E PNEUS............227
CARROÇARIA..............228
INTERIORES...............230
197

MANUTENÇÃO
PROGRAMADA
Uma correcta manutenção é
determinante para garantir ao veículo
uma longa duração em condições
ideais.
Por isso, a Fiat definiu uma série de
controlos e de intervenções de
manutenção em intervalos
quilométricos ou temporais
preestabelecidos, como descrito no
Plano de Manutenção Programada.
Para garantir o estado ideal de
eficiência do veículo, nas páginas
seguintes ao Plano de Manutenção
Programada estão listados alguns
controlos periódicos adicionais, a
efetuar com maior frequência
relativamente ao intervalo normal das
revisões.
O serviço de Manutenção Programada
é efetuado pela Rede de Assistência
Fiat, com tempos ou quilómetros/
milhas prefixados. Se, durante a
realização de cada intervenção, para
além das operações previstas, houver a
necessidade de outras substituições ou
reparações, estas só poderão ser
efetuadas com a concordância explícita
do Cliente. Se se utilizar
frequentemente o veículo para o
reboque de atrelados, reduzir o
intervalo entre uma manutençãoprogramada e a seguinte.
O Cliente pode solicitar intervenções de
assistência fora da Rede de Assistência
Fiat autorizada, sem que tal invalide a
garantia em vigor. A garantia é
condicionada à realização da
manutenção programada constante,
como indicado no Manual de uso e
manutenção. O Cliente pode optar por
realizar esta manutenção, como
qualquer outra reparação abrangida
pela garantia, em qualquer oficina (que
pertença ou não à Rede de Assistência
Fiat), desde que esta disponha dos
meios adequados e seguir as
indicações presentes no Manual de uso
e manutenção.
ATENÇÃO As revisões de Manutenção
Programada são prescritas pelo
Fabricante. A não execução dos
mesmos pode comportar a anulação
da garantia. E aconselhável partilhar
com a Rede de Assistência Fiat
qualquer dúvida relativa ao correto
funcionamento do veículo, sem
aguardar a execução da revisão
posterior.
198
MANUTENÇÃO E CUIDADOS
