AVISO
57)O sistema constitui uma ajuda na
condução do veículo, NÃO avisa o
condutor da aproximação dos veículos que
se encontram no exterior das zonas de
deteção. O condutor deve sempre manter
um nível de atenção adequado às
condições do trânsito, da estrada e no
controlo da trajetória do veículo.
58)O sistema constitui uma ajuda à
condução: o condutor nunca deve reduzir
a atenção durante a condução. A
responsabilidade da condução está
sempre confiada ao condutor, que deve ter
em consideração as condições do tráfego
para conduzir em completa segurança. O
condutor deve manter sempre uma
distância de segurança relativamente ao
veículo que o precede.
59)Se, durante a intervenção do sistema,
o condutor carregar a fundo no pedal do
acelerador ou efetuar uma viragem rápida,
é possível que a função de travagem
automática se interrompa (por ex., para
permitir um eventual desvio de um
obstáculo).
60)O sistema intervém em veículos que
viajam na própria faixa de rodagem. No
entanto, não são tidos em consideração
pessoas, animais e objetos (por ex.
carrinhos de bebé).61)Caso o veículo, para intervenções de
manutenção, tenha de ser colocado num
banco de rolos ou caso seja submetido a
uma lavagem automática de rolos, tendo
um obstáculo na parte dianteira (por ex.,
um outro veículo, uma parede ou outro
obstáculo), o sistema pode detetar a
presença e intervir. Neste caso, é,
portanto, necessário desativar o sistema
atuando nas definições do sistema
Uconnect™.
62)Se o sistema iTPMS assinalar a perda
de pressão dos pneus, recomenda-se
controlar a pressão dos quatro pneus.
63)O sistema iTPMS não exime o
condutor da obrigação de controlar a
pressão dos pneus todos os meses; não
deve ser considerado como um sistema
substitutivo de manutenção ou segurança.
64)A pressão dos pneus deve ser
verificada com os pneus frios. Se, por
qualquer motivo, for controlada a pressão
com os pneus quentes, não reduzir a
pressão mesmo se for superior ao valor
previsto e repetir o controlo quando os
pneus estiverem frios
65)O sistema iTPMS não é capaz de
assinalar perdas imprevistas da pressão
dos pneus (por ex. em caso de
rebentamento de um pneu). Neste caso
parar o veículo travando com cautela e
sem efetuar viragens bruscas.
66)O sistema fornece apenas um aviso de
baixa pressão dos pneus: não é capaz de
os encher.
67)O enchimento insuficiente dos pneus
aumenta os consumos de combustível,
reduz a duração da faixa de rolamento e
pode influir na capacidade de conduzir o
veículo de modo seguro.
ATENÇÃO
22)O sensor pode ter funcionalidade
limitada ou ausente devido às condições
atmosféricas, tais como chuva forte,
granizo, presença de nevoeiro cerrado ou
neve abundante.
23)A área de para-choques à frente do
sensor não deve estar coberta de
adesivos, faróis auxiliares ou qualquer outro
objecto.
24)A intervenção do sistema pode ser
inesperada ou retardada quando em outros
veículos estiverem presentes cargas
salientes lateralmente, em cima ou atrás
relativamente às dimensões normais do
veículo.
25)A funcionalidade pode ficar
comprometida por uma qualquer
modificação estrutural efectuada no veículo
como, por exemplo, uma modificação do
alinhamento frontal, mudança dos pneus,
ou uma carga mais elevada relativamente à
padrão prevista para o veículo.
26)Reparações incorrectas realizadas na
parte frontal do veículo (por ex.
para-choques, chassis) podem alterar a
posição do sensor do radar e
comprometer o seu funcionamento.
Dirigir-se à Rede de Assistência Fiat para
qualquer reparação deste tipo.
27)Não alterar ou realizar intervenções no
sensor do radar ou na câmara localizada
no para-brisas. Em caso de avaria do
sensor, é necessário dirigir-se à Rede de
Assistência Fiat.
95

28)Em caso de reboque de atrelados (com
módulos instalados posteriormente à
aquisição do veículo), de veículo rebocado
ou durante as manobras de carga em
camião (ou no interior de veículos
destinados ao transporte), é necessário
desactivar o sistema através do sistema
Uconnect™.
29)Evitar lavagens com jatos de alta
pressão na zona inferior do para-choques:
em particular, evitar mexer no conector
eléctrico do sistema.
30)Atenção a reparações e novas pinturas
na zona à volta do sensor (moldura que
cobre o sensor no lado esquerdo do
para-choques). Em caso de choques
frontais, o sensor pode desactivar-se
automaticamente e visualizar, no display,
uma sinalização para indicar que é
necessário mandar reparar o sensor.
Também na ausência de sinalizações de
avaria, desactivar a funcionalidade do
sistema se se suspeitar que a posição do
sensor do radar foi alterada (por ex. devido
a embates frontais a baixa velocidade
como nas manobras de estacionamento).
Nestes casos, dirigir-se à Rede de
Assistência Fiat para proceder ao
realinhamento ou à substituição do sensor
do radar.SISTEMAS DE
PROTEÇÃO DOS
OCUPANTES
Um dos mais importantes acessórios
de segurança do veículo está
representado pelos seguintes sistemas
de protecção:
cintos de segurança;
sistema SBR (Seat Belt Reminder);
apoio da cabeça;
sistemas de retenção para crianças;
Airbags frontais e laterais.
Prestar a máxima atenção às
informações fornecidas nas páginas
seguintes. De facto, é de fundamental
importância que os sistemas de
protecção sejam utilizados do modo
correcto para garantir a máxima
segurança possível ao condutor e aos
passageiros.
Para a descrição sobre a regulação dos
apoios de cabeça, consultar o capítulo
“Apoios de cabeça” no capítulo
“Conhecimento do veículo”.
CINTOS DE
SEGURANÇA
Todos os lugares nos bancos do
veículo estão equipados com cintos de
segurança com três pontos de fixação,
com respectivo enrolador.
O mecanismo do enrolador intervém
bloqueando a fita em caso de travagem
brusca ou de forte desaceleração
devido a um embate. Esta
característica permite, em condições
normais, o livre deslizamento da fita no
cinto, de modo a adaptar-se
perfeitamente ao corpo do ocupante.
Em caso de acidente ou de travagens
bruscas, objetos posicionados sobre a
cortina poderão ser projetados para o
interior do habitáculo, com o risco de
ferir os ocupantes.
O condutor deve respeitar (e fazer
respeitar a todos os passageiros) as
disposições legislativas locais relativas
à obrigação e formas de utilização dos
cintos de segurança.
Apertar sempre os cintos de segurança
antes de iniciar a viagem.
96
SEGURANÇA

UTILIZAÇÃO DOS
CINTOS DE SEGURANÇA
Colocar o cinto de segurança
mantendo o tronco erecto e apoiado
contra o encosto.
Para apertar os cintos, segurar na
lingueta de engate A fig. 63 e
introduzi-la na sede da fivela B, até
ouvir um estalido de bloqueio.
Se, durante a extração do cinto, este
se bloquear, é necessário deixá-lo
enrolar por um breve troço e puxá-lo
novamente evitando manobras
bruscas.
Para desapertar o cinto, premir o botão
C fig. 63 e acompanhar o cinto durante
a sua recolha de modo a evitar que
fique torcido.
68) 69)
Com o veículo estacionado em
estradas com forte inclinação, o
enrolador pode bloquear, o que é
normal. Além disso, o mecanismo do
enrolador bloqueia o cinto a cada
extração rápida ou em caso de
travagens bruscas, embates ou curvas
a velocidade elevada.
Uma vez sentados, usar os cintos de
segurança dos lugares posteriores
como ilustrado na fig. 64.
ATENÇÃO Ao voltar a colocar o banco
posterior da posição rebatida na de
utilização normal, prestar atenção à
reposição correcta do cinto de
segurança, de modo a garantir uma
imediata disponibilidade.REGULAÇÃO EM ALTURA
DOS CINTOS DE
SEGURANÇA
70) 71)
É possível efectuar a regulação em
altura em cinco posições diferentes.
Para efectuar a regulação em altura, de
cima para baixo, é necessário premir
simultaneamente (de modo oposto) os
botões A fig. 65 (localizados no punho
B) e fazer deslizar o punho para baixo.
Para efectuar a regulação em altura, de
baixo para cima, basta fazer deslizar o
punho B (sem ter de premir nada).
Regular sempre a altura dos cintos de
segurança, adaptando-as ao corpo dos
passageiros: esta precaução pode
reduzir consideravelmente o risco de
lesões em caso de choque.
63F1B0101C
64F1B0382C
65F1B0103C
97

A regulação correcta obtém-se quando
o cinto passa cerca de metade entre a
extremidade do ombro e o pescoço.
AVISO
68)Não premir o botão C com o veículo
em andamento.
69)Lembrar-se que, em caso de colisão
violenta, os passageiros dos bancos
traseiros que não colocarem os cintos,
além de se expor pessoalmente a um
grave risco, constituem um perigo também
para os ocupantes dos lugares dianteiros.
70)A regulação em altura dos cintos de
segurança deve ser efetuada com o
veículo parado.
71)Após a regulação em altura,
certificar-se sempre de que o punho está
bem bloqueado numa das posições
previstas. Efetuar, portanto, com os botões
A soltos, outro empurrão para baixo para
permitir o estalido do dispositivo de
fixação, se a libertação não tiver sido
efetuada em correspondência com uma
das posições estabelecidas.
SISTEMA SBR (Seat
Belt Reminder)
O sistema SBR avisa os passageiros
dos lugares anteriores e posteriores (se
presentes) da falta de colocação do
próprio cinto de segurança.
O sistema assinala a falta de colocação
dos cintos de segurança através de
sinalizações visuais (acendimento da
luz avisadora no quadro de
instrumentos e símbolos no display) e
através de uma sinalização acústica
(consultar os parágrafos seguintes).
NOTA Para a desactivação de modo
fixo do avisador acústico, dirigir-se à
Rede de Assistência Fiat. É possível
reactivar o avisador acústico a qualquer
momento actuando no Menu do
display (consultar o parágrafo “Display”
no capítulo "Conhecimento do quadro
de instrumentos").
COMPORTAMENTO DA
LUZ AVISADORA DOS
CINTOS DE SEGURANÇA
DOS LUGARES
DIANTEIROS
Quando o dispositivo de arranque é
colocado na posição MAR, a luz
avisadora
(consultar fig. 66 )
acende-se durante alguns segundos,
qualquer que seja o estado dos cintos
de segurança dianteiros.A uma velocidade abaixo dos 20 km/h,
se o cinto de segurança do lado do
condutor ou o cinto de segurança do
lado do passageiro (com o passageiro
presente) estiver desapertado, a luz
avisadora permanece acesa com luz
fixa.
Assim que se ultrapassa o limite dos
20 km/h, com os cintos de segurança
do lado do condutor ou do lado do
passageiro (com o passageiro presente)
desapertados, ativa-se uma sinalização
sonora em simultâneo com a
intermitência da luz avisadora
durante cerca de 105 segundos.
Uma vez ativado, este ciclo de
sinalizações permanece ativo por toda
a sua duração se a velocidade não
descer abaixo dos 8 km/h ou se não for
engatada a marcha-atrás ou até os
cinto de segurança serem apertados.
66F1B0657
98
SEGURANÇA

Se, durante o ciclo de avisos, a
velocidade descer abaixo dos 8 km/h
ou se for engatada a marcha-atrás, a
sinalização sonora é desativadaealuz
avisadora
acede-se de modo fixo.
Caso não tenha decorrido toda a
duração do ciclo e não for engatada a
marcha-atrás, o ciclo de sinalizações
voltará a ser ativado quando a
velocidade ultrapassar novamente os
20 km/h.
COMPORTAMENTO DOS
ÍCONES DOS CINTOS DE
SEGURANÇA DOS
LUGARES TRASEIROS
Os ícones são apresentados no display
(fig. 67 versões com display a cores ou
fig. 68 versões com display de uma só
cor) passados alguns segundos depois
do dispositivo de arranque ser
colocado na posição MAR.
Os ícones apagam-se cerca de
35 segundos após o respetivo
acendimento em caso de cintos
traseiros apertados. Em caso de cinto
desapertado, o ícone correspondente
permanece aceso durante cerca de
65 segundos; de seguida, desliga-se
sem sinalização acústica.Os ícones apresentados no visor
indicam (consoante os vários casos):
A: cinto de segurança apertado,
lugar traseiro esquerdo;
B: cinto de segurança apertado,
lugar traseiro central;
C: cinto de segurança desapertado,
lugar traseiro direito.
Os ícones são apresentados em função
dos respetivos cintos de segurança dos
lugares traseiros e permanecem acesos
durante cerca de 65 segundos desde a
última mudança de estado do cinto:
67F1B065868F1B0659
99

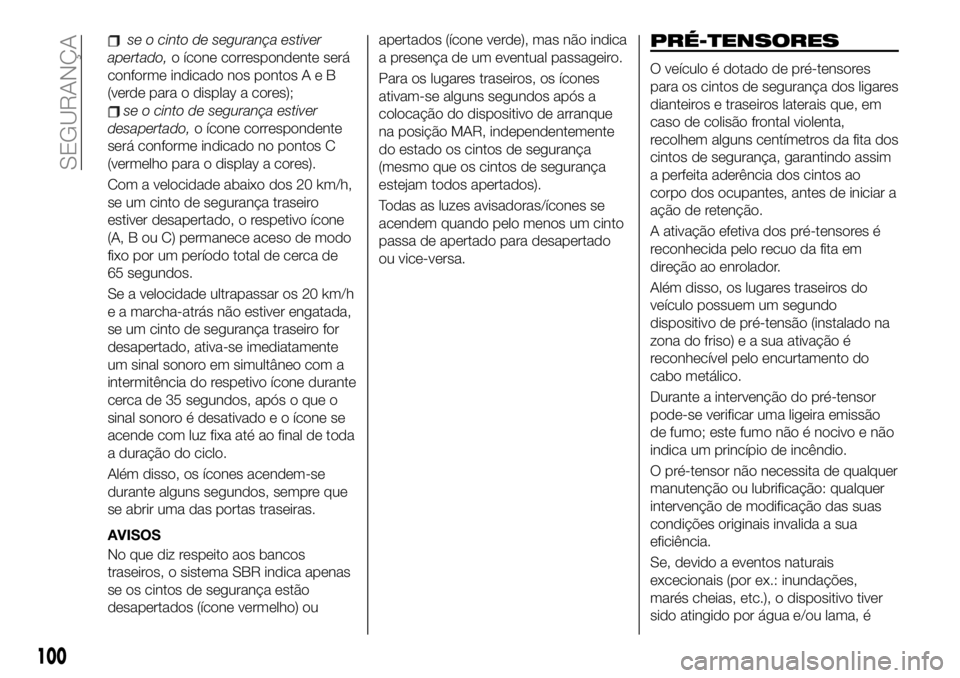

se o cinto de segurança estiver
apertado,o ícone correspondente será
conforme indicado nos pontosAeB
(verde para o display a cores);
se o cinto de segurança estiver
desapertado,o ícone correspondente
será conforme indicado no pontos C
(vermelho para o display a cores).
Com a velocidade abaixo dos 20 km/h,
se um cinto de segurança traseiro
estiver desapertado, o respetivo ícone
(A, B ou C) permanece aceso de modo
fixo por um período total de cerca de
65 segundos.
Se a velocidade ultrapassar os 20 km/h
e a marcha-atrás não estiver engatada,
se um cinto de segurança traseiro for
desapertado, ativa-se imediatamente
um sinal sonoro em simultâneo com a
intermitência do respetivo ícone durante
cerca de 35 segundos, após o que o
sinal sonoro é desativado e o ícone se
acende com luz fixa até ao final de toda
a duração do ciclo.
Além disso, os ícones acendem-se
durante alguns segundos, sempre que
se abrir uma das portas traseiras.
AVISOS
No que diz respeito aos bancos
traseiros, o sistema SBR indica apenas
se os cintos de segurança estão
desapertados (ícone vermelho) ouapertados (ícone verde), mas não indica
a presença de um eventual passageiro.
Para os lugares traseiros, os ícones
ativam-se alguns segundos após a
colocação do dispositivo de arranque
na posição MAR, independentemente
do estado os cintos de segurança
(mesmo que os cintos de segurança
estejam todos apertados).
Todas as luzes avisadoras/ícones se
acendem quando pelo menos um cinto
passa de apertado para desapertado
ou vice-versa.
PRÉ-TENSORES
O veículo é dotado de pré-tensores
para os cintos de segurança dos ligares
dianteiros e traseiros laterais que, em
caso de colisão frontal violenta,
recolhem alguns centímetros da fita dos
cintos de segurança, garantindo assim
a perfeita aderência dos cintos ao
corpo dos ocupantes, antes de iniciar a
ação de retenção.
A ativação efetiva dos pré-tensores é
reconhecida pelo recuo da fita em
direção ao enrolador.
Além disso, os lugares traseiros do
veículo possuem um segundo
dispositivo de pré-tensão (instalado na
zona do friso) e a sua ativação é
reconhecível pelo encurtamento do
cabo metálico.
Durante a intervenção do pré-tensor
pode-se verificar uma ligeira emissão
de fumo; este fumo não é nocivo e não
indica um princípio de incêndio.
O pré-tensor não necessita de qualquer
manutenção ou lubrificação: qualquer
intervenção de modificação das suas
condições originais invalida a sua
eficiência.
Se, devido a eventos naturais
excecionais (por ex.: inundações,
marés cheias, etc.), o dispositivo tiver
sido atingido por água e/ou lama, é
100
SEGURANÇA

necessário dirigir-se à Rede de
Assistência Fiat para proceder à sua
substituição.
AVISO! Para ter a máxima proteção da
ação do pré-tensor, utilizar o cinto de
segurança mantendo-o bem aderente
ao tronco e à bacia.
LIMITADORES DE CARGA
72)
31)
Para aumentar a proteção em caso de
acidente, os enroladores dos cintos de
segurança dianteiros e traseiros laterais
estão equipados, no seu interior, com
um dispositivo que permite dosear
adequadamente a força que atua no
tórax e nos ombros durante a ação de
retenção dos cintos em caso de colisão
frontal.
AVISOS PARA A
UTILIZAÇÃO DOS
CINTOS DE SEGURANÇA
73) 74) 75)
A utilização dos cintos de segurança é
necessário também para as mulheres
grávidas: para elas e para o feto, o
risco de lesões em caso de colisão é
menor se tiverem os cintos de
segurança colocados.
As grávidas devem posicionar a parte
inferior do cinto muito em baixo, de
modo que passe sobre a bacia e sob abarriga fig. 69. À medida que a gravidez
prossegue, a condutora deve regular o
banco e o volante de modo a ter o
pleno controlo do veículo (os pedais e o
volante devem ser de fácil
acessibilidade). Todavia, é necessário
manter a máxima distância possível
entre o ventre e o volante.
A fita do cinto de segurança não deve
estar torcida. A parte superior deve
passar no ombro e atravessar
diagonalmente o tórax. A parte inferior
deve aderir à bacia fig. 70 e não ao
abdómen do ocupante. Não utilizar
dispositivos (molas, fechos, etc.) que
impeçam o contacto dos cintos de
segurança com o corpo dos
ocupantes.Cada cinto de segurança deve ser
utilizado por uma única pessoa: não
transportar crianças ao colo dos
passageiros utilizando os cintos de
segurança para a proteção de ambos
fig. 71. De modo geral, não apertar
nenhum objeto à pessoa.
69F1B0107C
70F1B0108C
71F1B0109C
101

MANUTENÇÃO DOS
CINTOS DE SEGURANÇA
Para a correta manutenção dos cintos
de segurança, observar atentamente os
seguintes avisos:
utilizar sempre os cintos bem
esticados, não torcidos; certifique-se
que estes deslizem livremente sem
impedimentos;
verificar o funcionamento do cinto
de segurança do seguinte modo:
engatar o cinto e puxá-lo
energicamente;
após um acidente de uma certa
gravidade, substituir o cinto de
segurança usado, mesmo que
aparentemente não esteja danificado.
Substituir também o cinto de
segurança em caso de ativação dos
pré-tensores;
evitar que os enroladores sejam
molhados: o seu correto funcionamento
é garantido só se não sofrerem
infiltrações de água;
substituir o cinto de segurança
quando estiverem presentes sinais de
desgaste ou cortes.
AVISO
72)O pré-tensor só pode ser utilizado uma
vez. Após a sua ativação, dirija-se à Rede
de Assistência Fiat para o mandar
substituir.
73)É expressamente proibido desmontar
ou alterar os componentes do pré-tensor e
do cinto de segurança. Qualquer tipo de
intervenção deve ser executada por
pessoal qualificado e autorizado. Dirija-se
sempre à Rede de Assistência Fiat.
74)Para ter a máxima proteção, manter o
encosto na posição ereta, apoiar bem as
costas e manter o cinto de segurança bem
aderente ao tronco e à bacia. Apertar
sempre os cintos de segurança, seja dos
lugares dianteiros seja dos traseiros! Viajar
sem o cinto de segurança apertado
aumenta o risco de lesões graves ou de
morte em caso de colisão.
75)Se o cinto foi submetido a uma forte
solicitação, por exemplo, após um
acidente, é necessário proceder à sua
completa substituição juntamente com as
ancoragens, os parafusos de fixação das
ancoragens e com o pré-tensor. De facto,
mesmo que não apresente defeitos
visíveis, o cinto pode ter perdido as suas
propriedades de resistência.
ATENÇÃO
31)Intervenções que implicam impactos,
vibrações ou aquecimentos localizados
(superiores a 100°C por uma duração
máxima de 6 horas) na zona do pré-tensor
podem provocar danos ou activações
indesejadas. Dirigir-se à Rede de
Assistência Fiat sempre que se tiver de
intervir nesses componentes.
102
SEGURANÇA
