2019 FIAT 500X Manual de Uso e Manutenção (in Portuguese)

TABELA RECAPITULATIVA DOS BOTÕES GRÁFICOS NO VISOR
Tecla Funções Modo
RádioAcesso ao modo Rádio Pressão botão gráfico
MediaSeleção da fonte: USB, AUX (se presente),
Bluetooth®Pressão botão gráfico
TelefoneAcesso ao modo Telefone Pressão botão gráfico
Uconnect™Acesso às funções do sistema (Áudio, Media, Telefone,
Rádio, serviçosUconnect
™LIVE, etc.)Pressão botão gráfico
Nav(*)
Acesso ao menu de Navegação Pressão botão gráfico
DefiniçõesAcesso ao menu Definições Pressão botão gráfico
TripAcesso à função de Trip Pressão botão gráfico
(*) Apenas versõesUconnect™HD Nav LIVE
271

COMANDOS NO VOLANTE
No volante estão presentes os comandos das funções principais do sistema, que permitem um controlo mais fácil das
mesmas.
A ativação da função escolhida é comandada, em alguns casos, pela duração da pressão exercida (pressão breve ou
prolongada), como indicado na tabela da página seguinte.
190F1B0731
272
MULTIMÉDIA

TABELA RECAPITULATIVA DOS COMANDOS NO VOLANTE
Tecla Interação
Aceitação da chamada telefónica a receber
Aceitação da segunda chamada recebida e colocação da chamada ativa em espera
Apresentação, no visor do quadro de instrumentos, da lista das últimas 10 chamadas e dos números de telefone
favoritos (apenas com browsing de chamadas ativo)
Ativação do reconhecimento vocal
Interrupção da mensagem de voz, de forma a começar um novo comando de voz
Interrupção do reconhecimento de voz
Pressão longa: ativação da funcionalidade Siri, Apple CarPlay e Android Auto
Recusa da chamada telefónica recebida
Conclusão da chamada telefónica em curso
Saída da visualização, no visor do quadro de instrumentos das últimas chamadas (apenas com browsing de chamadas
ativo) (para versões/mercados, onde previsto)
Pressão breve (modo Telefone): seleção, no visor do quadro de instrumentos, das últimas chamadas/SMS (apenas com
browsing de chamadas ativo)
273

COMANDOS POSICIONADOS ATRÁS DO VOLANTE
Teclas Interação
Tecla A (lado esquerdo, atrás do volante)
Tecla superior
Pressão breve da tecla: pesquisa da estação de rádio seguinte ou seleção da
faixa seguinte USB.
Pressão prolongada da tecla: procura das frequências superiores até à
libertação/avanço rápido da faixa USB.
Tecla centralCada vez que se prime a tecla avança-se entre as fontes AM, FM, USB e AUX (se
presente). Apenas as fontes disponíveis serão selecionadas.
Tecla inferior
Pressão breve da tecla: pesquisa da estação de rádio anterior ou seleção da faixa
seguinte USB.
Pressão prolongada da tecla: procura das frequências inferiores até à
libertação/avanço rápido da faixa USB e SD (onde presente).
Tecla B (lado direito, atrás do volante)
Tecla superiorAumento do volume
Pressão breve da tecla: aumento individual do volume.
Pressão prolongada da tecla: aumento rápido do volume.
Tecla central Ativação/desativação da função Mute
Tecla inferiorRedução do volume
Pressão breve da tecla: diminuição individual do volume.
Pressão prolongada da tecla: diminuição rápida do volume.
274
MULTIMÉDIA

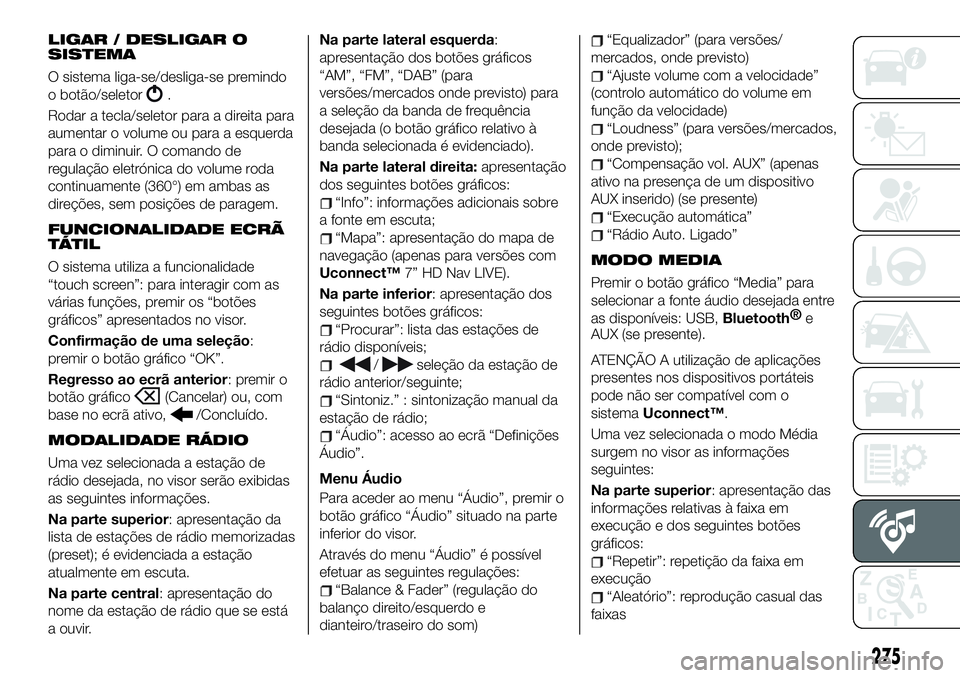

LIGAR / DESLIGAR O
SISTEMA
O sistema liga-se/desliga-se premindo
o botão/seletor
.
Rodar a tecla/seletor para a direita para
aumentar o volume ou para a esquerda
para o diminuir. O comando de
regulação eletrónica do volume roda
continuamente (360°) em ambas as
direções, sem posições de paragem.
FUNCIONALIDADE ECRÃ
TÁTIL
O sistema utiliza a funcionalidade
“touch screen”: para interagir com as
várias funções, premir os “botões
gráficos” apresentados no visor.
Confirmação de uma seleção:
premir o botão gráfico “OK”.
Regresso ao ecrã anterior: premir o
botão gráfico
(Cancelar) ou, com
base no ecrã ativo,
/Concluído.
MODALIDADE RÁDIO
Uma vez selecionada a estação de
rádio desejada, no visor serão exibidas
as seguintes informações.
Na parte superior: apresentação da
lista de estações de rádio memorizadas
(preset); é evidenciada a estação
atualmente em escuta.
Na parte central: apresentação do
nome da estação de rádio que se está
a ouvir.Na parte lateral esquerda:
apresentação dos botões gráficos
“AM”, “FM”, “DAB” (para
versões/mercados onde previsto) para
a seleção da banda de frequência
desejada (o botão gráfico relativo à
banda selecionada é evidenciado).
Na parte lateral direita:apresentação
dos seguintes botões gráficos:
“Info”: informações adicionais sobre
a fonte em escuta;
“Mapa”: apresentação do mapa de
navegação (apenas para versões com
Uconnect™7” HD Nav LIVE).
Na parte inferior: apresentação dos
seguintes botões gráficos:
“Procurar”: lista das estações de
rádio disponíveis;
/seleção da estação de
rádio anterior/seguinte;
“Sintoniz.” : sintonização manual da
estação de rádio;
“Áudio”: acesso ao ecrã “Definições
Áudio”.
Menu Áudio
Para aceder ao menu “Áudio”, premir o
botão gráfico “Áudio” situado na parte
inferior do visor.
Através do menu “Áudio” é possível
efetuar as seguintes regulações:
“Balance & Fader” (regulação do
balanço direito/esquerdo e
dianteiro/traseiro do som)
“Equalizador” (para versões/
mercados, onde previsto)
“Ajuste volume com a velocidade”
(controlo automático do volume em
função da velocidade)
“Loudness” (para versões/mercados,
onde previsto);
“Compensação vol. AUX” (apenas
ativo na presença de um dispositivo
AUX inserido) (se presente)
“Execução automática”
“Rádio Auto. Ligado”
MODO MEDIA
Premir o botão gráfico “Media” para
selecionar a fonte áudio desejada entre
as disponíveis: USB,
Bluetooth®
e
AUX (se presente).
ATENÇÃO A utilização de aplicações
presentes nos dispositivos portáteis
pode não ser compatível com o
sistemaUconnect™.
Uma vez selecionada o modo Média
surgem no visor as informações
seguintes:
Na parte superior: apresentação das
informações relativas à faixa em
execução e dos seguintes botões
gráficos:
“Repetir”: repetição da faixa em
execução
“Aleatório”: reprodução casual das
faixas
275

Avanço da faixa e duração
Na parte central: apresentação das
informações relativas à faixa em
execução.
Na parte lateral esquerda:
apresentação dos seguintes botões
gráficos:
Suporte ou fonte áudio selecionada
“Selecionar fonte”: seleção da fonte
áudio pretendida
Na parte lateral direita:apresentação
dos seguintes botões gráficos:
“Info”: informações adicionais sobre
a faixa que está a ser ouvida
“Faixas”: lista das faixas disponíveis
“Mapa”: apresentação do mapa de
navegação (apenas para versões com
Uconnect™7” HD Nav LIVE)
Na parte inferior:apresentação das
informações relativas à faixa em
execução e dos seguintes botões
gráficos:
“Bluetooth” (para a fonte áudio
Bluetooth®
): apresenta a lista dos
dispositivos
“Procurar” (para a fonte USB): abre a
navegação
/: seleção da faixa
anterior/seguinte;
: pausa na faixa em execução
“Áudio”: acesso ao ecrã “Definições
Áudio”Selecionar faixa
A função “Faixas” permite abrir uma
janela com a lista das faixas em
reprodução.
As possibilidades de seleção
dependem do dispositivo ligado. Por
exemplo, num dispositivo USB é
possível, através da tecla/seletor TUNE
SCROLL ou através dos botões
gráficos
evisualizar também
a lista dos artistas, dos géneros
musicais e dos álbuns presentes no
dispositivo, conforme as informações
registadas nas faixas.
No interior de cada lista, o botão
gráfico “ABC” permite saltar para a letra
desejada ao longo da lista.
NOTA! Este botão pode ser desativado
por alguns dispositivos
Apple®
.
NOTA! O botão TUNE SCROLL não
permite qualquer operação num
dispositivo AUX (se presente).
SUPORTE Bluetooth®
O modo é ativado registando no
sistema um dispositivo
Bluetooth®
contendo faixas musicais.
REGISTO DE UM
DISPOSITIVO ÁUDIO
Bluetooth®
Para registar um dispositivo áudio
Bluetooth®
, proceder do seguinte
modo:
ativar a funcionalidadeBluetooth®
no dispositivo;
premir o botão gráfico “Media” no
visor;
premir o botão gráfico “Selecionar
fonte”;
escolher o suporte Média
Bluetooth®
;
premir o botão gráfico “Adic.
dispos.”;
pesquisarUconnect™no
dispositivo áudio
Bluetooth®
(durante
a fase de registo, no visor aparece um
ecrã que indica o estado de avanço da
operação);
quando o dispositivo áudio o pedir,
introduzir o código PIN exibido no visor
do sistema ou confirmar no dispositivo
o PIN exibido;
quando o procedimento de registo
tiver terminado com sucesso, no visor
aparece um ecrã. Selecionando “Sim” à
pergunta, o dispositivo áudio
Bluetooth®
será registado como
favorito (o dispositivo terá a prioridade
sobre os outros que serão registados a
seguir). Selecionando “Não”, a
prioridade é determinada com base na
ordem em que foi ligado. O último
276
MULTIMÉDIA

dispositivo ligado terá a prioridade mais
alta;
o registo de um dispositivo áudio
também pode ser feito premindo o
botão gráfico “Telefone” no visor e
selecionando a opção “Definições” ou,
a partir do menu “Definições”,
selecionando a opção “Telefone/
Bluetooth”.
NOTA! Modificando o nome de
dispositivo nas definições
Bluetooth®
do telefone (onde previsto), no caso de
ligação via USB, após conexão
Bluetooth®
, é possível que o rádio
mude a faixa em escuta. Após a
atualização do software do telefone é
aconselhável, para um funcionamento
adequado, remover o telefone da lista
de dispositivos associados ao rádio,
apagar a anterior associação do
sistema também da lista de dispositivos
Bluetooth®
no telefone e fazer um
novo registo.
ATENÇÃO Se se perder a ligação
Bluetooth®
entre o telemóvel e o
sistema, consultar o manual de
instruções do telemóvel.
SUPORTE USB
Para ativar o modo USB, inserir um
dispositivo específico no interior da
porta USB situada no túnel central
fig. 191 ou, se presente, no interior da
porta USB localizada na parte de trás
da consola central fig. 192.
ATENÇÃO Após a utilização da tomada
de recarga USB, recomenda-se
desligar o dispositivo (smartphone)
extraindo sempre antes o cabo da
tomada do veículo e nunca do
dispositivo (exemplo em fig. 191 ).
Cabos pendurados ou extraídos
incorretamente podem comprometer o
funcionamento da recarga e/ou o
estado da tomada USB.
Algumas pens USB podem não ser
suportadas pelo sistemaUconnect™:
neste caso não ocorre a comutação
automática do modo “Rádio” ao modo
“Media”.
Sempre que o dispositivo utilizado não
seja reproduzido, verificar a
compatibilidade selecionando o modo
Media: no visor do sistema
Uconnect™é apresentada uma
mensagem específica.
NOTA! As portas USB gerem a
transmissão de dados de Pen
Drive/smartphone etc. e o
carregamento lento nem sempre é
garantido, uma vez que depende do
tipo e da marca do dispositivo externo.
Porta USB para recarga
(se presente)
Em algumas versões, no túnel central
fig. 193 encontra-se uma porta USB
para a recarga.
Introduzindo um dispositivo USB com o
sistema ligado, este começa a
reproduzir as faixas presentes no
dispositivo se a função de “Reprodução
automática”;” no menu “Áudio” estiver
definida para “ON”.
191F1B0383C
192F1B0734
277

SUPORTE AUX(se presente)
Para ativar o modo AUX, introduzir um
dispositivo adequado no interior da
porta AUX presente no veículo.
Inserindo um dispositivo com tomada
de saída AUX, o sistema começa a
reproduzir a fonte AUX ligada caso a
mesma já esteja em reprodução.
Regular o volume através do
botão/seletor
no painel frontal ou
através do comando de regulação do
volume do dispositivo ligado.
A função “Compensação volume AUX”
só é selecionável nas definições
“Áudio” quando a fonte AUX está ativa.
AVISOS
As funções do dispositivo ligado à
tomada AUX são geridas diretamente
pelo próprio dispositivo: não é,
portanto, possível mudar defaixa/pasta/playlist ou controlar o
início/fim/pausa da reprodução através
dos comandos presentes no painel
frontal ou através dos comandos no
volante.
Para evitar possíveis silvos nos
altifalantes, não deixar o cabo do leitor
ligado à porta USB depois de desligar.
MODO TELEFONE
Ativação do modo telefone
Para ativar o modo Telefone premir o
botão gráfico “Telefone” no visor.
NOTA! Para a lista dos telemóveis e das
funcionalidades suportadas, consultar o
site www.driveuconnect.eu
Através dos botões gráficos
apresentados no display é possível:
compor o número de telefone
(utilizando o teclado gráfico presente no
visor);
apresentar e ligar para os contactos
presentes na lista de contactos do
telemóvel;
apresentar e ligar para os contactos
a partir dos registos das chamadas
recentes;
emparelhar até 10 telefones/
dispositivos áudio para facilitar e
acelerar o acesso e a ligação;
transferir as chamadas do sistema
para o telemóvel e vice-versa e
desativar o áudio do microfone dosistema para conversas privadas.
O áudio do telemóvel é transmitido
através do sistema áudio do veículo: o
sistema desativa automaticamente o
áudio do autorrádio quando se utiliza a
função Telefone.
Registar um telemóvel
ATENÇÃO Efetuar esta operação
apenas com o veículo parado e em
condições de segurança; a
funcionalidade é desativada com o
veículo em movimento.
De seguida descreve-se o
procedimento de registo do telemóvel:
de qualquer forma, consultar sempre o
manual de instruções do telemóvel.
Para registar o telemóvel, proceder do
seguinte modo:
ativar a funçãoBluetooth®
no
telemóvel;
premir o botão gráfico “Telefone” no
display;
se ainda não estiver presente
nenhum telefone registado no sistema,
o visor apresenta um ecrã específico;
aceder às “Definições” e selecionar
“Adicionar dispositivo” para iniciar o
procedimento de registo; em seguida,
procurar o dispositivoUconnect™no
telemóvel;
quando o telemóvel o solicitar,
introduzir através do teclado do
telemóvel o código PIN apresentado no
193F1B0212C
278
MULTIMÉDIA
