2019 CITROEN JUMPER Lietošanas Instrukcija (in Latvian)

175
Kabīnes grīdas izmēri
Izmēri ir norādīti milimetros.L1L2L2S L3L4
L Kopējais garums 5 293 5 743 6 093 6 328 6 693
A Garenbāze 3 000 3 450 3 800 4 035 4 035
B Priekšējā konsole 948
C Aizmugures pārkare 1 345
1 710
D Platums (ar/bez spoguļiem) -/2 100
- Braukšanas platums -
- Maks. atļautais virsbūves platums -
E Priekšējā šķērsbāze 1 810
- Aizmugures šķērsbāze 1 790
- Palielināta aizmugures šķērsbāze 1 980
F Kopējais augstums 2 153
- Maks. atļautais virsbūves augstums -
10
Īpatnības

176
Dubultā kabīne
Dubultā kabīne ir pieejama kā
kravas automobilis bez kravas
kastes un kā grīdas kabīne, un
tai ir vienlaidu sēdeklis, drošības
jostas, glabāšanas nodalījums
un sānu logi.
Aizmugures vienlaidu
sēdeklisNodalījuma vieta
Nebīdiet sēdekli braucot.
Neko nekariniet uz kabīnes
stiprinājumiem.
Nepārsniedziet reģistrācijas apliecībā
norādīto pār vadājamo pasažieru skaitu.
Sānu bīdāmie logi
Automašīnai braucot, logam jābūt
aizvērtam, vai jāatrodas vidējā pozīcijā.
Nekad nepār vadājiet garus priekšmetus,
kas izbīdīti ārā pa logu.
Šis ergonomiskais vienlaidu sēdeklis ir
paredzēts četrām personām. Saskaņā ar automašīnas aprīkojumu sānu logi
ir atverami.
Piespiediet divus slēdžus, pēc tam pabīdiet
logu.
Zem vienlaidu sēdekļa ir pieejama nodalījuma
vieta.
Pabīdiet sēdekli uz priekšu, lai tai piekļūtu.
Īpatnības

177
Drošības jostas
Piesprādzēšana
F Vienmērīgi izvelciet jostu sev priekšā un pārbaudiet, vai tā nav savērpusies.
F

I
espraudiet jostas mēlīti sprādzē.
F

P
ārbaudiet, vai drošības josta ir labi
nostiprināta un vai darbojas automātiskā
fiksācijas sistēma, strauji pavelkot aiz
siksnas.
Atsprādzēšana
F Nospiediet sprādzes sarkano pogu, drošības jostas automātiski tiek ievilktas
atpakaļ, tomēr ieteicams šo kustību
pavadīt ar roku. Katrā sēdvietā ar drošības jostu
nostiprināms tikai viens pasažieris.
Bērnu sēdeklīši
Neuzstādiet bērnu sēdeklīšus, atbalsta
sēdeklīšus vai pārnēsājamās bērnu
gultiņas uz kabīnes aizmugurējiem
sēdekļiem.
Katra aizmugurējā sēdvieta ir aprīkota ar
drošības jostu ar trīs punktu spriegotājrullīti.
10
Īpatnības

178
Divkāršās kabīnes rāmja/
divkāršās kabīnes grīdas
izmēri
Izmēri ir norādīti milimetros.
Īpatnības

179
DIVK ĀRŠĀS K ABĪNES R ĀMISDIVK ĀRŠĀS K ABĪNES GRĪDA
L3 L4 L2 L3L4
L Kopējais garums 5 8436 2085 7386 228 6 678
A Garenbāze 4 0353 450 4 035
B Priekšējā konsole 948948
C Aizmugures pārkare 8601 225 1 340 1 2451 695
D Platums (ar/bez spoguļiem) 2 508/2 050-/2 100
- Braukšanas platums --
- Maks. atļautais virsbūves platums --
E Priekšējā šķērsbāze 1 8101 810
- Aizmugures šķērsbāze 1 7901 790
- Palielināta aizmugures šķērsbāze 1 9801 980
F Kopējais augstums 2 2542 153
- Maks. atļautais virsbūves augstums --
10
Īpatnības

180
Konteiners
Drošības ieteikumi
Konteinera virsbūves pacelšanu nodrošina
hidrauliskā elektroierīce, kuras darbību
nodrošina automašīnas akumulators.Konteinera virsbūvi paceļ vai nolaiž, nospiežot
atbilstošo magnētiskās un pārnēsājamās
tālvadības pults (uz balsta kabīnē) pogu un
turot to nospiestu.
Konteinera virsbūves pacelšanu nodrošina
hidrauliskās elektroierīces motors.
Konteinera virsbūves nolaišanu nodrošina
elektromagnētiskais vārsts, kas atver plunžera
eļ ļas atplūdi.
Drošības ierīce novērš konteinera virsbūves
nokrišanu, kad tā nekustas vai ir pacelta.
•
N
ekādā gadījumā nebrauciet ar
nolaistu platformu.
•
N
odrošiniet, lai izkraušanas laikā
tuvumā nebūtu neviena persona vai
šķēršļi (uz zemes un augstumā).
•
N
eatstājiet konteineru paceltā
stāvoklī, ja tas netiek lietots.
•
I
zkraujot kravu, vienmēr nobloķējiet
aizmugurējā paneļa augšējo daļu.
•
I
evērojiet maksimālo celtspēju, kas
norādīta uz automašīnā piestiprinātās
plāksnītes.
•
R
egulāri pārbaudiet, vai piekare ir
labā stāvoklī un spiediens riepās
atbilst ieteiktajam.
• S adaliet kravu konteinerā vienmērīgi.
•

P
ār vadājiet līdzīga veida produktus,
kas ir viegli izkraujami.
•

N
ekad nebrauciet ar paceltu
konteineru, pat ne lēni.
Novietojiet automašīnu uz
līdzenas un stabilas virsmas,
citādi var mainīties smaguma
centrs, padarot automašīnu
nestabilu.
Īpatnības

181

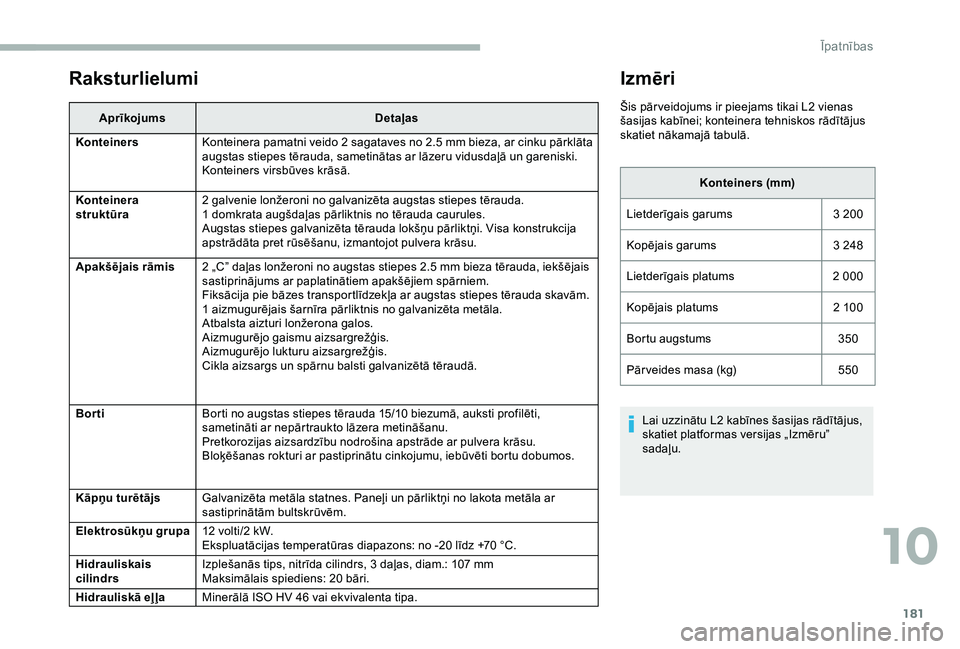

Raksturlielumi
AprīkojumsDetaļas
Konteiners Konteinera pamatni veido 2
sagataves no 2.5 mm bieza, ar cinku pārklāta
augstas stiepes tērauda, sametinātas ar lāzeru vidusdaļā un gareniski.
Konteiners virsbūves krāsā.
Konteinera
struktūra 2
galvenie lonžeroni no galvanizēta augstas stiepes tērauda.
1
domkrata augšdaļas pārliktnis no tērauda caurules.
Augstas stiepes galvanizēta tērauda lokšņu pārliktņi. Visa konstrukcija
apstrādāta pret rūsēšanu, izmantojot pulvera krāsu.
Apakšējais rāmis 2 „C” daļas lonžeroni no augstas stiepes 2.5
mm bieza tērauda, iekšējais
sastiprinājums ar paplatinātiem apakšējiem spārniem.
Fiksācija pie bāzes transportlīdzekļa ar augstas stiepes tērauda skavām.
1
aizmugurējais šarnīra pārliktnis no galvanizēta metāla.
Atbalsta aizturi lonžerona galos.
Aizmugurējo gaismu aizsargrežģis.
Aizmugurējo lukturu aizsargrežģis.
Cikla aizsargs un spārnu balsti galvanizētā tēraudā.
Borti Borti no augstas stiepes tērauda 15/10
biezumā, auksti profilēti,
sametināti ar nepārtraukto lāzera metināšanu.
Pretkorozijas aizsardzību nodrošina apstrāde ar pulvera krāsu.
Bloķēšanas rokturi ar pastiprinātu cinkojumu, iebūvēti bortu dobumos.
Kāpņu turētājs Galvanizēta metāla statnes. Paneļi un pārliktņi no lakota metāla ar
sastiprinātām bultskrūvēm.
Elektrosūkņu grupa 12
volti/2 kW.
Ekspluatācijas temperatūras diapazons: no -20
līdz +70 °C.
Hidrauliskais
cilindrs Izplešanās tips, nitrīda cilindrs, 3
daļas, diam.: 107 mm
Maksimālais spiediens: 20
bāri.
Hidrauliskā eļļa Minerālā ISO HV 46
vai ekvivalenta tipa.
Izmēri
Šis pār veidojums ir pieejams tikai L2 vienas
š asijas kabīnei; konteinera tehniskos rādītājus
skatiet nākamajā tabulā.
Konteiners (mm)
Lietderīgais garums 3 200
Kopējais garums 3 248
Lietderīgais platums 2 000
Kopējais platums 2 100
Bortu augstums 350
Pār veides masa (kg) 550
Lai uzzinātu L2
kabīnes šasijas rādītājus,
skatiet platformas versijas „Izmēru”
sadaļu.
10
Īpatnības

182
Masas un velkamās
kravas (kg)
Piekabes ar bremzēm masa ar kravas
pārcelšanu var tikt palielināta, ja ekvivalentu
kravu pārliek no automašīnas, bet
nepārsniedzot MTR A robežas. Brīdinājums:
nepilnīgi piekrauta vilcēja automašīna var
mazināt noturību uz ceļa.
Braukšanai derīgā masa (MOM) ir vienāda ar
masu nepiekrautā stāvoklī + vadītājs (75
kg) +
pilna degvielas tvertne (90
%).
Hidrauliskā sistēma
Piesardzības pasākumi ir obligāti, veicot
jebkādas darbības ar hidraulisko sistēmu. Pirms piekabes vilkšanas pārliecinieties, ka:
-
v
ertikāli vērstais spēks uz sakabes galviņu
nav lielāks par vērtību (S), kas norādīta
piekabes taras plāksnītē,
-
v
elkamā masa (M.R) ir mazāka par
vērtību, kas norādīta piekabes taras
plāksnītē, un maksimālā pieļaujamā pilnā
masa (P.T.A.C.) nepārsniedz vērtību, kas
norādīta automašīnas taras plāksnītē,
-
p
ašnesošās piekabes gadījumā kopējā
pieļaujamā masa braucot (P.T.R.A.)
nedrīkst pārsniegt vērtību, kas norādīta
automašīnas taras plāksnītē.
• N ekad neveiciet darbības zem neatbalstīta
konteinera.
•

I
zmantojot drošinātāju, atslēdziet
hidrauliskās elektroierīces elektropadevi.
•

A
utomašīna apstādināta, dzinējs izslēgts.
•

V
eicot ar apkopi saistītas darbības zem
konteinera, novietojiet konteineru drošā
pozīcijā uz tā atbalsta (pozīcijā, kāda
norādīta ar sarkanu bultiņu zem konteinera
pamatnes).
