2019 CITROEN BERLINGO VAN Manual do condutor (in Portuguese)

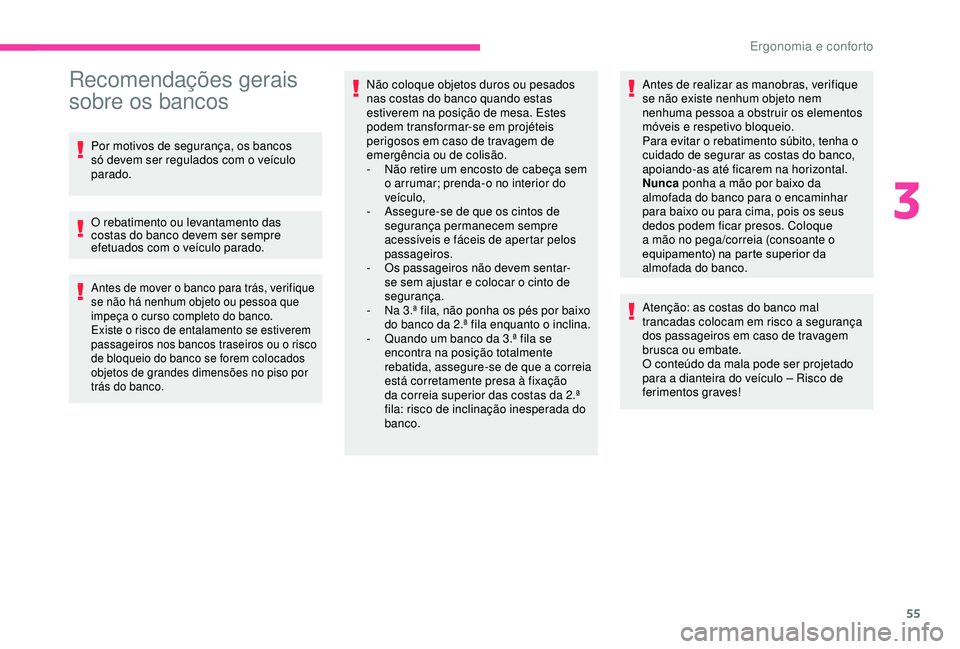

55
Recomendações gerais
sobre os bancos
Por motivos de segurança, os bancos
só devem ser regulados com o veículo
parado.
O rebatimento ou levantamento das
costas do banco devem ser sempre
efetuados com o veículo parado.
Antes de mover o banco para trás, verifique
se não há nenhum objeto ou pessoa que
impeça o curso completo do banco.
Existe o risco de entalamento se estiverem
passageiros nos bancos traseiros ou o risco
de bloqueio do banco se forem colocados
objetos de grandes dimensões no piso por
trás do banco.
Não coloque objetos duros ou pesados
nas costas do banco quando estas
estiverem na posição de mesa. Estes
podem transformar-se em projéteis
perigosos em caso de travagem de
emergência ou de colisão.
-
N
ão retire um encosto de cabeça sem
o arrumar; prenda-o no interior do
veículo,
-

A
ssegure-se de que os cintos de
segurança permanecem sempre
acessíveis e fáceis de apertar pelos
passageiros.
-
O

s passageiros não devem sentar-
se sem ajustar e colocar o cinto de
segurança.
-

N
a 3.ª fila, não ponha os pés por baixo
do banco da 2.ª fila enquanto o inclina.
-

Q
uando um banco da 3.ª fila se
encontra na posição totalmente
rebatida, assegure-se de que a correia
está corretamente presa à fixação
da correia superior das costas da 2.ª
fila: risco de inclinação inesperada do
banco. Antes de realizar as manobras, verifique
se não existe nenhum objeto nem
nenhuma pessoa a obstruir os elementos
móveis e respetivo bloqueio.
Para evitar o rebatimento súbito, tenha o
cuidado de segurar as costas do banco,
apoiando-as até ficarem na horizontal.
Nunca
ponha a mão por baixo da
almofada do banco para o encaminhar
para baixo ou para cima, pois os seus
dedos podem ficar presos. Coloque
a mão no pega/correia (consoante o
equipamento) na parte superior da
almofada do banco.
Atenção: as costas do banco mal
trancadas colocam em risco a segurança
dos passageiros em caso de travagem
brusca ou embate.
O conteúdo da mala pode ser projetado
para a dianteira do veículo – Risco de
ferimentos graves!
3
Ergonomia e conforto

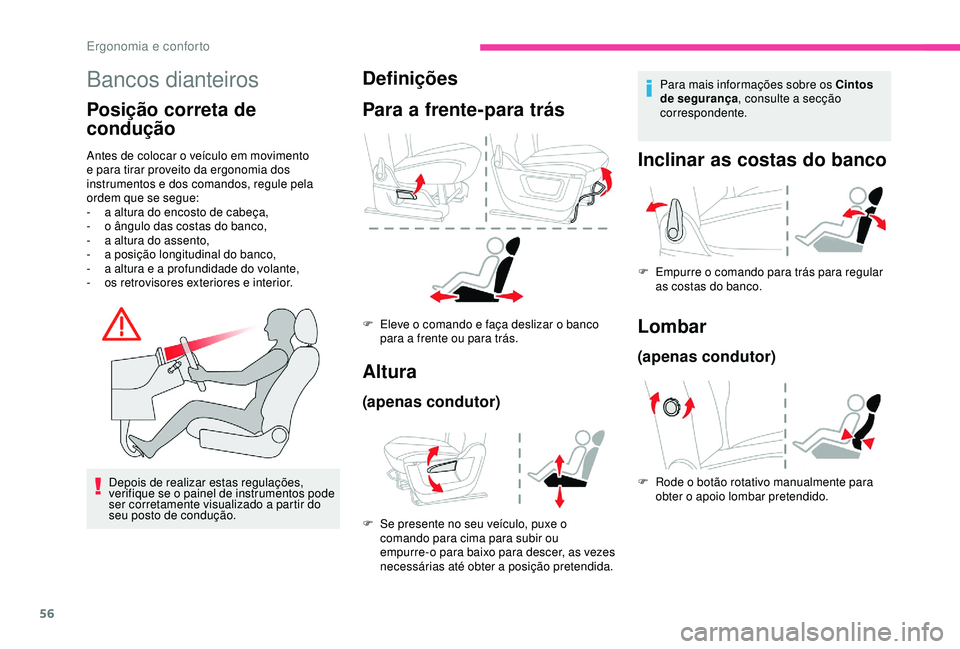

56
Bancos dianteiros
Posição correta de
condução
Antes de colocar o veículo em movimento
e para tirar proveito da ergonomia dos
instrumentos e dos comandos, regule pela
ordem que se segue:
-
a a
ltura do encosto de cabeça,
-

o â
ngulo das costas do banco,
-

a a
ltura do assento,
-
a

posição longitudinal do banco,
-

a a
ltura e a profundidade do volante,
-
o

s retrovisores exteriores e interior.
Depois de realizar estas regulações,
verifique se o painel de instrumentos pode
ser corretamente visualizado a partir do
seu posto de condução.
Definições
Para a frente-para trás
F Eleve o comando e faça deslizar o banco para a frente ou para trás.
Altura
(apenas condutor)
F Se presente no seu veículo, puxe o comando para cima para subir ou
empurre-o para baixo para descer, as vezes
necessárias até obter a posição pretendida. Para mais informações sobre os Cintos
de segurança
, consulte a secção
correspondente.
Inclinar as costas do banco
F Empurre o comando para trás para regular as costas do banco.
Lombar
(apenas condutor)
F Rode o botão rotativo manualmente para obter o apoio lombar pretendido.
Ergonomia e conforto

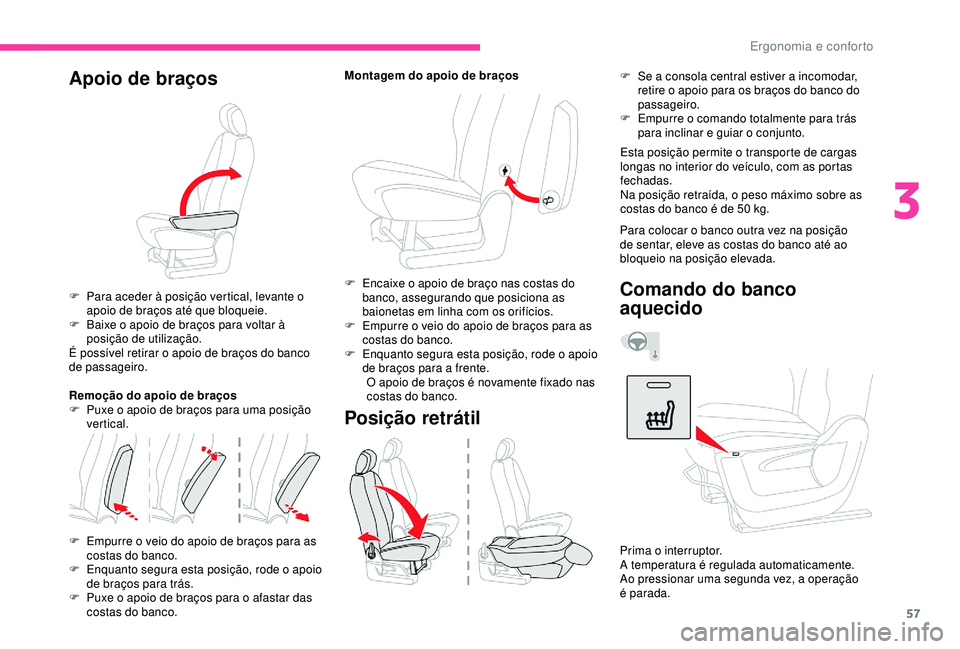

57
Apoio de braços
F Para aceder à posição vertical, levante o apoio de braços até que bloqueie.
F

B
aixe o apoio de braços para voltar à
posição de utilização.
É possível retirar o apoio de braços do banco
de passageiro.
Remoção do apoio de braços
F

P
uxe o apoio de braços para uma posição
ver tical.
F

E
mpurre o veio do apoio de braços para as
costas do banco.
F

E
nquanto segura esta posição, rode o apoio
de braços para trás.
F

P
uxe o apoio de braços para o afastar das
costas do banco. Montagem do apoio de braços
F
E ncaixe o apoio de braço nas costas do
banco, assegurando que posiciona as
baionetas em linha com os orifícios.
F

E
mpurre o veio do apoio de braços para as
costas do banco.
F

E
nquanto segura esta posição, rode o apoio
de braços para a frente. O apoio de braços é novamente fixado nas
costas do banco.
Posição retrátil
Esta posição permite o transporte de cargas
longas no interior do veículo, com as portas
fechadas.
Na posição retraída, o peso máximo sobre as
costas do banco é de 50
kg.
Para colocar o banco outra vez na posição
de sentar, eleve as costas do banco até ao
bloqueio na posição elevada. F
S
e a consola central estiver a incomodar,
retire o apoio para os braços do banco do
passageiro.
F
E
mpurre o comando totalmente para trás
para inclinar e guiar o conjunto.
Comando do banco
aquecido
Prima o interruptor.
A temperatura é regulada automaticamente.
Ao pressionar uma segunda vez, a operação
é parada.
3
Ergonomia e conforto

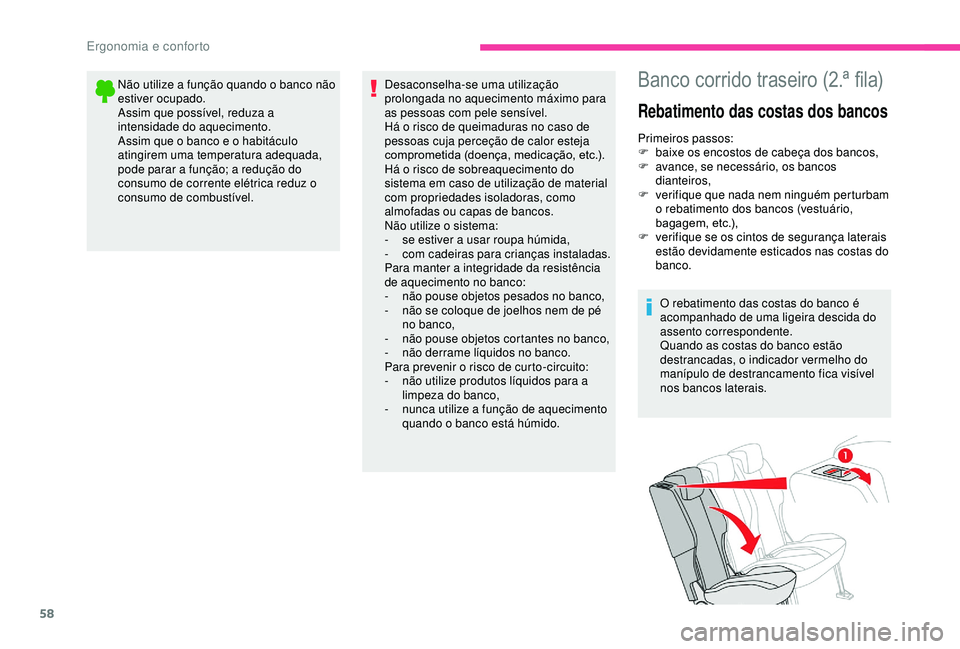

58
Não utilize a função quando o banco não
estiver ocupado.
Assim que possível, reduza a
intensidade do aquecimento.
Assim que o banco e o habitáculo
atingirem uma temperatura adequada,
pode parar a função; a redução do
consumo de corrente elétrica reduz o
consumo de combustível.Desaconselha-se uma utilização
prolongada no aquecimento máximo para
as pessoas com pele sensível.
Há o risco de queimaduras no caso de
pessoas cuja perceção de calor esteja
comprometida (doença, medicação, etc.).
Há o risco de sobreaquecimento do
sistema em caso de utilização de material
com propriedades isoladoras, como
almofadas ou capas de bancos.
Não utilize o sistema:
-

s
e estiver a usar roupa húmida,
-
c

om cadeiras para crianças instaladas.
Para manter a integridade da resistência
de aquecimento no banco:
-

n
ão pouse objetos pesados no banco,
-

n
ão se coloque de joelhos nem de pé
no banco,
-

n
ão pouse objetos cortantes no banco,
-

n
ão derrame líquidos no banco.
Para prevenir o risco de curto-circuito:
-

n
ão utilize produtos líquidos para a
limpeza do banco,
-

n
unca utilize a função de aquecimento
quando o banco está húmido.Banco corrido traseiro (2.ª fila)
Rebatimento das costas dos bancos
Primeiros passos:
F b aixe os encostos de cabeça dos bancos,
F

a
vance, se necessário, os bancos
dianteiros,
F

v
erifique que nada nem ninguém perturbam
o rebatimento dos bancos (vestuário,
bagagem, etc.),
F

v
erifique se os cintos de segurança laterais
estão devidamente esticados nas costas do
banco.
O rebatimento das costas do banco é
acompanhado de uma ligeira descida do
assento correspondente.
Quando as costas do banco estão
destrancadas, o indicador vermelho do
manípulo de destrancamento fica visível
nos bancos laterais.
Ergonomia e conforto

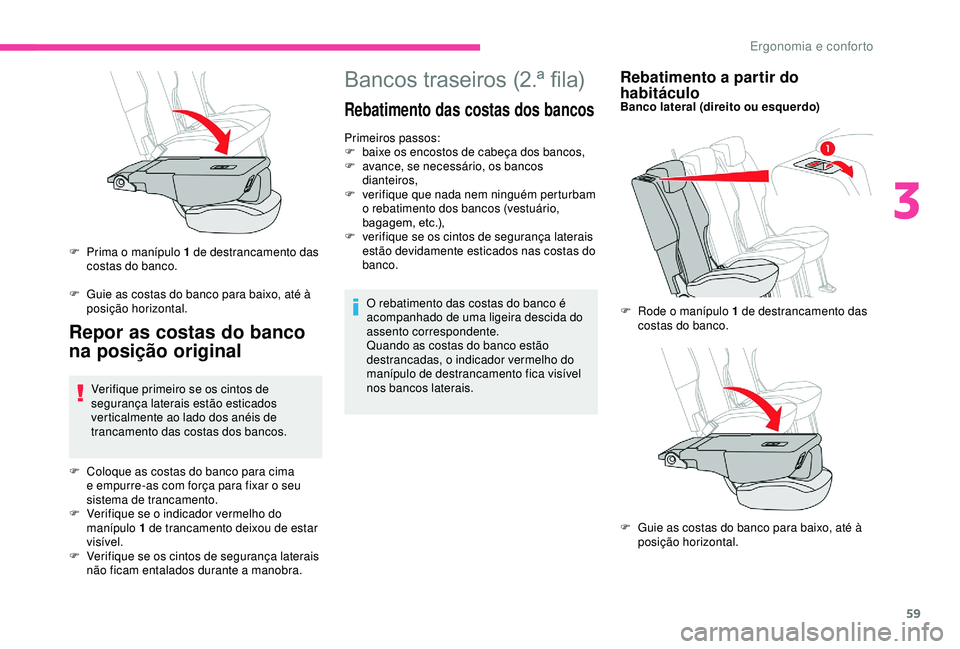

59
Bancos traseiros (2.ª fila)
Rebatimento das costas dos bancos
Primeiros passos:
F b aixe os encostos de cabeça dos bancos,
F

a
vance, se necessário, os bancos
dianteiros,
F

v
erifique que nada nem ninguém perturbam
o rebatimento dos bancos (vestuário,
bagagem, etc.),
F

v
erifique se os cintos de segurança laterais
estão devidamente esticados nas costas do
banco.
O rebatimento das costas do banco é
acompanhado de uma ligeira descida do
assento correspondente.
Quando as costas do banco estão
destrancadas, o indicador vermelho do
manípulo de destrancamento fica visível
nos bancos laterais.
Rebatimento a partir do
habitáculo
Banco lateral (direito ou esquerdo)
F

R
ode o manípulo 1 de destrancamento das
costas do banco.
Repor as costas do banco
na posição original
Verifique primeiro se os cintos de
segurança laterais estão esticados
verticalmente ao lado dos anéis de
trancamento das costas dos bancos.
F

C
oloque as costas do banco para cima
e empurre-as com força para fixar o seu
sistema de trancamento.
F

V
erifique se o indicador vermelho do
manípulo 1 de trancamento deixou de estar
visível.
F

V
erifique se os cintos de segurança laterais
não ficam entalados durante a manobra.
F

P
rima o manípulo 1 de destrancamento das
costas do banco.
F

G
uie as costas do banco para baixo, até à
posição horizontal.
F
G
uie as costas do banco para baixo, até à
posição horizontal.
3
Ergonomia e conforto

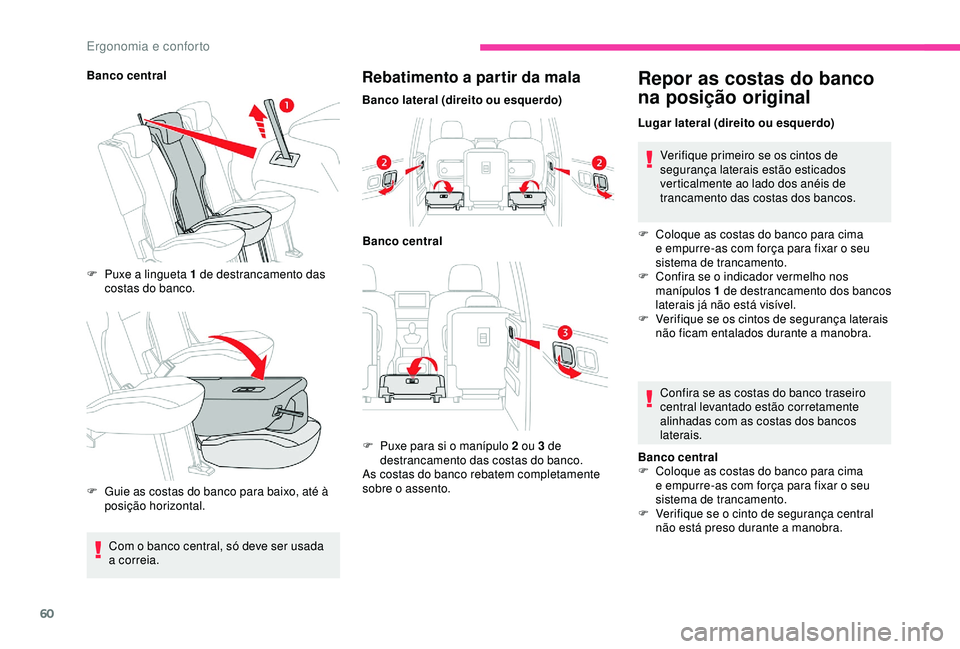

60
Banco centralF
P
uxe a lingueta 1 de destrancamento das
costas do banco.
F

G
uie as costas do banco para baixo, até à
posição horizontal.Rebatimento a partir da mala
Banco lateral (direito ou esquerdo)
Banco central
F

P
uxe para si o manípulo 2 ou 3 de
destrancamento das costas do banco.
As costas do banco rebatem completamente
sobre o assento.
Repor as costas do banco
na posição original
Lugar lateral (direito ou esquerdo)
Verifique primeiro se os cintos de
segurança laterais estão esticados
verticalmente ao lado dos anéis de
trancamento das costas dos bancos.
F

C
oloque as costas do banco para cima
e empurre-as com força para fixar o seu
sistema de trancamento.
F

C
onfira se o indicador vermelho nos
manípulos 1 de destrancamento dos bancos
laterais já não está visível.
F

V
erifique se os cintos de segurança laterais
não ficam entalados durante a manobra.
Confira se as costas do banco traseiro
central levantado estão corretamente
alinhadas com as costas dos bancos
laterais.
Banco central
F

C
oloque as costas do banco para cima
e empurre-as com força para fixar o seu
sistema de trancamento.
F

V
erifique se o cinto de segurança central
não está preso durante a manobra.
Com o banco central, só deve ser usada
a correia.
Ergonomia e conforto

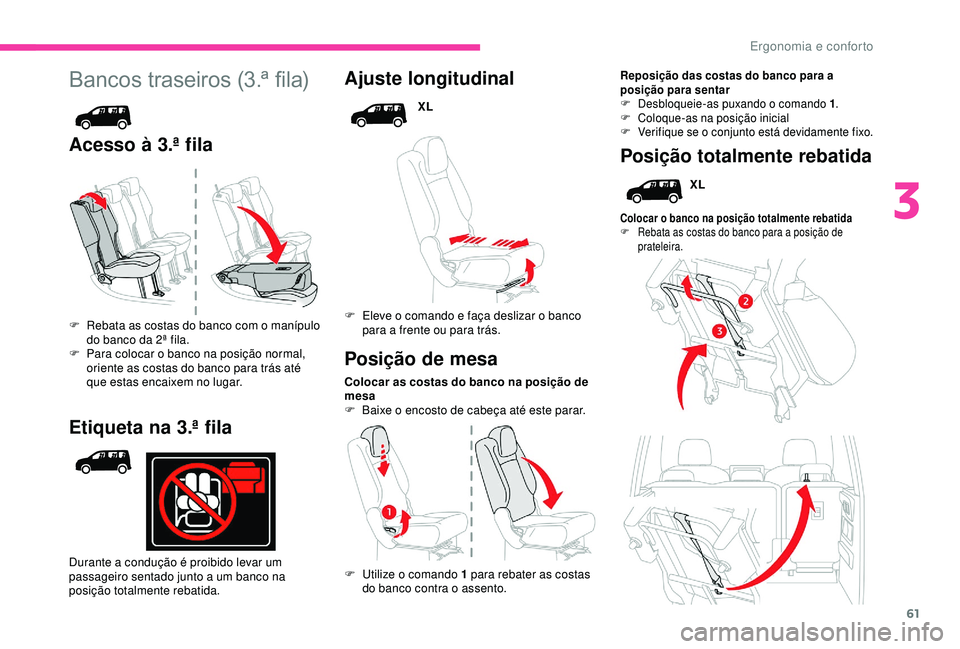

61
Bancos traseiros (3.ª fila)
Acesso à 3.ª filaAjuste longitudinal
XL
F

E

leve o comando e faça deslizar o banco
para a frente ou para trás.
Colocar as costas do banco na posição de
mesa
F

B

aixe o encosto de cabeça até este parar.
Reposição das costas do banco para a
posição para sentar
F
D
esbloqueie-as puxando o comando 1 .
F

C
oloque-as na posição inicial
F

V
erifique se o conjunto está devidamente fixo.
F Utilize o comando 1 para rebater as costas do banco contra o assento.
Posição de mesa
F Rebata as costas do banco com o manípulo do banco da 2ª fila.
F

P
ara colocar o banco na posição normal,
oriente as costas do banco para trás até
que estas encaixem no lugar.
Posição totalmente rebatida
XL
Colocar o banco na posição totalmente rebatida
F R ebata as costas do banco para a posição de
prateleira.
Etiqueta na 3.ª fila
Durante a condução é proibido levar um
passageiro sentado junto a um banco na
posição totalmente rebatida.
3
Ergonomia e conforto

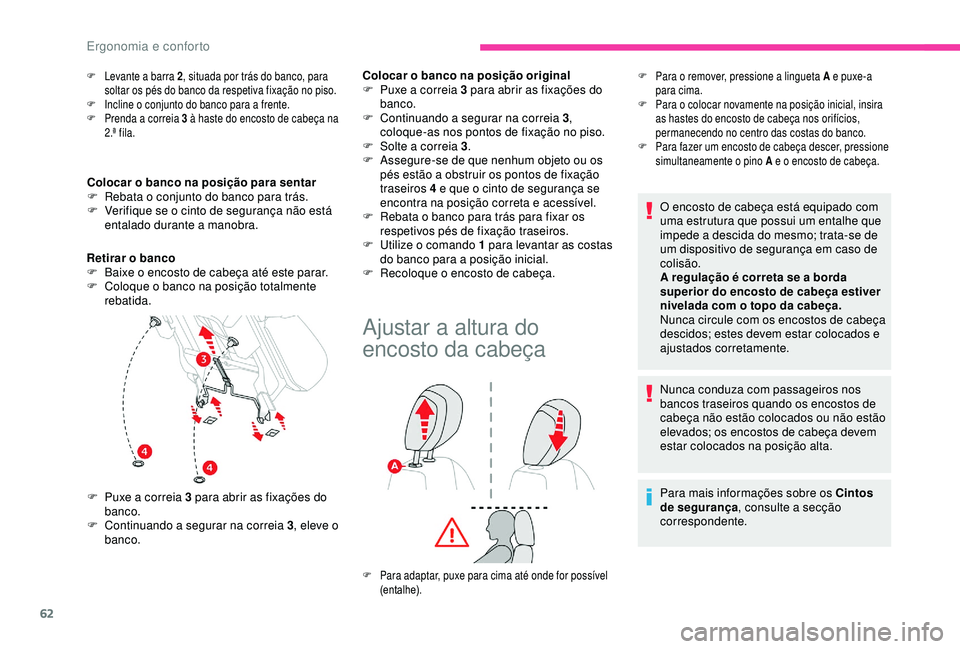

62
F Levante a barra 2, situada por trás do banco, para
soltar os pés do banco da respetiva fixação no piso.
F

I
ncline o conjunto do banco para a frente.
F

P
renda a correia 3 à haste do encosto de cabeça na
2.ª f ila.
Colocar o banco na posição para sentar
F R ebata o conjunto do banco para trás.
F

V
erifique se o cinto de segurança não está
entalado durante a manobra.
Ajustar a altura do
encosto da cabeça
O encosto de cabeça está equipado com
uma estrutura que possui um entalhe que
impede a descida do mesmo; trata-se de
um dispositivo de segurança em caso de
colisão.
A regulação é correta se a borda
superior do encosto de cabeça estiver
nivelada com o topo da cabeça.
Nunca circule com os encostos de cabeça
descidos; estes devem estar colocados e
ajustados corretamente.
Nunca conduza com passageiros nos
bancos traseiros quando os encostos de
cabeça não estão colocados ou não estão
elevados; os encostos de cabeça devem
estar colocados na posição alta.
Para mais informações sobre os Cintos
de segurança , consulte a secção
correspondente.
F Para o remover, pressione a lingueta A e puxe-a para cima.
F

P
ara o colocar novamente na posição inicial, insira
as hastes do encosto de cabeça nos orifícios,
permanecendo no centro das costas do banco.
F

P
ara fazer um encosto de cabeça descer, pressione
simultaneamente o pino A e o encosto de cabeça.Colocar o banco na posição original
F P uxe a correia 3 para abrir as fixações do
banco.
F

C
ontinuando a segurar na correia 3 ,
coloque-as nos pontos de fixação no piso.
F

S
olte a correia 3 .
F

A
ssegure-se de que nenhum objeto ou os
pés estão a obstruir os pontos de fixação
traseiros 4 e que o cinto de segurança se
encontra na posição correta e acessível.
F

R
ebata o banco para trás para fixar os
respetivos pés de fixação traseiros.
F

U
tilize o comando 1 para levantar as costas
do banco para a posição inicial.
F

R
ecoloque o encosto de cabeça.
Retirar o banco
F

B

aixe o encosto de cabeça até este parar.
F

C

oloque o banco na posição totalmente
rebatida.
F

P

uxe a correia 3 para abrir as fixações do
banco.
F

C

ontinuando a segurar na correia 3 , eleve o
banco.
F Para adaptar, puxe para cima até onde for possível (entalhe).
Ergonomia e conforto
