2019 CITROEN BERLINGO VAN Manual do condutor (in Portuguese)

63
Acessórios interiores
Tapetes
Montagem
Aquando da sua primeira montagem, do lado
do condutor, utilize exclusivamente as fixações
fornecidas.
Os outros tapetes são simplesmente colocados
na alcatifa.
Desmontagem
Para desmontar o tapete no lado do condutor:
F r ecue o banco ao máximo,
F

l
iberte as fixações,
F

r
etire o tapete.
Remontagem
Para colocar o tapete do lado do condutor:
F p osicione corretamente o tapete,
F

c
oloque novamente as fixações fazendo
pressão,
F

v
erifique se o tapete está corretamente fixo.
Para evitar o risco de bloqueio dos pedais:
-

U
tilize apenas tapetes adaptados às
fixações já presentes no veículo; a sua
utilização é imperativa.
-

N
unca sobreponha vários tapetes.
A utilização de tapetes não homologados
pela CITROËN pode impedir o acesso
aos pedais e prejudicar o funcionamento
do regulador de velocidade/limitador de
velocidade.
Os tapetes homologados pela CITROËN
têm duas fixações situadas por baixo do
banco.
Tejadilho e respetivos espaços de arrumação
Unidade por cima das palas de sol
Está localizado por cima das palas do sol e
pode acomodar vários objetos.
Compartimento de arrumação central
Existe um espaço de arrumação situado no
forro do tejadilho.
A carga máxima autorizada é de 6
kg.
Em caso de desaceleração acentuada,
os objetos colocados no compartimento
de arrumação central do tejadilho podem
transformar-se em projéteis.
3
Ergonomia e conforto

64

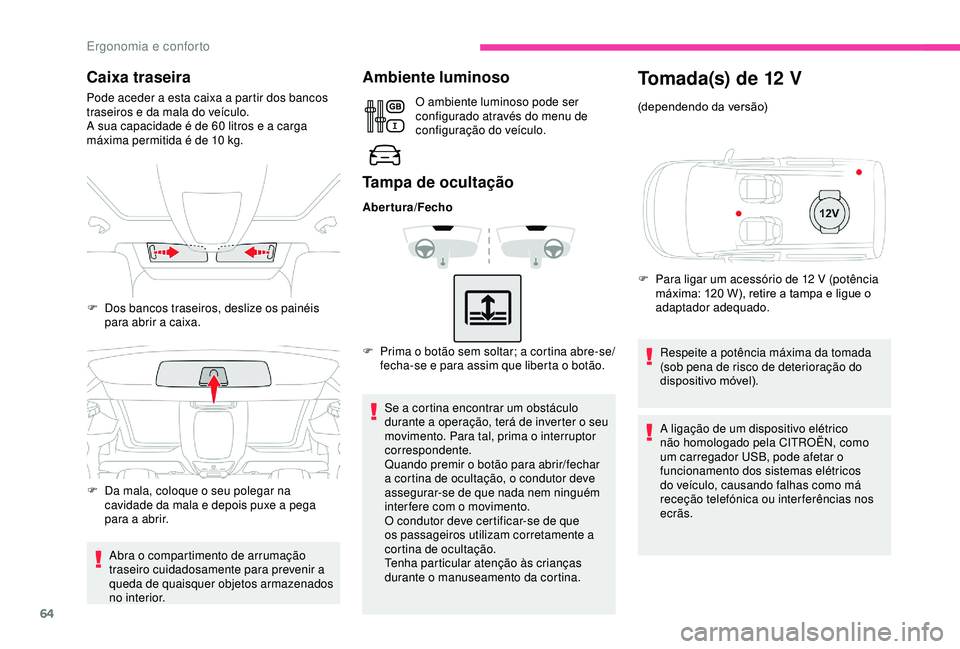

Caixa traseira
Pode aceder a esta caixa a partir dos bancos
traseiros e da mala do veículo.
A sua capacidade é de 60 litros e a carga
máxima permitida é de 10
kg.
Abra o compartimento de arrumação
traseiro cuidadosamente para prevenir a
queda de quaisquer objetos armazenados
no interior.
Ambiente luminoso
O ambiente luminoso pode ser
configurado através do menu de
configuração do veículo.
Tampa de ocultação
Abertura/Fecho
F
P
rima o botão sem soltar; a cortina abre-se/
fecha-se e para assim que liberta o botão.
Se a cortina encontrar um obstáculo
durante a operação, terá de inverter o seu
movimento. Para tal, prima o interruptor
correspondente.
Quando premir o botão para abrir/fechar
a cortina de ocultação, o condutor deve
assegurar-se de que nada nem ninguém
inter fere com o movimento.
O condutor deve certificar-se de que
os passageiros utilizam corretamente a
cortina de ocultação.
Tenha particular atenção às crianças
durante o manuseamento da cortina.
F

D

os bancos traseiros, deslize os painéis
para abrir a caixa.
F

D

a mala, coloque o seu polegar na
cavidade da mala e depois puxe a pega
para a abrir.
Tomada(s) de 12 V
(dependendo da versão)
F

P
ara ligar um acessório de 12 V (potência
máxima: 120
W), retire a tampa e ligue o
adaptador adequado.
Respeite a potência máxima da tomada
(sob pena de risco de deterioração do
dispositivo móvel).
A ligação de um dispositivo elétrico
não homologado pela CITROËN, como
um carregador USB, pode afetar o
funcionamento dos sistemas elétricos
do veículo, causando falhas como má
receção telefónica ou inter ferências nos
ecrãs.
Ergonomia e conforto

65
AC 220V
50Hz120W
Tomada(s) USB
(Consoante a versão.)
As tomadas 1, 2 e 3 permitem a ligação de
dispositivos móveis, como leitores de áudio
digitais do tipo iPod
®.
As tomadas 1 e 2 leem os ficheiros áudio
transmitidos ao sistema áudio para difusão
através dos altifalantes do veículo.
Pode gerir estes ficheiros através dos
comandos no volante ou dos comandos no
ecrã tátil.
Tomada de 220 V/50 Hz
Há uma tomada de 220 V/50 Hz (potência
m áx.: 120 W) na lateral do compartimento de
arrumação central.
Esta tomada funciona com o motor a trabalhar,
assim como em modo STOP do Stop & Start. Durante a sua utilização em USB, o
equipamento portátil pode recarregar-se
automaticamente.
É apresentada uma mensagem se o
consumo do equipamento nómada
for superior à intensidade de corrente
fornecida pelo veículo.
Para mais informações sobre a utilização
deste equipamento, consulte a secção em
Equipamentos de áudio e telemática
.
As tomadas 1 e 2 permitem
igualmente ligar um smartphone
por MirrorLink
TM, Android Auto® ou
CarPlay®, para poder utilizar algumas
aplicações do smartphone no ecrã
tátil. F

R
etire a tampa.
F
V
erifique que a luz indicadora se encontra
acesa a verde.
F
L
igue o seu equipamento multimédia
ou qualquer outro dispositivo elétrico
(carregador de telemóveis, computador
portátil, leitor de CD-DVD, aquecedor de
biberões, etc.).
Em caso de problema de funcionamento da
tomada, o avisador verde acende-se de forma
intermitente.
Solicite a verificação pela rede CITROËN ou
por uma oficina autorizada.
Ligue apenas um dispositivo de cada
vez à tomada (sem extensões ou várias
tomadas).
Ligue apenas dispositivos com isolamento
classe II (indicado no aparelho).
Não utilize dispositivos com uma estrutura
metálica (máquina de barbear, etc.).
Como medida de segurança, quando o
consumo elétrico é excessivo e quando
o sistema elétrico do veículo necessitar
(condições climáticas específicas,
sobrecarga elétrica, etc.), a corrente da
tomada será cortada; a luz indicadora
verde apaga-se.
3
Ergonomia e conforto

66
Carregador sem fios
Este permite o carregamento sem fios de
dispositivos móveis, como smartphones,
utilizando o princípio da indução magnética, de
acordo com a norma Qi 1.1.
O dispositivo móvel a carregar deverá ser
compatível com a norma Qi, de origem, ou com
a ajuda de um suporte ou capa compatível.
A zona de carregamento está assinalada com
o símbolo Qi.
Funcionamento
O carregador funciona com o motor em
funcionamento e no modo STOP de Stop &
Start.
O carregamento é gerido pelo smartphone.
Nas versões com Acesso e arranque mãos-
livres, o funcionamento do carregador pode ser
perturbado pela abertura de uma porta ou ao
desligar a ignição.
Carregamento
F Verifique previamente se a zona de carregamento está desobstruída.
F

C
oloque o aparelho no centro da zona de
carregamento.
O sistema não foi concebido para
carregar vários aparelhos ao mesmo
tempo.
F

A
ssim que o dispositivo móvel é detetado,
a luz indicadora do carregador ilumina-se a
verde.
F

O c
arregamento da bateria do dispositivo
móvel inicia-se imediatamente.
F

A
ssim que a bateria está carregada, a luz
indicadora de carga apaga-se.
Não deixe objetos metálicos (moedas,
chaves, telecomando do veículo, etc.) na
zona de carregamento quando estiver
a carregar um dispositivo – risco de
sobreaquecimento ou de interrupção do
processo de carregamento!
Controlo do funcionamento
O estado da luz indicadora de carga permite
monitorizar o funcionamento do carregador. Luz indicadora
de carga Significado
Apagada Motor desligado.
Nenhum dispositivo
móvel compatível
detetado.
Carregamento concluído.
Verde f ixo Dispositivo móvel
compatível detetado.
A carregar...
Cor de laranja
intermitente Deteção de objeto
estranho na zona de
carregamento.
Dispositivo móvel mal
centrado na zona de
carregamento.
Cor de laranja
fixo Anomalia do indicador
de carga da bateria do
dispositivo.
Temperatura demasiado
elevada da bateria do
dispositivo móvel.
Anomalia do carregador.
Ergonomia e conforto

67

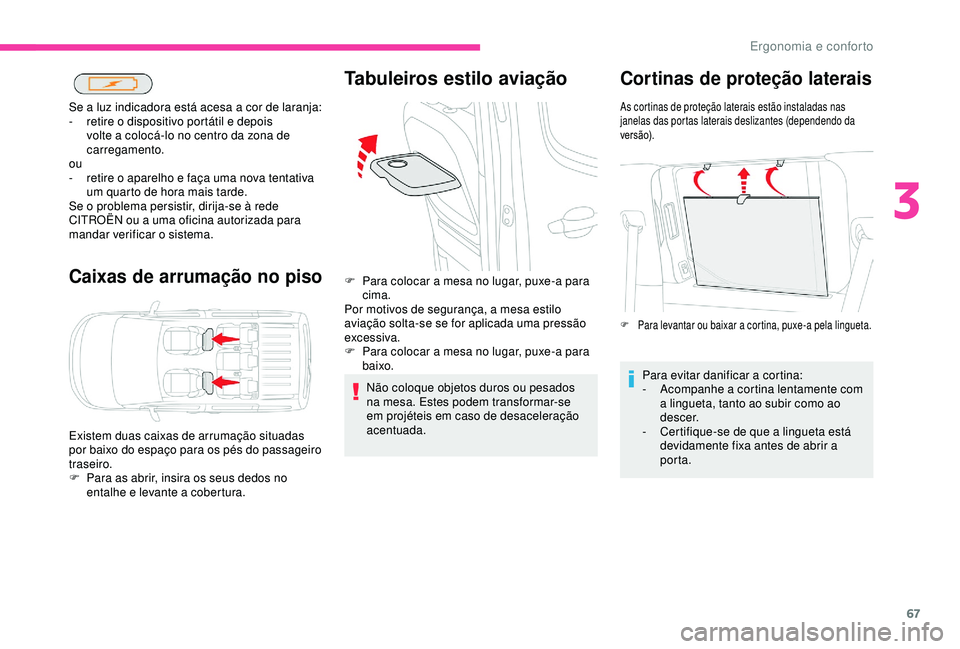

Caixas de arrumação no piso
Se a luz indicadora está acesa a cor de laranja:
- r etire o dispositivo portátil e depois
volte a colocá-lo no centro da zona de
carregamento.
ou
-

r
etire o aparelho e faça uma nova tentativa
um quarto de hora mais tarde.
Se o problema persistir, dirija-se à rede
CITROËN ou a uma oficina autorizada para
mandar verificar o sistema.
Existem duas caixas de arrumação situadas
por baixo do espaço para os pés do passageiro
traseiro.
F

P
ara as abrir, insira os seus dedos no
entalhe e levante a cobertura.
Tabuleiros estilo aviação
Não coloque objetos duros ou pesados
na mesa. Estes podem transformar-se
em projéteis em caso de desaceleração
acentuada.
F

P
ara colocar a mesa no lugar, puxe-a para
cima.
Por motivos de segurança, a mesa estilo
aviação solta-se se for aplicada uma pressão
excessiva.
F

P
ara colocar a mesa no lugar, puxe-a para
baixo.
Cortinas de proteção laterais
As cortinas de proteção laterais estão instaladas nas
janelas das portas laterais deslizantes (dependendo da
ve r s ã o).
Para evitar danificar a cortina:
- A companhe a cortina lentamente com
a lingueta, tanto ao subir como ao
descer.
-

C
ertifique-se de que a lingueta está
devidamente fixa antes de abrir a
porta.
F Para levantar ou baixar a cortina, puxe-a pela lingueta.
3
Ergonomia e conforto

68

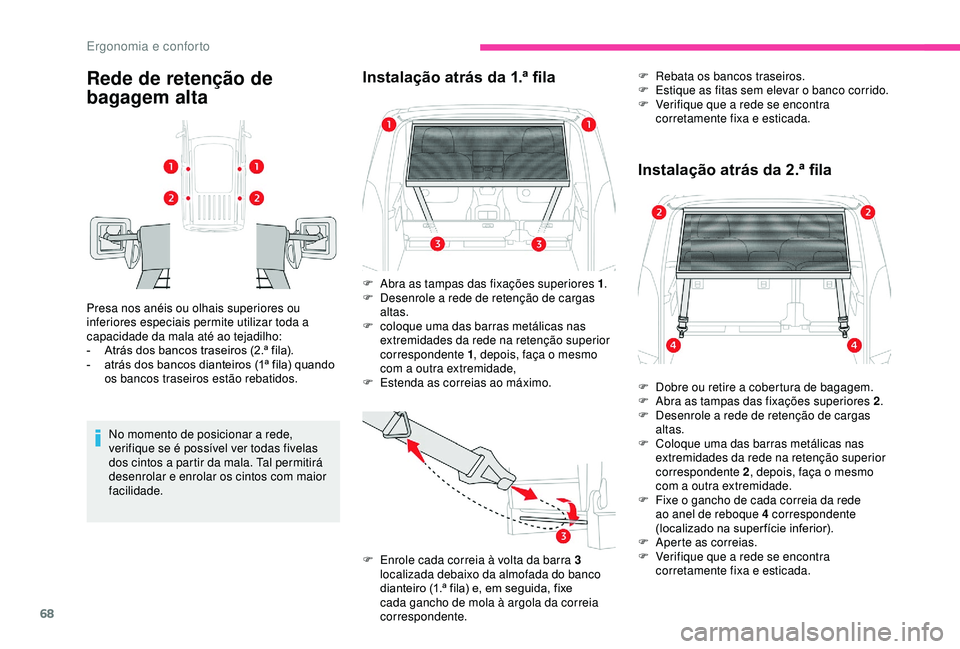

Rede de retenção de
bagagem alta
Presa nos anéis ou olhais superiores ou
inferiores especiais permite utilizar toda a
capacidade da mala até ao tejadilho:
-
A
trás dos bancos traseiros (2.ª fila).
-

a
trás dos bancos dianteiros (1ª fila) quando
os bancos traseiros estão rebatidos.
No momento de posicionar a rede,
verifique se é possível ver todas fivelas
dos cintos a partir da mala. Tal permitirá
desenrolar e enrolar os cintos com maior
facilidade.
Instalação atrás da 1.ª fila
F Abra as tampas das fixações superiores 1 .
F D esenrole a rede de retenção de cargas
altas.
F

c
oloque uma das barras metálicas nas
extremidades da rede na retenção superior
correspondente 1 , depois, faça o mesmo
com a outra extremidade,
F

E
stenda as correias ao máximo.
F

E
nrole cada correia à volta da barra 3
localizada debaixo da almofada do banco
dianteiro (1.ª fila) e, em seguida, fixe
cada gancho de mola à argola da correia
correspondente.
Instalação atrás da 2.ª fila
F Dobre ou retire a cobertura de bagagem.
F A bra as tampas das fixações superiores 2 .
F

D
esenrole a rede de retenção de cargas
altas.
F

C
oloque uma das barras metálicas nas
extremidades da rede na retenção superior
correspondente 2 , depois, faça o mesmo
com a outra extremidade.
F

F
ixe o gancho de cada correia da rede
ao anel de reboque 4 correspondente
(localizado na super fície inferior).
F

A
perte as correias.
F

V
erifique que a rede se encontra
corretamente fixa e esticada.
F

R
ebata os bancos traseiros.
F
E
stique as fitas sem elevar o banco corrido.
F
V
erifique que a rede se encontra
corretamente fixa e esticada.
Ergonomia e conforto

69

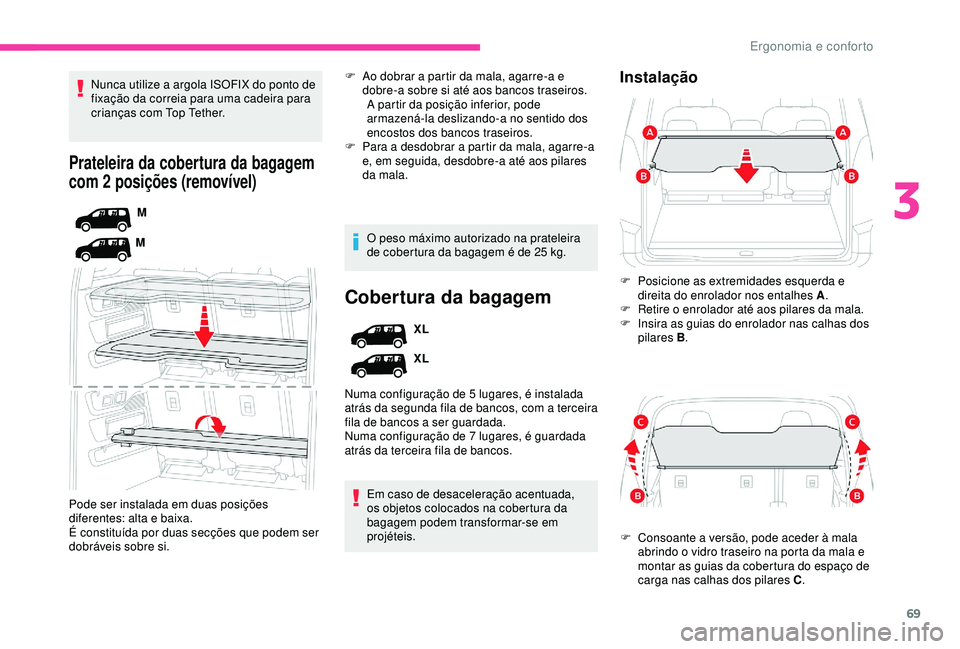

Prateleira da cobertura da bagagem
com 2 posições (removível)
M
M
Pode ser instalada em duas posições
diferentes: alta e baixa.
É constituída por duas secções que podem ser
dobráveis sobre si. Nunca utilize a argola ISOFIX do ponto de
fixação da correia para uma cadeira para
crianças com Top Tether.
O peso máximo autorizado na prateleira
de cobertura da bagagem é de 25 kg.
F

Ao
dobrar a partir da mala, agarre-a e
dobre-a sobre si até aos bancos traseiros. A partir da posição inferior, pode
armazená-la deslizando-a no sentido dos
encostos dos bancos traseiros.
F
P
ara a desdobrar a partir da mala, agarre-a
e, em seguida, desdobre-a até aos pilares
da mala.
Cobertura da bagagem
Em caso de desaceleração acentuada,
os objetos colocados na cobertura da
bagagem podem transformar-se em
projéteis. XL
XL
Numa configuração de 5 lugares, é instalada
atrás da segunda fila de bancos, com a terceira
fila de bancos a ser guardada.
Numa configuração de 7 lugares, é guardada
atrás da terceira fila de bancos.
Instalação
F Posicione as extremidades esquerda e direita do enrolador nos entalhes A .
F

R
etire o enrolador até aos pilares da mala.
F

I
nsira as guias do enrolador nas calhas dos
pilares B .
F

C
onsoante a versão, pode aceder à mala
abrindo o vidro traseiro na porta da mala e
montar as guias da cobertura do espaço de
carga nas calhas dos pilares C .
3
Ergonomia e conforto

70

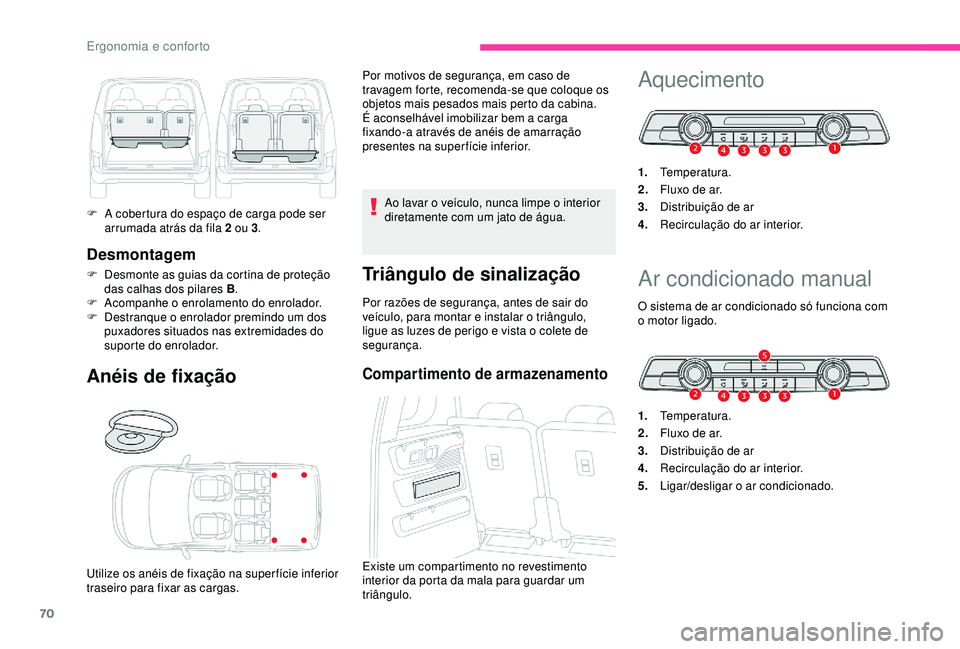

Desmontagem
F Desmonte as guias da cortina de proteção das calhas dos pilares B .
F

A
companhe o enrolamento do enrolador.
F

D
estranque o enrolador premindo um dos
puxadores situados nas extremidades do
suporte do enrolador.
Anéis de fixação
Por motivos de segurança, em caso de
travagem forte, recomenda-se que coloque os
objetos mais pesados mais perto da cabina.
É aconselhável imobilizar bem a carga
fixando-a através de anéis de amarração
presentes na super fície inferior.
Ao lavar o veículo, nunca limpe o interior
diretamente com um jato de água.
Triângulo de sinalização
Por razões de segurança, antes de sair do
veículo, para montar e instalar o triângulo,
ligue as luzes de perigo e vista o colete de
segurança.
Compartimento de armazenamento
Existe um compartimento no revestimento
interior da porta da mala para guardar um
triângulo.
Utilize os anéis de fixação na super fície inferior
traseiro para fixar as cargas.
Aquecimento
1.
Temperatura.
2. Fluxo de ar.
3. Distribuição de ar
4. Recirculação do ar interior.
Ar condicionado manual
O sistema de ar condicionado só funciona com
o motor ligado.
1.Temperatura.
2. Fluxo de ar.
3. Distribuição de ar
4. Recirculação do ar interior.
5. Ligar/desligar o ar condicionado.
F

A c

obertura do espaço de carga pode ser
arrumada atrás da fila 2 ou 3 .
Ergonomia e conforto
