2019 CITROEN BERLINGO VAN Manual do condutor (in Portuguese)

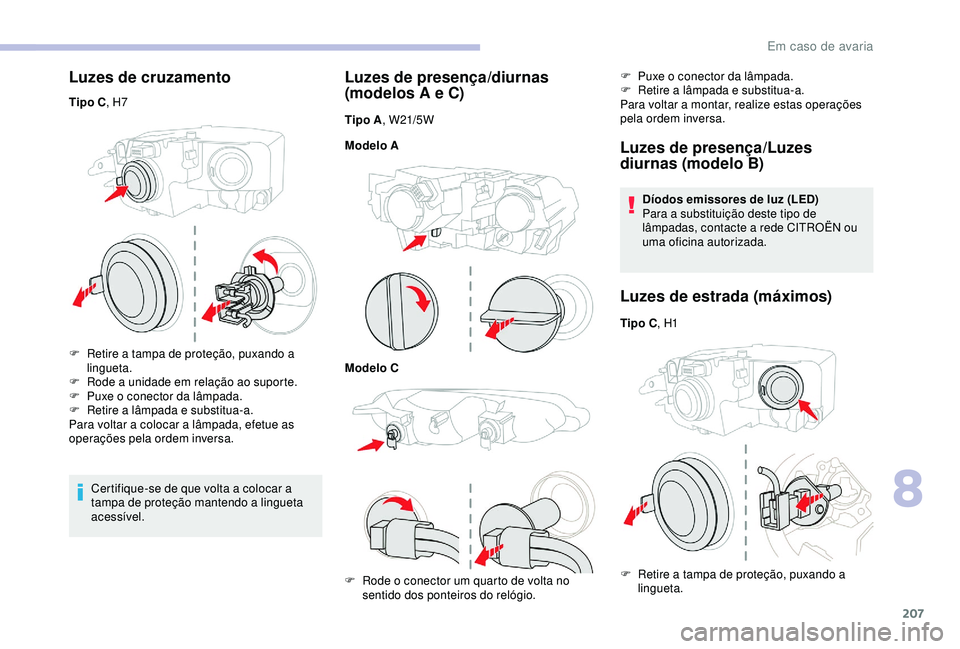

207
Luzes de cruzamento
Tipo C, H7
F
R
etire a tampa de proteção, puxando a
lingueta.
F

R
ode a unidade em relação ao suporte.
F

P
uxe o conector da lâmpada.
F

R
etire a lâmpada e substitua-a.
Para voltar a colocar a lâmpada, efetue as
operações pela ordem inversa.
Certifique-se de que volta a colocar a
tampa de proteção mantendo a lingueta
acessível.
Luzes de presença/diurnas
(modelos A e C)
Tipo A , W21/5W
Modelo A
Modelo C
F

R
ode o conector um quarto de volta no
sentido dos ponteiros do relógio. F

P
uxe o conector da lâmpada.
F
R
etire a lâmpada e substitua-a.
Para voltar a montar, realize estas operações
pela ordem inversa.
Luzes de presença/Luzes
diurnas (modelo B)
Díodos emissores de luz (LED)
Para a substituição deste tipo de
lâmpadas, contacte a rede CITROËN ou
uma oficina autorizada.
Luzes de estrada (máximos)
Tipo C , H1
F
R
etire a tampa de proteção, puxando a
lingueta.
8
Em caso de avaria

208
F Solte a unidade em relação ao suporte.
F P uxe o conector da lâmpada.
F

R
etire a lâmpada e substitua-a.
Para voltar a colocar a lâmpada, efetue as
operações pela ordem inversa.
Certifique-se de que volta a colocar a
tampa de proteção mantendo a lingueta
acessível.
Luzes indicadoras de mudança de direção
Tipo B, PY21W
A intermitência rápida da luz indicadora
de mudança de direção (esquerda ou
direita) indica que uma das luzes do
respetivo lado falhou. Modelos B e C
Modelo A
Luzes de nevoeiro
Tipo D, H11
Modelo
A
Modelos B e C
F

R
etire os dois parafusos de aperto do
módulo.
F

R
etire o módulo do respetivo alojamento.
F

D

esaperte o conector 1/4 de volta no
sentido inverso ao dos ponteiros do relógio.
F

P

uxe a unidade em relação ao suporte.
F

R

etire a lâmpada e substitua-a.
Para montar novamente, efetue estas
operações pela ordem inversa. F

I
ntroduza uma chave de parafusos plana
entre a lâmpada e o alojamento.
F

P
uxe e alavanque para desencaixar o
alojamento.
Em caso de avaria

209
Para a substituição destas lâmpadas,
pode contactar a rede CITROËN ou uma
oficina autorizada.
Luzes traseiras
Para mais informações sobre a Substituição
de uma lâmpada e, nomeadamente, os
tipos de lâmpadas, consulte a secção
correspondente.
F

P

ressione o grampo de bloqueio e desligue
o conector.
F

D

esaperte o porta-lâmpadas 1/4 de volta
no sentido contrário ao dos ponteiros do
relógio.
F

R

etire o porta-lâmpadas.
F

S

ubstitua a lâmpada com defeito.
Para montar novamente, efetue estas
operações pela ordem inversa.
Com portas de bater/porta da
mala
1. Luzes de travagem/luzes de presença.
Tipo
B, P21/5W
2. Indicadores de mudança de direção.
Tipo
B, PY21W (âmbar)
3. Luzes de marcha-atrás.
Tipo
B, P21W
4. Luzes de nevoeiro.
Tipo
B, P21W F

A p
artir do interior, desligue o conector
elétrico na parte traseira das luzes.
F
R
etire os dois parafusos de fixação
utilizando a chave Torx fornecida no seu
veículo.
Para mais informações sobre o Kit
de ferramentas , consulte a secção
correspondente.
F

A p
artir do exterior, puxe a luz toda para si
(c om por tas de bater ) ou em direção ao
centro do veículo (com por ta da mala ).
8
Em caso de avaria

210
Tenha cuidado para reposicionar as linguetas
e a cablagem de alimentação corretamente
para evitar prender a cablagem.
O tempo de reinicialização após a
substituição de uma lâmpada da luz
indicadora de mudança de direção traseira
é de aproximadamente 2 minutos ou mais.
F Afaste as linguetas e retire o porta-lâmpadas.
F

R
etire a lâmpada avariada pressionando
ligeiramente por cima e rodando um
quarto de volta no sentido contrário ao dos
ponteiros do relógio.
F

S
ubstitua a lâmpada.
Para montar novamente, efetue estas
operações pela ordem inversa.
Luzes da chapa de matrícula
Tipo A , W5W-5W
Com portas de bater
F Solte o revestimento interior.
F
D esligue o conector puxando a lingueta.
F

D
esaperte o porta-lâmpadas 1/4 de volta
no sentido contrário ao dos ponteiros do
relógio.
F

S
ubstitua a lâmpada.
F

R
ecoloque o porta-lâmpadas na respetiva
posição e ligue novamente o conector.
F

C
oloque novamente o revestimento no
lugar.
Com uma tampa da mala
F Retire a lente em plástico utilizando uma chave de parafusos.
F

S
ubstitua a lâmpada.
F

C
oloque novamente a lente em plástico e
faça pressão para a bloquear.
Terceira luz de travagem
Tipo A , W16W-16W
F
D
esaperte as duas porcas.
F

E
mpurre os pinos.
F

S
e necessário, desligue o conector para
retirar a lâmpada.
F

S
ubstitua a lâmpada.
Em caso de avaria

211
Substituir um fusível
Acesso ao kit de ferramentas
A pinça de extração encontra-se por trás da
tampa da caixa de fusíveis.
F

D
esencaixe a tampa puxando a parte
superior esquerda e, em seguida, a direita.
F

S
olte totalmente a tampa e vire-a do outro
lado.
F

R
etire a pinça do respetivo alojamento.
Substituição de um fusível
Antes de substituir um fusível, é necessário:
F c onhecer a causa da avaria e solucioná-la,
F

d
esligar todos os consumidores elétricos,
F

i
mobilizar o veículo e desligar a ignição,
F

i
dentificar o fusível avariado utilizando
as tabelas e esquemas de atribuição
existentes.
Para substituir um fusível tem de:
F

u
tilizar a pinça especial para extrair o
fusível do respetivo compartimento e
verificar o estado do filamento.
F

s
ubstituir sempre o fusível avariado
por um novo de capacidade nominal
equivalente (mesma cor); uma capacidade
diferente poderá provocar um problema de
funcionamento (risco de incêndio).
Se a avaria ocorrer novamente após a
substituição do fusível, solicite a verificação do
equipamento elétrico pela rede CITROËN ou
por uma oficina autorizada.
Bom Avariado A substituição por um fusível não
mencionado nas tabelas de atribuição ao
lado poderá dar origem a um problema
de funcionamento grave no seu veículo.
Contacte a rede CITROËN ou uma oficina
autorizada.
Instalação de acessórios elétricos
O sistema elétrico do veículo foi
concebido para funcionar com
equipamentos de série ou opcionais.
Antes de instalar outros equipamentos ou
acessórios elétricos no veículo, entre em
contacto com a rede CITROËN ou uma
oficina autorizada.
Pinça
A CITROËN declina qualquer
responsabilidade por custos associados
à reparação do veículo ou a problemas
de funcionamento resultantes da
instalação de acessórios não fornecidos
e não recomendados pela CITROËN
e não instalados de acordo com as
respetivas instruções, em particular
quando o consumo do conjunto de todos
os aparelhos suplementares ligados
ultrapassar os 10


miliamperes.
8
Em caso de avaria

212
Para mais informações sobre a instalação
de um engate de reboque ou de um
equipamento de tipo TA XI, contacte a
rede CITROËN.
Fusíveis do painel de bordo
A caixa de fusíveis encontra-se na parte
inferior do painel de bordo(lado esquerdo).
Acesso aos fusíveis
Os fusíveis, descritos abaixo, variam
consoante os equipamentos do seu veículo.
F

D
esencaixe a tampa puxando a parte
superior esquerda e, em seguida, a direita.
N.º de fusívelIntensidade (A) Funções
F1 10Carregador de smartphone sem fios, retrovisor eletrocromático.
F4 15Buzina.
F6 20Bomba lava-vidros.
F7 10Tomada de 12
V (traseira).
F10 30Módulo de segurança elétrico.
F13 10Telemática e comandos do rádio.
F14 5Alarme, unidade telemática avançada.
F19 3Caixa de inter face do reboque.
F23 5Caixa de inter face genérica do reboque.
F27 5Aquecimento adicional.
F29 20Sistema de áudio, ecrã tátil.
F31 15Sistema de áudio (disponível como acessório).
F32 15Tomada de 12
V (dianteira).
F34 5Controlo dos espelhos.
F36 5Tomada USB.
Em caso de avaria

213
Fusíveis do compartimento
do motor
A caixa de fusíveis encontra-se no
compartimento do motor junto à bateria.
Acesso aos fusíveis
F Liberte os dois fechos A.
F R etire a tampa.
F

S
ubstitua o fusível.
F

A
pós a inter venção, feche cuidadosamente
a tampa e, em seguida, prenda os dois
fechos A para garantir o isolamento da
caixa de fusíveis. Fusível
N .° Potência
(A) Funções
F16 15Luz de nevoeiro
dianteira.
F18 10Luz de estrada
direita.
F19 10Luz de estrada
esquerda.
F29 40Escovas do limpa-
vidros.
Bateria de 12 V
Procedimento para efetuar o arranque do motor
a partir de outra bateria ou para recarregar a
sua bateria descarregada.
Baterias de arranque de
chumbo-ácido
As baterias possuem substâncias
nocivas como ácido sulfúrico e chumbo.
Devem ser eliminadas de acordo com
as prescrições legais e não devem, em
caso algum, ser eliminadas juntamente
com o lixo doméstico.
Coloque as pilhas do telecomando e as
baterias gastas do veículo num ponto de
recolha especial.
Antes de manusear a bateria, proteja os
seus olhos e a sua cara.
Qualquer operação na bateria deverá ser
efetuada num local ventilado e afastado
de chamas livres ou de fontes de faísca,
para evitar risco de explosão ou incêndio.
Lave as mãos no final da operação.
As versões equipadas com Stop & Start
possuem uma bateria de chumbo de
12
V, de tecnologia e características
específicas.
A sua substituição deverá ser efetuada
exclusivamente na rede CITROËN ou
numa oficina autorizada.
8
Em caso de avaria

214
Acesso à bateria
A bateria encontra-se situada sob o capô.
F A bra o capô usando a alavanca de
libertação interior e depois a patilha de
segurança exterior.
F

A
garre na vareta do capô.
Para obter mais informações sobre o
Capô e o Motor , consulte as secções
correspondentes.
Efetuar o arranque usando
outra bateria
Quando a bateria do seu veículo estiver
descarregada, o motor pode ser colocado em
funcionamento através de uma bateria auxiliar
(externa ou de outro veículo) e de cabos
auxiliares ou de um booster de bateria. Nunca coloque o motor em funcionamento
com um carregador de baterias.
Nunca use um booster de bateria de 24
V
ou mais.
Primeiro, verifique se a bateria de reser va
tem uma tensão nominal de 12 V e uma
capacidade pelo menos igual à da bateria
descarregada.
Os dois veículos não devem estar em
contacto.
Desligue todos os consumidores elétricos
dos dois veículos (sistema de áudio,
limpa-vidros, iluminação, etc.).
Assegure-se de que os cabos auxiliares
não passam junto às partes móveis do
motor (ventilador, correias, etc.).
Não desligue o terminal (+) com o motor
em funcionamento.
O borne (-) da bateria não está acessível.
Existe um ponto de massa remoto na dianteira
do veículo. F
C
oloque o motor em funcionamento do
veículo desempanador e deixe-o funcionar
durante alguns minutos.
F
A
cione o motor de arranque do veículo
avariado e deixe o motor a funcionar.
Se o arranque do motor não for efetuado
imediatamente, desligue a ignição e aguarde
alguns instantes antes de tentar novamente.
F
A
guarde que este volte a funcionar em
ralenti.
F
D
esligue os cabos auxiliares na ordem
inversa .
F
D
eixe o motor funcionar, com o veículo em
movimento ou parado, no mínimo durante
30 minutos para permitir que a bateria atinja
um nível de carga suficiente.
Algumas funcionalidades, entre as quais
o Stop & Start, não estão disponíveis
enquanto a bateria não atingir um nível de
carga suficiente.
F

L
igue o cabo vermelho ao terminal (+)
da bateria avariada A (ao nível da parte
metálica em cur va) e, em seguida, ao
terminal (+) da bateria de reser va B ou do
b o o s t e r. F

L
igue uma extremidade do cabo verde ou
preto ao terminal (-) da bateria de reser va B
ou do booster (ou num ponto de massa do
outro veículo).
F
L
igue a outra extremidade do cabo verde
ou preto no ponto de massa C do veículo
avariado.
Em caso de avaria
