2019 CITROEN BERLINGO VAN Manual do condutor (in Portuguese)

223

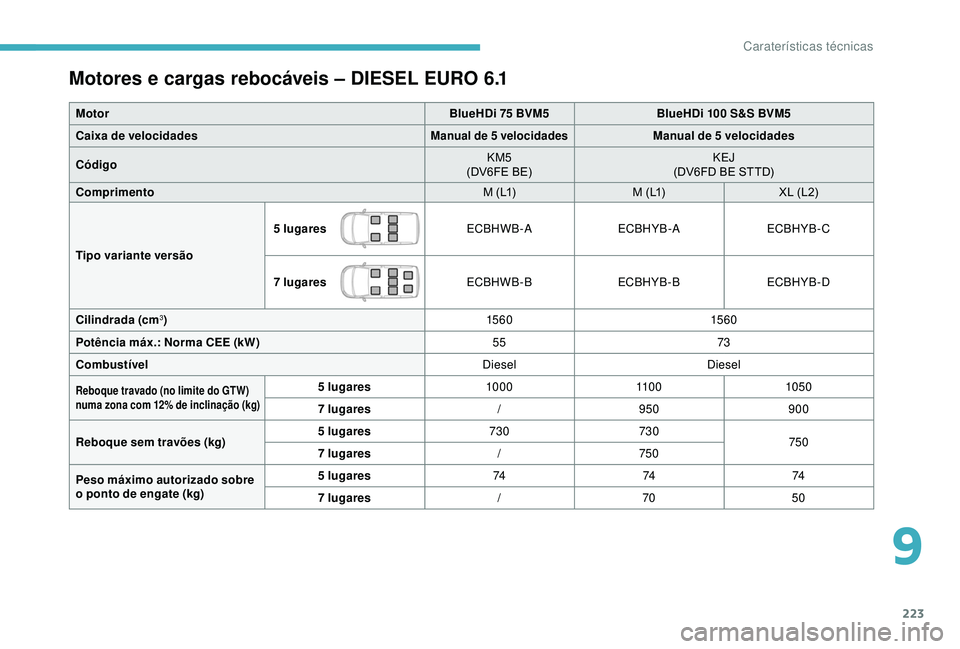

Motores e cargas rebocáveis – DIESEL EURO 6.1
MotorBlueHDi 75 BVM5BlueHDi 100 S&S BVM5
Caixa de velocidades
Manual de 5 velocidadesManual de 5 velocidades
Código KM5
(DV6FE BE) KEJ
(DV6FD BE STTD)
Comprimento M (L1)M (L1)XL (L2)
Tipo variante versão 5 lugares
ECBHWB-AECBHYB -AECBHYB - C
7 lugares ECBHWB-BECBHYB-BECBHYB -D
Cilindrada (cm
3) 15 6 015 6 0
Potência máx.: Norma CEE (kW) 5573
Combustível DieselDiesel
Reboque travado (no limite do GTW)
numa zona com 12% de inclinação (kg)5 lugares100011 0 01050
7 lugares /950 900
Reboque sem travões (kg) 5 lugares
730730
750
7 lugares /750
Peso máximo autorizado sobre
o ponto de engate (kg) 5 lugares
747474
7 lugares /70 50
9
Caraterísticas técnicas

224

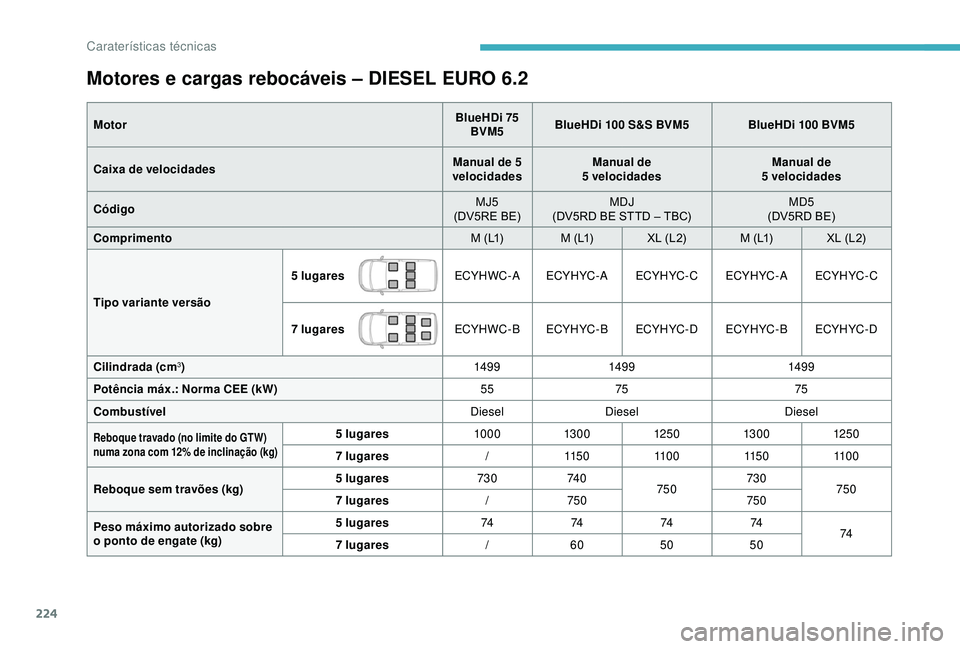

Motores e cargas rebocáveis – DIESEL EURO 6.2
MotorBlueHDi 75
BVM5 BlueHDi 100 S&S BVM5
BlueHDi 100 BVM5
Caixa de velocidades Manual de 5
velocidades Manual de
5 velocidades Manual de
5 velocidades
Código MJ5
(DV5RE BE) MDJ
(DV5RD BE STTD – TBC) MD5
(DV5RD BE)
Comprimento M (L1) M (L1) XL (L2) M (L1) XL (L2)
Tipo variante versão 5 lugares
ECYHWC-AECYH YC - A ECYH YC - C ECYH YC - A ECYH YC - C
7 lugares ECYHWC- BECYH YC - B ECYH YC - D ECYH YC - B ECYH YC - D
Cilindrada (cm
3) 149 9149 9 149 9
Potência máx.: Norma CEE (kW) 5575 75
Combustível DieselDiesel Diesel
Reboque travado (no limite do GTW)
numa zona com 12% de inclinação (kg)5 lugares100013 0 0 125 013 0 0 125 0
7 lugares /115 0 11 0 0 115 011 0 0
Reboque sem travões (kg) 5 lugares
73074 0
750 730
750
7 lugares /750 750
Peso máximo autorizado sobre
o ponto de engate (kg) 5 lugares
74747474
74
7 lugares /60 5050
Caraterísticas técnicas

225

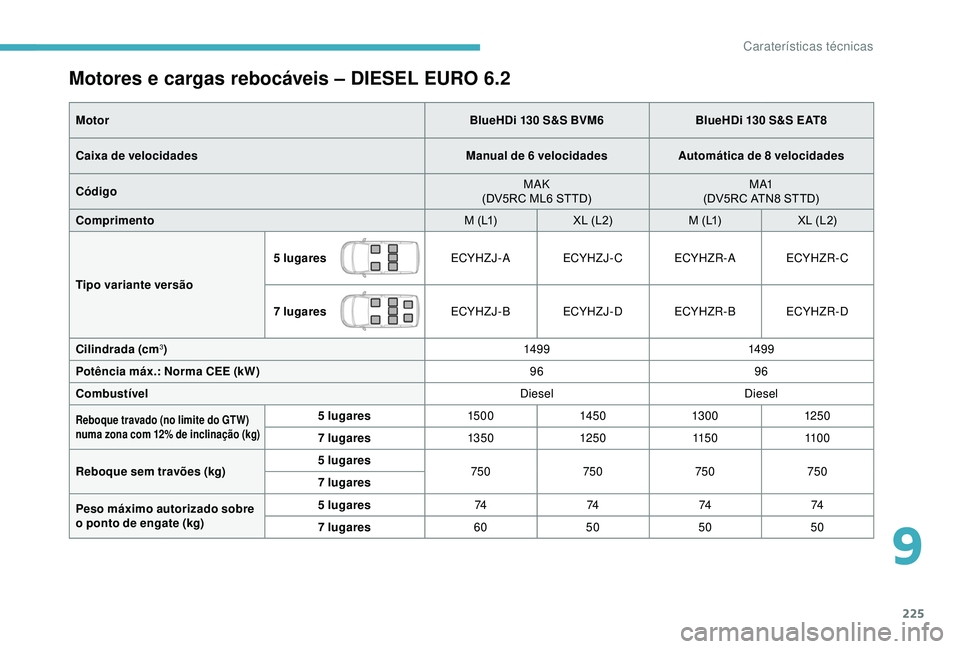

Motores e cargas rebocáveis – DIESEL EURO 6.2
MotorBlueHDi 130 S&S BVM6BlueHDi 130 S&S EAT8
Caixa de velocidades Manual de 6 velocidadesAutomática de 8 velocidades
Código MAK
(DV5RC ML6 STTD) M A1
(DV5RC ATN8 STTD)
Comprimento M (L1)XL (L2) M (L1)XL (L2)
Tipo variante versão 5 lugares
ECYHZJ -A ECYHZJ - C ECYHZR-A ECYHZR- C
7 lugares ECYHZJ - BECYHZJ-DECYHZR- B ECYHZR- D
Cilindrada (cm
3) 149 9149 9
Potência máx.: Norma CEE (kW) 9696
Combustível DieselDiesel
Reboque travado (no limite do GTW)
numa zona com 12% de inclinação (kg)5 lugares15 0 0145 013 0 0 125 0
7 lugares 13 5 0125 0 115 011 0 0
Reboque sem travões (kg) 5 lugares
750750750750
7 lugares
Peso máximo autorizado sobre
o ponto de engate (kg) 5 lugares
74747474
7 lugares 60 505050
9
Caraterísticas técnicas

226

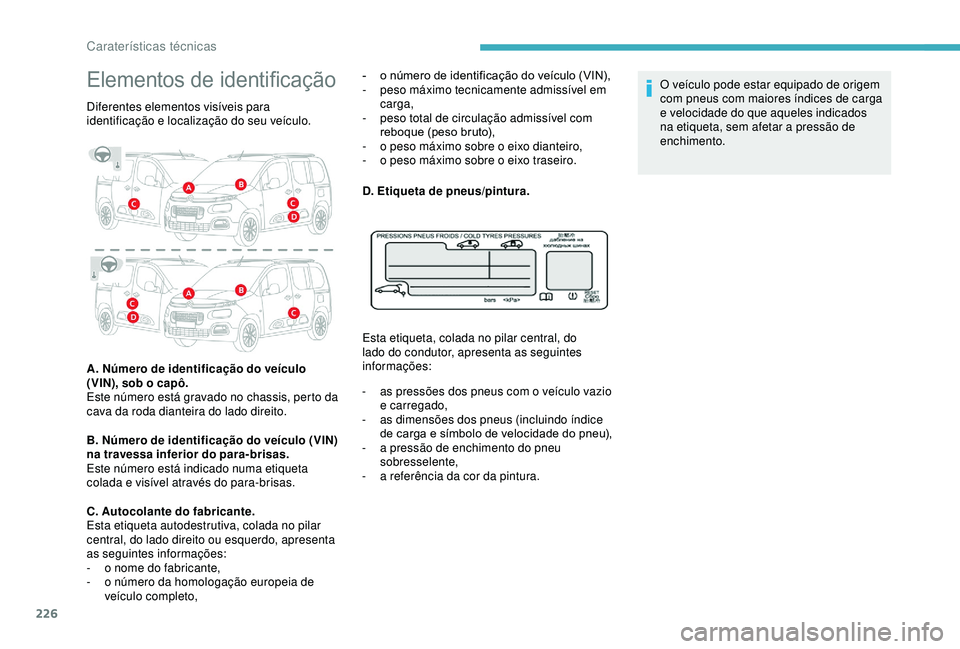

Elementos de identificação
Diferentes elementos visíveis para
identificação e localização do seu veículo.
A. Número de identificação do veículo
(VIN), sob o capô.
Este número está gravado no chassis, perto da
cava da roda dianteira do lado direito.
B. Número de identificação do veículo (VIN)
na travessa inferior do para-brisas.
Este número está indicado numa etiqueta
colada e visível através do para-brisas.-

o n
úmero de identificação do veículo (VIN),
-
p
eso máximo tecnicamente admissível em
carga,
- p eso total de circulação admissível com
reboque (peso bruto),
-

o p
eso máximo sobre o eixo dianteiro,
-

o p
eso máximo sobre o eixo traseiro.
D. Etiqueta de pneus/pintura.
Esta etiqueta, colada no pilar central, do
lado do condutor, apresenta as seguintes
informações:
-

a
s pressões dos pneus com o veículo vazio
e carregado,
-

a
s dimensões dos pneus (incluindo índice
de carga e símbolo de velocidade do pneu),
-

a p
ressão de enchimento do pneu
sobresselente,
-

a r
eferência da cor da pintura.O veículo pode estar equipado de origem
com pneus com maiores índices de carga
e velocidade do que aqueles indicados
na etiqueta, sem afetar a pressão de
enchimento.
C. Autocolante do fabricante.
Esta etiqueta autodestrutiva, colada no pilar
central, do lado direito ou esquerdo, apresenta
as seguintes informações:
-
o

nome do fabricante,
-

o n
úmero da homologação europeia de
veículo completo,
Caraterísticas técnicas

1
Sistema de áudio Bluetooth®
Índice
Primeiros passos
2
C

omandos no volante
2
M

enus
4
R

ádio 4
Rádio DAB (Digital Audio Broadcasting)

6
M

ultimédia
7
T

elefone
1
0
Perguntas frequentes

1
4 As diferentes funções e definições
descritas variam consoante a versão e
configuração do seu veículo.
Por motivos de segurança e uma vez que
requer a atenção constante por parte
do condutor, o emparelhamento de um
telemóvel Bluetooth com o sistema mãos-
livres Bluetooth do seu sistema de áudio
deve ser realizado com o veículo parado

e a ignição ligada.
O sistema de áudio encontra-se codificado
de forma a funcionar apenas no seu
veículo.
Todas as operações no sistema devem
ser realizadas exclusivamente pela rede
ou uma oficina autorizada para evitar
qualquer risco de eletrocussão, incêndio
ou anomalias mecânicas.
Para preser var a bateria, o sistema de
áudio poderá desligar-se após alguns
minutos, se o motor não estiver a
funcionar.
.
Sistema de áudio Bluetooth®

2
Primeiros passos
Prima: Ligar/Desligar
Rotação: ajustar o volume.
Pressão breve: alterar a fonte de
áudio (rádio; USB; AUX [se ligados
ao equipamento]; CD; streaming).
Pressão contínua: apresentar o
menu Telefone (se um telefone
estiver ligado).
Ajustar as definições de áudio:
Atenuador dianteiro/traseiro;
equilíbrio esquerdo-direito; graves/
agudos; intensidade sonora;
ambiente áudio.
Ativação/Desativação do ajuste
automático do volume (associado à
velocidade do veículo).
Rádio:
Pressão breve: apresentar a lista
das estações de rádio.
Pressão contínua: atualizar a lista.
Multimédia:
Pressão breve: apresentar a lista
das pastas.
Pressão contínua: apresentar as
opções de classificação disponíveis.Selecione o modo de apresentação
de ecrã, entre:
Data; Funções áudio; Computador
de bordo; Telefone.
Confirmar ou mostrar o menu de
contexto.
Botões 1 a 6.
Pressão breve: selecionar a estação
de rádio predefinida.
Pressão contínua: predefinir uma
estação de rádio.
Rádio:
Pesquisar automaticamente passo
a passo para cima/para baixo
estações de rádio.
Multimédia:
Selecionar a faixa de CD, USB,
streaming anterior/seguinte.
Percorrer uma lista.
Rádio:
Pesquisar manualmente passo
a passo para cima/para baixo
estações de rádio.
Seleção da pasta MP3 anterior/
seguinte.
Multimédia:
Selecionar a pasta/género/artista/
lista de reprodução anterior/seguinte
no dispositivo USB.
Percorrer uma lista.Abandonar a operação em curso.
Subir um nível (menu ou pasta).
Aceder ao menu principal.
Ativar/desativar a função TA
(informações de trânsito).
Pressão contínua: selecionar o tipo
de informações.
Seleção da banda de frequência
FM/DAB/AM.
Comandos no volante
Comandos no volante –
Tipo 1
Rádio:
Selecionar a estação de rádio
predefinida anterior/seguinte.
Selecionar o elemento anterior/
seguinte de um menu ou de uma
lista.
Multimédia:
Selecionar a faixa anterior/seguinte.
Selecionar o elemento anterior/
seguinte de um menu ou de uma
lista.
Sistema de áudio Bluetooth®

3
Rádio:
Pressão breve: apresentar a lista
das estações de rádio.
Pressão contínua: atualizar a lista.
Multimédia:
Pressão breve: apresentar a lista
das pastas.
Pressão contínua: apresentar as
opções de classificação disponíveis.
Além da chamada telefónica:
Pressão breve: alterar a fonte de
áudio (rádio; USB; AUX [se ligados
ao equipamento]; CD; streaming),
confirmação se o menu “Telefone”
está aber to.
Pressão contínua: abrir o menu
“ Telefone ”.
Em caso de chamada telefónica:
Pressão breve: aceitar a chamada.
Pressão contínua: rejeitar a
chamada.
Durante a chamada telefónica:
Pressão breve: abrir o menu de
contexto do telefone.
Pressão contínua: terminar a
chamada.
Confirmar a seleção.
Aumentar o volume. Diminuir o volume.
Silenciar/restabelecer o som
premindo simultaneamente os
botões para aumentar ou diminuir o
volume.
Comandos no volante –
Tipo 2
Aceder ao menu principal.
Aumentar o volume.
Silenciar/repor o som.
Diminuir o volume.
Além da chamada telefónica:
Pressão breve: alterar a fonte de
áudio (rádio; USB; AUX [se ligados
ao equipamento]; CD; streaming),
confirmação se o menu “
Telefone”
está aber to.
Pressão contínua: abrir o menu
“ Telefone ”.
Em caso de chamada telefónica:
Pressão breve: aceitar a chamada.
Pressão contínua: rejeitar a
chamada.
Durante a chamada telefónica:
Pressão breve: abrir o menu de
contexto do telefone.
Pressão contínua: terminar a
chamada.
Iniciar o reconhecimento de voz do
seu smartphone através do sistema.
Rádio:
Pressão breve: apresentar a lista
das estações de rádio.
Pressão contínua: atualizar a lista.
Multimédia:
Pressão breve: apresentar a lista
das pastas.
Pressão contínua: apresentar as
opções de classificação disponíveis.
.
Sistema de áudio Bluetooth®

4
Rádio:
Selecionar a estação de rádio
predefinida anterior/seguinte.
Selecionar o elemento anterior/
seguinte de um menu ou de uma
lista.
Multimédia:
Selecionar a faixa anterior/seguinte.
Selecionar o elemento anterior/
seguinte de um menu ou de uma
lista.
Premir o botão rotativo: confirmar.
Menus
Consoante a versão.“Multimédia ”: Parâmetros de
média, Parâmetros de rádio.
“ Telefone ”: Ligar, Gestão das listas
telef., Gestão do telefone, Desligar.
“ Computador de bordo ”.
“ Manutenção ”: Diagnóstico, Registo
dos alertas, etc. “
Ligações ”: Gestão das ligações,
procurar dispositivos.
“ Personalização-configuração ”:
Definir os parâmetros do veículo,
Seleção do idioma, Configuração
do ecrã, Seleção das unidades,
Regulação da data e hora.
Prima o botão “ MENU”.
Deslocação de um menu para outro.
Entrada num menu.
Rádio
Selecionar uma estação
Prima várias vezes seguidas o botão
FONTE e selecione a rádio.
Prima este botão para selecionar
uma banda de frequência (FM/DAB/
AM). Prima um dos botões para efetuar
uma procura automática das
estações de rádio.
Prima um dos botões para efetuar
uma procura manual de frequência
superior/inferior.
Prima este botão para apresentar
a lista das estações captadas
localmente.
Para atualizar esta lista, prima
durante mais de dois segundos.
Durante a atualização o som é
desligado.
RDS
O ambiente exterior (colinas, prédios,
túneis, parques de estacionamento
subterrâneos, etc.) pode bloquear a
receção, incluindo o modo RDS. Este
fenómeno é normal na propagação das
ondas de rádio e não constitui qualquer
avaria dos equipamentos de áudio.
Se RDS não estiver disponível, o símbolo
RDS é apresentado no ecrã.
Sistema de áudio Bluetooth®
