Page 129 of 320

127

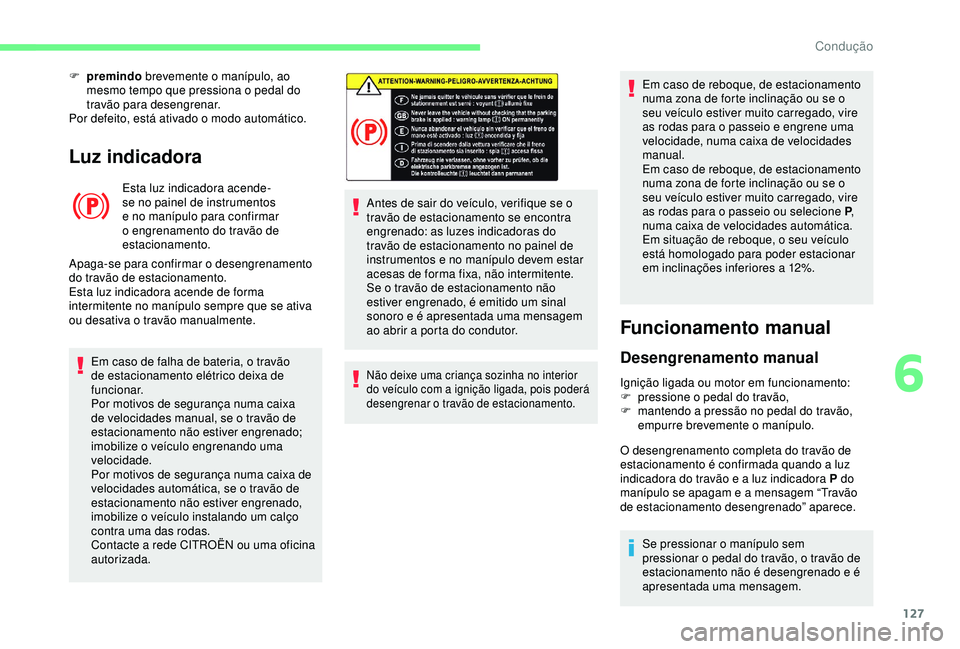

Luz indicadora
Esta luz indicadora acende-
se no painel de instrumentos
e no manípulo para confirmar
o engrenamento do travão de
estacionamento.
Apaga-se para confirmar o desengrenamento
do travão de estacionamento.
Esta luz indicadora acende de forma
intermitente no manípulo sempre que se ativa
ou desativa o travão manualmente.
Em caso de falha de bateria, o travão
de estacionamento elétrico deixa de
funcionar.
Por motivos de segurança numa caixa
de velocidades manual, se o travão de
estacionamento não estiver engrenado;
imobilize o veículo engrenando uma
velocidade.
Por motivos de segurança numa caixa de
velocidades automática, se o travão de
estacionamento não estiver engrenado,
imobilize o veículo instalando um calço
contra uma das rodas.
Contacte a rede CITROËN ou uma oficina
autorizada. Antes de sair do veículo, verifique se o
travão de estacionamento se encontra
engrenado: as luzes indicadoras do
travão de estacionamento no painel de
instrumentos e no manípulo devem estar
acesas de forma fixa, não intermitente.
Se o travão de estacionamento não
estiver engrenado, é emitido um sinal
sonoro e é apresentada uma mensagem
ao abrir a porta do condutor.
Não deixe uma criança sozinha no interior
do veículo com a ignição ligada, pois poderá
desengrenar o travão de estacionamento.
F premindo
brevemente o manípulo, ao
mesmo tempo que pressiona o pedal do
travão para desengrenar.
Por defeito, está ativado o modo automático. Em caso de reboque, de estacionamento
numa zona de forte inclinação ou se o
seu veículo estiver muito carregado, vire
as rodas para o passeio e engrene uma
velocidade, numa caixa de velocidades
manual.
Em caso de reboque, de estacionamento
numa zona de forte inclinação ou se o
seu veículo estiver muito carregado, vire
as rodas para o passeio ou selecione P
,
numa caixa de velocidades automática.
Em situação de reboque, o seu veículo
está homologado para poder estacionar
em inclinações inferiores a 12%.
Funcionamento manual
Desengrenamento manual
Ignição ligada ou motor em funcionamento:
F p ressione o pedal do travão,
F
m
antendo a pressão no pedal do travão,
empurre brevemente o manípulo.
Se pressionar o manípulo sem
pressionar o pedal do travão, o travão de
estacionamento não é desengrenado e é
apresentada uma mensagem.
O desengrenamento completa do travão de
estacionamento é confirmada quando a luz
indicadora do travão e a luz indicadora P do
manípulo se apagam e a mensagem “Travão
de estacionamento desengrenado” aparece.
6
Condução
Page 130 of 320

128
Engrenamento manual
Veículo parado:
F p uxe brevemente o manípulo.
O engrenamento da instrução é assinalada
pela luz indicadora intermitente no manípulo.
A engrenagem do travão de estacionamento é
confirmada quando a luz indicadora do travão
e a luz indicadora P do manípulo se acendem
e a mensagem “Travão de estacionamento
engrenado” aparece.
Funcionamento automático
Desbloqueio da travagem automática
Assegure-se previamente de que o motor
está a trabalhar e que a porta do condutor se
encontra corretamente fechada.
O travão de estacionamento elétrico
é desengrenado automática e
progressivamente quando o veículo é posto
em movimento .
Com caixa de velocidades manual
F
C
arregue a fundo no pedal da embraiagem,
engrene a 1.ª ou a marcha-atrás.
F
P
ressione o pedal do acelerador e alivie o
pedal da embraiagem.
Com uma caixa de velocidades automática
F
P
ressione o pedal do travão.
F
Sel
ecione a posição D , M ou R.
F
L
iberte o pedal do travão e carregue no
pedal do acelerador. Com uma caixa de velocidades
automática, se o travão não se
desengrenar automaticamente, verifique
que as portas dianteiras se encontram
corretamente fechadas.
O desengrenamento completa do travão de
estacionamento é confirmado quando a luz
indicadora do travão e a luz indicadora P do
manípulo se apagam e a mensagem “Travão
de estacionamento desengrenado” aparece.
Com o veículo parado e o motor em
funcionamento, não carregue no pedal do
acelerador desnecessariamente, pois pode
desengrenar o travão de estacionamento.
Travagem automática
Com o veículo parado, o travão de
estacionamento aplica-se automaticamente
ao desligar o motor .
O engrenamento do travão de estacionamento
é confirmada quando a luz indicadora do travão
e a luz indicadora P do manípulo se acendem
e a mensagem “Travão de estacionamento
engrenado” aparece.
A travagem automática não é efetuada se
o motor for abaixo ou passar para o modo
STOP do Stop & Start. Em modo de funcionamento automático,
também pode utilizar o manípulo para
engrenar ou desengrenar manualmente o
travão de estacionamento.
Casos específicos
Em determinadas situações, poderá ter
de acionar manualmente o travão de
estacionamento.
Imobilização do veículo com o
motor em funcionamento
Para imobilizar o veículo com o motor em
funcionamento, puxe brevemente o manípulo.
O engrenamento do travão de estacionamento
é confirmada quando a luz indicadora do travão
e a luz indicadora P do manípulo se acendem
e a mensagem “Travão de estacionamento
engrenado” aparece.
Estacionamento do veículo com
travão desengrenado
Em caso de muito frio (gelo), é
recomendável que não engrene o travão
de estacionamento.
Para imobilizar o seu veículo, engrene
uma velocidade ou instale os calços
contra uma das rodas.
Condução
Page 131 of 320

129
Imobilização do veículo, travão de
estacionamento desativado.
F
D
esligue o motor.
As luzes avisadoras acesas no painel de instrumentos e no manípulo
confirmam o engrenamento do travão de
estacionamento.
F
L
igue novamente a ignição, sem ligar o
motor.
F
D
esengrene manualmente o travão de
estacionamento, pressionando o manípulo
de comando ao mesmo tempo que mantém
o pé no travão.
O desengrenamento completo do travão
de estacionamento é confirmado quando a
luz indicadora do travão e a luz indicadora
P do manípulo de comando se apagam e
a mensagem “Travão de estacionamento
desengrenado” aparece.
F
D
esligue a ignição.
Com uma caixa de velocidades
automática, o modo P é automaticamente
selecionado quando a ignição é
desligada. As rodas são bloqueadas.
Para obter mais informações sobre a
caixa de velocidades automática ,
especialmente em relação a deixar o
veículo em modo roda livre, consulte a
secção relevante. Com uma caixa de velocidades
automática, quando o modo N é
engrenado, é emitido um sinal sonoro ao
abrir a porta do condutor. Este termina
quando voltar a fechar a porta do
condutor.
Desativação do
funcionamento automático
Em determinadas situações, por exemplo,
quando está muito frio ou durante o reboque
(caravana, desempanagem), pode ser
necessário desativar o funcionamento
automático do sistema.
F
L
igue o motor.
F
E
ngrene o travão de estacionamento
usando o manípulo se este estiver
desengrenado.
F
T
ire o pé completamente do pedal do
travão.
F
M
antenha o manípulo pressionado no
sentido de desengrenamento durante
10
segundos no mínimo e 15 segundos no
máximo.
F
L
iberte o manípulo.
F
P
ressione e mantenha o pedal do travão
pressionado.
F
P
uxe o manípulo no sentido de engrenagem
durante 2
segundos.
A desativação das funções
automáticas é confirmada pelo
acendimento desta luz indicadora
no painel de instrumentos. F
L
iberte o manípulo e o pedal do travão.
A partir deste momento, só é possível engrenar
e desengrenar manualmente o travão de
estacionamento com o manípulo.
Repita este procedimento para reativar o
funcionamento automático.
A reativação do funcionamento automático é
confirmada pela luz indicadora apagada no
painel de instrumentos.
Travagem de emergência
A travagem de emergência deverá
ser utilizada apenas em situações
excecionais.
Em caso de avaria do travão principal ou numa
situação excecional (doença do condutor,
aula de condução...), puxar continuamente o
manípulo permite travar o veículo. A travagem
ocorre enquanto o manípulo está a ser
puxado e é interrompida quando o manípulo é
libertado.
Os sistemas ABS e CDS garantem a
estabilidade do veículo numa travagem de
emergência.
Em caso de avaria da travagem de
emergência, a mensagem “Defeito do travão
de estacionamento” é apresentada no painel
de instrumentos.
6
Condução
Page 132 of 320

130
Ajuda ao arranque em
inclinação
Sistema que mantém o veículo imobilizado
por um curto espaço de tempo (cerca de
2 segundos) aquando de um arranque numa
zona inclinada, o tempo suficiente para passar
do pedal do travão para o pedal do acelerador.
Só está ativo quando:
-
o v
eículo está completamente imobilizado,
com o seu pé no pedal do travão,
-
e
stiverem reunidas determinadas condições
de inclinação,
-
a p
orta do condutor se encontra fechada.
Não saia do veículo enquanto o mesmo está
a ser temporariamente imobilizado pela ajuda
ao arranque em zona inclinada.
Se necessitar de sair do veículo com o motor
em funcionamento, engrene o travão de
estacionamento manualmente. Seguidamente
confirme que a luz indicadora do travão de
estacionamento está acesa de forma fixa (não
intermitente) no painel de instrumentos.
Anomalia de funcionamento
Em caso de avaria dos sistemas ABS e
DSC, assinalada por uma ou ambas as luzes
avisadoras acesas no painel de instrumentos,
a estabilidade do veículo deixa de ser
assegurada.
Neste caso, a estabilidade deverá ser
assegurada pelo condutor puxando e soltando
o manípulo repetidamente até à imobilização
do veículo. Em subidas
, com o veículo parado, este é
imobilizado durante um curto período de tempo
aquando da libertação do pedal do travão.
Com caixa de velocidades manual , se estiver
em primeira velocidade ou em ponto morto.
Com caixa de velocidades automática , se
estiver na posição D ou M .
Em descidas , com o veículo imobilizado e
marcha-atrás engrenada, este mantém-se
imobilizado durante um curto período de
tempo, ao soltar o pedal do travão. Quando ocorrer uma anomalia no sistema,
estes avisadores acendem.
Contacte a rede CITROËN ou uma oficina
autorizada para verificação do sistema.
Caixa manual de 5 velocidades
Engrene a marcha-atrás
Engrene a marcha-atrás apenas com o
veículo parado e o motor em ralenti.
F Ao pressionar a fundo o pedal da
embraiagem, coloque imperativamente a
alavanca de velocidades na posição de ponto
morto.
F
E
mpurre a alavanca de mudanças totalmente
para a direita e depois puxe para trás.
Condução
Page 133 of 320

131
Como precaução de segurança e para
facilitar o arranque do motor:
-
s
elecione sempre ponto-morto,
-
c
arregue a fundo no pedal de
embraiagem.
Caixa manual de 6 velocidades
Engrene a 5.ª ou a 6.ª
velocidade
F Desloque a alavanca de velocidades
completamente para a direita para engrenar
a 5.
ª ou 6.ª velocidade.
O incumprimento desta recomendação
pode danificar definitivamente a caixa de
velocidades (engrene inadvertidamente a
3
ª ou a 4ª velocidade).
Engrenamento da marcha-
atrás
F Eleve o anel sob o botão rotativo e desloque a alavanca de velocidades para a esquerda
e, em seguida, para a frente.
Engrene a marcha-atrás apenas com o
veículo parado e o motor em ralenti.
Por motivos de segurança e para facilitar
o arranque do motor:
-
s
elecione sempre o ponto-morto,
-
c
arregue a fundo no pedal de
embraiagem.
Caixa de velocidades
automática
Caixa de velocidades automática de oito
velocidades que proporciona o conforto do
automatismo ou a passagem manual das
velocidades.
São propostos dois modos de condução:
-
o f
uncionamento automático para a gestão
eletrónica das velocidades de caixa,
-
o f
uncionamento manual para a passagem
sequencial das velocidades por parte do
condutor.
Em funcionamento automático, é sempre
possível alterar a velocidade utilizando
pontualmente os comandos no volante, como,
por exemplo, para efetuar uma ultrapassagem.
Seletor de velocidades
Para operar o seletor de velocidades em
segurança, é aconselhável que conser ve
o pé no pedal de travão.
6
Condução
Page 134 of 320

132
P.Estacionamento.
F
C om o pé no travão, rode o seletor
para essa posição para estacionar ou
efetuar o arranque.
R. Marcha-atrás.
F
R
ode o seletor para esta posição.
N. Ponto morto.
F
R
ode o seletor para esta posição para
efetuar o arranque.
D. Funcionamento automático.
F
R
ode o seletor para esta posição.
M. Funcionamento manual com passagem
sequencial das velocidades.
F
S
eletor na posição D , prima este
botão e, em seguida, utilize os
comandos no volante para mudar a
velocidade.
A posição N pode ser utilizada em
engarrafamentos ou túneis de lavagem.
Comandos no volante
F Puxe para si o comando direito " +" ou
esquerdo “-” para engrenar a velocidade
superior ou inferior.
Os comandos no volante não permitem
selecionar o ponto morto, nem engrenar
ou desengrenar a marcha-atrás.
Indicações no painel de instrumentos
Quando move o seletor de velocidades ou
prime o botão M , o símbolo correspondente
aparece no painel de instrumentos. N.
Ponto morto
D. Condução (funcionamento automático)
M. Manual (operação manual)
1 a 8. Mudança engrenada
- Valor inválido
F
S
e a mensagem “
Pé no travão”
for apresentada no painel de
instrumentos, prima o pedal do
travão com mais força.
Ligar o veículo
F Com o pé no travão, selecione a posição P .
F
L
igue o motor.
Se as condições não estiverem reunidas,
será emitido um sinal sonoro, acompanhado
por uma mensagem no visor do painel de
instrumentos.
F
D
esengrene o travão de estacionamento.
F
Sel
ecione a posição R , N ou D.
Se tiver de efetuar o arranque numa
forte inclinação com um veículo
carregado, pressione o pedal do travão ,
selecione a posição D , solte o travão de
estacionamento e solte o pedal do travão.
F
S
olte progressivamente o pedal do travão.
O veículo começa a deslocar-se.
P.
Estacionamento
R. Marcha-atrás
Condução
Page 135 of 320

133

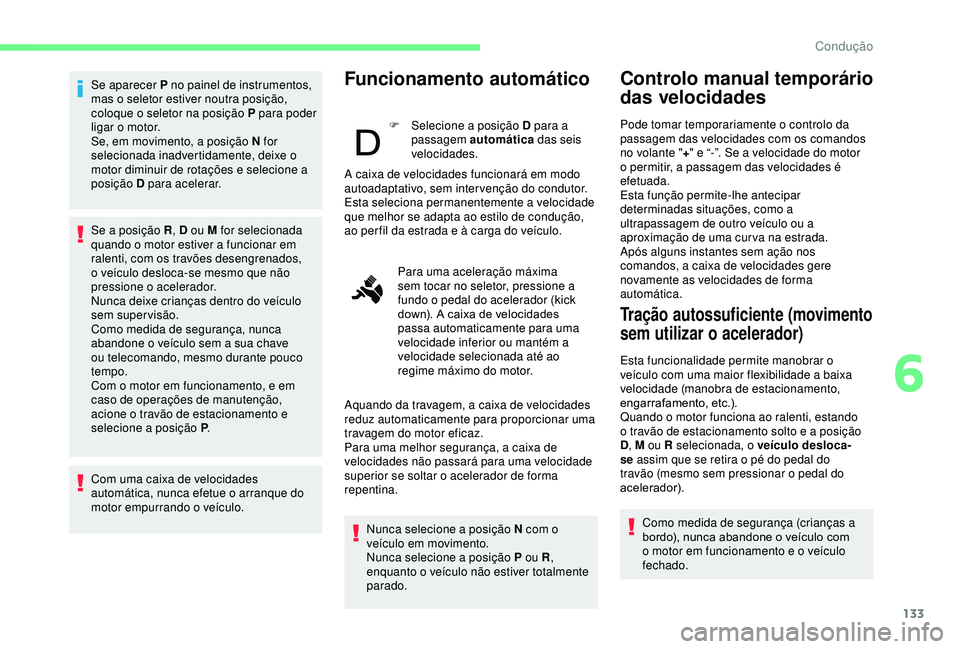

Se aparecer P no painel de instrumentos,
mas o seletor estiver noutra posição,
coloque o seletor na posição P para poder
ligar o motor.
Se, em movimento, a posição N for
selecionada inadvertidamente, deixe o
motor diminuir de rotações e selecione a
posição D para acelerar.
Com uma caixa de velocidades
automática, nunca efetue o arranque do
motor empurrando o veículo.Funcionamento automático
F Selecione a posição D para a passagem automática das seis
velocidades.
Nunca selecione a posição N com o
veículo em movimento.
Nunca selecione a posição P ou R ,
enquanto o veículo não estiver totalmente
parado.
Controlo manual temporário
das velocidades
Pode tomar temporariamente o controlo da
passagem das velocidades com os comandos
no volante " +" e “-”. Se a velocidade do motor
o permitir, a passagem das velocidades é
efetuada.
Esta função permite-lhe antecipar
determinadas situações, como a
ultrapassagem de outro veículo ou a
aproximação de uma cur va na estrada.
Após alguns instantes sem ação nos
comandos, a caixa de velocidades gere
novamente as velocidades de forma
automática.
Se a posição R
, D ou M for selecionada
quando o motor estiver a funcionar em
ralenti, com os travões desengrenados,
o veículo desloca-se mesmo que não
pressione o acelerador.
Nunca deixe crianças dentro do veículo
sem supervisão.
Como medida de segurança, nunca
abandone o veículo sem a sua chave
ou telecomando, mesmo durante pouco
tempo.
Com o motor em funcionamento, e em
caso de operações de manutenção,
acione o travão de estacionamento e
selecione a posição P . A caixa de velocidades funcionará em modo
autoadaptativo, sem intervenção do condutor.
Esta seleciona permanentemente a velocidade
que melhor se adapta ao estilo de condução,
ao per fil da estrada e à carga do veículo.
Para uma aceleração máxima
sem tocar no seletor, pressione a
fundo o pedal do acelerador (kick
down). A caixa de velocidades
passa automaticamente para uma
velocidade inferior ou mantém a
velocidade selecionada até ao
regime máximo do motor.
Aquando da travagem, a caixa de velocidades
reduz automaticamente para proporcionar uma
travagem do motor eficaz.
Para uma melhor segurança, a caixa de
velocidades não passará para uma velocidade
superior se soltar o acelerador de forma
repentina.
Tração autossuficiente (movimento
sem utilizar o acelerador)
Esta funcionalidade permite manobrar o
veículo com uma maior flexibilidade a baixa
velocidade (manobra de estacionamento,
engarrafamento, etc.).
Quando o motor funciona ao ralenti, estando
o travão de estacionamento solto e a posição
D , M ou R selecionada, o veículo desloca-
se assim que se retira o pé do pedal do
travão (mesmo sem pressionar o pedal do
acelerador).
Como medida de segurança (crianças a
bordo), nunca abandone o veículo com
o motor em funcionamento e o veículo
fechado.
6
Condução
Page 136 of 320

134

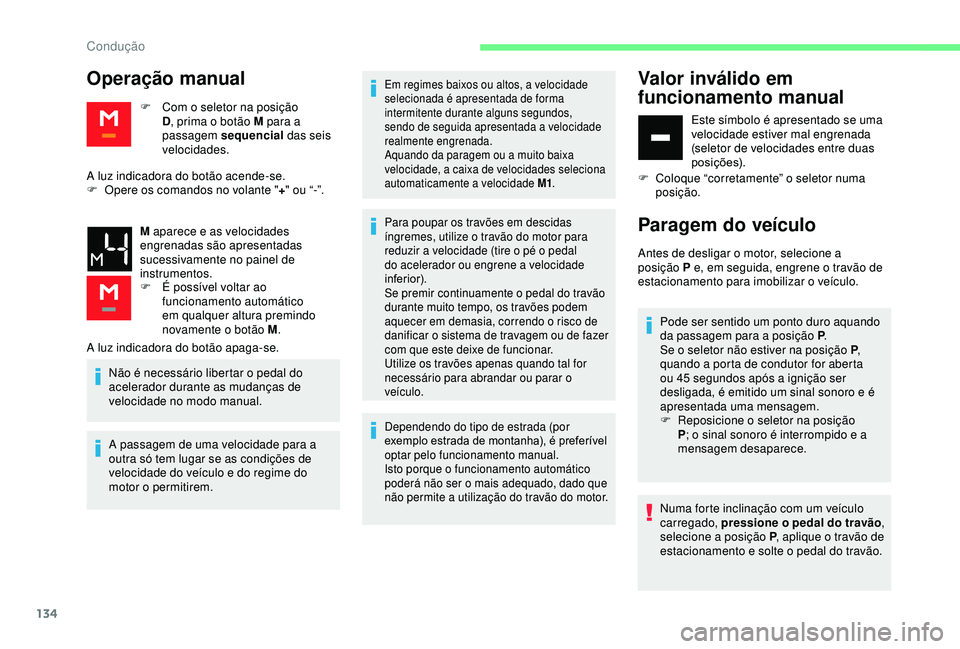

Operação manual
F Com o seletor na posição D, prima o botão M para a
passagem sequencial das seis
velocidades.
A luz indicadora do botão acende-se.
F
O
pere os comandos no volante " +" ou “-”.
M aparece e as velocidades
engrenadas são apresentadas
sucessivamente no painel de
instrumentos.
F
É p
ossível voltar ao
funcionamento automático
em qualquer altura premindo
novamente o botão M .
Valor inválido em
funcionamento manual
Este símbolo é apresentado se uma
velocidade estiver mal engrenada
(seletor de velocidades entre duas
posições).
F
C
oloque “corretamente” o seletor numa
posição.
Paragem do veículo
Antes de desligar o motor, selecione a
posição P e, em seguida, engrene o travão de
estacionamento para imobilizar o veículo.
Pode ser sentido um ponto duro aquando
da passagem para a posição P .
Se o seletor não estiver na posição P ,
quando a porta de condutor for aberta
ou 45
segundos após a ignição ser
desligada, é emitido um sinal sonoro e é
apresentada uma mensagem.
F
R
eposicione o seletor na posição
P ; o sinal sonoro é interrompido e a
mensagem desaparece.
Numa forte inclinação com um veículo
carregado, pressione o pedal do travão ,
selecione a posição P , aplique o travão de
estacionamento e solte o pedal do travão.
A luz indicadora do botão apaga-se.
Não é necessário libertar o pedal do
acelerador durante as mudanças de
velocidade no modo manual.
A passagem de uma velocidade para a
outra só tem lugar se as condições de
velocidade do veículo e do regime do
motor o permitirem.
Em regimes baixos ou altos, a velocidade
selecionada é apresentada de forma
intermitente durante alguns segundos,
sendo de seguida apresentada a velocidade
realmente engrenada.
Aquando da paragem ou a muito baixa
velocidade, a caixa de velocidades seleciona
automaticamente a velocidade M1 .
Para poupar os travões em descidas
íngremes, utilize o travão do motor para
reduzir a velocidade (tire o pé o pedal
do acelerador ou engrene a velocidade
inferior).
Se premir continuamente o pedal do travão
durante muito tempo, os travões podem
aquecer em demasia, correndo o risco de
danificar o sistema de travagem ou de fazer
com que este deixe de funcionar.
Utilize os travões apenas quando tal for
necessário para abrandar ou parar o
veículo.
Dependendo do tipo de estrada (por
exemplo estrada de montanha), é preferível
optar pelo funcionamento manual.
Isto porque o funcionamento automático
poderá não ser o mais adequado, dado que
não permite a utilização do travão do motor.
Condução
