2018 TOYOTA YARIS Kezelési útmutató (in Hungarian)

5057-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Biztosítékok ellenőrzése és cseréje
Fordítsa a gyújtáskapcsolót „LOCK” állásba (intelligens nyitási és
indítórendszer nélküli gépjárművek), vagy kapcsolja ki a motori ndí-
tó gombot (intelligens nyitási és indítórendszerrel felszerelt gépjár-
művek).
Vegye le a biztosítékdoboz fedelét.
Motortér: „A” és „B” típusú biztosítékdoboz
„A” típusú biztosítékdoboz
Nyomja be a fület, és emelje le a fedelet.
„B” típusú biztosítékdoboz
Nyomja be a fület, és emelje le a fedelet.
Ha valamelyik elektronikus rend szer nem működik, előfordulhat,
hogy kiolvadt valamelyik biztosít ék. Ilyen esetben ellenőrizze és
szükség szerint cserélje ki a biztosítékokat.
1
2
1
2

5067-3. Karbantartás saját kivitelezésben
Motortér: „C” típusú biztosítékdoboz (balkormányos gépjárművek)
Húzza meg a szélen lévő gu-
miszalagot, hogy kiakaszt-
hassa a burkolatból, majd
nyomja be a füleket, és emel-
je le a burkolatot.
Távolítsa el az akkumulátor-
érintkező burkolatát, majd a
biztosítékdoboz fedelét.
Motortér: „C” típusú biztosítékdoboz (jobbkormányos gépjárművek )
Húzza meg a szélen lévő gu-
miszalagot, hogy kiakaszt-
hassa a burkolatból, majd
nyomja be a füleket, és emel-
je le a burkolatot.
Távolítsa el az akkumulátor-
érintkező burkolatát, majd a
biztosítékdoboz fedelét.
1
2
1
2

5077-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Műszerfal (balkormányos gépjárművek)
Vegye le a fedelet.
Műszerfal (jobbkormányos gépjárművek)Vegye le a fedelet.
Ne rántsa le nagy erővel a borí-
tást, mert hozzá van rögzítve a
lábtérvilágítás.
Vegye le a fedelet.
Távolítsa el a biztosítékot a ki-
húzószerszámmal.
Csak az „A” típusú biztosíték távo-
lítható el a kihúzószerszámmal.
1
2
3

5087-3. Karbantartás saját kivitelezésben
Ellenőrizze, hogy kiolvadt-e a biztosíték.Normál biztosíték
Kiolvadt biztosíték
Az „A” típustól az „F” típusig:
A kiolvadt biztosítékot cserélje ki megfelelő áramerősség-érték ű, új biztosí-
tékra. Az áramerősség értéke a biztosítékdoboz fedelén találhat ó.
„G” típus:
Forduljon hivatalos Toyota márkakereskedéshez, szervizhez vagy más,
megbízható szakemberhez.
4
1
2
„A” típus„B” típus
„C” típus„D” típus

5097-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
nA biztosíték kicserélése után
lHa a lámpák a biztosíték cseréjét követően sem világítanak, leh et, hogy iz-
zót kell cserélni. ( 511. o.)
l Ha a kicserélt biztosíték újra leolvad, vizsgáltassa meg a gépj árművet hiva-
talos Toyota márkakereskedéssel, szervizzel vagy más, megbízhat ó szak-
emberrel.
n Ha egy áramkörben túlterhelés lép fel
A biztosítékokat úgy tervezték, hogy kiolvadásukkal megvédjék a vezetékkö-
teget a károsodástól.
n Izzók cseréjekor
A Toyota javaslata szerint kimondottan ehhez a gépjárműhöz terv ezett, eredeti
Toyota termékeket használjon. Mivel egyes izzók a túlterhelés m egakadályozá-
sára tervezett áramkörökhöz csatlakoznak, a nem eredeti vagy a nem ehhez a
gépjárműhöz tervezett alk atrészek használhatatlannak bizonyulhatnak.
„E” típus„F” típus
„G” típus

5107-3. Karbantartás saját kivitelezésben
nA fedél visszaszerelésekor („C” típusú biztosítékdoboz)
Balkormányos gépjárművek
Jobbkormányos gépjárművek Szerelje vissza a burkolatot, és akassza
vissza a gumiszalag hornyát a burko-
latba.
Szerelje vissza a burkolatot, és akassza
vissza a gumiszalag hornyát a burko-
latba.
VIGYÁZAT!
nA rendszer üzemzavarának és a gépjármű kigyulladásának megelőzé se
érdekében
Tartsa be az alábbi biztonsági óvintézkedéseket.
A szabályok be nem tartása károsodást, illetve tüzet vagy sérülést okozhat.
l Soha ne használjon magasabb áramerősségű biztosítékot vagy egyé b tár-
gyat a kiolvadt biztosíték helyett.
l Mindig eredeti Toyota vagy azzal egyenértékű biztosítékot haszn áljon.
Biztosítékot még ideiglenesen se helyettesítsen vezetékkel.
l Ne módosítsa a biztosítékokat vagy a biztosítékdobozokat.
FIGYELEM
nBiztosítékcsere előtt
Minél hamarabb kerestesse meg az elektromos túlterhelés okát és javíttas-
sa meg azt hivatalos Toyota márkakereskedésben, szervizben vagy más,
megbízható szakembernél.

5117-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Izzók
Ellenőrizze a kicserélendő izzó watt-teljesítményét. (642. o.)
nElöl
A következő izzókat Ön is kicserélheti. A csere nehézsége az
egyes izzók esetén más és más. Mivel fennáll az alkatrészek
károsodásának veszélye, javasoljuk, hogy a cserét bármely
hivatalos Toyota márkakereskedésben, szervizben vagy más,
megbízható szakembernél végeztesse el.
Az izzók kicserélésével kapcsolatos további részletekért vegye
fel a kapcsolatot bármely hivatalos Toyota márkakereskedéssel,
szervizzel vagy más, megbízható szakemberrel.
Izzócsere előkészületei
Izzók beépítési helye
Első helyzetjelző lámpák/
nappali menetfény (izzós
típus)
Első irányjelző lámpák Fényszórók
Első ködlámpák
(felszerelt-
ségtől függően)
Oldalsó irányjelző lámpák1
2
3
4
5

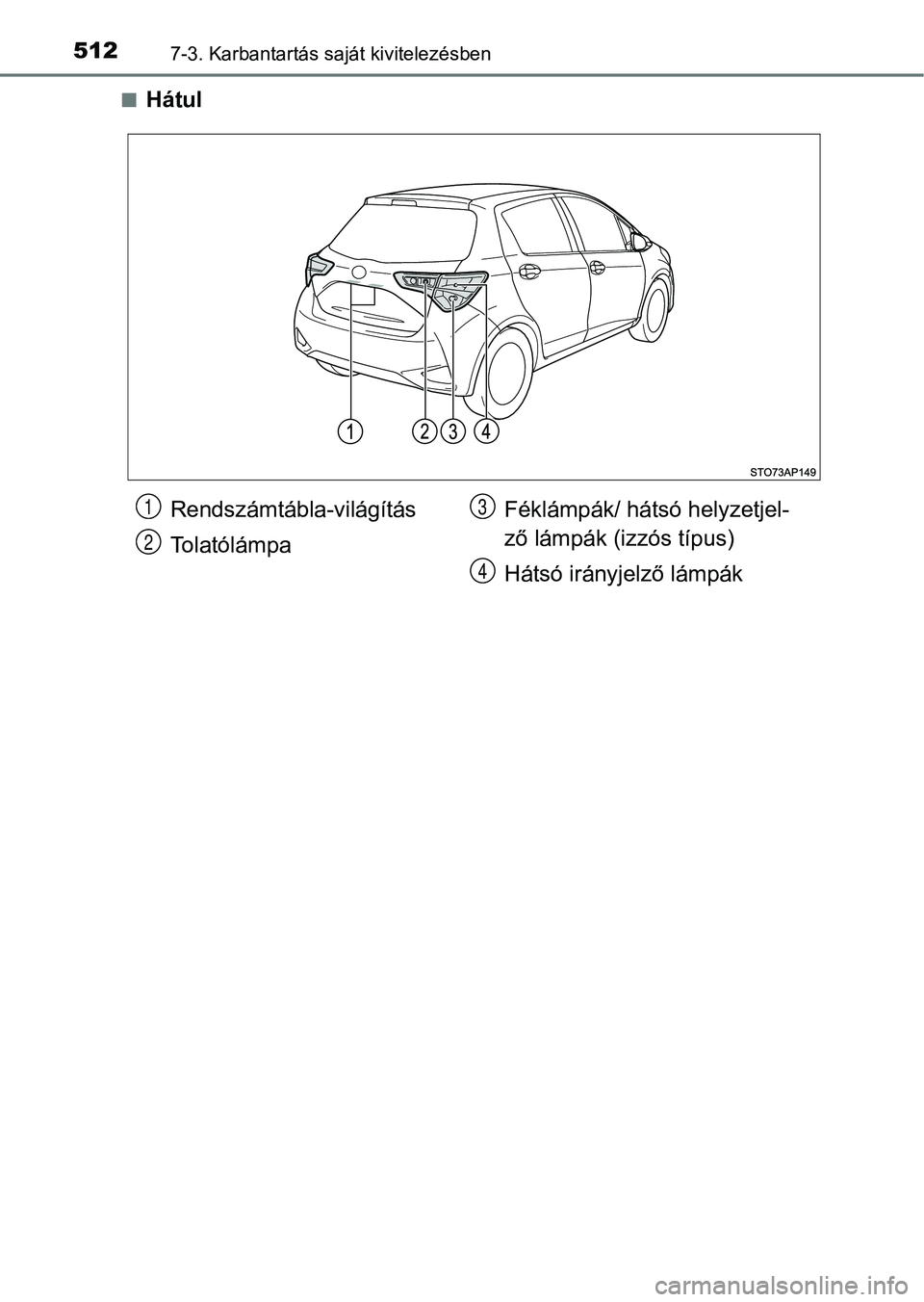

5127-3. Karbantartás saját kivitelezésben
nHátul
Rendszámtábla-világítás
TolatólámpaFéklámpák/ hátsó helyzetjel-
ző lámpák (i
zzós típus)
Hátsó irányjelző lámpák1
2
3
4
