3997-3. Entretien à faire soi-même
YARIS_HB_OM_USA_OM52G22D
7
Entretien et soin
Compartiment moteur: boîte à fusibles type CTirez le joint caoutchouc au
bord pour le décrocher de la
protection, puis appuyez sur
les languettes à l’intérieur et
tirez la protection vers le
haut.
Retirez le cache de la borne
de la batterie et ensuite celui
de la boîte à fusibles.
Tableau de bord
Retirez le couvercle.
Retirez le fusible avec la pince
d’extraction.
Seuls les fusibles de type A
peuvent être retirés à l’aide de la
pince d’extraction.
1
2
3

4007-3. Entretien à faire soi-même
YARIS_HB_OM_USA_OM52G22D
Vérifiez si le fusible est grillé.Fusible normal
Fusible grillé
De type A à E:
Remplacez le fusible grillé par un neuf de même ampérage. L’ampérage
est indiqué sur le couvercle de la boîte à fusibles.
Type F:
Prenez contact avec votre concessionnaire Toyota.
4
1
2
Type ATy pe B
Type CTy pe D
Type ETy pe F

4017-3. Entretien à faire soi-même
YARIS_HB_OM_USA_OM52G22D
7
Entretien et soin
■Après avoir remplacé un fusible
●Si les éclairages ne s’allument pas après que le fusible ait été remplacé, il
est possible qu’une ampoule doive être changée. ( P. 403)
● Si le fusible neuf grille à son tour, faites contrôler le véhicule par votre
concessionnaire Toyota.
■ En cas de surcharge électrique d’un circuit
Les fusibles ont pour fonction de fondre, pour protéger le faisceau électrique
de tout dommage.
■ Lorsque vous remplacez des ampoules
Toyota vous recommande d’utiliser des produits d’origine Toyota conçus pour
votre véhicule. Certaines ampoules faisant partie de circuits conçus pour
empêcher la surcharge, toute autre pièce que celles d’origine ou n’ayant pas
été conçues pour ce véhicule risque d’être inutilisable.
■ Lorsque vous remontez le couvercle (boîte à fusibles type C)
Remontez la protection, puis accrochez-y
le joint caoutchouc.
AVERTISSEMENT
■Pour éviter tout risque de panne et d’incendie
Respectez les précautions suivantes.
Sinon, vous risquez de causer des dommages au véhicule, voire un
incendie ou un accident.
●N’utilisez jamais un fusible d’un ampérage supérieur à celui indiqué et ne
remplacez jamais un fusible par tout autre objet.
● Utilisez toujours un fusible d’origine Toyota ou équivalent.
Ne remplacez jamais un fusible par un fil électrique, même pour une
réparation de fortune.
● Ne pas modifier les fusibles ou les boîtes à fusibles.

4027-3. Entretien à faire soi-même
YARIS_HB_OM_USA_OM52G22D
NOTE
■Avant de remplacer un fusible
Faites rechercher l’origine de la su rcharge électrique et réparer l’anomalie
par votre concessionnaire Toyota dans les meilleurs délais.

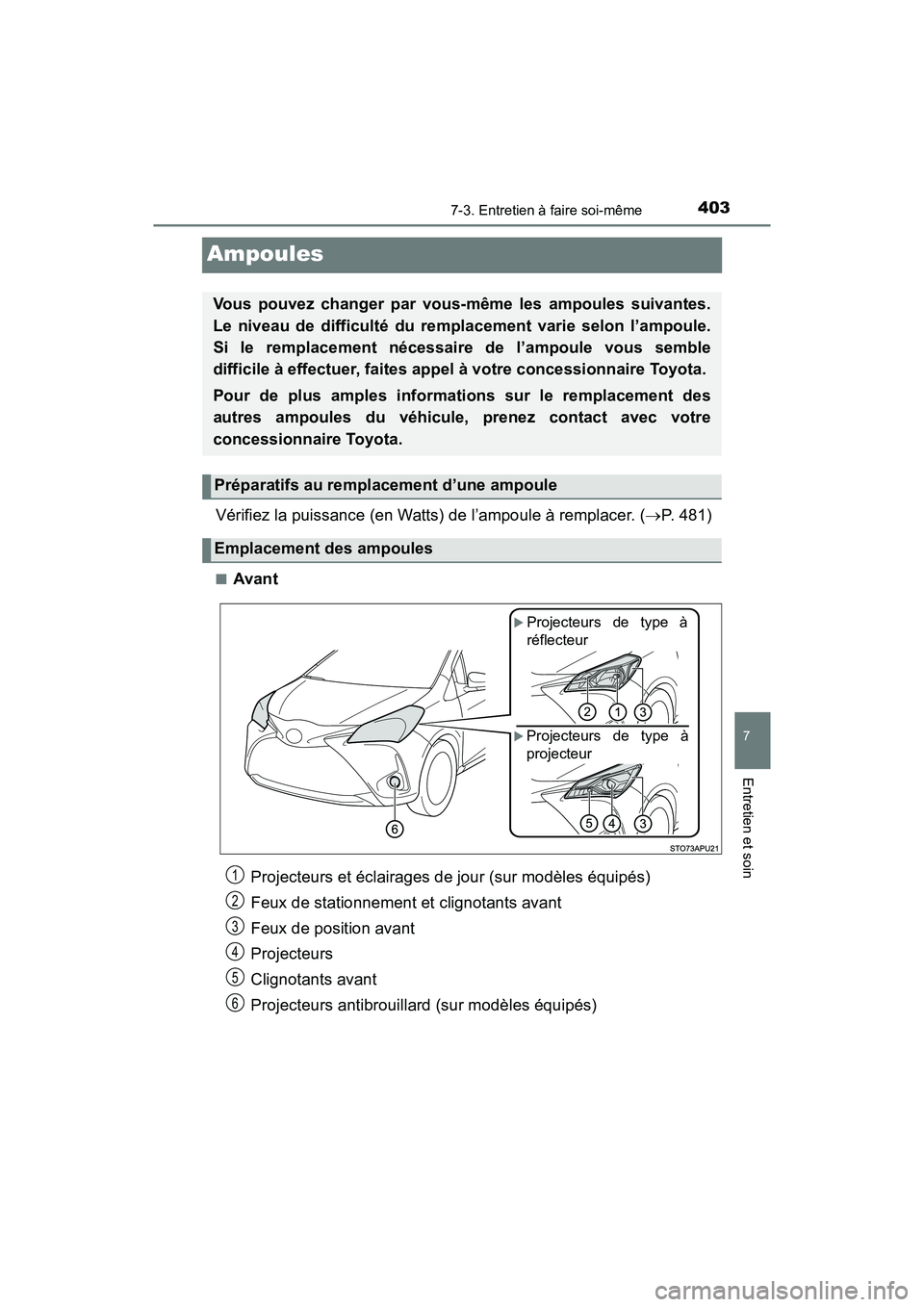

4037-3. Entretien à faire soi-même
YARIS_HB_OM_USA_OM52G22D
7
Entretien et soin
Ampoules
Vérifiez la puissance (en Watts) de l’ampoule à remplacer. (P. 481)
■Avant
Projecteurs et éclairages de jour (sur modèles équipés)
Feux de stationnement et clignotants avant
Feux de position avant
Projecteurs
Clignotants avant
Projecteurs antibrouillard (sur modèles équipés)
Vous pouvez changer par vous-même les ampoules suivantes.
Le niveau de difficulté du remplacement varie selon l’ampoule.
Si le remplacement nécessaire de l’ampoule vous semble
difficile à effectuer, faites appel à votre concessionnaire Toyota.
Pour de plus amples informations sur le remplacement des
autres ampoules du véhicule, prenez contact avec votre
concessionnaire Toyota.
Préparatifs au remplacement d’une ampoule
Emplacement des ampoules
Projecteurs de type à
projecteur
Projecteurs de type à
réflecteur
1
2
3
4
5
6

4047-3. Entretien à faire soi-même
YARIS_HB_OM_USA_OM52G22D■
Arrière
■Projecteurs et éclairages de jour (sur modèles équipés)
Véhicules équipés de projecteurs de type à réflecteur
Débranchez le connecteur.
Retirez le cache en
caoutchouc.
Feux stop/feux arrière et
feux de position latéraux
arrière
Clignotants arrière Feux de recul
Éclairages de plaque
d’immatriculation
Remplacement des ampoules
1
2
3
4
1
2

4057-3. Entretien à faire soi-même
YARIS_HB_OM_USA_OM52G22D
7
Entretien et soin
Défaites le ressort de
maintien de l’ampoule.Appuyez sur le ressort de
maintien de l’ampoule et
dégagez-le du crochet.
Tirez vers le haut le
ressort de maintien de
l’ampoule.
Retirez l’ampoule.
Mettez en place l’ampoule
neuve.
Alignez les 3 pattes de
l’ampoule avec le support, et
enfoncez.
Remontez le ressort de
fixation d’ampoule. Abaissez le ressort de
maintien de l’ampoule.
Appuyez sur le ressort de
maintien de l’ampoule puis
engagez-le dans le
crochet.
3
1
2
4
5
6
1
2

4067-3. Entretien à faire soi-même
YARIS_HB_OM_USA_OM52G22D
Remontez le cache en
caoutchouc.
Assurez-vous que le cache
en caoutchouc est bien en
place.Emboîtez fermement le
cache en caoutchouc à sa
circonférence extérieure.
Poussez le cache en caoutchouc sur l’ampoule pour
l’emboîter jusqu’à ce qu’il soit possible d’en voir la fiche.
Branchez le connecteur.
Véhicules équipés de projecteurs de type à projecteur
Tournez le culot de l’ampoule
vers la gauche.
Tirez sur l’ampoule tout en
appuyant sur l’ergot de
sécurité du connecteur.
7
1
2
8
1
2
