2018 TOYOTA YARIS Betriebsanleitungen (in German)

5378-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_HV_OM_Europe_OM52J68M

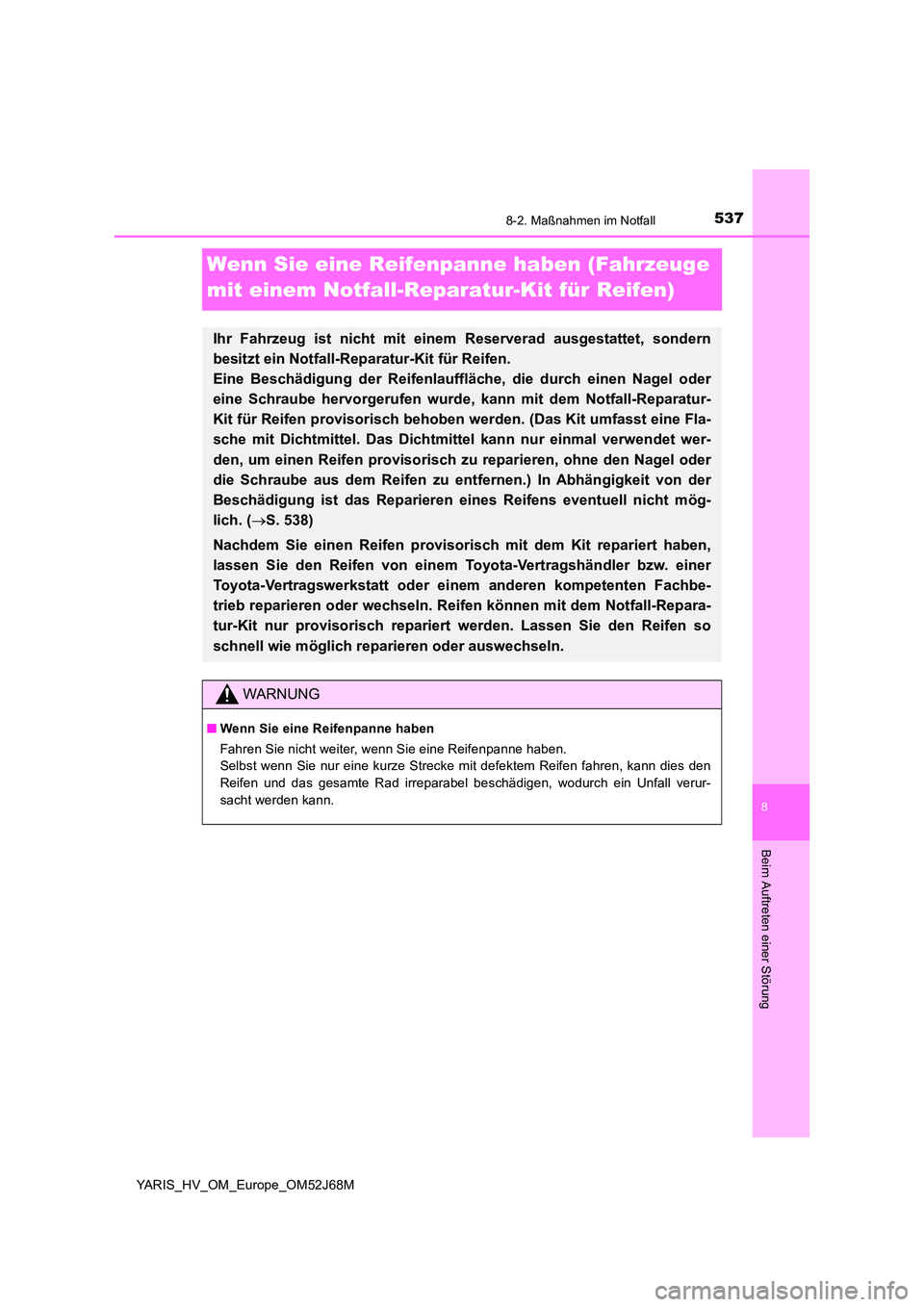

Wenn Sie eine Reifenpanne haben (Fahrzeuge
mit einem Notfall-Reparatur-Kit für Reifen)
Ihr Fahrzeug ist nicht mit einem Reserverad ausgestattet, sondern
besitzt ein Notfall-Reparatur-Kit für Reifen.
Eine Beschädigung der Reifenlauffläche, die durch einen Nagel oder
eine Schraube hervorgerufen wurd e, kann mit dem Notfall-Reparatur-
Kit für Reifen provisorisch behoben werden. (Das Kit umfasst eine Fla-
sche mit Dichtmittel. Das Dichtmittel kann nur einmal verwendet wer-
den, um einen Reifen provisorisch zu reparieren, ohne den Nagel oder
die Schraube aus dem Reifen zu entfernen.) In Abhängigkeit von der
Beschädigung ist das Reparieren eines Reifens eventuell nicht mög-
lich. ( S. 538)
Nachdem Sie einen Reifen provisor isch mit dem Kit repariert haben,
lassen Sie den Reifen von einem To yota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder ei nem anderen kompetenten Fachbe-
trieb reparieren oder wechseln. Reifen können mit dem Notfall-Repara-
tur-Kit nur provisorisch repariert werden. Lassen Sie den Reifen so
schnell wie möglich reparieren oder auswechseln.
WARNUNG
■ Wenn Sie eine Reifenpanne haben
Fahren Sie nicht weiter, wenn Sie eine Reifenpanne haben.
Selbst wenn Sie nur eine kurze Strecke mit defektem Reifen fahren, kann dies den
Reifen und das gesamte Rad irreparabel beschädigen, wodurch ein Unfall verur-
sacht werden kann.

5388-2. Maßnahmen im Notfall
YARIS_HV_OM_Europe_OM52J68M

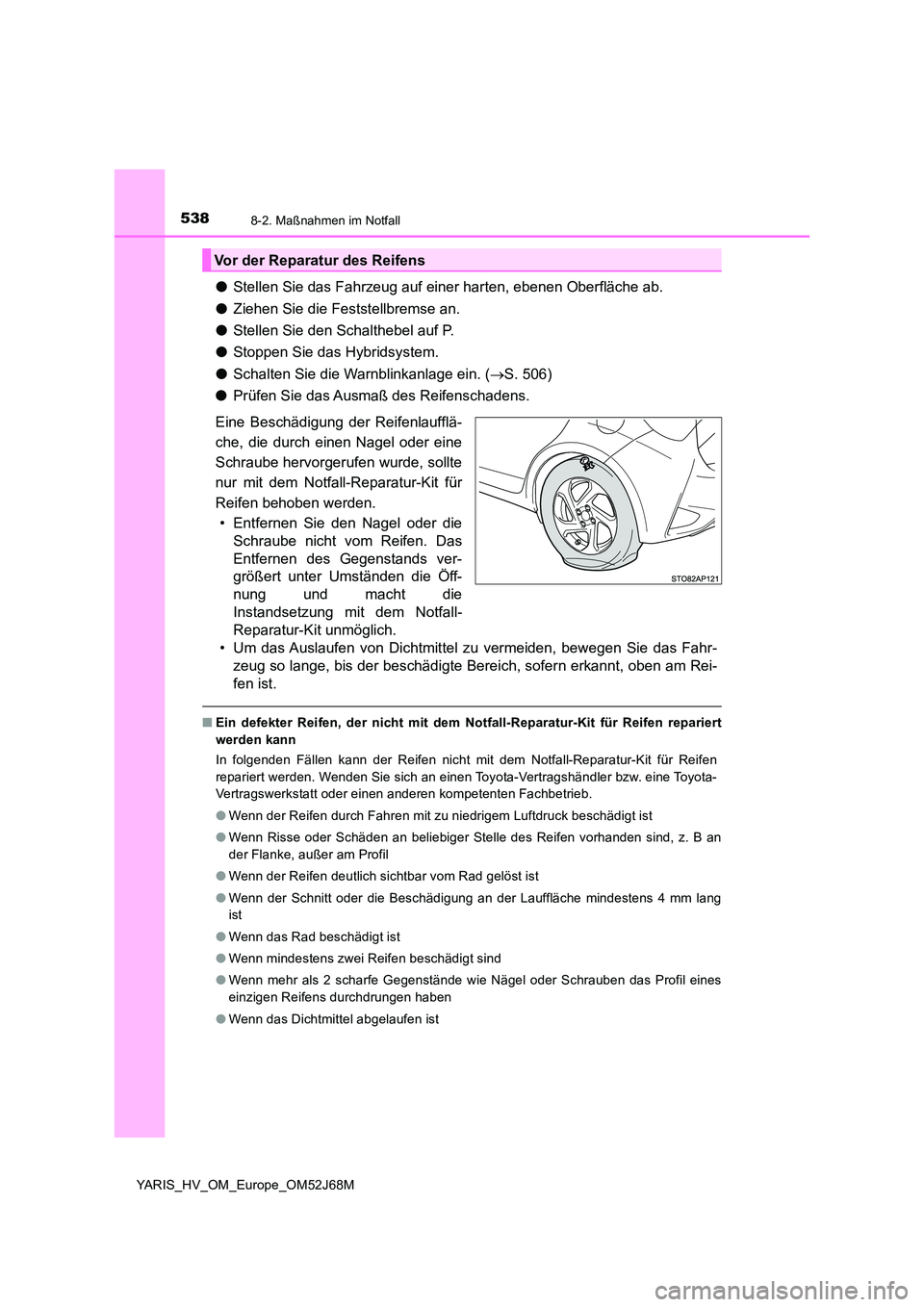

●Stellen Sie das Fahrzeug auf einer harten, ebenen Oberfläche ab.
● Ziehen Sie die Feststellbremse an.
● Stellen Sie den Schalthebel auf P.
● Stoppen Sie das Hybridsystem.
● Schalten Sie die Warnblinkanlage ein. (S. 506)
● Prüfen Sie das Ausmaß des Reifenschadens.
Eine Beschädigung der Reifenlaufflä-
che, die durch einen Nagel oder eine
Schraube hervorgerufen wurde, sollte
nur mit dem Notfall-Reparatur-Kit für
Reifen behoben werden.
• Entfernen Sie den Nagel oder die
Schraube nicht vom Reifen. Das
Entfernen des Gegenstands ver-
größert unter Umständen die Öff-
nung und macht die
Instandsetzung mit dem Notfall-
Reparatur-Kit unmöglich.
• Um das Auslaufen von Dichtmittel zu vermeiden, bewegen Sie das Fahr-
zeug so lange, bis der beschädigte Bereich, sofern erkannt, oben am Rei-
fen ist.
■ Ein defekter Reifen, der nicht mit dem Notfall-Reparatur-Kit für Reifen repariert
werden kann
In folgenden Fällen kann der Reifen nicht mit dem Notfall-Reparatur-Kit für Reifen
repariert werden. Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-
Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
● Wenn der Reifen durch Fahren mit zu niedrigem Luftdruck beschädigt ist
● Wenn Risse oder Schäden an beliebiger Stelle des Reifen vorhanden sind, z. B an
der Flanke, außer am Profil
● Wenn der Reifen deutlich sichtbar vom Rad gelöst ist
● Wenn der Schnitt oder die Beschädigung an der Lauffläche mindestens 4 mm lang
ist
● Wenn das Rad beschädigt ist
● Wenn mindestens zwei Reifen beschädigt sind
● Wenn mehr als 2 scharfe Gegenstände wie Nägel oder Schrauben das Profil eines
einzigen Reifens durchdrungen haben
● Wenn das Dichtmittel abgelaufen ist
Vor der Reparatur des Reifens

5398-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_HV_OM_Europe_OM52J68M
*: Verwenden des Wagenhebers, der Wagenheberkurbel und des Radmutternschlüs-
sels. (je nach Ausstattung) ( S. 557) Wagenheber, Wagenhebergriff und Radmut-
ternschlüssel können bei einem Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb erworben werden.

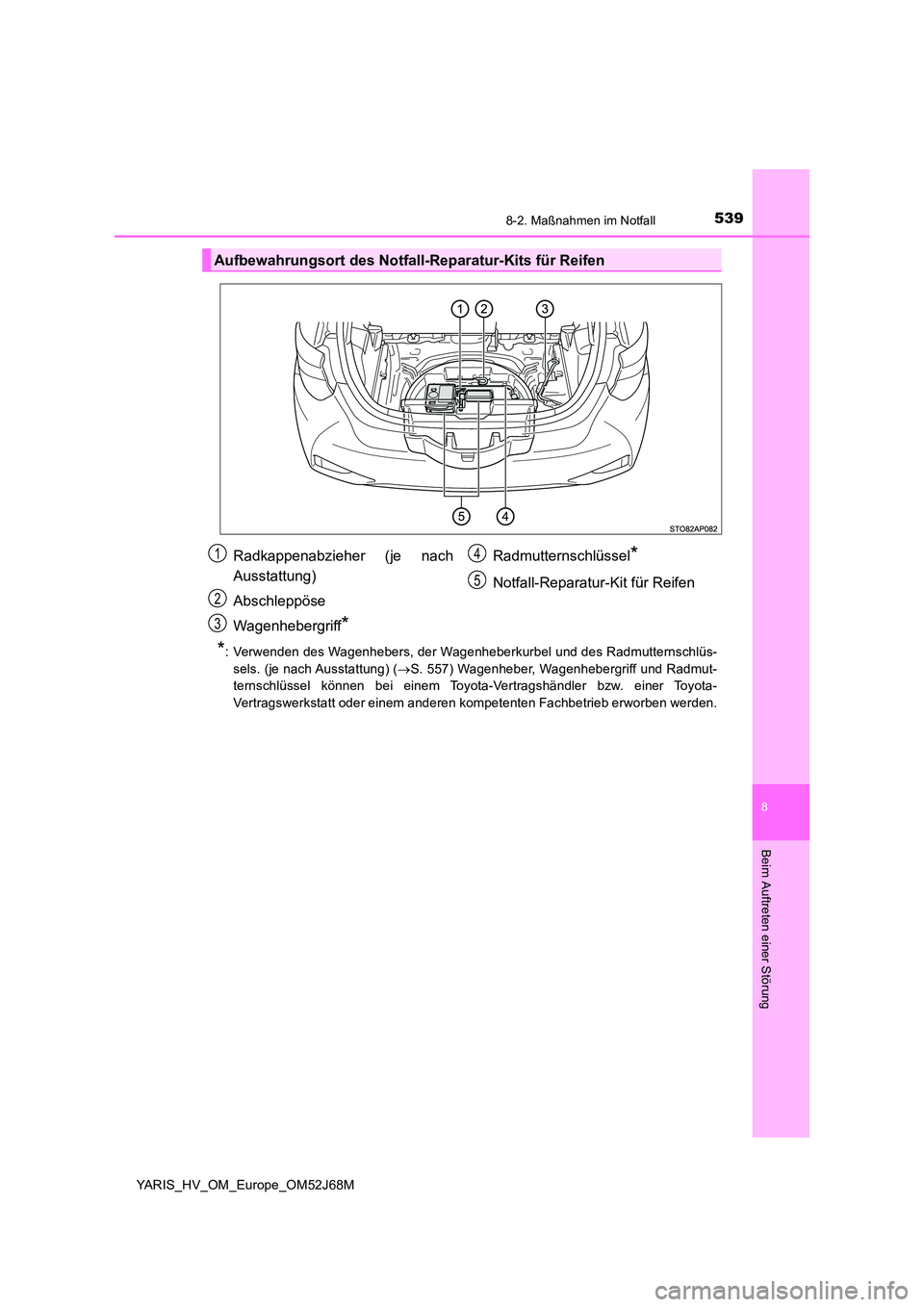

Aufbewahrungsort des Notfall -Reparatur-Kits für Reifen
Radkappenabzieher (je nach
Ausstattung)
Abschleppöse
Wagenhebergriff*
Radmutternschlüssel*
Notfall-Reparatur-Kit für Reifen
1
2
3
4
5

5408-2. Maßnahmen im Notfall
YARIS_HV_OM_Europe_OM52J68M

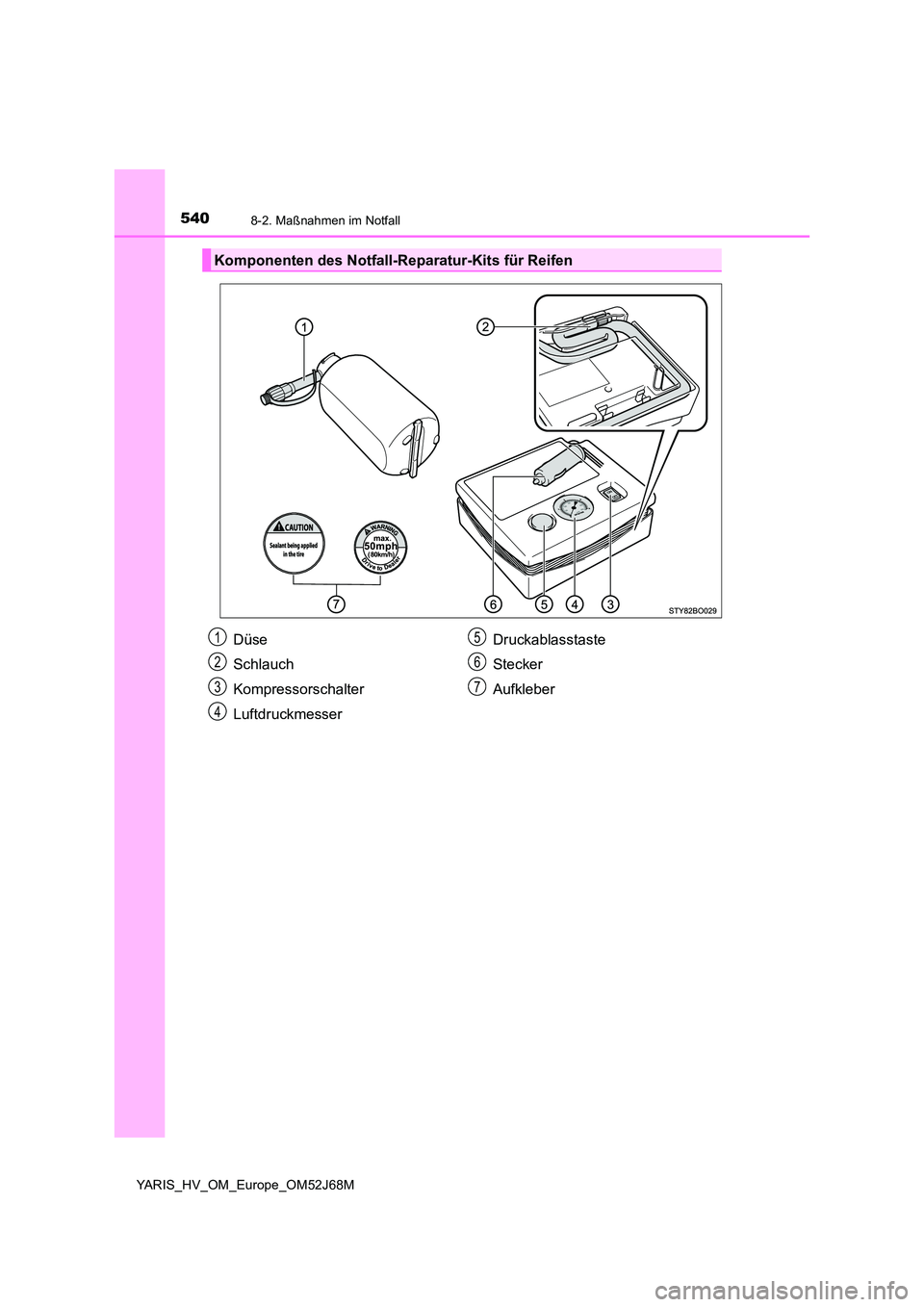

Komponenten des Notfall-Reparatur-Kits für Reifen
Düse
Schlauch
Kompressorschalter
Luftdruckmesser
Druckablasstaste
Stecker
Aufkleber
1
2
3
4
5
6
7

5418-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_HV_OM_Europe_OM52J68M

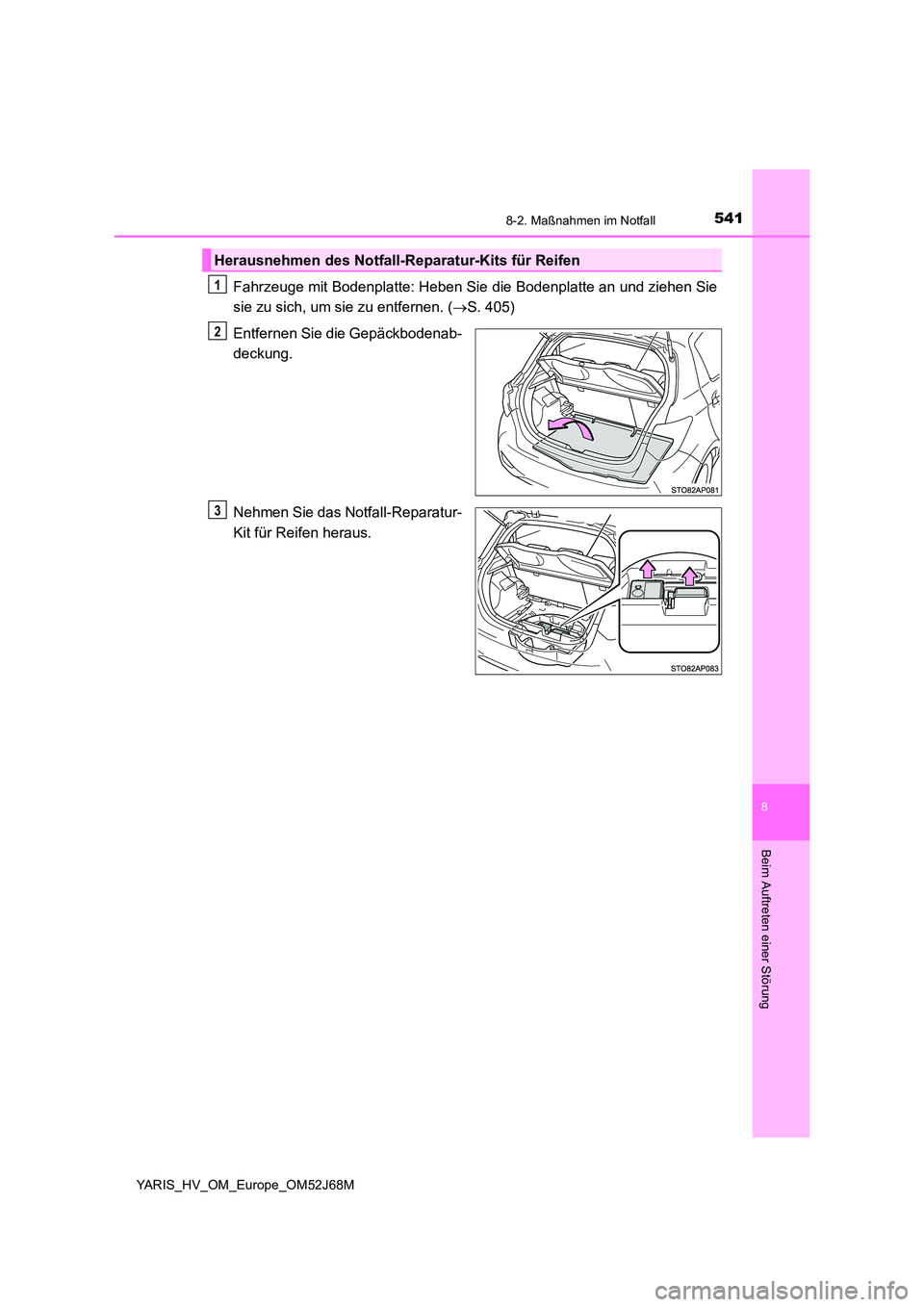

Fahrzeuge mit Bodenplatte: Heben Sie die Bodenplatte an und ziehen Sie
sie zu sich, um sie zu entfernen. ( S. 405)
Entfernen Sie die Gepäckbodenab-
deckung.
Nehmen Sie das Notfall-Reparatur-
Kit für Reifen heraus.
Herausnehmen des Notfall-Reparatur-Kits für Reifen
1
2
3

5428-2. Maßnahmen im Notfall
YARIS_HV_OM_Europe_OM52J68M

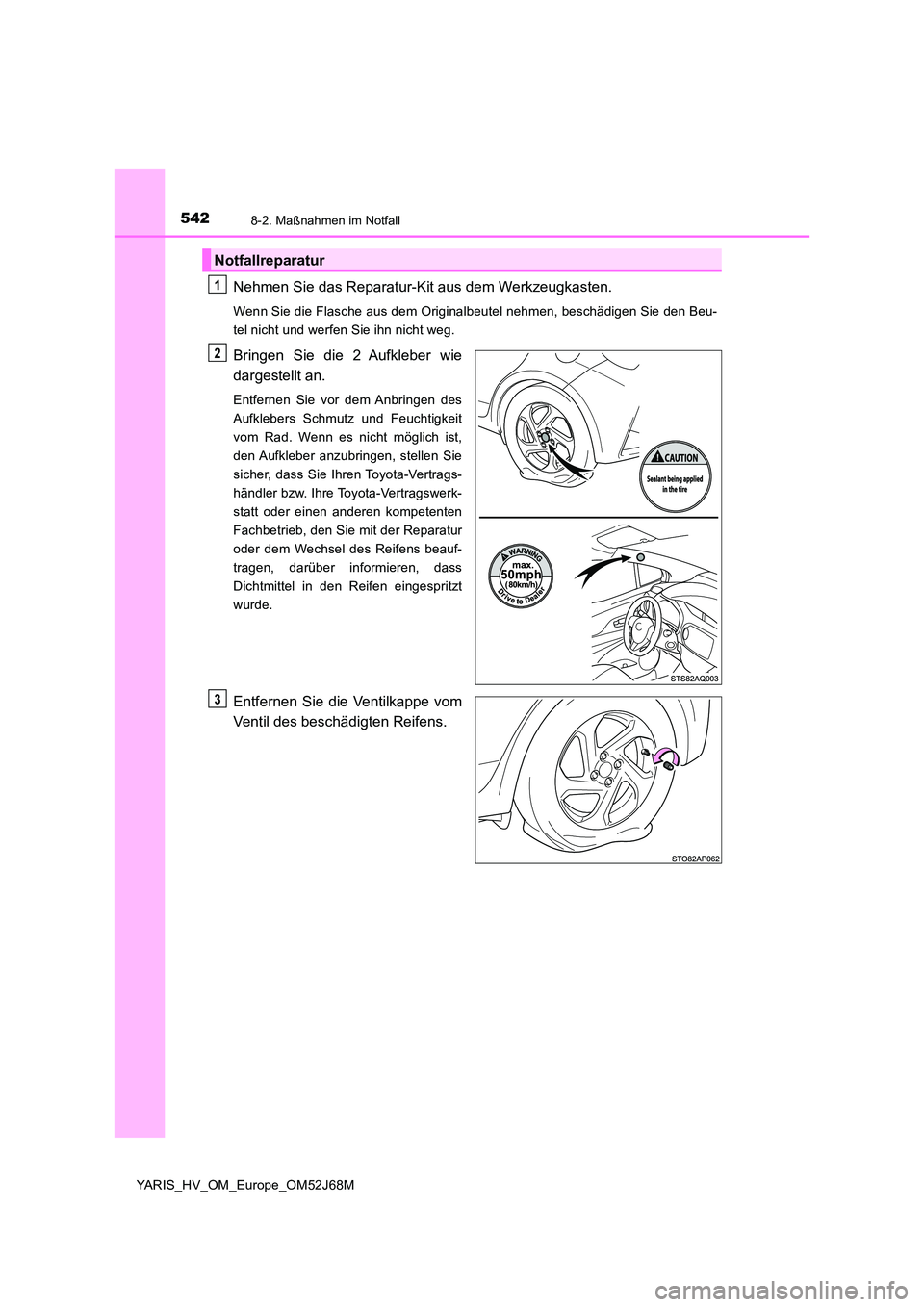

Nehmen Sie das Reparatur-Kit aus dem Werkzeugkasten.
Wenn Sie die Flasche aus dem Originalbeutel nehmen, beschädigen Sie den Beu-
tel nicht und werfen Sie ihn nicht weg.
Bringen Sie die 2 Aufkleber wie
dargestellt an.
Entfernen Sie vor dem Anbringen des
Aufklebers Schmutz und Feuchtigkeit
vom Rad. Wenn es nicht möglich ist,
den Aufkleber anzubringen, stellen Sie
sicher, dass Sie Ihren Toyota-Vertrags-
händler bzw. Ihre Toyota-Vertragswerk-
statt oder einen anderen kompetenten
Fachbetrieb, den Sie mit der Reparatur
oder dem Wechsel des Reifens beauf-
tragen, darüber informieren, dass
Dichtmittel in den Reifen eingespritzt
wurde.
Entfernen Sie die Ventilkappe vom
Ventil des beschädigten Reifens.
Notfallreparatur
1
2
3

5438-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_HV_OM_Europe_OM52J68M

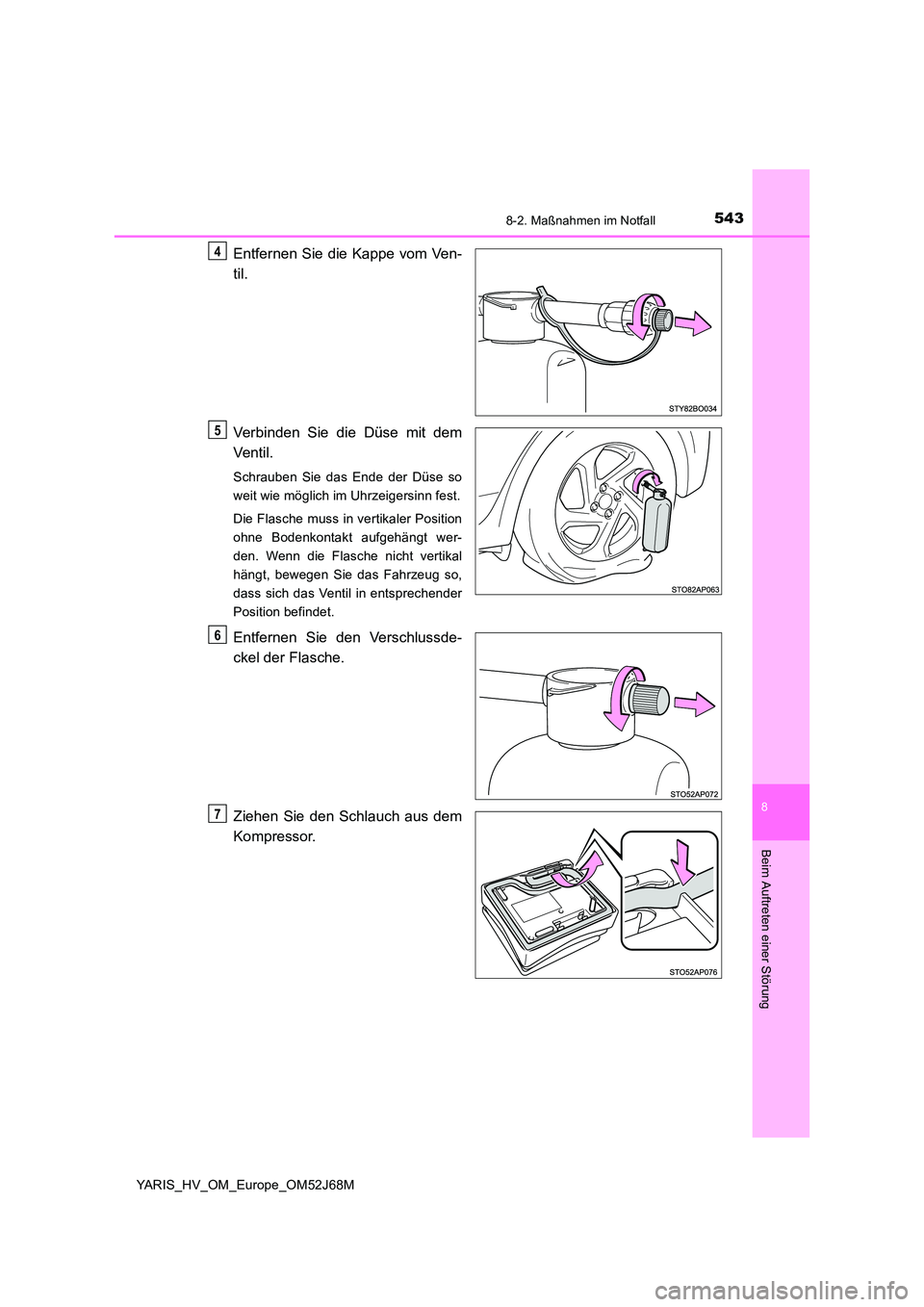

Entfernen Sie die Kappe vom Ven-
til.
Verbinden Sie die Düse mit dem
Ventil.
Schrauben Sie das Ende der Düse so
weit wie möglich im Uhrzeigersinn fest.
Die Flasche muss in vertikaler Position
ohne Bodenkontakt aufgehängt wer-
den. Wenn die Flasche nicht vertikal
hängt, bewegen Sie das Fahrzeug so,
dass sich das Ventil in entsprechender
Position befindet.
Entfernen Sie den Verschlussde-
ckel der Flasche.
Ziehen Sie den Schlauch aus dem
Kompressor.
4
5
6
7

5448-2. Maßnahmen im Notfall
YARIS_HV_OM_Europe_OM52J68M

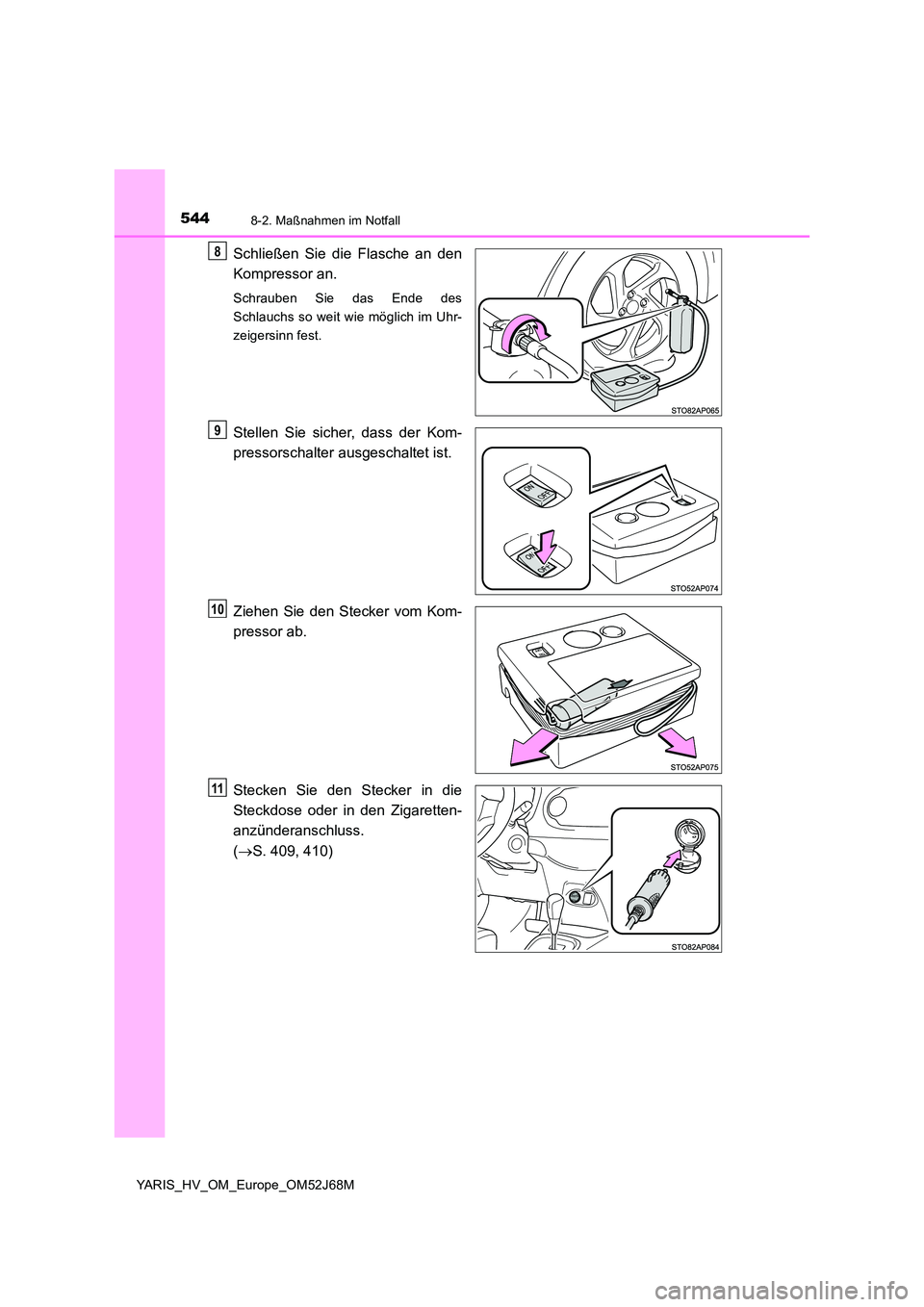

Schließen Sie die Flasche an den
Kompressor an.
Schrauben Sie das Ende des
Schlauchs so weit wie möglich im Uhr-
zeigersinn fest.
Stellen Sie sicher, dass der Kom-
pressorschalter ausgeschaltet ist.
Ziehen Sie den Stecker vom Kom-
pressor ab.
Stecken Sie den Stecker in die
Steckdose oder in den Zigaretten-
anzünderanschluss.
( S. 409, 410)
8
9
10
11
