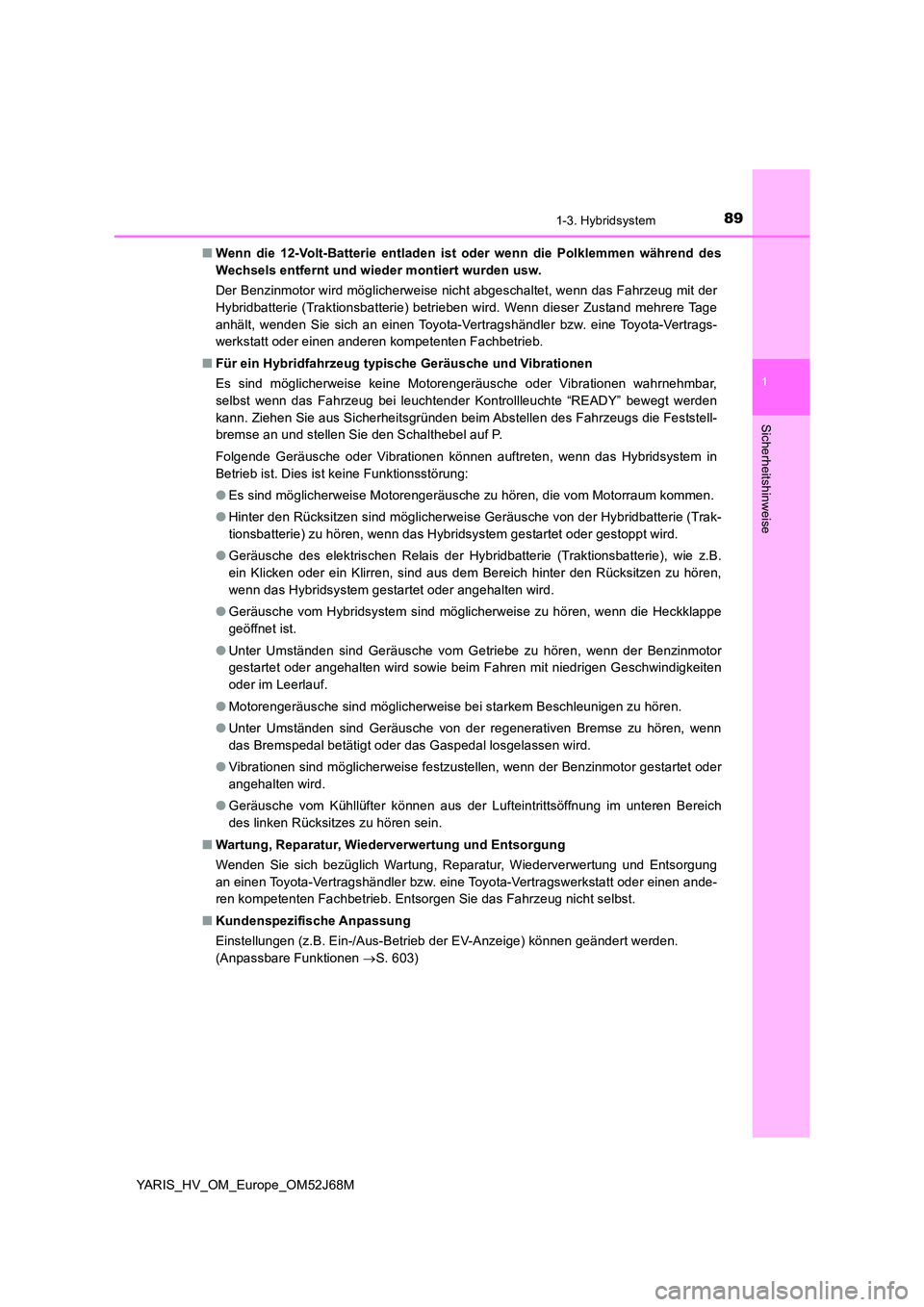

891-3. Hybridsystem
1
Sicherheitshinweise
YARIS_HV_OM_Europe_OM52J68M
■ Wenn die 12-Volt-Batterie entladen ist oder wenn die Polklemmen während des
Wechsels entfernt und wieder montiert wurden usw.
Der Benzinmotor wird möglicherweise nicht abgeschaltet, wenn das Fahrzeug mit der
Hybridbatterie (Traktionsbatterie) betrieben wird. Wenn dieser Zustand mehrere Tage
anhält, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertrags-
werkstatt oder einen anderen kompetenten Fachbetrieb.
■ Für ein Hybridfahrzeug typische Geräusche und Vibrationen
Es sind möglicherweise keine Motorengeräusche oder Vibrationen wahrnehmbar,
selbst wenn das Fahrzeug bei leuchtender Kontrollleuchte “READY” bewegt werden
kann. Ziehen Sie aus Sicherheitsgründen beim Abstellen des Fahrzeugs die Feststell-
bremse an und stellen Sie den Schalthebel auf P.
Folgende Geräusche oder Vibrationen können auftreten, wenn das Hybridsystem in
Betrieb ist. Dies ist keine Funktionsstörung:
● Es sind möglicherweise Motorengeräusche zu hören, die vom Motorraum kommen.
● Hinter den Rücksitzen sind möglicherweise Geräusche von der Hybridbatterie (Trak-
tionsbatterie) zu hören, wenn das Hybridsystem gestartet oder gestoppt wird.
● Geräusche des elektrischen Relais der Hybridbatterie (Traktionsbatterie), wie z.B.
ein Klicken oder ein Klirren, sind aus dem Bereich hinter den Rücksitzen zu hören,
wenn das Hybridsystem gestartet oder angehalten wird.
● Geräusche vom Hybridsystem sind möglicherweise zu hören, wenn die Heckklappe
geöffnet ist.
● Unter Umständen sind Geräusche vom Getriebe zu hören, wenn der Benzinmotor
gestartet oder angehalten wird sowie beim Fahren mit niedrigen Geschwindigkeiten
oder im Leerlauf.
● Motorengeräusche sind möglicherweise bei starkem Beschleunigen zu hören.
● Unter Umständen sind Geräusche von der regenerativen Bremse zu hören, wenn
das Bremspedal betätigt oder das Gaspedal losgelassen wird.
● Vibrationen sind möglicherweise festzustellen, wenn der Benzinmotor gestartet oder
angehalten wird.
● Geräusche vom Kühllüfter können aus der Lufteintrittsöffnung im unteren Bereich
des linken Rücksitzes zu hören sein.
■ Wartung, Reparatur, Wiederverwertung und Entsorgung
Wenden Sie sich bezüglich Wartung, Reparatur, Wiederverwertung und Entsorgung
an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen ande-
ren kompetenten Fachbetrieb. Entsorgen Sie das Fahrzeug nicht selbst.
■ Kundenspezifische Anpassung
Einstellungen (z.B. Ein-/Aus-Betrieb der EV-Anzeige) können geändert werden.
(Anpassbare Funktionen S. 603)

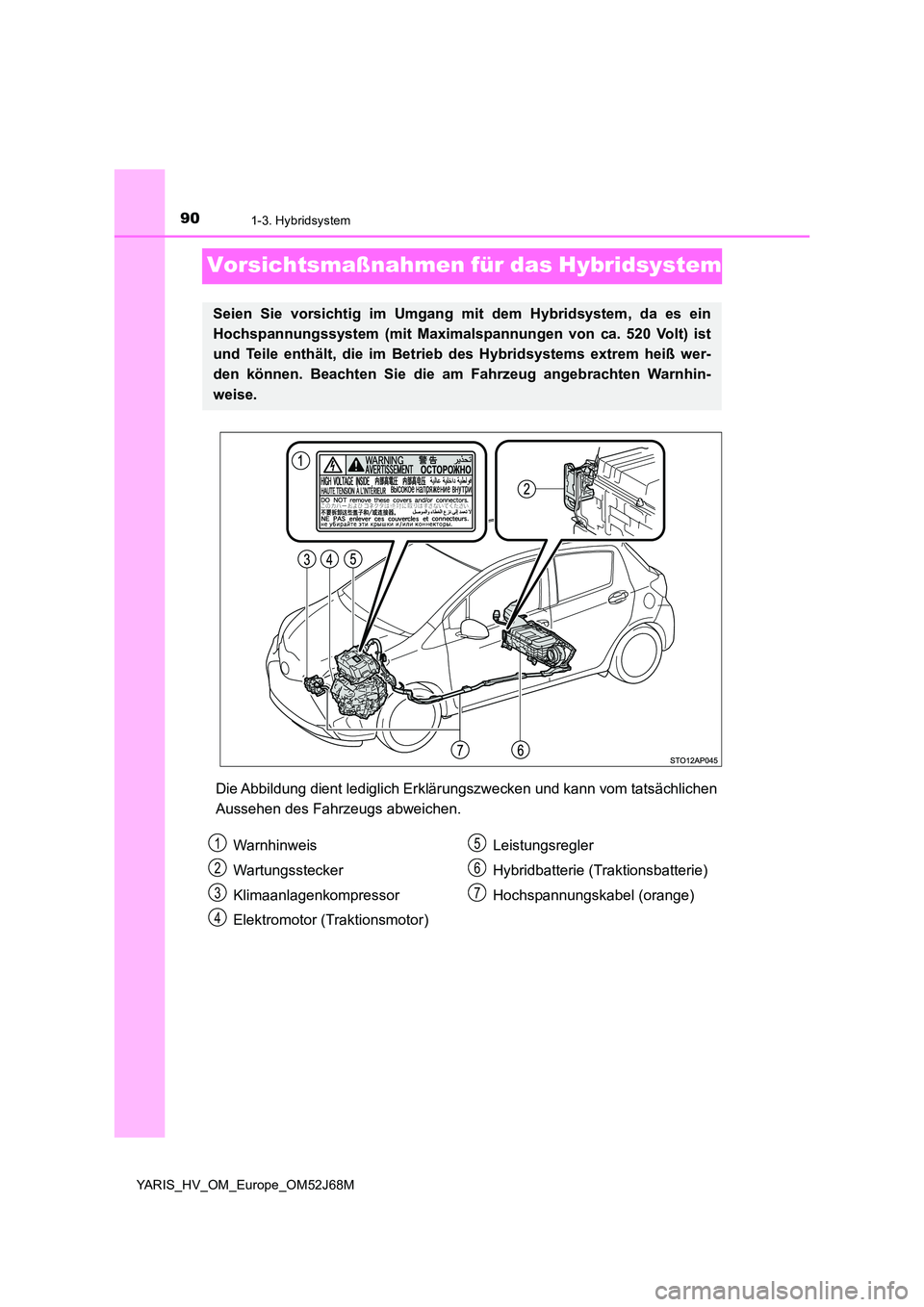

901-3. Hybridsystem
YARIS_HV_OM_Europe_OM52J68M
Vorsichtsmaßnahmen für das Hybridsystem
Die Abbildung dient lediglich Erklärungszwecken und kann vom tatsächlichen
Aussehen des Fahrzeugs abweichen.
Seien Sie vorsichtig im Umgang mit dem Hybridsystem, da es ein
Hochspannungssystem (mit Maximalspannungen von ca. 520 Volt) ist
und Teile enthält, die im Betrieb des Hybridsystems extrem heiß wer-
den können. Beachten Sie die am Fahrzeug angebrachten Warnhin-
weise.
Warnhinweis
Wartungsstecker
Klimaanlagenkompressor
Elektromotor (Traktionsmotor)
Leistungsregler
Hybridbatterie (Traktionsbatterie)
Hochspannungskabel (orange)
1
2
3
4
5
6
7

911-3. Hybridsystem
1
Sicherheitshinweise
YARIS_HV_OM_Europe_OM52J68M
Im unteren Bereich des linken Rück-
sitzes befindet sich eine Lufteintritt-
söffnung für die Kühlung der
Hybridbatterie (Traktionsbatterie).
Wenn die Lufteintrittsöffnung blockiert
ist, wird der Batteriebetrieb einge-
schränkt, wodurch sich der Kraftstoff-
verbrauch verschlechtert.
Wenn der Aufprallsensor eine bestimmte Aufprallstärke erkennt, blockiert das
Notabschaltsystem den Hochspannungsfluss und schaltet die Kraftstoff-
pumpe ab, um die Gefahr eines Stromschlags und des Austretens von Kraft-
stoff zu minimieren. Wenn das Notabschaltsystem aktiviert ist, lässt sich Ihr
Fahrzeug nicht starten. Wenden Sie sich zwecks eines Neustarts des Hybrid-
systems an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt
oder einen anderen kompetenten Fachbetrieb.
Eine Meldung wird automatisch angezeigt, wenn eine Funktionsstörung im
Hybridsystem auftritt oder eine nicht ordnungsgemäße Bedienung erfolgt.
Wenn in der Multi-Informationsan-
zeige eine Warnmeldung erscheint,
lesen Sie die Meldung und befolgen
die Anweisungen.
Lüftungsschlitze der Hybridbatt erie (Traktionsbatterie)
Notabschaltsystem
Warnmeldung des Hybridsystems (Fahrzeuge mit Farb-Display)

921-3. Hybridsystem
YARIS_HV_OM_Europe_OM52J68M
■Wenn eine Warnleuchte aufleuchtet, eine Warnmeldung erscheint oder die 12-
Volt-Batterie abgeklemmt wird
Das Hybridsystem startet möglicherweise nicht. Versuchen Sie in diesem Fall, das
System erneut zu starten. Wenn die Kontrollleuchte “READY” nicht aufleuchtet, wen-
den Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder
an einen anderen kompetenten Fachbetrieb.
■ Zu geringer Kraftstoffvorrat
Wenn der Kraftstoffvorrat des Fahrzeugs zu niedrig ist und das Hybridsystem nicht
gestartet werden kann, füllen Sie mindestens so viel Kraftstoff ein, bis die Warnleuchte
für die Kraftstoffreserve ( S. 521) erlischt. Bei einer zu geringen Kraftstoffmenge ist
es möglich, dass das Hybridsystem nicht gestartet werden kann. (Die Standardkraft-
stoffmenge beträgt ca. 6,1 L, wenn das Fahrzeug auf einer ebenen Oberfläche abge-
stellt ist. Steht das Fahrzeug an einer abschüssigen Stelle, kann dieser Wert
abweichen. Füllen Sie zusätzlichen Kraftstoff ein, wenn das Fahrzeug nicht auf einer
ebenen Oberfläche abgestellt ist.)
■ Elektromagnetische Wellen
● Die Hochspannungsteile und -kabel von Hybridfahrzeugen besitzen eine elektromag-
netische Abschirmung und emittieren daher etwa dieselbe Menge an elektromagneti-
schen Strahlen, wie herkömmliche Benzinfahrzeuge oder Haushaltsgeräte.
● Ihr Fahrzeug kann Störungen in einigen Radioteilen von Drittanbietern verursachen.
■ Hybridbatterie (Traktionsbatterie)
Die Hybridbatterie (Traktionsbatterie) weist eine beschränkte Lebensdauer auf. Die
Lebensdauer der Hybridbatterie (Traktionsbatterie) kann sich in Abhängigkeit von der
Fahrweise und den Fahrbedingungen ändern.
■ Konformitätserklärung
Dieses Modell erfüllt die Anforderungen im Hinblick auf die Wasserstoffemissionen
gemäß ECE100 (Sicherheit von batteriebetriebenen Elektrofahrzeugen).

931-3. Hybridsystem
1
Sicherheitshinweise
YARIS_HV_OM_Europe_OM52J68M
WARNUNG
■Vorsichtsmaßnahmen für das Hochspannungssystem
Dieses Fahrzeug besitzt ein Hochspannungssystem (DC und AC) sowie ein 12-Volt-
System. Die DC- und AC-Hochspannung ist sehr gefährlich und kann schwere Ver-
brennungen und Stromschläge verursachen, die zu ernsthaften oder sogar tödlichen
Verletzungen führen können.
● Die Hochspannungsteile, -kabel und -anschlüsse dürfen nicht berührt, zerlegt, ent-
fernt oder ausgetauscht werden.
● Das Hybridsystem wird nach dem Start heiß, da das System mit Hochspannung
arbeitet. Seien Sie angesichts der Hochspannung und der hohen Temperaturen
äußerst vorsichtig und beachten Sie immer die am Fahrzeug angebrachten Warn-
hinweise.
■ Vorsichtsmaßnahmen bei Verkehrsunfällen
Beachten Sie die nachfolgenden Vorsichtsmaßnahmen, um die Gefahr lebensge-
fährlicher Verletzungen zu verringern:
● Ziehen Sie Ihr Fahrzeug von der Straße, betätigen Sie die Feststellbremse, stellen
Sie den Schalthebel auf P und schalten Sie das Hybridsystem aus.
● Berühren Sie keine Hochspannungsteile, -kabel und -stecker.
● Wenn elektrische Leitungen im und am Fahrzeug ungeschützt sind, können elektri-
sche Schläge auftreten. Berühren Sie niemals ungeschützte elektrische Leitungen.
● Wenn Flüssigkeit austritt, diese nicht berühren, da es sich um ätzende alkalische
Säure (Elektrolyt) von der Hybridbatterie (Traktionsbatterie) handeln kann. Bei
Haut- oder Augenkontakt sofort mit reichlich Wasser oder, sofern vorhanden, mit
Borsäurelösung spülen. Gehen Sie unverzüglich zum Arzt.
● Versuchen Sie niemals, die Zugangsöff-
nung für den Wartungsstecker unter den
Rücksitzen zu öffnen. Der Wartungsstecker,
an dem Hochspannung anliegt, wird nur bei
Wartungsarbeiten am Fahrzeug verwendet.

941-3. Hybridsystem
YARIS_HV_OM_Europe_OM52J68M
WARNUNG
●Wenn das Hybridfahrzeug in Brand gerät, verlassen Sie es schnellstmöglich. Ver-
wenden Sie niemals einen Feuerlöscher, der nicht für Elektrobrände geeignet ist.
Selbst die Verwendung einer geringen Menge Wasser kann gefährlich sein.
● Wenn Ihr Fahrzeug abgeschleppt werden muss, muss dies mit angehobenen Vor-
derrädern erfolgen. Wenn beim Elektromotor (Traktionsmotor) die Räder beim
Abschleppen den Boden berühren, erzeugt der Motor unter Umständen weiterhin
Strom. Dies kann zu einem Brand führen. ( S. 509)
● Kontrollieren Sie sorgfältig den Boden unter dem Fahrzeug. Wenn Flüssigkeit aus-
getreten ist, ist das Kraftstoffsystem möglicherweise beschädigt. Verlassen Sie das
Fahrzeug schnellstmöglich.
■ Hybridbatterie (Traktionsbatterie)
● Die Hybridbatterie darf nicht weiterverkauft, weitergegeben oder modifiziert wer-
den. Zur Vermeidung von Unfällen werden Hybridbatterien, die aus stillgelegten
Fahrzeugen ausgebaut wurden, von Toyota-Vertragshändlern bzw. Toyota-Ver-
tragswerkstätten oder anderen kompetenten Fachbetrieben gesammelt. Entsorgen
Sie die Batterie nicht selbst.
Wenn die Batterie nicht ordnungsgemäß gesammelt wird, können schwere oder
tödliche Verletzungen verursacht werden, wenn einer der folgenden Fälle auftritt:
• Die Hybridbatterie wird illegal entsorgt oder beseitigt. Dadurch entstehen Gefah-
ren für die Umwelt und es besteht das Risiko, dass unbeteiligte Personen Hoch-
spannungsteile berühren und dadurch einen Stromschlag erleiden.
• Die Hybridbatterie ist ausschließlich für die Verwendung in Ihrem Hybridfahr-
zeug bestimmt. Wird die Hybridbatterie außerhalb Ihres Fahrzeugs verwendet
oder modifiziert, kann dies zu einem Stromschlag, zu einer Wärme- oder Rauch-
entwicklung, zu einer Explosion oder zu einem Elektrolyt-Austritt führen.
Beim Verkauf oder bei der Weitergabe Ihres Fahrzeugs besteht ein hohes Unfallri-
siko, da der Käufer bzw. der Empfänger des Fahrzeugs sich dieser Gefahren unter
Umständen nicht bewusst ist.
● Wenn Ihr Fahrzeug entsorgt wird, ohne dass vorher die Hybridbatterie ausgebaut
wird, besteht die Gefahr eines Stromschlags, wenn Hochspannungsteile, Kabel
und ihre Anschlüsse berührt werden. Stellen Sie bei der Entsorgung Ihres Fahr-
zeugs sicher, dass die Hybridbatterie von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb entsorgt
wird. Wenn die Hybridbatterie nicht ordnungsgemäß entsorgt wird, kann sie elektri-
sche Schläge hervorrufen, die zu lebensgefährlichen bzw. tödlichen Verletzungen
führen können.

951-3. Hybridsystem
1
Sicherheitshinweise
YARIS_HV_OM_Europe_OM52J68M
HINWEIS
■Lüftungsschlitze der Hybridbatterie (Traktionsbatterie)
● Achten Sie darauf, dass kein Wasser oder Fremdkörper in die Lufteinlassöffnung
gelangen, da dadurch ein Kurzschluss ausgelöst und die Hybridbatterie (Traktions-
batterie) beschädigt werden kann.
● Befördern Sie keine übermäßig großen Mengen Wasser, wie z. B. Wasserspender-
flaschen. Wenn Wasser über die Hybridbatterie (Traktionsbatterie) verschüttet
wird, kann diese beschädigt werden. Lassen Sie das Fahrzeug von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompe-
tenten Fachbetrieb überprüfen.
● In der Lufteintrittsöffnung ist ein Filter eingebaut. Wenn der Filter auch nach der
Reinigung der Lufteintrittsöffnung deutlich sichtbare Verschmutzungen aufweist,
wird eine Reinigung oder ein Wechsel des Filters empfohlen. Wenden Sie sich
zwecks Informationen zum Reinigen oder Wechseln des Filters an einen Toyota-
Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompeten-
ten Fachbetrieb.
● Fahrzeuge mit Farb-Display: Wenn “Wartung der Kühl- teile für die Traktionsbatte-
rie erforderlich. Siehe Betriebsanleitung.” in der Multi-Informationsanzeige ange-
zeigt wird, sind die Lufteintrittsöffnung und der Filter möglicherweise verstopft.
Siehe S. 420 für Informationen zum Reinigen der Lufteintrittsöffnung.
● Legen Sie keine Gegenstände auf die
Lufteintrittsöffnung, da diese dadurch blo-
ckiert wird. Wenn die Lufteintrittsöffnung blo-
ckiert ist, wird der Batteriebetrieb
eingeschränkt, wodurch sich der Kraftstoff-
verbrauch verschlechtert.
● Reinigen Sie die Lufteintrittsöffnung regel-
mäßig, damit ein Überhitzen der Hybridbat-
terie (Traktionsbatterie) vermieden wird.

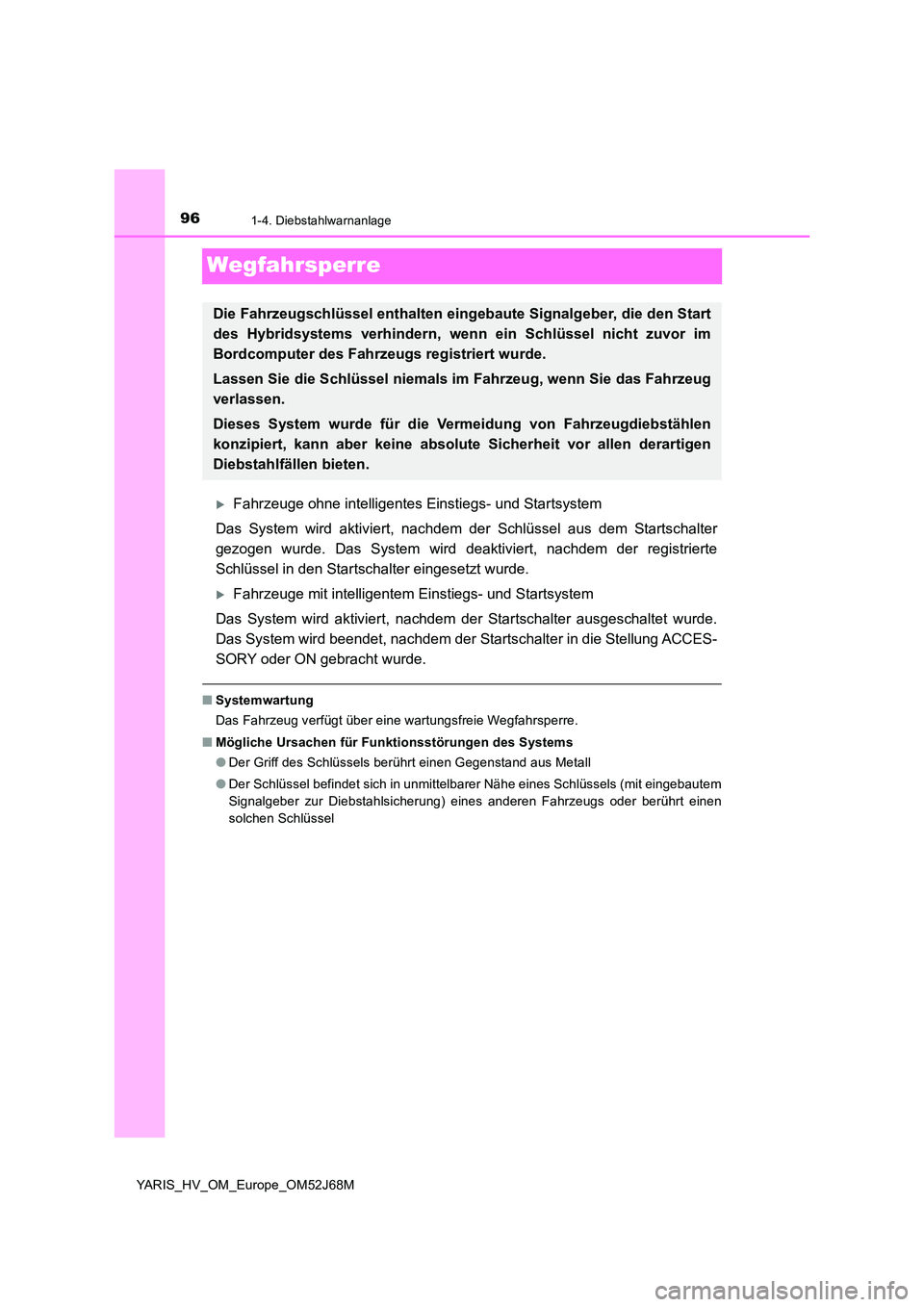

961-4. Diebstahlwarnanlage
YARIS_HV_OM_Europe_OM52J68M
Wegfahrsperre
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem
Das System wird aktiviert, nachdem der Schlüssel aus dem Startschalter
gezogen wurde. Das System wird deaktiviert, nachdem der registrierte
Schlüssel in den Startschalter eingesetzt wurde.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem
Das System wird aktiviert, nachdem der Startschalter ausgeschaltet wurde.
Das System wird beendet, nachdem der Startschalter in die Stellung ACCES-
SORY oder ON gebracht wurde.
■ Systemwartung
Das Fahrzeug verfügt über eine wartungsfreie Wegfahrsperre.
■ Mögliche Ursachen für Funktionsstörungen des Systems
● Der Griff des Schlüssels berührt einen Gegenstand aus Metall
● Der Schlüssel befindet sich in unmittelbarer Nähe eines Schlüssels (mit eingebautem
Signalgeber zur Diebstahlsicherung) eines anderen Fahrzeugs oder berührt einen
solchen Schlüssel
Die Fahrzeugschlüssel enthalten eingebaute Signalgeber, die den Start
des Hybridsystems verhindern, wenn ein Schlüssel nicht zuvor im
Bordcomputer des Fahrzeugs registriert wurde.
Lassen Sie die Schlüssel niemals im Fahrzeug, wenn Sie das Fahrzeug
verlassen.
Dieses System wurde für die Vermeidung von Fahrzeugdiebstählen
konzipiert, kann aber keine absolute Sicherheit vor allen derartigen
Diebstahlfällen bieten.
