1292. Kombiinstrument
2
Kombiinstrument
YARIS_HV_OM_Europe_OM52J68M
●Uhr
Stellt die Stunde und die Minuten ein und schaltet die Uhr zwischen 12-
Stunden- und 24-Stunden-Anzeige um. (S. 130)
●Einstellungen
Wählen Sie das Menü für die Einrichtung der folgenden Elemente.
• Sprache
Wählen Sie dieses Element, um die Anzeigesprache zu ändern.
• Einheiten
Wählen Sie dieses Element, um die Maßeinheit für die Multi-Informationsan-
zeige zu ändern.
•
(EV-Anzeige), Einrichtung
Wählen Sie dieses Element, um die EV-Kontrollleuchte zu aktivieren/deaktivie-
ren.
• Fahrinformationen
Wählen Sie dieses Element, um bis zu 2 Elemente auszuwählen, die in einem
Fahrinformationsbildschirm angezeigt werden.
• Popup-Display
Wählen Sie dieses Element, um die Popup-Displays
*2, die in einigen Situatio-
nen angezeigt werden können, zu aktivieren/deaktivieren.
• Standardeinstellungen
Registrierte oder geänderte Anzeigeeinstellungen werden gelöscht oder auf ihre
Standardparameter zurückgesetzt.
*1: Je nach Ausstattung
*2: Anzeige der eingehenden Anrufe auf der Freisprechanlage (je nach Ausstattung).

1302. Kombiinstrument
YARIS_HV_OM_Europe_OM52J68M

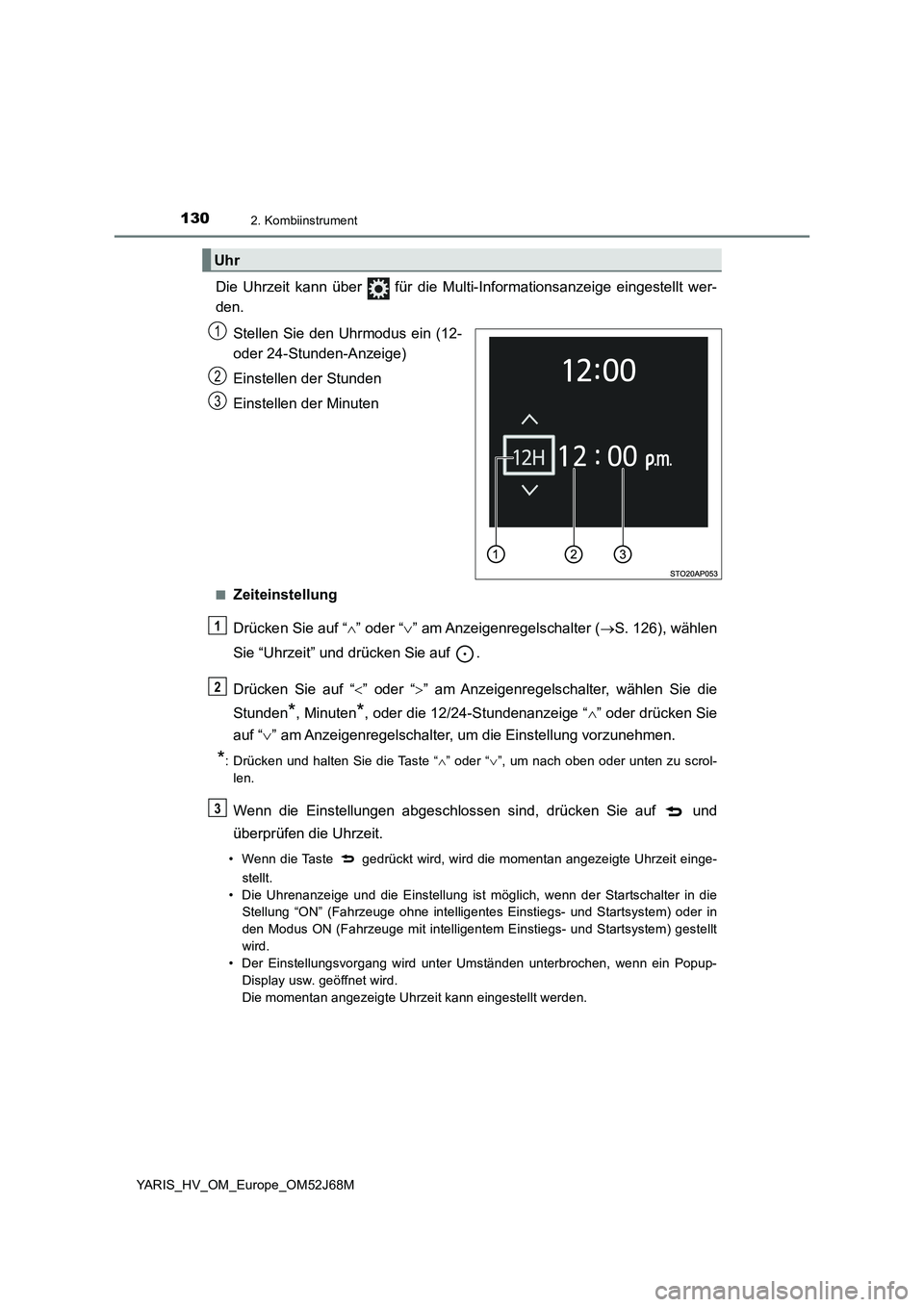

Die Uhrzeit kann über für die Multi-Informationsanzeige eingestellt wer-
den.
Stellen Sie den Uhrmodus ein (12-
oder 24-Stunden-Anzeige)
Einstellen der Stunden
Einstellen der Minuten
■Zeiteinstellung
Drücken Sie auf “” oder “” am Anzeigenregelschalter (S. 126), wählen
Sie “Uhrzeit” und drücken Sie auf .
Drücken Sie auf “” oder “” am Anzeigenregelschalter, wählen Sie die
Stunden
*, Minuten*, oder die 12/24-Stundenanzeige “” oder drücken Sie
auf “” am Anzeigenregelschalter, um die Einstellung vorzunehmen.
*: Drücken und halten Sie die Taste “” oder “”, um nach oben oder unten zu scrol-
len.
Wenn die Einstellungen abgeschlossen sind, drücken Sie auf und
überprüfen die Uhrzeit.
• Wenn die Taste gedrückt wird, wird die momentan angezeigte Uhrzeit einge-
stellt.
• Die Uhrenanzeige und die Einstellung ist möglich, wenn der Startschalter in die
Stellung “ON” (Fahrzeuge ohne intelligentes Einstiegs- und Startsystem) oder in
den Modus ON (Fahrzeuge mit intelligentem Einstiegs- und Startsystem) gestellt
wird.
• Der Einstellungsvorgang wird unter Umständen unterbrochen, wenn ein Popup-
Display usw. geöffnet wird.
Die momentan angezeigte Uhrzeit kann eingestellt werden.
Uhr
1
2
3
1
2
3

1312. Kombiinstrument
2
Kombiinstrument
YARIS_HV_OM_Europe_OM52J68M

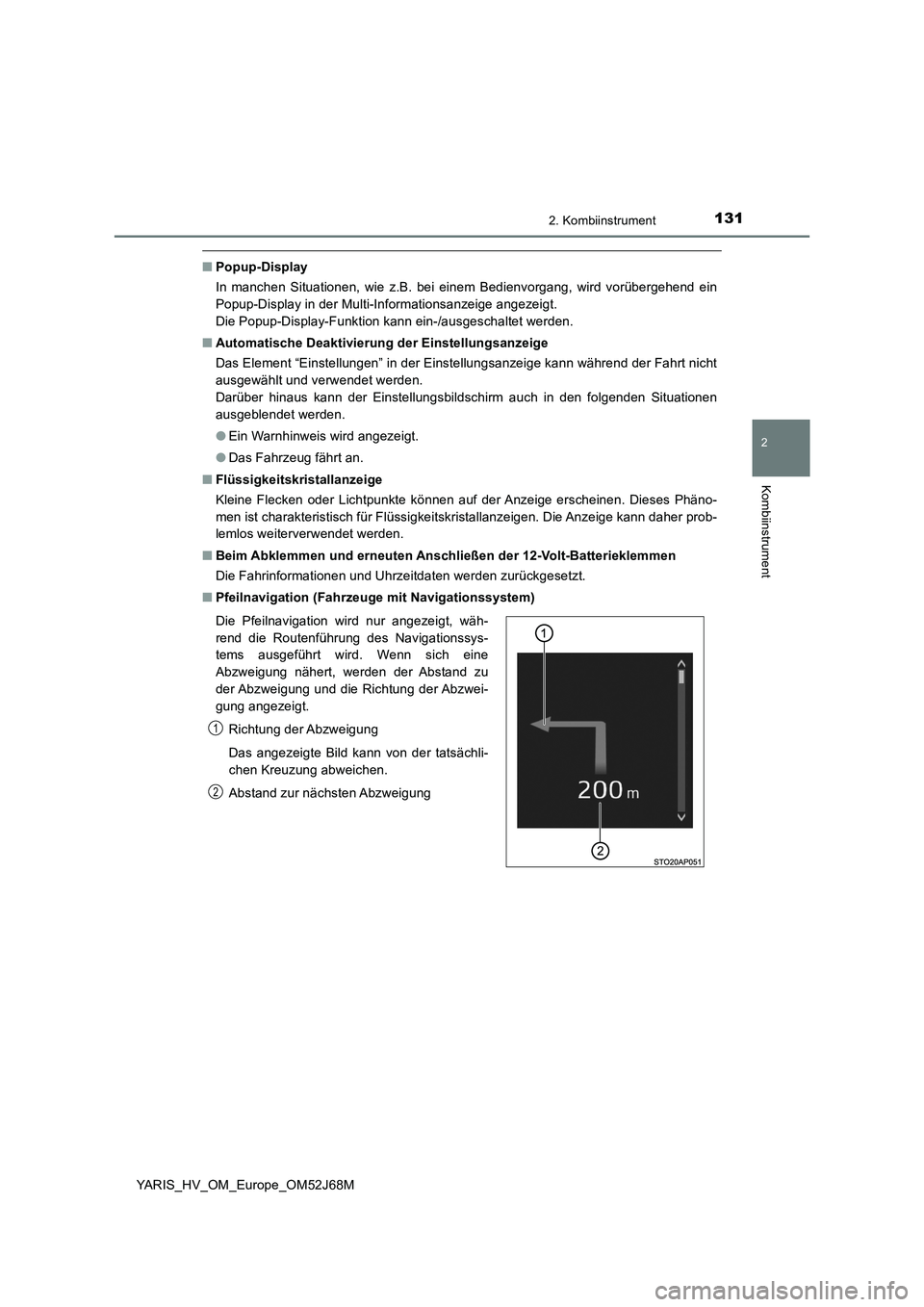

■Popup-Display
In manchen Situationen, wie z.B. bei einem Bedienvorgang, wird vorübergehend ein
Popup-Display in der Multi-Informationsanzeige angezeigt.
Die Popup-Display-Funktion kann ein-/ausgeschaltet werden.
■Automatische Deaktivierung der Einstellungsanzeige
Das Element “Einstellungen” in der Einstellungsanzeige kann während der Fahrt nicht
ausgewählt und verwendet werden.
Darüber hinaus kann der Einstellungsbildschirm auch in den folgenden Situationen
ausgeblendet werden.
●Ein Warnhinweis wird angezeigt.
●Das Fahrzeug fährt an.
■Flüssigkeitskristallanzeige
Kleine Flecken oder Lichtpunkte können auf der Anzeige erscheinen. Dieses Phäno-
men ist charakteristisch für Flüssigkeitskristallanzeigen. Die Anzeige kann daher prob-
lemlos weiterverwendet werden.
■Beim Abklemmen und erneuten Anschließen der 12-Volt-Batterieklemmen
Die Fahrinformationen und Uhrzeitdaten werden zurückgesetzt.
■Pfeilnavigation (Fahrzeuge mit Navigationssystem)
Die Pfeilnavigation wird nur angezeigt, wäh-
rend die Routenführung des Navigationssys-
tems ausgeführt wird. Wenn sich eine
Abzweigung nähert, werden der Abstand zu
der Abzweigung und die Richtung der Abzwei-
gung angezeigt.
Richtung der Abzweigung
Das angezeigte Bild kann von der tatsächli-
chen Kreuzung abweichen.
Abstand zur nächsten Abzweigung
1
2

1322. Kombiinstrument
YARIS_HV_OM_Europe_OM52J68M

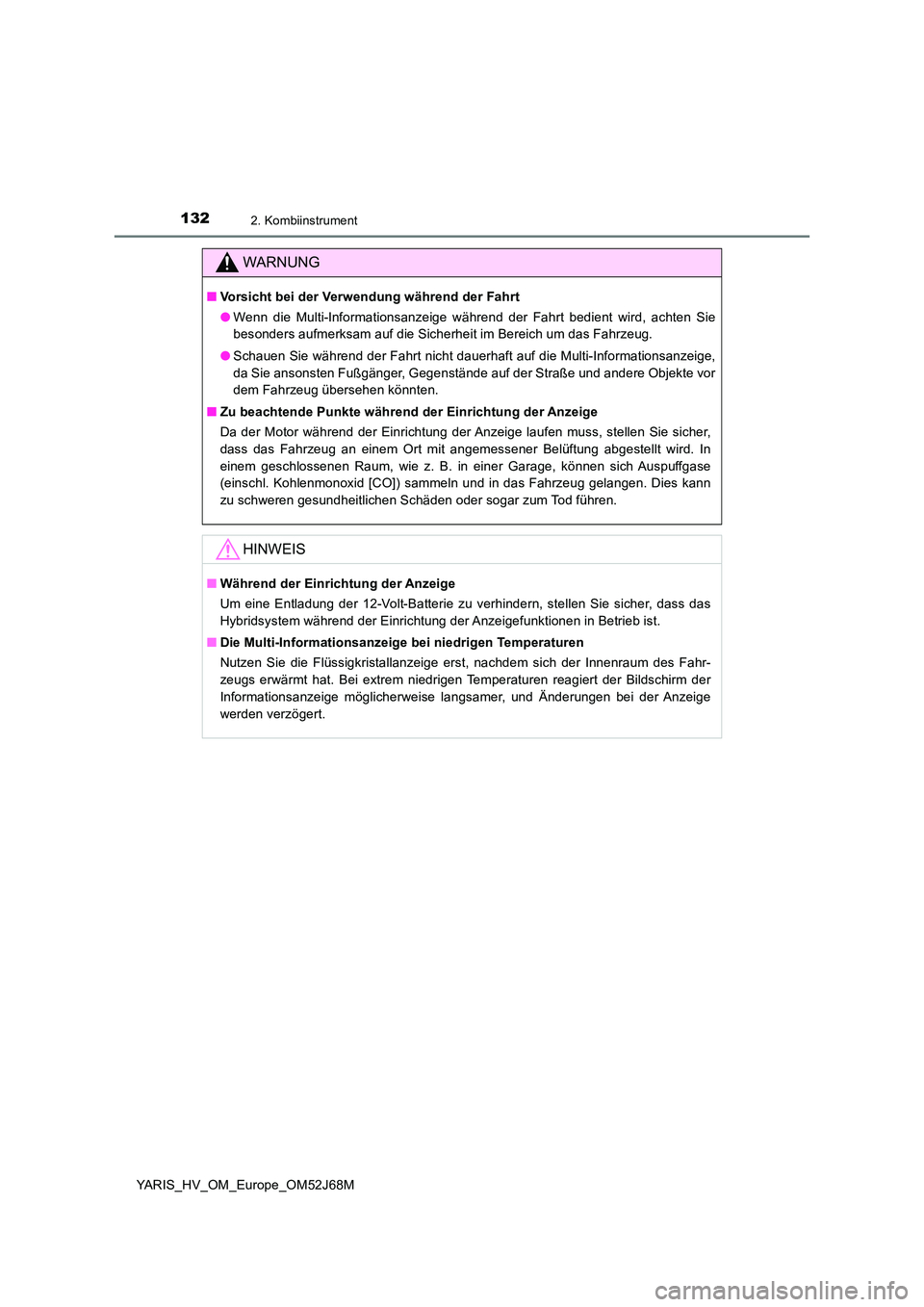

WARNUNG
■Vorsicht bei der Verwendung während der Fahrt
● Wenn die Multi-Informationsanzeige während der Fahrt bedient wird, achten Sie
besonders aufmerksam auf die Sicherheit im Bereich um das Fahrzeug.
● Schauen Sie während der Fahrt nicht dauerhaft auf die Multi-Informationsanzeige,
da Sie ansonsten Fußgänger, Gegenstände auf der Straße und andere Objekte vor
dem Fahrzeug übersehen könnten.
■ Zu beachtende Punkte während der Einrichtung der Anzeige
Da der Motor während der Einrichtung der Anzeige laufen muss, stellen Sie sicher,
dass das Fahrzeug an einem Ort mit angemessener Belüftung abgestellt wird. In
einem geschlossenen Raum, wie z. B. in einer Garage, können sich Auspuffgase
(einschl. Kohlenmonoxid [CO]) sammeln und in das Fahrzeug gelangen. Dies kann
zu schweren gesundheitlichen Schäden oder sogar zum Tod führen.
HINWEIS
■ Während der Einrichtung der Anzeige
Um eine Entladung der 12-Volt-Batterie zu verhindern, stellen Sie sicher, dass das
Hybridsystem während der Einrichtung der Anzeigefunktionen in Betrieb ist.
■ Die Multi-Informationsanzeige bei niedrigen Temperaturen
Nutzen Sie die Flüssigkristallanzeige erst, nachdem sich der Innenraum des Fahr-
zeugs erwärmt hat. Bei extrem niedrigen Temperaturen reagiert der Bildschirm der
Informationsanzeige möglicherweise langsamer, und Änderungen bei der Anzeige
werden verzögert.

133
2
2. Kombiinstrument
Kombiinstrument
YARIS_HV_OM_Europe_OM52J68M

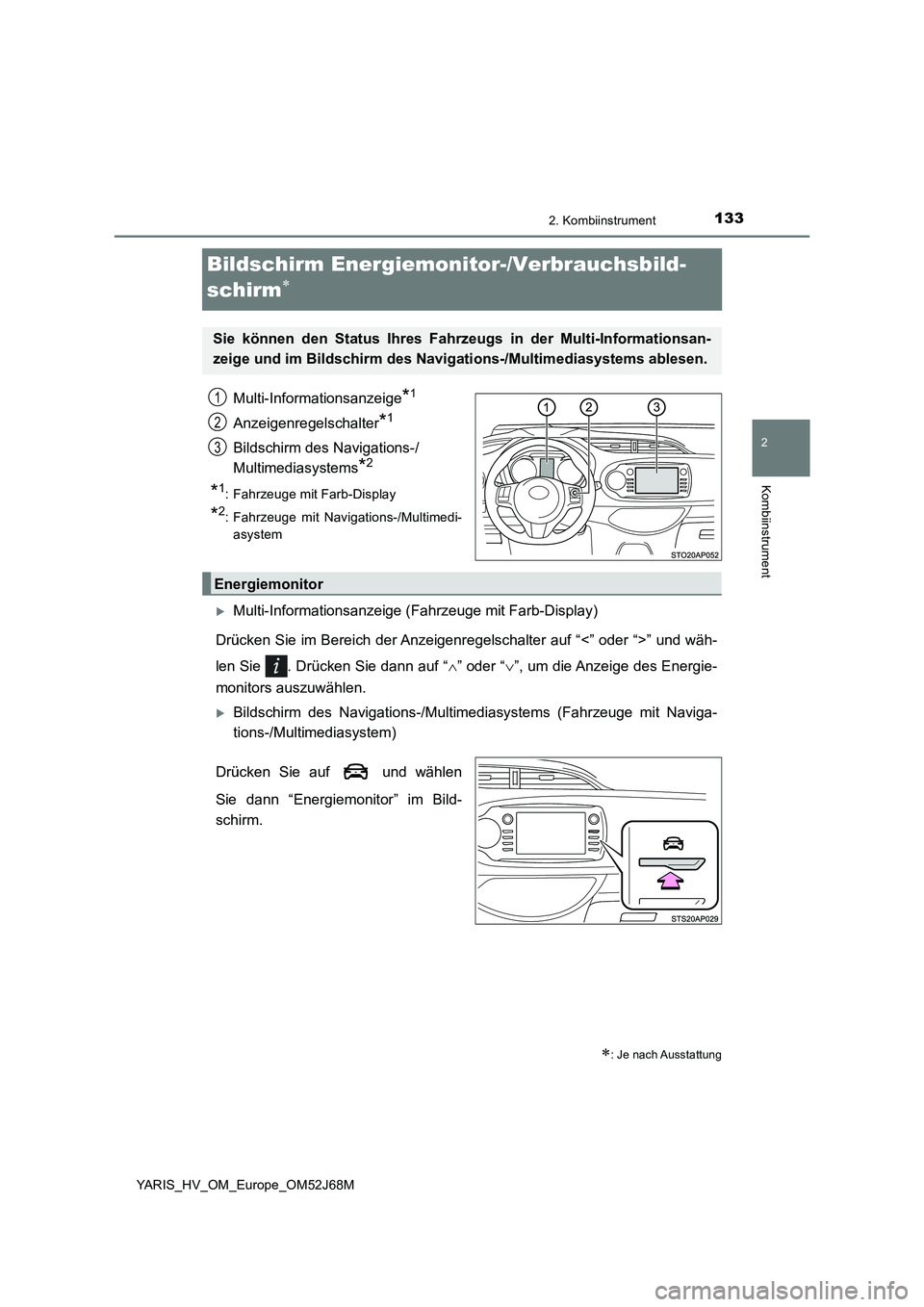

Bildschirm Energiemonitor-/Verbrauchsbild-
schirm
Multi-Informationsanzeige*1
Anzeigenregelschalter*1
Bildschirm des Navigations-/
Multimediasystems*2
*1: Fahrzeuge mit Farb-Display
*2: Fahrzeuge mit Navigations-/Multimedi-
asystem
Multi-Informationsanzeige (Fahrzeuge mit Farb-Display)
Drücken Sie im Bereich der Anzeigenregelschalter auf “<” oder “>” und wäh-
len Sie . Drücken Sie dann auf “ ” oder “”, um die Anzeige des Energie-
monitors auszuwählen.
Bildschirm des Navigations-/Multimediasystems (Fahrzeuge mit Naviga-
tions-/Multimediasystem)
Drücken Sie auf und wählen
Sie dann “Energiemonitor” im Bild-
schirm.
: Je nach Ausstattung
Sie können den Status Ihres Fahrze ugs in der Multi-Informationsan-
zeige und im Bildschirm des Navi gations-/Multimediasystems ablesen.
1
2
3
Energiemonitor

1342. Kombiinstrument
YARIS_HV_OM_Europe_OM52J68MBildschirm des Navigations-/
MultimediasystemsMulti-Informationsanzeige

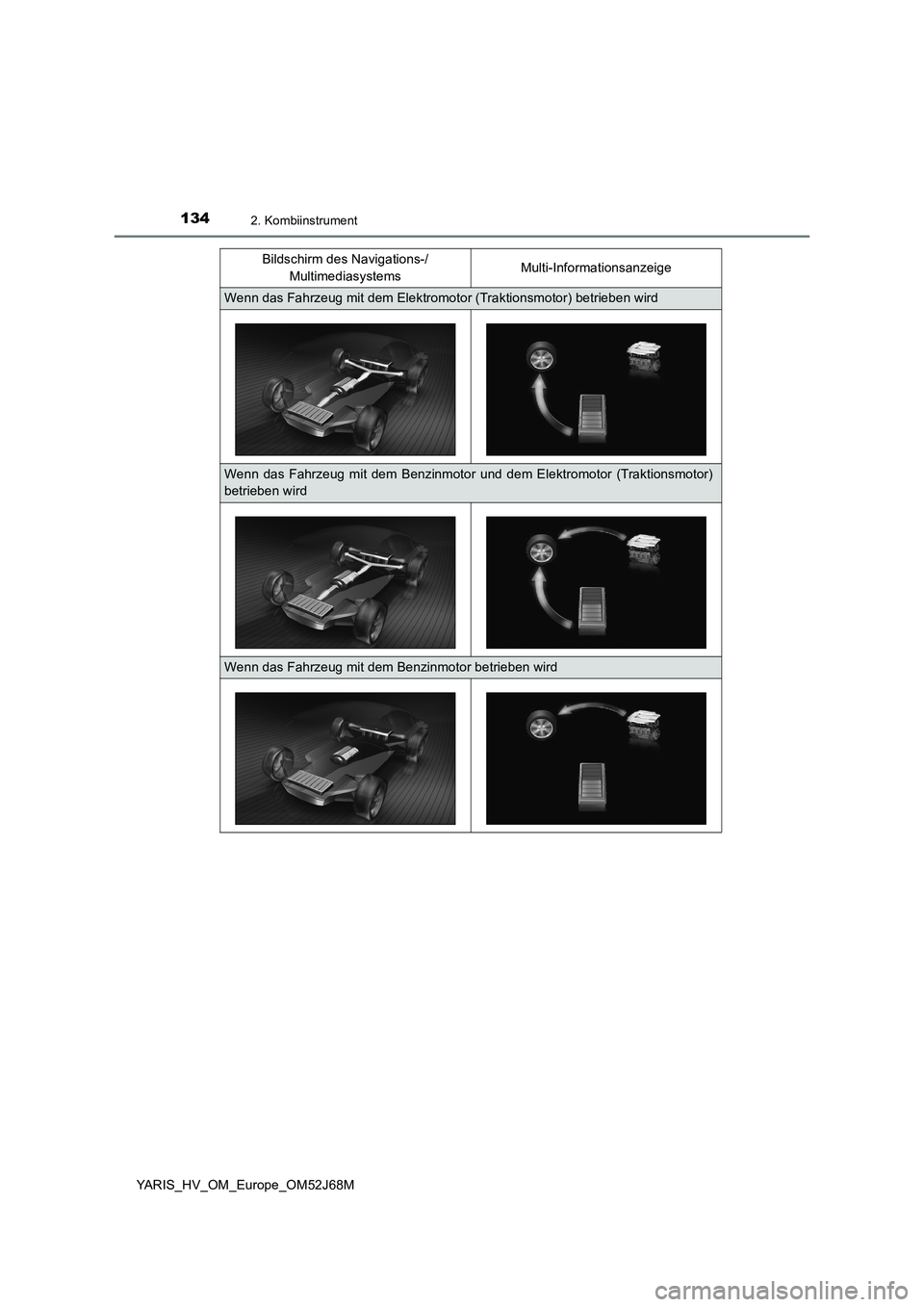

Wenn das Fahrzeug mit dem Elektromotor (Traktionsmotor) betrieben wird
Wenn das Fahrzeug mit dem Benzinmotor und dem Elektromotor (Traktionsmotor)
betrieben wird
Wenn das Fahrzeug mit dem Benzinmotor betrieben wird

1352. Kombiinstrument
2
Kombiinstrument

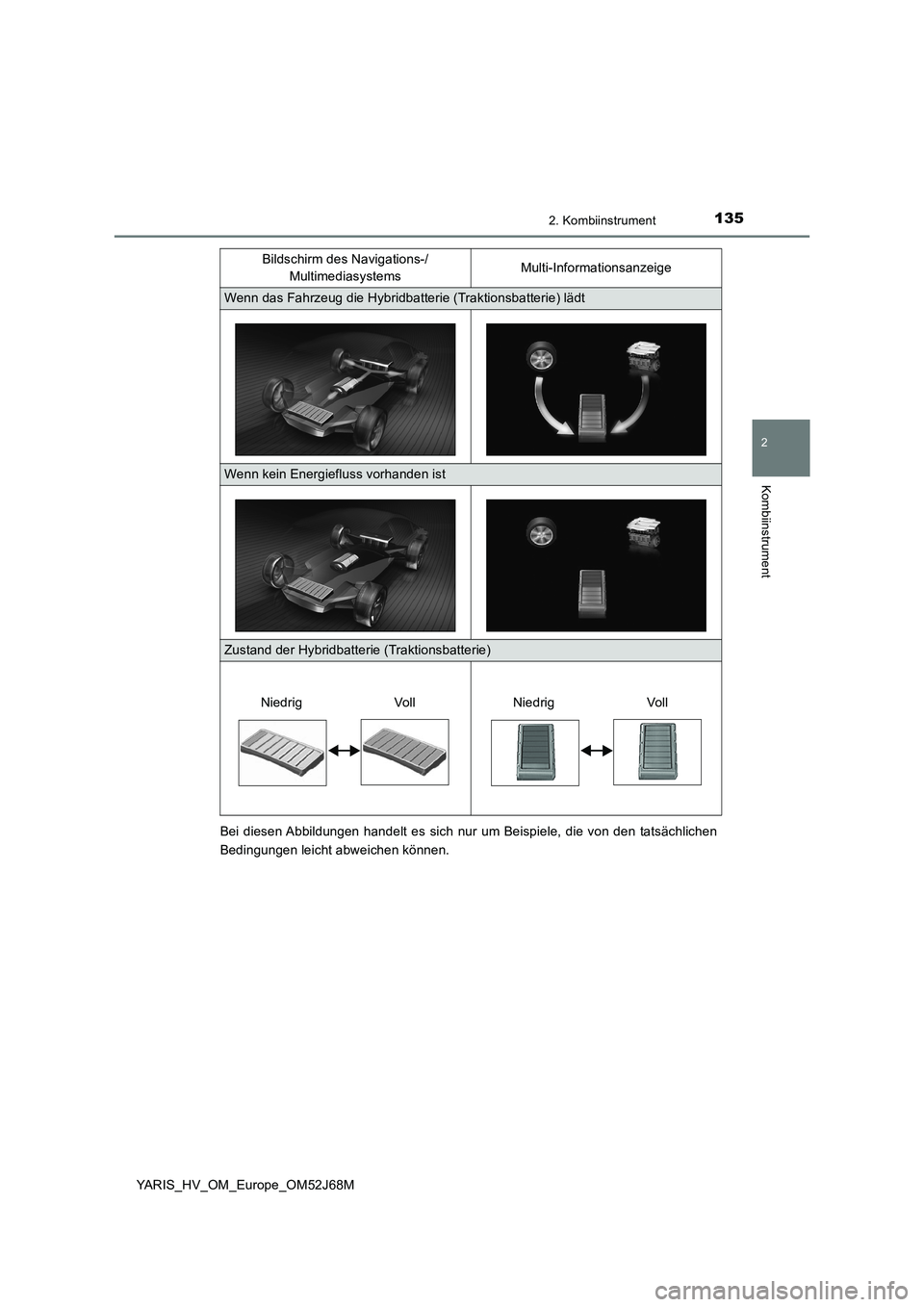

YARIS_HV_OM_Europe_OM52J68MBei diesen Abbildungen handelt es sich nur um Beispiele, die von den tatsächlichen
Bedingungen leicht abweichen können.
Wenn das Fahrzeug die Hybridbatterie (Traktionsbatterie) lädt
Wenn kein Energiefluss vorhanden ist
Zustand der Hybridbatterie (Traktionsbatterie)
Bildschirm des Navigations-/
MultimediasystemsMulti-Informationsanzeige
Niedrig VollNiedrig Voll

1362. Kombiinstrument
YARIS_HV_OM_Europe_OM52J68M
Drücken Sie die Taste im
Navigations-/Multimediasystem.
Wählen Sie “Reiseinformation”.
Zeigt die durchschnittliche Fahr-
zeuggeschwindigkeit seit dem
Start des Hybridsystems an.
Reichweite ( S. 138)
Kraftstoffverbrauch in den letz-
ten 15 Minuten
Regenerierte Energie in den
letzten 15 Minuten
Ein Symbol steht für 30 Wattstunden. Bis zu 5 Symbole werden ange-
zeigt.
Zeigt die verstrichene Zeit seit dem Start des Hybridsystems an.
Zurücksetzen der Verbrauchsdaten
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem:
Der durchschnittliche Kraftstoffverbrauch der letzten 15 Minuten ist nach
Farben in Durchschnittswerte der Vergangenheit und dem Durchschnitts-
verbrauch seit dem letzten Drehen des Startschalters in die Position “ON”
unterteilt. Verwenden Sie den angezeigten Durchschnittsverbrauch als
Referenz.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem:
Der durchschnittliche Kraftstoffverbrauch der letzten 15 Minuten ist nach
Farben in Durchschnittswerte der Vergangenheit und dem Durchschnitts-
verbrauch seit dem letzten Bewegen des Startschalters in den Modus ON
unterteilt. Verwenden Sie den angezeigten Durchschnittsverbrauch als
Referenz.
Dieses Bild ist lediglich ein Beispiel.
Fahrtinformationen (Navigations-/Multimediasystem)
1
2
1
2
3
4
5
6
