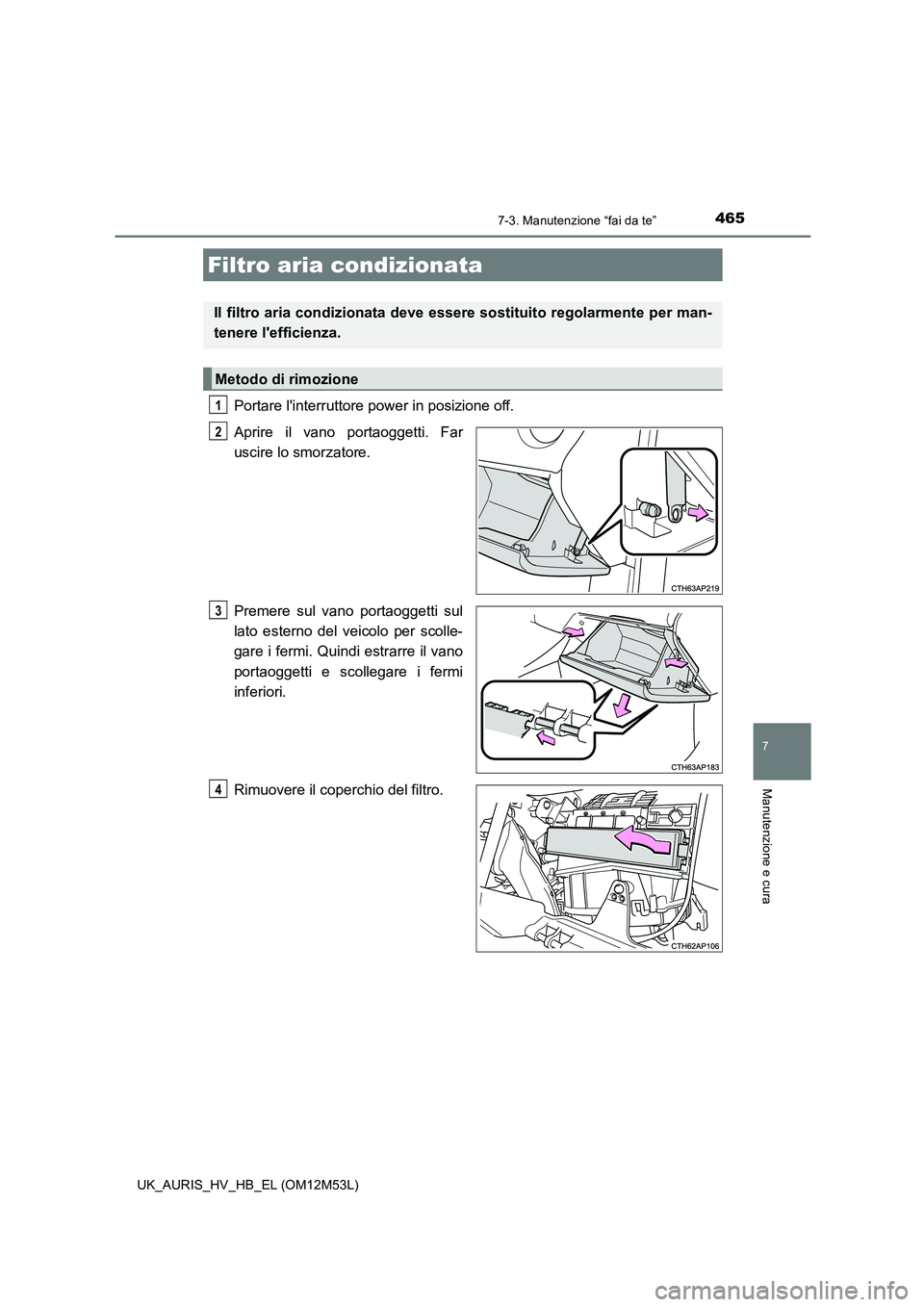

4657-3. Manutenzione “fai da te”
7
Manutenzione e cura
UK_AURIS_HV_HB_EL (OM12M53L)
Portare l'interruttore power in posizione off.
Aprire il vano portaoggetti. Far
uscire lo smorzatore.
Premere sul vano portaoggetti sul
lato esterno del veicolo per scolle-
gare i fermi. Quindi estrarre il vano
portaoggetti e scollegare i fermi
inferiori.
Rimuovere il coperchio del filtro.
Filtro aria condizionata
Il filtro aria condizionata deve esser e sostituito regolarmente per man-
tenere l'efficienza.
Metodo di rimozione
1
2
3
4

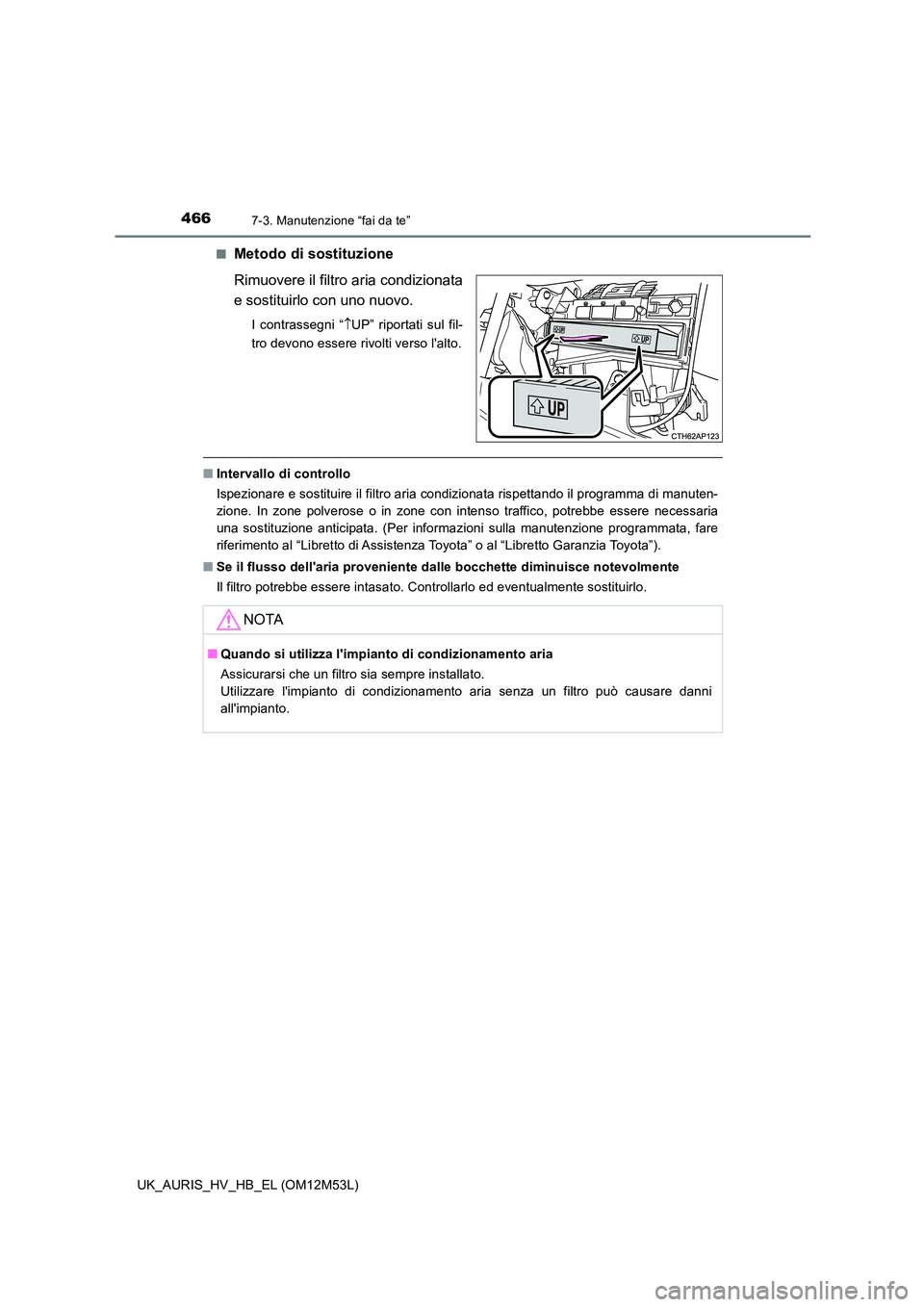

4667-3. Manutenzione “fai da te”
UK_AURIS_HV_HB_EL (OM12M53L)
■Metodo di sostituzione
Rimuovere il filtro aria condizionata
e sostituirlo con uno nuovo.
I contrassegni “ UP” riportati sul fil-
tro devono essere rivolti verso l'alto.
■ Intervallo di controllo
Ispezionare e sostituire il filtro aria condizionata rispettando il programma di manuten-
zione. In zone polverose o in zone con intenso traffico, potrebbe essere necessaria
una sostituzione anticipata. (Per informazioni sulla manutenzione programmata, fare
riferimento al “Libretto di Assistenza Toyota” o al “Libretto Garanzia Toyota”).
■ Se il flusso dell'aria proveniente dalle bocchette diminuisce notevolmente
Il filtro potrebbe essere intasato. Controllarlo ed eventualmente sostituirlo.
NOTA
■ Quando si utilizza l'impianto di condizionamento aria
Assicurarsi che un filtro sia sempre installato.
Utilizzare l'impianto di condizionamento aria senza un filtro può causare danni
all'impianto.

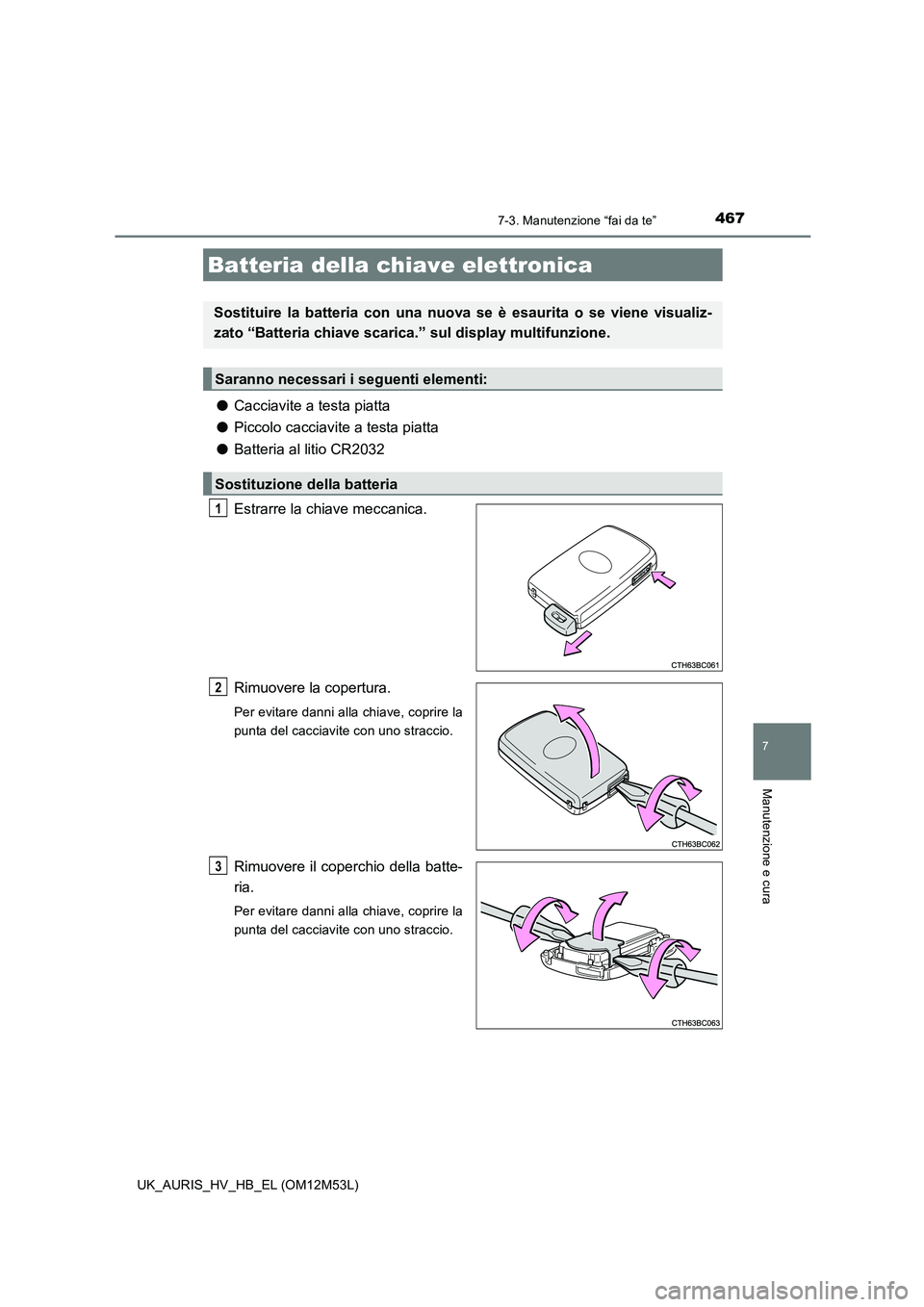

4677-3. Manutenzione “fai da te”
7
Manutenzione e cura
UK_AURIS_HV_HB_EL (OM12M53L)
●Cacciavite a testa piatta
● Piccolo cacciavite a testa piatta
● Batteria al litio CR2032
Estrarre la chiave meccanica.
Rimuovere la copertura.
Per evitare danni alla chiave, coprire la
punta del cacciavite con uno straccio.
Rimuovere il coperchio della batte-
ria.
Per evitare danni alla chiave, coprire la
punta del cacciavite con uno straccio.
Batteria della chiave elettronica
Sostituire la batteria con una nuova se è esaurita o se viene visualiz-
zato “Batteria chiave scarica.” sul display multifunzione.
Saranno necessari i seguenti elementi:
Sostituzione della batteria
1
2
3

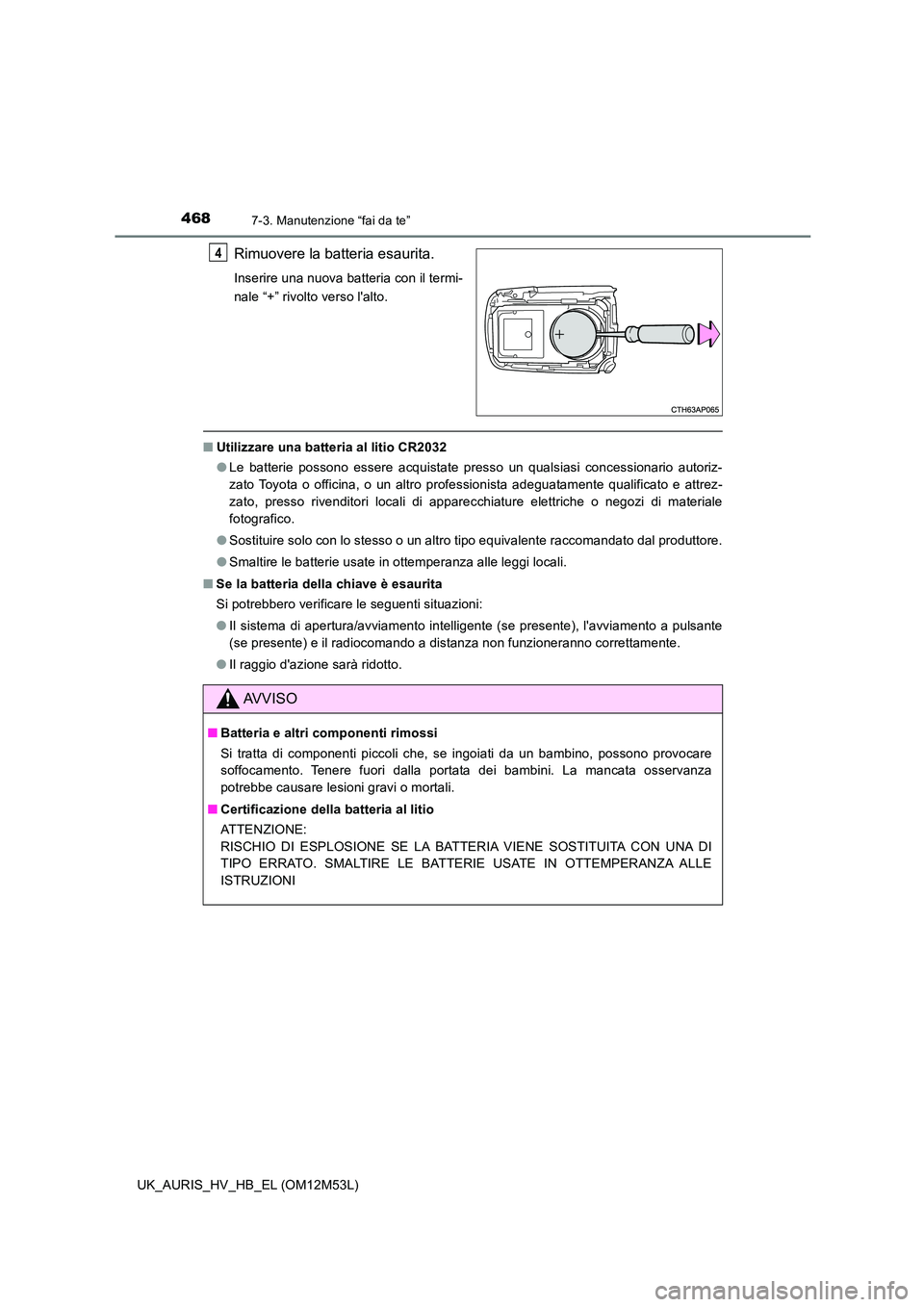

4687-3. Manutenzione “fai da te”
UK_AURIS_HV_HB_EL (OM12M53L)
Rimuovere la batteria esaurita.
Inserire una nuova batteria con il termi-
nale “+” rivolto verso l'alto.
■ Utilizzare una batteria al litio CR2032
● Le batterie possono essere acquistate presso un qualsiasi concessionario autoriz-
zato Toyota o officina, o un altro professionista adeguatamente qualificato e attrez-
zato, presso rivenditori locali di apparecchiature elettriche o negozi di materiale
fotografico.
● Sostituire solo con lo stesso o un altro tipo equivalente raccomandato dal produttore.
● Smaltire le batterie usate in ottemperanza alle leggi locali.
■ Se la batteria della chiave è esaurita
Si potrebbero verificare le seguenti situazioni:
● Il sistema di apertura/avviamento intelligente (se presente), l'avviamento a pulsante
(se presente) e il radiocomando a distanza non funzioneranno correttamente.
● Il raggio d'azione sarà ridotto.
4
AVVISO
■Batteria e altri componenti rimossi
Si tratta di componenti piccoli che, se ingoiati da un bambino, possono provocare
soffocamento. Tenere fuori dalla portata dei bambini. La mancata osservanza
potrebbe causare lesioni gravi o mortali.
■ Certificazione della batteria al litio
ATTENZIONE:
RISCHIO DI ESPLOSIONE SE LA BATTERIA VIENE SOSTITUITA CON UNA DI
TIPO ERRATO. SMALTIRE LE BATTERIE USATE IN OTTEMPERANZA ALLE
ISTRUZIONI

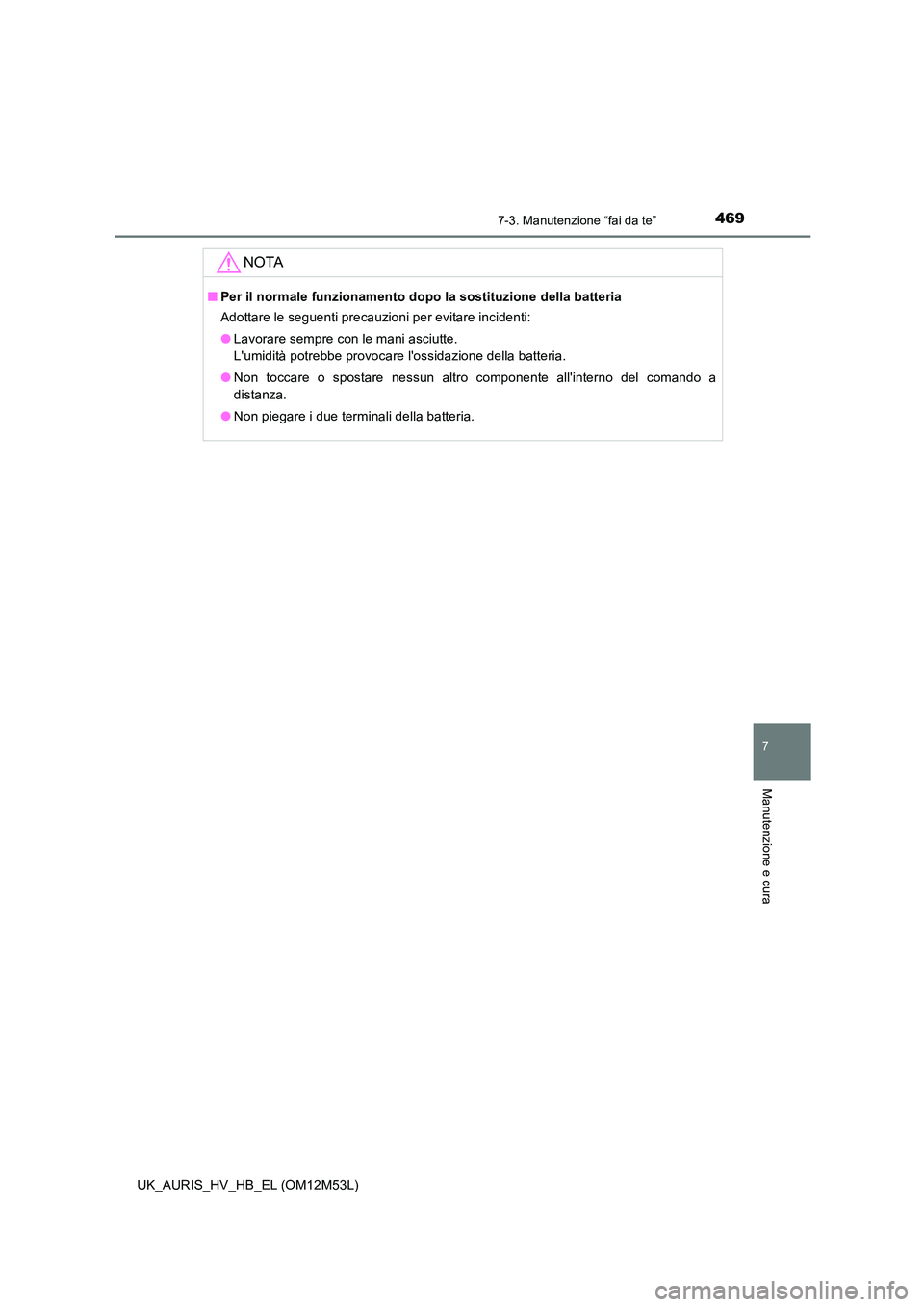

4697-3. Manutenzione “fai da te”
7
Manutenzione e cura
UK_AURIS_HV_HB_EL (OM12M53L)
NOTA
■Per il normale funzionamento dopo la sostituzione della batteria
Adottare le seguenti precauzioni per evitare incidenti:
● Lavorare sempre con le mani asciutte.
L'umidità potrebbe provocare l'ossidazione della batteria.
● Non toccare o spostare nessun altro componente all'interno del comando a
distanza.
● Non piegare i due terminali della batteria.

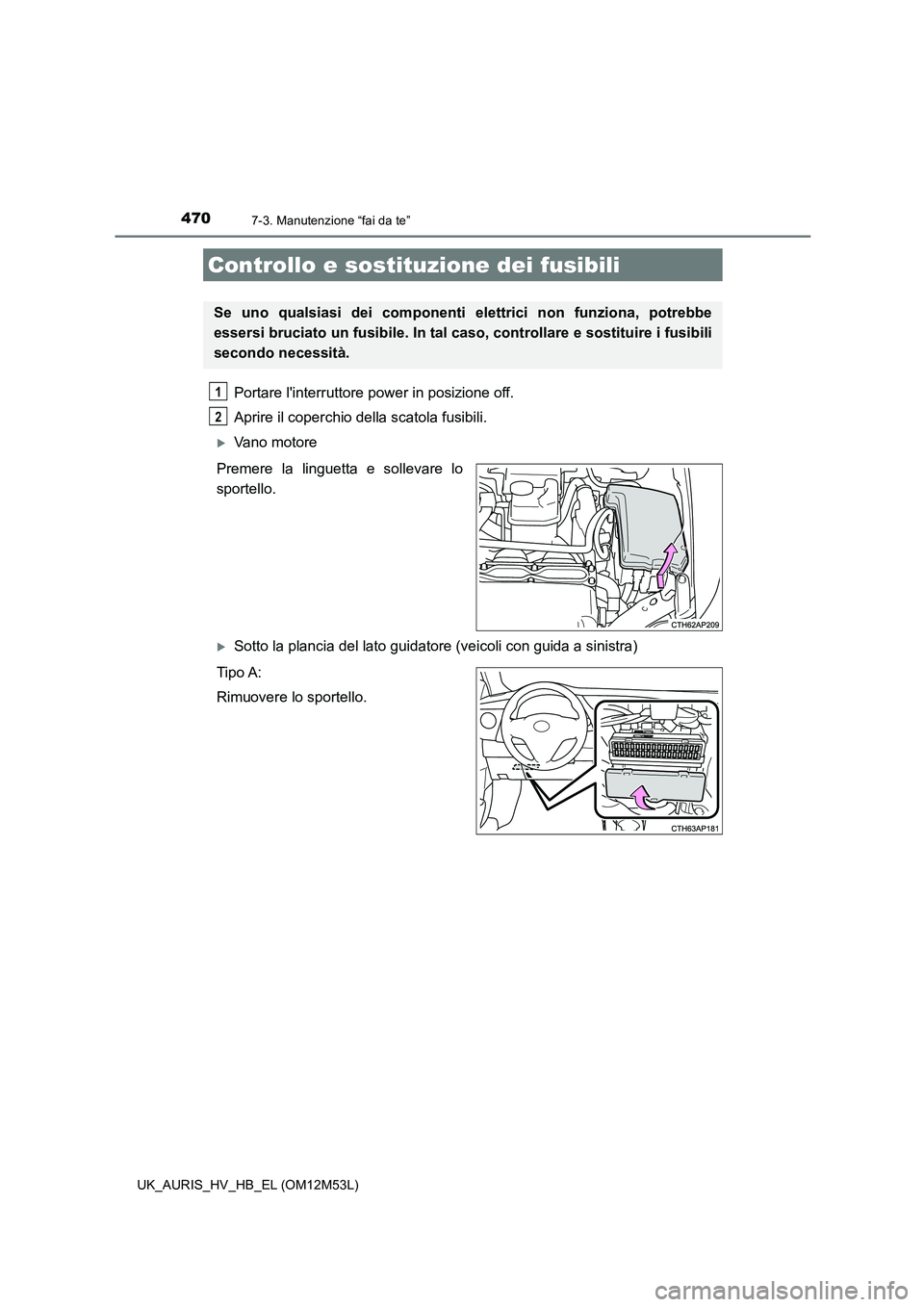

4707-3. Manutenzione “fai da te”
UK_AURIS_HV_HB_EL (OM12M53L)
Portare l'interruttore power in posizione off.
Aprire il coperchio della scatola fusibili.
Vano motore
Premere la linguetta e sollevare lo
sportello.
Sotto la plancia del lato guidatore (veicoli con guida a sinistra)
Tipo A:
Rimuovere lo sportello.
Controllo e sostituzione dei fusibili
Se uno qualsiasi dei componenti elettrici non funziona, potrebbe
essersi bruciato un fusibile. In tal caso, controllare e sostituire i fusibili
secondo necessità.
1
2

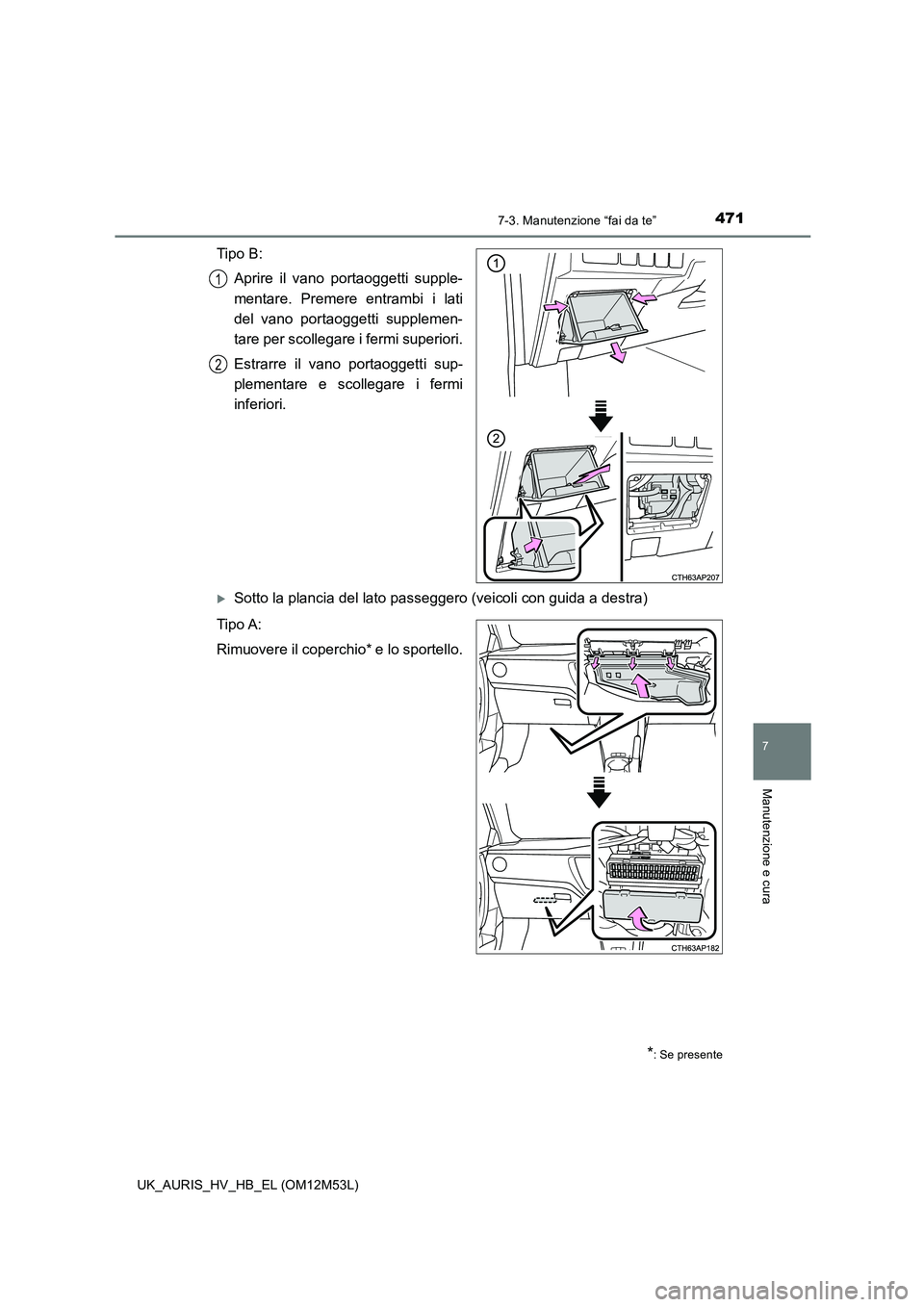

4717-3. Manutenzione “fai da te”
7
Manutenzione e cura
UK_AURIS_HV_HB_EL (OM12M53L)
Tipo B:
Aprire il vano portaoggetti supple-
mentare. Premere entrambi i lati
del vano portaoggetti supplemen-
tare per scollegare i fermi superiori.
Estrarre il vano portaoggetti sup-
plementare e scollegare i fermi
inferiori.
Sotto la plancia del lato passeggero (veicoli con guida a destra)
Tipo A:
Rimuovere il coperchio* e lo sportello.
1
2
*: Se presente

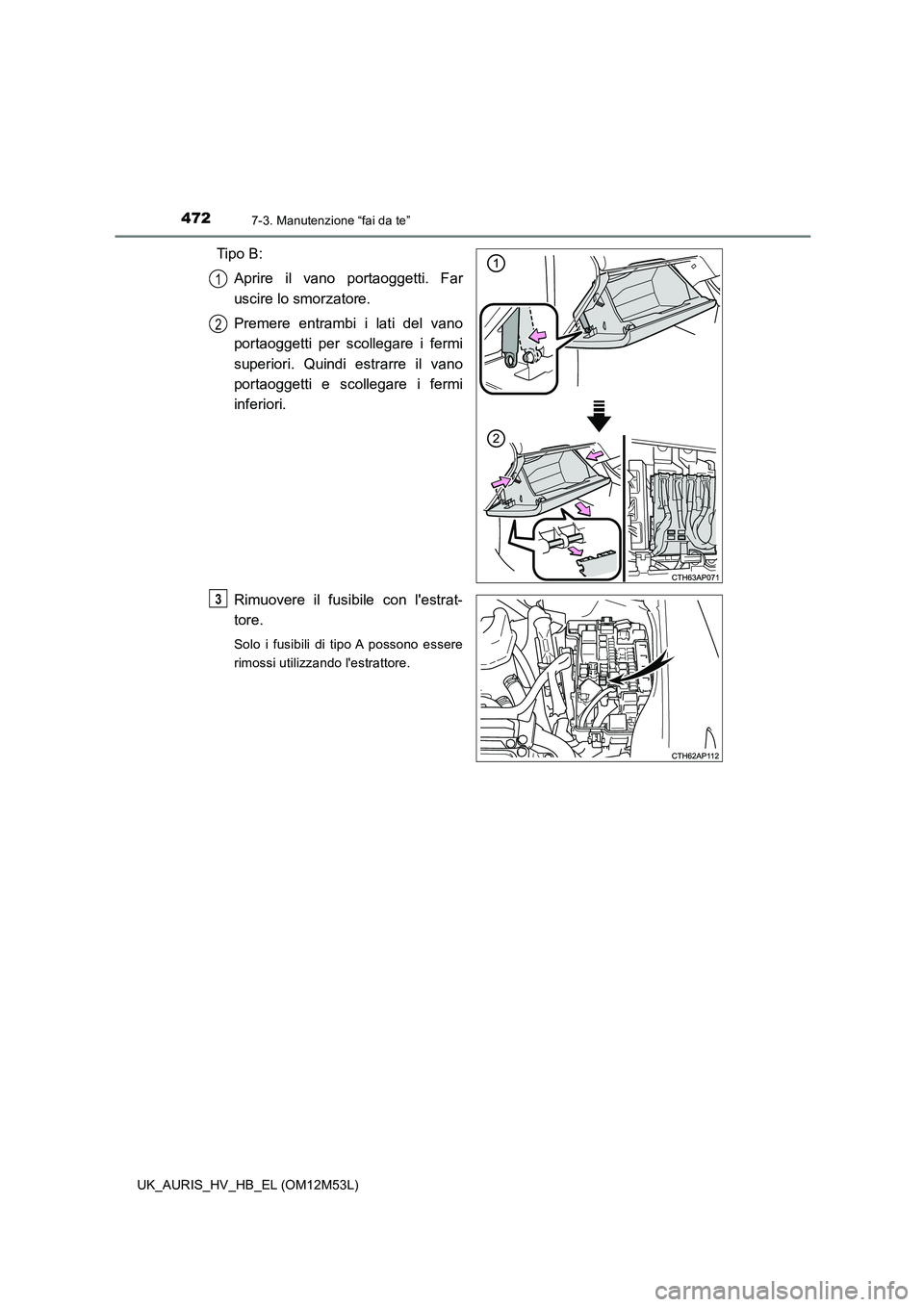

4727-3. Manutenzione “fai da te”
UK_AURIS_HV_HB_EL (OM12M53L)
Tipo B:
Aprire il vano portaoggetti. Far
uscire lo smorzatore.
Premere entrambi i lati del vano
portaoggetti per scollegare i fermi
superiori. Quindi estrarre il vano
portaoggetti e scollegare i fermi
inferiori.
Rimuovere il fusibile con l'estrat-
tore.
Solo i fusibili di tipo A possono essere
rimossi utilizzando l'estrattore.
1
2
3
