2018 TOYOTA AURIS Manuale duso (in Italian)

4817-3. Manutenzione “fai da te”
7
Manutenzione e cura
UK_AURIS_HV_HB_EL (OM12M53L)

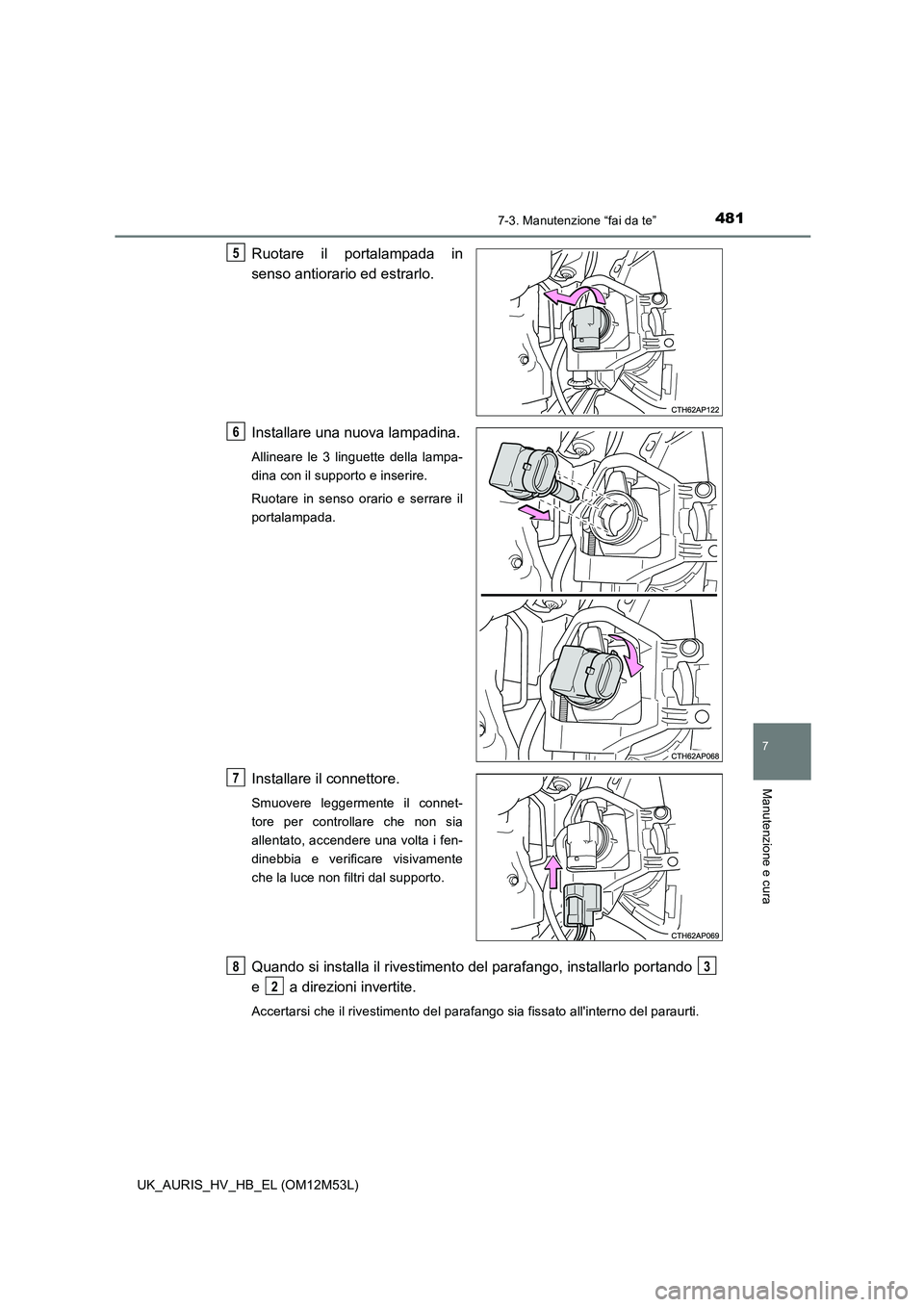

Ruotare il portalampada in
senso antiorario ed estrarlo.
Installare una nuova lampadina.
Allineare le 3 linguette della lampa-
dina con il supporto e inserire.
Ruotare in senso orario e serrare il
portalampada.
Installare il connettore.
Smuovere leggermente il connet-
tore per controllare che non sia
allentato, accendere una volta i fen-
dinebbia e verificare visivamente
che la luce non filtri dal supporto.
Quando si installa il rivestimento del parafango, installarlo portando
e a direzioni invertite.
Accertarsi che il rivestimento del parafango sia fissato all'interno del paraurti.
5
6
7
83
2

4827-3. Manutenzione “fai da te”
UK_AURIS_HV_HB_EL (OM12M53L)

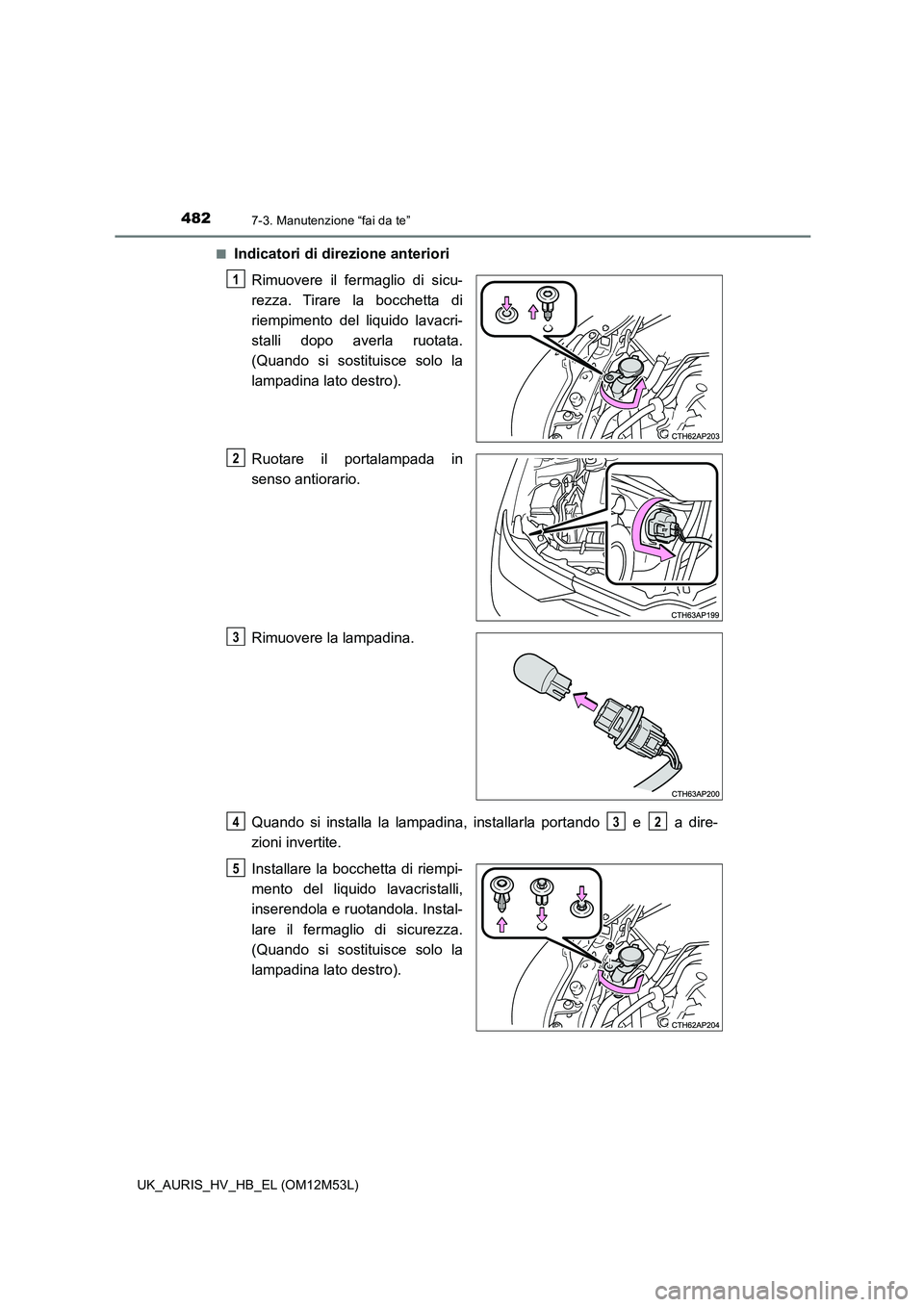

■Indicatori di direzione anteriori
Rimuovere il fermaglio di sicu-
rezza. Tirare la bocchetta di
riempimento del liquido lavacri-
stalli dopo averla ruotata.
(Quando si sostituisce solo la
lampadina lato destro).
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Quando si installa la lampadina, installarla portando e a dire-
zioni invertite.
Installare la bocchetta di riempi-
mento del liquido lavacristalli,
inserendola e ruotandola. Instal-
lare il fermaglio di sicurezza.
(Quando si sostituisce solo la
lampadina lato destro).
1
2
3
432
5

4837-3. Manutenzione “fai da te”
7
Manutenzione e cura
UK_AURIS_HV_HB_EL (OM12M53L)

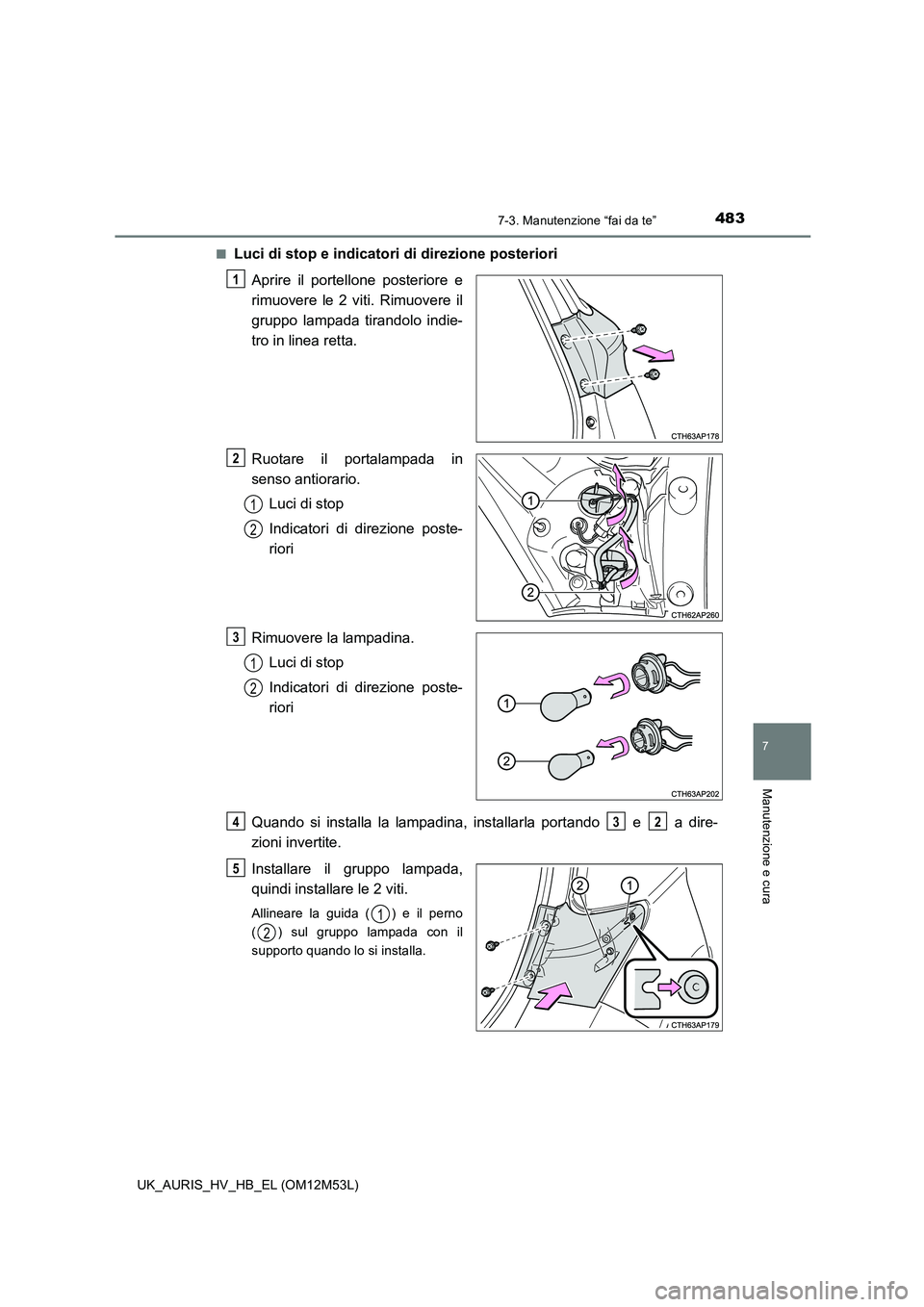

■Luci di stop e indicatori di direzione posteriori
Aprire il portellone posteriore e
rimuovere le 2 viti. Rimuovere il
gruppo lampada tirandolo indie-
tro in linea retta.
Ruotare il portalampada in
senso antiorario.
Luci di stop
Indicatori di direzione poste-
riori
Rimuovere la lampadina.
Luci di stop
Indicatori di direzione poste-
riori
Quando si installa la lampadina, installarla portando e a dire-
zioni invertite.
Installare il gruppo lampada,
quindi installare le 2 viti.
Allineare la guida ( ) e il perno
( ) sul gruppo lampada con il
supporto quando lo si installa.
1
2
1
2
3
1
2
432
5
1
2

4847-3. Manutenzione “fai da te”
UK_AURIS_HV_HB_EL (OM12M53L)

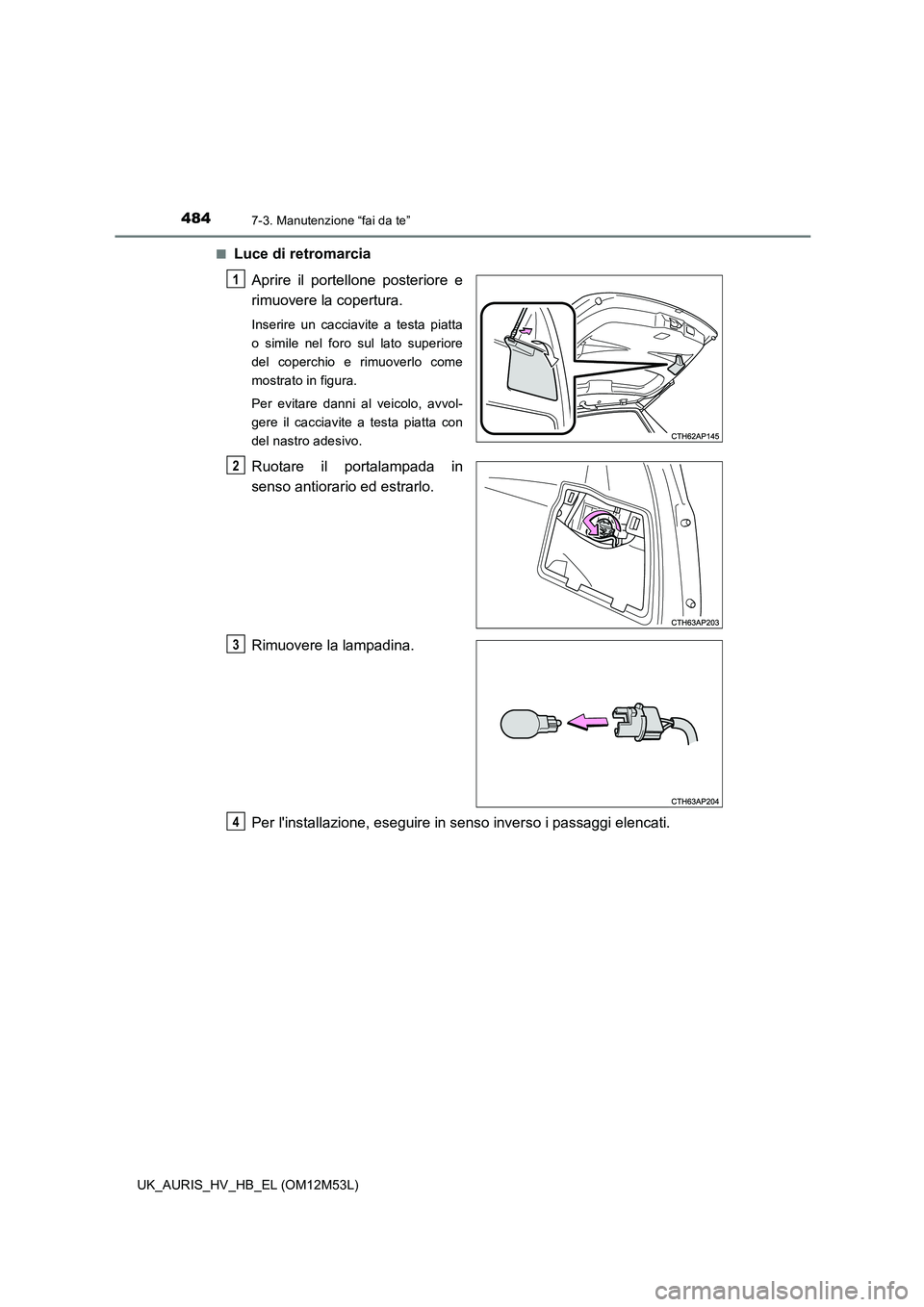

■Luce di retromarcia
Aprire il portellone posteriore e
rimuovere la copertura.
Inserire un cacciavite a testa piatta
o simile nel foro sul lato superiore
del coperchio e rimuoverlo come
mostrato in figura.
Per evitare danni al veicolo, avvol-
gere il cacciavite a testa piatta con
del nastro adesivo.
Ruotare il portalampada in
senso antiorario ed estrarlo.
Rimuovere la lampadina.
Per l'installazione, eseguire in senso inverso i passaggi elencati.
1
2
3
4

4857-3. Manutenzione “fai da te”
7
Manutenzione e cura
UK_AURIS_HV_HB_EL (OM12M53L)

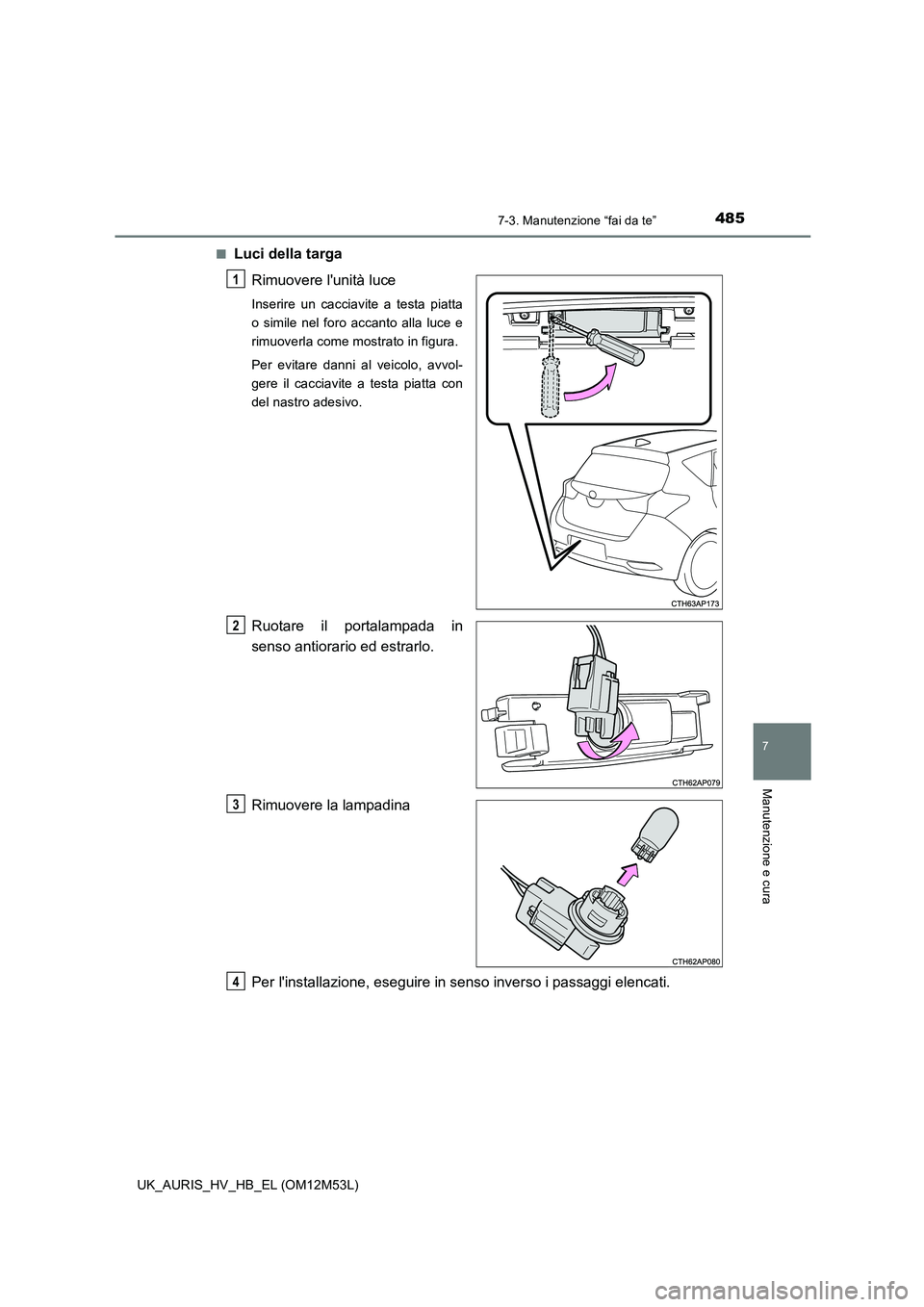

■Luci della targa
Rimuovere l'unità luce
Inserire un cacciavite a testa piatta
o simile nel foro accanto alla luce e
rimuoverla come mostrato in figura.
Per evitare danni al veicolo, avvol-
gere il cacciavite a testa piatta con
del nastro adesivo.
Ruotare il portalampada in
senso antiorario ed estrarlo.
Rimuovere la lampadina
Per l'installazione, eseguire in senso inverso i passaggi elencati.
1
2
3
4

4867-3. Manutenzione “fai da te”
UK_AURIS_HV_HB_EL (OM12M53L)

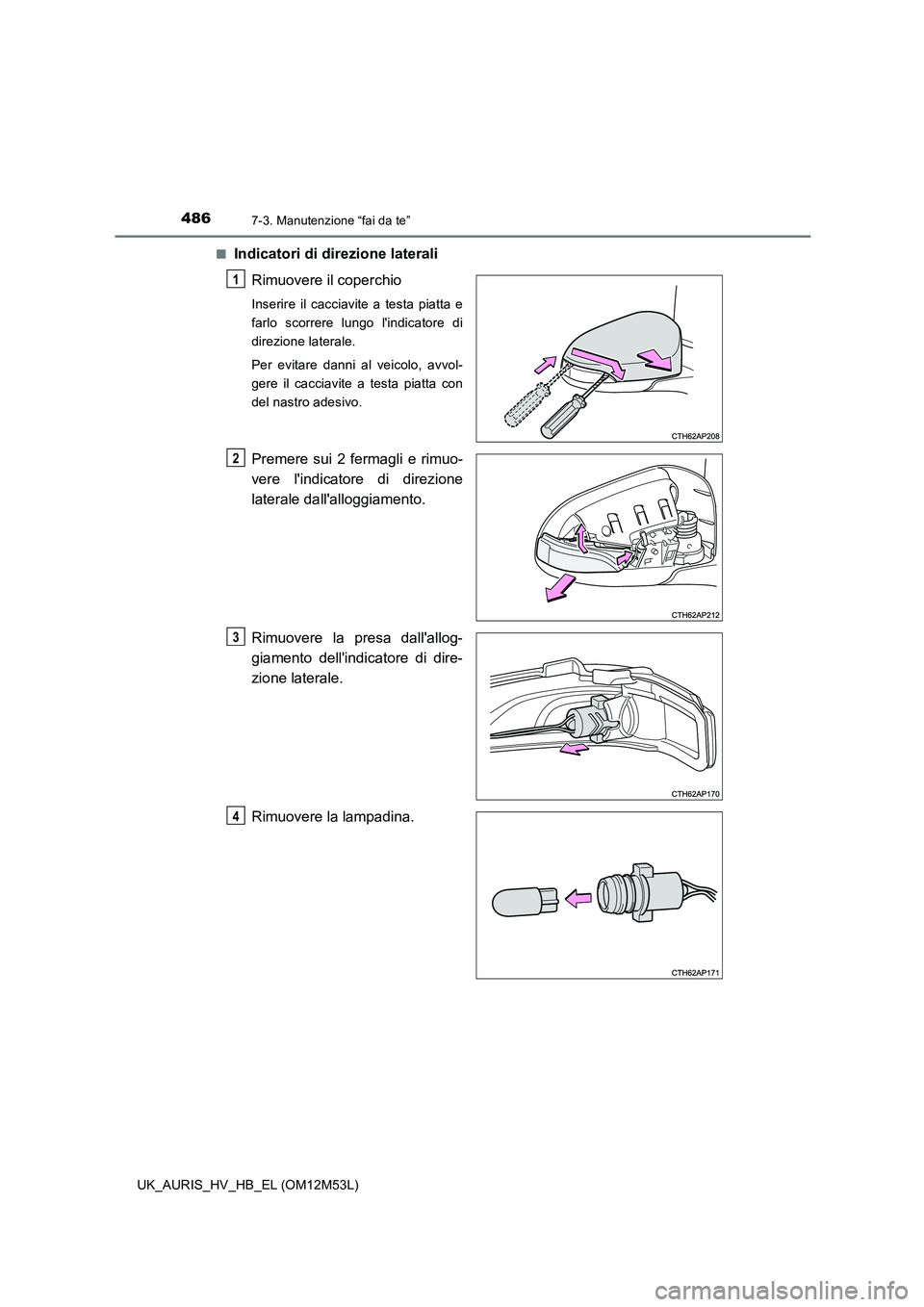

■Indicatori di direzione laterali
Rimuovere il coperchio
Inserire il cacciavite a testa piatta e
farlo scorrere lungo l'indicatore di
direzione laterale.
Per evitare danni al veicolo, avvol-
gere il cacciavite a testa piatta con
del nastro adesivo.
Premere sui 2 fermagli e rimuo-
vere l'indicatore di direzione
laterale dall'alloggiamento.
Rimuovere la presa dall'allog-
giamento dell'indicatore di dire-
zione laterale.
Rimuovere la lampadina.
1
2
3
4

4877-3. Manutenzione “fai da te”
7
Manutenzione e cura
UK_AURIS_HV_HB_EL (OM12M53L)

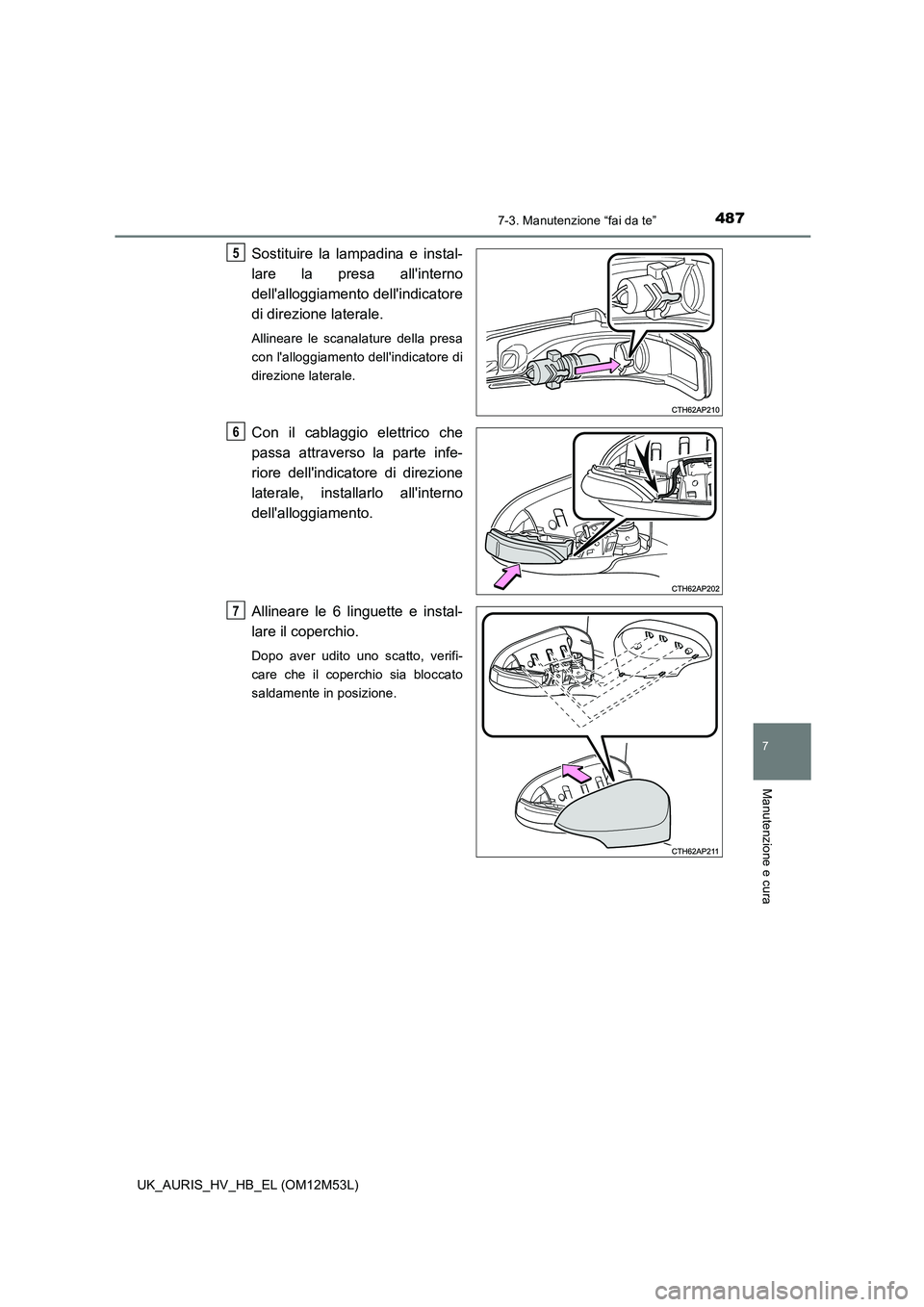

Sostituire la lampadina e instal-
lare la presa all'interno
dell'alloggiamento dell'indicatore
di direzione laterale.
Allineare le scanalature della presa
con l'alloggiamento dell'indicatore di
direzione laterale.
Con il cablaggio elettrico che
passa attraverso la parte infe-
riore dell'indicatore di direzione
laterale, installarlo all'interno
dell'alloggiamento.
Allineare le 6 linguette e instal-
lare il coperchio.
Dopo aver udito uno scatto, verifi-
care che il coperchio sia bloccato
saldamente in posizione.
5
6
7

4887-3. Manutenzione “fai da te”
UK_AURIS_HV_HB_EL (OM12M53L)

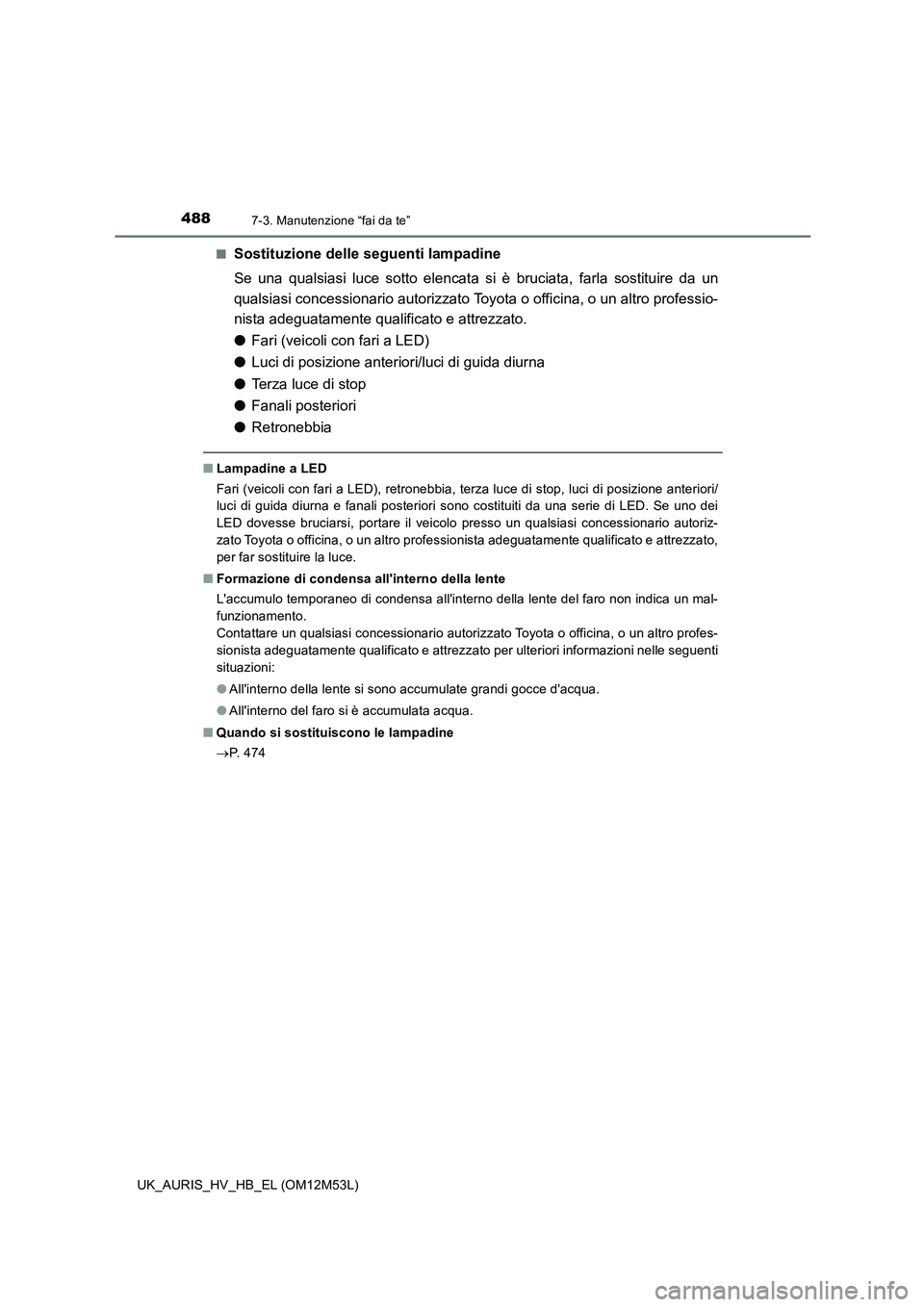

■Sostituzione delle seguenti lampadine
Se una qualsiasi luce sotto elencata si è bruciata, farla sostituire da un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professio-
nista adeguatamente qualificato e attrezzato.
● Fari (veicoli con fari a LED)
● Luci di posizione anteriori/luci di guida diurna
● Terza luce di stop
● Fanali posteriori
● Retronebbia
■Lampadine a LED
Fari (veicoli con fari a LED), retronebbia, terza luce di stop, luci di posizione anteriori/
luci di guida diurna e fanali posteriori sono costituiti da una serie di LED. Se uno dei
LED dovesse bruciarsi, portare il veicolo presso un qualsiasi concessionario autoriz-
zato Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato,
per far sostituire la luce.
■ Formazione di condensa all'interno della lente
L'accumulo temporaneo di condensa all'interno della lente del faro non indica un mal-
funzionamento.
Contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro profes-
sionista adeguatamente qualificato e attrezzato per ulteriori informazioni nelle seguenti
situazioni:
● All'interno della lente si sono accumulate grandi gocce d'acqua.
● All'interno del faro si è accumulata acqua.
■ Quando si sostituiscono le lampadine
 P. 4 7 4
