2018 PEUGEOT EXPERT Betriebsanleitungen (in German)

279

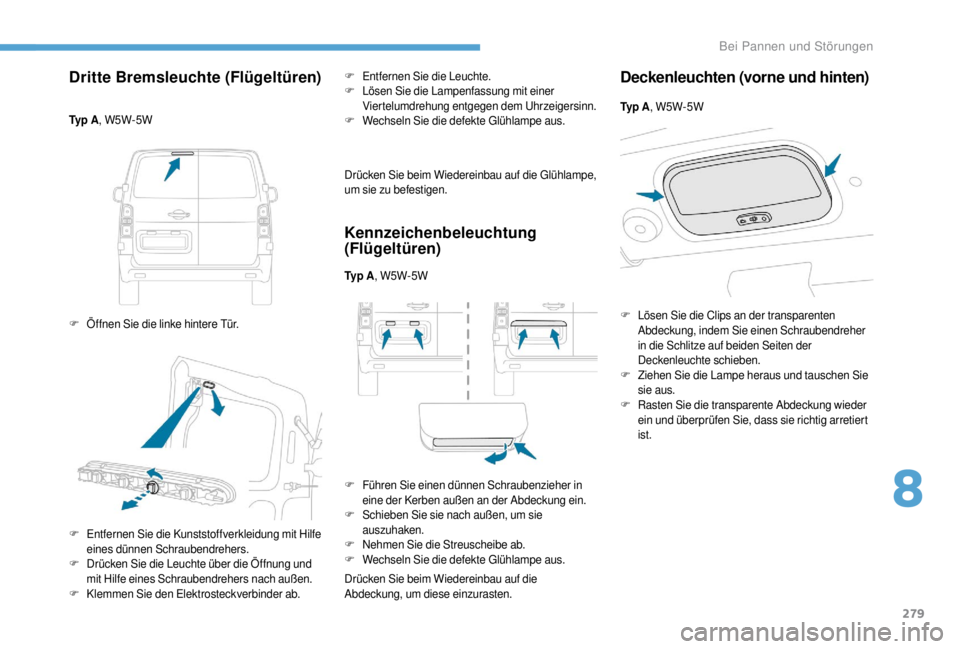

Dritte Bremsleuchte (Flügeltüren)
Ty p A, W5W-5W
F
Ö
ffnen Sie die linke hintere Tür. F
E

ntfernen Sie die Leuchte.
F
L
ösen Sie die Lampenfassung mit einer
Viertelumdrehung entgegen dem Uhrzeigersinn.
F W echseln Sie die defekte Glühlampe aus.
Drücken Sie beim Wiedereinbau auf die Glühlampe,
um sie zu befestigen.
Kennzeichenbeleuchtung
(Flügeltüren)
Ty p A , W5W-5W
F
F
ühren Sie einen dünnen Schraubenzieher in
eine der Kerben außen an der Abdeckung ein.
F
S

chieben Sie sie nach außen, um sie
auszuhaken.
F
N

ehmen Sie die Streuscheibe ab.
F
W

echseln Sie die defekte Glühlampe aus.
Drücken Sie beim Wiedereinbau auf die
Abdeckung, um diese einzurasten.
Deckenleuchten (vorne und hinten)
F Entfernen Sie die Kunststoffverkleidung mit Hilfe eines dünnen Schraubendrehers.
F
D

rücken Sie die Leuchte über die Öffnung und
mit Hilfe eines Schraubendrehers nach außen.
F
K

lemmen Sie den Elektrosteckverbinder ab. Ty p A
, W5W-5W
F
L
ösen Sie die Clips an der transparenten
Abdeckung, indem Sie einen Schraubendreher
in die Schlitze auf beiden Seiten der
Deckenleuchte schieben.
F
Z
iehen Sie die Lampe heraus und tauschen Sie
sie aus.
F
R
asten Sie die transparente Abdeckung wieder
ein und überprüfen Sie, dass sie richtig arretiert
ist.
8
Bei Pannen und Störungen

280

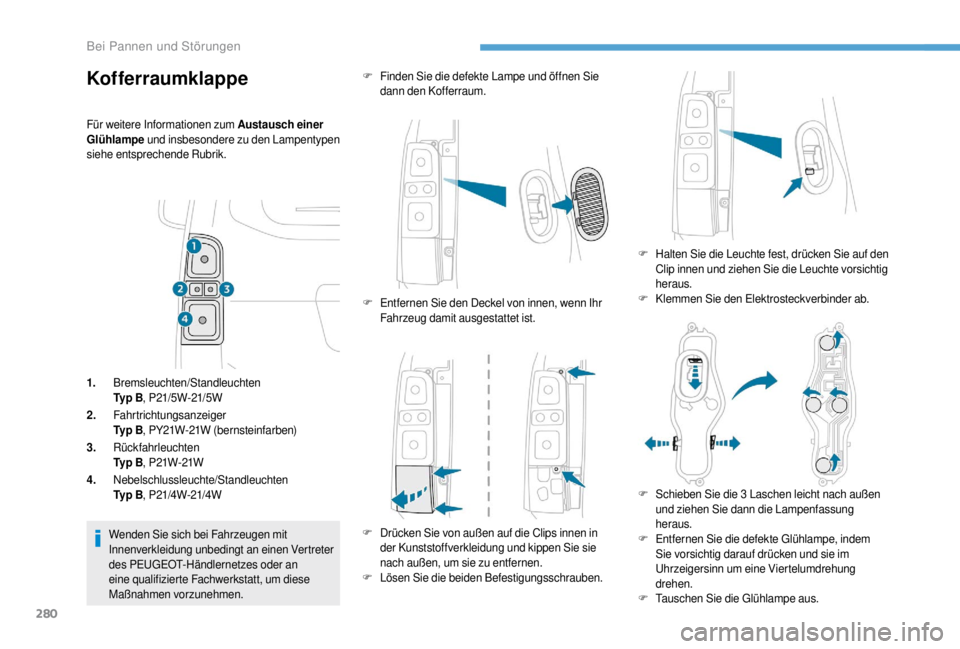

Kofferraumklappe
Für weitere Informationen zum Austausch einer
Glühlampe und insbesondere zu den Lampentypen
siehe entsprechende Rubrik.
1. Bremsleuchten/Standleuchten
Ty p B , P21/5W-21/5W
2. Fahrtrichtungsanzeiger
Ty p B , PY21W-21W (bernsteinfarben)
3. Rückfahrleuchten
Ty p B , P21W-21W
4. Nebelschlussleuchte/Standleuchten
Ty p B , P21/4W-21/4W
Wenden Sie sich bei Fahrzeugen mit
Innenverkleidung unbedingt an einen Vertreter
des PEUGEOT-Händlernetzes oder an
eine qualifizierte Fachwerkstatt, um diese
Maßnahmen vorzunehmen. F
F

inden Sie die defekte Lampe und öffnen Sie
dann den Kofferraum.
F
E
ntfernen Sie den Deckel von innen, wenn Ihr
Fahrzeug damit ausgestattet ist.
F
D

rücken Sie von außen auf die Clips innen in
der Kunststoffverkleidung und kippen Sie sie
nach außen, um sie zu entfernen.
F
L

ösen Sie die beiden Befestigungsschrauben.F
H

alten Sie die Leuchte fest, drücken Sie auf den
Clip innen und ziehen Sie die Leuchte vorsichtig
heraus.
F
K

lemmen Sie den Elektrosteckverbinder ab.
F
S

chieben Sie die 3 Laschen leicht nach außen
und ziehen Sie dann die Lampenfassung
heraus.
F
E

ntfernen Sie die defekte Glühlampe, indem
Sie vorsichtig darauf drücken und sie im
Uhrzeigersinn um eine Viertelumdrehung
drehen.
F
T

auschen Sie die Glühlampe aus.
Bei Pannen und Störungen

281
Gehen Sie zum Wiedereinbau in der umgekehrten
Reihenfolge vor.

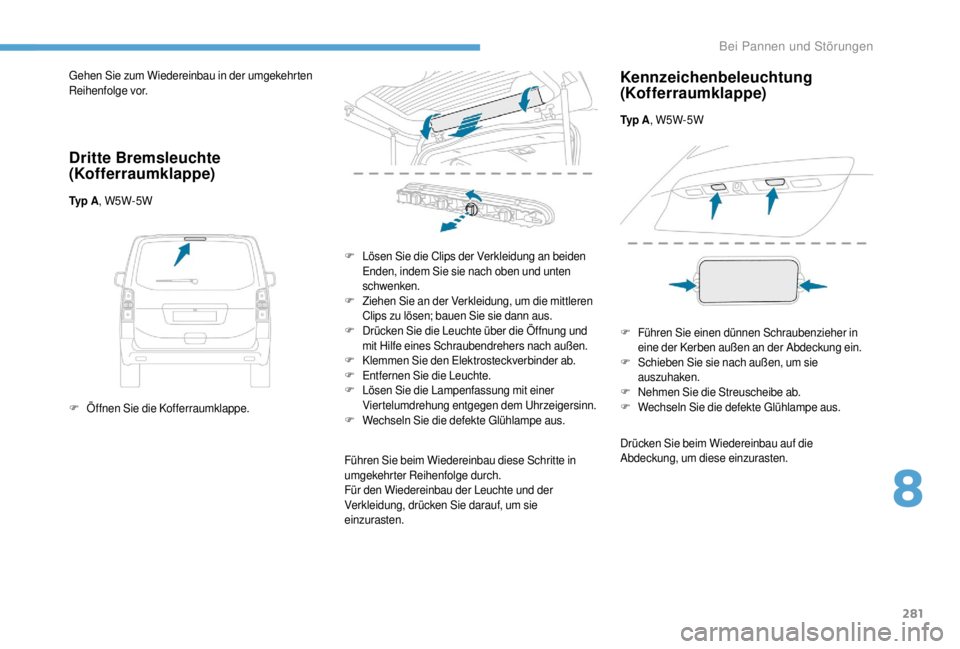

Dritte Bremsleuchte
(Kofferraumklappe)
Ty p A, W5W-5W
F
Ö
ffnen Sie die Kofferraumklappe. F
L

ösen Sie die Clips der Verkleidung an beiden
Enden, indem Sie sie nach oben und unten
schwenken.
F
Z

iehen Sie an der Verkleidung, um die mittleren
Clips zu lösen; bauen Sie sie dann aus.
F
D

rücken Sie die Leuchte über die Öffnung und
mit Hilfe eines Schraubendrehers nach außen.
F
K

lemmen Sie den Elektrosteckverbinder ab.
F
E

ntfernen Sie die Leuchte.
F
L

ösen Sie die Lampenfassung mit einer
Viertelumdrehung entgegen dem Uhrzeigersinn.
F
W

echseln Sie die defekte Glühlampe aus.
Führen Sie beim Wiedereinbau diese Schritte in
umgekehrter Reihenfolge durch.
Für den Wiedereinbau der Leuchte und der
Verkleidung, drücken Sie darauf, um sie
einzurasten.
Kennzeichenbeleuchtung
(Kofferraumklappe)
Ty p A , W5W-5W
F
F
ühren Sie einen dünnen Schraubenzieher in
eine der Kerben außen an der Abdeckung ein.
F
S

chieben Sie sie nach außen, um sie
auszuhaken.
F
N

ehmen Sie die Streuscheibe ab.
F
W

echseln Sie die defekte Glühlampe aus.
Drücken Sie beim Wiedereinbau auf die
Abdeckung, um diese einzurasten.
8
Bei Pannen und Störungen

282
Wenden Sie sich für den Austausch dieses
Lampentyps mit Leuchtdioden und der
Lichtführungen an einen Vertreter des PEUGEOT-
Händlernetzes oder eine qualifizierte Fachwerkstatt.
Die Vertreter des PEUGEOT-Händlernetzes bieten
Ihnen ein Ersatzset für Leuchtdioden (LED) an.

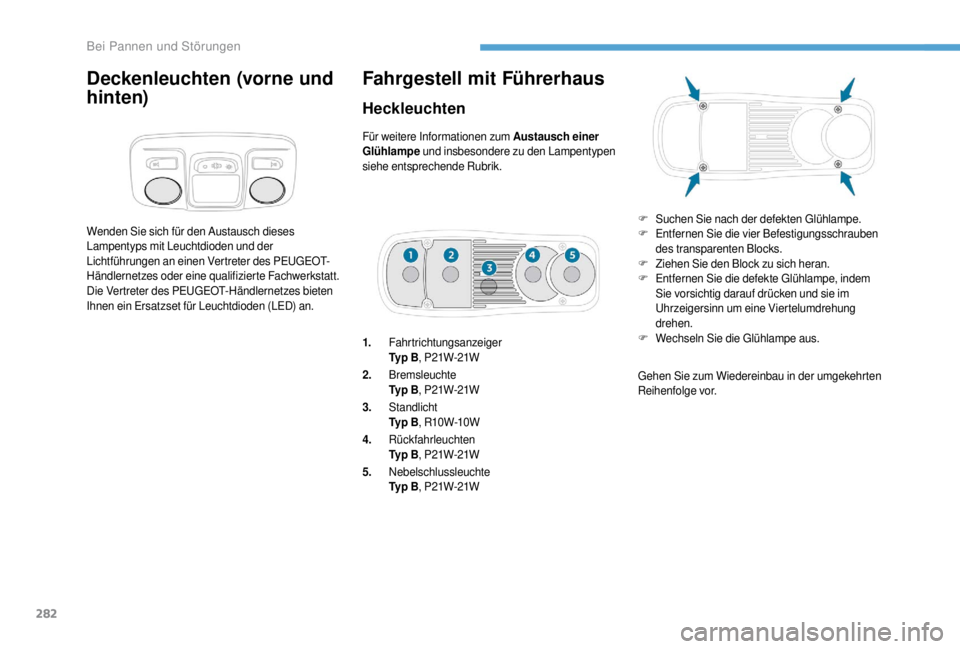

Fahrgestell mit Führerhaus
Heckleuchten
Für weitere Informationen zum Austausch einer
Glühlampe und insbesondere zu den Lampentypen
siehe entsprechende Rubrik.
1. Fahrtrichtungsanzeiger
Ty p B , P21W-21W
2. Bremsleuchte
Ty p B , P21W-21W
3. Standlicht
Ty p B , R10W-10W
4. Rückfahrleuchten
Ty p B , P21W-21W
5. Nebelschlussleuchte
Ty p B , P21W-21W F
S

uchen Sie nach der defekten Glühlampe.
F
E

ntfernen Sie die vier Befestigungsschrauben
des transparenten Blocks.
F
Z

iehen Sie den Block zu sich heran.
F
E

ntfernen Sie die defekte Glühlampe, indem
Sie vorsichtig darauf drücken und sie im
Uhrzeigersinn um eine Viertelumdrehung
drehen.
F
W

echseln Sie die Glühlampe aus.
Gehen Sie zum Wiedereinbau in der umgekehrten
Reihenfolge vor.
Deckenleuchten (vorne und
hinten)
Bei Pannen und Störungen

283

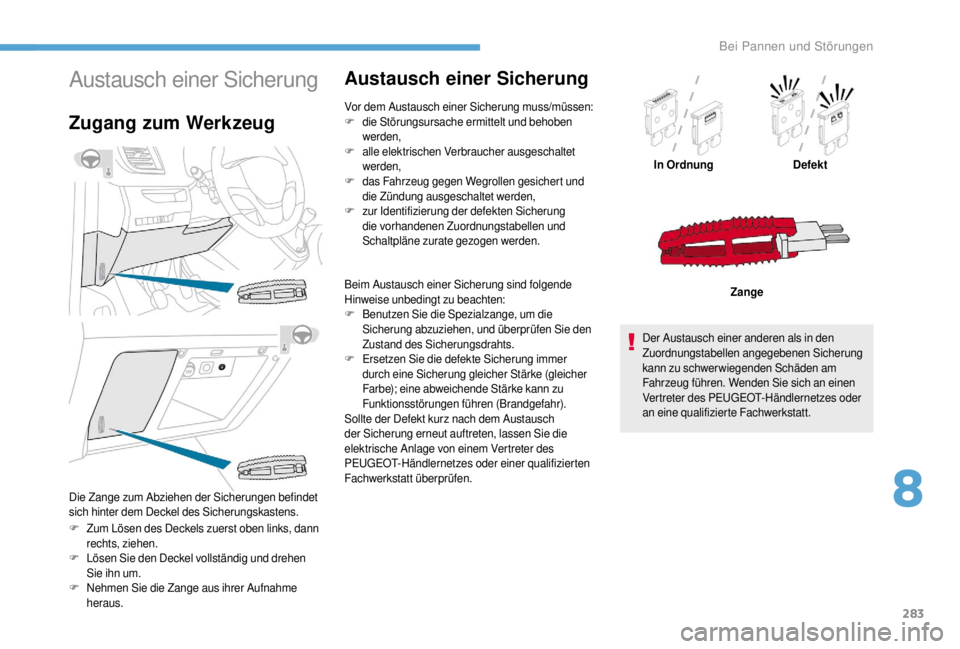

Austausch einer Sicherung
Zugang zum Werkzeug
F Zum Lösen des Deckels zuerst oben links, dann rechts, ziehen.
F
L

ösen Sie den Deckel vollständig und drehen
Sie ihn um.
F
N

ehmen Sie die Zange aus ihrer Aufnahme
heraus.
Austausch einer Sicherung
Vor dem Austausch einer Sicherung muss/müssen:
F d ie Störungsursache ermittelt und behoben
werden,
F
all

e elektrischen Verbraucher ausgeschaltet
werden,
F
d

as Fahrzeug gegen Wegrollen gesichert und
die Zündung ausgeschaltet werden,
F
z

ur Identifizierung der defekten Sicherung
die vorhandenen Zuordnungstabellen und
Schaltpläne zurate gezogen werden.
Beim Austausch einer Sicherung sind folgende
Hinweise unbedingt zu beachten:
F
B

enutzen Sie die Spezialzange, um die
Sicherung abzuziehen, und überprüfen Sie den
Zustand des Sicherungsdrahts.
F
E

rsetzen Sie die defekte Sicherung immer
durch eine Sicherung gleicher Stärke (gleicher
Farbe); eine abweichende Stärke kann zu
Funktionsstörungen führen (Brandgefahr).
Sollte der Defekt kurz nach dem Austausch
der Sicherung erneut auftreten, lassen Sie die
elektrische Anlage von einem Vertreter des
PEUGEOT-Händlernetzes oder einer qualifizierten
Fachwerkstatt überprüfen. In Ordnung
Defekt
Zange
Der Austausch einer anderen als in den
Zuordnungstabellen angegebenen Sicherung
kann zu schwerwiegenden Schäden am
Fahrzeug führen. Wenden Sie sich an einen
Vertreter des PEUGEOT-Händlernetzes oder
an eine qualifizierte Fachwerkstatt.
Die Zange zum Abziehen der Sicherungen befindet
sich hinter dem Deckel des Sicherungskastens.
8
Bei Pannen und Störungen

284

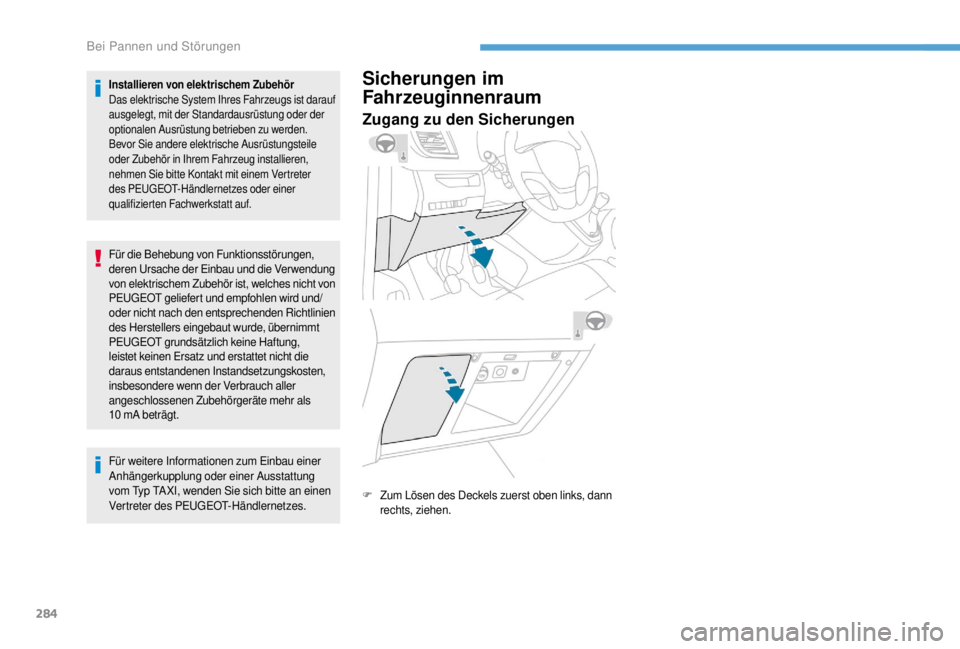

Installieren von elektrischem Zubehör
Das elektrische System Ihres Fahrzeugs ist darauf
ausgelegt, mit der Standardausrüstung oder der
optionalen Ausrüstung betrieben zu werden.
Bevor Sie andere elektrische Ausrüstungsteile
oder Zubehör in Ihrem Fahrzeug installieren,
nehmen Sie bitte Kontakt mit einem Vertreter
des PEUGEOT-Händlernetzes oder einer
qualifizierten Fachwerkstatt auf.
Für die Behebung von Funktionsstörungen,
deren Ursache der Einbau und die Verwendung
von elektrischem Zubehör ist, welches nicht von
PEUGEOT geliefert und empfohlen wird und/
oder nicht nach den entsprechenden Richtlinien
des Herstellers eingebaut wurde, übernimmt
PEUGEOT grundsätzlich keine Haftung,
leistet keinen Ersatz und erstattet nicht die
daraus entstandenen Instandsetzungskosten,
insbesondere wenn der Verbrauch aller
angeschlossenen Zubehörgeräte mehr als
10 mA beträgt.
Für weitere Informationen zum Einbau einer
Anhängerkupplung oder einer Ausstattung
vom Typ TA XI, wenden Sie sich bitte an einen
Vertreter des PEUGEOT-Händlernetzes.
Sicherungen im
Fahrzeuginnenraum
Zugang zu den Sicherungen
F Zum Lösen des Deckels zuerst oben links, dann
rechts, ziehen.
Bei Pannen und Störungen

285
SicherungN r. Stärke
(A) Funktion
F1 10Elektrische Servolenkung, Schalter Kupplung
F4 15Akustische Warnung
F5 20Scheibenwaschpumpe vorne/hinten
F6 20Scheibenwaschpumpe vorne/hinten
F7 1012-V Anschluss für Zubehör hinten
F8 20Einfache oder doppelte Scheibenwischer hinten
F10/F11 30Schlösser innen/außen, vorne und hinten
F13 10Schalter Klimaanlage vorne, Bedienungsschalter Autoradio,
Schalthebel, Head-up-Display
F14 5Alarmanlage, Notruf und Pannenhilferuf
F17 5Kombiinstrument
F19 3Schalter am Lenkrad
F21 3„Keyless-System“ oder Diebstahlsicherung
F22 3Regen- und Helligkeitssensor, Multifunktionskamera
F23 5Anzeige für nicht angelegten bzw. abgelegten Gurt
F24 5Touchscreen, Rückfahrkamera und Einparkhilfe
F25 5Airbags
F29 20Autoradio, Touchscreen, CD-Player, Navigation
F31 15Autoradio (+ Batterie)
F32 1512-V Anschluss für Zubehör, vorne
F34 5Toter-Winkel-Assistent, elektrische Schalter für die Außenspiegel
F35 5Beheizbare Düsen, Schalter für die Leuchtweitenverstellung der
Scheinwerfer
F36 5Aufladen Handleuchte, Deckenleuchte hintenAusführung 1 (Eco)
Die Sicherungen, die hier nachstehend beschrieben
werden, variieren je nach Ausstattung Ihres
Fahrzeugs.
8
Bei Pannen und Störungen

286
Ausführung 2 (Full)Sicherung
N r. Stärke (A)
(A) Funktion
F1 3„Keyless-System“ oder Diebstahlsicherung
F5 5Touchscreen, Rückfahrkamera und Einparkhilfe
F7 10Klimaanlagenschalter hinten, HiFi-Verstärker
F8 20Einfache oder doppelte Scheibenwischer hinten
F10/F11 30Schlösser innen/außen, vorne und hinten
F12 3Alarmanlage
F17 1012V Anschluss für Zubehör hinten
F18 5Notruf und Pannenhilferuf
F21 3Aufladen Handleuchte, Deckenleuchte hinten
F22 3Beleuchtung Handschuhfach, Deckenleuchten hinten
F23 5Toter-Winkel-Assistent, elektrische Schalter für die Außenspiegel
F24 5Schalter am Lenkrad
F25 5Schalter für die Leuchtweitenverstellung der Scheinwerfer
F26 3Anzeige für nicht angelegten bzw. abgelegten Gurt
F27 3Regen- und Helligkeitssensor, Multifunktionskamera
F28 10Klimaanlagenschalter vorne, Autoradioschalter, Schalthebel, Head-up-
Display
F30A oder B 15Autoradio (+ Batterie)
F31 5Airbags
F33 1512V Anschluss für Zubehör, vorne
F35 5Kombiinstrument
F36 20Autoradio, Touchscreen, CD-Player, Navigation
Die Sicherungen, die hier nachstehend beschrieben
werden, variieren je nach Ausstattung Ihres
Fahrzeugs.
