2018 PEUGEOT 5008 Manual del propietario (in Spanish)

255

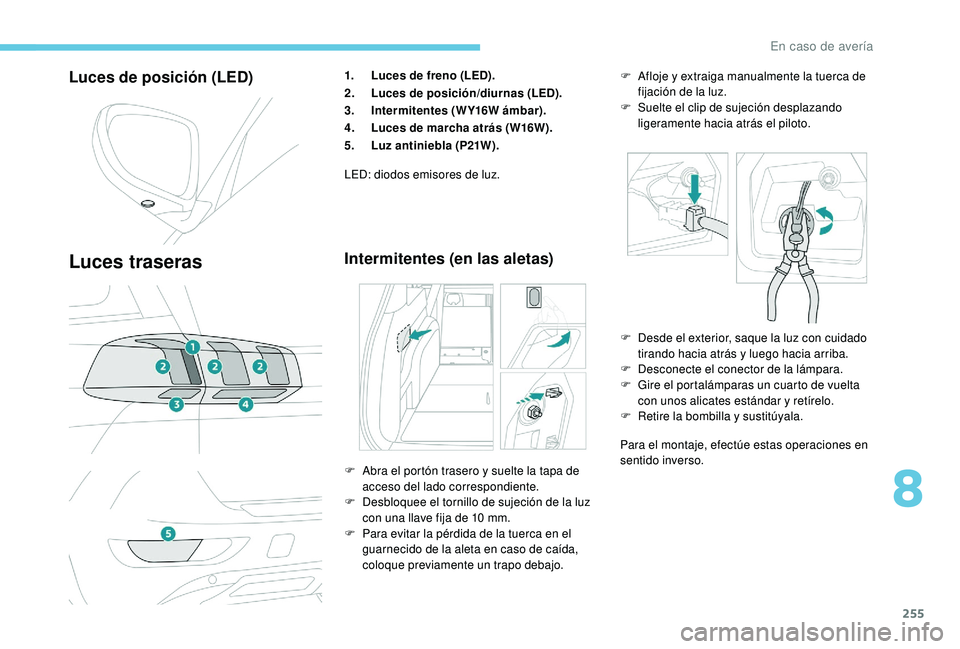

Luces de posición (LED)
Luces traseras
1.Luces de freno (LED).
2. Luces de posición/diurnas (LED).
3. Intermitentes (WY16W ámbar).
4. Luces de marcha atrás (W16W).
5. Luz antiniebla (P21W).
LED: diodos emisores de luz.
Intermitentes (en las aletas)
Para el montaje, efectúe estas operaciones en
sentido inverso.
F

A

bra el portón trasero y

suelte la tapa de
acceso del lado correspondiente.
F

D

esbloquee el tornillo de sujeción de la luz
con una llave fija de 10

mm.
F

P

ara evitar la pérdida de la tuerca en el
guarnecido de la aleta en caso de caída,
coloque previamente un trapo debajo. F

D
esde el exterior, saque la luz con cuidado
tirando hacia atrás y luego hacia arriba.
F
D
esconecte el conector de la lámpara.
F
G
ire el portalámparas un cuarto de vuelta
con unos alicates estándar y retírelo.
F
R
etire la bombilla y

sustitúyala.
F
A
floje y extraiga manualmente la tuerca de
fijación de la luz.
F
S
uelte el clip de sujeción desplazando
ligeramente hacia atrás el piloto.
8
En caso de avería

256

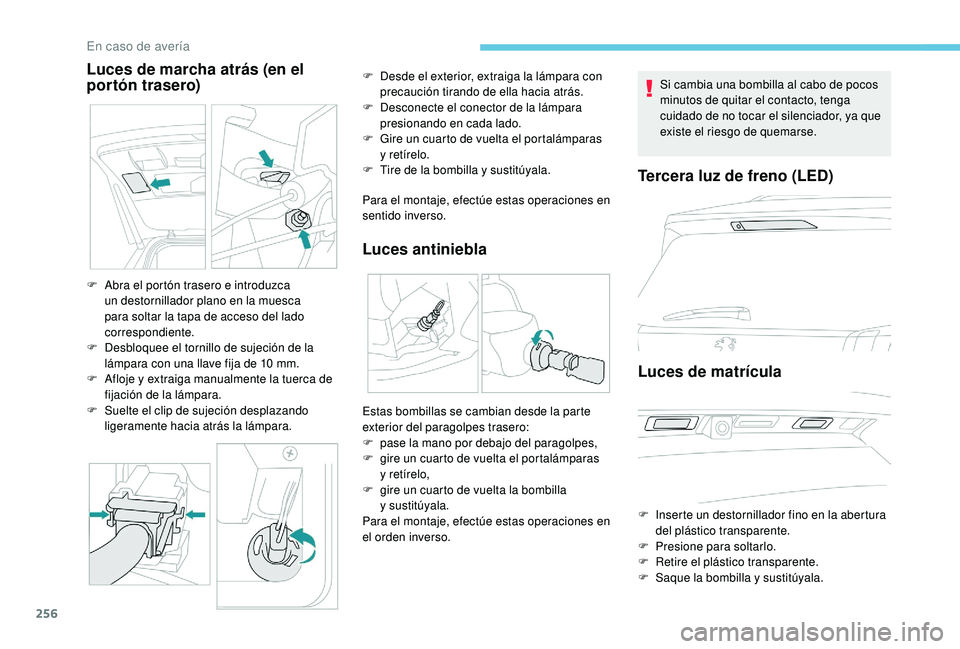

Luces de marcha atrás (en el
portón trasero)
Para el montaje, efectúe estas operaciones en
sentido inverso.
Luces antiniebla
F Abra el portón trasero e introduzca un destornillador plano en la muesca
para soltar la tapa de acceso del lado
correspondiente.
F

D
esbloquee el tornillo de sujeción de la
lámpara con una llave fija de 10
mm.
F

A
floje y extraiga manualmente la tuerca de
fijación de la lámpara.
F

S
uelte el clip de sujeción desplazando
ligeramente hacia atrás la lámpara. F

D
esde el exterior, extraiga la lámpara con
precaución tirando de ella hacia atrás.
F
D
esconecte el conector de la lámpara
presionando en cada lado.
F
G
ire un cuarto de vuelta el portalámparas
y

retírelo.
F
T
ire de la bombilla y

sustitúyala.
Si cambia una bombilla al cabo de pocos
minutos de quitar el contacto, tenga
cuidado de no tocar el silenciador, ya que
existe el riesgo de quemarse.
Estas bombillas se cambian desde la parte
exterior del paragolpes trasero:
F
pa
se la mano por debajo del paragolpes,
F

gir
e un cuarto de vuelta el portalámparas
y


retírelo,
F

g
ire un cuarto de vuelta la bombilla
y


sustitúyala.
Para el montaje, efectúe estas operaciones en
el orden inverso.
Tercera luz de freno (LED)
Luces de matrícula
F Inserte un destornillador fino en la abertura del plástico transparente.
F

P
resione para soltarlo.
F

R
etire el plástico transparente.
F

S
aque la bombilla y

sustitúyala.
En caso de avería

257

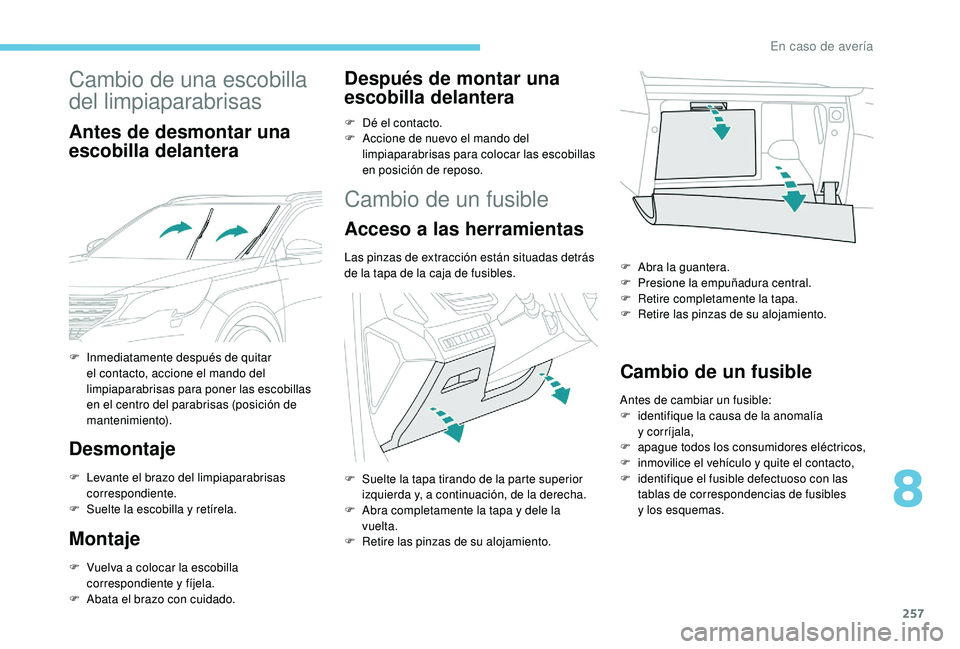

Cambio de una escobilla
del limpiaparabrisas
Antes de desmontar una
escobilla delantera
Desmontaje
F Levante el brazo del limpiaparabrisas correspondiente.
F

Sue
lte la escobilla y

retírela.
Montaje
F Vuelva a colocar la escobilla
correspondiente y fíjela.
F

A
bata el brazo con cuidado.
Después de montar una
escobilla delantera
F Dé el contacto.
F A ccione de nuevo el mando del
limpiaparabrisas para colocar las escobillas
en posición de reposo.
Cambio de un fusible
Acceso a las herramientas
Las pinzas de extracción están situadas detrás
de la tapa de la caja de fusibles.
Cambio de un fusible
Antes de cambiar un fusible:
F i dentifique la causa de la anomalía
y


corríjala,
F

a
pague todos los consumidores eléctricos,
F

i
nmovilice el vehículo y quite el contacto,
F

i
dentifique el fusible defectuoso con las
tablas de correspondencias de fusibles
y


los esquemas.
F

In

mediatamente después de quitar
el contacto, accione el mando del
limpiaparabrisas para poner las escobillas
en el centro del parabrisas (posición de
mantenimiento).
F

S

uelte la tapa tirando de la parte superior
izquierda y, a

continuación, de la derecha.
F

A

bra completamente la tapa y

dele la
vuelta.
F

R

etire las pinzas de su alojamiento. F

A
bra la guantera.
F
P
resione la empuñadura central.
F
R
etire completamente la tapa.
F
R
etire las pinzas de su alojamiento.
8
En caso de avería

258

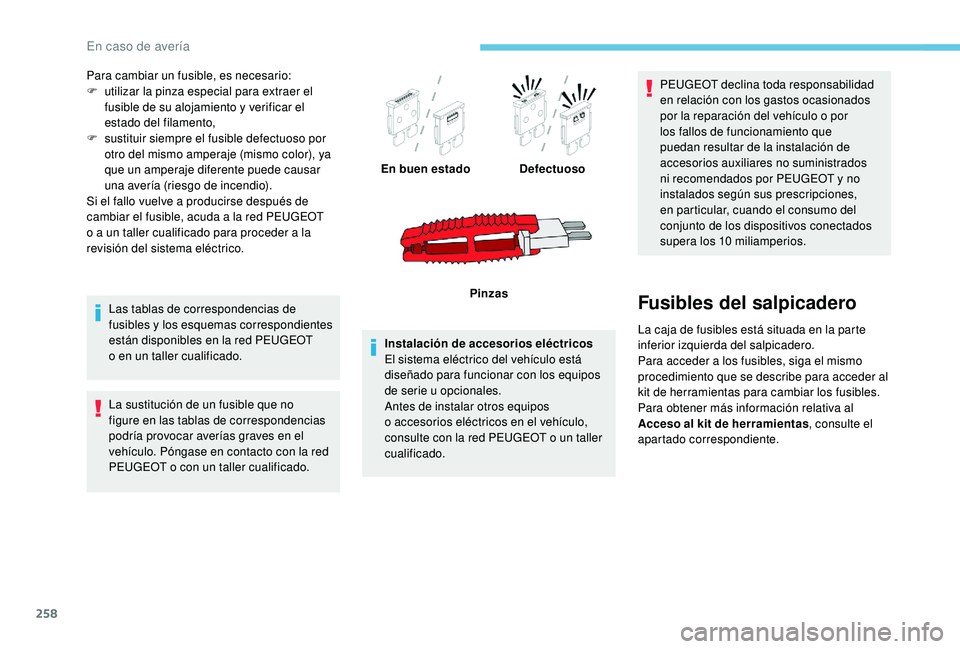

Para cambiar un fusible, es necesario:
F u tilizar la pinza especial para extraer el
fusible de su alojamiento y
verificar el
estado del filamento,
F

s
ustituir siempre el fusible defectuoso por
otro del mismo amperaje (mismo color), ya
que un amperaje diferente puede causar
una avería (riesgo de incendio).
Si el fallo vuelve a
producirse después de
cambiar el fusible, acuda a
la red PEUGEOT
o
a un taller cualificado para proceder a la
revisión del sistema eléctrico.
Las tablas de correspondencias de
fusibles y
los esquemas correspondientes
están disponibles en la red PEUGEOT
o
en un taller cualificado.
La sustitución de un fusible que no
figure en las tablas de correspondencias
podría provocar averías graves en el
vehículo. Póngase en contacto con la red
PEUGEOT o
con un taller cualificado. Instalación de accesorios eléctricos
El sistema eléctrico del vehículo está
diseñado para funcionar con los equipos
de serie u
opcionales.
Antes de instalar otros equipos
o
accesorios eléctricos en el vehículo,
consulte con la red PEUGEOT o
un taller
cualificado. PEUGEOT declina toda responsabilidad
en relación con los gastos ocasionados
por la reparación del vehículo o
por
los fallos de funcionamiento que
puedan resultar de la instalación de
accesorios auxiliares no suministrados
ni recomendados por PEUGEOT y
no
instalados según sus prescripciones,
en particular, cuando el consumo del
conjunto de los dispositivos conectados
supera los 10


miliamperios.
Fusibles del salpicadero
La caja de fusibles está situada en la parte
inferior izquierda del salpicadero.
Para acceder a los fusibles, siga el mismo
procedimiento que se describe para acceder al
kit de herramientas para cambiar los fusibles.
Para obtener más información relativa al
Acceso al kit de herramientas , consulte el
apartado correspondiente.
En buen estado
Defectuoso
Pinzas
En caso de avería

259
N.° de fusibleAmperaje (A)Funciones
F1 3
AAcceso y
arranque manos libres.
F2 5
APantalla multifunción.
F5 5
ACámara de marcha atrás, ayuda al estacionamiento.
F7 10


AAmplificador Hi-Fi.
F8 20
ALimpialuneta.
F10 30
ACerraduras.
F11 30
ACerraduras.
F17 10


AToma de accesorios de 12
V del maletero.
F18 5
ALlamadas de emergencia y
de asistencia.
F22 3
ALuz de guantera.
F26 3
A
Pantalla de los testigos de cinturones de seguridad no abrochados.
F273 ASensor de lluvia/solar.
F31 5
AAirbags.
F33 15


AToma de accesorios de 12
V delantera.
F35 5
ACuadro de instrumentos.
F36 20
ASistema de audio, pantalla táctil, reproductor de CD,
sistema de audio/navegación.
N.° de fusible Amperaje (A)Funciones
F17 10


AMemorización de las posiciones de conducción.
Versión 1 (Full)
Caja 1
Caja 2
8
En caso de avería

260
Versión 2 (Eco)
N.° de fusibleAmperaje (A)Funciones
F4 15


AClaxon.
F5 20
ABomba de lavaparabrisas.
F6 20
ABomba de lavaluneta.
F7 10


AToma de accesorios de 12
V.
F8 20
ALimpialuneta.
F10 30
ACerraduras.
F11 30
ACerraduras.
F14 5
ASirena de alarma.
F17 5
ACuadro de instrumentos.
F22 3
ASensor de lluvia/solar.
F24 5
ACámara de marcha atrás, ayuda al estacionamiento.
F25 5
AAirbags.
F27 5
AAlarma.
F28 5
ALlamadas de emergencia y
de asistencia.
F29 20
ASistema de audio, pantalla táctil, reproductor de CD,
sistema de audio/navegación.
F32 15


AEncendedor.
F36 5
ALuz de guantera.
En caso de avería

261
Fusibles en el
compartimento motor
Esta caja de fusibles está situada en el
compartimento motor cerca de la batería.
Acceso a los fusiblesV ersión 1

(Full)
N.° de fusible
Amperaje (A)Funciones
F14 15


ABomba del lavaparabrisas.
F15 5
ADirección asistida.
F20 25
ABomba del lavaparabrisas.
F22 15


AClaxon.
F23 15


ALuz de carretera derecha.
F24 15


ALuz de carretera izquierda.
N.° de fusible Amperaje (A)Funciones
F8 30
ASistema anticontaminación diésel (AdBlue).
F12 15


ACaja de cambios automática.
F14 5
ACaja de cambios automática.
Versión 2 (Eco)
N.° de fusible Amperaje (A)Funciones
F16 25
ALuces antiniebla delanteras.
F18 10


ALuz de carretera derecha.
F19 10


ALuz de carretera izquierda.
F

D

esbloquee los dos cierres A
.
F

A

bra la tapa.
F

S

ustituya el fusible.
F

D

espués de la inter vención, cierre la tapa
con cuidado y

bloquee los dos cierres A
para garantizar la estanqueidad de la caja
de fusibles. Caja 1
Caja 2
8
En caso de avería

262

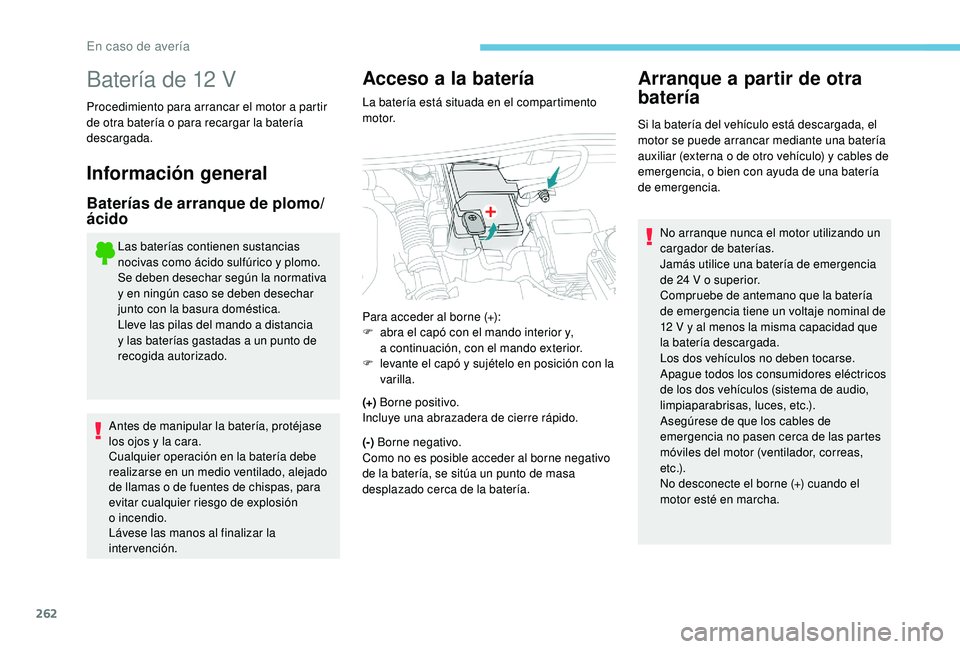

Batería de 12 V
Procedimiento para arrancar el motor a partir
de otra batería o para recargar la batería
descargada.
Información general
Baterías de arranque de plomo/
ácido
Las baterías contienen sustancias
nocivas como ácido sulfúrico y plomo.
Se deben desechar según la normativa
y
en ningún caso se deben desechar
junto con la basura doméstica.
Lleve las pilas del mando a
distancia
y
las baterías gastadas a un punto de
recogida autorizado.
Antes de manipular la batería, protéjase
los ojos y


la cara.
Cualquier operación en la batería debe
realizarse en un medio ventilado, alejado
de llamas o
de fuentes de chispas, para
evitar cualquier riesgo de explosión
o


incendio.
Lávese las manos al finalizar la
intervención.
Acceso a la batería
La batería está situada en el compartimento
motor.
(+) Borne positivo.
Incluye una abrazadera de cierre rápido.
(-) Borne negativo.
Como no es posible acceder al borne negativo
de la batería, se sitúa un punto de masa
desplazado cerca de la batería.
Arranque a partir de otra
b atería
Si la batería del vehículo está descargada, el
motor se puede arrancar mediante una batería
auxiliar (externa o
de otro vehículo) y cables de
emergencia, o
bien con ayuda de una batería
de emergencia.
Para acceder al borne (+):
F

a

bra el capó con el mando interior y,
a

continuación, con el mando exterior.
F

l

evante el capó y

sujételo en posición con la
varilla. No arranque nunca el motor utilizando un
cargador de baterías.
Jamás utilice una batería de emergencia
de 24
V o superior.
Compruebe de antemano que la batería
de emergencia tiene un voltaje nominal de
12
V y al menos la misma capacidad que
la batería descargada.
Los dos vehículos no deben tocarse.
Apague todos los consumidores eléctricos
de los dos vehículos (sistema de audio,
limpiaparabrisas, luces, etc.).
Asegúrese de que los cables de
emergencia no pasen cerca de las partes
móviles del motor (ventilador, correas,
e t c .) .
No desconecte el borne (+) cuando el
motor esté en marcha.
