2018 PEUGEOT 5008 Manual del propietario (in Spanish)

31

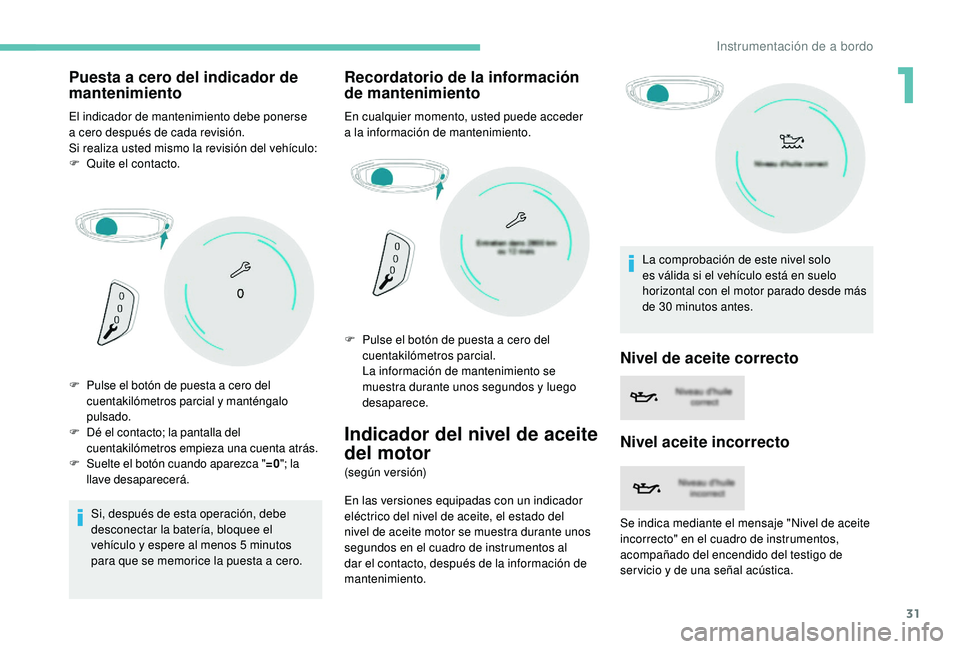

Puesta a cero del indicador de
m antenimiento
El indicador de mantenimiento debe ponerse
a
cero después de cada revisión.
Si realiza usted mismo la revisión del vehículo:
F

Qu
ite el contacto.
Si, después de esta operación, debe
desconectar la batería, bloquee el
vehículo y
espere al menos 5 minutos
para que se memorice la puesta a
cero.
Recordatorio de la información
de mantenimiento
En cualquier momento, usted puede acceder
a la información de mantenimiento.
Indicador del nivel de aceite
del motor
(según versión)
En las versiones equipadas con un indicador
eléctrico del nivel de aceite, el estado del
nivel de aceite motor se muestra durante unos
segundos en el cuadro de instrumentos al
dar el contacto, después de la información de
mantenimiento. La comprobación de este nivel solo
es válida si el vehículo está en suelo
horizontal con el motor parado desde más
de 30
minutos antes.
F

P

ulse el botón de puesta a

cero del
cuentakilómetros parcial y


manténgalo
pulsado.
F
D

é el contacto; la pantalla del
cuentakilómetros empieza una cuenta atrás.
F S
uelte el botón cuando aparezca "
=0"; la
llave desaparecerá. F

P
ulse el botón de puesta a cero del
cuentakilómetros parcial.
L
a información de mantenimiento se
muestra durante unos segundos y luego
desaparece.
Nivel de aceite correcto
Nivel aceite incorrecto
Se indica mediante el mensaje "Nivel de aceite
incorrecto" en el cuadro de instrumentos,
acompañado del encendido del testigo de
ser vicio y
de una señal acústica.
1
Instrumentación de a bordo

32
Si se confirma la falta de aceite con la varilla
manual, se debe reponer el nivel para evitar
que el motor se dañe.
Para más información relativa a la
Comprobación de los niveles , consulte el
apartado correspondiente.
Fallo de indicación del nivel de
aceite
Se indica mediante la aparición de un mensaje
"Medición de nivel de aceite no válida" en el
cuadro de instrumentos.
Consulte con la red PEUGEOT o
un taller
cualificado.
En caso de fallo de funcionamiento del
indicador eléctrico, el nivel de aceite
motor dejará de estar controlado.
Mientras el sistema presente algún fallo,
deberá controlar el nivel del aceite motor
mediante la varilla manual situada en el
compartimento motor.
Para más información relativa a
la
Comprobación de los niveles , consulte
el apartado correspondiente.
Indicador de temperatura
del líquido de refrigeración
Con el motor en marcha:
- e n la zona A , la temperatura es correcta;
-

E
n la zona B , la temperatura es demasiado
alta; este indicador y
el testigo STOP
central se encenderán en el cuadro de
instrumentos, acompañados por un
mensaje y


una señal acústica.
DETÉNGASE inmediatamente en las
mejores condiciones de seguridad
posibles.
Espere unos minutos antes de parar el motor.
Después de quitar el contacto, abra con
cuidado el capó y
compruebe el nivel de
líquido de refrigeración. Para más información relativa a
la
Comprobación de los niveles , consulte
el apartado correspondiente.
Indicadores de autonomía
de AdBlue®
Estos indicadores de autonomía están
presentes únicamente en las versiones diésel
BlueHDi.
Cuando se alcanza la reser va del depósito
de AdBlue
® o si se detecta un fallo de
f
uncionamiento del sistema anticontaminación
SCR, un indicador le permite conocer, al poner
el contacto, la estimación de kilómetros que
quedan por recorrer antes de que el motor de
arranque se bloquee.
En caso de riesgo de ausencia
de arranque debida a una falta de
AdBlue
®
sistema de inhibición del arranque del
motor que exige la legislación vigente
se activa automáticamente cuando el
depósito de AdBlue
® está vacío.
Autonomía superior a

2400 km
Al dar el contacto, en el cuadro de
instrumentos no aparece ninguna información
relativa a

la autonomía de manera automática.
Instrumentación de a bordo

33
Pulsar este botón
momentáneamente permite
visualizar la autonomía del vehículo.
Autonomía comprendida entre los 2400


y
los 800

km (con motores 1.5

BlueHDi
130

S&S y 2.0 BlueHDi 180 S&S) Autonomía comprendida entre los 2400


y
los 600
km (con motores 1.6

BlueHDi
100
S&S, 1.6 BlueHDi 115 S&S, 1.6 BlueHDi
120
S&S y 2.0 BlueHDi 150 S&S)
Al poner el contacto, el testigo se enciende
durante aproximadamente 30


segundos,
acompañado de una señal sonora y
un
mensaje (por ejemplo: "Reponer el nivel
de AdBlue: Arranque imposible en x km")
indicando la autonomía del vehículo expresada
en kilómetros o
millas.
Se ha alcanzado el nivel de reser va; se
recomienda proceder a
realizar una reposición
del nivel lo antes posible. Estos mensajes se complementan mediante la
recomendación de no realizar una reposición
de nivel de más de 10
litros de AdBlue.
Al poner el contacto, el testigo se enciende
acompañado de una señal sonora y
un
mensaje (por ejemplo: "Reponer nivel de
AdBlue: Arranque imposible en x km")
indicando la autonomía de circulación
expresada en kilómetros o
millas.
Durante la conducción, el mensaje aparece
cada 300
km mientras no se reponga el nivel
en el depósito.
Se ha alcanzado el nivel de reser va; se
recomienda proceder a
realizar una reposición
del nivel lo antes posible. Autonomía comprendida entre 800
y 100 km
(con motores 1.5 BlueHDi 130 S&S
y 2.0 BlueHDi 180 S&S)
Autonomía inferior a 600 km
(con motores 1.6
BlueHDi 100 S&S,
1.6
BlueHDi 115 S&S, 1.6 BlueHDi 120 S&S
y
2.0 BlueHDi 150 S&S)
Al poner el contacto, el testigo se enciende
acompañado de una señal sonora (1
pitido)
y un mensaje (por ejemplo: "Reponer nivel
de AdBlue: Arranque imposible en x km")
indicando la autonomía de circulación
expresada en kilómetros o millas.
Durante la conducción, la señal sonora y
el
mensaje aparecen cada 100
km hasta que no
se reponga el nivel en el depósito.
Es imperativo realizar una reposición de nivel
lo antes posible antes de que el depósito se
vacíe por completo; en caso contrario, el motor
podría no arrancar.
Al poner el contacto, este testigo se enciende
acompañado del testigo de servicio encendido
de forma permanente, una señal sonora
y
un mensaje (por ejemplo: "Reponer nivel
de AdBlue: Arranque imposible en x km")
indicando la autonomía de circulación
expresada en kilómetros o
millas.
1
Instrumentación de a bordo

34
Durante la conducción, este mensaje aparece
cada 30 segundos mientras no se reponga el
nivel de AdBlue.
Es muy importante reponer el nivel lo antes
posible antes de que el depósito se vacíe por
completo; de lo contrario, no será posible
arrancar el motor después de la siguiente vez
que se pare.
Autonomía inferior a
100 km
(con motores 1.5
BlueHDi 130 S&S
y
2.0 BlueHDi 180 S&S)
Durante la conducción, la señal acústica y
el
mensaje aparecen cada 10
km mientras no se
reponga el nivel de AdBlue en el depósito.
Es muy importante reponer el nivel lo antes
posible antes de que el depósito se vacíe por
completo; de lo contrario, no será posible
arrancar el motor después de la siguiente vez
que se pare. Inmovilización por falta de AdBlue®
El depósito de AdBlue® está vacío: el sistema
de inhibición del arranque que exige la
legislación vigente impide el arranque del
motor.
Para poder arrancar el motor, es
imprescindible añadir al menos 5


litros de
AdBlue
® en el depósito.
Si desea más información acerca del
AdBlue
® (motores BlueHDI) y, en
particular, sobre la reposición del nivel,
consulte el apartado correspondiente.
Al poner el contacto, el testigo parpadea
acompañado de una señal acústica (un bip)
y
un mensaje (por ejemplo: "Reponer nivel de
AdBlue: Arranque imposible en x km") indicando
la autonomía de circulación expresada en
kilómetros o


millas.Al poner el contacto, el testigo parpadea,
acompañado de una señal sonora y el mensaje
"Reponer el nivel de AdBlue: Arranque
imposible".
En caso de fallo de
funcionamiento del sistema
anticontaminación SCR
Cuando se superan los 1100 km recorridos
d espués de la confirmación del fallo de
funcionamiento del sistema anticontaminación
SCR, se activa automáticamente un sistema
del inhibición del arranque del motor.
En cuanto sea posible, acuda a
la red
PEUGEOT o
a un taller cualificado para
proceder a
la revisión del sistema.
En caso de detección de un fallo de
funcionamiento
Si se trata de un fallo de funcionamiento
temporal, la alerta desaparecerá durante
el siguiente trayecto, después de los
controles de autodiagnosis del sistema
anticontaminación SCR.
Estos testigos se encienden acompañados
de una señal acústica y
del mensaje "Fallo
anticontaminación".
La alerta se activa durante la conducción
cuando se detecta el fallo de funcionamiento
por primera vez y, posteriormente, cada vez
que se dé el contacto mientras el fallo de
funcionamiento persista.
Instrumentación de a bordo

35
Durante la fase de conducción permitida
(entre 1100 km y 0 km)
Durante la conducción, el mensaje aparece cada
30


segundos mientras el fallo de funcionamiento
del sistema anticontaminación SCR persista.
La alerta se repite cada vez que se dé el
contacto.
Acuda a
la red PEUGEOT o a un taller cualificado
lo antes posible.
De lo contrario, no podrá volver a
arrancar el
vehículo. Si se confirma que se ha producido un fallo en
el sistema SCR (después de 50
km recorridos
con la indicación permanente del mensaje que
indica la presencia de un fallo), estos testigos
se encenderán y
el testigo AdBlue parpadeará,
acompañados de una señal acústica y
de un
mensaje Fallo anticontaminación: Arranque
prohibido en que indica la autonomía del
vehículo expresada en kilómetros.
Arranque inhibido Ha superado el límite kilométrico
autorizado: el dispositivo antiarranque
impide arrancar el motor.
Para poder arrancar el motor, deberá acudir
a
la red PEUGEOT o a un taller cualificado.
Cada vez que se da el contacto, estos testigos
se encienden y
el testigo AdBlue parpadea,
acompañados de una señal acústica y
el
mensaje "Fallo anticontaminación: Arranque
prohibido".
Comprobación manual en el
cuadro de instrumentos
Esta función permite, en cualquier momento,
comprobar algunos indicadores y mostrar el
diario de las alertas. F

C
on el motor en marcha, pulse brevemente
este botón.
Los siguientes datos aparecen en el cuadro de
instrumentos:
-
E
l nivel de aceite del motor.
-
E
l inter valo de mantenimiento.
-
L
a autonomía para el sistema AdBlue
y SCR para las versiones diésel BlueHDi.
-
A
lertas activas.
Estos datos aparecen también
automáticamente cada vez que se da el
contacto.

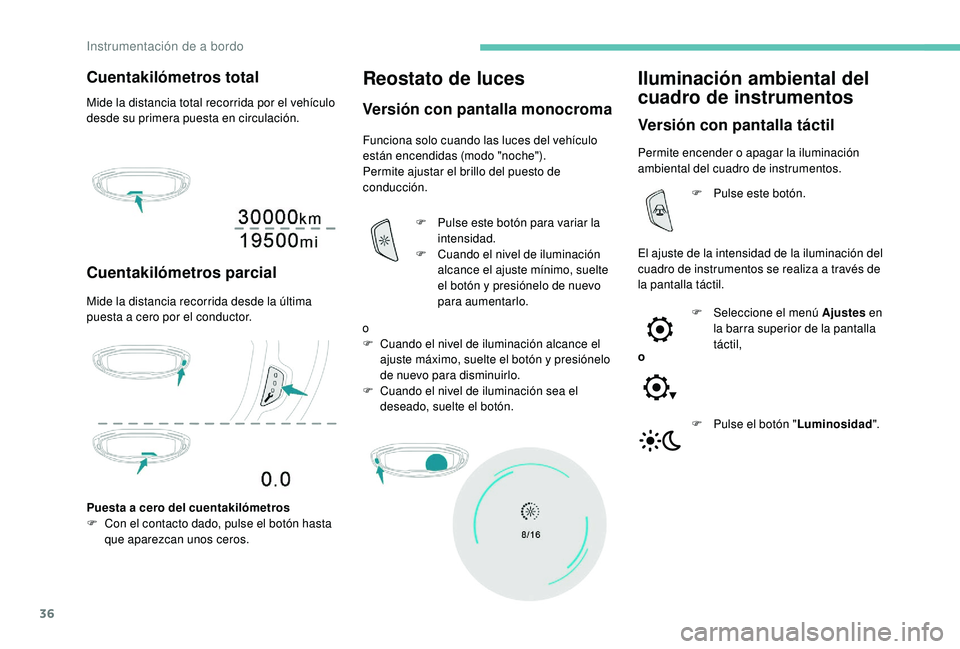

Cuentakilómetros
Los kilometrajes total y parcial se muestran
d urante treinta segundos al quitar el contacto,
al abrir la puerta del conductor y
al bloquear
o
desbloquear el vehículo.
Si viaja al extranjero, es posible que
tenga que cambiar la unidad de distancia:
la indicación de la velocidad se debe
expresar en la unidad oficial del país (km
o


millas).
Para cambiar de unidades se utiliza el
menú de configuración de la pantalla. El
vehículo debe estar parado.
1
Instrumentación de a bordo

36
Cuentakilómetros total
Mide la distancia total recorrida por el vehículo
desde su primera puesta en circulación.
Cuentakilómetros parcial
Mide la distancia recorrida desde la última
puesta a cero por el conductor.
Reostato de luces
Versión con pantalla monocroma
Funciona solo cuando las luces del vehículo
están encendidas (modo "noche").
Permite ajustar el brillo del puesto de
conducción.
Puesta a

cero del cuentakilómetros
F

C

on el contacto dado, pulse el botón hasta
que aparezcan unos ceros. F

P
ulse este botón para variar la
intensidad.
F

C
uando el nivel de iluminación
alcance el ajuste mínimo, suelte
el botón y
presiónelo de nuevo
para aumentarlo.
o
F

C
uando el nivel de iluminación alcance el
ajuste máximo, suelte el botón y
presiónelo
de nuevo para disminuirlo.
F

C
uando el nivel de iluminación sea el
deseado, suelte el botón.
Iluminación ambiental del
cuadro de instrumentos
Versión con pantalla táctil
Permite encender o apagar la iluminación
ambiental del cuadro de instrumentos.
El ajuste de la intensidad de la iluminación del
cuadro de instrumentos se realiza a
través de
la pantalla táctil. F

P
ulse este botón.
o F

Sel
eccione el menú Ajustes en
la barra superior de la pantalla
táctil,
F

P
ulse el botón "Luminosidad".
Instrumentación de a bordo

37
F Ajuste el brillo pulsando las flechas o moviendo el cursor.
F

C
onfirme para guardar y

salir.
Ordenador de a bordo
Muestra información sobre el trayecto actual
(autonomía, consumo de carburante, velocidad
m e d i a , e t c .) .
F

P
ulse este botón situado en el extremo del
mando del limpiaparabrisas para ver
sucesivamente los distintos menús.
La información del ordenador de a
bordo se
muestra permanentemente al seleccionar
el modo de indicación "ORDENADOR DE A
BORDO" o "PERSONAL", dependiendo de la
versión.
En el resto de modos de indicación, al pulsar
el extremo del mando del limpiaparabrisas
estos datos aparecerán temporalmente en una
pantalla determinada.
Indicación en el cuadro de
instrumentos
- Información instantánea con: • autonomía;
•
c

onsumo instantáneo;
•

c
ontador de tiempo del Stop & Start.
-

T
rayecto " 1" con:
•
v

elocidad media;
•

c
onsumo medio;
•

d
istancia recorrida;
para el primer trayecto. -

T
rayecto "
2" con:
•
v
elocidad media;
•
c
onsumo medio;
•
d
istancia recorrida;
para el segundo trayecto.
Puesta a cero del
cu entakilómetros parcial
F Cuando se muestra el cuentakilómetros
parcial deseado, mantenga pulsado el botón
del extremo del mando del limpiaparabrisas
durante más de dos segundos.
Los trayectos "1 " y
"2 " son independientes y


se
usan de forma idéntica.
El trayecto " 1" permite realizar cálculos diarios,
por ejemplo, y
el trayecto "2" permite realizar
cálculos mensuales.
1
Instrumentación de a bordo

38
Pantalla monocroma C
Indicaciones
En función del contexto, se muestra:
- Hora
-


Fecha
-

T
emperatura exterior (parpadea en caso de
riesgo de placas de hielo)
-

A
yuda gráfica al estacionamiento
-

F
uente de audio que se está escuchando
-

I
nformación del teléfono o del kit manos
libres
-

M
enús de configuración de la pantalla y los
equipamientos del vehículo.
Algunas definiciones…
Autonomía
(km o millas)
S i, durante la circulación, se visualizan
durante mucho tiempo unos guiones en
lugar de las cifras, consulte con la red
PEUGEOT o
con un taller cualificado.
Consumo de carburante
instantáneo
(l/100 km o km/l o mpg) E sta función solo se muestra a partir de
30

km/h.
Este valor puede variar después de un
cambio de conducción o de relieve que
ocasione una variación importante del
consumo instantáneo. Número de kilómetros que se
pueden aún recorrer con el
carburante que queda en el depósito
(en función del consumo medio de
los últimos kilómetros recorridos).
Cuando la autonomía es inferior a 30 km,
aparecen unos guiones.
Después de repostar un mínimo de 5 litros de
carburante, la autonomía se vuelve a calcular
y aparece en la pantalla si supera los 100 km.
Calculado desde los últimos
segundos transcurridos.
Consumo de carburante medio
(l/100 km o km/l o mpg)
C alculado desde la última puesta
a
cero de los datos del trayecto.
Velocidad media
(km/h o mph)C alculado desde la última puesta
a
cero de los datos del trayecto.
Distancia recorrida
(km o millas)C alculado desde la última puesta
a
cero de los datos del trayecto.
Contador de tiempo Stop & Start
(minutos/segundos u horas/minutos)Si el vehículo dispone de Stop & Start, un
contador suma el tiempo acumulado de
funcionamiento del modo STOP durante el
trayecto.
El contador se pone a
cero al dar el contacto.
Instrumentación de a bordo
