12 V akü
Motoru başka bir aküyle çalıştırmak veya
boşalmış akünüzü şarj etmek için işlem sırası.
Genel özellikler
Kurşunlu çalıştırma aküleri
Aküler, sülfürik asit ve kurşun gibi
sağlığa zararlı maddeler ihtiva ederler.
Yasaya uygun talimatlar doğrultusunda
ortadan kaldırılmalı ve hiçbir şekilde
çöpe atılmamalıdırlar.
Kullanılmış pilleri ve aküleri herhangi bir
yetkili toplama noktasına götürünüz.
Aküye müdahale etmeden evvel
gözlerinizi ve yüzünüzü koruyunuz.
Patlama ve yangın riskini önlemek
amacıyla, aküye her tip müdahale,
havalandırılan bir ortamda ve serbest
alevlerden veya olası bir kıvılcım
kaynağından uzakta gerçekleştirilmelidir.
İşlemin sonunda ellerinizi yıkayınız. Stop & Start ile donatılmış versiyonlarda
kendine özgü niteliklere ve teknolojiye
sahip 12
V 'luk kurşun-asitli bir akü
bulunur.
Bu akünün değişimi yalnızca bir
PEUGEOT yetkili satıcısı veya yetkili
servisi tarafından yapılmalıdır.
Herhangi bir müdahaleden önce
Aracı hareketsizleştiriniz, el frenini
sıkınız, vitesi boşa alınız ve sonra kontağı
kapatınız.
Tüm elektrikli donanımların kapalı
olduklarını kontrol ediniz.
Aküye erişim
F (+) kutbuna ulaşmak için plastik korumayı çıkartınız.
Akünün (-) kutbuna erişilemez. Motorda
uzaktan topraklama noktası mevcuttur.
Akü, motor kaputunun altında bulunur.
Bunlara erişim sağlamak için:
F
Ö
nce iç sonra dış kol ile kaputu açınız.
F
K
aput sabitleme çubuğunu yerleştiriniz.
Başka bir aküden çalıştırma
Aracınızın aküsü boşaldığında bir yedek
akü (dış akü veya başka bir aracın aküsü) ve
kablolar yardımıyla ya da akü takviye cihazı
yardımıyla motor çalıştırılabilir. Bir şarj aleti takarken motoru asla
çalıştırmayınız.
24
V veya üstü bir akü takviye cihazını
asla kullanmayınız.
Yedek akünün nominal 12
V gerilime ve
boşalmış akü ile aynı kapasiteye sahip
olduğunu önceden kontrol ediniz.
İki araç birbirine dokunmamalıdır.
Her iki araçta elektrik tüketen tüm
cihazları (oto radyo, cam sileceği, farlar
vb.) kapatınız.
Kabloların motorun hareketli parçalarına
(fan, kayış vb.) yakın olmamasına dikkat
ediniz.
Motor çalışırken (+) kutup başını
çıkarmayınız.
8
Arıza durumunda
Page 218 of 324

216
F Yardımcı aracı çalıştırınız ve birkaç dakika bekleyiniz.
F
A
küsü bitmiş aracın marşına basınız,
bırakın motor çalışsın.
Motor hemen çalışmazsa, kontağı kapatınız ve
yeniden denemeden önce biraz bekleyiniz.
F
R
ölantiye dönmesini bekleyiniz.
F
T
akviye kablolarının bağlantılarını ters sıra
ile sökünüz.
F
E
ğer bu donanım aracınızda mevcutsa, (+)
kutbun plastik korumasını yerine takınız.
F
A
künün yeterli bir seviyeye ulaşmasını
sağlamak için araç hareket halindeyken
veya dururken motoru en az 30
dakika
çalışır vaziyette bırakınız.
Stop & Start işlevi gibi bazı işlevler, akü
yeterli bir şarj seviyesine ulaşmadığı
sürece kullanılamaz.Aküyü şarj cihazıyla şarj
etmek
Akünün ömrünü uzatmak için şarj seviyesini
yeterli bir düzeyde tutmak şarttır.
Bazı durumlarda, aküyü şarj etmek gerekebilir:
-
G
enellikle çok kısa mesafeler kat
ediyorsanız.
-
B
irkaç haftalık bir süre boyunca araç
kullanılmayacaksa önlem olarak.
Bir kalifiye ser vis atölyesi veya PEUGEOT
ser vis ağına başvurun.
Eğer aracınızın aküsünü kendiniz şarj
etmek istiyorsanız yalnızca 12 voltluk ve
kurşunlu akülerle uyumlu bir şarj cihazı
kullanınız.
Şarj cihazı üreticisi tarafından verilen
talimatlara uyunuz.
Kutupları asla ters bağlamayınız.
Akü bağlantılarını sökmek gerekmez.
F
K
ontağı kapatınız.
F
E
lektrik tüketen her şeyi (oto radyo, farlar,
cam sileceği vb.) kapatınız.
F
E
ğer bu donanım aracınızda mevcutsa, (+)
kutbun plastik korumasını kaldırınız.
F
K
ırmızı kabloyu bitmiş akü A 'nın (+) kutup
başına (metal dirsekte) ve ardından yedek
akü B veya takviye cihazı (+) kutup başına
bağlayınız.
F
Y
eşil veya siyah kablonun bir ucunu B
yardım aküsünün veya akü takviye cihazının
(-) kutup başına (veya yardımcı aracın şase
noktasına) bağlayınız.
F
Y
eşil veya siyah kablonun diğer ucunu
aküsü bitmiş aracın C şase noktasına
bağlayınız.
$ U
Page 219 of 324

217
Donmuş bir aküyü asla şarj etmeyi
denemeyiniz, patlama riski vardır!
Akü donmuşsa, sağlığa zararlı ve tahriş
edici asit kaçığına yol açabileceğinden
dolayı, iç bileşenlerin zarar görmediğini
ve kutunun çatlamadığını bir PEUGEOT
yetkili satıcısı veya yetkili ser vise kontrol
ettiriniz.
F
H
er tip tehlikeli kıvılcımı bertaraf etmek için
kabloları aküye bağlamadan evvel B şarj
cihazını kapatınız.
F
Ş
arj cihazının kablolarının iyi durumda
olduğunu kontrol ediniz.
F
E
ğer bu donanım aracınızda mevcutsa, (+)
kutbun plastik korumasını kaldırınız.
F
B
şarj cihazının kablolarını aşağıdaki
şekilde bağlayınız:
-
P
ozitif kırmızı kabloyu (+) A aküsünün (+)
ucuna takın,
-
N
egatif siyah kabloyu (-) aracın C şase
noktasına takın.
F
Ş
arj işleminin sonunda, kabloların A aküsü
ile bağlantısını kesmeden önce B şarj
cihazını kapatınız. Bu etiket aracınızda mevcutsa, Stop
& Start sistemine ilişkin elektrikli
donanımların geri dönüşü olmayan şekilde
zarar görmemeleri için yalnızca 12
V 'luk
bir şarj cihazı kullanılması şarttır.
Motorun çalıştırılmasından sonraki ilk
seyir esnasında Stop & Start sistemi
devreye girmeyebilir.
Bu durumda işlev, aracın dışarıdaki
sıcaklığa ve akü şarj durumuna göre
değişen bir süre boyunca (yaklaşık
8 saate kadar) devamlı hareketsiz
kalmasının ardından yeniden kullanılabilir
o l a c a k t ı r.
Akü bağlantısının
kesilmesi
Motoru çalıştırabilecek yeterli bir şarj seviyesini
korumak amacıyla, araç çok uzun süre
hareketsiz kalacaksa, akü başlarının sökülmesi
tavsiye olunur.
Aküyü sökmeden önce:
F
t
üm açılabilir bölümleri (kapılar, bagaj,
camlar, tavan) kapatınız,
F
e
lektrik tüketen her şeyi (oto radyo, farlar,
cam sileceği vs.) kapatın.
F
k
ontağı kapatın ve dört dakika bekleyin.
Aküde yalnızca (+) kutup başını ayırın.
Hızlı bağlanan kutup başı
(+) kutup başının sökülmesi
F
B
kelepçesini açmak için A kolunu sonuna
kadar kaldırınız.
F
B
kelepçesini kaldırarak çıkartınız.
8
Arıza durumunda
Page 220 of 324

218
Aküyü tekrar bağladıktan sonra
Aküyü tamamen söküp tekrar bağladıktan
sonra kontağı açınız ve elektronik sistemlerin
ilk durumlarına gelmeleri için marşa basmadan
önce 1 dakika bekleyiniz. Eğer bu işlemden
sonra da küçük sorunlar varsa Bir PEUGEOT
yetkili satıcısı veya yetkili ser visi ile iletişime
geçiniz.
İlgili başlığı inceleyerek, aşağıdakileri
(versiyona göre) kendiniz sıfırlamanız gerekir:
-
u
zaktan kumanda tuşu,
-
e
lektrikli güneş siperliği/siperlikleri,
-
v
b.
Motorun çalıştırılmasından sonraki ilk
seyir esnasında Stop & Start sistemi
devreye girmeyebilir.
Bu durumda işlev, aracın dışarıdaki
sıcaklığa ve akü şarj durumuna göre
değişen bir süre boyunca (yaklaşık
8 saate kadar) devamlı hareketsiz
kalmasının ardından yeniden kullanılabilir
o l a c a k t ı r.

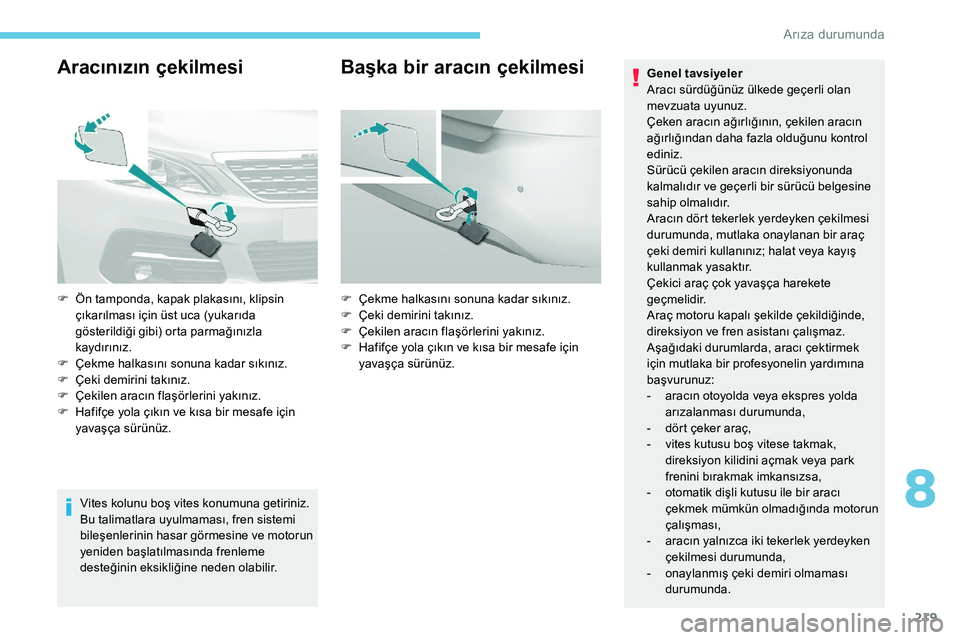

Aracın çekilmesi
Çıkarılabilir mekanik bir tertibat ile aracınızı
çektirmek veya başka bir aracı çekmek için
işlem sırası.
Flaşörlerin otomatik yanması
Çeki halkası bagaja, taban döşemesinin altına
yerleştirilmiştir.
Bunlara erişim sağlamak için:
F
b
agajı açınız,
F
t
aban döşemesini kaldırınız,
F
ç
eki halkasını dayanak kutusundan
çıkarınız.
(+) kutup başının yeniden takılması
Kelepçe doğru bir şekilde
yerleştirilmemişse kilitleme mümkün
olmadığından kolu zorlamayınız;
prosedürü tekrar başlatınız.
F A kolunu sonuna kadar kaldırınız.
F A çık B kelepçesini (+) kutup başına geri
yerleştiriniz.
F
B
kelepçesine sonuna kadar bastırınız.
F
B
kelepçesini kilitlemek için A kolunu indiriniz.
Arıza durumunda
Page 221 of 324

219
Aracınızın çekilmesi
Vites kolunu boş vites konumuna getiriniz.
Bu talimatlara uyulmaması, fren sistemi
bileşenlerinin hasar görmesine ve motorun
yeniden başlatılmasında frenleme
desteğinin eksikliğine neden olabilir.
Başka bir aracın çekilmesiGenel tavsiyeler
Aracı sürdüğünüz ülkede geçerli olan
mevzuata uyunuz.
Çeken aracın ağırlığının, çekilen aracın
ağırlığından daha fazla olduğunu kontrol
ediniz.
Sürücü çekilen aracın direksiyonunda
kalmalıdır ve geçerli bir sürücü belgesine
sahip olmalıdır.
Aracın dört tekerlek yerdeyken çekilmesi
durumunda, mutlaka onaylanan bir araç
çeki demiri kullanınız; halat veya kayış
kullanmak yasaktır.
Çekici araç çok yavaşça harekete
geçmelidir.
Araç motoru kapalı şekilde çekildiğinde,
direksiyon ve fren asistanı çalışmaz.
Aşağıdaki durumlarda, aracı çektirmek
için mutlaka bir profesyonelin yardımına
başvurunuz:
-
a
racın otoyolda veya ekspres yolda
arızalanması durumunda,
-
d
ört çeker araç,
-
v
ites kutusu boş vitese takmak,
direksiyon kilidini açmak veya park
frenini bırakmak imkansızsa,
-
o
tomatik dişli kutusu ile bir aracı
çekmek mümkün olmadığında motorun
çalışması,
-
a
racın yalnızca iki tekerlek yerdeyken
çekilmesi durumunda,
-
o
naylanmış çeki demiri olmaması
durumunda.
F
Ö
n tamponda, kapak plakasını, klipsin
çıkarılması için üst uca (yukarıda
gösterildiği gibi) orta parmağınızla
kaydırınız.
F
Ç
ekme halkasını sonuna kadar sıkınız.
F
Ç
eki demirini takınız.
F
Ç
ekilen aracın flaşörlerini yakınız.
F
H
afifçe yola çıkın ve kısa bir mesafe için
yavaşça sürünüz. F
Ç
ekme halkasını sonuna kadar sıkınız.
F
Ç
eki demirini takınız.
F
Ç
ekilen aracın flaşörlerini yakınız.
F
H
afifçe yola çıkın ve kısa bir mesafe için
yavaşça sürünüz.
8
Arıza durumunda
Page 222 of 324

220
Elektrikli el freni ve özellikle freni
sıkmadan aracın park edilmesi hakkında
daha fazla bilgi edinmek için ilgili başlığa
bakınız.

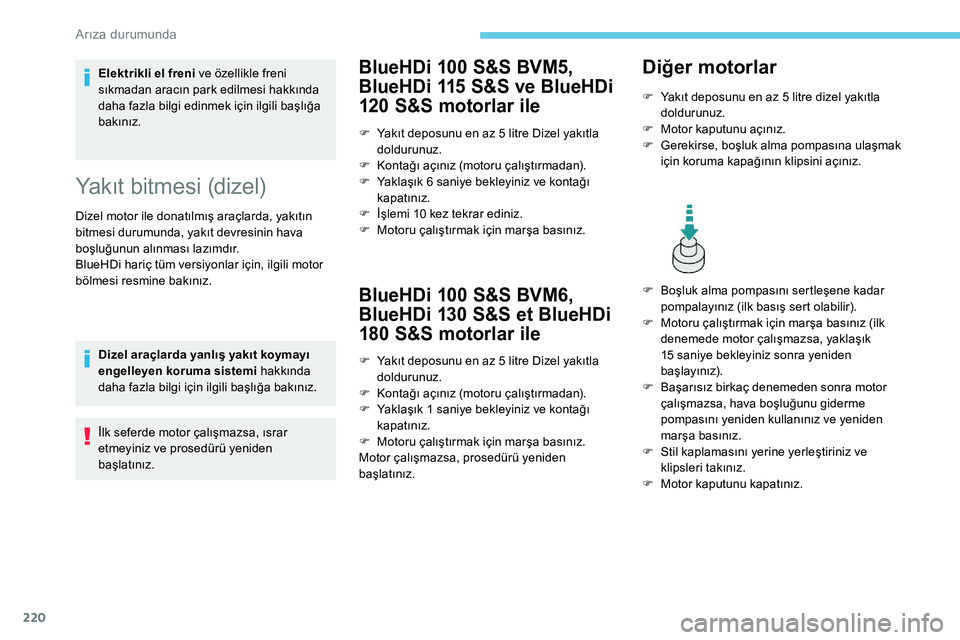

Yakıt bitmesi (dizel)
Dizel motor ile donatılmış araçlarda, yakıtın
bitmesi durumunda, yakıt devresinin hava
boşluğunun alınması lazımdır.
BlueHDi hariç tüm versiyonlar için, ilgili motor
bölmesi resmine bakınız.Dizel araçlarda yanlış yakıt koymayı
engelleyen koruma sistemi hakkında
daha fazla bilgi için ilgili başlığa bakınız.
İlk seferde motor çalışmazsa, ısrar
etmeyiniz ve prosedürü yeniden
başlatınız.
BlueHDi 100 S&S BVM5,
BlueHDi 115 S&S ve BlueHDi
120 S&S motorlar ile
BlueHDi 100 S&S BVM6,
BlueHDi 130 S&S et BlueHDi
180 S&S motorlar ile
F Yakıt deposunu en az 5 litre Dizel yakıtla
doldurunuz.
F
K
ontağı açınız (motoru çalıştırmadan).
F
Y
aklaşık 1 saniye bekleyiniz ve kontağı
kapatınız.
F
M
otoru çalıştırmak için marşa basınız.
Motor çalışmazsa, prosedürü yeniden
başlatınız.
Diğer motorlar
F Yakıt deposunu en az 5 litre dizel yakıtla
doldurunuz.
F
M
otor kaputunu açınız.
F
G
erekirse, boşluk alma pompasına ulaşmak
için koruma kapağının klipsini açınız.
F
B
oşluk alma pompasını sertleşene kadar
pompalayınız (ilk basış sert olabilir).
F
M
otoru çalıştırmak için marşa basınız (ilk
denemede motor çalışmazsa, yaklaşık
15
saniye bekleyiniz sonra yeniden
başlayınız).
F
B
aşarısız birkaç denemeden sonra motor
çalışmazsa, hava boşluğunu giderme
pompasını yeniden kullanınız ve yeniden
marşa basınız.
F
S
til kaplamasını yerine yerleştiriniz ve
klipsleri takınız.
F
M
otor kaputunu kapatınız.
F
Y
akıt deposunu en az 5
litre Dizel yakıtla
doldurunuz.
F
K
ontağı açınız (motoru çalıştırmadan).
F
Y
aklaşık 6
saniye bekleyiniz ve kontağı
kapatınız.
F
İ
şlemi 10 kez tekrar ediniz.
F
M
otoru çalıştırmak için marşa basınız.
Arıza durumunda
Page 223 of 324

221

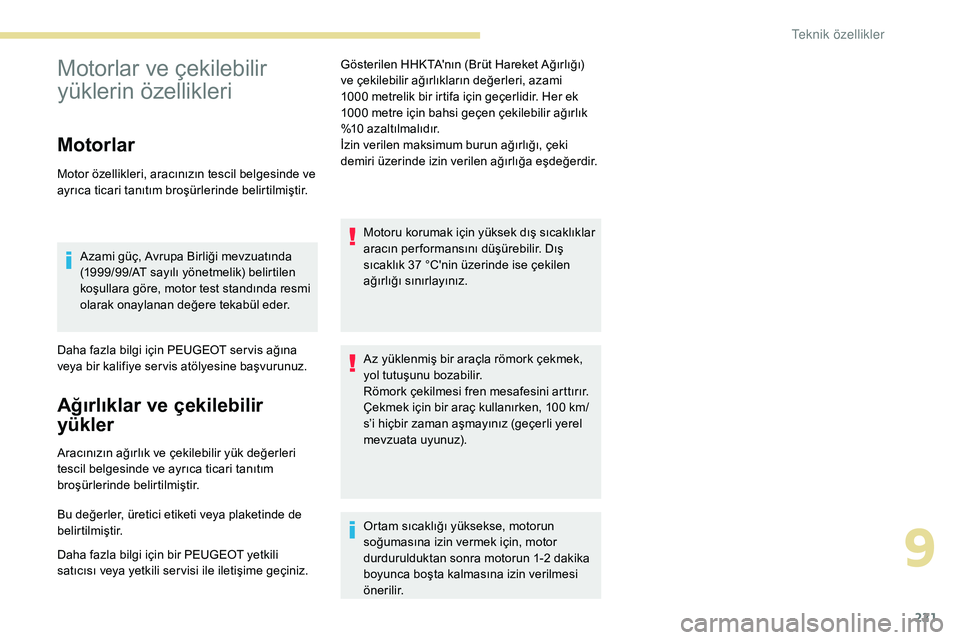

Motorlar ve çekilebilir
yüklerin özellikleri
Motorlar
Motor özellikleri, aracınızın tescil belgesinde ve
ayrıca ticari tanıtım broşürlerinde belirtilmiştir.Azami güç, Avrupa Birliği mevzuatında
(1999/99/AT sayılı yönetmelik) belirtilen
koşullara göre, motor test standında resmi
olarak onaylanan değere tekabül eder.
Daha fazla bilgi için PEUGEOT ser vis ağına
veya bir kalifiye ser vis atölyesine başvurunuz.
Ağırlıklar ve çekilebilir
yükler
Aracınızın ağırlık ve çekilebilir yük değerleri
tescil belgesinde ve ayrıca ticari tanıtım
broşürlerinde belirtilmiştir.
Bu değerler, üretici etiketi veya plaketinde de
belirtilmiştir.
Daha fazla bilgi için bir PEUGEOT yetkili
satıcısı veya yetkili ser visi ile iletişime geçiniz. Gösterilen HHKTA'nın (Brüt Hareket Ağırlığı)
ve çekilebilir ağırlıkların değerleri, azami
1000
metrelik bir irtifa için geçerlidir. Her ek
1000 metre için bahsi geçen çekilebilir ağırlık
%10 azaltılmalıdır.
İzin verilen maksimum burun ağırlığı, çeki
demiri üzerinde izin verilen ağırlığa eşdeğerdir.
Motoru korumak için yüksek dış sıcaklıklar
aracın per formansını düşürebilir. Dış
sıcaklık 37 °C'nin üzerinde ise çekilen
ağırlığı sınırlayınız.
Az yüklenmiş bir araçla römork çekmek,
yol tutuşunu bozabilir.
Römork çekilmesi fren mesafesini arttırır.
Çekmek için bir araç kullanırken, 100 km/
s’i hiçbir zaman aşmayınız (geçerli yerel
mevzuata uyunuz).
Ortam sıcaklığı yüksekse, motorun
soğumasına izin vermek için, motor
durdurulduktan sonra motorun 1-2
dakika
boyunca boşta kalmasına izin verilmesi
önerilir.
9
T
Page 224 of 324
222
Motorlar ve çekilebilir yükler – BENZİNLİ ARAÇ
MotorlarPureTech 110 S&S BVM5 PureTech 110 S&S BVM6 PureTech 110 BVM5
Şanzıman tipi Manuel 5 vitesManuel 6 vitesManuel 5 vites
Kod EB2DT BE5EB2ADT STT MB6 EB2DTM BE5
Kasa tipi HBSW HBSW HBSW
Model kodları LPHNZBLRHNZB LPHNPPLRHNPP LPH N VA LR H N VA
Silindir hacmi (cc) 11 9 911 9 911 9 9
Maksimum güç: CEE standardı (kW) 818181
Yakıt KurşunsuzKurşunsuzKurşunsuz
Frenli römork (HHKTA sınırları dahilinde) (kg)
%10 veya %12 derece eğim 120 0
11 0 01315120 0 120 0 11 0 0
Frensiz römork (kg) 575630 575630 575630
Maksimum izin verilen burun ağırlığı (kg) 757175 7175 71
Teknik
