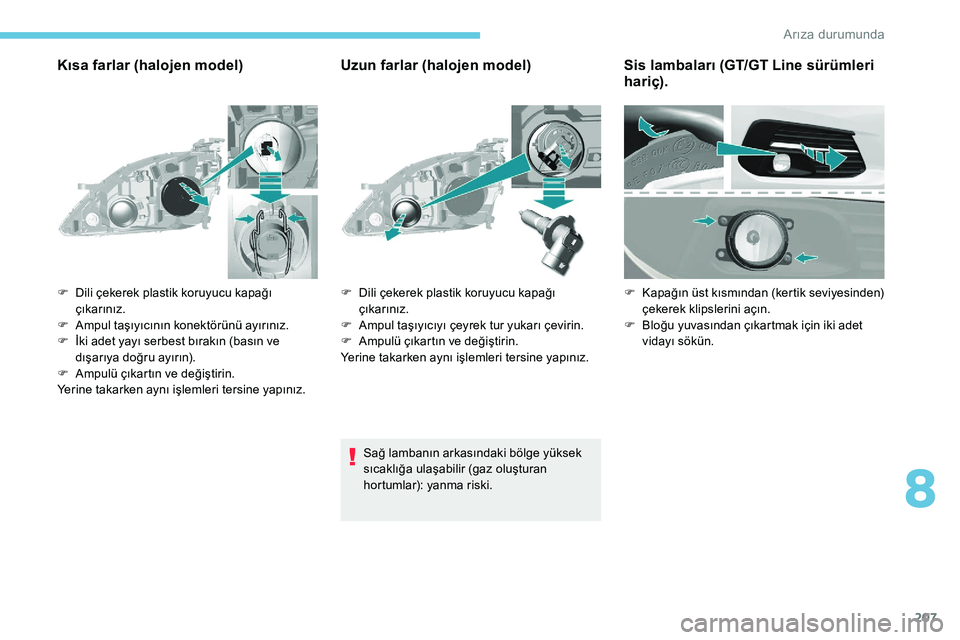

Kısa farlar (halojen model)Uzun farlar (halojen model)
Sağ lambanın arkasındaki bölge yüksek
sıcaklığa ulaşabilir (gaz oluşturan
hortumlar): yanma riski.
F
D
ili çekerek plastik koruyucu kapağı
çıkarınız.
F
A
mpul taşıyıcının konektörünü ayırınız.
F
İ
ki adet yayı serbest bırakın (basın ve
dışarıya doğru ayırın).
F
A
mpulü çıkartın ve değiştirin.
Yerine takarken aynı işlemleri tersine yapınız. F
D
ili çekerek plastik koruyucu kapağı
çıkarınız.
F
A
mpul taşıyıcıyı çeyrek tur yukarı çevirin.
F
A
mpulü çıkartın ve değiştirin.
Yerine takarken aynı işlemleri tersine yapınız.
Sis lambaları (GT/GT Line sürümleri
hariç).
F Kapağın üst kısmından (kertik seviyesinden) çekerek klipslerini açın.
F
B
loğu yuvasından çıkartmak için iki adet
vidayı sökün.
8
Arıza durumunda
Page 210 of 324
208

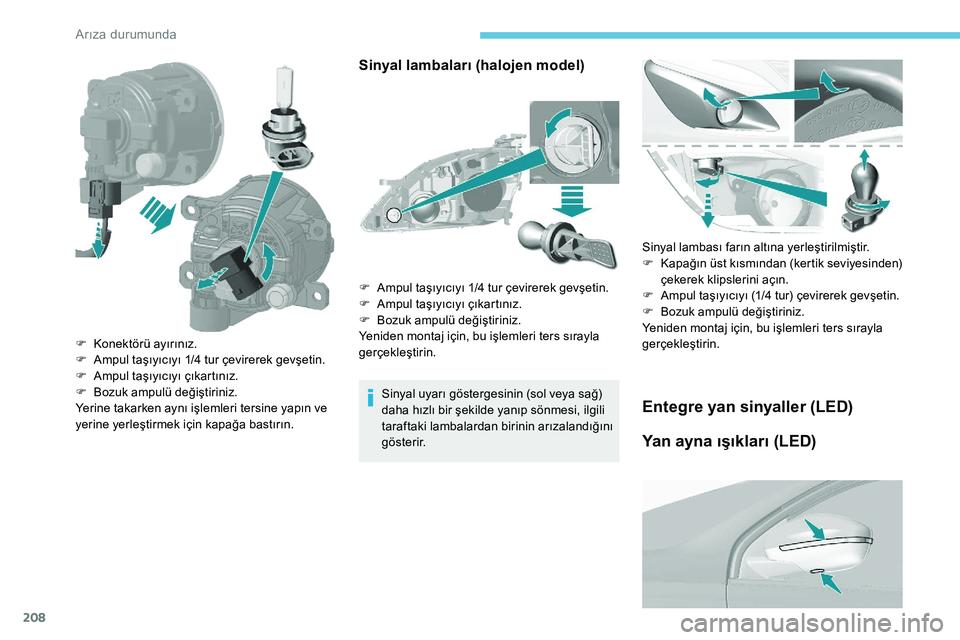

Sinyal lambaları (halojen model)
Sinyal uyarı göstergesinin (sol veya sağ)
daha hızlı bir şekilde yanıp sönmesi, ilgili
taraftaki lambalardan birinin arızalandığını
g ö s t e r i r.Sinyal lambası farın altına yerleştirilmiştir.
F
K
apağın üst kısmından (kertik seviyesinden)
çekerek klipslerini açın.
F
A
mpul taşıyıcıyı (1/4 tur) çevirerek gevşetin.
F
B
ozuk ampulü değiştiriniz.
Yeniden montaj için, bu işlemleri ters sırayla
gerçekleştirin.Entegre yan sinyaller (LED)
Yan ayna ışıkları (LED)
F Konektörü ayırınız.
F A mpul taşıyıcıyı 1/4 tur çevirerek gevşetin.
F
A
mpul taşıyıcıyı çıkartınız.
F
B
ozuk ampulü değiştiriniz.
Yerine takarken aynı işlemleri tersine yapın ve
yerine yerleştirmek için kapağa bastırın. F
A
mpul taşıyıcıyı 1/4 tur çevirerek gevşetin.
F
A
mpul taşıyıcıyı çıkartınız.
F
B
ozuk ampulü değiştiriniz.
Yeniden montaj için, bu işlemleri ters sırayla
gerçekleştirin.
Arıza durumunda
Page 211 of 324

209

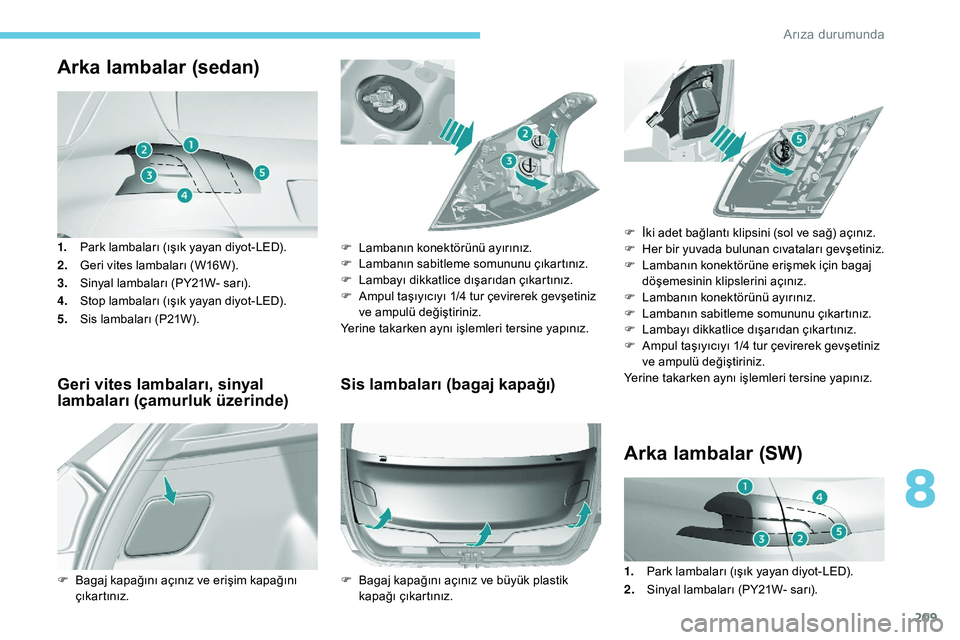

Arka lambalar (sedan)
1.Park lambaları (ışık yayan diyot-LED).
2. Geri vites lambaları (W16W).
3. Sinyal lambaları (PY21W- sarı).
4. Stop lambaları (ışık yayan diyot-LED).
5. Sis lambaları (P21W).
Geri vites lambaları, sinyal
lambaları (çamurluk üzerinde) Sis lambaları (bagaj kapağı)
F Bagaj kapağını açınız ve erişim kapağını
çıkartınız. F
L
ambanın konektörünü ayırınız.
F
L
ambanın sabitleme somununu çıkartınız.
F
L
ambayı dikkatlice dışarıdan çıkartınız.
F
A
mpul taşıyıcıyı 1/4 tur çevirerek gevşetiniz
ve ampulü değiştiriniz.
Yerine takarken aynı işlemleri tersine yapınız.
F B agaj kapağını açınız ve büyük plastik
kapağı çıkartınız.
Arka lambalar (SW)
F İki adet bağlantı klipsini (sol ve sağ) açınız.
F H er bir yuvada bulunan cıvataları gevşetiniz.
F
L
ambanın konektörüne erişmek için bagaj
döşemesinin klipslerini açınız.
F
L
ambanın konektörünü ayırınız.
F
L
ambanın sabitleme somununu çıkartınız.
F
L
ambayı dikkatlice dışarıdan çıkartınız.
F
A
mpul taşıyıcıyı 1/4 tur çevirerek gevşetiniz
ve ampulü değiştiriniz.
Yerine takarken aynı işlemleri tersine yapınız.
1. Park lambaları (ışık yayan diyot-LED).
2. Sinyal lambaları (PY21W- sarı).
8
Arıza durumunda
Page 212 of 324
210
3.Stop lambaları (ışık yayan diyot-LED).
4. Geri vites lambaları (W16W).
5. Sis lambaları (P21W).
Sinyal lambaları (çamurluk
üzerinde)
F Bagaj kapağını açınız ve erişim kapağını
çıkartınız.
F
İ
ki lamba sabitleme somununu çıkartın
(tavsiye edilen boru anahtarı).
F
Ö
n tespit klipsini açarak bu esnada
dışarıdan lambayı dikkatlice çıkartınız. F
L
ambanın konektörünü ayırınız.
F
S
u geçirmezliği sağlayan süngeri çıkartınız.
F
S
is lambası: iki adet dilciğe bastırarak
ampul taşıyıcının klipsini açınız.
F
A
mpulü değiştiriniz.
Yerine takarken aynı işlemleri tersine yapınız.

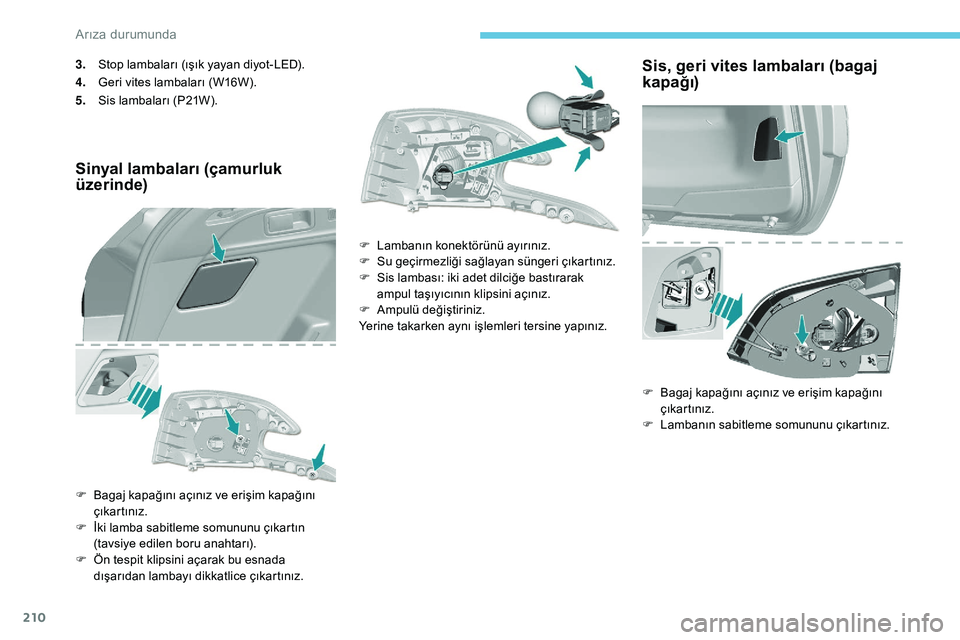

Sis, geri vites lambaları (bagaj
kapağı)
F Bagaj kapağını açınız ve erişim kapağını çıkartınız.
F
L
ambanın sabitleme somununu çıkartınız.
Arıza durumunda
Page 213 of 324
211
3. stop lambası (LED)
F Lambayı dikkatlice dışarıdan çıkartınız.
F L ambanın konektörünü ayırınız.
F
S
is lambası: 2 adet tırnağa basarak lamba
taşıyıcının klipslerini açınız ve ampulü
değiştiriniz.
F
G
eri vites lambası: Ampul taşıyıcıyı çeyrek
tur çevirin ve ampulü değiştirin.
Yerine takarken aynı işlemleri tersine yapınız.
Plaka lambaları (W5W)
F Şeffaf kısmın dışındaki kertiklerden birine ince bir tornavida sokunuz.
F
K
lipsleri açmak için şeffaf kısmı dışarıya
doğru itiniz.
F
Ş
effaf kısmı çıkartınız.
F
B
ozuk ampulü değiştiriniz.
Yerine geri takmak için klipslemek amacıyla
şeffaf kısma bastırınız.

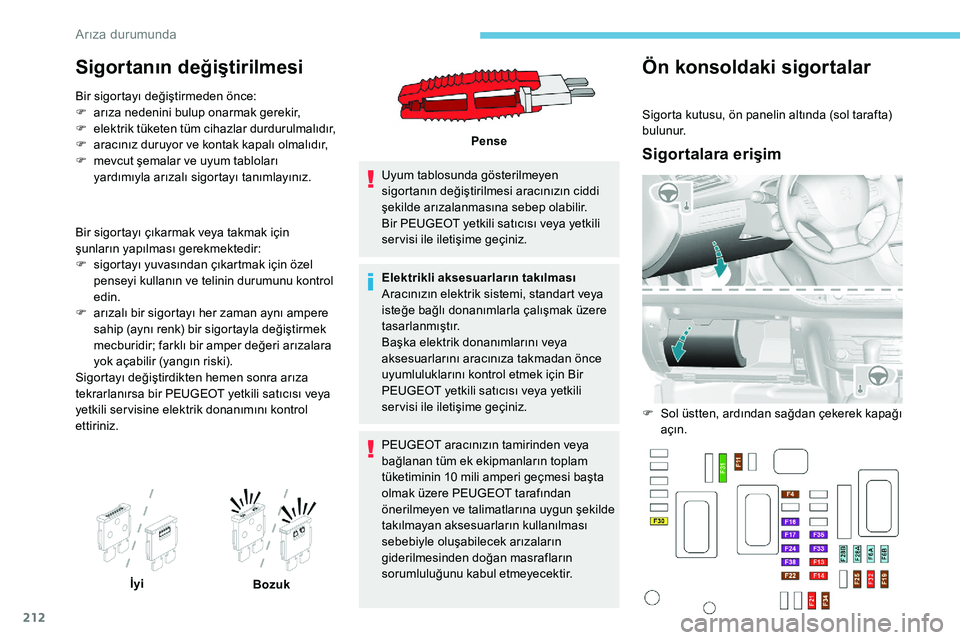

Sigortanın değiştirilmesi
Panele erişim
Çıkarma pensesi, ön konsolun sigorta kutusu
kapağının arkasına sabitlenmiştir.
F
S
ol üstten, ardından sağdan çekerek kapağı
açın.
F
K
apağı tamamen çıkartınız ve çeviriniz.
F
K
apağın arkasına sabitlenmiş penseyi
çıkartın.
8
Arıza durumunda
Page 214 of 324

212
Sigortanın değiştirilmesi
Bir sigortayı değiştirmeden önce:
F a rıza nedenini bulup onarmak gerekir,
F
e
lektrik tüketen tüm cihazlar durdurulmalıdır,
F
a
racınız duruyor ve kontak kapalı olmalıdır,
F
m
evcut şemalar ve uyum tabloları
yardımıyla arızalı sigortayı tanımlayınız.
Bir sigortayı çıkarmak veya takmak için
şunların yapılması gerekmektedir:
F
s
igortayı yuvasından çıkartmak için özel
penseyi kullanın ve telinin durumunu kontrol
edin.
F
a
rızalı bir sigortayı her zaman aynı ampere
sahip (aynı renk) bir sigortayla değiştirmek
mecburidir; farklı bir amper değeri arızalara
yok açabilir (yangın riski).
Sigortayı değiştirdikten hemen sonra arıza
tekrarlanırsa bir PEUGEOT yetkili satıcısı veya
yetkili ser visine elektrik donanımını kontrol
ettiriniz. Uyum tablosunda gösterilmeyen
sigortanın değiştirilmesi aracınızın ciddi
şekilde arızalanmasına sebep olabilir.
Bir PEUGEOT yetkili satıcısı veya yetkili
ser visi ile iletişime geçiniz.
Elektrikli aksesuarların takılması
Aracınızın elektrik sistemi, standart veya
isteğe bağlı donanımlarla çalışmak üzere
tasarlanmıştır.
Başka elektrik donanımlarını veya
aksesuarlarını aracınıza takmadan önce
uyumluluklarını kontrol etmek için Bir
PEUGEOT yetkili satıcısı veya yetkili
ser visi ile iletişime geçiniz.
PEUGEOT aracınızın tamirinden veya
bağlanan tüm ek ekipmanların toplam
tüketiminin 10
mili amperi geçmesi başta
olmak üzere PEUGEOT tarafından
önerilmeyen ve talimatlarına uygun şekilde
takılmayan aksesuarların kullanılması
sebebiyle oluşabilecek arızaların
giderilmesinden doğan masrafların
sorumluluğunu kabul etmeyecektir.
İyi Bozuk Pense
Ön konsoldaki sigortalar
Sigorta kutusu, ön panelin altında (sol tarafta)
bulunur.
Sigortalara erişim
F Sol üstten, ardından sağdan çekerek kapağı
açın.
Arıza durumunda
Page 215 of 324
213
Sigortalar tablosu
SigortaNo. Puan
(A) İşlevler
F9 5Alarm, acil çağrı ve yardım çağrısı
F13 5Geri görüş kamerası ve park yardımı
F15 1512
V aksesuar prizi.
F16 15Çakmak.
F17 15Ses sistemi.
F18 20Dokunmatik ekran, CD çalar audio ve navigasyon sistemi.
F19 5Yağmur sensörü, aydınlık sensörü.
F20 5Havayastıkları.
F21 5Gösterge tablosu.
F22/F24 30İç/dış kilitler, ön ve arka.
F23 5Torpido gözü aydınlatması, makyaj aynası, ön ve arka tavan
lambaları.
F25/F27 15Ön/arka cam yıkayıcı pompası.
F26 15Korna.
F30 15Arka cam sileceği.
8
Arıza durumunda
Page 216 of 324
214

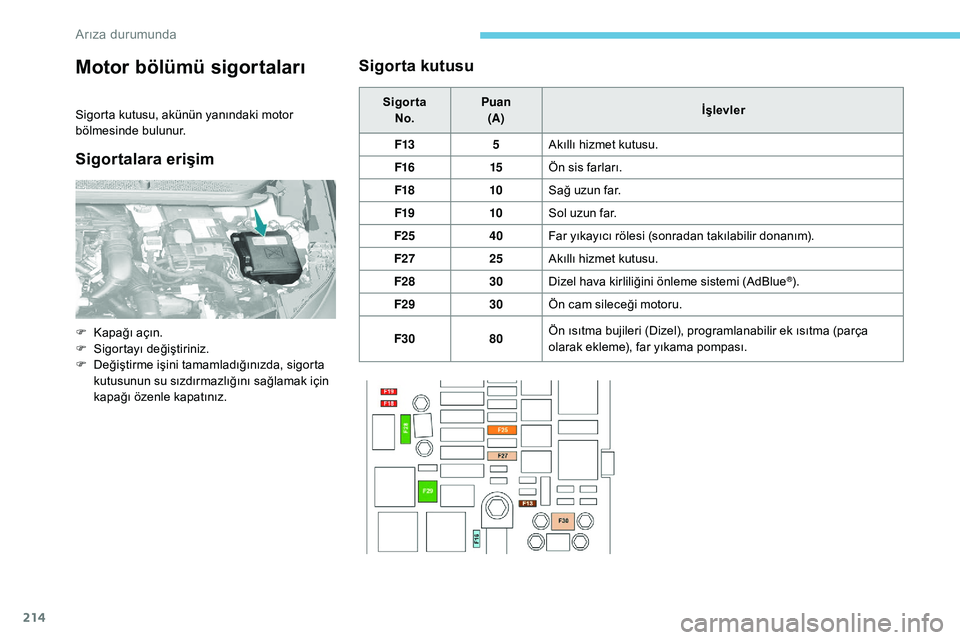

Motor bölümü sigortaları
Sigorta kutusu, akünün yanındaki motor
bölmesinde bulunur.
Sigortalara erişimSigorta kutusu
Sigorta
No. Puan
(A) İşlevler
F13 5Akıllı hizmet kutusu.
F16 15Ön sis farları.
F18 10Sağ uzun far.
F19 10Sol uzun far.
F25 40Far yıkayıcı rölesi (sonradan takılabilir donanım).
F27 25Akıllı hizmet kutusu.
F28 30Dizel hava kirliliğini önleme sistemi (AdBlue
®).
F29 30Ön cam sileceği motoru.
F30 80Ön ısıtma bujileri (Dizel), programlanabilir ek ısıtma (parça
olarak ekleme), far yıkama pompası.
F
K
apağı açın.
F
Sigor
tayı değiştiriniz.
F
D
eğiştirme işini tamamladığınızda, sigorta
kutusunun su sızdırmazlığını sağlamak için
kapağı özenle kapatınız.
Arıza durumunda
