119

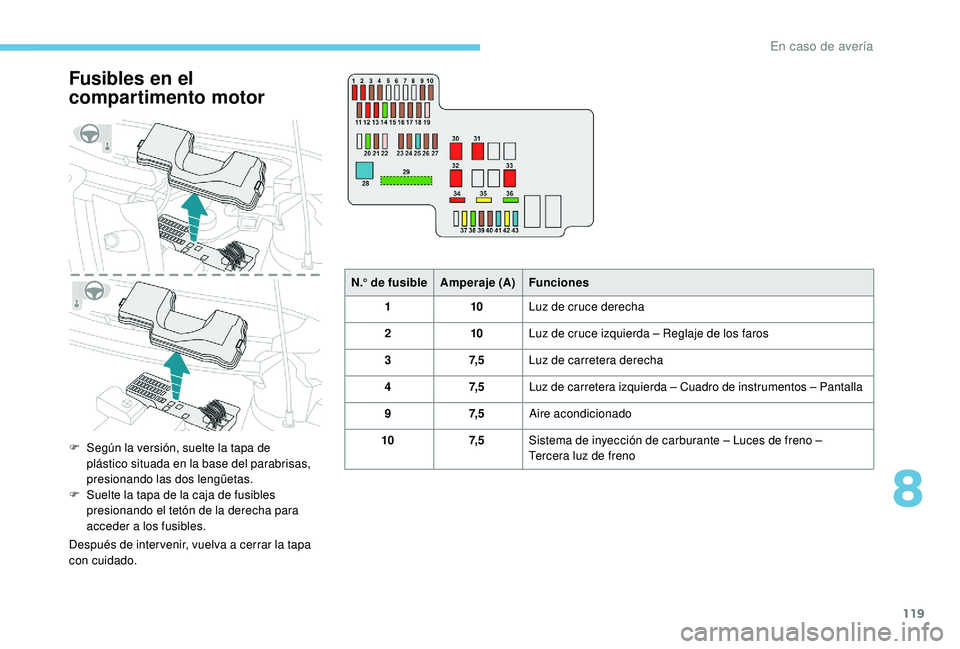

Fusibles en el
compartimento motor
F Según la versión, suelte la tapa de plástico situada en la base del parabrisas,
presionando las dos lengüetas.
F

S
uelte la tapa de la caja de fusibles
presionando el tetón de la derecha para
acceder a
los fusibles.
Después de inter venir, vuelva a
cerrar la tapa
con cuidado. N.° de fusible
Amperaje (A)Funciones
1 10Luz de cruce derecha
2 10Luz de cruce izquierda – Reglaje de los faros
3 7, 5Luz de carretera derecha
4 7, 5
Luz de carretera izquierda – Cuadro de instrumentos – Pantalla
97, 5Aire acondicionado
10 7, 5Sistema de inyección de carburante – Luces de freno –
Tercera luz de freno
8
En caso de avería

120

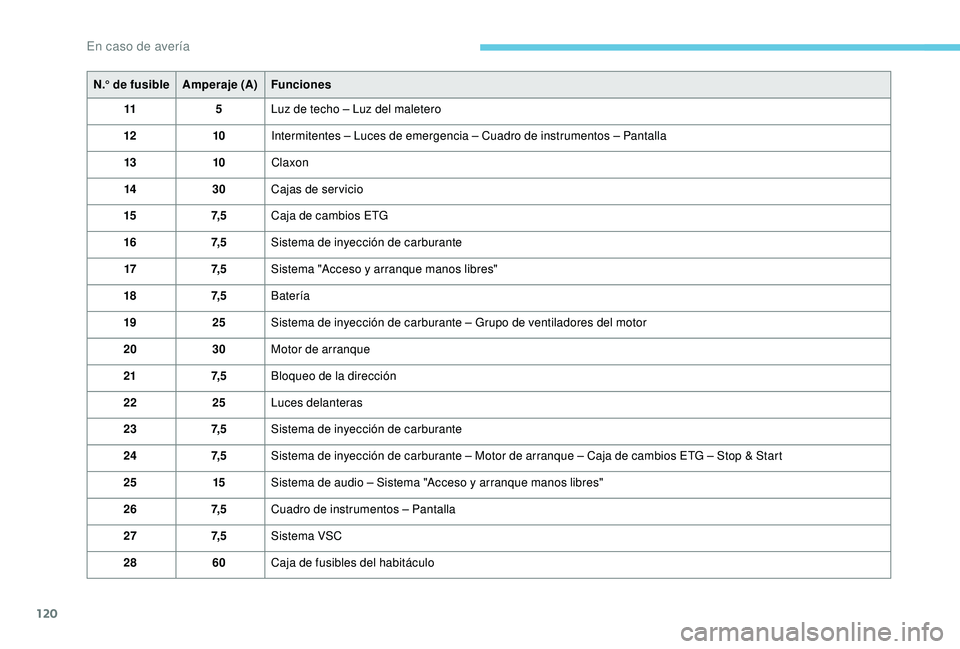

N.° de fusibleAmperaje (A)Funciones
11 5Luz de techo – Luz del maletero
12 10Intermitentes – Luces de emergencia – Cuadro de instrumentos – Pantalla
13 10Claxon
14 30Cajas de ser vicio
15 7, 5Caja de cambios ETG
16 7, 5Sistema de inyección de carburante
17 7, 5Sistema "Acceso y
arranque manos libres"
18 7, 5Batería
19 25Sistema de inyección de carburante – Grupo de ventiladores del motor
20 30Motor de arranque
21 7, 5Bloqueo de la dirección
22 25Luces delanteras
23 7, 5Sistema de inyección de carburante
24 7, 5Sistema de inyección de carburante – Motor de arranque – Caja de cambios ETG – Stop & Start
25 15Sistema de audio – Sistema "Acceso y
arranque manos libres"
26 7, 5Cuadro de instrumentos – Pantalla
27 7, 5Sistema VSC
28 60Caja de fusibles del habitáculo
En caso de avería

121

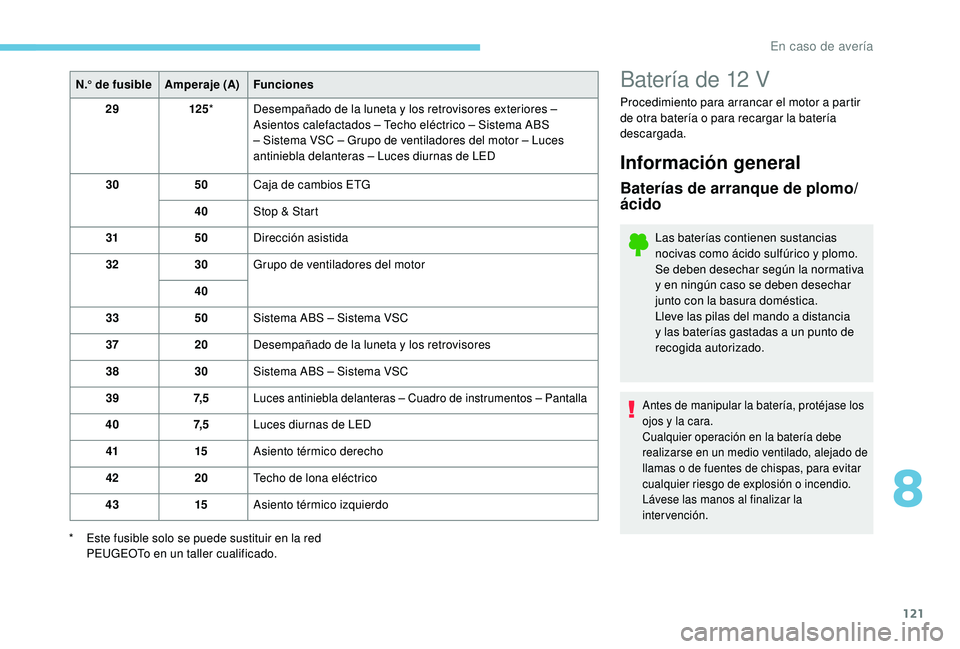

N.° de fusibleAmperaje (A)Funciones
29 125* Desempañado de la luneta y
los retrovisores exteriores –
Asientos calefactados – Techo eléctrico – Sistema ABS
– Sistema VSC – Grupo de ventiladores del motor – Luces
antiniebla delanteras – Luces diurnas de LED
30 50Caja de cambios ETG
40 Stop & Start
31 50Dirección asistida
32 30Grupo de ventiladores del motor
40
33 50Sistema ABS – Sistema VSC
37 20Desempañado de la luneta y
los retrovisores
38 30Sistema ABS – Sistema VSC
39 7, 5
Luces antiniebla delanteras – Cuadro de instrumentos – Pantalla
40 7, 5Luces diurnas de LED
41 15Asiento térmico derecho
42 20Techo de lona eléctrico
43 15Asiento térmico izquierdo
*

E

ste fusible solo se puede sustituir en la red
PEUGEOTo en un taller cualificado.
Batería de 12 V
Procedimiento para arrancar el motor a partir
de otra batería o para recargar la batería
descargada.
Información general
Baterías de arranque de plomo/
ácido
Las baterías contienen sustancias
nocivas como ácido sulfúrico y plomo.
Se deben desechar según la normativa
y
en ningún caso se deben desechar
junto con la basura doméstica.
Lleve las pilas del mando a
distancia
y
las baterías gastadas a un punto de
recogida autorizado.
Antes de manipular la batería, protéjase los
ojos y la cara.
Cualquier operación en la batería debe
realizarse en un medio ventilado, alejado de
llamas o


de fuentes de chispas, para evitar
cualquier riesgo de explosión o
incendio.
Lávese las manos al finalizar la
intervención.
8
En caso de avería

122

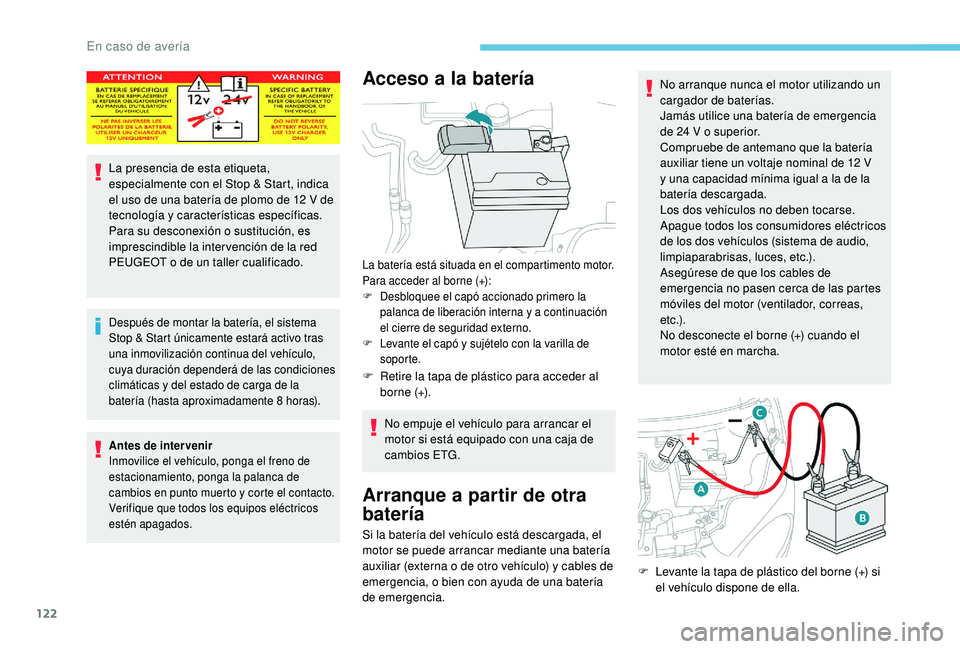

La presencia de esta etiqueta,
especialmente con el Stop & Start, indica
el uso de una batería de plomo de 12 V de
tecnología y


características específicas.
Para su desconexión o
sustitución, es
imprescindible la intervención de la red
PEUGEOT o
de un taller cualificado.
Después de montar la batería, el sistema
Stop & Start únicamente estará activo tras
una inmovilización continua del vehículo,
cuya duración dependerá de las condiciones
climáticas y del estado de carga de la
batería (hasta aproximadamente 8


horas).
Antes de intervenir
Inmovilice el vehículo, ponga el freno de
estacionamiento, ponga la palanca de
cambios en punto muerto y corte el contacto.
Verifique que todos los equipos eléctricos
estén apagados.
Acceso a la batería
La batería está situada en el compartimento motor.
Para acceder al borne (+):
F

D
esbloquee el capó accionado primero la
palanca de liberación interna y


a continuación
el cierre de seguridad externo.
F

L
evante el capó y sujételo con la varilla de
soporte.
F Retire la tapa de plástico para acceder al borne (+).
No empuje el vehículo para arrancar el
motor si está equipado con una caja de
cambios ETG.
Arranque a partir de otra
b atería
Si la batería del vehículo está descargada, el
motor se puede arrancar mediante una batería
auxiliar (externa o
de otro vehículo) y cables de
emergencia, o bien con ayuda de una batería
de emergencia. No arranque nunca el motor utilizando un
cargador de baterías.
Jamás utilice una batería de emergencia
de 24
V o superior.
Compruebe de antemano que la batería
auxiliar tiene un voltaje nominal de 12 V
y una capacidad mínima igual a la de la
batería descargada.
Los dos vehículos no deben tocarse.
Apague todos los consumidores eléctricos
de los dos vehículos (sistema de audio,
limpiaparabrisas, luces, etc.).
Asegúrese de que los cables de
emergencia no pasen cerca de las partes
móviles del motor (ventilador, correas,
e t c .) .
No desconecte el borne (+) cuando el
motor esté en marcha.
F
L
evante la tapa de plástico del borne (+) si
el vehículo dispone de ella.
En caso de avería

123

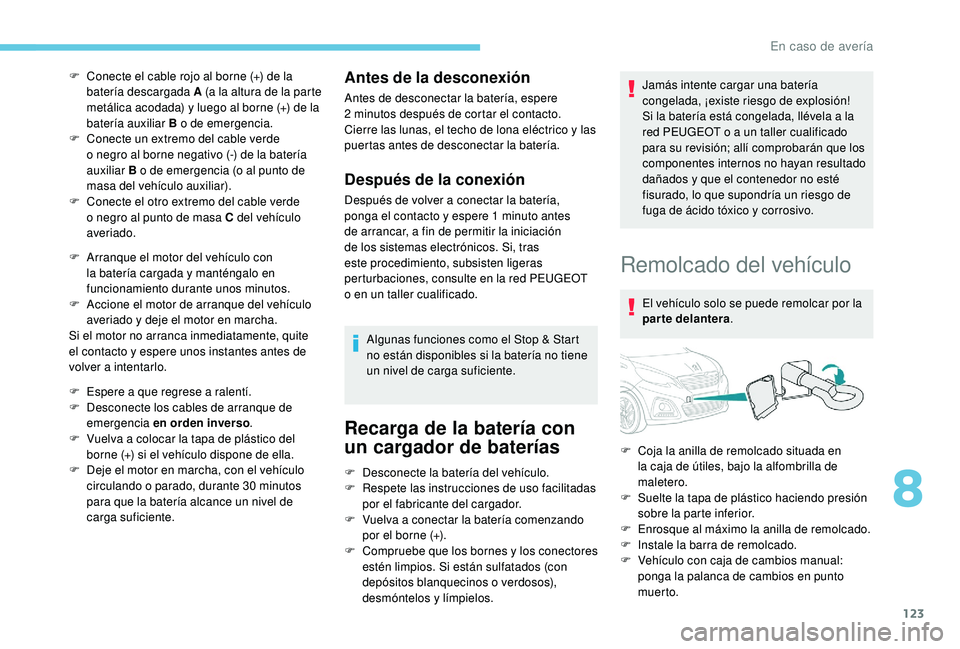

F Conecte el cable rojo al borne (+) de la batería descargada A (a la altura de la parte
metálica acodada) y luego al borne (+) de la
batería auxiliar B o


de emergencia.
F

C
onecte un extremo del cable verde
o
negro al borne negativo (-) de la batería
auxiliar B o
de emergencia (o al punto de
masa del vehículo auxiliar).
F

C
onecte el otro extremo del cable verde
o
negro al punto de masa C del vehículo
averiado.
F

A
rranque el motor del vehículo con
la batería cargada y


manténgalo en
funcionamiento durante unos minutos.
F

A
ccione el motor de arranque del vehículo
averiado y
deje el motor en marcha.
Si el motor no arranca inmediatamente, quite
el contacto y
espere unos instantes antes de
volver a
intentarlo.
F

E
spere a que regrese a ralentí.
F

D
esconecte los cables de arranque de
emergencia en orden inverso .
F

V
uelva a colocar la tapa de plástico del
borne (+) si el vehículo dispone de ella.
F

D
eje el motor en marcha, con el vehículo
circulando o


parado, durante 30

minutos
para que la batería alcance un nivel de
carga suficiente.Antes de la desconexión
Antes de desconectar la batería, espere
2 minutos después de cortar el contacto.
Cierre las lunas, el techo de lona eléctrico y
las
puertas antes de desconectar la batería.
Después de la conexión
Después de volver a conectar la batería,
p onga el contacto y espere 1 minuto antes
de arrancar, a fin de permitir la iniciación
de los sistemas electrónicos. Si, tras
este procedimiento, subsisten ligeras
perturbaciones, consulte en la red PEUGEOT
o
en un taller cualificado. Algunas funciones como el Stop & Start
no están disponibles si la batería no tiene
un nivel de carga suficiente.
Recarga de la batería con
un cargador de baterías
Jamás intente cargar una batería
congelada, ¡existe riesgo de explosión!
Si la batería está congelada, llévela a la
red PEUGEOT o
a un taller cualificado
para su revisión; allí comprobarán que los
componentes internos no hayan resultado
dañados y
que el contenedor no esté
fisurado, lo que supondría un riesgo de
fuga de ácido tóxico y
corrosivo.
Remolcado del vehículo
El vehículo solo se puede remolcar por la
parte delantera.
F

D

esconecte la batería del vehículo.
F

R

espete las instrucciones de uso facilitadas
por el fabricante del cargador.
F

V

uelva a

conectar la batería comenzando
por el borne (+).
F

C

ompruebe que los bornes y


los conectores
estén limpios. Si están sulfatados (con
depósitos blanquecinos o


verdosos),
desmóntelos y


límpielos. F

C
oja la anilla de remolcado situada en
la caja de útiles, bajo la alfombrilla de
maletero.
F

S
uelte la tapa de plástico haciendo presión
sobre la parte inferior.
F

E
nrosque al máximo la anilla de remolcado.
F

I

nstale la barra de remolcado.
F

V
ehículo con caja de cambios manual:
ponga la palanca de cambios en punto
muer to.
8
En caso de avería

124

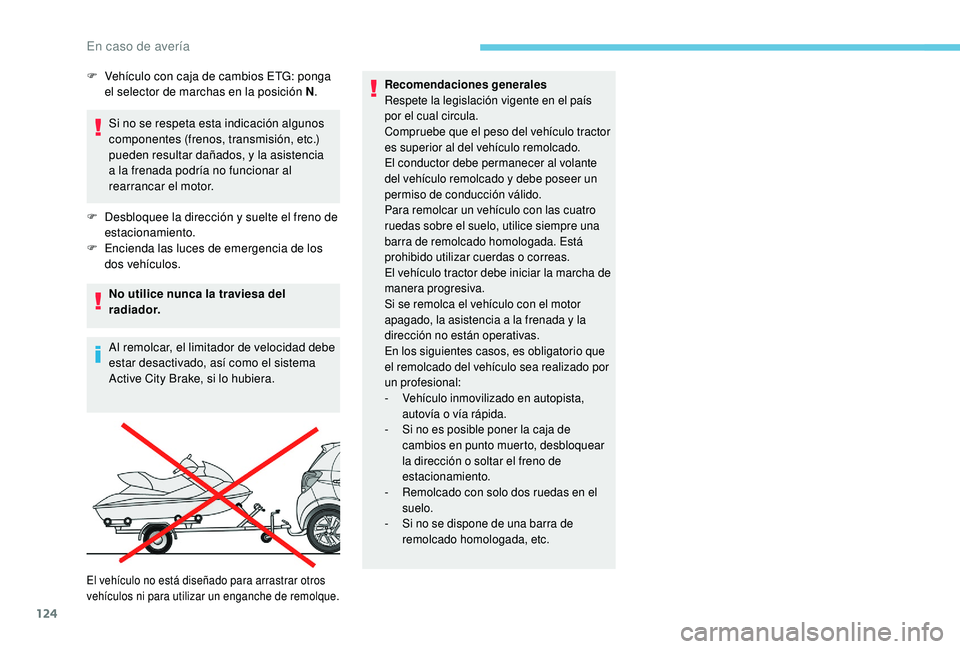

Si no se respeta esta indicación algunos
componentes (frenos, transmisión, etc.)
pueden resultar dañados, y la asistencia
a la frenada podría no funcionar al
rearrancar el motor.
F

D
esbloquee la dirección y suelte el freno de
estacionamiento.
F

E
ncienda las luces de emergencia de los
dos vehículos.
No utilice nunca la traviesa del
radiador.
Al remolcar, el limitador de velocidad debe
estar desactivado, así como el sistema
Active City Brake, si lo hubiera.
Recomendaciones generales
Respete la legislación vigente en el país
por el cual circula.
Compruebe que el peso del vehículo tractor
es superior al del vehículo remolcado.
El conductor debe permanecer al volante
del vehículo remolcado y
debe poseer un
permiso de conducción válido.
Para remolcar un vehículo con las cuatro
ruedas sobre el suelo, utilice siempre una
barra de remolcado homologada. Está
prohibido utilizar cuerdas o


correas.
El vehículo tractor debe iniciar la marcha de
manera progresiva.
Si se remolca el vehículo con el motor
apagado, la asistencia a
la frenada y la
dirección no están operativas.
En los siguientes casos, es obligatorio que
el remolcado del vehículo sea realizado por
un profesional:
-

V
ehículo inmovilizado en autopista,
autovía o
vía rápida.
-

S
i no es posible poner la caja de
cambios en punto muerto, desbloquear
la dirección o
soltar el freno de
estacionamiento.
-

R
emolcado con solo dos ruedas en el
suelo.
-

S
i no se dispone de una barra de
remolcado homologada, etc.F Vehículo con caja de cambios ETG: ponga el selector de marchas en la posición N .
El vehículo no está diseñado para arrastrar otros
vehículos ni para utilizar un enganche de remolque.
En caso de avería

125

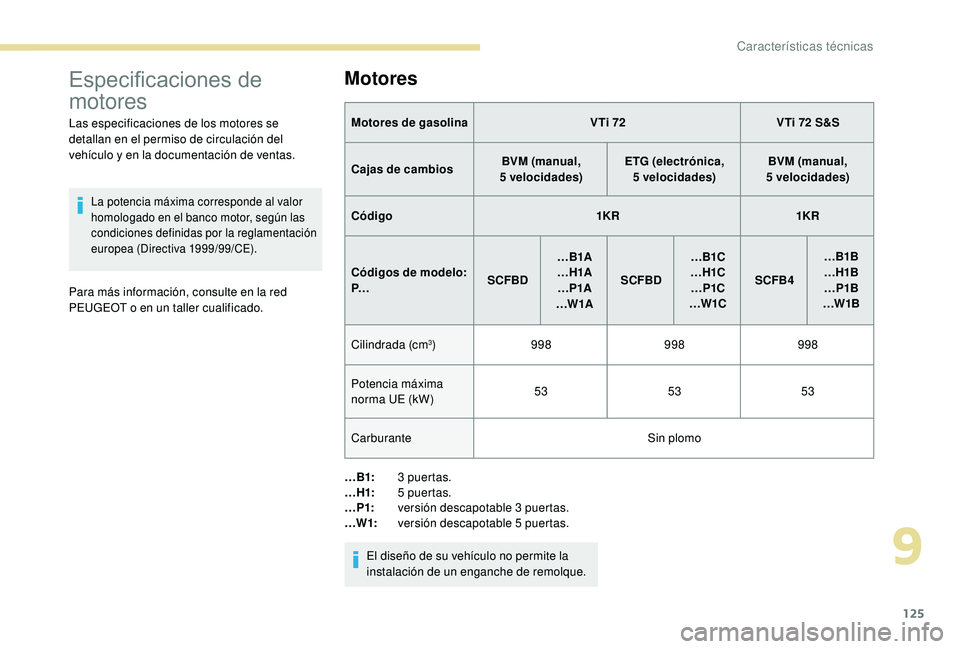

Especificaciones de
motores
Las especificaciones de los motores se
detallan en el permiso de circulación del
vehículo y en la documentación de ventas.
La potencia máxima corresponde al valor
homologado en el banco motor, según las
condiciones definidas por la reglamentación
europea (Directiva 1999/99/CE).
Para más información, consulte en la red
PEUGEOT o en un taller cualificado.
Motores
Motores de gasolina VTi 72VTi 72 S&S
Cajas de cambios BVM (manual,
5


velocidades)ETG (electrónica,
5


velocidades)BVM (manual,
5


velocidades)
Código 1KR1KR
Códigos de modelo:
P… SCFBD…B1A
…H1A …P1A
…W1A SCFBD …B1C
…H1C …P1C
…W1C SCFB4 …B1B
…H1B …P1B
…W1B
Cilindrada (cm
3) 998 998998
Potencia máxima
norma UE (kW) 53
5353
Carburante Sin plomo
…B1: 3


puertas.
…H1: 5


puertas.
…P1: versión descapotable 3


puertas.
…W1: versión descapotable 5


puertas.
El diseño de su vehículo no permite la
instalación de un enganche de remolque.
9
Características técnicas

126

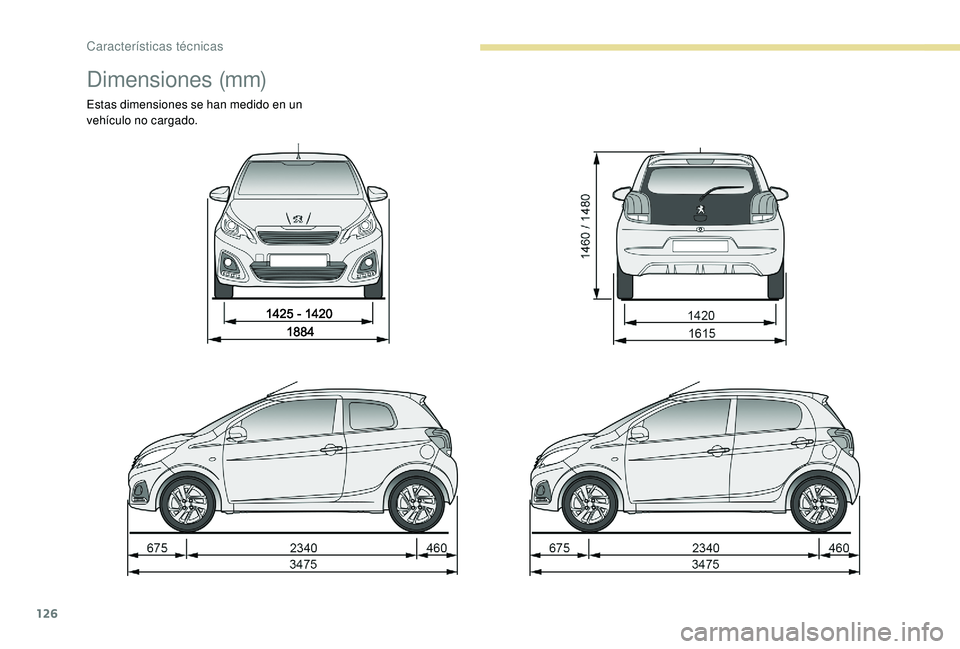

Dimensiones (mm)
Estas dimensiones se han medido en un
vehículo no cargado.
Características técnicas
