PREGRADNI ZIDOVI
(za verzije/tržišta, gde je predviđeno)
VERZIJE CARGO

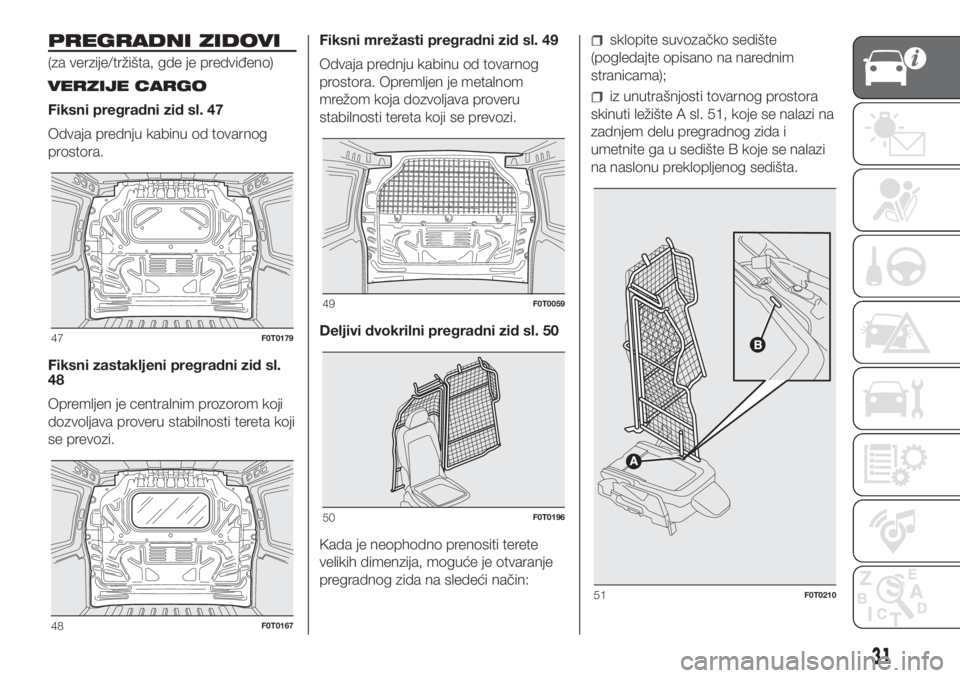

Fiksni pregradni zid sl. 47
Odvaja prednju kabinu od tovarnog
prostora.
Fiksni zastakljeni pregradni zid sl.
48
Opremljen je centralnim prozorom koji
dozvoljava proveru stabilnosti tereta koji
se prevozi.Fiksni mrežasti pregradni zid sl. 49
Odvaja prednju kabinu od tovarnog
prostora. Opremljen je metalnom
mrežom koja dozvoljava proveru
stabilnosti tereta koji se prevozi.
Deljivi dvokrilni pregradni zid sl. 50
Kada je neophodno prenositi terete
velikih dimenzija, moguće je otvaranje
pregradnog zida na sledeći način:
sklopite suvozačko sedište
(pogledajte opisano na narednim
stranicama);
iz unutrašnjosti tovarnog prostora
skinuti ležište A sl. 51, koje se nalazi na
zadnjem delu pregradnog zida i
umetnite ga u sedište B koje se nalazi
na naslonu preklopljenog sedišta.
47F0T0179
48F0T0167
49F0T0059
50F0T0196
51F0T0210
31

Za vraćanje pregradnog zida izvedite
istu radnju suprotnim redosledom
od prethodno opisanog.
MERDEVINE ZA ZAŠTITU
VOZAČA
(za verzije/tržišta, gde je predviđeno)
Kod nekih verzija postoje fiksne
merdevine sl. 52 koje omogućavaju
zaštitu vozača u slučaju nestabilnosti
tereta koji se prenosi, sem toga
omogućavaju dodatno proširenje
raspoloživosti tereta sa strane
suvozača.VERZIJE COMBI
(za verzije/tržišta, gde je predviđeno)
Fiksni pregradni zid sl. 53
Nalazi se iza naslona zadnjih sedišta.
FIKSIRANJE TERETA
Zbog lakšeg fiksiranja tereta postoje
kopče (broj se menja u zavisnosti od
ostatka opreme) pričvršćene za pod:
verzije Cargo sl. 54;Verzije Combi sl. 55.
SAVETI ZA UTOVAR
Neke jednostavne mere mogu da
poboljšaju bezbednost i udobnost u
vožnji, vek trajanja vozila: - rasporedite
teret na platformi ujednačeno: kada
je neophodno da se koncentriše u
samo jednoj zoni, izaberite srednji deo
između dve osovine; - na kraju, imajte
na umu da na dinamičko ponašanje
vozila utiče transportovani teret:
naročito se produžavaju dužine
kočenja, posebno pri velikoj brzini.
24) 25) 26) 27)
52F0T0177
53F0T0195
54F0T0057
55F0T0058
32
UPOZNAVANJE SA VOZILOM

PAŽNJA
24)Nepravilnosti puta i snažno kočenje
mogu biti uzrok iznenadnih pomeranja
prtljaga što može biti opasno za vozača i
putnike: pre polaska proverite da li je
prtljag čvrsto vezan, korišćenjem
predviđenih kuka koje se nalaze na podu
za pričvršćivanje koristite metalne žice,
sajle ili kaiševe robusnosti koja odgovara
težini predmeta koje treba fiksirati.
25)I u slučaju vozila parkiranog na strmom
usponu ili bočnom nagibu, otvaranje
zadnjih ili bočnih vrata može izazvati
iznenadno ispadanje predmeta koji nisu
vezani.
26)Ako želite da nosite benzin u kanistru,
potrebno je da to uradite u skladu sa
zakonskim propisima, koristeći isključivo
homologizovane kanistre i pravilno fiksirane
na ušice za fiksiranje prtljaga. Čak i tako
se povećava opasnost od požara u slučaju
nezgode.
27)Svako od ovih ograničenja treba da
bude prisutno i u svakom slučaju, NIKADA
NE SME DA SE PRESKOČI. Naročito
proverite da ne pređete maksimalnu
dozvoljenu težinu na prednjim i zadnjim
osama prilikom smeštanja tereta u vozilo
(naročito ako vozilo ima specifičnu
konstrukciju).
PRTLJAŽNIK
OTVARANJE IZNUTRA U
HITNIM SLUČAJEVIMA
U hitnim slučajevima prtljažnik je
moguće otvoriti iz unutrašnjosti vozila,
na sledeći način:
otvorite bočna klizna vrata i
preklopite naslon zadnjih sedišta tako
da pristupite teretnom prostoru (verzije
Combi);
ili
otvorite bočna klizna vrata (verzije
Cargo);
pokrenite uređaj A sl. 56 smešten sa
unutrašnje strane desnog krila vrata;
otvorite levo krilo pokretanjem
odgovarajuće ručice (pogledajte
opisano u paragrafu "Vrata" u ovom
poglavlju).
28) 29)
SKIDANJE ZADNJE
POLICE (Verzije combi)
(za verzije/tržišta, gde je predviđeno)

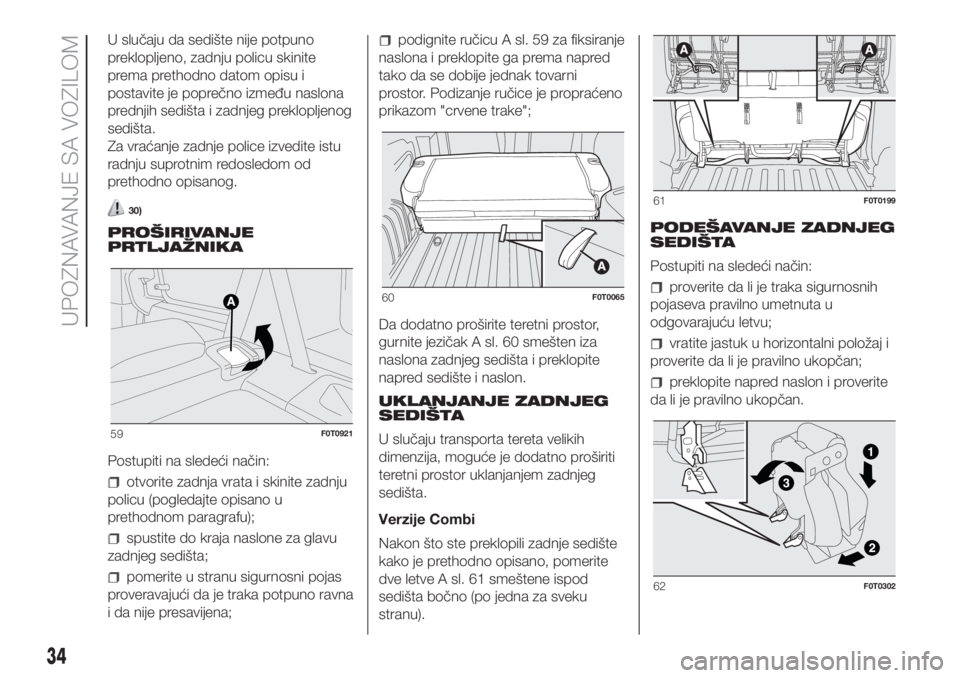

Zadnja polica sl. 57 se sastoji iz dva
dela. Za potpuno skidanje postupite na
sledeći način:
otvorite krila zadnjih vrata; podignite
prednji deo A sl. 57 oslobađajući klin
A sl. 58 iz ležišta F sl. 58;
podignite zadnji deo B sl. 57
oslobađajući klinoveBiCsl.58iz
ležištaDiEsl.58;
56F0T0060
57F0T0062
58F0T0456
33

U slučaju da sedište nije potpuno
preklopljeno, zadnju policu skinite
prema prethodno datom opisu i
postavite je poprečno između naslona
prednjih sedišta i zadnjeg preklopljenog
sedišta.
Za vraćanje zadnje police izvedite istu
radnju suprotnim redosledom od
prethodno opisanog.
30)
PROŠIRIVANJE
PRTLJAŽNIKA
Postupiti na sledeći način:
otvorite zadnja vrata i skinite zadnju
policu (pogledajte opisano u
prethodnom paragrafu);
spustite do kraja naslone za glavu
zadnjeg sedišta;
pomerite u stranu sigurnosni pojas
proveravajući da je traka potpuno ravna
i da nije presavijena;

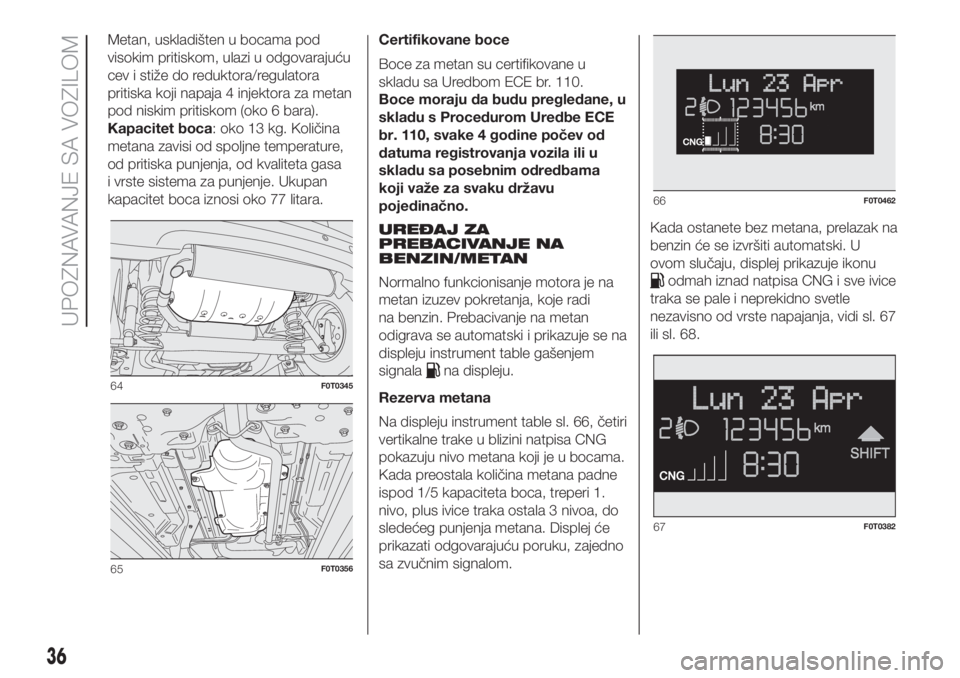

podignite ručicu A sl. 59 za fiksiranje
naslona i preklopite ga prema napred
tako da se dobije jednak tovarni
prostor. Podizanje ručice je propraćeno
prikazom "crvene trake";
Da dodatno proširite teretni prostor,
gurnite jezičak A sl. 60 smešten iza
naslona zadnjeg sedišta i preklopite
napred sedište i naslon.
UKLANJANJE ZADNJEG
SEDIŠTA
U slučaju transporta tereta velikih
dimenzija, moguće je dodatno proširiti
teretni prostor uklanjanjem zadnjeg
sedišta.
Verzije Combi
Nakon što ste preklopili zadnje sedište
kako je prethodno opisano, pomerite
dve letve A sl. 61 smeštene ispod
sedišta bočno (po jedna za sveku
stranu).PODEŠAVANJE ZADNJEG
SEDIŠTA
Postupiti na sledeći način:
proverite da li je traka sigurnosnih
pojaseva pravilno umetnuta u
odgovarajuću letvu;
vratite jastuk u horizontalni položaj i
proverite da li je pravilno ukopčan;
preklopite napred naslon i proverite
da li je pravilno ukopčan.
59F0T0921
60F0T0065
61F0T0199
62F0T0302
34
UPOZNAVANJE SA VOZILOM

Ispod jastuka deljivog sedišta
predviđeno je da postoji je ideogram (sl.
62) koji opisuje manevar ponovnog
ukopčavanja u letve zavrnute u pod.
PAŽNJA
28)Ukoliko putujete u predelima gde je
otežano snabdevanje gorivom i želite
da prevozite rezervu goriva u kanistru,
potrebno je da to uradite u skladu sa
zakonskim propisima, koristeći isključivo
homologizovane kanistre i pravilno
fiksirane. Čak i tako se povećava opasnost
od požara u slučaju nezgode.
29)Pri upotrebi prtljažnika ne prelazite
nikada maksimalna dozvoljena opterećenja,
pogledajte poglavlje "Tehnički podaci".
Pored ovoga, uverite se da li su predmeti
koji se nalaze u prtljažniku dobro
postavljeni, kako biste izbegli da prilikom
naglog kočenja krenu prema napred,
nanoseći povrede putnicima.
30)Najstrože je zabranja upotreba zadnjeg
sedišta sa preklopljenim naslonom za
prevoz tereta ili prtljaga. Teret bi se mogao
pokrenuti prema naslonu prednjih sedišta
nanoseći povrede putnicima.
VOZILO SA
POGONOM NA
METAN (Natural
Power)
31) 32) 33)
5) 6) 7)
UVOD
Verzija „Natural Power” Fiat Fiorino ima
dva sistema napajanja: jedan na benzin
i jedan na prirodni gas (metan).
Odabir načina napajanja
Fiat Fiorino Natural Power je
konfigurisan za normalan rad na metan.
Kad je metan blizu kraja i pritisak boca
je blizu dostizanja granice pravilnog
rada, automatski dolazi do prelaza na
benzin.
Motor se uvek pokreće na benzin a,
potom, kada se dostignu optimalni
uslovi, automatski prelazi na metan
(temperatura vode motora, minimalan
broj obrtaja) za prelazak na metan.
Iz tog razloga je potrebno da uvek u
rezervoaru ima dovoljno benzina
(najmanje 1/4 kapaciteta) kako se ne bi
oštetila pumpa.Stoga je neophodno da uvek imate
benzina u rezervoaru.
Uređaj za prebacivanje na benzin/
metan sl. 63, postavljen među
komandama na tabli, omogućava izbor
rada na benzin. Nije predviđen
automatski prelaz na rad na metan u
slučaju da se potroši benzin.
UPOZORENJE Ukoliko osetite miris
gasa, prebacite se sa metana na benzin
i odmah se uputite u najbliži ovlašćeni
Fiatov servis radi vršenja kontrola za
otklanjanje kvarova na uređaju.
BOCE
Vozilo je opremljeno sa dve boce
(ukupni kapacitet je otprilike 77 litara)
koje su smeštene ispod poda i
zaštićene sa dva specifična štitnika.
Boce sl. 64 i sl. 65 koji sadrži metan u
komprimovanom gasnom stanju
(pritisak od 200 bara nominalnih pri
15°C).
63F0T0343
35

Metan, uskladišten u bocama pod
visokim pritiskom, ulazi u odgovarajuću
cev i stiže do reduktora/regulatora
pritiska koji napaja 4 injektora za metan
pod niskim pritiskom (oko 6 bara).
Kapacitet boca: oko 13 kg. Količina
metana zavisi od spoljne temperature,
od pritiska punjenja, od kvaliteta gasa
i vrste sistema za punjenje. Ukupan
kapacitet boca iznosi oko 77 litara.Certifikovane boce
Boce za metan su certifikovane u
skladu sa Uredbom ECE br. 110.
Boce moraju da budu pregledane, u
skladu s Procedurom Uredbe ECE
br. 110, svake 4 godine počev od
datuma registrovanja vozila ili u
skladu sa posebnim odredbama
koji važe za svaku državu
pojedinačno.
UREĐAJ ZA
PREBACIVANJE NA
BENZIN/METAN
Normalno funkcionisanje motora je na
metan izuzev pokretanja, koje radi
na benzin. Prebacivanje na metan
odigrava se automatski i prikazuje se na
displeju instrument table gašenjem
signala
na displeju.
Rezerva metana
Na displeju instrument table sl. 66, četiri
vertikalne trake u blizini natpisa CNG
pokazuju nivo metana koji je u bocama.
Kada preostala količina metana padne
ispod 1/5 kapaciteta boca, treperi 1.
nivo, plus ivice traka ostala 3 nivoa, do
sledećeg punjenja metana. Displej će
prikazati odgovarajuću poruku, zajedno
sa zvučnim signalom.Kada ostanete bez metana, prelazak na
benzin će se izvršiti automatski. U
ovom slučaju, displej prikazuje ikonu
odmah iznad natpisa CNG i sve ivice
traka se pale i neprekidno svetle
nezavisno od vrste napajanja, vidi sl. 67
ili sl. 68.
64F0T0345
65F0T0356
66F0T0462
67F0T0382
36
UPOZNAVANJE SA VOZILOM

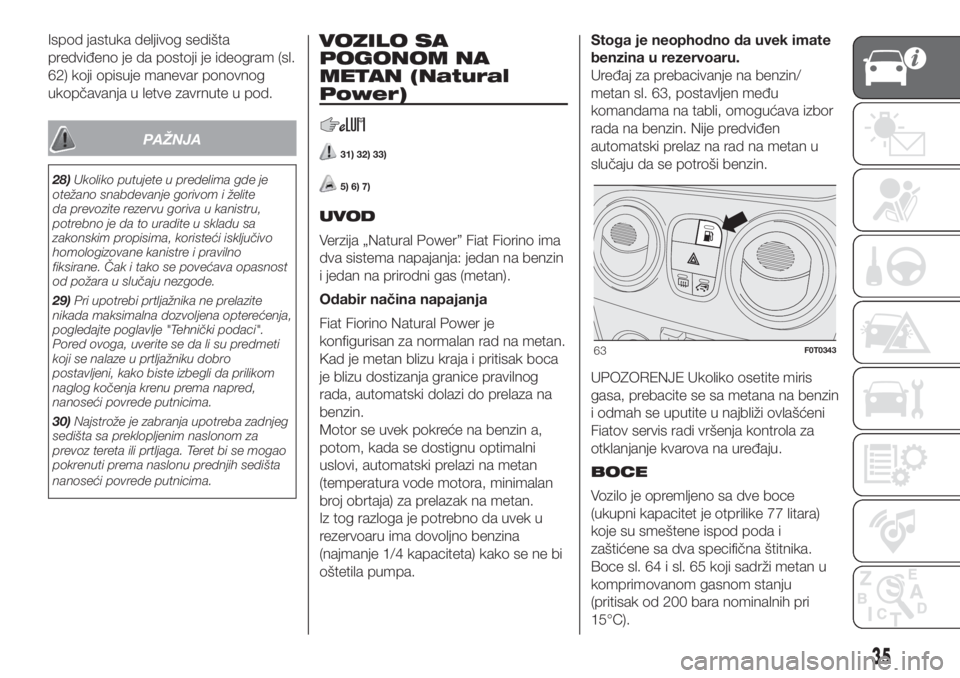

Ako se izričito želi koristiti napajanje
benzinom, neophodno je pritisnuti
odgovarajući taster sl. 69 među
komandama na tabli. Paljenje LED
lampice na tasteru pokazuje da je
zahtev za prelazak izvršen pravilno.
Efikasan prelaz na izabrano napajanje
obaviće se u funkciji uslova korišćenja
vozila, kao garancija prebacivanja sa
apsolutnom sigurnošću, i potvrdiće se
paljenjem / gašenjem lampice
na
instrument table.Ručno biranje načina rada sa
benzina na metan i obrnuto, aktivira
se samo ako je režim motora ispod
2.000 obrtaja u minuti.
Inače, u slučaju pokretanja motora
kada je spoljna temperatura niža od
–10°C, vreme prelaska sa benzina na
LPG će biti duže kako bi se
reduktor/regulator pritiska dovoljno
zagrejao.
UPOZORENJE Ako se prebacivanje
odigra u fazi ubrzavanja ili restartovanja,
može se uočiti kratko slabljenje
(opadanje snage).
PAŽNJA
31)Fiat Fiorino Natural Power je opremljen
uređajem na metan pod visokim pritiskom,
projektovanim da radi na nominalnoj
vrednosti od 200 bara. Opasno je forsirati
uređaj na viši pritisak. Prilikom vuče ili
podizanja vozila, kako se ne bi oštetili
delovi uređaja za metan, potrebno je da se
pridržavate uputstava navedenih u
priručniku u poglavlju: „Vuča vozila“. U
slučaju kvara na uređaju za metan, obratite
se ovlašćenom Fiatovom servisu. Nemojte
vršiti izmene u konfiguraciji ili na delovima
uređaja na metan: oni su napravljeni
isključivo za Fiat Fiorino Natural Power.
Upotreba neoriginalnih delova ili materijala
može ugroziti pravilan rad i ugorziti
bezbednost.32)U slučaju farbanja u peći, boce moraju
biti skinute s vozila i potom vraćene u
ovlašćenom Fiatovom servisu. Iako uređaj
za metan ima brojne sigurnosne uređaje,
savetuje se da zatvorite ručnu slavinu
na bocama svaki put kada se vozilo odlaže
na duži period, kada se prevozi na drugim
sredstvima ili kada se šlepa usled kvara
ili nezgode.
33)Ukoliko osetite miris gasa, prebacite se
sa metana na benzin i odmah se uputite
u najbliži ovlašćeni Fiatov servis radi vršenja
kontrola za otklanjanje kvarova na uređaju.
PAŽNJA
5)Nezavisno od vrste pogona koji je u
upotrebi prilikom poslednjeg korišćenja
vozila, pri narednom paljenju, nakon
početne faze sa benzinom, automatski će
se preći na metan.
6)U trenutku prelaska, čuće se metalni
zvuk koji dolazi iz ventila za dovođenje
pritiska u kolo (uočljivije sa ključem u
položaju MAR). Za gore opisane
komutacije, potpuno je normalno da dođe
do kašenjenja između kuckanja ventila i
gašenja pokazatelja na instrument tabli.
7)Nemojte vršiti prelazak sa jednog na
drugi režim napajanja tokom paljenja vozila.
68F0T0383
69F0T0343
37

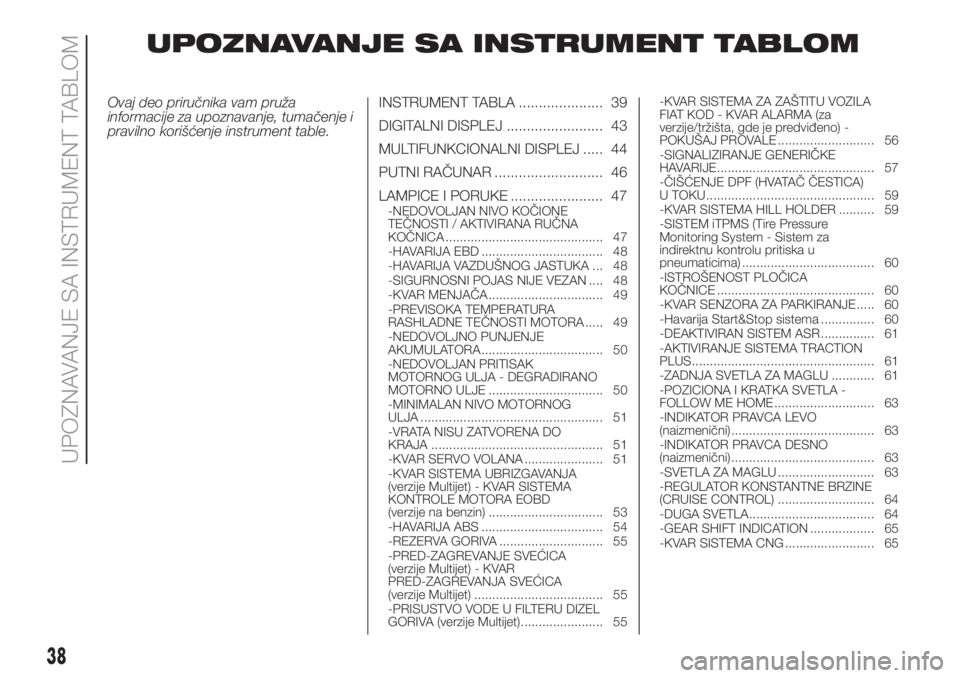

UPOZNAVANJE SA INSTRUMENT TABLOM
Ovaj deo priručnika vam pruža
informacije za upoznavanje, tumačenje i
pravilno korišćenje instrument table.INSTRUMENT TABLA ..................... 39
DIGITALNI DISPLEJ ........................ 43
MULTIFUNKCIONALNI DISPLEJ ..... 44
PUTNI RAČUNAR ........................... 46
LAMPICE I PORUKE ....................... 47
-NEDOVOLJAN NIVO KOČIONE
TEČNOSTI / AKTIVIRANA RUČNA
KOČNICA ............................................ 47
-HAVARIJA EBD .................................. 48
-HAVARIJA VAZDUŠNOG JASTUKA ... 48
-SIGURNOSNI POJAS NIJE VEZAN .... 48
-KVAR MENJAČA ................................ 49
-PREVISOKA TEMPERATURA
RASHLADNE TEČNOSTI MOTORA ..... 49
-NEDOVOLJNO PUNJENJE
AKUMULATORA .................................. 50
-NEDOVOLJAN PRITISAK
MOTORNOG ULJA - DEGRADIRANO
MOTORNO ULJE ................................ 50
-MINIMALAN NIVO MOTORNOG
ULJA ................................................... 51
-VRATA NISU ZATVORENA DO
KRAJA ................................................ 51
-KVAR SERVO VOLANA ...................... 51
-KVAR SISTEMA UBRIZGAVANJA
(verzije Multijet) - KVAR SISTEMA
KONTROLE MOTORA EOBD
(verzije na benzin) ................................ 53
-HAVARIJA ABS .................................. 54
-REZERVA GORIVA ............................. 55
-PRED-ZAGREVANJE SVEĆICA
(verzije Multijet) - KVAR
PRED-ZAGREVANJA SVEĆICA
(verzije Multijet) .................................... 55
-PRISUSTVO VODE U FILTERU DIZEL
GORIVA (verzije Multijet)....................... 55-KVAR SISTEMA ZA ZAŠTITU VOZILA
FIAT KOD - KVAR ALARMA (za
verzije/tržišta, gde je predviđeno) -
POKUŠAJ PROVALE ........................... 56
-SIGNALIZIRANJE GENERIČKE
HAVARIJE............................................ 57
-ČIŠĆENJE DPF (HVATAČ ČESTICA)
U TOKU............................................... 59
-KVAR SISTEMA HILL HOLDER .......... 59
-SISTEM iTPMS (Tire Pressure
Monitoring System - Sistem za
indirektnu kontrolu pritiska u
pneumaticima) ..................................... 60
-ISTROŠENOST PLOČICA
KOČNICE ............................................ 60
-KVAR SENZORA ZA PARKIRANJE ..... 60
-Havarija Start&Stop sistema ............... 60
-DEAKTIVIRAN SISTEM ASR ............... 61
-AKTIVIRANJE SISTEMA TRACTION
PLUS................................................... 61
-ZADNJA SVETLA ZA MAGLU ............ 61
-POZICIONA I KRATKA SVETLA -
FOLLOW ME HOME ............................ 63
-INDIKATOR PRAVCA LEVO
(naizmenični) ........................................ 63
-INDIKATOR PRAVCA DESNO
(naizmenični) ........................................ 63
-SVETLA ZA MAGLU ........................... 63
-REGULATOR KONSTANTNE BRZINE
(CRUISE CONTROL) ........................... 64
-DUGA SVETLA................................... 64
-GEAR SHIFT INDICATION .................. 65
-KVAR SISTEMA CNG ......................... 65
38
UPOZNAVANJE SA INSTRUMENT TABLOM
