2018 FIAT FIORINO Knjižica za upotrebu i održavanje (in Serbian)

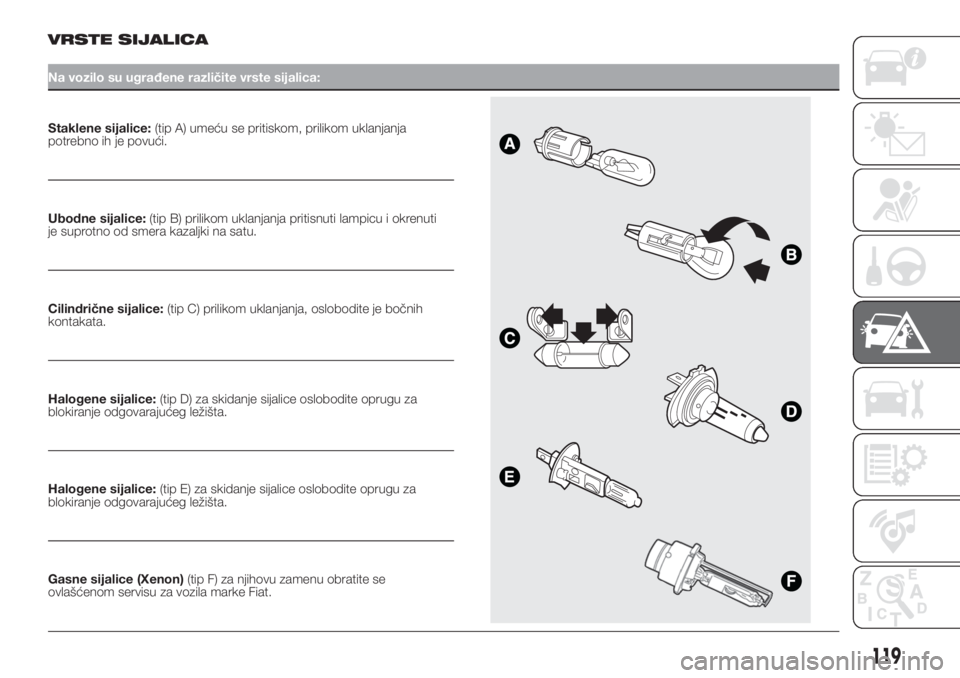

VRSTE SIJALICA
Na vozilo su ugrađene različite vrste sijalica:
Staklene sijalice:(tip A) umeću se pritiskom, prilikom uklanjanja
potrebno ih je povući.
Ubodne sijalice:(tip B) prilikom uklanjanja pritisnuti lampicu i okrenuti
je suprotno od smera kazaljki na satu.
Cilindrične sijalice:(tip C) prilikom uklanjanja, oslobodite je bočnih
kontakata.
Halogene sijalice:(tip D) za skidanje sijalice oslobodite oprugu za
blokiranje odgovarajućeg ležišta.
Halogene sijalice:(tip E) za skidanje sijalice oslobodite oprugu za
blokiranje odgovarajućeg ležišta.
Gasne sijalice (Xenon)(tip F) za njihovu zamenu obratite se
ovlašćenom servisu za vozila marke Fiat.
.
119

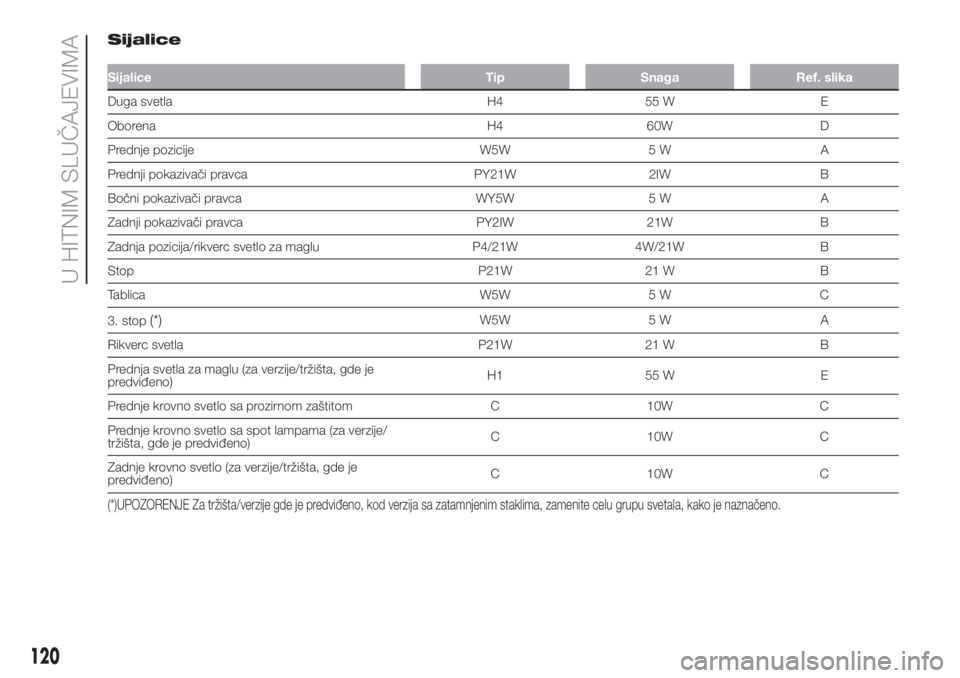

Sijalice
Sijalice Tip Snaga Ref. slika
Duga svetla H4 55 W E
Oborena H4 60W D
Prednje pozicije W5W 5 W A
Prednji pokazivači pravca PY21W 2IW B
Bočni pokazivači pravca WY5W 5 W A
Zadnji pokazivači pravca PY2IW 21W B
Zadnja pozicija/rikverc svetlo za maglu P4/21W 4W/21W B
Stop P21W 21 W B
Tablica W5W 5 W C
3. stop
(*)W5W 5 W A
Rikverc svetla P21W 21 W B
Prednja svetla za maglu (za verzije/tržišta, gde je
predviđeno)H1 55 W E
Prednje krovno svetlo sa prozirnom zaštitom C 10W C
Prednje krovno svetlo sa spot lampama (za verzije/
tržišta, gde je predviđeno)C 10W C
Zadnje krovno svetlo (za verzije/tržišta, gde je
predviđeno)C 10W C
(*)UPOZORENJE Za tržišta/verzije gde je predviđeno, kod verzija sa zatamnjenim staklima, zamenite celu grupu svetala, kako je naznačeno.
120
U HITNIM SLUČAJEVIMA

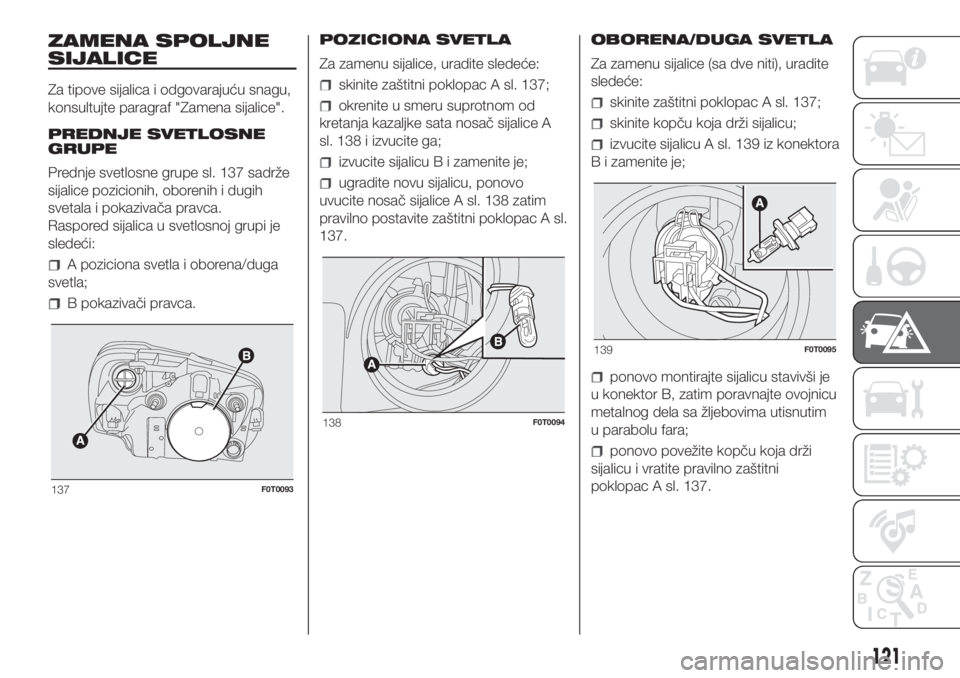

ZAMENA SPOLJNE
SIJALICE
Za tipove sijalica i odgovarajuću snagu,
konsultujte paragraf "Zamena sijalice".
PREDNJE SVETLOSNE
GRUPE
Prednje svetlosne grupe sl. 137 sadrže
sijalice pozicionih, oborenih i dugih
svetala i pokazivača pravca.
Raspored sijalica u svetlosnoj grupi je
sledeći:
A poziciona svetla i oborena/duga
svetla;
B pokazivači pravca.POZICIONA SVETLA
Za zamenu sijalice, uradite sledeće:
skinite zaštitni poklopac A sl. 137;
okrenite u smeru suprotnom od
kretanja kazaljke sata nosač sijalice A
sl. 138 i izvucite ga;
izvucite sijalicu B i zamenite je;
ugradite novu sijalicu, ponovo
uvucite nosač sijalice A sl. 138 zatim
pravilno postavite zaštitni poklopac A sl.
137.OBORENA/DUGA SVETLA
Za zamenu sijalice (sa dve niti), uradite
sledeće:
skinite zaštitni poklopac A sl. 137;
skinite kopču koja drži sijalicu;
izvucite sijalicu A sl. 139 iz konektora
B i zamenite je;
ponovo montirajte sijalicu stavivši je
u konektor B, zatim poravnajte ovojnicu
metalnog dela sa žljebovima utisnutim
u parabolu fara;
ponovo povežite kopču koja drži
sijalicu i vratite pravilno zaštitni
poklopac A sl. 137.
137F0T0093
138F0T0094
139F0T0095
121

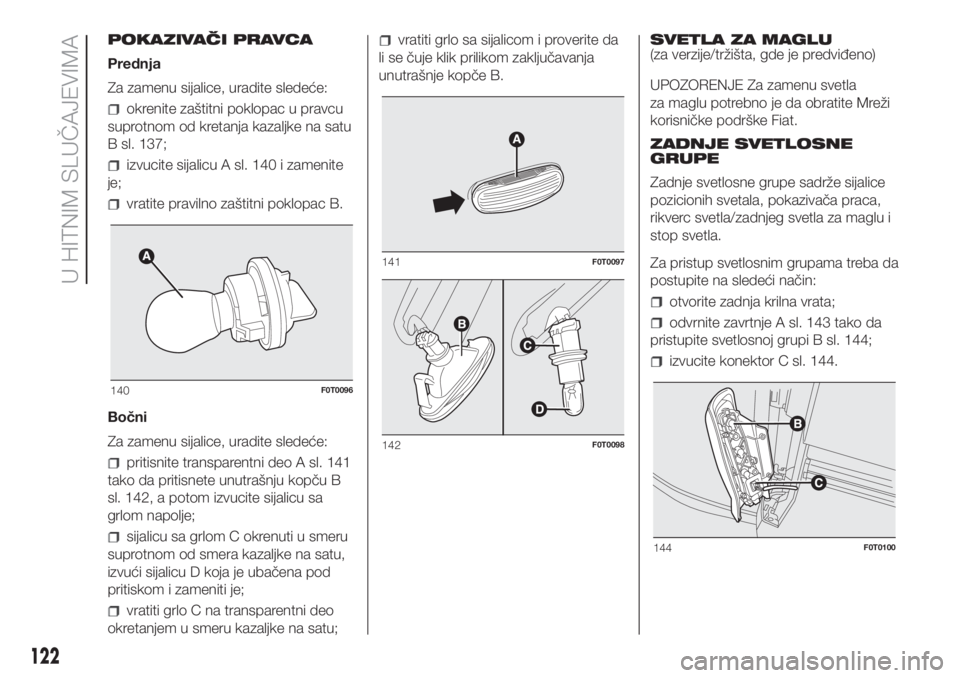

POKAZIVAČI PRAVCA
Prednja
Za zamenu sijalice, uradite sledeće:
okrenite zaštitni poklopac u pravcu
suprotnom od kretanja kazaljke na satu
B sl. 137;
izvucite sijalicu A sl. 140 i zamenite
je;
vratite pravilno zaštitni poklopac B.
Bočni
Za zamenu sijalice, uradite sledeće:
pritisnite transparentni deo A sl. 141
tako da pritisnete unutrašnju kopču B
sl. 142, a potom izvucite sijalicu sa
grlom napolje;
sijalicu sa grlom C okrenuti u smeru
suprotnom od smera kazaljke na satu,
izvući sijalicu D koja je ubačena pod
pritiskom i zameniti je;
vratiti grlo C na transparentni deo
okretanjem u smeru kazaljke na satu;
vratiti grlo sa sijalicom i proverite da
li se čuje klik prilikom zaključavanja
unutrašnje kopče B.SVETLA ZA MAGLU
(za verzije/tržišta, gde je predviđeno)
UPOZORENJE Za zamenu svetla
za maglu potrebno je da obratite Mreži
korisničke podrške Fiat.
ZADNJE SVETLOSNE
GRUPE
Zadnje svetlosne grupe sadrže sijalice
pozicionih svetala, pokazivača praca,
rikverc svetla/zadnjeg svetla za maglu i
stop svetla.
Za pristup svetlosnim grupama treba da
postupite na sledeći način:
otvorite zadnja krilna vrata;
odvrnite zavrtnje A sl. 143 tako da
pristupite svetlosnoj grupi B sl. 144;
izvucite konektor C sl. 144.
140F0T0096
141F0T0097
142F0T0098
144F0T0100
122
U HITNIM SLUČAJEVIMA

Raspored sijalica svetlosne grupe sl.
145 i sl. 146 je sledeći:
AStop svetlo
BPokazivači pravca;
CRikverc svetlo;
DPoziciona svetla/zadnja svetla za
maglu.
Za pristup sijalicama, vucite ka spolja 5
štitnika E sl. 145.3. STOP SVETLO
Verzije sa krilnim vratima
Za zamenu trećeg stop svetla sl. 147
potrebno je da se obratite ovlašćenom
servisu za vozila marke Fiat.
SVETLA ZA TABLICE
Za zamenu sijalica A sl. 148, uradite
sledeće:
pritisnite jezičke blokade u tačkama
strelica i izvucite nosač sijalice;
143F0T0099145F0T0101
146F0T0102
147F0T0103
148F0T0104
123

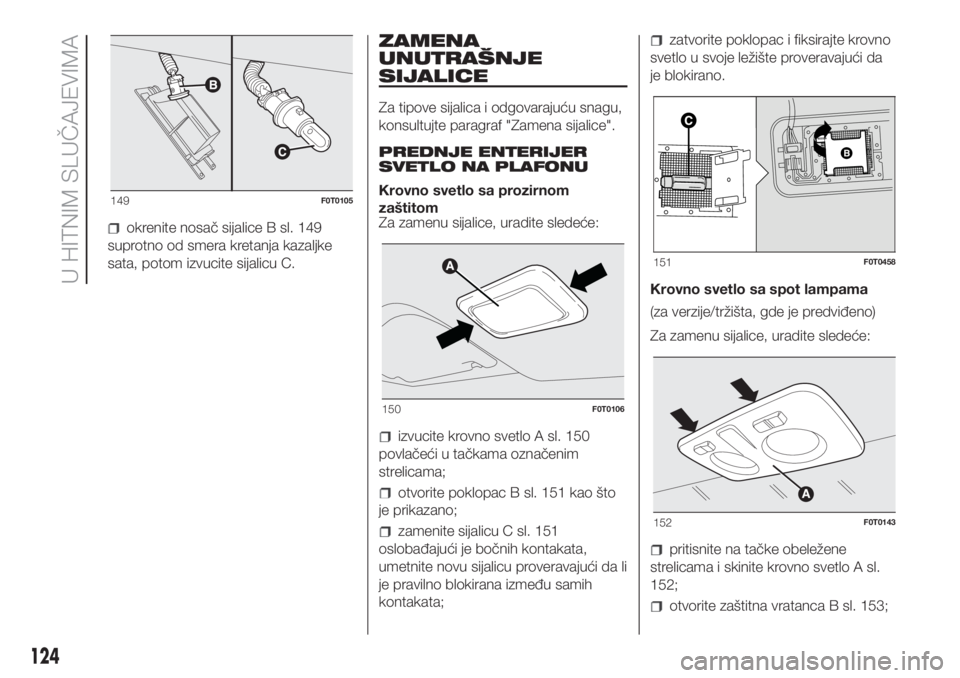

okrenite nosač sijalice B sl. 149
suprotno od smera kretanja kazaljke
sata, potom izvucite sijalicu C.
ZAMENA
UNUTRAŠNJE
SIJALICE
Za tipove sijalica i odgovarajuću snagu,
konsultujte paragraf "Zamena sijalice".
PREDNJE ENTERIJER
SVETLO NA PLAFONU
Krovno svetlo sa prozirnom
zaštitom
Za zamenu sijalice, uradite sledeće:
izvucite krovno svetlo A sl. 150
povlačeći u tačkama označenim
strelicama;
otvorite poklopac B sl. 151 kao što
je prikazano;
zamenite sijalicu C sl. 151
oslobađajući je bočnih kontakata,
umetnite novu sijalicu proveravajući da li
je pravilno blokirana između samih
kontakata;
zatvorite poklopac i fiksirajte krovno
svetlo u svoje ležište proveravajući da
je blokirano.
Krovno svetlo sa spot lampama
(za verzije/tržišta, gde je predviđeno)
Za zamenu sijalice, uradite sledeće:
pritisnite na tačke obeležene
strelicama i skinite krovno svetlo A sl.
152;
otvorite zaštitna vratanca B sl. 153;
149F0T0105
150F0T0106
151F0T0458
152F0T0143
124
U HITNIM SLUČAJEVIMA

zamenite sijalice C oslobađajući ih
bočnih kontakata i proveravajući da li su
nove sijalice pravilno blokirane između
samih kontakata;
zatvorite vratanca B sl. 153 i
fiksirajte krovno svetlo A sl. 152 u
sospstvenom ležištu uveravajući se da
je blokirano.
ZADNJE ENTERIJER
SVETLO NA PLAFONU
Verzije Cargo
Za zamenu sijalice, uradite sledeće:
izvucite krovno svetlo A sl. 154
povlačeći u tačkama označenim
strelicama;
otvorite poklopac B sl. 155 kao što
je prikazano;
zamenite sijalicu C sl. 155
oslobađajući je bočnih kontakata,
umetnite novu sijalicu proveravajući da li
je pravilno blokirana između samih
kontakata;
zatvorite poklopac B sl. 155 i
fiksirajte krovno svetlo u sopstvenom
ležištu uveravajući se da je blokirano.
zatvorite poklopac B i fiksirajte
krovno svetlo u sopstvenom ležištu
uveravajući se da je blokirano.
Verzije Combi
Za zamenu sijalice, uradite sledeće:
pritisnite taster A sl. 156 i izvucite
prenosno krovno svetlo B;
izvucite krovno svetlo povlačeći u
tačkama označenim strelicama;
zamenite sijalicu C sl. 157
oslobađajući je bočnih kontakata,
proveravajući da li je nova sijalica
pravilno blokirana između samih
kontakata;
153F0T0144
154F0T0107
155F0T0458
A
U
T
O
156F0T0108
A
UT
O
157F0T0109
125

ZAMENA
OSIGURAČA
OPŠTE INFORMACIJE
122) 123) 124) 125) 126)
38)
Osigurači štite električni uređaj kao što
izbijaju u slučaju kvara ili usled
nepravilne intervencije na samom
uređaju.
Kada neki uređaj ne funkcioniše,
potrebno je proveriti efikasnost
odgovarajućeg osigurača: provodnički
element A sl. 158 ne sme biti prekinut.
U suprotnom je potrebno zameniti
pregoreli osigurač drugim koji ima istu
amperažu (istu boju).
B ceo osigurač.
C osigurač prekinutim provodničkim
elementom.
Za zamenu osigurača koristite hvataljku
D smeštenu u torbi sa alatom ili u
kutiji Fix & Go (za verzije/tržišta, gde je
to predviđeno).
Pri određivanju osigurača, konsultujte
tabele date na narednim stranicama.
158F0T0015
